Ninebot eKickscooter C2 - Patinete elétrico SEGWAY - Manual de utilização gratuito

Tipo de produto	Patinete elétrico
Marca	Segway
Modelo	Ninebot eKickscooter C2
Dimensões (C × L × A)	Aproximadamente 910 × 400 × 960 mm
Dimensões dobrado (C × L × A)	Aproximadamente 910 × 400 × 500 mm
Peso líquido	Aproximadamente 10,4 kg
Carga útil máx.	50 kg
Idade recomendada	6+
Altura necessária	120 - 165 cm
Velocidade máx.	Aproximadamente 15 km/h
Autonomia teórica	Aproximadamente 11 km
Inclinação máx.	Aproximadamente 5 %
Tipo de pneus	Pneus de 7 polegadas com interior oco absorvente de choques
Tipo de bateria	Íon de lítio, 54 Wh
Tensão nominal	21,6 V
Tempo de carga	Aproximadamente 3,3 h
Potência nominal do motor	130 W
Potência máx. do motor	160 W
Sistema de gerenciamento de bateria	Proteção contra sobretensão/subtensão/curto-circuito/sobrecorrente/superaquecimento
Índice de proteção	IPX4
Freio	Freio a tambor traseiro
Faixa de temperatura de operação	-10 a 40 °C
Certificações	ANSI/CAN/UL-2272, UN/DOT 38.3, CE, UKCA

Perguntas frequentes - Ninebot eKickscooter C2 SEGWAY

Quais são os modos de velocidade disponíveis no Ninebot eKickscooter C2?

Três modos estão disponíveis: D (Padrão, 12 km/h), S (Esporte, 16 km/h) e E (Auxílio à propulsão, 16 km/h). Para mudar de modo, pressione duas vezes o botão liga/desliga quando o patinete estiver ligado.

Como ligar e desligar o patinete?

Pressione o botão liga/desliga para ligar o patinete. Mantenha o botão pressionado por 2 segundos para desligá-lo.

Qual é a carga útil máxima e a idade recomendada?

A carga útil máxima é de 50 kg. A idade recomendada é de 6 anos ou mais, com altura necessária de 120 a 165 cm.

Como recarregar a bateria e qual é o tempo de carga?

Use o carregador fornecido (modelo NBW25D201000). Conecte-o a uma tomada elétrica (100-240 V) e conecte-o à porta de carregamento no compartimento da bateria. A carga completa leva aproximadamente 3,3 horas.

O que significam os ícones no painel?

Os ícones incluem: velocímetro, modo de velocidade (piscando lentamente para D, rapidamente para S, contínuo para E), notificação de erro, Bluetooth, aviso de temperatura (bateria >55°C ou <0°C), lembrete de travamento (movimento anormal) e potência da bateria (5 barras). A primeira barra vermelha indica bateria muito fraca.

Pode-se usar o patinete na chuva?

O índice de proteção é IPX4, o que significa que ele resiste a respingos de água. Evite qualquer imersão e não o use sob chuva forte.

Como dobrar o patinete?

Acione a alavanca de liberação rápida na haste, depois dobre a haste para trás até que se encaixe. Use o mosquetão para fixá-la no descanso de pé, se necessário.

Qual é a velocidade máxima no modo Padrão e Esporte?

No modo Padrão (D), a velocidade máxima é de 12 km/h. No modo Esporte (S) e Auxílio à propulsão (E), é de 16 km/h.

O que fazer em caso de erro ou código de erro exibido?

O ícone de notificação de erro acende. Consulte o manual para o código de erro específico. Em geral, reinicie o patinete. Se o problema persistir, entre em contato com o atendimento ao cliente.

Como fazer a manutenção do patinete?

Limpe-o com um pano úmido, evite produtos abrasivos. Verifique regularmente a pressão dos pneus (interiores ocos) e o bom funcionamento dos freios. Armazene-o em temperatura ambiente, longe do gelo.

MANUAL DE UTILIZADOR Ninebot eKickscooter C2 SEGWAY

h/o

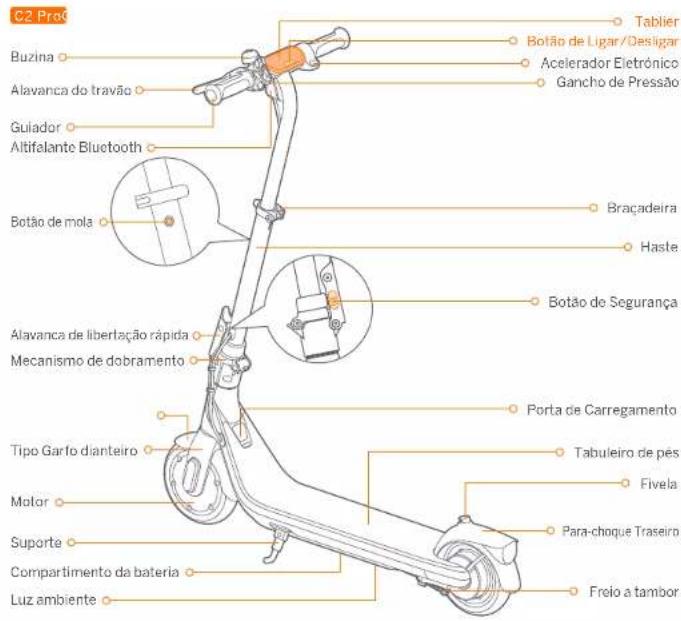

C2 Pro

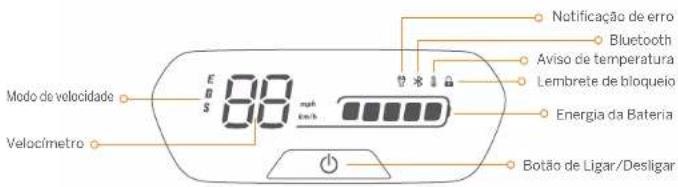

Tablier e botão de ligar/desligar

Botão de Ligar/Desligar: Prima o botão para ligar a scooter; prima e mantenha premido o botão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione duas vezes para alternar entre os modos de velocidade. Pressione três vezes para ligar/desligar a luz ambiente.

Velocímetro: Mostra a velocidade atual da scooter, bem como os códigos de erro.

Modo da velocidade: Existem três modos disponíveis. A velocidade máxima é a seguinte:

Modo	C2 / C2 Pro (limite de velocidade)	pisca (apenas para C2)
D (modo padrão)	12 km/h (7,5 mph)	pisca lentamente
S (modo desportivo)	16 km/h (9,9 mph)	pisca rápido
E ( modo de assistência energética)	16 km/h (9,9 mph)	sempre

Notificação de erro: Idica que a escolar deletou um erro.

Bluetooth: Indica que a scooter for ligada com sucesso ao dispositivo móvel.
Aviso de temperatura: Indica que a temperatura da bateria atingiu 55°C (131°F) ou é inferior à 0°C (32°F).
* Neste ponto, o veículo não pode acelarar normalmente e pode não ser carregada. Não utilizar até que a temperatura tenha revertido para a faixa normal.
Lembiete de bloqueio: Quando o icona ilumina-se, significa que a scooter está bloqueada. Se foram deletados movimentos anormais, a scooter comeará a apitar e a luz traseira falhará.
Energia da bateria: A potência total da bateria é igual a 5 barros.
* A carga da bateria está muito belva quando a primeira barra da bateria está vermelha. Por favor, carregue a sua KickScobter imediatamente

② Especificações

	Item Parametro
Produto	Nome	Ninebot eKickScooter C2 Ninebot eKickScooter C2 Pro
	Modelo	051403E	051404E
	Comprimento x Largura x Altura	Aproximadamente 910 x 400 x 950 mm(35,8 x 15,7 x 37,8 px)	Aproximadamente 910 x 400 x 885/960/1035 mm(35,8 x 15,7 x 34,8/37,8/40,7 pcl.)
	Debraço Comprimento x Largura x Altura	Aproximadamente 910 x 400 x 500 mm (35,8 x 15,7 x 19,7 pcl.)
	Peso líquido	Aproximadamente 10,4 kg (22,9 libras)	Aproximadamente 10,7 kg (23,6 libras)
Condutor	Máx. Carga útil	50 kg (110 libras)
	Idacle recomendada	6+
	Altura Necessaria	120-165 cm (3'9" - 5'4")
Máquina	Máx. Velocidace	Aproximadamente 16 km/h (9,9 mph)
	Alcance Teórico[4]	Aproximadamente 11 km (6,8 milhas)	Aproximadamente 17 km (10,6 milhas)
	Tempo de Condução[4]	Aproximadamente 56 minutos	Aproximadamente 1,5 h
	Inclinação máxima	Aproximadamente 5%
	Torreno Atravossável	Estradas mais lisas ou asfaltadas normais, estradas alcatroadas
	Temperatura de operação	10-40°C (14-104°F)
	Temperatura de armazenamento	10-50°C (14-122°F)
	Classificação IP	IPX4
	Duração do carregamento	Aprox. 3,5 h	Aprox. 4 h
Bateria	Voltagem nominal	21,6 V==
	Máx. Tensão de carregamento	25,2 V==
	Temperatura de Carregamento	0°C-45°C (32-113°F)
	Capacidade nominal	54 Wh	108 Wh
	Energia Nominal	2500 mAh	5000 mAh
	Sistema de gestão de bateria	Proteção contra sobretensão/subtensão/circuito curto-circuito/sobrecorrente/sobre-aquecimento
Motor	Potência Nominal	130 W	150 W
	Potência máxima 160 W		260 W
Carregador	Modelo	NBW25D201D0D	NBW25D201D5N-EU
	Potência de saída	24,2 W	36,3 W
	Tensão de entrada	100-240 V~50-60 Hz
	Máx. Tensão de saída	25,2 V==
	Saída Nominal	24,2 V±A	24,2 V±.5A
Pneu	Pneus	Pneus ocos de 7 polegadas com amortecedores interiores

[1]: Alcance teórico: testado enquanto se conduz com uma bateria chela, carga de 50 kg (110 libras), 23°C (77°F), 70% da velocidade máxima, em média, no pavimento.
* Algune dos falores que aislam a gama incluem velocidade, carga, número de arranques e paragens, temperatura ambiente, ote. [2]: Tempo de pilotagem nas condições de teste da faixa teórica

③ Certificações

Este produto é certificado à ANSI/CAN/UL-2272 pela TUV Rheinland.

A bateria está em conformidade com a norma UN/DOT 38.3.

A bateria está em conformidade com a norma ANSI/CAN/UL-2271.

Declaração de Conformidade da União Europeia

Informação sobre eliminação para utilizadores de resíduos de equipamento elétrico e eletrônico

Este símbolo no produto ou em sua embalagem indica que produtos elétricos e eletrônicos usados não devem ser misturados com lixo municipal não classificado. Para o tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de recolha designados.

A eliminação correta deste produto ajudará a poupar recursos valores e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos.

Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional.

Por favor contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolha designado mais próximo.

Informação sobre reciclagem de baterias para utilizadores

Este símbolo significa que as pilhas e acumuladores, no seu fim de vida útil, não devem ser misturados com resídues municipais não selecionados. A sua participação é uma parte importante do esforso para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas ou acumuladores que contém ao seu fornecedor ou a um ponto de recolher designado.

A eliminação correta deste produto ajudará a poupar recursos vallosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos.

Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional, existem sistemas de recolha separados para pilhas e acumuladores usados.

Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos.

e16

Diretiva de Compatibilidade Eletromagnética

Ninebol (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção cumpre os requisitos essenciais e outras disposições relevantes da Diretiva de Compatibilidade Eletromagnética 2014/30/UE.

Diretiva de restrição do uso de certas substâncias perigosas (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Diretiva RoHS 2011/65/UE e emenda à Diretiva Delegada de Comissão (UE) 2015/863 sobre o restrição do uso de certas substâncias perigosas em equipamentos elétricos e eletrónicos ("RoHS reformulado" ou "RoHS 2.0").

A Diretiva de Segurança de Brinquedos

Ninebot (Changzhou) Tech Co., Ltd, declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva de Segurança de Brinquedos 2009/48/EC.

Diretiva de Equipamentos de Rádio

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE.

Representante Autorizado da UE:

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: D51403E, D51404E cumprem os requisitos essenciais e outras disposições relevantes da Compatibilidade Eletromagnética 2014/30/UE, da Diretiva de Equipamentos de Rácio 2014/53/UE, da Diretiva de Segurança dos Brinquedos 2009/48/CE e da Diretiva RoHS 2011/65/UE e alteração da Diretiva Delegada da Comissão (UE) 2015/863.

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: D51403E Cumpra os requisitos essenciais e outras disposições relevantes da Compatibilidade Eletrromagnética 2014/30/UE, a Diretiva de Segurança de Brinquedos 2009/48/CE e a Diretiva RoHS 2011/65/UE e alteração da Diretiva Delegada da Comissão (UE) 2015/863.

A declaração de conformidade pode ser consultada no seguinte endereço: https://eu-en.segway.com/instruction-manuals

Declaração de Conformidade do Reino Unido

Regulamentos de compatibilidade eletromagnética 2016

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Compatibilidade Eletromagnética 2016.

A Restrição do Uso de Certas Substâncias Perigosas em Regulamentos de Equipamentos Elétricos e Eletrónicos 2012

Ninebot (Changzhou) Tech Co., Ltd. aqui declara que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Restrição do uso de certas substâncias perigosas em regulamentos de equipamentos elétricos e eletrônicos de 2012.

Regulamentos (de segurança) de brinquedos 2011

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos (de Segurança) de Brinquedos 2011.

Regulamentos de equipamentos de rádio 2017

Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes dos Regulamentos de Equipamentos de Rádio 2017.

UKCA

Representante autorizado do Reino Unido

UKCA Experts Ltd.

Dept 302, 43 Owston Road Carcroft, Doncaster, DN6 8DA, Reino Unido

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051403E, 051404E cumprem os requisitos essenciais e outras disposições relevantes dos Regulamentos de Compatibilidade Eletromagnética 2016. Regulamentos de

Equipamento de Rádio 2017, Regulamentos (de Segurança) de Brinquedos 2011 e a Restrição do Uso de Certas Substâncias Perigosas nos Regulamentos de Equipamento Elétrico e Eletrônico 2012.

Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 05J403E cumprem os requisitos essenciais e outras disposições relevantes dos Regulamentos de Compatibilidade Eletromagnética 2016. dos Regulamentos (de Segurança) de Brinquedos 2011 e da Restrição do Uso de Certas Substâncias Pengosas nos Regulamentos de Equipamentos Elétricos e Eletrónicos 2012.

A declaração de conformidade pode ser consultada no seguinte endereço: https://eu-en.segway.com/instruction-manuals
