Produkttyp	Elektroroller
Marke	Segway
Modell	Ninebot eKickscooter C2
Abmessungen (L × B × H)	Ca. 910 × 400 × 960 mm
Abmessungen gefaltet (L × B × H)	Ca. 910 × 400 × 500 mm
Nettogewicht	Ca. 10,4 kg
Maximale Nutzlast	50 kg
Empfohlenes Alter	6+
Erforderliche Körpergröße	120 - 165 cm
Höchstgeschwindigkeit	Ca. 15 km/h
Theoretische Reichweite	Ca. 11 km
Maximale Steigung	Ca. 5 %
Reifentyp	7-Zoll-Schockabsorbierende Hohlkammerreifen
Batterietyp	Lithium-Ionen, 54 Wh
Nennspannung	21,6 V
Ladezeit	Ca. 3,3 h
Motornennleistung	130 W
Motorhöchstleistung	160 W
Batteriemanagementsystem	Schutz vor Überspannung/Unterspannung/Kurzschluss/Überstrom/Überhitzung
Schutzart	IPX4
Bremse	Hintere Trommelbremse
Betriebstemperaturbereich	-10 bis 40 °C
Zertifizierungen	ANSI/CAN/UL-2272, UN/DOT 38.3, CE, UKCA

Häufig gestellte Fragen - Ninebot eKickscooter C2 SEGWAY

Welche Geschwindigkeitsmodi sind beim Ninebot eKickscooter C2 verfügbar?

Es sind drei Modi verfügbar: D (Standard, 12 km/h), S (Sport, 16 km/h) und E (Schiebehilfe, 16 km/h). Um den Modus zu wechseln, drücken Sie zweimal auf die Ein-/Aus-Taste, während der Roller eingeschaltet ist.

Wie schalte ich den Roller ein und aus?

Drücken Sie die Ein-/Aus-Taste, um den Roller einzuschalten. Halten Sie die Taste 2 Sekunden lang gedrückt, um ihn auszuschalten.

Was ist die maximale Nutzlast und das empfohlene Alter?

Die maximale Nutzlast beträgt 50 kg. Das empfohlene Alter ist 6 Jahre und älter, mit einer erforderlichen Körpergröße von 120 bis 165 cm.

Wie lade ich den Akku und wie lange dauert der Ladevorgang?

Verwenden Sie das mitgelieferte Ladegerät (Modell NBW25D201000). Schließen Sie es an eine Steckdose (100-240 V) an und verbinden Sie es mit dem Ladeanschluss am Batteriefach. Die vollständige Aufladung dauert etwa 3,3 Stunden.

Was bedeuten die Symbole auf dem Display?

Die Symbole umfassen: Geschwindigkeitsanzeige, Geschwindigkeitsmodus (langsames Blinken für D, schnelles für S, Dauerlicht für E), Fehlermeldung, Bluetooth, Temperaturwarnung (Akku >55°C oder <0°C), Diebstahlschutz (ungewöhnliche Bewegung) und Akkustand (5 Balken). Der erste rote Balken zeigt einen sehr niedrigen Akkustand an.

Kann der Roller im Regen verwendet werden?

Die Schutzart ist IPX4, was bedeutet, dass er spritzwassergeschützt ist. Vermeiden Sie das Eintauchen und verwenden Sie ihn nicht bei starkem Regen.

Wie klappe ich den Roller zusammen?

Betätigen Sie den Schnellspannhebel am Lenker, klappen Sie dann den Lenker nach hinten, bis er einrastet. Verwenden Sie ggf. den Karabiner, um ihn am Trittbrett zu befestigen.

Wie hoch ist die Höchstgeschwindigkeit im Standard- und Sportmodus?

Im Standardmodus (D) beträgt die Höchstgeschwindigkeit 12 km/h. Im Sportmodus (S) und Schiebehilfemodus (E) beträgt sie 16 km/h.

Was tun, wenn ein Fehler oder Fehlercode angezeigt wird?

Das Fehlerbenachrichtigungssymbol leuchtet auf. Schlagen Sie im Handbuch nach dem spezifischen Fehlercode nach. In der Regel starten Sie den Roller neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich den Roller?

Reinigen Sie ihn mit einem feuchten Tuch, vermeiden Sie Scheuermittel. Überprüfen Sie regelmäßig den Reifendruck (Hohlkammerreifen) und die einwandfreie Funktion der Bremsen. Lagern Sie ihn bei Raumtemperatur, frostfrei.

BEDIENUNGSANLEITUNG Ninebot eKickscooter C2 SEGWAY

17 18

DE DE

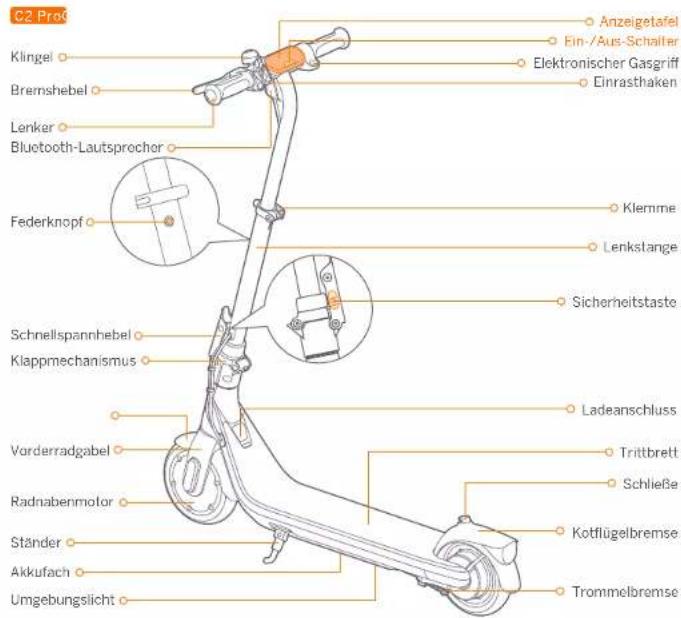

C2 Pro

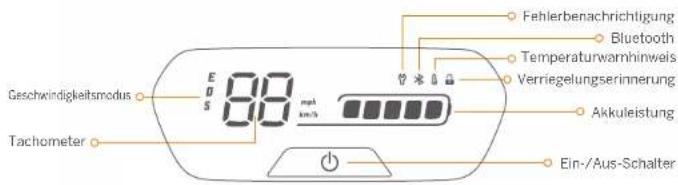

Anzeigetafel & Ein-/Aus-Schalter

Ein-/Aus-Schalter: Drücken Sie den Schalter, um den Roller einzuschalten, halten Sie den Schalter 2 Sekunden lang gedrückt, um ihn auszuschalten. Wenn der Roller eingeschaltet ist, drücken Sie zweimal, um zwischen den Geschwindigkeitsmodl zu wechseln. Drücken Sie dreimal, um das Umgebungslicht ein-/auszuschalten.

Tachometer: Er zeigt die aktuelle Geschwindigkeit des Rollers sowie Fehlercodes an.

Geschwindigkeitsmodus: Es stehen drei Modi zur Verfügung. Die Höchstgeschwindigkeit ist wie folgt:

Modus	C2/C2 Pro (Nichtgeschwindigkeit)	Anzeige (nur für C2)
D (Standardmodus)	12 km/h (7.5 mph)	blinkt langsam
S (Sport-Modus)	16 km/h (9.9 mph)	blinkt schnell
E (Unterstützungsmodus)	16 km/h (9.9 mph)	immer eingeschaltet

Fehlerbenachrichtigung: Zeigt an, dass der Roller einen Fehler erkannt hat.

Bluetooth: Zeigt an, dass der Roller erfolgreich mit dem Mobilgerät verbunden wurde.

Temperaturwamhinweis: Zeigt an, dass die Temperatur des Akkus 55 °C (131 °F) erreicht hat oder unter 0 °C (32 °F) liegt.

* Zu diesem Zeitpunkt kann das Fahrzeug nicht mehr normal beschleunigen und darf nicht mehr geladen werden. Verwenden Sie ihn

erst, wenn die Temperature wieder in den normalen Bereich zurückgegangen ist.

Verriegelungserinnerung. Wenn das Symbol aufleuchtet, bedeutet dies, dass der Roller verliegt ist. Wenn abnormale Bewegungen

fastgestellt werden, beginnt der Roller zu piepen und das Rücklicht blinkt.

Akkulleistung: Die Gesamtleistung des Akkus liegt bei 5 Balken.

* Die Akkuleistung ist sehr gering, wenn der erste Akkuibalken rot ist. Bitte laden Sie Ihren Roller sofort auf.

② Technische Daten

	Position Parameter
Produkt	Name	Ninebot eKlickScooter C2 Ninebot eKlickScooter C2 Pro
	Modell	051403E	051404E
	Lange × Breite × Höhe	Ca. 910 × 400 × 960 mm(35.8 × 15.7 × 37.8 in)	Ca. 910 × 400 × (885/960/1035) mm(35.8 × 15.7 × 34.8/37.8/40.7 in)
	Ergekapital: Lange × Breite × Höhe	Ca. 910 × 400 × 500 mm (35.8 × 15.7 × 19.7 in)
	Nettogewicht	Ca. 10,4 kg (22.8 lbs)	Ca. 10,7 kg (23.6 lbs)
Fahrer	Max. Traglast	50 kg (110 lbs)
	Empfohlenes Alter	ab 6
	Erforderliche Größe	120-155 cm (3'9" -5'4")
Maschine	Max. Geschwindigkeit	Ca. 16 km/h (9.9 mph)
	Theoretische Reichweite4)	Ca. 11 km (6.8 miles)	Ca. 17 km (10.6 miles)
	Fahrzeit4)	Ca. 56 Minuten	Ca. 1.5 Stunden
	Max. Steigung	Ca. 5 %
	Befahrbares Terrain	Moistens glatte Straßen oder normaler Asphalt, geteerte Straßen
	Betriebstemperatur	-10-40 °C (14-104 °F)
	Lagerungsstemperatur	-10-50 °C (14-122 °F)
	IP Schutzklasse	IPX4
	Dauer der Auftradung	Ca. 3.5 Stunden	Ca. 4 Stunden
Akku	Nennspannung	21,6 V==
	Max. Ladespannung	25,2 V==
	Ladetemperatur	0-45 °C (32-113 °F)
	Nennleistung	54 Wh	108 Wh
	Nennenergie	2500 mAh	5000 mAh
	Akkumanagementsystem	Schutz gegen Überspannung/Unterspannung/Kurzschluss/Überstrom/Überhitzung
Molor	Nennleistung	130 W	150 W
	Max. Leistung 160 W		260 W
Ladagerat	Modell	NBW25D201D0D	NBW25D201D5N-EU
	Ausgangsleistung	24.2 W	36.3 W
	Eingangsspannung	100-240 V~50-50 Hz
	Max. Ausgangsspannung	25,2 V==
	Nennleistung	24.2 V±A	24.2 V±5 A
Reifen	Reifen	7-Zoll-Innenhohlraumreifen mit stoßdämpfender Wirkung

[1] Theoretische Rauchwerte. Getestet während der Fahrt mit vellam Axon, aner Last von 50 kg (110 lm), bei 25 °C (77°F). 70 % der maximaten
Durchschnittsgeschäftungen, sich Albeitet.
“Linge der Faktoren, die die Reichweite Beinnuszen, sind Geschwindigkeit. Last, Altanz der Stands und Sloops, Umgebungstemperatur laws. [2]: Fahrzeit unter den Testbedingungen der theoretischen Reichweite.

DE DE

③ Zertifizierungen

Dieses Produkt ist vom TUV Rheinland nach ANSI/CAN/UL-2272 zertifiziert.

Der Akku entspricht den UN/DOT 38.3-Vorschriften.

Der Akku entspricht den ANSI/CAN/UL 2271 Vorschriften.

Konformitätserklärung der Europäischen Union

Informationen zur Entsorgung für Nutzer von Elektro- und Elektronik-Altgeräten

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll vermischt werden dürfen. Um eine ordnungsgemäße Verarbeitung zu gewährleisten, sind Sie dafür verantwortlich, Ihre Allgeräte bei den dafür vorgesehenen Sammelstellen abzugeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen können.

Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Straten verhängt werden. Wenden Sie sich bitte an ihre ordliche Behörde, um weitere Informationen zur nachstgelegenen ausgewiesenen Sammelstelle zu erhalten.

Informationen zum Batterlerecycling für Benutzer

Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Hausmöll vermischt werden dürfen. Ihre Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batteren und Akkumulatoren auf die Umwert und die menschliche Gesundheit zu minimieren. Für ein ordnungsgemäßes Recycling können Sie dieses Produkt oder die darin enthaltenen Batterien oder Akkus an ihren Lieferanten oder an eine dafür vorgesehene Sammelstelle zurückgeben.

Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten.

Bei unsachgemaßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Straßen verhangt werden. Es gibt getrennte Sammelsysteme für Altbatterien und -akkumulatoren.

Bitte entsorgen Sie Batterien und Akkus ordnungsgemäß bei ihrer örtlichen kommunalen Sammel-/Recyclingstelle.

2122

Richtlinie zur elektromagnetischen Verträglichkeit

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit entspricht.

Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das gesamte Produkt einschließlich der Teile (Kabel, Leitungen usw.) die Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delepierten Richtlinie (EU) 2015/863 der Kommission zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten („RoHS Neufassung“ oder „RoHS 2.0“) erfüllt.

Richtlinie zur Sicherheit von Spielzeugen

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2009/48/EG zur Sicherheit von Spielzeugen entspricht.

Funkanlagenrichtlinie

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht.

Bevollmächtigter Vertreter (EU):

Segway-Ninebot Europa

Dynamostraat 7, 1014 BN Amsterdam, Niederlande.

Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051403E, 051404E die grundlegenden Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit, der Funkanlagenrichtlinie 2014/53/EU, der Richtlinie 2009/48/EG zur Sicherheit von Spielzeugen und der RoHS-Richtlinie 2011/65/EU sowie der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission erfüllt. Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051403E die grundlegenden Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit, der Richtlinie 2009/48/EG zur Sicherheit von Spielzeugen und der RoHS-Richtlinie 2011/65/EU sowie der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission erfüllt.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden:

https://eu-en.segway.com/instruction manuals

DE DE

Konformitätserklärung (GB)

Vorschriften 2016 zur elektromagnetischen Verträglichkeit

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Vorschriften 2016 zur elektromagnetischen Verträglichkeit entspricht.

Vorschriften 2012 zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe für Elektro- und Elektronikgeräte Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das gesamte Produkt einschließlich der Teile (Kabel, Leitungen usw.) die Anforderungen der Vorschriften 2012 zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe für Elektro- und Elektronikgeräte erfüllt.

Vorschriften 2011 zu Spielzeugen (Sicherheit)

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Vorschriften 2011 zu Spielzeugen (Sicherheit) entspricht.

Funkanlagenvorschriften 2017

Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenvorschriften 2017 entspricht.

UCK

Bevollmächtigter Vertreter (GB):

UKCA Experts Ltd.

Dept 302, 43 Owston Road Carcroft, Doncaster, DN6 8DA, Großbritannien

Ninebit (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051403E. 051404E den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften 2016 zur elektromagnetischen Verträglichkeit, der Funkanlagenvorschriften 2017, der Vorschriften 2011 zu Spielzeugen (Sicherheit) und der Vorschriften 2012 zur Einschränkung der Verwendung bestimmter gefährlicher Stoffs für Elektro- und Elektronikzovate entspricht.

Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051403E den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften 2016 zur elektromagnetsischen Verträglichkeit, der Vorschriften 2011 zu Spielzeugen (Sicherheit) und der Vorschriften 2012 zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe für Elektro- und Elektronikgeräte entspricht.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden. https://eu-en.segway.com/instruction-manuals

IT IT

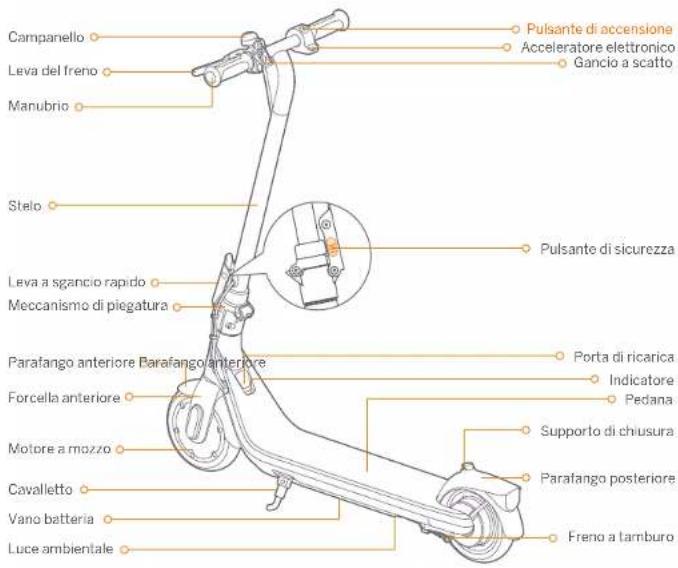

① Diagramma
