MANUAL DE UTILIZADOR Z170 EXTREME7+ ASROCK

Obrigado por adquirir a placa mãe ASRock Z170 Extreme7+, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

1.2 Especificações

Plataforma

CPU

^a Geração Core ^TM i7/i5/i3/

Pentium ^® /Celeron ^® (Soquete 1151)

Chipset

Z170

Memória

2933(OC)/2800(OC)/2400(OC)/2133, não ECC, sem memória intermediária

* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

Slot de

expansão

x16 (PCIE2); duplo em x8 (PCIE2) / x8 (PCIE4); triplo em x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6). PCIE3: modo x4)

^TM , 3-Way CrossFireX ^TM e

CrossFireX ^TM

^TM e SLI ^TM da NVIDIA ^®

Gráficos

ser suportados com processadores com GPU integrada.

Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Gráficos Intel® HD 510/530

1.2

24Hz

60Hz

(4096x2304) @ 24Hz ou 4K x 2K (3840x2160) @ 60Hz

e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

DVI-D, HDMI e DisplayPort 1.2

Áudio

áudio Realtek ALC1150)

Picos ASRock)

TM 3

• Capacitor de Áudio Série Ouro Fino Nichicon
• 115dB SNR DAC com amplificador diferencial
• Amplificador de Fone de Ouvido TI*NE5532 Premium (suporta fones de ouvido de até 600 Ohms)
• Entrada de Energia Simples
• Tecnologia de drive direto
• Blindagem de isolamento PCB

LAN

Contra Picos ASRock)

E/S do

painel

posterior

(Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

(Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

(Proteção Total Contra Picos ASRock))

DE VELOCIDADE)

Entrada de linha / Alto-falante frontal / Microfone

Painel USB

3.1 Frontal

ASRock

(Proteção Total Contra Picos ASRock))

(Proteção Total Contra Picos ASRock))

Armazena-

mento

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de

Armazenamento Rápido Intel ^® 14 e Tecnologia de Resposta

Inteligente Intel), NCQ, AHCI e Conexão a Quente

NCQ, AHCI, Conector a Quente

* Suporte a ser anunciado
* M2_1, SATA3_0, SATA3_1 e SATA_EXP0 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados.
* M2_2, SATA3_2, SATA3_3 e SATA_EXP1 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados.
* M2_3, SATA3_4, SATA3_5 e SATA_EXP2 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados.

e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)

* Suporta Kit U.2 ASRock

Conector

Proteção ESD (Proteção Total Contra Picos ASRock))

ASM1074 núcleo) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

Funções da BIOS

interface multilíngue (1 x BIOS principal e 1 x BIOS de reserva)

VCCSA Multi ajuste de tensão

Monitor de hardware

da ventoinha do gabinete pela temperatura da CPU)

* Para instalar o SO Windows 7, um disco de instalação modificado com condutores xHCI no arquivo ISO é necessário. Consulte a página 183 para a operação mais detalhada.
* Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com

Certificações

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.

O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 7 pinos) (ver p.1, N.º 24)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

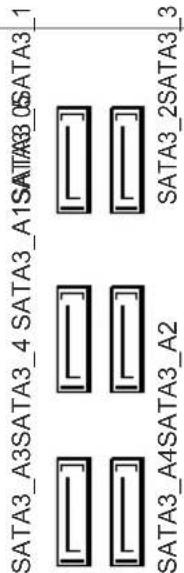

Conectores série ATA3

(SATA3_0_2:

ver p.1, N.° 15)

(SATA3_1_3:

ver p.1, N.° 16)

(SATA3_4:

ver p.1, N.° 21)

(SATA3_5:

ver p.1, N.° 22)

(SATA3_A1_A2:

ver p.1, N.° 20)

(SATA3_A3_A4:

ver p.l, N.° 19)

SATA3_A3SATA3_4 SATA3_A1SATA3_0SATA3_1 [SATA3_A4SATA3_A2] [ ] [ ] [ ] SATA3_2SATA3_3

Estes dez conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. O SATA3_0, SATA3_1 são compartilhados com o SATA_EXP0. O SATA3_2, SATA3_3 são compartilhados com o SATA_EXP1. O SATA3_4, SATA3_5 são compartilhados com o SATA_EXP2.

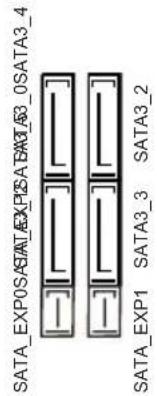

Conectores Seriais ATA

Express

(SATA_EXP_0:

ver p.1, N.° 17)

(SATA_EXP_1:

ver p.1, N.° 18)

(SATA_EXP_2:

ver p.1, N.° 23)

SATA_EXP0:SATA_EXP1:SATA3_4 SATA_EXP1:SATA3_3:SATA3_2

Por favor, conecte

dispositivos de

armazenamento PCIe ou

SATA a estes conectores.

* SATA_EXP0 é

compartilhado com o

SATA3_0, SATA3_1 e

o M2_1; SATA_EXP1

é compartilhado com o

SATA3_2, SATA3_3 e

o M2_2; SATA_EXP2

é compartilhado com o

SATA3_4, SATA3_5 eo

M2_3.

Suportes USB 2.0

(USB3_4 de 9-pinos)

(ver p.1, N.° 27)

(USB5_6 de 9-pinos)

(ver p.1, N.° 26)

(USB7_8 de 9-pin)

(ver p.1, N.° 25)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Há três cabeçotes nesta

placa-mãe. Cada suporte

USB 2.0 pode suportar

duas portas.

Suportes USB 3.0

(USB3_5_6 de 19 pinos)

(ver p.l, N.° 12)

(USB3_7_8 de 19 pinos)

(ver p.1, N.° 11)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Além das quatro portas USB

3.0 no painel de E/S, existem

dois suportes nesta placa

principal. Cada suporte USB

3.0 pode suportar duas portas.

Suporte de áudio do painel frontal

(HD_AUDIO1 de 9 pinos)

(ver p.1, N.° 33)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Este suporte destina-se à

conexão dos dispositivos

de áudio no painel de

áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores da Ventoinha do Chassi

(CHA_FAN1 de 4 pinos)

(ver p.l, N.° 13)

(CHA_FAN2 de 4 pinos)

(ver p.1, N.° 14)

(CHA_FAN3 de 4 pinos)

(ver p.1, N.° 35)

(CHA_FAN4 de 4 pinos)

(ver p.l, N.° 6)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

Conectores do ventilador da CPU

(CPU_FAN1 de 4 pinos)

(ver p.1, N.° 2)

(CPU_FAN2 de 4 pinos)

(ver p.1, N.° 3)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 10)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Conector Thunderbolt AIC (TB1 de 5-pinos) (ver p.1, N.° 34)

Por favor, conecte uma placa adicional Thunderbolt™ (AIC) a este conector através do cabo GPIO.

Este suporte COM1 recebe um módulo da porta serial.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

1.5 Interruptores inteligentes

A placa-mãe tem quatro chaves inteligentes: Chave liga/desliga, Chave de Reset, Chave para Limpar CMOS e uma Chave de Seleção da BIOS, que permite aos usuários rapidamente ligar/desligar o sistema, reiniciar o sistema, limpar os valores de CMOS ou alternar entre inicializar BIOS A e BIOS B.

Interruptor de alimentação

(PWRBTN)

(ver p.1, N.° 8)

O interruptor de alimentação permite aos usuários ligar/desligar o sistema rapidamente.

Interruptor de reinicialização

(RSTBTN)

(ver p.1, N.° 9)

O interruptor de reinicialização permite aos usuários reinicializar o sistema rapidamente.

Interruptor para apagar o

CMOS

(CLRCBTN)

(ver p.1, N.° 7)

O interruptor para apagar o CMOS permite aos usuários apagar os valores CMOS rapidamente.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

Interruptor de

seleção de BIOS

(BIOS_SEL1)

(ver p.1, N.° 29)

O interruptor de seleção de BIOS permite que o sistema reinicie a partir do BIOS A ou BIOS B.

Esta placa-mãe possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danificado, coloque o Interruptor de Seleção de BIOS na posição "B" e o BIOS de reserva irá assumir as funções no próximo reinício do sistema. Em seguida, utilize "Secure Backup UEFI" no utilitário de configuração do BIOS para duplicar a cópia de um arquivo BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os usuários não podem atualizar manualmente a cópia de backup de BIOS. Os usuários podem consultar os LED de BIOS (BIOS_A_LED ou BIOS_B_LED) para identificar qual BIOS está ativado nesse momento.
