1.1 포장 내용물

ASRock Z170 Extreme7+ 마더보드 (ATX 품 팩터)

ASRock Z170 Extreme7+ 간편 설치 안내서

ASRock Z170 Extreme7+ 지원 CD

시리얼 ATA (SATA) 데이터 케이블 4 개 (선택 품목)

I/O 패널 실드 1 개

ASRock SLI_Bridge_2S 카드 1 개

M.2 소켓용 나사 3 개

mini-PCIe 슬롯용 나사 1 개

ASRock 전면 USB 3.1 패널 1 개

전면 USB 3.1 페널용 나사 4 개

SATA Express 케이블 1 개

USB 전원 케이블 1 개

1.2 규격

플랫폼	ATX 품 팩터고밀도 유리 직불 PCB
CPU	6 세대 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 프로세서(소켓 1151) 지원Digi 전원 구조12 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원Intel®K- 시리즈 잠금 해제 CPU 지원ASRock BCLK 전범위 오버클로킹 지원ASRock 하이퍼 BCLK 엔진 지원
첩세트	Intel® Z170
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개DDR4 3600+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 비 -ECC, 비버퍼링 메모리 지원* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)시스템 메모리 최대 용량 : 64GBIntel® Extreme Memory Profile (XMP)2.0 지원DIMM 슬롯에 15 μ Gold Contact 장착
확장 슬롯	PCI Express 3.0 x16 슬롯 4 개 (PCIE2/PCIE4/PCIE6: 단일 @ x16 (PCIE2), 이중 @ x8 (PCIE2) / x8 (PCIE4), 삼중 @ x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6). PCIE3:x4 모드 )PCI Express 3.0 x1 슬롯 1 개 (PCIE5) ( 플렉시블 PCIe)PCI Express 2.0 x1 슬롯 1 개 (PCIE1)하프 사이즈 Mini-PCI Express 슬롯 1 개AMD Quad CrossFireXTM, 3-Way CrossFireXTM 및 CrossFireXTM 지원NVIDIA® Quad SLITM 및 SLITM 지원VGA PCIe 슬롯에 15 μ Gold Contact 장착 (PCIE2)

그래픽

Intel® HD 그래픽스 빌트 - 인 비주열과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다.

Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC

(S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync

Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 ,

Intel ^® Insider ^TM , Intel ^® HD 그래픽스 510/530

Pixel Shader 5.0, DirectX 12

최대 공유 메모리 1792MB

그래픽 출력 옵션 세 개:DVI-D,HDMI 및 DisplayPort 1.2

삼중 모니터 지원

HDMI 지원 (최대 해상도 4K x 2K (4096x2304) @ 24Hz)

DVI-D 지원(최대 해상도 1920x1200 @ 60Hz)

최대 4K x 2K (4096x2304) @ 24Hz or 4K x 2K (3840x2160) @

60Hz의 최대 해상도로 DisplayPort 1.2 지원

Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)

가속화된 미디어 코덱 지원:HEVC,VP8,VP9

DVI-D, HDMI 및 DisplayPort 1.2 포트를 이용한 HDCP 지원

DVI-D, HDMI 및 DisplayPort 1.2 포트를 이용한 Full HD

1080p Blu-ray (BD) 재생 지원

오디오

콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek

ALC1150 오디오 코덱)

프리미엄 Blu-ray 오디오 지원

서지 보호 지원 (ASRock 풀 스파이크 보호)

Purity Sound™ 3 지원

- Nichicon Fine Gold 시리즈 오디오 캡

-디퍼렌셜 증폭기 포함 115dB SNR DAC

- TI° NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원 )

- 푸어 파워 인

-다이렉트 드라이브 기술

-PCB절연 차폐

DTS 연결 지원

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel® I219V 1 개, GigaLAN Intel® I211AT 1 개

Wake-On-LAN 지원

번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호)

듀얼 LAN과 Teaming 지원

절전형 이더넷 802.3az 지원

PXE 지원

후면패널

PS1개/마우스/키보드포트2개

I/O

DVI-D 포트1개

HDMI 포트 1 개

DisplayPort 1.2 1 개

광학 SPDIF 출력 포트 1 개

USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

USB 3.1 타입 A 포트 1 개 (10 Gb/s) (ASMedia ASM1142)

(ESD 보호 지원 (ASRock 폴 스파이크 보호))

USB 3.1 타입 C 포트 1 개 (10 Gb/s) (ASMedia ASM1142)

(ESD 보호 지원 (ASRock 풀 스파이크 보호))

USB 3.0 포트 4 개 (Intel® Z170)(ESD 보호 지원 (ASRock 풀스파이크 보호 ))

LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 잙:후면 스피커/중앙/베이스/라인 입력/전면 스피커/마이크

ASRock 전

USB 3.1 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원 (ASRock

면 USB 3.1

풀스파이크보호 ))

패널

USB 3.1 타입 C 포트 1개 (10 Gb/s) (ESD 보호 지원 (ASRock

풀스파이크 보호 ))

저장 장치

Intel® Z170 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID

0,RAID 1,RAID 5,RAID 10,Intel 빼른 저장 기술 14 및

Intel 스마트 응답 기술),NCQ,AHCI 및 핫 플러그 지원

ASMedia ASM1061에 의한 SATA3 6.0 Gb/s 커넥터 4 개,

NCQ,AHCI 및 핫 플러그 지원

SATA Express 10 Gb/s 커넥터 3 개 *

*지원 발표 예정

* M2_1, SATA3_0, SATA3_1 및 SATA_EXP0 가 레인을 공유합니다. 이들 중 하나가 사용 중인 경우, 나머지가 비활성화됩니다.

* M2_2, SATA3_2, SATA3_3 및 SATA_EXP1 가 레인을 공유합니다. 이들 중 하나가 사용 중인 경우, 나머지가 비활성화됩니다.

* M2_3, SATA3_4, SATA3_5 및 SATA_EXP2 가 레인을 공유합니다. 이들 중 하나가 사용 중인 경우, 나머지가 비활성화됩니다.

울트라 M.2 소켓 3 개, M.2 SATA3 6.0 Gb/s 모듈 및 Gen3

M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원

*ASRock U.2 키트 지원

커넥터

COM 포트 헤더 1 개

TPM 헤더 1 개

전원 LED 및 스피커 헤더 1 개

CPU 팬 커넥터 (4 핀) 2 개 (스마트 팬 속도 제어)

새시 팬 커넥터 (4 편) 4 개 (스마트 팬 속도 제어)

24 펀 ATX 전원 커넥터 1 개

8 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터)

전면 패널 오디오 커넥터 1 개

Thunderbolt AIC 커넥터 1 개

USB 2.0 헤더 2 개 (USB 2.0 포트 6 개 지원) (ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

USB 3.0 헤더 2 개 (USB 3.0 포트 4 개 지원) (ASMedia

ASM1074 허브) (ESD 보호 지원 (ASRock 폴 스파이크 보호))

LED 탑재 Dr. Debug 1 개

LED 탑재 전원 스위치 1 개

LED 탑재 리셋 스위치 1 개

Clear CMOS 스위치 1 개

BIOS 선택 스위치 1 개

BIOS 기능

다국어 GUI 지원 128Mb AMI UEFI Legal BIOS 2 개 (메인

BIOS 1 개 및 백업 BIOS 1 개)

보안 백업 UEFI 기술 지원

ACPI 1.1 준수 웨이크 업 이벤트

SMBIOS 2.3.1 지원

하드웨어모니터

CPU/ 새시 온도 감지CPU/ 새시 팬 타코미터CPU/ 새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절 )CPU/ 새시 팬 다중 속도 조절전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

OS	Microso® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트* Windows® 7 OS 를 설치하려면 , xHCI 드라이버가 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법은 183 페이지를 참조하십시오 .* 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 . http://www.asrock.com

인증	FCC, CE, WHQL
	ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 갑수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨올 때 “단락” 됩니다.

(1 페이지, 30 번 항목 참조 )

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1 페이지, 28 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 씻스위치,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결 합니다.케이블을 연결하기 전에 양극 핀과 음 극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전번 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

세시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 경상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 커져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 진면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 커셔 있습니다.

전면 패널 더자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 편 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피키 헤더 (7 핀 SPK_PLED1)

(1페이지,24번항목참조)

새시 전원 LED 와 새시 스피커를 이 헤더에 연결 하십시오.

시리얼 ATA3 커넥터

(SATA3_0_2:

1페이지,15번항목참 조)

(SATA3_1_3:

1페이지,16번항목참 조)

(SATA3_4:

1페이지,21번항목참 조)

(SATA3_5:

1페이지,22번항목참조 )(SATA3_A1_A2:

1페이지,20번항목참 조)

(SATA3_A3_A4:

1페이지,19번 항목 참 조)

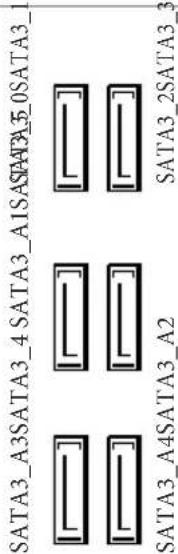

SATA3_A3SATA3_4 SATA3_A1SATA3_50SATA3_ SATA3_2SATA3_3 A2 A4SATA3_A2

이들 열 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 . SATA3_0, SATA3_1 은 SATA_EXP0 과 공유됩니다 . SATA3_2, SATA3_3 은 SATA_EXP1 과 공유됩니다 . SATA3_4, SATA3_5 는 SATA_EXP2 과 공유됩니다

직렬 ATA Express 커넥터

(SATA_EXP_0:

1페이지,17번항목참 조)

(SATA_EXP_1:

1페이지,18번항목참 조)

(SATA_EXP_2:

1페이지,23번항목참 조)

SATA- EXPOSATSWEXP2SAT8A5F3 OSATA3_4 SATA3_2 SATA3_3 SATA_EXP1

SATA 저장장치 또는 PCIe 저장장치를 이 커넥터에 연결하십시오.

*SATA_EXP0은 SATA3_0,

SATA3_1 및 M2_1 과공

유됩니다 .SATA_EXP1

은 SATA3_2, SATA3_3 및

M2_2 와 공유됩니다.

SATA_EXP2 는 SATA3_4,

SATA3_5 및 M2_3 과공 유됩니다.

USB 2.0 헤더

(9 핀 USB3_4)

(1페이지,27번항목참조)

(9 편 USB5_6)

(1페이지,26번항목참조)

(9 편 USB7_8)

(1페이지,25번항목참조)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

이 마더보드에는 헤더 세 개가 있습니다 .각 USB

2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.0 헤더

(19 편 USB3_5_6)

(1페이지,12번항목참조)

(19 핀 USB3_7_8)

(1페이지,11번항목참조)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

I/O 패널에 USB 3.0 포트 네 개가 탑재되어 있음

뿐 아니라 마더보드에 헤 더 두 개가 탑재되어 있

습니다 .각 USB 3.0 헤더

는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,33번항목참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오페널에 연결 하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 실치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어관에서 “FrontMic” 탱으로 가서 “Recording Volume(녹유 볼류)” 을 조정합니다.

새시 팬 커넥터

(4 편 CHA_FAN1)

(1 페이지, 13 번 항목 참조 )

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

펜 케이블을 펜 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오.

(4 편 CHA_FAN2)

(1페이지,14번항목참조)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

(4 편 CHA_FAN3)

(1 페이지, 35 번 항목 참조 )

(4- 편 CHA_FAN4)

(1 페이지,6번 항목 참조)

CPU 펜 커넥터

(4 편 CPU_FAN1)

(1 페이지, 2 번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커 넥터가 탑재되어 있습니다 .3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연결하십시오 .

(4 핀 CPU_FAN2)

(1페이지,3번항목참조)

ATX 전원 커넥터

(24 편 ATXPWR1)

(1 페이지, 10 번 항목 참조 )

이 마더보드에는 24 핀

ATX 전원 커넥터가 탑

재되어 있습니다.20 펀

ATX 전원공급장치를 사

용하려면 편 1 과 편 13 을

따라 연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번항목참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 편

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 5 을

따라 연결하십시오.

Thunderbolt AIC 커넥터

(5 편 TB1)

(1 페이지, 34 번 항목 참조 )

Thunderbolt™ 확장 카드 (AIC)

를 GPIO 케이블로 이 커넥터에

연결하십시오.

시리얼 포트 헤더

(9 핀 COM1)

(1 페이지,32 번 항목 참조)

이 COM1 헤더는 시리열

포트 모듈을 지원합니다.

TPM 헤너

(17 편 TPMS1)

(1페이지,31번항목참조)

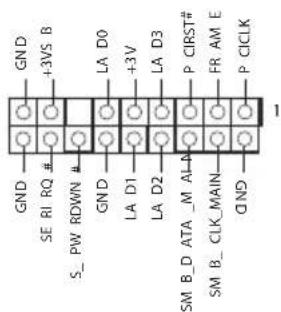

GND +3VS B LA D0 +3V LA D3 P CIRST# FR AM E P CICLK GND GND SE RI RQ # S_PW RDWN # LA D1 LA D2 SM_B_D ATA_M AL# SM_B_CLK_MAIN# GND 1

이 커넥터는 키,디지털 인증

서,암호 및 데이터를 안전하

게 보관할 수 있는 TPM(Trusted

Platform Module) 시스템을 지원

합니다 .TPM 시스템은 네트워

크보안을 강화하고,디지털 신

원을 보호하며 플랫폼 무결성을

유지합니다.

1.5 스마트 스위치

마더보드에는 스마트스위치 네 개가 탑재되어 있습니다: 전원스위치, 리셋스위치, CMOS 초기화스위치 및 BIOS 선택스위치. 이스위치들로 시스템을 빨리켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 BIOS A와 BIOS B 간을 전환할 수 있습니다.

전원스위치

(PWRBTN)

(1페이지,8번항목참조)

전원 스위치로 시스템을 빨리 켜거나 끝 수 있습니다.

리셋 스위치

(RSTBTN)

(1페이지,9번항목참 조)

리셋 스위치로 시스템을 빨리 리셋할 수 있습니다 다.

CMOS 지우기 스위치

(CLRCBTN)

(1 페이지,7 번 항목 참조)

CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끌고 전원 플러그를 빼는 경우에만 작동합니다.

BIOS 선택 스위치

(BIOS_SEL1)

(1페이지,29번

항목 참조 )

BIOS 선택 스위치로 시 스템을 BIOS A 또는 BIOS B 에서 부팅할 수 있습니다 다 .

이 마더보드는 두 개의 BIOS 침, 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑재하여 시스템의 안전 및 안정성을 더욱 강화했습니다. 평소에 시스템은 일차 BIOS 로 동작합니다. 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 "B" 위치로 설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다. 그런 다음 UEFI Setup Utility 에서 "Secure Backup UEFI(보안 백업 UEFI)" 를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다. 안전을 위해서, 사용자가 백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다. 사용자는 BIOS LED (BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다.
