MANUALE UTENTE Z170 EXTREME7+ ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z170 Extreme7+, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

CPU

^th Generation Intel ^ Core ^TM i7/i5/i3/Pentium ^ /Celeron ^ (Socket 1151)

Chipset

^* Z170

Memoria

2933(OC) / 2800(OC) / 2400(OC) / 2133 non-ECC, un-buffered * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Alloggio

d'espansione

PCIE6:singolo a x16 (PCIE2); doppio a x8 (PCIE2) / x8 (PCIE4); triplo a x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6). PCIE3:modalità x4)

flessibile)

CrossFireX^TM and CrossFireX^TM ^TM, 3-Way ^TM e SLI^TM

Grafica

e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Intel ^® : Intel ^® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, tecnologia Intel ^® Clear Video HD, Intel ^® Insider ^TM , Intel ^® HD Graphics 510/530

(4096 x 2304) a 24Hz

1200 a 60 Hz

x 2K (4096 x 2304) a 24Hz, o 4K x 2K (3840 x 2160) a 60Hz

xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

VP9

1.2

con le porte DVI-D, HDMI e DisplayPort 1.2

Audio

completa ASRock dai picchi di corrente)

TM 3

- Cappucci audio Nichicon serie Fine Gold

- 115dB SNR DAC con amplificatore differenziale

- TI° NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohm)

- Pura potenza

- Tecnologia Direct Drive

- Schermatura isolata PCB

LAN

(ESD) (protezione completa ASRock dai picchi di corrente)

I/O pannello posteriore

elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

(Supporto protezione ESD (protezione ASRock Full Spike))

(Supporto protezione ESD (protezione ASRock Full Spike))

scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

ingresso linea/altoparlante anteriore/microfono

Pannello

ASRock USB

ESD (protezione ASRock Full Spike))

3.1 frontale

ESD (protezione ASRock Full Spike))

Archiviazione

* Supporto di prossima comunicazione
* M2_1, SATA3_0, SATA3_1 e SATA_EXP0 condividono le corsie. Se uno di essi è utilizzato, gli altri saranno disabilitati.
* M2_2, SATA3_2, SATA3_3 e SATA_EXP1 condividono le corsie. Se uno di essi è utilizzato, gli altri saranno disabilitati.
* M2_3, SATA3_4, SATA3_5 e SATA_EXP2 condividono le corsie. Se uno di essi è utilizzato, gli altri saranno disabilitati.

ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)

alimentazione ad alta densità)

protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

ASMedia ASM1074) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Funzional- ità BIOS

multilingue (1 x Main BIOS e 1 x Backup BIOS)

VPPM, PCH 1,0V, VCCIO, VCCPLL, VCCSA

Hardware Monitor

in base alla temperatura della CPU)

* Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 183 per altre istruzioni dettagliate.

* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com

Certificazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, n. 30)

Azzerare la CMOSpredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 28)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 24)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

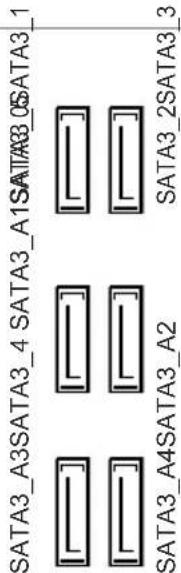

Connettori Serial ATA3 (SATA3_0_2: vedere pag. 1, n. 15) (SATA3_1_3: vedere pag. 1, n. 16) (SATA3_4: vedere pag. 1, n. 21) (SATA3_5: vedere pag. 1, n. 22) (SATA3_A1_A2: vedere pag.1, n. 20) (SATA3_A3_A4: vedere pag.1, n. 19)

SATA3_A3SATA3_4_SATA3_A1SATA3_OSATA3_1 SATA3_2SATA3_3 A4SATA3_A2

Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. SATA3_0, SATA3_1 è condiviso con SATA_EXP0. SATA3_2, SATA3_3 è condiviso con SATA_EXP1. SATA3_4, SATA3_5 è condiviso con SATA_EXP2.

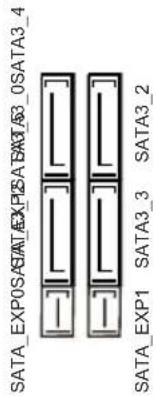

Connettori Serial ATA

Express

(SATA_EXP_0:

vedere pag.1, n. 17)

(SATA_EXP_1:

vedere pag.1, n. 18)

(SATA_EXP_2:

vedere pag.1, n. 23)

SATA_EXP0SATA_EXP0SATA0S3_0SATA3_4 SATA_EXP1 SATA3_3 SATA3_2

Collegare i dispositivi d'archiviazione SATA o PCIe a questi connettori.

* SATA_EXP0 è condiviso con SATA3_0, SATA3_1 e M2_1; SATA_EXP1 è condiviso con SATA3_2, SATA3_3 e M2_2; SATA_EXP2 è condiviso con SATA3_4, SATA3_5 e M2_3.

Header USB 2.0

(USB3_4 a 9-pin)

(vedere pag. 1, n. 27)

(USB5_6 a 9-pin)

(vedere pag. 1, n. 26)

(USB7_8 a 9 pin)

(vedere pag. 1, n. 25)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Ci sono tre connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 12)

(USB3_7_8 a 19 pin)

(vedere pag. 1, n. 11)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 33)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 13)

(CHA_FAN2 a 4 pin) (vedere pag. 1, n. 14)

(CHA_FAN3 a 4 pin) (vedere pag. 1, n. 35)

(CHA_FAN4 a 4 pin) (vedere pag. 1, n. 6)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

(CPU_FAN2 a 4 pin) (vedere pag. 1, n. 3)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 10)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

ConnettoreThunderbolt AIC (TB1 5-pin) (vedere pag. 1, n. 34)

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) a questo connettore utilizzando il cavo GPIO.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 32)

Questo header COM1 supporta un modulo di porta seriale.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 31)

GND SE RIRQ # S_ PWRDWN # GND LA D0 +3V +3V LA D3 P CIRST# FR AM E P CCLK SM_B_DATA_MAIN SM_B_CLK_M_AIN QND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

1.5 Interruttori intuitivi

La scheda madre è dotata di quattro interruttori intuitivi: Interruttore d'alimentazione, interruttore di ripristino, interruttore Clear CMOS ed interruttore di selezione BIOS che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema, cancellare i valori CMOS oppure di cambiare tra BIOS A e BIOS B.

Interruttore d'alimentazione (PWRBTN) (vedere pag. 1, n. 8)

L'interruttore d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Interruttore di ripristino (RSTBTN) (vedere pag. 1, n. 9)

L'interruttore di ripristino consente di ripristinare rapidamente il sistema.

Interruttore Clear CMOS (CLRCBTN) (vedere pag. 1, n. 7)

L'interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Interruttore selezione BIOS (BIOS_SEL1) (vedere pag. 1, n. 29)

L'interruttore di selezione BIOS consente di riavviare il sistema dal BIOS A o dal BIOS B.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup Utility per duplicare una copia dei file BIOS sul BIOS primario per garantire il funzionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identificare quale BIOS è attualmente attivato.
