Tipo de produto	Amplificador 4 canais Classe D MOSFET
Potência RMS	125 W x 4 @ 4 ohms, 200 W x 4 @ 2 ohms, 400 W x 2 em ponte @ 4 ohms
Dimensões (A x L x P)	46 x 277,8 x 171,5 mm (com adaptador de borne: 296,9 mm de largura)
Peso	2,7 kg
Alimentação	10 - 16 V CC
Fusíveis	2 x ATC: 40 A + 35 A
Resposta em frequência	20 Hz - 20 kHz
Relação sinal/ruído	105 dB
Distorção harmônica total	< 0,1 % à potência nominal
Fator de amortecimento	> 100
Impedância mínima (não ponte)	2 ohms
Impedância mínima (ponte)	4 ohms
Filtros integrados	Passa-alta (20 Hz - 4 kHz), passa-baixa (50 Hz - 5 kHz), banda total, inclinação 12 dB/oitava
Controle de ganho	200 mV - 6 V (dianteiro e traseiro)
Entradas de nível de linha	Sim (4 pares RCA)
Saídas de nível de linha	Não
Indicadores LED	Power (verde) e Protection (vermelho)
Proteções	Curto-circuito, deslocamento DC, superaquecimento
Bitola de cabo recomendada (alimentação/massa)	4 AWG mínimo
Bitola de cabo para alto-falantes	12 AWG
Garantia	1 ano (extensível para 2 anos se instalado por um revendedor autorizado)

Perguntas frequentes - PA D4000.4 POLK

Qual potência posso esperar do amplificador PA D4000.4?

O amplificador fornece 125 W x 4 canais a 4 ohms, 200 W x 4 a 2 ohms e até 400 W x 2 canais em modo ponte a 4 ohms.

Como pontear os canais?

Para pontear, use os terminais marcados com moldura preta. Por exemplo, para um canal dianteiro e um canal traseiro em ponte, conecte o alto-falante entre o terminal positivo do canal dianteiro e o terminal negativo do canal traseiro. A carga mínima em ponte é de 4 ohms.

Qual bitola de cabo de alimentação é recomendada?

Recomenda-se usar cabo de bitola 4 AWG para alimentação e massa. O fusível do cabo de alimentação deve ser colocado a menos de 30 cm da bateria.

O que fazer se o LED PROTECTION acender?

O LED PROTECTION indica curto-circuito, deslocamento DC ou superaquecimento. Verifique as conexões dos alto-falantes, a impedância (mínima 2 ohms não ponte, 4 ohms ponte) e a ventilação do amplificador.

Como ajustar os filtros integrados?

Use os interruptores HPF (passa-alta), FULL (banda total) ou BPF (passa-banda) para cada par de canais. As frequências de corte são ajustadas pelos potenciômetros: passa-alta de 20 Hz a 4 kHz, passa-baixa de 50 Hz a 5 kHz.

Posso usar o amplificador com uma fonte sem saída pré-amplificada?

Sim, o amplificador possui entradas de nível de linha (RCA) e controle de ganho ajustável de 200 mV a 6 V para se adaptar à maioria das fontes.

Onde instalar o amplificador no carro?

Instale-o em um local seco, plano e estável, de preferência no porta-malas ou sob um banco, com pelo menos 2,5 cm de folga ao redor para ventilação. Nunca instale no compartimento do motor.

Como ajustar o nível de ganho corretamente?

Abaixe o ganho ao mínimo, aumente o volume da fonte para 75-100% até ouvir distorção, depois reduza ligeiramente. Em seguida, aumente o ganho do amplificador até a distorção e recue ligeiramente. Isso garante um ajuste ideal sem clipping.

O que fazer se o som estiver com falta de graves?

Verifique a polaridade dos alto-falantes (cabos invertidos anulam os graves), a impedância (muito baixa pode limitar os graves) e os ajustes dos filtros (certifique-se de que o filtro passa-baixa ou banda total está selecionado).

Qual é o consumo elétrico máximo?

O amplificador é protegido por fusíveis de 40 A e 35 A (total 75 A). O consumo depende da impedância dos alto-falantes e do nível de audição. Para funcionamento ideal, use uma bateria e alternador adequados.

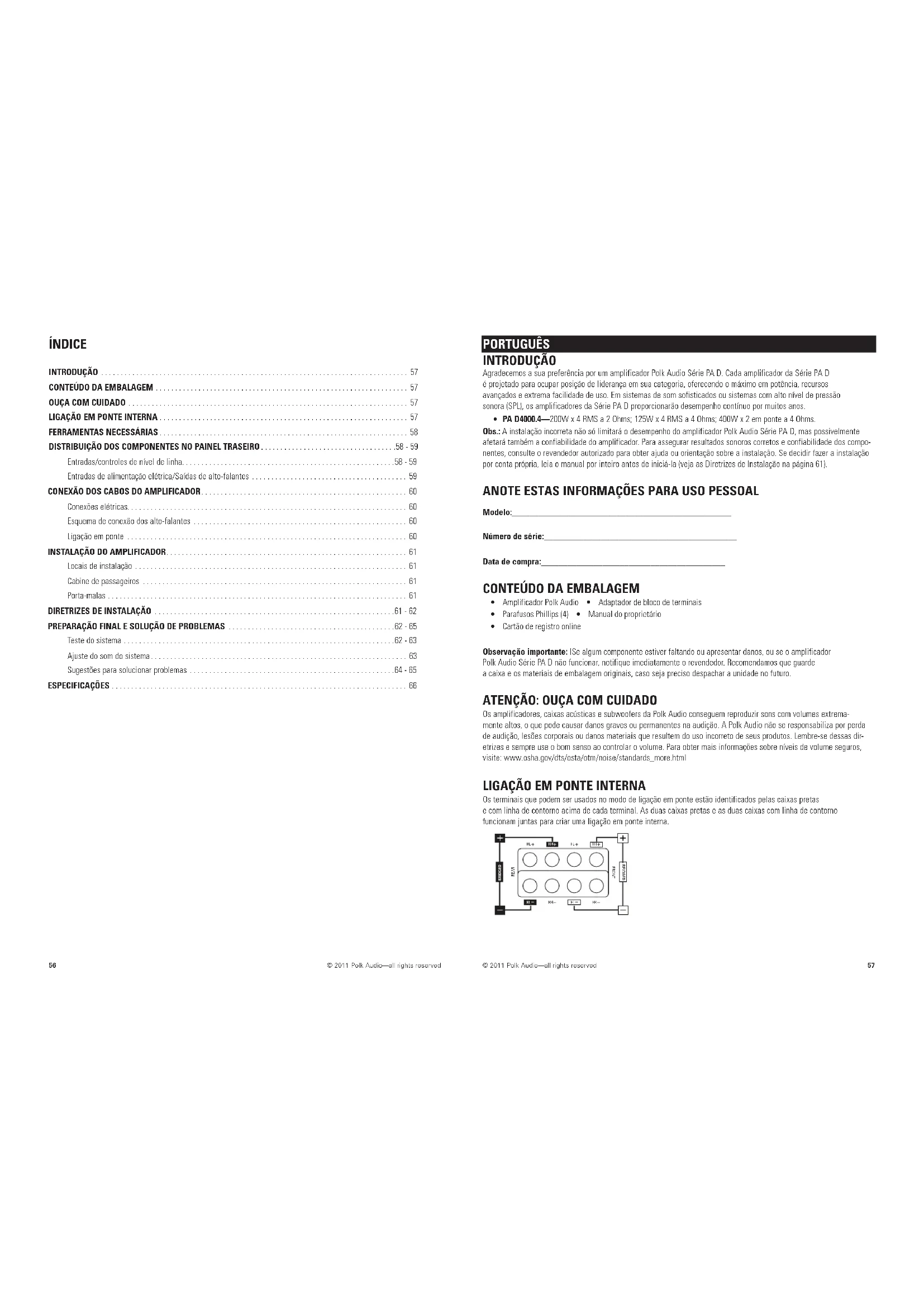

MANUAL DE UTILIZADOR PA D4000.4 POLK

LIGAÇÃO EM PONTE INTERNA 57

FERRAMENTAS NECESSÁRIAS 58

DISTRIBUIÇÃO DOS COMPONENTES NO PAINEL TRASEIRO ....58 - 59

Entradas/controles de nível de linha....58 - 59

Entradas de alimentação elétrica/Saídas de alto-falantes 59

CONEXÃO DOS CABOS DO AMPLIFICADOR....60

Conexões elétricas....60

Esquema de conexão dos alto-falantes 60

Ligação em ponte 60

INSTALAÇÃO DO AMPLIFICADOR....61

Locais de instalação 61

Cabine de passageiros 61

Porta-malas 61

DIRETRIZES DE INSTALAÇÃO 61 - 62

PREPARAÇÃO FINAL E SOLUÇÃO DE PROBLEMAS 62 - 65

Teste do sistema 62 - 63

Sugestões para solucionar problemas ....64 - 65

ESPECIFICAÇÕES 66

PORTUGUÊS

INTRODUÇÃO

Agradecemos a sua preferência por um amplificador Polk Audio Série PA D. Cada amplificador da Série PA D é projetado para ocupar posição de liderança em sua categoria, oferecendo o máximo em potência, recursos avançados e extrema facilitada de uso. Em sistemas de som sofisticados ou sistemas com alto nível de pressão sonora (ISPL), os amplificadores da Série PA D proporcionarão desempenho continuo por muitos anos.

- PA D4000.4—200W x 4 RMS a 2 Ohms; 125W x 4 RMS a 4 Ohms; 400W x 2 em ponte a 4 Ohms.

Obs.: A instalação incorreta não só limitará o desomponho do amplificador Polk Audio Sório PA D, mas possivelmente afetará também a confiabilidade do amplificador. Para assegurar resultados sonoros corretos e confiabilidade dos componentos, consulto o revendidor autorizado para o òter ajuda ou orientação sobre a instalação. Se decidir fazer a instalação por conta própria, leia o manual por inteiro antes de iniciá-la (veja as Diretrizes de Instalação na página 61).

ANOTE ESTAS INFORMAÇÕES PARA USO PESSOAL

Modelo:

Número de série:

Data de compra:

CONTEÚDO DA EMBALAGEM

- Parafusos Phillips (4) - Manual do proprietário

- Cartão de registro online

Observação importante: ISe algum componente estiver faltando ou apresentar danos, ou se o amplificador Polk Audio Série PA D não funcionar, notifique imediatamente o revendedor. Recomendamos que guarde a caixa e os materiais de embalagem originais, caso seja preciso despachar a unidade no futuro.

ATENÇÃO: OUÇA COM CUIDADO

Os amplificadores, caixas acústicas e subwooferes da Polk Audio conseguem reproduzir sons com volumes extremamente altos, o que pode causar danos gravos ou permanentos na audição. A Polk Audio não se responsabiliza por perda de audição, lesães corporais ou danos materiais que resultem do uso incorreto de seus produtos. Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume. Para obter mais informações sobre níveis de volume seguros, visite: www.osha.gov/dts/osta/ntm/noise/standards_more.html

LIGAÇÃO EM PONTE INTERNA

Os terminais que podem ser usados no modo de ligação em ponto estão identificados pelas caixas pretas e com linha de contorno acima de cada terminal. As duas caixas pretas e as duas caixas com linha de contorno funcionam juntas para criar uma ligação em ponte interna.

FERRAMENTAS NECESSÁRIAS

A maioria das ferramentas necessárias para realizar a instalação está descrita na lista a seguir. Ter as ferramentas adequadas facilitará muito a instalação.

• Chave de fenda Phillips
• Conectores sem solda, conectores
• Óculos de proteção de crimpagem e alicate de crimpagem
• Furadeira elétrica e brocas de 3/16" • Caneta de ponta porosa com
  (4,7 mm) e 1/8" (3,2 mm) tinta permanente ou lápis
• Abraçadeiras de náilon
• Multímetro digital (DMM) ou analógico (VOM)
• Descascadores e cortadores de fios
• Alicate crimpador
• Fita isolante
• Olhais para passar os fios através da lataria do veículo
  • Cabo de alimentação do amplificador

DISTRIBUIÇÃO DOS COMPONENTES NO PAINEL TRASEIRO

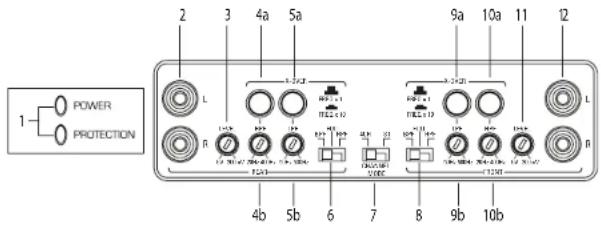

Entradas/controles de nível de linha do PA D4000.4

1. LEDs indicadores de status (encima do amplificador): Power e Protection—Power acende para indicar que o amplificador está ligado e funcionando normalmente. Protection acende se o amplificador desligar devido a um curto-circuito, variação de corrente ou superaquecimento detectado pelo circuito de proteção interno.

Controles dos canais traseiros

1. Entradas de nível de linha dos canais traseiros—Aceitam entradas de nível de linha dos canais traseiros de uma unidade de origem do sinal.
2. Controle Rear Level — Ajusta o ganho dos canais trasciros para corresponder à tensão de saída da unidade de origem do sinal.
3. (a) Botão de frequência passa-alta dos canais traseiros—Quando FREQ x 10 está ativado, a faixa do crossover aumenta para 200Hz - 4kHz.

(b) Controle Rear HPF—Ajusta a frequência do filtro passa alta (HPF) para atenuar as frequências abaixo do ajuste no controle.

1. (a) Botão de frequência passa-baixa dos canais traseiros—Quando FREQ x 10 está ativado, a faixa do crossover aumenta para 500Hz - 5kHz.

(b) Controle Rear LPF—Ajusta a frequência do filtro passa-beixa (LPF) para atenuar as frequências acima do ajuste no controle.

1. Chave Rear BPF, FULL, HPF—Seleciona sem filtro (Full), filtro passa-alta (HPF) ou filtro passa-banda (BPF). A posição BPF permite usar o filtro passa-alta e o filtro passa-baixa e é usada com alto-falantes de faixa média. A posição FULL não atenua nenhuma frequência e ó para sistemas do alto-falantes que reproduzem todas as faixas de frequência. A posição HPF atenua as frequências baixas e é usada com alto-falantes de faixa média e tweeters.

2. Chave Channel Mode (ST/4Ch)—Coloque a chave na posição 4CH se estiver usando quatro saídas de canal da unidade principal para as entradas FL, FR, RL, RR no amplificador. Coloque a chave no modo ST (estóreo) se estiver usando duas saídas de canal da unidade de origem do sinal. Na posição ST, o amplificador poga e sinal das entradas FL e RR e os envia também para os canais RL e RR do amplificador.

3. Chave Front BPF, FULL, HPF—Seleciona sem filtro (Full), filtro passa alta (HPF) ou filtro passa-banda (BPF). A posição BPF permito usar o filtro passa-alta o o filtro passa-baixa e é usada com alto-falantes de faixa média. A posição FULL não atenua nenhuma frequência e é para sistemas de alto-falantes que reproduzem todas as faixas de frequência. A posição HPF atenua as frequências baixas e é usada com alto-falantes de faixa média e Tweeters.

4. (a) Botão de frequência passa-baixa dos canais frontais—Quando FREQ x 10 está ativado, a faixa do crossover aumenta para 500Hz - 5kHz.

(b) Controle Front LPF—Ajusta a frequência do filtro passa-baixa (LPF) para atenuar as frequências acima do ajuste no controle.

10 (a) Botão de frequência passa-alta dos canais frontais—Quando FREQ x 10 está ativado, a faixa do crossover aumenta para 200Hz - 4kHz.
(b) Controle Front HPF—Ajusta a frequência do filtro passa-alta (HPF) para atenuar as frequências abaixo do ajuste no controle.

1. Controle Front Level—Ajusta o ganho dos canais frontais para corresponder à tensão de saída da unidade de origem do sinal.

2. Entradas de nível de linha dos canais frontais—Aceitam entradas de nível de linha dos canais frontais de uma unidade de origem do sinal.

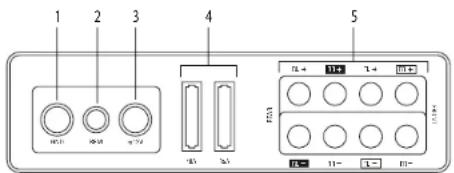

Entradas de alimentação elétrica/Saídas de alto-falantes do PA D4000.4

1. GND (Terra)—Conecte este terminal diretamente ao chassis de metal do veículo, usando o fio de menor comprimento necessário para fazer a conexão. Sempre use fio da mesma bitola ou de bitola superior à do cabo de alimentação de +12 V. Toda a tinta e sujeira deve ser removida do ponto de conexão do chassis. Use apenas conectores crimpados o/ou soldados de qualidade nas duas extremidades deste fio. NÃO conecte este terminal diretamente ao terminal terra da bateria do veículo nem a qualquer outro ponto de aterramento de fábrica.
2. REM (Ativação remota)—Este terminal liga o amplificador quando uma corrente de +12 V é aplicada a ele. Conecte o ao terminal de ativação remota da unidade de origem do sinal.
3. Potência +12 V—Conecte este terminal através de um FUSÍVEL ou um DISJUNTOR ao terminal positivo da bateria do veículo ou ao terminal positivo de uma bateria de sistema do áudia independente. ATENÇÃO: Protoja sempre este cabo de alimentação mediante a instalação de um fusível ou disjuntor de tamanho apropriado no máximo a 30 cm de distância da conexão do terminal da bateria.
4. Fusivel—Essos fusíveis (40A e 35A) protogem o amplificador contra danos elétricos internos e se destinam a proteger apenas o amplificador. Todas as demais conexões de alimentação devem ser conectadas a fusíveis na fonte.
5. Saídas dos alto-falantes—Conecte os alto-falantes aqui.
6. Adaptador de terminal—O adaptador permite o uso de cabos de até 0000AWG para as conexões terra e de +12V (ver ilustração abaixo).

CONEXÃO DOS CABOS DO AMPLIFICADOR

Conexões elétricas

• Tamanho dos fusíveis do PA D4000.4: 2 x ATC de 40 A.
• As conexões de alimentação elétrica podem ser feitas com cabos de bitola máxima de 4 AWG.
• Recomendamos cabos de alimentação e aterramento de 4 AWG para maximizar o desempenho.
• Conecte +12 V à bateria através do porta-fusíveis. Esta conexão fornce uma alimentação de +12 V ao amplificador.
• O cabo de alimentação deve ser conectado a fusível dentro de uma distância do 30 cm da bateria.
• Aterre o amplificador a uma boa conexão terra no chassi o mais próximo possível do amplificador.
• Conecte o terminal REM ao terminal de ativação remota da unidade de origem do sinal.
  Esta conexão fornece uma corrente de +12 V para ligar o amplificador.
• Adicione cabo de aterramento extra entre o terminal negativo da bateria e o chassi.

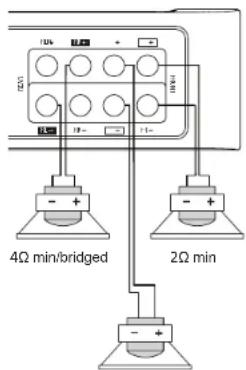

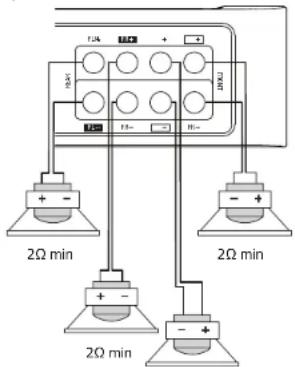

Esquema de conexão dos alto-falantes ao PA D4000.4

2Ω min

O amplificador tem capacidade para ligar em ponte dois canais que reproduzem todas as faixas de frequência em um único canal com as mesmas características com saída de maior potência. Por exemplo, um canal frontal e um canal traseiro, quando conectados como mostrado, aumentam a potência de saída de 125 W para 400 W por canal (luma carga de 4 Ohm). As configurações mais comuns são mostradas na figura: quatro canais que transminem todas as faixas de frequência, dois canais que transmitem todas as faixas de frequência e um subwoofer em ponte, ou dois subwoofer em ponte.

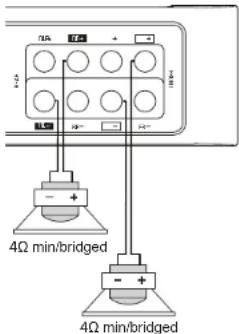

Ligação em ponte interna

Os terminais que podem ser usados no modo de ligação em ponte estão identificados pelas caixas pretas e com contorno ao lado do cada terminal. As duas caixas protas o as duas caixas com linha de contorno funcionam juntas para criar uma ligação em ponte interna.

INSTALAÇÃO DO AMPLIFICADOR

Locais de instalação

A localização do amplificador dependerá de vários fatores importantes. Devido ao baixo perfil e do tamanho compacto dos amplificadores Polk Audio Sório PA D, existom muitos locais de instalação possíveis que produzirão desompenho de amplificação satisfatório. Sempre instale o amplificador em um local que o proteja contra intempéries. O amplificador também deve ser instalado em uma superfície plana e estável.

NOTA: Não recomendamos que os amplificadores sejam instalados de ponta cabeça, pois isso pode resultar em desligamento prematuro devido a sobreaquecimento.

ATENÇÃO! NÃO INSTALE amplificadores no compartimento do motor. Amplificadores não são projetados para suportar o ambiente inóspito de compartimentos de motores.

Cabine de passageiros

Para instalar o amplificador na cabine de passageiros, certifique-se de que tenha ventilação adequada. Ao instalar o amplificador embaixo de um assento ou área semelhante, mantenha um espaço mínimo de 2,5 cm ao redor do amplificador para permitir que haja ventilação adequada.

Porta-malas

A instalação do amplificador no porta-malas produz excelente desempenho, desde que o fluxo de ar ao redor do trocar de calor do amplificador não soja limitado. Para obter ótimos resultados, instalc o amplificador com o máximo possível de espaço livre ao redor. Esse tipo de instalação produzirá melhor resfriamento da unidade devido ao efeito de conveção do chassi do amplificador.

DIRETRIZES DE INSTALAÇÃO

A maioria dos sistemas elétricos de automóveis tem capacidade para fornecer a alimentação elétrica necessária para sistemas com um único amplificador. No entanto, sistemas com maís de um amplificador podem exigir uma bateria com maior capacidade, um alternador ou um capacitor de armazenamento. Os amplificadoros Polk Audio Série PA D geram uma certa quantidade de calor durante sou funcionamento normal. Certifique se de que a área ao rector do amplificador esteja livre de abrupções para permitir que o ar circule de maneira adequada. Não se esqueça de que artigos como toalhas de praia, roupas, livros e tarefas escolares colocados sobre o amplificador impedem o fluxo de ar e podem causar danos.

1. Leia este manual do proprietário com atenção antes de instalar o amplificador.

2. Desconecte o terminal terra da bateria antes de fazer qualquer conexão elétrica.

3. Verifique se há algum porigo ou obstruções, como cilindros de gás, mangueiras de combustível ou freio e fiação, antes de instalar o amplificador.
4. Escolha um local de instalação que proporcione acesso e ventilação adequados e proteja o amplificador contra calor, umidade e sujeira.
5. Evite áreas metálicas afiadas ao posicionar os cabos até o amplificador e passe os cabos RCA afastados dos cabos de alimentação e de outros fios do veículo que possam potencialmente causar ruídos.
6. O amplificador deve ser aterrado com um cabo curto de bitola larga, conectado diretamente a uma superfície de metal do veículo, de preferência a uma chapa sem qualquer tipo de revestimento. Não uso locais de atorra- mento da fábrica, prisioneiros, nem suportes com solda localizada.

7. Sempre ligue a conexão da fonte de alimentação a um fusível a uma distância máxima de 30 cm do terminal da bateria. Uso um fusível ou disjuntor com especificação de potância um pouco acima da dos fusíveis do amplificador. Para selecionar a bitola do cabo de alimentação, leve em consideração a corrente total consumida do sistema e o comprimento do cabo usado. A IASCA e outras organizações que promovem competições de sistemas de som de veículos têm tabelas disponíveis para auxiliar nesta seleção. O guia de estudos do MECP também tem uma tabela. A página de especificações contém as recomendações de bitolas mínimas para cada amplificador. Para a ligação terra do amplificador, use sempre fio da mesma bitola que a do cabo de alimentação. Não deixe de inspecionar o cabo da ligação terra da batoria do veículo e, so necessário, atualizá-la adicionando mais um fio terra com a mesma bitola do cabo de alimentação de amplificador. Lembre-se de que o amplificador só consegue produzir sua saída nominal quando não sofre limite de corrente causado pelos cabos de alimentação e eterramento.

8. Este amplificador foi projetado para excitar uma carga de alto-falante de 2 a 8 Ω para canais que reproduzem todas as faixas de frequência e 4 Ω, no mínimo, para canais ligados em ponto. Não se osqueça do quo o calor é o inimigo de longo prazo dos componentes eletrônicos de automóveis, e quanto menor a carga de alto-falante, maior será o calor gerado. Para aplicações com alto-falantes de baixa impedância ou instalações com ventilação limitada, sugerimos o uso de um ventilador externo adicional.

9. As conexões da bateria e da ligação terra ao veículo devem ser feitas com terminais de anel crimpado do tamanho correto (o importante é a área da superfície). Também recomendamos que os terminais sejam soldados depois de crimpados.
10. Devido à fonte de alimentação MOSFET de comutação de alta frequência, geralmente não é necessário filtrar o cabo de alimentação (não se esquoca de quo o amplificador não consoguirá goar potência plena se a fonte de alimentação for restringida). Para que o amplificador alcance seu pico de desempenho, é necessário fazer o aterramento correto da fonte dos sinais. Se as entradas RCA não forem aterradas de maneira adequada através da fonte dos sinais, é possível que o sistema capte ruído elétrico do veículo.

Instalação passo a passo

1. Determine o local de instalação do amplificador. Consulte a seção Locais de instalação deste manual.
2. Decida qual configuração de sistema deseja usar para o amplificador. Consulte as sugestões de sistemas na seção Esquema de conexão dos alto-falantes deste manual.
3. Posicione todos os cabos do amplificador até os alto-falantes, unidade de origem do sinal e bateria. Não conecte a batoria por enquanto. Mantenha os cabos de nível do linha, os cabos do alimentação e para alto-falantes afastados do sistema e dos cabos elétricos instalados pela montadora do veículo, pois têm grande potencial para induzir ruldo no sistema.
4. Perfure os orifícios de instalação do amplificador. "Pense antes de furar." Tanques e mangueiras de combustível, e outros obstáculos, podem não estar imediatamente visíveis. Para obter o melhor resultado possível, use uma cancta para marcar os orifícios de instalação e perfure-os usando uma broca padrão de 1/8" (3 mm).
5. Instale o amplificador, que deve ser posicionado em uma superfície plana. Se isso não for possível, não aperte demasiadamente os parafusos para não deformar o chassi do amplificador.
6. Desligue a chave de ignição do veículo.
7. Desconecte o terminal terra da bateria do veículo.
8. Conecte os cabos de alimentação ao amplificador (primeiro o terra, depois o +12V e o REMI).
9. Conecto os cabos de nível de linha e dos alto-falentos ao amplificador. Verifique a qualidade das conexões dos alto-falantes e do sinal. Isso determinará o tipo de desempenho que o amplificador Polk Audio Série PA D produzirá. Consulte as instruções de conexão nas seções Entradas/controles de nível de linha e Esquemas de conexão dos alto-falances deste manual.
10. Reconecte o terminal terra à bateria depois de completar as conexões da alimentação elétrica, alto-falantos o nível do linha.
11. Ajuste os crossovers. Consulte as instruções detalhadas na seção Entradas/controles de nível de linha deste manual.
12. Quando estiver certo de que todas as conexões e ajustes estão corretos, instale o fusível localizado próximo da bateria do veículo e leia a seção Testo do sistema deste manual.

ATENÇÃO! NUNCA exceda o tamanho de fusível recomendado para este amplificador, pois poderá resultar no cancelamento da garantia e em possíveis danos ao amplificador.

PREPARAÇÃO FINAL E SOLUÇÃO DE PROBLEMAS

Teste do sistema

O sistema precisa sor testado após a instalação. Isso ajudará a garantir muitos anos de funcionamento sem problemas. Consulte as etapas descritas abaixo ao testar o som do amplificador Polk Audio Série PA D.

1. Verifique todas as conexões dos cabos para confirmar se estão corretas e firmes.
2. Abaixe ao máximo o volume da origem do sinal. Coloque todos os controles de tons em suas posições neutras ou desativadas, incluindo o controle da intensidade sonora.

3. Coloque os controles do nível do amplificador em suas posições mais baixas.

4. Ligue a unidade de origem do sinal. Verifique se o LED indicador de porência localizado no lado das conexões do amplificador está acesso. So não estiver, consulte as instruções fornecidas nas soções Entradas de alimentação elétrica/Saídas de alto falantes e Sugestões para solucionar problemas deste manual.

5. Se a unidade de origem do sinal não for original de fábrica, gire os controles de nível do amplificador cerca de um quarto de volta no sentido anti-horário. Aumento aos poucos o nível do volume da unidade de origem do sinal até conseguir ouvir o som no sistema. Se não ouvir som algum ou se o som estiver distorcido, desligue imediatamente o sistema. Consulte as seções Entradas de alimentação elétrica/Saldas de alto-falantes e Sugestões para solucionar problemas deste manual para resolver problemas de instalação.
6. Verifique se a saída de cada canal está correta. Se forem usados crossovers ativos, verifique se cada saída do amplificador está correta. Ao usar crossovers ativos em alto-falantes de frequência média e tweeters, não uso frequências de crossover mais baixas que as recomendadas. Se o sistema não estiver configurado correta mente, consulte a seção Entradas/controles de nível de linha deste manual e implemente as medidas corretivas.
7. Se o sem estiver claro e sem distorções, continue até a seção Ajuste do som do sistema deste manual.

Ajuste do som do sistema

Depois de verificar o funcionamento do sistema, ajuste o som do sistema. Para isso, basta ajustar os controles de níveis e os crossovers internos (ver Entradas/controles de nível de linha na página 58).

1. Abaixe ao máximo o volume da origem do sinal. Coloque todos os controles de tons em suas posições neutras ou desativadas, incluindo o controle da intensidade sonora.
2. Coloque os controles do nível do amplificador em suas posições mais baixas.
3. Escolha músicas que você conheça e goste, que tenham bastante variedade tonal, e do tipo que será cuvido com mais frequência no sistema.
4. Aumento o volume da unidade do origem do sinal até o nível de reprodução mais elevado sem distorção. Caso não tenha equipamentos de teste, este ponto se situa a cerca de 3/4 do volume máximo, dependendo da qualidade da unidade do origem do sinal. Tente detectar a presença de distorção acústica audível. Se ouvir alguma distorção, reduza o volume da unidade de origem do sinal até o som deixar de apresentar distorção. Deixe o controle do volume nessa posição durante o ajuste do sistema.
5. Enquanto ouvo a música dinâmica escolhida, aumento o volume correspondente aos sons da faixa mócia de frequências até ouvir uma leve distorção. Reduza um pouco o volume para obter uma reprodução sem distorção. Dependendo do sistema, os sons produzidos pelos alto-falantes que reproduzem as frequências médias e pelo tweeter podem estar nos mesmos canais de saída.
6. Aumente o controle do volume de som do tweeter até ouvir uma leve distorção e, em seguida, reduza um pouco o volume para obter uma reprodução sem distorção. Dependendo do sistema, os sons produzidos pelos alto-falantes que reproduzem as frequências médias e pelo tweeter podem estar nos mesmos canais de saída.
7. Faça o ajuste fino do nível de reprodução dos alto-falantes de frequência média e dos tweeters. Consulte as instruções detalhadas na seção Entradas/controles de nível de linha deste manual.
8. Repita as etapas 5 a 7 para os alto-falantes traseiros. Caso não tenha alto-falantes traseiros, passe para a etapa 10.
9. Ajuste os níveis de reprodução dos alto-falantes de frequência média e os tweeters frontais e traseiros para obter equilíorio perfeito do som.
10. Aumente o controle do volume de som do woofer até ouvir uma leve distorção e, em seguida, reduza um pouco o volume para obter uma reprodução som distorção.
11. Faça o ajuste fino do nível de saída entre os alto-falantes satélite e os woofers. Consulte os controles na seção Entradas/controles do nível de linha deste manual. Ajuste o nível da saída de graves do woofer para que coincida com os requisitos sônicos do sistema.
12. Desfrute do incrível amplificador Polk Audio Série PA D.

SUGESTÕES PARA SOLUCIONAR PROBLEMAS

Problema Provável causa Medida a ser tomada
Nenhum som
Acionamento remoto baixo ou inexistente.	Verifique a tensão do acionamento remoto no amplificador o reparo conforme necessário.
Fusível queimado. Verifique a integridade	do cabo de alimentação e se há algum curto-circuito nos alto-falantes. Repare o que for necessário e troque o fusível.
Cabos de alimentação desconectados.	Verifique as conexões do cabo de alimentação e do terra e repare ou troque o que for necessário.
Entrada de áudio não conectada.	Verifique as conexões de nível de linha o repare ou troque o que for necessário.
Cabos dos alto-falantes desconectados.	Verifique os cabos dos alto-falantes e repare ou troque o que for necessário.
Alto-falantes danificados. Verifique o sistema	ou usando um alto-falante que funcione e, se necessário, repare ou troque os alto-falantes com problema.
Áudio intermitente
A proteção térmica é ativada quando a temperatura do trocador de calor do amplificador ultrapassa 85°C.	Certifiquo-se do que haja ventilação apropriada para o amplificador e, se necessário, melhore a ventilação.
Entrada do áudio solta ou do má qualidade.	Verifique as conexões de nível de linha e repare ou troque o que for necessário.
Conexões da alimentação elétrica soltas.	Verifique as conexões do cabo de alimentação o do terra e repare ou troque o que for necessário.
Som distorcido
O nível de sensibilidade do amplificador está muito alto e excede a capacidade máxima do amplificador.	Reajuste o ganho. Consulte as informações detalhadas na seção Ajuste do som do sistema deste manual.
Carga de impedância ao amplificador muito baixa.	Verifique a carga de impedância dos alto-falantes. Se estiver abaixo de 2 Olms (Imínimo de 4 Olms para ligação em ponte), reconecto os alto-falantes para obter impedância mais alta.
Cabos dos alto-falantes em curto.	Verifique os cabos dos alto-falantes e repare ou troque o que for necessário.
Alto-falante não conectado corretamento ao amplificador.	Verifique os cabos dos alto-falantes e repare ou troque o que for necessário.
Crossover interno não ajustado corretamento para os alto-falantes.	Reajuste os crossovers. Consulte a seção Entradas/ controlles de nível de linha deste manual.
Alto-falantes danificados. Verifique o sistema	ou usando alto-falantes que funcionem e, se necessário, repare ou troque os alto-falantes com problema.

SUGESTÕES PARA SOLUCIONAR PROBLEMAS

Problema Provável causa Medida a ser tomada
Reprodução de graves de baixa qualidade
Alto-falantes conectados com polaridade incorrota, causando cancelamento em baixas frequências.	Verifique a polaridade dos alto-falantes e consorte o quo for necessário.
Crossover ajustado incorretamente. Reajuste os crossovers. Consulte a seção Entradas/ controlos do nível de linha deste manual.
Carga de impedância muito baixa no amplificador.	Verifique a carga de impedância dos alto-falantes.Se estiver abaixo de 2 Ohms (mínimo de 4 Ohms para ligação em ponte), reconecte os alto-falantes para obter impedância mais alta.
O fusível da bateria queima
Curto-circuito no cabo de alimentação ou conexão incorrota dos cabos.	Verifique as conexões do cabo de alimentação e do terra e repare ou troque o que for necessário.
O fusível usado é menor do que o recomendado.	Troque-o por um fusível do tamanho correto.
A corrente é maior que a capacidade do fusível.	Verifique a carga de impedância dos alto-falantes.Se estiver abaixo de 2 Ohms (mínimo de 4 Ohms para ligação em ponte), reconecte os alto-falantes para obter impedância mais alta.
O fusível do amplificador queima.
O fusível usado é menor do que o recomendado.	Troque-o por um fusível do tamanho correto.
Carga de impedância muito baixa no amplificador.	Verifique a carga de impedância dos alto-falantes.Se estiver abaixo de 2 Ohms (mínimo de 4 Ohms para ligação em ponte), reconecte os alto-falantes para obter impedância mais alta.
O alto-falante queima com saídas em curto.	Verifique o sistema usando alto-falantes que funcionem e, se necessário, repare ou troque os alto-falantes com problema.
A corrente é maior que a capacidade do fusível.	Verifique a carga de impedância dos alto-falantes.Se estiver abaixo de 2 Ohms (mínimo de 4 Ohms para ligação em ponte), reconecte os alto-falantes para obter impedância mais alta.

ESPECIFICAÇÕES

Amplificador PA D4000.4
Tipo MOSFET Classe D	Permite configuração em ponte
Canais 4 canais
Potência continua RMS a 4 Ohms	125 W x 4
Potência RMS contínua a 2 Ohm	200 W x 4
Em ponto a 4 Ohms 400 W x 2
Distorção no nível de potência nominal	<0,1%
Impedância mínima em ponte 4 Ohms
Impedância mínima Não em ponte	2 Ohms
Relação sinal a ruido 105dB
Resposta de frequência 20Hz a 20kHz
Fator de amortecimento >100
Curva do filtro crossover (dB/oitava)	12 dB/octave
Chave de filtro (canais frontais) 3	posições (HPF, Full, BPF)
Faixa de frequência do filtro passa-alta (canais frontais)	20Hz a 4kHz
Faixa de frequência do filtro passa-baixa (canais frontais)	50Hz a 5kHz
Controlo do ganho frontal	200mV a 6V

Amplificador PA D4000.4

Chave de filtro (canais traseiros)	3 posições [HPF, FuI, BPF]
Faixa de frequência do filtro passa-alta (canais traseiros)	20Hz a 4kHz
Faixa de frequência do filtro passa-baixa (canais traseiros)	50Hz a 5kHz
Controle de ganho traseiro	200mV a 6V
Entradas de nível de linha (s/n)	Sim
Saídas de nível de linha (s/n)	Não
LED indicador do alimentação elétrica	Sim
LED indicador do proteção	Sim
Tensão de alimentação	10V a 16V
Fusíveis a potência/tipo (1) ATC de 40 A (1) de 35 A
Conexões elétricas	4 AWG
Conexões terra	4 AWG
Conexões dos alto-falantes	12 AWG
Altura	46 mm (1 13/16")
Profundidade	171,5 mm (6 3/4")
Largura	277,8 mm (10 15/16")
Largura com adaptador de terminal	296,9 mm (11 11/15")
Poso	2,7 kg (5 lb.)

Limited Warranty
