PA D4000.4 - Altoparlante POLK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore 4 canali Classe D MOSFET
Potenza RMS	125 W x 4 @ 4 ohm, 200 W x 4 @ 2 ohm, 400 W x 2 in ponte @ 4 ohm
Dimensioni (A x L x P)	46 x 277,8 x 171,5 mm (con adattatore morsettiera: 296,9 mm di larghezza)
Peso	2,7 kg
Alimentazione	10 - 16 V CC
Fusibili	2 x ATC: 40 A + 35 A
Risposta in frequenza	20 Hz - 20 kHz
Rapporto segnale/rumore	105 dB
Distorsione armonica totale	< 0,1% alla potenza nominale
Fattore di smorzamento	> 100
Impedenza minima (non in ponte)	2 ohm
Impedenza minima (in ponte)	4 ohm
Filtri integrati	Passa-alto (20 Hz - 4 kHz), passa-basso (50 Hz - 5 kHz), banda piena, pendenza 12 dB/ottava
Controllo di guadagno	200 mV - 6 V (anteriore e posteriore)
Ingressi di livello linea	Sì (4 coppie RCA)
Uscite di livello linea	No
Spie LED	Power (verde) e Protezione (rossa)
Protezioni	Cortocircuito, offset continuo, surriscaldamento
Sezione cavo consigliata (alimentazione/massa)	4 AWG minimo
Sezione cavo altoparlanti	12 AWG
Garanzia	1 anno (estensibile a 2 anni se installato da un rivenditore autorizzato)

Domande frequenti - PA D4000.4 POLK

Che potenza posso aspettarmi dall'amplificatore PA D4000.4?

L'amplificatore eroga 125 W x 4 canali a 4 ohm, 200 W x 4 a 2 ohm e fino a 400 W x 2 canali in modalità ponte a 4 ohm.

Come pontificare i canali?

Per il ponte, utilizzare i morsetti contrassegnati da una cornice nera. Ad esempio, per un canale anteriore e un canale posteriore in ponte, collegare l'altoparlante tra il morsetto positivo del canale anteriore e il morsetto negativo del canale posteriore. Il carico minimo in ponte è di 4 ohm.

Quale sezione del cavo di alimentazione è consigliata?

Si consiglia di utilizzare cavo di calibro 4 AWG per alimentazione e massa. Il fusibile del cavo di alimentazione deve essere posizionato a meno di 30 cm dalla batteria.

Cosa fare se si accende il LED PROTECTION?

Il LED PROTECTION indica un cortocircuito, un offset continuo o un surriscaldamento. Verificare i collegamenti degli altoparlanti, l'impedenza (minimo 2 ohm non in ponte, 4 ohm in ponte) e la ventilazione dell'amplificatore.

Come regolare i filtri integrati?

Utilizzare i commutatori HPF (passa-alto), FULL (banda piena) o BPF (passa-banda) per ogni coppia di canali. Le frequenze di taglio si regolano tramite i potenziometri: passa-alto da 20 Hz a 4 kHz, passa-basso da 50 Hz a 5 kHz.

Posso utilizzare l'amplificatore con una sorgente senza uscita preamplificata?

Sì, l'amplificatore dispone di ingressi di livello linea (RCA) e di un controllo di guadagno regolabile da 200 mV a 6 V per adattarsi alla maggior parte delle sorgenti.

Dove installare l'amplificatore in auto?

Installarlo in un luogo asciutto, piatto e stabile, preferibilmente nel bagagliaio o sotto un sedile, con almeno 2,5 cm di spazio intorno per la ventilazione. Non installarlo mai nel vano motore.

Come regolare correttamente il livello di guadagno?

Abbassare il guadagno al minimo, alzare il volume della sorgente al 75-100% fino a sentire una distorsione, poi ridurre leggermente. Quindi alzare il guadagno dell'amplificatore fino alla distorsione e abbassare leggermente. Ciò garantisce una regolazione ottimale senza clipping.

Cosa fare se il suono manca di bassi?

Verificare la polarità degli altoparlanti (cavi invertiti annullano i bassi), l'impedenza (troppo bassa può limitare i bassi) e le impostazioni dei filtri (assicurarsi che sia selezionato il filtro passa-basso o banda piena).

Qual è il consumo elettrico massimo?

L'amplificatore è protetto da fusibili da 40 A e 35 A (totale 75 A). Il consumo dipende dall'impedenza degli altoparlanti e dal livello di ascolto. Per un funzionamento ottimale, utilizzare una batteria e un alternatore adeguati.

MANUALE UTENTE PA D4000.4 POLK

CORREDO PER L'INSTALLAZIONE 47

LAYOUT DEI PANNELLI TERMINALI 47 - 48

Comandi/ingressi a livello di linea 47 - 48

Ingressi di potenza/uscite per gli altoparlanti 48

CABLAGGIO DELL'AMPLIFICATORE 49 - 50

Connessioni di alimentazione 49

Schema circuitale della connessione con gli altoparlanti 49

Collegamento in parallelo 49

INSTALLAZIONE DELL'AMPLIFICATORE 50

Punto di installazione 50

Abitacolo 50

Bagagliaio 50

LINEE GUIDA PER L'INSTALLAZIONE 50 - 51

IMPOSTAZIONE E SOLUZIONE DEI PROBLEMI 51 - 54

Prova dell'impianto 51 - 52

Regolazione dell'audio dell'impianto 52

Soluzione dei problemi 53 - 54

DATI TECNICI 55

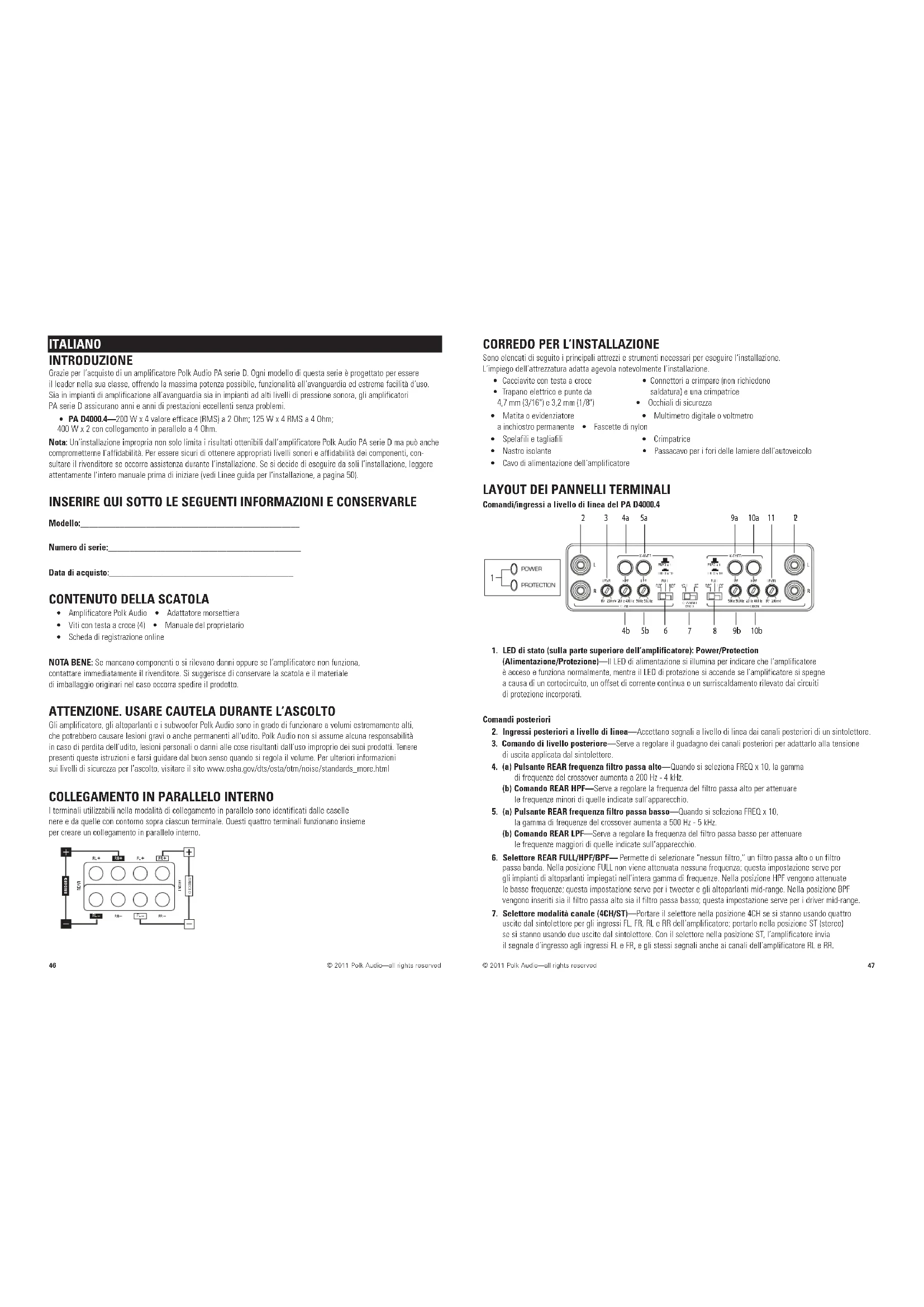

ITALIANO

INTRODUZIONE

Grazie per l'acquisto di un amplificatore Polk Audio PA serie D. Ogni modello di questa serie è progettato per essere il leader nella sua classe, offrendo la massima potenza possibile, funzionalità all'avanguardia ed estrema facilità d'uso. Sia in impianti di amplificazione all'avanguardia sia in impianti ad altri livelli di pressione sonora, gli amplificatori PA serie D assicurano anni e anni di prestazioni occellenti senza problemi.

- PA D4000.4—200 W x 4 valore efficace (RMS) a 2 Ohm; 125 W x 4 RMS a 4 Ohm; 400 W x 2 con collegamento in parallelo a 4 Ohm.

Note: Un'installazione impropria non solo limita i risultati ottenibili dall'amplificatore Polk Audio PA serie D ma può anche compromettame l'affidabilità. Per ossore sicuri di ottenero appropriati livoli sonori o affidabilità dei componenti, consultare il rivenditore se occorre assistenza durante l'installazione. Se si decide di eseguire da soli l'installazione, leggere attentamente l'intero manuale prima di iniziare Ivedi Linee guida per l'installazione, a pagina 50).

INSERIRE QUI SOTTO LE SEGUENTI INFORMAZIONI E CONSERVARLE

Modello:

Numero di serie:

Data di acquisto:_

CONTENUTO DELLA SCATOLA

• Amplificatore Polk Audio
• Adattatore morsettiera
  • Viti con testa a croce (4) • Manuale del proprietario
• Scheda di registrazione online

NOTA BENE: Se mancano componenti o si rilevano danni oppure se l'amplificatore non funziona, contattare immediatamente il rivenditore. Si suggerisce di conservare la scatola e il materiale di imballaggio originari nel caso occorra spedire il prodotto.

ATTENZIONE. USARE CAUTELA DURANTE L'ASCOLTO

Gli amplificatore, gli altoparlanti e i subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che potrebbero causare lesioni gravi o anche permanenti all'udito. Polk Audio non si assume alcuna responsabilità in caso di percita dell'udito, lesioni personali o danni alle cose risultanti dall'uso improprio dei suoi prodotti. Tenere progetti queste istruzioni e farsi guidare dal buon senso quando si regola il volume. Per ulteriori informazioni sui livelli di sicurezza per l'ascolto, visitare il sito www.osha.gov/dts/osta/atm/noise/standards_more.html

COLLEGAMENTO IN PARALLELO INTERNO

I terminali utilizzabili nella modalità di collegamento in parallelo sono identificati dalle caselle nere e da quelle con contorno sopra ciascun terminale. Questi quattro terminali funzionano insieme per creare un collegamento in parallelo interno.

CORREDO PER L'INSTALLAZIONE

Sono elencati di seguito i principali attrezzi e strumenti necessari per eseguire l'installazione. L'impiego dell'attrozzatura adatta agovola notevolmente l'installazione.

• Cacciavite con testa a croce
- Trapano elettrico e punte da 4,7 mm (3/16") e 3,2 mm (1/8")
• Matita o evidenziatore
a inchiostro permanente • Fascette di nylon
- Spelafili e tagliafili
- Nastro isolante
• Cavo di alimentazione dell'amplificatore

- Connettori a crimpare (non richiedono saldatura) e una crimpatrice

- Occhiali di sicurezza

• Multimetro digitale o voltmetro

- Crimpatrice

• Passacavo per i fori delle lamiere dell'autoveicolo

LAYOUT DEI PANNELLI TERMINALI

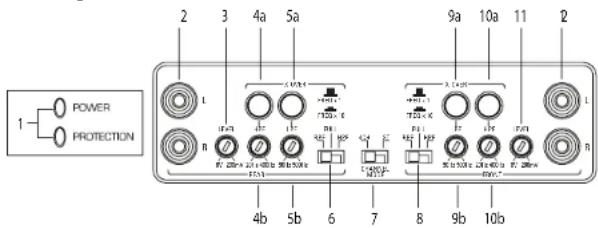

Comandi/ingressi a livello di linea del PA D4000.4

1. LED di stato (sulla parte superiore dell'amplificatore): Power/Protection

(Alimentazione/Protezione)—Il LED di alimentazione si illumina per indicare che l'amplificatore è acceso e funziona normalmente, mentre il LED di protezione si accende se l'amplificatore si spegne a causa di un cortocircuito, un offset di corrente continua o un surriscaldamento rilovato dai circuiti di protezione incorporati.

Comandi posteriori

1. Ingressi posteriori a livello di linea—Accettano segnali a livello di linea dai canali posteriori di un sintolettore.
2. Comando di livello posteriore—Serve a regolare il guadagno dei canali posteriori per adattario alla tensione di uscita applicata dal sintolettore.
3. (a) Pulsante REAR frequenza filtro passa alto—Quando si seleziona FREQ x 10, la gamma di frequenze del crossover aumenta a 200 Hz - 4 kHz.

(b) Comando REAR HPF—Serve a regolare la frequenza del filtro passa alto per attenuare lo frequenze minori di quelle indicate sull'apparocchio.

1. (a) Pulsante REAR frequenza filtro passa basso—Quando si seleziona FREQ x 10, la gamma di frequenze del crossover aumenta a 500 Hz - 5 kHz.
   (b) Comando REAR LPF—Serve a regolare la frequenza del filtro passa basso per attonuare le frequenze maggiori di quelle indicate sull'apparecchio.
2. Selettore REAR FULL/HPF/BPF—Permette di selezionare "nessun filtro," un filtro passa alto o un filtro passa banda. Nella posizione FULL non viene attenuata nessuna frequenza; questa impostazione serve per gli impianti di altoparanti impiegati nell'intera gamma di frequenze. Nella posizione HPF vengono attenuate le basse frequenze; questa impostazione serve per i tweeter e gli altoparanti mid-range. Nella posizione BPF vengono inseriti sia il filtro passa alto sia il filtro passa basso; questa impostazione serve per i driver mid-range.

3. Selettore modalità canale (4CH/ST)—Portare il selettore nella posizione 4CH se si stanno usando quattro uscite dal sintolettore per gli ingressi FL, FR, FL e RR dell'amplificatore, portarlo nella posizione ST (stereo) se si stanno usando due uscite dal sintolettore. Con il selettore nella posizione ST, l'amplificatore invia il segnale d'ingresso agli ingressi FL e FR, e gli stessi segnali anche ai canali dell'amplificatore RL e RR.

4. Selettore FRONT FULL/HPF/BPF—Permette di selezionare "nessun filtro", un filtro passa alto o un filtro passa banda. Nella posizione FULL non viene attenuata nessuna frequenza; questa impostazione serve per gli impianti di altoparlanti impiegati nell'intera gamma di frequenze. Nella posizione HPF vengono attenuate le basse frequenze; questa impostazione serve per i tweeter e gli altoparlanti mid-range. Nella posizione BPF vengono inseriti sia il filtro passa alto sia il filtro passa basso; questa impostazione serve per i driver mid-range.

5. (a) Pulsante FRONT frequenza filtro passa basso—Quando si selezione FREQ x 10, la gamma di frequenze del crossover aumenta a 500 Hz - 5 kHz. (b) Comando FRONT LPF—Serve a regolare la frequenza del filtro passa basso per attenuare le frequenze maggiori di quelle indicate sull'apparecchio.

10 (a) Pulsante FRONT frequenza filtro passa alto—Quando si selezione FREQ x 10, la gamma di frequenze del crossover aumenta a 200 Hz - 4 kHz. (b) Comando FRONT HPF—Serve a regolare la frequenza del filtro passa alto por attenuare le frequenze minori di quelle indicate sull'apparecchio.

1. Comando di livello anteriore—Serve a regolare il guadagna dei canali anteriori per adattarlo alla tensione di uscita applicata dal sintolettore.

2. Ingressi anteriori a livello di linea—Accettano segnali a livello di linea dai canali anteriori di un sintolettore.

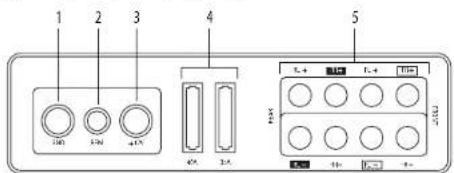

Ingressi di potenza/uscite per gli altoparlanti del PA D4000.4

1. GND (Ground)—Questa terminale va collegato direttamente al telaio metallico del veicolo impiegando il cavo più corto possibile che permetta di realizzare la connessione. Adoperaire sempre un cavo di sezione uguale o maggiore del cavo di alimentazione a + 12 volt. Ripulire e svemiciare il punto di connessione sul telaio. Usare solo connettori di buona qualità, salcari o/o crimpati, a ottambo le estromità di questo cavo di massa. NON collegare direttamente questo terminale al terminale di massa della batteria del veicolo né ad alcun altro punto di massa predisposto dalla fabbrica.

2. REM (Remote Turn On)—Questo terminale accende l'amplificatore quando viene messo sotto tensione, a +12 V. Collegarlo al cavo di accensione a distanza sul sintolettore.

3. Alimentazione +12V—Collegare questo terminale, attraverso un fusibile o un interruttore automatico, al terminale positivo della batteria del veicolo o di un impianto audio isolato.

ATTENZIONE. Proteggore sempre questo cavo di alimentazione installando un fusibile o un interruttore automatico di portata adeguata entro 30 centimetri dalla connessione con il terminale della batteria.

1. Fusibili—Sono due, uno da 40 A e uno da 35 A, e proteggono il solo amplificatore da danni interni. Tutte le altre connessioni di alimentazione devono essere protette con fusibili in corrispondenza del circuito di alimentazione.

2. Uscite altoparlanti—Vanno collegate agli altoparlanti.

3. Adattatore morsettiera—Questo adattatore permette di adoperare cavi di sezione fino a 107 mm2 (0000AWG) per le connessioni di massa e a +12 V (vedi figura sotto).

1. Adattatore morsettiera

CABLAGGIO DELL'AMPLIFICATORE

Connessioni di alimentazione

• Fusibili del PA D4000.4: due da 40 ampere ATC.
- Il connettore di alimentazione accetta un cavo di sezione massima pari a 21,1 mm (4 AWG).
- Per ottenere prestazioni ottimali, è consigliabile usare un cavo di alimentazione e uno di massa entrambi di sezione pari a 21,1 mm².
- Collegare il terminale da 12 V+ alla batteria attraverso il quadro fusibili. Questa connessione alimenta l'amplificatore a una tensione di +12 V.
- Il cavo di alimentazione deve essere protetto con un fusibile a una distanza dalla batteria non superiore a 30 cm.
- Mettere a massa l'amplificatore collegandone lo chassis a un punto di massa adeguato o quanto più vicino possibile all'amplificatore stesso.
- Collegare il terminale REM al cavo di accensione a distanza proveniente dal sintolettore. Questa connessione fornisco corrente a +12 V por l'accensione dell'amplificatore.
- Inserire un altro cavo di massa tra il terminale negativo della batteria e lo chassis.

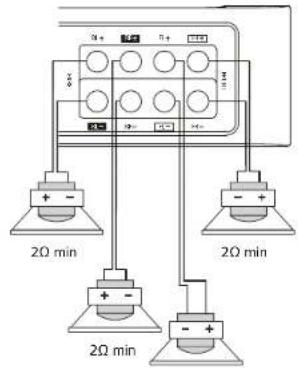

Schema circuitale della connessione con gli altoparlanti del PA D4000.4

2Ω min

2Ω min

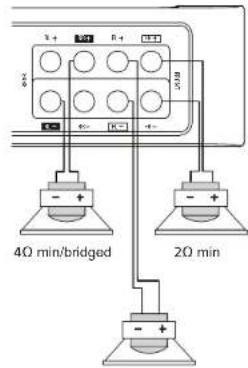

Collegamento in parallelo

L'amplificatore permette il collegamento in parallelo di due canali nell'intera gamma di frequenza per ottenere un solo canale ma a potenza di uscita maggiore. Ad esempio, quando un canale anteriore o uno posteriore vongono cablati come illustrato, la potenza di uscita aumenta da 125 W per canale a 400 W per canale (per un carico di 4 Ohm). Nella figura sono illustrate le configurazioni più comuni quattro canali nell'intera gamma di frequenza, due canali nell'intera gamma di frequenza o un subwoofer collegati in parallelo, o due subwoofer collegati in parallelo.

Collegamento in parallelo interno

I terminali utilizzabili nella modalità di collegamento parallelo sono identificati dalle caselle nere e da quelle con contorno accanto a ciascun terminale. Questi quattro terminali funzionano insieme per creare un collegamento in parallelo interno.

INSTALLAZIONE DELL'AMPLIFICATORE

Punto di installazione

Il punto in cui collocare l'amplificatore digende da numerosi fattori importanti. Il profilo ribassato dei competti amplificatori Polk Audio PA serio D ne permette il fissaggio in molti punti che assicurano prestazioni soddisfacenti. Collocare sempre l'amplificatore in un punto in cui sia protetto dagli elementi climatici e su una superficie stabile e piatta.

NOTA: Si suggerisce di non fissare gli amplificatori capovolti, in quanto possono subire un arresto termico prematuro.

AVVERTENZA NON collocare mai un amplificatore nel vano motore; gli amplificatori non sono costruiti in modo da resistere alle condizioni avverse presenti in questo ambiente.

Abitacolo

Se si intende installare l'amplificatore nell'abitacolo, accertarsi che vi sia spazio adeguato per la ventilazione.

Se si monta un amplificatore sotto un scidle o un'area simile, lasciare una luce di almeno 2,5 centimetri intorno all'amplificatore, per il raffreddamento.

Bagagliaio

L'installazione nel bagagliaio assicura prestazioni eccellenti se non si ostruisce il flusso dell'aria intorno al dissipatore termico dell'amplificatore. Per ottenere risultati ottimali, lasciare quanto più spazio libero possibile intorno all'amplificatore. Questo tipo di installazione garantisce il raffreddamento più efficace a causa dell'effetto di convezione dello chassis dell'amplificatore.

LINEE GUIDA PER L'INSTALLAZIONE

Gli impianti con un solo amplificatore possono essere alimentati dalla maggior parte dogli impianti elettrici di autoveicoli, mentre quelli con più amplificatori possono richiedere una batteria di capacità maggiore, un alternatore o un condensatore ci adeguato immagazzinaggio dell'energia elettrica. Gli amplificatori Polk Audio PA serie D generano una certa quantità di calore durante il normale funzionamento. Accertarsi che l'area intorno all'amplificatore non sia ostruite, per consentire un adeguata circolazione dell'aria. Tenere presente che telli da spiaggia, indumenti, libri o cartello situati sopra l'amplificatore estacolano il flusso dell'aria e possono causare danni.

1. Leggere attentamente il presente manuale prima di installare l'amplificatore.
2. Scollegare il terminale di massa della batteria prima di eseguire connessioni elettriche.
3. Prima di fissare l'amplificatore, controllare se vi sono ostacoli o componenti pericolosi, come serbatoi o tubi del carburante, tubi dell'olio dei freni o cavi elettrici.
4. Scogliore un punto di installazione che assicuri accesso e ventilazione adeguati, e protegga l'amplificatore da temperature elevate, umidità e sporcizia.
5. Evitare le superfici metalliche con spigoli vivi quando si instradano i cavi sino all'amplificatore e disporre i cavi RCA lontano dai cavi di alimentazione e altri cavi dell'autoveicolo che possono generare rumore.
6. L'amplificatore deve essere messo a massa mediante un cavo corto e di grande sezione collegato direttamente a una superficie metallica nuda dell'autoveicolo, preferibilmente una lamiera svemiciata della carrozzeria. Non utilizzare punti di massa predisposti in fabbrica, bulloni dei scedili o staffe, poiché sono stati saldati a punti.

7. Proteggere sempre la connessione di alimentazione con un fusibile o un interruptore automatico inserito entro 30 continentri dalla connessione con il terminale della batteria o di portata leggermente superiore a quella dei fusibili incorporati nell'amplificatore. La sezione del cavo di alimentazione adoperato deve essere adeguata per la corrente totale assorbita dall'impianto, in base alla lunghezza. IASCA e altre organizzazioni che trattano degli impianti audio per autoveicoli mettono a disposizione tabelle apposite; una tabella è reperibile pure nel manuale (Study Guide) MECP. La sezione dei dati tecnici indica le sezioni massime consigliate dei cavi per ciascun amplificatore. Usare sempre, per la massa dell'amplificatore, un cavo di sezione identica a quello adoperato per il cavo di alimentazione. Esaminare il cavo di massa della batteria dell'autoveicolo e se necessario aggiungere un cavo di massa di sezione identica a quella del cavo di alimentazione dell'amplificatore. Tenere presente che l'amplificatore può generare la potenza di uscita nominale solo se la sua corrente non è limitata dai cavi di alimentazione e di massa.

8. Questo amplificatore è concepito per pilotare altoparlanti che presentano un carico compreso tra 2 e 8 Ohm per canale nell'intora gamma di frequenze o almeno 4 Ohm per canali collegati in parallelo. Tonere presente che temperature elevate per lunghi periodi possono danneggiare i dispositivi elettronici dell'autoveicolo e che quanto più basso è il carico degli altoparlanti, tanto più calore viene generato. Se si usano altoparlanti a bassa impeienza o impianti a ventilazione limitata, può essere consigliabile ricorrere a una ventola di raffreddamento esterna.

9. Le connessioni alla batteria e alla massa nell'autoveicolo devono essere realizzate con terminali ad anello crimpati di dimensioni appropriate (il fattore importante è l'area), è consigliabile anche saldare i terminali dopo il crimpeggio
10. A causa dell'alimentatore a commutazione con MOSFET ad alta frequenza, in genore non è necessario usare filtri sul cava di alimentazione tenere presente che l'amplificatore non può generare la massima potenza so esistono limitazioni sull'alimentatore). È cruciale la corretta messa a terra della sorgente del segnale affinché l'amplificatore raggiunga prestazioni ottimali. Se gli ingressi RCA non sono messi a massa adeguata- mente attraverso la sorgente del segnale, il rumore elettrico del veicolo può essere trassmesso all'impianto.

Procedura di installazione

1. Determinare l'ubicazione dell'amplificatore. Consultare la sezione Scelta del punto di installazione.
2. Stabilire la configurazione dell'impianto in relazione all'amplificatore. Per suggerimenti vedere la sezione Schema circuitale della connessione con gli altoparlanti.
3. Disporre tutti i cavi dall'amplificatore agli altoparlanti, al sintolettore e alla batteria; non collegare ancora quest'ultima. Accertarsi che i cavi degli altoparlanti, di alimentazione e a livello di linea siano lontani dai cavi dell'impianto audio o da quelli dell'impianto elettrico del voicolo, dato che possono introcure facilmente rumore nell'impianto audio.
4. Praticare con un trapano i fori di fissaggio dell'amplificatore, prestande attenzione a evitare serbatoi, tubazioni di alimentazione e altri ostacoli, che possono essere non visibili. Per ottenere risultati ottimali, contrassegnare con un evidenziatore i punti in cui eseguire i fori e impiegare una normale punta da 3,2 mm (1/8").

5. Fissare l'amplificatore, accertandosi che sia collocato su una superficie piatta. Se ciò non è possibile, non serrare eccessivamente le viti, per evitare di deformarne lo chassis.

6. Girare la chiave di accensione del veicolo sulla posizione Off.

7. Scollegare il terminale di massa della batteria del veicolo.

8. Collegare i cavi di alimentazione all'amplificatore (prima quello di massa, poi quelli da +12 V e REM).

9. Collegare i cavi degli altoparanti e a livello di linea all'amplificatore. Verificare la qualità delle connessioni per il segnale e gli altoparanti; da queste dipendono in ultima analisi le prestazioni dell'amplificatore Polk Audio PA serie D. Per le istruzioni per il cablaggio consultare le sezioni Comandi/ingressi a livello di linea e Schema circuitale della connessione con gli altoparanti.
10. Una volta completate le connessioni di alimentazione, degli altoparlanti e a livello di linea, ricollogaro il terminale di massa alla batteria.
11. Reimpostare i crossover; per istruzioni dettagliate consultare la sezione Comandi/ingressi a livello di linea.
12. Una volta verificate tutte le connessioni e le impostazioni, installare il fusibile situato accanto alla batteria del veicolo e passare alla sezione Prova dell'impianto.

AVVERTENZA MAI utilizzare un fusibile di portata superiore a quella specificata per l'amplificatore.

La mancata osservanza di questa precauzione annulla la garanzia e può danneggiare l'amplificatore.

IMPOSTAZIONE E SOLUZIONE DEI PROBLEMI

Prova dell'impianto

Una volta completata l'installazione, occorre provare l'impianto, per accertarsi che l'intera configurazione funzioni senza problemi. Procedero come segue:

1. Accertarsi che tutte le connessioni siano state eseguite correttamente e siano salde.
2. Abbassare al minimo il volume del sintolettore e portare gli eventuali comandi dei toni compreso quello della sonorità—ulla posizione di esclusione.
3. Portare i comandi di livello dell'amplificatore sulla posizione di livello minimo.

4. Accendere il sintolettore e verificare che il LED di alimentazione, situato sulla parte superiore dell'amplificatore, sia acceso; se non in è, consultare le sezioni Ingressi di potenza/uscite per gli altoparlanti e Soluzione dei problemi.

5. Se si usa un sintolettore non acquistato presse il produttore originale, girare i comandi di livello dell'amplificatore di circa un quarto di giro in senso antiorario. Aumentare lentamente il volume del sintolettore in modo da poter udire l'uscita dell'impianto. Se non si sente niente o l'uscita è distorta, spagnere immediatamente l'impianto e consultare le sezioni Ingressi di potenza/uscite per gli altoparlanti e Soluzione dei problemi per risolvere i problemi di installazione.

6. Accertarsi che l'uscita di ciascun canale sia corretta. Se i crossover attivi sono inseriti, verificare che ciascuna uscita dell'amplificatore sia corretta. Quando si usano crossover attivi con midrange e tweeter, non utilizzare frequenze di crossover più basse di quelle raccomandate. Se l'impianto non è configurato correttamente, consultare la sezione Comandi/ingressi a livello di linea per risolvere il problema.
7. Se il suono è nitido e senza distorsioni, proseguire alla sezione Regolazione dell'audio dell'impianto.

Regolazione dell'audio dell'impianto

Va eseguita una volta verificato il funzionamento dell'impianto e comporta l'impostazione dei comandi di livello e la regolazione dei crossover interni (vedi Comandi/ingressi a livello di linea a pagina 47).

1. Abbassaro al minimo il volume del sintolettore e portare gli eventuali comandi dei toni—compreso quello della sonorità—sulla posizione di esclusione.
2. Portare i comandi di livello dell'amplificatore sulla posizione di livello minimo.
3. Scegliere una musica con elevati contenuti dinamici, con la quale si ha familiarità e che sarà riprodotta spesso.
4. Aumentare il volume del sintolettore al più alto livello di uscita che non causa distorsioni; se non si dispone di una strumentazione di prova, si raggiunge questo punto fra l 3/4 e il massimo volume, secondo la qualità del sintolettore. Controllare se ci sono distorsioni udibili e in caso positivo, ridurre il volume del sintolettore finché l'uscita non è più distorta; lasciare il comando del volume su questa posizione durante la messa a punto dell'impianto.
5. Mentre si ascolta la musica dinamica scelta, aumentare il livello corrispondente all'uscita del midrange finché non si sente una leggera distorsione, quindi girare il comando del livello in modo da non sentirla più. Secondo il tipo di impianto, l'uscita del midrange e quella del tweeter potrebbero essere collegate agli stessi canali di uscita.
6. Aumentare il livello corrispondente all'uscita del tweeter finché non si sente una leggera distorsione, quindi girare il comando del livello in modo da non sentirla più. Secondo il tipo di impianto, l'uscita del midrange e quella del tweeter potrebbero essere collegate agli stessi canali di uscita.
7. Regolare con precisione il livello di uscita tra il midrange e i tweeter; per istruzioni dettagliate consultare la sezione Comandi/ingressi a livello di linea.
8. Ripetere le operazioni ai punti 5-7 per gli altoparlanti posteriori; se questi non sono presenti, passare al punto 10.
9. Impostare i livelli tra il midrange e i tweeter anteriori e posteriori in modo da bilanciare l'audio tra la sezione anteriore e quella posteriore.
10. Aumentare il livello corrispondente all'uscita del woofer finché non si sente una leggera distorsione, quindi girare il comando del livello in modo da non sentirla più.
11. Regolare con precisione il livello di uscita tra i satelliti e i woofer, per istruzioni consultare la sezione Comandi/ingressi a livello di linea. Regolare il livello dei bassi del woofer per adattarlo ai requisiti acustici dell'impianto.
12. L'amplificatore Polk Audio PA serie D è pronto all'uso.

SOLUZIONE DEI PROBLEMI

Sintomo Causa probabile Intervento necessario
Uscita assente
	Tensione di accensione a distanza bassa o nulla. Controllare il comando di accensione a distanza ed eseguire lo riparazioni necessario.
	Fusibile bruciato. Controllare l'integrità de cavo di alimentazione e se ci sono corccircuiti in corrispondenza degli altoparlanti. Eseguire le riparazioni necessarie e sostituire il fusibile.
	Cavi di alimentazione non collegati. Controllare le connessioni di alimentazione e di massa ed eseguire le riparazioni o sostituzioni necessarie.
	Ingresso audio non collegato. Controllare le connessioni a livello di linea ed eseguire le riparazioni o sostituzioni necessarie.
	Cavi degli altoparlanti non collegati. Controllare i cavi degli altoparlanti ed eseguire le riparazioni o sostituzioni necessarie.
	Altoparlanti guasti. Controllare l'impianto usando altoparlanti in buone condizioni e riparare o sostituire gli altoparlanti se necessario.
L'audio scompare ciclicamente
	Il circuito di protezione termica si inserisce quando la temperatura del dissipatore termico dell'amplificatore supera 85 °C. Accortarsi che la circolazione dell'aria intorno all'amplificatore sia adeguata e se necessario migliorarla.
	Ingresso audio intermittente o scadente. Controllare le connessioni a livello di linea ed eseguire le riparazioni o sostituzioni necessarie.
	Connessioni di alimentazione non saldo. Controllare le connessioni di alimentazione e di massa ed eseguire le riparazioni o sostituzioni necessarie.
Uscita distorta
	Sensibilità dell'amplificatore impostata su un livello troppo alto. Regolare il guadagno, consultare la sezione Regolazione dell'audio dell'impianto.
	Impedenza di carico dell'amplificatore troppo bassa. Controllare l'impedenza di carico dell'amplificatore; se è minore di 2 Ohm o 4 Ohm nel caso di collegamento in parallelo, modificare il cablaggio degli altoparlanti in modo da aumentaria.
	Cavi degli altoparlanti in cortocircuito. Controllare i cavi degli altoparlanti ed eseguire le riparazioni o sostituzioni necessarie.
	Altoparlanti collegati all'amplificatore in modo sbagliato. Controllare i cavi degli altoparlanti ed eseguire le riparazioni o sostituzioni necessarie.
	Crossover interni non impostati correttamento por gli altoparlanti. Reimpostare i crossover, consultare la sezione Comandi/ingrossi a livello di linea.
	Altoparlanti guasti. Controllare l'impianto usando altoparlanti in buone condizioni e riparare o sostituire gli altoparlanti se necessario.

SOLUZIONE DEI PROBLEMI

Sintomo Causa probabile Intervento necessario
Risposta ai bassi scadente
Altoparlanti cablati con la polarità sbagliata e quindi cancellazione alle basso frequenze.	Controllare la polarità degli altoparlanti e correggerla se necessario.
Crossover impostati in modo sbagliato. Re	Impostare i crossover; consultare la sezione Comandi/ingressi a livello di linea.
Impedenza di carico dell'amplificatore troppo bassa	Controllare l'impedenza di carico dell'amplificatore;se è minore di 2 Ohm o 4 Ohm nel caso di collegamento in parallelo, modificare il cablaggio degli altoparlanti in modo da aumentarla.
Fusibile della batteria bruciato
Cortocircuito nel cavo di alimentazione o cablaggio sbagliato.	Controllare le connessioni di alimentazione e di massa ed eseguire le riparazioni o sostituzioni necessarie.
Fusibile di portata minore di quella raccomandata.	Sostituirlo con un fusibile della giusta portata.
Corrente effettiva maggiore della portata del fusibile.	Controllare l'impedenza di carico dell'amplificatore;se è minore di 2 Ohm o 4 Ohm nel caso di collegamento in parallelo, modificare il cablaggio degli altoparlanti in modo da aumentarla.
Fusibile dell'amplificatore bruciato
Fusibile di portata minore di quella raccomandata.	Sostituirlo con un fusibile della giusta portata.
Impedenza di carico dell'amplificatore troppo bassa.	Controllare l'impedenza di carico dell'amplificatore;se è minore di 2 Ohm o 4 Ohm nel caso di collegamento in parallelo, modificare il cablaggio degli altoparlanti in modo da aumentarla.
Altoparlante guasto con uscite in cortocircuito.	Controllare l'impianto usando altoparlanti in buone condizioni o ripararo o sostituire gli altoparlanti se necessario.
Corrente effettiva maggiore della portata del fusibile.	Controllare l'impedenza di carico dell'amplificatore;se è minore di 2 Ohm o 4 Ohm nel caso di collegamento in parallelo, modificare il cablaggio degli altoparlanti in modo da aumentarla.

DATI TECNICI

Amplificatore PA D4000.4
Tipo MOSFET Classo D	collegabile in parallelo
Canali 4 canali
Valore efficace della potenza continua a 4 Ohm	125 W x 4
Valore efficace della potenza continua a 2 Ohm	200 W x 4
Potenza con collegamento in parallelo a 4 Ohm	400 W x 2
Distorsione alla potenza nominale	<0,1%
Impedenza minima con collegamento in parallelo	4 Ohm
Impedenza minima senza collegamento in parallelo	2 Ohm
Rapporto segnale/rumore 105 dB
Risposta in frequenza Da 20 Hz a 20 kHz
Fattore di smorzamento >100
Pendenza del filtro di crossover 12 dB/ottava
Selettoe filtro (anteriori) Tre posizioni: BPE, FULL, HPF (filtro passa basso, intera gamma di frequenze, filtro passa alto)
Gamma di frequenze del filtro passa alto (anteriori)	Da 20 Hz a 4 kHz
Gamma di frequenze del filtro passa basso (anteriori)	Da 50 Hz a 5 kHz
Comando guadagno anteriore Da	200 mV a 6 V

Amplificatore PA D4000.4
Solettoro filtro (postoriore)	Trc posizioni: BPF, FULL, HPF (filtro passa basso, intera gamma di frequenze, filtro passa alto)
Gamma di frequenze del filtro passa alto (posteriore)	Da 20 Hz a 4 kHz
Gamma di frequenze del filtro passa basso (posteriore)	Da 50 Hz a 5 kHz
Comando guadagno postoriore	Da 200 mV a 6 V
Ingressi a livello di linea (Si/No)	Si
Uscito a livello di linea (Si/No)	No
Spia LED di alimentazione	Si
Spia LED di protezione	Si
Tensione di alimentazione	Da 10 V a 16 V
Tipo o portata di fusibile	(1) 40 A (1) 35 A ATC
Connessioni di alimentazione	4 AWG(diametro 5,19 mm)
Connessioni di massa	4 AWG(diametro 5,19 mm)
Connessioni altoparlanti	12 AWG(diametro 2,05 mm)
Altezza	46 mm
Profondità	171,5 mm
Larghezza	277,8 mm
Larghezza con adattatore morsettiera	296,9 mm
Peso	2,7 kg

ÍNDICE

INTRODUÇÃO 57

CONTEÚDO DA EMBALAGEM 57

OUÇA COM CUIDADO 57
