PA D4000.4 - Vocero POLK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de 4 canales Clase D MOSFET
Potencia RMS	125 W x 4 @ 4 ohmios, 200 W x 4 @ 2 ohmios, 400 W x 2 puenteado @ 4 ohmios
Dimensiones (Al x An x Pr)	46 x 277,8 x 171,5 mm (con adaptador de bornes: 296,9 mm de ancho)
Peso	2,7 kg
Alimentación	10 - 16 V CC
Fusibles	2 x ATC: 40 A + 35 A
Respuesta en frecuencia	20 Hz - 20 kHz
Relación señal/ruido	105 dB
Distorsión armónica total	< 0,1 % a potencia nominal
Factor de amortiguamiento	> 100
Impedancia mínima (no puenteado)	2 ohmios
Impedancia mínima (puenteado)	4 ohmios
Filtros integrados	Paso alto (20 Hz - 4 kHz), paso bajo (50 Hz - 5 kHz), banda completa, pendiente 12 dB/octava
Control de ganancia	200 mV - 6 V (delantero y trasero)
Entradas de nivel de línea	Sí (4 pares RCA)
Salidas de nivel de línea	No
Indicadores LED	Encendido (verde) y Protección (rojo)
Protecciones	Cortocircuito, desplazamiento continuo, sobrecalentamiento
Sección de cable recomendada (alimentación/tierra)	4 AWG mínimo
Sección de cable de altavoces	12 AWG
Garantía	1 año (ampliable a 2 años si lo instala un distribuidor autorizado)

Preguntas frecuentes - PA D4000.4 POLK

¿Qué potencia puedo esperar del amplificador PA D4000.4?

El amplificador entrega 125 W x 4 canales a 4 ohmios, 200 W x 4 a 2 ohmios y hasta 400 W x 2 canales en modo puenteado a 4 ohmios.

¿Cómo puentear los canales?

Para puentear, use los bornes marcados con un marco negro. Por ejemplo, para un canal delantero y un canal trasero puenteados, conecte el altavoz entre el borne positivo del canal delantero y el borne negativo del canal trasero. La carga mínima en puenteado es de 4 ohmios.

¿Qué sección de cable de alimentación se recomienda?

Se recomienda usar cable de calibre 4 AWG para la alimentación y la tierra. El fusible del cable de alimentación debe colocarse a menos de 30 cm de la batería.

¿Qué hacer si se enciende el LED de PROTECCIÓN?

El LED de PROTECCIÓN indica un cortocircuito, un desplazamiento continuo o un sobrecalentamiento. Verifique las conexiones de los altavoces, la impedancia (mínimo 2 ohmios no puenteado, 4 ohmios puenteado) y la ventilación del amplificador.

¿Cómo ajustar los filtros integrados?

Use los conmutadores HPF (paso alto), FULL (banda completa) o BPF (paso banda) para cada par de canales. Las frecuencias de corte se ajustan mediante los potenciómetros: paso alto de 20 Hz a 4 kHz, paso bajo de 50 Hz a 5 kHz.

¿Puedo usar el amplificador con una fuente sin salida preamplificada?

Sí, el amplificador dispone de entradas de nivel de línea (RCA) y un control de ganancia ajustable de 200 mV a 6 V para adaptarse a la mayoría de las fuentes.

¿Dónde instalar el amplificador en el coche?

Instálelo en un lugar seco, plano y estable, preferiblemente en el maletero o debajo de un asiento, con al menos 2,5 cm de espacio libre alrededor para la ventilación. Nunca lo instale en el compartimento del motor.

¿Cómo ajustar el nivel de ganancia correctamente?

Baje la ganancia al mínimo, suba el volumen de la fuente al 75-100 % hasta escuchar distorsión, luego reduzca ligeramente. Luego suba la ganancia del amplificador hasta la distorsión y retroceda ligeramente. Esto asegura un ajuste óptimo sin recorte.

¿Qué hacer si el sonido carece de graves?

Verifique la polaridad de los altavoces (cables invertidos anulan los graves), la impedancia (demasiado baja puede limitar los graves) y los ajustes de los filtros (asegúrese de que el filtro paso bajo o banda completa esté seleccionado).

¿Cuál es el consumo eléctrico máximo?

El amplificador está protegido por fusibles de 40 A y 35 A (total 75 A). El consumo depende de la impedancia de los altavoces y del nivel de escucha. Para un funcionamiento óptimo, use una batería y un alternador adecuados.

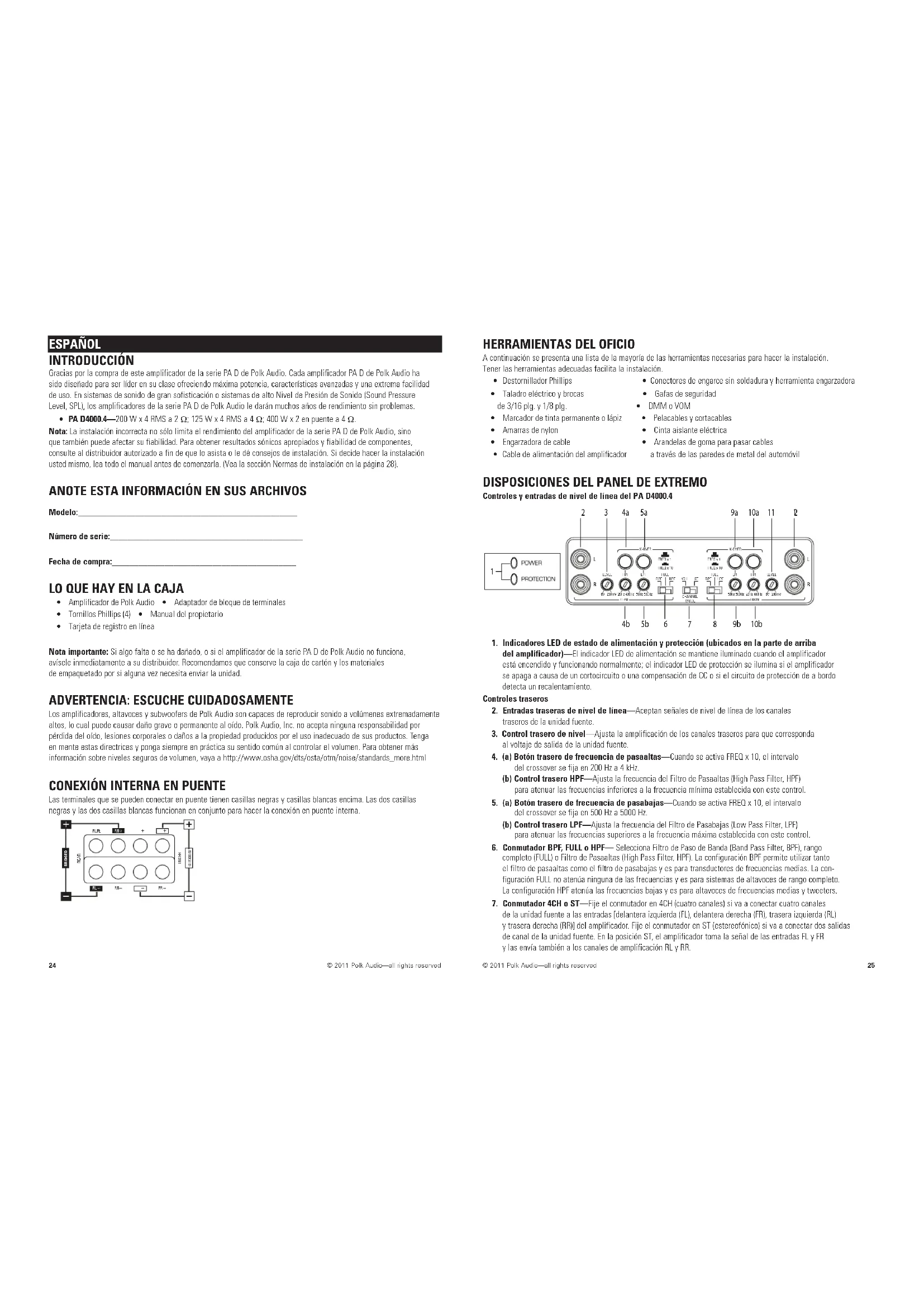

MANUAL DE USUARIO PA D4000.4 POLK

ADVERTENCIA: ESCUCHE CUIDADOSAMENTE 24

CONEXIÓN INTERNA EN PUENTE 24

HERRAMIENTAS DEL OFICIO 25

DISPOSICIONES DEL PANEL DE EXTREMO 25 - 26

Controles y entradas de nivel de línea del PA D5000 5 25 - 26

Entradas de alimentación y salidas de altavoz del amplificador PA D5000.5 26

CABLEADO DEL AMPLIFICADOR....27

Entradas de alimentación 27

Diagrama de cableado de altavoces. 27

Conexión en puente 27

INSTALACIÓN DEL AMPLIFICADOR 28

Ubicaciones de montaje 28

Compartimiento de pasajeros....2B

Maletero 28

NORMAS DE INSTALACIÓN 28 - 29

CONFIGURACIÓN Y DETECCIÓN Y REPARACIÓN DE AVERÍAS 30 - 32

Prueba del sistema 30

Ajuste de sonido del sistema 30

Sugerencias de detección y reparación de averías 31 - 32

ESPECIFICACIONES 33

ESPAÑOL

INTRODUCCIÓN

Gracias por la compra de este amplificador de la serie PA D de Polk Audio. Cada amplificador PA D de Polk Audio ha sido diseñado para ser líder en su clase ofreciendo máxima potencia, características avanzadas y una extrema facilidad de uso. En sistemas de sonido de gran sofisticación o sistemas de alto Nivel de Presión de Sonido (Sound Pressure Level, SPU), los amplificadoras de la serie PA D de Polk Audio le darán muchos años de rondimiento sin problemas.

- PA D4000.4—200 W x 4 RMS a 2 Ω; 125 W x 4 RMS a 4 Ω; 400 W x 2 en puente a 4 Ω.

Note: La instalación incorrecta no sólo limita el rencimiento del amplificador de la serie PA D de Polk Audio, sino que también puede afectar su fiabilidad. Para obtener resultados sónicos apropiados y fiabilidad de componentes, consulte al distribuidor autorizado a fin de que lo asista o le dé consejos de instalación. Si decide hacer la instalación usted mismo, lea todo el manual antes de comenzarla. (Vea la sección Normas de instalación en la página 28).

ANOTE ESTA INFORMACIÓN EN SUS ARCHIVOS

Modelo:

Número de serie:

Fecha de compra:

LO QUE HAY EN LA CAJA

• Amplificador de Polk Audio
• Adaptador de bloque de terminales
  • Tornillos Phillips (4) • Manual del propietario
• Tarjeta de registro en línea

Nota importante: Si algo falta o se ha dañado, o si el amplificador de la serie PA D de Polk Audio no funciona, avisele inmediatamente a su distribuidor. Recomendamos que conserve la caja de cartón y los materiales de empaquetado por si alguna vez necesita enviar la unidad.

ADVERTENCIA: ESCUCHE CUIDADOSAMENTE

Los amplificadores, altavoces y subwucfers de Polk Audio son capaces de reproducir sonido a volúmenes extremadamente altos, lo cual puedo causar daño grave o permanente al oído, Polk Audio, Inc. no acepta ninguna responsabilidad por pérdida del oído, lesiones corporales o daños a la propiedad producidos por el uso inadecuado de sus productos. Tenga en mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen. Para obtener más información sobre niveles seguros de volumon, vaya a http://www.osha.gov/dts/osta/otm/noiso/standards_mora.html

CONEXIÓN INTERNA EN PUENTE

Las terminales que se pueden conectar en puente tienen casillas nogras y casillas blancas encima. Las dos casillas negras y las dos casillas blancas funcionan en conjunto para hacer la conexión en puente interna.

HERRAMIENTAS DEL OFICIO

A continuación se presenta una lista de la mayoría de las herramientas necesarias para hacer la instalación. Tenor las herramientas adecuadas facilita la instalación.

• Destornillador Phillips
  • Taladro eléctrico y brocas
  de 3/16 plg. y 1/8 plg.
  • Marcador de tinta permanente o lápiz
• Amarras de nylon
• Engarzadora de cable

• Cable de alimentación del amplificador

• Conectores de engarce sin soldadura y herramienta engarzadora
  • Gafas de seguridad
  DMM o VOM

• Pelacables y cortacables
  • Cinta aislante eléctrica
  • Arandelas de goma para pasar cables
  a través de las paredes de metal del automóvil

DISPOSICIONES DEL PANEL DE EXTREMO

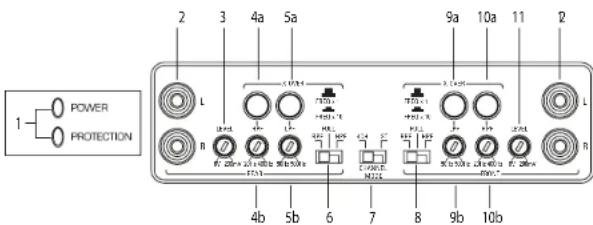

Controles y entradas de nivel de línea del PA D4000.4

1. Indicadores LED de estado de alimentación y protección (ubicados en la parte de arriba del amplificador)—El indicador LED de alimentación se mantiene iluminado cuando el amplificador está onconcido y funcionando normalmente; el indicador LED de protección se ilumina si el amplificador se apage a causa de un cortocircuito o una compensación de CC o si el circuito de protección de a bordo detecta un recalentamiento.

Controles traseros

1. Entradas traseras de nivel de línea—Aceptan señales de nivel de línea de los canales traseros de la unidad fuente.
2. Control trasero de nivel — Ajusta la amplificación de los canales traseros para que corresponda al voltaje de salida de la unidad fuente.
3. (a) Botón trasero de frecuencia de pasaaltas—Cuando se activa FREO x 10, el intervalo del crossover se fija en 200 Hz a 4 kHz.
   (b) Control trasero HPF—Ajusta la frecuencia del Filtro de Pasaaltas (High Pass Filter, HPF) para atenuar las frecuencias inferiores a la frecuencia mínima establecida con este control
4. (a) Botón trasero de frecuencia de pasabajas—Cuando se activa FREQ x 10, el intervalo del crossover se fija en 500 Hz a 5000 Hz.
   (b) Control trasero LPF—Ajusta la frecuencia del Filtro de Pasabajas [Low Pass Filter, LPF] para atenuar las frecuencias superiores a la frecuencia máxima establecida con este control.
5. Conmutador BPF, FULL o HPF—Selecciona Filtro de Paso de Banda (Band Pass Filter, BPF), rango completo (FULL) o Filtro de Pasaaltas (High Pass Filter, HPF). La configuración BPF permito utilizar tanto el filtro de pasaaltas como el filtro de pasabajas y es para transductores de frecuencias medias. La configuración FULL no atenúa ninguna de las frecuencias y es para sistemas de altavoces de rango completo. La configuración HPF atenúa las frecuencias bajas y es para altavoces de frecuencias medias y tweesters.

6. Conmutador 4CH o ST—Fije el conmutador en 4CH (cuatro canales) si va a conectar cuatro canales de la unidad fuente a las entradas (delantera izquierda [FL], delantera derecha [FR]), trasera izquierda (RL) y trasera derecha (RR)) del amplificador. Fije el conmutador en ST (estereofónico) si va a conectar dos salidas de canal de la unidad fuente. En la posición ST, el amplificador toma la soñal de las entradas FL y FR y las envía también a los canales de amplificación RL y RR.

7. Conmutador delantero BPF, FULL o HPF—Selecciona Filtro de Paso de Banda (Band Pass Filter, BPF), rango completo (FULL) o Filtro de Pasaaltas (High Pass Filter, HPF). La configuración BPF permite utilizar tanto el filtro de pasaaltas como el filtro de pasabajas y es para transductores de frecuencias medias. La configuración FULL no atenúa ninguna de las frecuencias y es para sistemas de altavoces de rango completo. La configuración HPF atenúa las frecuencias bajas y es para altavoces de frecuencias medias y tweeters.

8. (a) Botón delantero de frecuencia de pasabajas—Cuando se activa FREQ x 10, el intervalo del crossover se fija en 500 Hz a 5000 Hz.

(b) Control delantero LPF—Ajusta la frecuencia del Filtro de Pasabajas (Low Pass Filter, LPF) para atenuar las frecuencias superiores a la frecuencia máxima establecida con este control.

10 (a) Botón delantero de frecuencia de pasaaltas—Cuando se activa FREO x 10, el intervalo del crossover se fija en 200 Hz a 4000 Hz.

(b) Control delantero HPF—Ajusta la frecuencia del filtro de pasaaltas para atenuar las frecuencias inferiores a la frecuencia mínima establecida con este control.

1. Control delantero de nivel—Ajusta la amplificación de los canales delanteros para que corresponda al voltaje de salida de la unidad fuente.

2. Entradas delanteras de nivel de línea—Aceptan señales de nivel de línea de los canales delanteros de la unidad fuente.

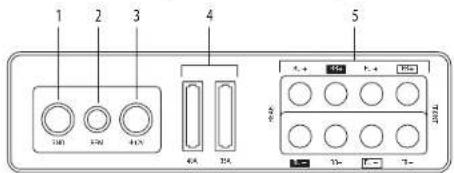

Entradas de alimentación y salidas de altavoz del amplificador PA D4000.4

1. Conexión a tierra (GND)—Conecte esta terminal directamente al chasis de metal del vehículo con el cable más corto posible necesario para hacer esta conexión. Utilice siempre cable de calibre igual o mayor que el del cable de alimentación de 12 V (+). Es necesario raspar el punto de conexión a tierra del chasis para quitarlo la pintura y la suciedad. Utilico solamento conocóteros soldados y/o conocóteros organizados de calidad en ambos extremos de este cable. NO CONECTE esta terminal directamente a la terminal de conexión a tierra de la batería del vehículo ni a ningún otro punto de conexión a tierra de fábrica.
2. Encendido a distancia (REM)—Esta terminal enciende el amplificador cuando se le aplican 12 V (+). Conéctela al conductor de encendido a distancia de la unidad fuente.
3. Alimentación de 12 V (+)—Conecte esta terminal a través de un FUSIBLE o un INTERRUPTOR AUTOMÁTICO a la terminal positiva de la batería del vehículo o a la terminal positiva de una batería de sistema de sonido aislada ADVERTENCIA: Proteja siempre esto cable de alimentación instalándiole un fusible o un interruptor automático del valor nominal apropiado a menos de 12 plq. de la terminal de la batería.
4. Fusibles—Estos fusibles (40 A y 75 Al) protegen el amplificador contra el daño eléctrico interno y está previsto que protejan sólo el amplificador. A todas las otras entradas de alimentación y salidas de altavoces se les debe poner un fusible en la fuente de alimentación.
5. Salida de altavoz—Conecte los altavoces aquí.
6. Adaptador de terminal—El adaptador permite usar cable de hasta calibre 0000AWG en la conexión a tierra y en las conexiones de 12 V (+) (vea la ilustración que se presenta a continuación).

1. Adaptador de terminal

CABLEADO DEL AMPLIFICADOR

Entradas de alimentación y salidas de altavoces

• Fusibles del PA D4000.4: 2 x 40 A, tipo ATC
- Las entradas de alimentación y salidas de altavoces aceptan cable de hasta calibre 4 AWG.
- Se recomienda cable de conexión a tierra y cable de alimentación de calibre 4 AWG para obtener un rendimiento óptimo.
- Conecte la terminal 12 V (+) a la batería a través del portafusibles. Esta conexión le da 12 V (+) de alimentación principal al amplificador.
- El cable de alimentación debe tener un fusible a no más de 12 plg. de la terminal de la batería.
- Conecte a tierra el amplificador en un buen punto de conexión a tierra del chasis lo más cerca posible del amplificador.
- Conecte la terminal REM al conductor de encendido a distancia de la unidad fuente. Esta conexión da 12 V (+) de alimentación para encender el amplificador.
- Agregue cable de conexión a tierra entre la terminal negativa de la batería y el chasis.

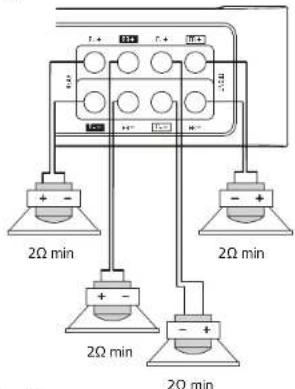

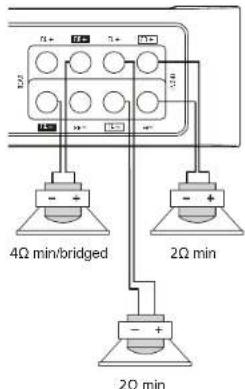

Diagrama de cableado de altavoces del PA D4000.4

Conexión en puente

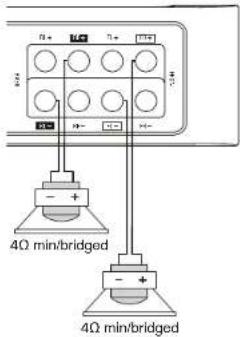

El amplificador permite conectar en puente dos canales de rango completo a establecer un canal de rango completo con mayor potencia de salida. Por ejemplo, cuando un canal delamcor y un canal trasero se conectan como se muestra, la potencia de salida pasa de 125 W por canal a 400 W por canal (con una carga de 4 kg). La configuración más común se muestra en la figura: cuatro canales de rango completo, dos canales de rango completo y un subwoofer en puente o dos subwoofer en puente.

CONEXIÓN INTERNA EN PUENTE

Las terminales que se pueden conectar en puerto tienen casillas negras y casillas blancas encima. Las dos casillas negras y las dos casillas blancas funcionan en conjunto para hacer la conexión en puerto interna.

INSTALACIÓN DEL AMPLIFICADOR

Ubicaciones de montaje

La ubicación de su amplificador depende de varios factores importantes. Debido al pequeño tamaño y bajo perfil de los amplificadoros de la serie PA D de Polk Audio, hay muchas ubicaciones de montaje que producon un rendimiento satisfactorio. Monte siempre el amplificador en un lugar protegido contra los elementos. Además, móntelo en una superficie plana y estable.

NOTA: Se recomienda no montar los amplificadores invertidos, pues esto puede causar un apagado térmico prematuro.

ADVERTENCIA! NO MONTE el amplificador en el compartimiento del motor. Los amplificadores no han sido diseñados para soportar el riguroso ambiente del compartimiento del motor.

Compartimiento de pasajeros

Si va a montar el amplificador en el compartimiento de pasajeros, deje suficiente espacio para la ventilación. Cuando monte el amplificador debajo del asiento, o en un lugar similar, deje un mínimo de 1 plg. de separación alrededor de todo el amplificador para que tenga un enfriamiento adecuado.

Maletero

Montar el amplificador en el maletero da un excelente rendimiento, con tal de que no se restrinja el flujo de aire alrededor del dispizador térmico del amplificador. Para obtener resultados óptimos, monte el amplificador con la mayor cantidad de espacio posible a su alrededor. Este tipo de montaje produce el mejor enfriamiento debido al efecto de convección del chasis del amplificador.

NORMAS DE INSTALACIÓN

La mayoría de los sistemas eléctricos automotrices pueden suministrar la alimentación necesaria a los sistemas que tienen un solo amplificador. Es posible que los sistemas que tienen varios amplificadores necesiten una batería o un alternador de mayor capacidad o un condensador de almacenamiento. Los amplificadores de la serie PA D de Polk Audio generan normalmente una cierta cantidad de calor al funcionar. El área alrededor del amplificador no debe estar ostruida, para permitir una circulación de aire adecuada. Recuende que las mantas de playa, la ropa para lavar de la semana pasada, los libros escolares y los papeles de las tareas escolares colocados encima del amplificador reducen el flujo de aire y pueden dariarlo.

1. Lea este manual cuidadosamente antes de instalar este amplificador.

2. Desconecte la terminal de tierra de la batería antes de hacer conexiones eléctricas.

3. Vea si hay peligros u obstrucciones tales como tanques de gasolina, líneas de freno o combustible y amosos de cablos antes de montar el amplificador.
4. Escoja una ubicación de montaje con acceso y ventilación adecuados que proteja al amplificador contra el calor, la humedad y la suciedad.
5. Evite los bordes de metal afilados cuando encamine los cables hasta el amplificador, y encamine los cables de nivel de línea lejos de los cables de alimentación y otros ameses de cables de automóvil que podrían inducir ruido.
6. El amplificador debe estar conectado a tierra con un cable corto de alto calibre conectado directamente a una superficie de metal limpia sin recubrimiento de ninguna clase, preferiblemente metal de carrocería raspado. No lo conecte a los puntos de conexión a tierra de fábrica, los pernos de los asientos o los soportes soldados por puntos.
7. Instale siempre el fusible de la conexión de alimentación a una distancia de 12 pulgadas de la terminal de la batería. Instale un fusible o un interruptor automático con un valor nominal ligeramente superior al de los fusibles de a bordo del amplificador. Para el calibre del cable de alimentación, tome en cuenta la corriente total del sistema y la longitud del cable. La Asociación Internacional de Desafíos de Sonido Automovilístico (International Auto Sound Challenge Association, IASCA) y otras organizaciones de competencias de sonido de automóvil tienen tablas para esto; usted también puede encontrar una tabla en la guía de estudio de los Profesionales Certificados en Electrónica Móvil (Mobile Electronics Certified Professionals, MECP). Las recomendaciones de calibres mínimos de cable para amplificadores individuales aparecen en la página de especificaciones. Utilice siempre cable del mismo calibre en la conexión a tierra y en la alimentación del amplificador. Examine el cable de conexión

a tierra de la batería del vehículo y, si es necesario, mejórelo agregándole un cable de conexión a tierra del mismo calibro que el del cable de alimentación del amplificador. Recuerdo que el amplificador puede producir su salida nominal sólo si no hay limitaciones de corriente causadas por los cables de alimentación y de conexión a tierra.

1. Este altavoz ha sido diseñado para funcionar con una carga de altavoces de 2 a 8 Ω en canales de rango com- piloto y un mínimo de 4 Ω en canales en pucnte. Tonga en monto que el calor os el onomigo a largo plazo de los componentes electrónicos de automóviles. Mientras más baja sea la carga de altavoz, más calor se genera. Para aplicaciones de altavoces de baja impedancia o instalaciones con poca ventilación, puede ser recomendable instalar un ventilador externo.
2. Las conexiones a tierra y a la batería del vehículo deben hacerse con terminales de anillo engarzado del tamaño apropiado (lo que cuenta os el área de las superficies). También se recomienda soldar las terminales después de engarzarlas.
3. Debido a la fuente de suministro commutable MOSFET de alta frecuencia, generalmente no es necesario ponerle filtro al cable de alimentación (recuerde que el amplificador no puede producir la salida total si se restringe la fuente de alimentación). La conexión a tierra apropiada de la fuente de señal es indispensable para que el amplificador alcance su máximo de rendimiento. Si las entradas de nivel de línea no tienen una conexión a tierra adecuada a través de la fuente de señal, el ruído eléctrico del vehículo puede pasar al sistema.

Instalación paso a paso

1. Determine la ubicación del amplificador. Consulte la sección Ubicaciones de montaje de esta guía para ver información detallada.
2. Decida qué configuración de sistema va a tener su amplificador. Para ver sugerencias de sistema, consulte la sección Diagrama de cableado de altavoces de esta guía.
3. Encamine todos los cables desde la ubicación del amplificador hasta los altavoces, la unidad fuente y la batería. No conecte la batería en este momento. Como presentan un gran potencial de ruido inducido, los cables de altavoz, alimentación y nivel de línea deben pasar lo más lejos posible de sistemas y cables eléctricos de fábrica.
4. Haga los agujeros de montaje para el amplificador. Piense antes de taladrar. Los tanques de gasolina, las líneas de combustible y otras obstrucciones tienen la maía costumbre de escondense. Para obtener los mejores resultados, marque la posición de los agujeros de montaje con un marcador y haga estos agujeros con una broca perforadora estándar de 1/8 de pulgada.
5. Monte el amplificador. El amplificador debe ir montado en una superficie plana. Si esto no es posible, no apriete en exceso los tornillos para que el chasis del amplificador no se tuerza o se doble.
6. Pase la llave de encendido del vehículo a la posición de apagado.
7. Desconecto la terminal de conexión a tierra de la batería del vehículo.
8. Conecte los cables de alimentación al amplificador (primero la terminal a tierra, luego la de 12 V (+) y finalmente la del control remoto, REM).
9. Conecte los cables de altavoz y los cables de nivel de línea al amplificador. Verifique la calidad de las conexiones de señal y de altavoz. Esto determina en última instancia el rendimiento del amplificador de la serie FA D de Polk Audio. Consulte las secciones Controles y entradas de nivel de línea y Diagrama de cableado de altavoces de esta guía para ver las instrucciones de cableado correctas.
10. Vuelva a conectar la terminal de conexión a tierra de la batería después de hacer las conexiones de nivel de línea, de altavoz y de alimentación.
11. Fije los crossovers. Consulte la sección Controles y entradas de nivel de línea de este manual para ver instrucciones detalladas.
12. Una vez que esté satisfecho de que todas las conexiones y configuraciones sean correctas, instale el fusible cerca de la batería del vehículo y proceda a la sección Prueba del sistema de este manual.

¡ADVERTENCIA! NO exceda nunca el valor nominal del fusible recomendado para este amplificador. Hacerlo dará como resultado anulación de la garantía y posible daño al amplificador.

CONFIGURACIÓN Y DETECCIÓN Y REPARACIÓN DE AVERÍAS

Prueba del sistema

Después de terminar la instalación, es necesario poner a prueba el sistema. Esto contribuirá a garantizar años de funcionamiento sin problemas. Consulto las instrucciones que aparecen a continuación cuando ponga a prueba el sonido de su amplificador de la serie FA D de Polk Audio.

1. Revise todas las conexiones de cableado para asegurarse de que sean correctas y estén firmes.

2. Baje el control de volumen de la fuente de señal hasta el mínimo. Fije los controles de tono, incluso el de sonoridad, en sus posiciones de anulación.

3. Gire los controles de nivel del amplificador hasta sus posiciones de mínimo.

4. Encienda la unidad fuente. Vea si el indicador LED de alimentación, ubicado en la parte de arriba del amplificador, está encondido. Si no lo está, consulte las secciones Entradas de alimentación y salidas de altavocos y Sugerencias de detección y reparación de averías de este manual para ver las instrucciones.

5. Si está utilizando una unidad fuente de posventa, gire los controles de nivel del amplificador aproximadamente un cuarto de vuelta a partir de la posición de mínimo. Aumente lentamente el nivel de volumen de la unidad fuente escuchando la salida del sistema. Si no oye ningún sonido, o si la salida está distorsionada, apague el sistema inmediatamente. Consulte las socciones Entradas de alimentación y salidas de altavoces y Sugorancias de detección y reparación de averías de este manual para resolver los problemas de instalación.

6. Asegúrese de que la salida de cada canal sea correcta. Si configura los crossovers activos, revisellos para asogurarseo de que cada salida del amplificador sea correcta. Cuando configure los crossovers activos en altavocos de rango de frecuencias medias y tweesters, no fijo frecuencias de crossover menores que las recomendadas. Si el sistema no está configurado correctamente, consulte la sección Controles y entradas de nivel de línea de este manual para tomar medidas correctivas.

7. Si la salida es clara y sin distorsión, continúe con la sección Ajuste de sonido del sistema.

Ajuste de sonido del sistema

Una vez que haya verificado el funcionamiento del sistema, ajustele el sonido. Esto se logra fijando los controles de nivel y ajustando los crossovers internos. (Vea la sección Controles y entradas de nivel de línea, en la página 25).

1. Gire el control de volumen de la fuente de señal hasta el mínimo. Fije los controles de tono, incluso el de sonoridad, en sus posiciones de anulación.

2. Gire los controles de nivel del amplificador hasta sus posiciones de mínimo.

3. Escoja música con alto contenido dinámico que le guste, que le sea conocida y que vaya a reproducir con mayor frecuencia en el sistema.

4. Gire el control de volumen de la unidad fuente hasta su mayor nivel de salida sin distorsión. Si no tiene equipo de prueba, osto punto debe estar entre tres cuartos y el máximo de volumen, dependiendo de la calidad de la unidad fuente. Escuche atentamente. Si oye distorsión, reduzca el volumen de la unidad fuente hasta que la salida pierda la distorsión. Deje el control de volumen en esta posición mientras ajusta el sistema.

5. Escuchando la música dinámica escogida, suba el control de nivel correspondiente a la salida de frecuencias medias hasta que ciga una ligera distorsión y luego bájelo levemente hasta que la distorsión desaparezca. Dependiendo del sistema, es posible que la salida de altavoz de frecuencias medias esté en el mismo canal que la salida de twector.

6. Suba el control de nivel correspondiente a la salida de tweeter hasta que ciga una ligera distorsión y luego bajelo levemente hasta que la distorsión desaparezca. Dependiendo del sistema, es posible que la salida de altavoz de frecuencias medias esté en el mismo canal que la salida de tweeter.

7. Hágale ajustos menores al nivel de salida entre las frecuencias medias y los tweoters. Consulte la sección Controles y entradas de nivel de línea de este manual para ver instrucciones detalladas.

8. Repita los pasos 5 a 7 con los altavoces traseros. Si no tiene altavoces traseros, continúe con el paso 10.

9. Fije los niveles de los altavoces de frecuencias medias y los tweeters delanteros y traseros para lograr un equilibrio dolantero/trasero óptimo.

10. Gire el control de nivel correspondiente a la salida de woofer hasta que oiga una ligera distorsión y luego bájelo levemente hasta que la distorsión desaparezca.

11. Hágale ajustes menores al nivel de salida de los altavoces satélite y los woofers. Consulte la sección Controles y entradas de nivel de línea de este manual para vor instrucciones detalladas. Ajuste el nivel de salida de bajos del woofer para que corresponda a los requisitos de sonido del sistema.

12. Disfrute de su maravilloso sistema de sonido de la serie PA D de Polk Audio.

SUGERENCIAS DE DETECCIÓN Y REPARACIÓN DE AVERÍAS

Síntoma Causa probable Medidas a tomar
No hay salida
El encendido a distancia está bajo o no funciona.	Revise el encendido a distancia en el amplificador y repárolo según sea necesario.
Fusible quemado. Verifique la integridad del cable de alimentación y vea si hay cortocircuitos en los altavoces. Repárelos según sea necesario y cambie el fusible.
Los cables de alimentación no están conectados.	Revise las conexiones del cable de alimentación y del cable de conexión a tierra y repárelas según sea necesario.
La salida de sonido no está conectada.	Revise las conexiones de nivel de línea y repárelas o cámbielas según sea necesario.
Los cables de altavoz no están conectados.	Revise los cables de altavoz y repárelos o cámbielos según sea necesario.
Los altavoces están quemados.	Pruebe el sistema con altavocos que funcionen y repare o cambie los altavoces según sea necesario.
El sonido va y viene cíclicamente
La protección térmica se activa cuando la temporatura del disipador térmico supera los 85 °C (185 °F).	Asegúrese de que haya ventilación adecuada para ol amplificador y mejoró la ventilación según sea necesario.
Entradas de sonido malas o flojas.	Revise las conexiones de nivel de línea y repárelas o cámbielas según sea necesario.
Conexiones de alimentación flojas.	Revise los cables de alimentación y las conexiones a tierra y repárelas o cámbielas según sea necesario.
Salida distorsionada
La sensibilidad de nivel del amplificador es demasiado alta y excede la capacidad máxima del amplificador.	Vuelva a ajustar la amplificación. Consulte la sección Újuste de sonido del sistema de este manual para ver instrucciones detalladas.
La carga de impedancia para el amplificador es demasiado baja.	Revise la carga de impedancia de altavoz. Si es menos de 2 Ω (4 Ω mínimo en puerter), vuelva a cablear los altavoces para generar mayor impedancia.
Cortocircuito en los cables de altavoz.	Revise los cables de altavoz y repárelos o cámbielos según sea necesario.
El altavoz no está conectado correctamente al amplificador.	Revise los cables de altavoz y repárelos o cámbielos según sea necesario. Consulte la sección Diagrama de cableado de altavoces de este manual para ver instrucciones detalladas.
El crossover interno no se ha fijado correctamente para los altavoces.	Vuelva a ajustar los crossovers. Consulte la sección Controles y entradas de nivel de línea de este manual para ver instrucciones detalladas.
Los altavoces están quemados.	Pruebe el sistema con altavoces que funcionen y repare o cambie los altavocos quemados según sea necesario.

SUGERENCIAS DE DETECCIÓN Y REPARACIÓN DE AVERÍAS

Síntoma Causa probable Medidas a tomar
Mala respuesta de bajos
Los altavoces cableados con la polaridad equivocada causan cancelación a frecuencias bajas.	Revise la polaridad de los altavoces y cámbiela según sea necesario.
El crossover se ha configurado incorrectamente.	Vuelva ajustar los crossovers. Consulte la sección Controles y entradas de nivel de línea de este manual para ver instrucciones detalladas.
La carga de impedancia para el amplificador es demasiado baja.	Revise la carga de impedancia de altavoz. Si es menos de 2 Ω 14 Ω mínimo en puerter, vuelva a cablear los altavocos para gonderar mayor impodancia.
El fusible de la bateria se quema
Cortocircuito en el cable de alimentación o cableado incorrecto.	Revise los cables de alimentación y de conexión a tierra y repácelos según sea necesario.
El valor nominal del fusible es menor que lo recomendado.	Cambie el fusible por uno de valor nominal apropiado.
La corriente real excede el valor nominal del fusible.	Revise la carga de impedancia de altavoz. Si es menos de 2 Ω 14 Ω mínimo en puerter, vuelva a cablear los altavocos para gonderar mayor impodancia.
El fusible del amplificador se quema
El valor nominal del fusible es menor que lo recomendado.	Cambio el fusible por uno de valor nominal apropiado.
La carga de impedancia para el amplificador es demasiado baja.	Revise la carga de impedancia de altavoz. Si es menos de 2 Ω 14 Ω mínimo on puerter, vuelva a cablear los altavoces para gonderar mayor impodancia.
El altavoz está quemado y tiene un cortocircuito en las salidas.	Pruebe el sistema con altavoces que funcionen y repare o cambio los altavocos quemados según sea necesario.
La corriente real excedo el valor nominal del fusible.	Revise la carga de impedancia de altavoz. Si es menos de 2 Ω 14 Ω mínimo en puerter, vuelva a cablear los altavoces para gonderar mayor impodancia.

ESPECIFICACIONES

Amplificador PA D4000.4
Tipo MOSFET Clase D con	opción de conexión en puente
Canales 4 canales
Potencia continua RMS a 4 Ω	125 W x 4
Potencia continua RMS a 2 Ω	200 W x 4
Potencia en puente a 4 Ω 400	W x 2
Distorsión a la potencia nominal	<0.1%
Impedancia mínima en puente 4 Ω
Impodancia mínima sin puente 2 Ω
Relación de señal a ruido 105 dB
Respuesta de frecuencias	20 Hz-20 kHz
Coeficiente de amortiguamiento	>100
Pendiente del filtro de crossover (dB/octava)	12 dB/octava
Commutador do filtro (delantero)	3 posiciones (HPF, Full, BPF)
Rango de frecuencias del filtro de pasaltas (delantero)	20 Hz a 4 kHz
Rango de frecuencias del filtro de pasabajas (delantero)	50 Hz a 5 kHz
Control delantero de amplificación	200 mV a 6 V

Amplificador PA D4000.4
Commutador de filtro (trasoro)	3 posiciones (HPF, Full, BPF)
Rango de frecuencias del filtro de pasaltas (trasoro)	20 Hz a 4 kHz
Rango de frecuencias del filtro de pasabajas (trasoro)	50 Hz a 5 kHz
Control trasoro de amplificación	200 mV a 6 V
Entradas de nivel de línea (s/n)	Sí
Salidas de nivel de línea (s/n)	No
Indicador LED de alimentación	Sí
Indicador LED de protección	Sí
Voltaje de alimentación	10 V a 16 V
Fusibles: valor nominal y tipo	{1} 40 A {1} 35 A, tipo ATC
Entradas de alimentación y salidas de altavoces	4 AWG
Conexiones a tierra	4 AWG
Conexiones de altavoces	12 AWG
Altura	1 13/16 plg. (46 mm)
Fondo	6 3/4 plg. (171.5 mm)
Ancho	10 15/16 plg. (277.8 mm)
Ancho con adaptador de terminales	11 11/16 plg. (296.9 mm)
Peso	5 lbs (2.7 kg)

INHALT

EINFÜHRUNG 35

KARTONINHALT 35

- Amplificador Polk Audio - Adaptador de bloco de terminais

1. Adaptador de terminal
