BEDIENUNGSANLEITUNG PA D4000.4 POLK

RÉGLAGE ET DÉPANNAGE

• PA D4000.4—200Wx4RMSbei2Ohm;125Wx4RMSbei4Ohm;400Wx2imBrückenmodusbei4Ohm. Hinweis: EineunsachgemäßeInstallationkanndieLeistungIhresPolkAudioPA-D-Verstärkersreduzierenundmöglicher- weiseauchdieZuverlässigkeitdiesesVerstärkersbeeinträchtigen.UmeinengutenKlangundeinenzuverlässigenBetrieb der Komponenten zu gewährleisten, wenden Sie sich bitte an Ihren autorisierten Fachhändler, um Hilfe oder Ratschläge bezüglichderInstallationzuerhalten.WennSiedieInstallationselbstausführen,solltenSieunbedingtvorBeginnder Installation das gesamte Handbuch durchlesen (siehe „Installationsrichtlinien“ auf Seite 39).

• PolkAudio-Verstärker • Terminalblock-Adapter

• Kreuzschlitzschrauben(4) • Benutzerhandbuch

• Online-Registrationskarte Wichtiger Hinweis:FallsSieSchädenoderfehlendeTeilebemerkenoderderPolkAudio-Verstärker der PA-D-Serie nicht funktioniert, kontaktieren Sie bitte sofort Ihren Händler. Behalten Sie den Originalkarton unddasVerpackungsmaterial,umdasProduktinZukunfttransportierenzukönnen. WARNUNG: VORSICHT BEIM ZUHÖREN! PolkAudio-Verstärker,-Lautsprecherund-SubwooferkönnenextremhoheLautstärkepegelerzeugen,dieschwere oderpermanenteHörschädenverursachenkönnten.PolkAudioistfüraufdenMissbrauchseinerProduktezurückzufüh- rendeHörschäden,VerletzungenoderSachschädennichthaftbar.BeachtenSiedieseRichtlinienundbegrenzenSiedie LautstärkeaufeinvernünftigesMaß.WeitereInformationenübersichereLautstärkepegelfindenSieunter:www.osha. gov/dts/osta/otm/noise/standards_more.html

INTERNER BRÜCKENMODUS

Terminals,dieimBrückenmodusverwendetwerdenkönnen,werdendurchdieschwarzenundumrandeten KästchenüberdemTerminalmarkiert.DiebeidenschwarzenKästchenunddiebeidenumrandetenKästchen bildenzusammeneineinterneBrückenschaltung. LLRR BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED RL FL

RR FR RL FL RL FL SUB RR FR RR FR SUB RL FL PA D2000.2 PA D4000.4 PA D5000.536 © 2011 Polk Audio—all rights reserved © 2011 Polk Audio—all rights reserved 37 DIE WERKZEUGE EsfolgteineListederwichtigstenfürdieInstallationnotwendigenWerkzeuge. Wenn Sie die richtigen Werkzeuge haben, wird die Installation viel einfacher.

• Kreuzschlitzschraubendreher • Klemmvorrichtungenfürlötfreie

• Schutzbrille VerbindungenundKrimpwerkzeug

• WasserfesterFilzstiftoderBleistift • Bohrmaschineund3/16-und1/8-Zoll-Bohrer

• Digital-MultimeteroderVoltmeter • Nylonriemen

• AbisolierwerkzeugundDrahtschneider • Crimpzange

• Isolierband • Schutztüllen,umKabeldurchMetallwändeimAutozuführen

• Verstärker-Netzkabel

LAYOUTS DER ENDABDECKUNG

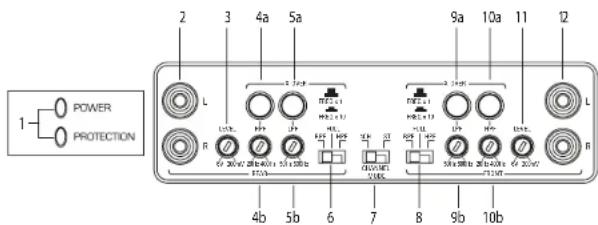

Line-Level-Eingänge/Steuerelemente des PA D4000.4

1. Status-LEDs (oben am Verstärker): Netz und Schutzfunktion—DieNetz-LEDleuchtetauf,umanzuzeigen,

dassderVerstärkereingeschaltetistundnormalfunktioniert.DieSchutzfunktions-LEDleuchtet,wennderVerstärker wegen eines Kurzschlusses, eines Gleichspannungsoffsets oder wegen einer durch die integrierte Schutzschaltung entdeckten Überhitzung ausgeschaltet wird. Hintere Regler

2. Hintere Line-Level-Eingänge—FürLine-Level-EingängevondenhinterenKanälendesAutoradios.

3. Hinterer Pegelregler—RegeltdenVerstärkungsfaktorderhinterenKanäle,

um sie an die Ausgangsspannung des Autoradios anzupassen.

4. (a) Hintere Hochpassfrequenz-Taste—WennFREQx10gedrücktwird,steigt

der Crossover-Bereich auf 200 Hz - 4 kHz. (b) Hinterer HPF-Regler—Stellt die Hochpassfilterfrequenz ein, um Frequenzen unterhalb des am Regler eingestellten Werts abzuschwächen.

5. (a) Hintere Tiefpassfrequenz-Taste—WennFREQx10gedrücktwird,steigtder

Crossover-Bereich auf 500 Hz - 5 kHz. (b) Hinterer LPF-Regler—Stellt die Tiefpassfilterfrequenz ein, um Frequenzen oberhalb des am Regler eingestellten Werts abzuschwächen.

6. Hinterer BPF/FULL/HPF-Schalter—WähltVollbereich,HochpassfilteroderBandpassfilter.DieEinstellung

„BPF“ ermöglicht es Ihnen, sowohl den Hochpassfilter als auch den Tiefpassfilter zu verwenden, und wird fürMitteltönergewählt.DieEinstellung„FULL“schwächtkeineFrequenzenabundwirdfürVollbereichs- Lautsprechersysteme verwendet. Die Einstellung „HPF“ schwächt niedrige Frequenzen ab und wird fürMittel-undHochtönerverwendet.

7. Kanalmodus-Schalter (ST/4CH)—StellenSiediesenSchalterauf4CH,wennSiedasAutoradioüber

vierKanalausgängemitdenEingängen(VL,VR,HL,HR)amVerstärkerverbinden.StellenSiedenSchalter auf ST (Stereo), wenn Sie zwei Kanalausgänge am Autoradio verwenden. In der ST-Position nimmt der VerstärkerdenSignaleingangamvorderenlinkenundrechtenEingangundsendetdiegleichenSignale auchandenhinterenlinkenundrechtenVerstärkerkanal.

8. Vorderer BPF/FULL/HPF-Schalter—WähltVollbereich,HochpassfilteroderBandpassfilter.

Die Einstellung „BPF“ ermöglicht es Ihnen, sowohl den Hochpassfilter als auch den Tiefpassfilter zuverwenden,undwirdfürMitteltönergewählt.DieEinstellung„FULL“schwächtkeineFrequenzen abundwirdfürVollbereichs-Lautsprechersystemeverwendet.DieEinstellung„HPF“schwächt niedrigeFrequenzenabundwirdfürMittel-undHochtönerverwendet.

9. (a) Vordere Tiefpassfrequenz-Taste—WennFREQx10gedrücktwird,steigt

der Crossover-Bereich auf 500 Hz - 5 kHz. (b) Vorderer LPF-Regler—Stellt die Tiefpassfilterfrequenz ein, um Frequenzen oberhalb des am Regler eingestellten Werts abzuschwächen. 10 (a) Vordere Hochpassfrequenz-Taste—WennFREQx10gedrücktwird,steigt der Crossover-Bereich auf 200 Hz - 4 kHz. (b) Vorderer HPF-Regler—Stellt die Hochpassfilterfrequenz ein, um Frequenzen unterhalb des am Regler eingestellten Werts abzuschwächen.

11. Vorderer Pegelregler—RegeltdenVerstärkungsfaktordervorderenKanäle,

um sie an die Ausgangsspannung des Autoradios anzupassen.

12. Vordere Line-Level-Eingänge—FürLine-Level-EingängevondenvorderenKanälendesAutoradios.

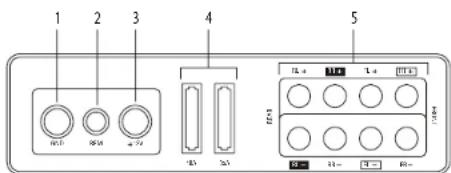

Netzanschlüsse/Lautsprecherausgänge des PA D4000.4

1. GND (Masse)—VerbindenSiediesenAnschlussdirektmitdemKarosserieblechundverwendenSiehierzueinen

möglichstkurzenDraht.VerwendenSieimmerDrahtmitdergleichenodergrößerenStärkewiedas+12-Volt- Stromkabel.DerAnschlusspunktanderKarosseriesolltevonLackundSchmutzfreigekratztwerden.Verwenden SieanbeidenEndendiesesKabelsnurhochwertigeQuetsch-und/oderLötverbindungen.VerbindenSiediesen AnschlussNICHTdirektmitdemMasseanschlussderFahrzeugbatterieoderanderenWerks-Erdungsstellen.

2. REM (Ferneinschaltung)—DieserAnschlussschaltetdenVerstärkerein,wenn+12VoltSpannunganliegt.

VerbindenSieihnmitdemFerneinschaltkabeldesAutoradios.

3. +12 V Power—VerbindenSiediesenAnschlussübereineSICHERUNGodereinenTRENNSCHALTER

mit dem Pluspol der Fahrzeugbatterie oder dem Pluspol einer isolierten Audiosystem-Batterie. WARNUNG:SchützenSiediesesStromkabelimmerdurchdenEinbaueinerSicherungoder eines Trennschalters der passenden Größe innerhalb von 30 cm vom Batterieanschluss.

4. Fuse (Sicherung)—DieseSicherungen(40A&35A)schützendenVerstärkergegeninterneelektrische

BeschädigungunddienennurzumSchutzdesVerstärkers.AlleanderenStromanschlüssesolltenander Stromquelle abgesichert werden.

5. Speaker Output (Lautsprecherausgang)—Schließen Sie die Lautsprecher hier an.

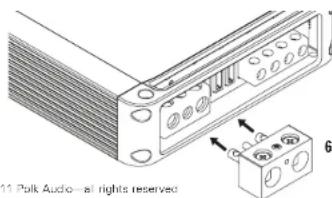

6. Terminal-Adapter—DerAdapterermöglichtdieVerwendungvonKabelnbiszu0000AWGfür

dieMasseverbindungunddie+12V-Verbindungen(sieheuntenstehendeAbbildung).

VERSTÄRKERANSCHLUSS Stromanschlüsse

• PAD4000.4Sicherungsgröße:2x40AMPATC.

• Stromanschlüssemitbiszu4AWGDrahtdicke.

• 4AWGStrom-undErdungskabelwerdenfüroptimaleLeistungempfohlen.

• DurchSicherungsfassung+12VandieBatterieanschließen.DieserAnschlussliefert+12VStromandenVerstärker.

• DasStromkabelmussinwenigerals30cmAbstandvonderBatterieabgesichertwerden.

• DerVerstärkermussaneinemgutenChassis-Erdungspunktgeerdetwerden,dernichtzuweitentferntist.

• SchließenSiedenREM-AnschlussandieFernanschaltungsleitungdesAutoradiosan.DieserAnschluss liefert+12VStromzumEinschaltendesVerstärkers.

• FügenSiezwischendemnegativenBatteriepolunddemChassiseinweiteresErdungskabelein. Lautsprecher-Anschlussdiagramm PA D4000.4 Brückenmodus DerVerstärkerkannimBrückenmoduszweiVollbereichskanäle zueinemVollbereichskanalmithöhererLeistungzusammenfassen. Wenn beispielsweise ein vorderer und ein hinterer Kanal wie gezeigt verbunden sind, steigt die Leistung von 125 W pro Kanal auf 400 W pro Kanal (bei 4 Ohm Lastwiderstand). Die häufigsten Konfigurationen werdenindieserAbbildunggezeigt:vierVollbereichskanäle,zwei VollbereichskanäleundeinSubwooferimBrückenmodusoder zweiSubwooferimBrückenmodus. Interner Brückenmodus Terminals,dieimBrückenmodusverwendetwerdenkönnen, werdendurchdieschwarzenundumrandetenKästchenüber dem Terminal markiert. Die beiden schwarzen Kästchen und die beiden umrandeten Kästchen bilden zusammen eine interneBrückenschaltung. LL RR BRIDGED

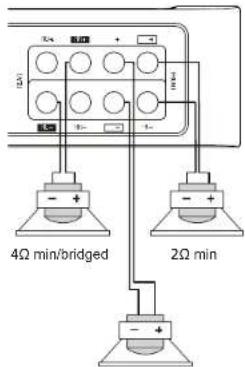

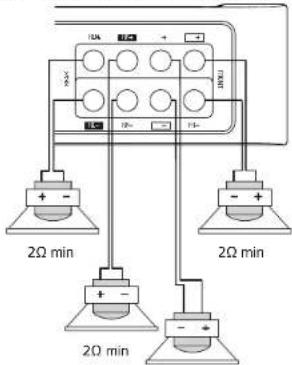

1Ω min 4Ω min 2Ω min 2Ω min 2Ω min 4Ω min 4Ω min/bridged 4Ω min/bridged VERSTÄRKERINSTALLATION Einbaupositionen DerEinbauortdesVerstärkershängtvonmehrerenwichtigenFaktorenab.AufgrundderniedrigenHöheundkom- paktenBauweisederPolkAudio-VerstärkerderPA-D-SeriegibtesvielemöglicheEinbauorte,dieeineausreichende Verstärkerleistunggewährleisten.InstallierenSiedenVerstärkerstetsaneinervordenElementengeschütztenStelle. ZudemmüssenSiedenVerstärkeraufeinerstabilen,ebenenOberflächeinstallieren. HINWEIS:DerumgekehrteEinbauvonVerstärkernistnichtzuempfehlen,dadieszueinemvorzeitigen AuslösendesÜberhitzungsschutzesführenkann. WARNUNG! InstallierenSiedenVerstärkerNIEimMotorraum.Verstärkersindnichtfürdieraue Umgebung des Motorraums konzipiert. Fahrgastraum WennSiedenVerstärkerimFahrgastrauminstallierenwollen,müssenSieaufausreichendenFreiraumzurLüftung achten.BeimEinbaueinesVerstärkersuntereinemSitzoderineinemähnlichenBereichmüssenSiemindestens 2,5cmFreiraumumdenVerstärkerherumlassen,umihnausreichendzukühlen. Kofferraum DerEinbaudesVerstärkersimKofferraumbietethervorragendeLeistung,solangederLuftstromumdenKühlkörperdes Verstärkersnichtbehindertwird.LassenSieumdenVerstärkermöglichstvielFreiraum,umdiebestenErgebnissezuerz- ielen.DieseEinbaumethodebietetaufgrunddesKonvektionseffektsdesVerstärkergehäusesdiebesteKühlung. INSTALLATIONSRICHTLINIEN DiemeistenFahrzeugekönnengenugStromfürSystememiteinemVerstärkerliefern.SystememitmehrVerstärkern benötigen eventuell eine stärkere Batterie, Lichtmaschine oder den Einsatz eines Speicherkondensators. Polk Audio- VerstärkerderPA-D-SerieerzeugenimNormalbetriebeinegewisseWärmemenge.VergewissernSiesich,dassdie LuftzirkulationumdenVerstärkernichtbehindertwird.DenkenSiedaran,dassBadetücher,dieWäschederletztenWoche, SchulbücherundHausaufgaben,diemanaufdemVerstärkerstapelt,denLuftstrombeeinträchtigenundSchädenverursa- chen können.

1. LesenSiebittediesesBenutzerhandbuchvorInstallationdesVerstärkerssorgfältigdurch.

2. TrennenSiedenMasseanschlussderBatterie,bevorSieelektrischeVerbindungenherstellen.

3. Suchen Sie nach Gefahrenstellen oder Hindernissen wie Benzintank, Benzinleitungen bzw.

BremsleitungenoderKabelbäumen,bevorSiedenVerstärkereinbauen.

4. WählenSieeinenEinbauort,derleichtzugänglichundausreichendbelüftetistundden

VerstärkervorHitze,FeuchtigkeitundSchmutzschützt.

5. VermeidenSiebeimVerlegenderKabelzumVerstärkerscharfeMetallkantenundverlegenSiedie

RCA-Kabel von Stromkabeln und anderen Kabelbäumen entfernt, die Störungen verursachen könnten.

6. DerVerstärkersolltemiteinemkurzen,starkenDrahtdirektmiteinerblankenMetallstelleamAutoverbunden

werden,ambesteneineabgeschabteStelledesKarosserieblechs.VerwendenSiekeineWerks-Erdungsstellen, Sitzbolzen oder punktgeschweißte Halterungen.

7. VersehenSieIhreStromleitunginnerhalbvon30cmvomMasseanschlussderBatteriemiteinerSicherung.

VerwendenSieeineSicherungodereinenTrennschaltermiteinerhöherenWertungalsdieintegrierte(n) Sicherung(en)des/derVerstärker(s).BeiderWahlderStärkedesKabelssolltederGesamtstromverbrauch des Systems und die Länge des Kabels in Betracht gezogen werden. IASCA und andere Autosoundwettbewerbs- OrganisationenhabenTabellendafür,undSiekönnenaucheineTabelleimMECP-Leitfadenfinden.AufderSeite mitdentechnischenDatenfindenSiedieempfohleneMindestdrahtstärkefürdiejeweiligenVerstärker.Verwenden SiefürdasMassekabeldesVerstärkersstetsdiegleicheDrahtstärkewiefürdessenStromkabel.ÜberprüfenSie dasMassekabelderAutobatterieundverbessernSiees,fallsnötig,indemSieeinenweiterenMassedrahthinzufü- gen,derdiegleicheDrahtstärkewiedasNetzkabeldesVerstärkershat.DenkenSiedaran,dassderVerstärker seineNennleistungnurdannerbringenkann,wennernichtdurchStrom-undMassekabelbegrenztwird.40 © 2011 Polk Audio—all rights reserved © 2011 Polk Audio—all rights reserved 41

8. DieserVerstärkeristaufeinenLautsprecherwiderstandvon2bis8OhmbeiVollbereichslautsprechernundvon

mindestens4OhmfürKanäleimBrückenmodusausgelegt.DenkenSiedaran,dasslangfristigdieHitzederFeind der Autoelektronik ist, und je niedriger die Impedanz ist, desto mehr Hitze wird erzeugt. Bei Lautsprechern mit niedrigerImpedanzoderInstallationenmiteingeschränkterLüftungwäreeinexternerLüfterempfehlenswert.

9. Die Batterie- und Masseverbindungen zum Auto sollten mit Quetschringverbindungen passender Größe

(dieOberflächeistwichtig)durchgeführtwerden;einVerlötennachdemQuetschenistebenfallszuempfehlen.

10. Aufgrund des Hochgeschwindigkeits-MOSFET-Schaltnetzgeräts ist ein Filter am Stromkabel meist nicht erforderlich

(denkenSiedaran,dassderVerstärkernichtseinevolleLeistungerbringenkann,wenndieStromversorgung eingeschränktist).Esistunbedingterforderlich,dieSignalquellefachgemäßzuerden,damitderVerstärker seineSpitzenleistungerreichenkann.WenndieRCA-EingängenichtausreichendüberdieSignalquellegeerdet sind, können elektrische Interferenzen aus dem Fahrzeug vom System empfangen werden. Schrittweise Installation

1. LegenSiedenEinbauortdesVerstärkersfest.SiehehierzudenAbschnittEinbaupositionenindieserAnleitung.

2. WählenSiedieSystemkonfigurationIhresVerstärkers.VorschlägehierzufindenSieimAbschnittLautsprecher-

Anschlussdiagramme in dieser Anleitung.

3. VerlegenSiealleKabelvomVerstärkerzudenLautsprechern,zumAutoradioundzurBatterie.Schließen

SiejetztdieBatterienochnichtan.VerlegenSieLine-Level-undStrom-undLautsprecherkabelvonden werksseitig installierten Stromkabeln entfernt, da diese Störungen verursachen können.

4. BohrenSiedieVerstärker-Befestigungslöchervor.DenkenSienach,bevorSiebohren.Benzintanks,Benzin-

leitungenundandereHindernissesindoftschwerzusehen.VerwendenSieeinenMarkierstift,umdie Befestigungslöcherzumarkieren,undbohrenSiediesemiteinemstandardmäßigen1/8-Zoll-Bohrervor.

5. BauenSiedenVerstärkerein.StellenSiesicher,dassderVerstärkeraufeinerebenenOberflächeinstalliert

wird.Wenndiesnichtmöglichist,dürfenSiedieSchraubennichtzufestanziehen,damitwederdasChassis nochderVerstärkerverbogenwerden.

6. DrehenSiedenZündschlüsselaufdieAus-Position.

7. Trennen Sie den Masseanschluss der Fahrzeugbatterie.

8. SchließenSiedieStromkabelandenVerstärkeran(erstErdung,dann+12VundREM).

9. SchließenSiedieLine-Level-undLautsprecherkabelandenVerstärkeran.PrüfenSiedieQualitätderLautsprecher-

undSignalanschlüsse.DieswirdletztendlichdieLeistungIhresPolkAudio-VerstärkersderPA-D-Seriebestimmen. Die Abschnitte Line-Level-Eingänge/Steuerelemente und Lautsprecher-Anschlussdiagramme in dieser Anleitung enthalten die fachgerechten Anschlussanweisungen.

10. SchließenSienachderVerbindungderStrom-,Lautsprecher-undLine-Level-KabeldenMasseanschluss

wieder an die Batterie an.

11. Stellen Sie die Crossover-Einheiten ein. Detaillierte Anweisungen finden Sie im Abschnitt Line-Level-

Eingänge/Steuerelemente in dieser Anleitung.

12. WennSiesichergestellthaben,dassalleVerbindungenundEinstellungenkorrektsind,installieren

SiedieSicherunginderNähederFahrzeugbatterieundfahrenmitdemAbschnittSystemtestfort. WARNUNG! ÜberschreitenSieNIEdiefürdenVerstärkerempfohleneSicherungsgröße. AnsonstenkönntedieGarantieerlöschenundderVerstärkerbeschädigtwerden.

EINSTELLUNG UND PROBLEMLÖSUNG

Systemtest NachAbschlussderInstallationmüssenSiedasSystemtesten.DadurchstellenSieeinenlangen,problemlosenBetrieb sicher.FolgenSiebeimTestIhresPolkAudio-VerstärkersderPA-D-SeriebittedenuntenstehendenSchritten.

1. PrüfenSie,oballeKabelanschlüssekorrektundfestsind.

2. Stellen Sie den Signalquellen-Lautstärkeregler ganz niedrig. Stellen Sie etwaige Tonregler

aufdieNeutralpositionen.DazugehörtauchderLoudness-Regler.

3. StellenSiediePegelreglerdesVerstärkersaufdieMinimalpositionen.

4. SchaltenSiedasAutoradioein.PrüfenSie,obdieNetz-LEDanderAnschluss-SeitedesVerstärkers

aufleuchtet.IstdiesnichtderFall,folgenSiedenHinweisenindenAbschnittenNetzanschlüsse/ Lautsprecherausgänge und Problemlösungen in dieser Anleitung.

5. WennSieeinnachgerüstetesAutoradioverwenden,drehenSiediePegelreglerdesVerstärkersetwaeine

VierteldrehunggegendenUhrzeigersinn.ErhöhenSielangsamdieLautstärkedesAutoradios,sodassSie den Systemsound hören können. Wenn Sie keinen Sound hören oder der Sound verzerrt klingt, schalten SiedasSystemsofortaus.FolgenSiedenHinweisenindenAbschnittenNetzanschlüsse/Lautsprecher- ausgänge und Problemlösungen in dieser Anleitung, um die Installationsprobleme zu lösen.

6. PrüfenSiedenSoundfürjedenKanal.WennaktiveCrossover-Einheitenverwendetwerden,prüfenSie,

dassderSoundvomVerstärkerkorrektklingt.BeiderVerwendungaktiverCrossover-EinheitenfürMittel- undHochtönerdürfenkeineniedrigerenCrossover-Frequenzenalsdieempfohlenenverwendetwerden. Wenn es Probleme mit der Systemkonfiguration gibt, folgen Sie den Anweisungen im Abschnitt Line-Level- Eingänge/Steuerelemente, um diese zu beheben.

7. Wenn der Sound klar und nicht verzerrt klingt, machen Sie mit den Anweisungen im Abschnitt

Systemsound einstellen in dieser Anleitung weiter. Systemsound einstellen NachdemSiedenBetriebdesSystemsgeprüfthaben,stellenSiedenSystemsoundein.Sietundies,indemSiedie Pegelregler und die internen Crossover-Einheiten einstellen (siehe Line-Level-Eingänge/Steuerelemente auf Seite 36).

1. Stellen Sie den Signalquellen-Lautstärkeregler ganz niedrig. Stellen Sie etwaige Tonregler

aufdieNeutralpositionen.DazugehörtauchderLoudness-Regler.

2. StellenSiediePegelreglerdesVerstärkersaufdieMinimalpositionen.

3. Wählen Sie dynamische Musik, die Ihnen gefällt, die Sie gut kennen und die Sie am häufigsten abspielen werden.

4. Drehen Sie den Lautstärkeregler des Autoradios auf den höchsten unverzerrten Pegel. Wenn Sie kein Testgerät

haben, können Sie annehmen, dass dieser Punkt zwischen ¾ und der Maximallautstärke liegt, je nach Qualität desAutoradios.PrüfenSie,obSieVerzerrungenhörenkönnen.WennVerzerrungenhörbarsind,senken Sie die Lautstärke des Autoradios, bis der Sound unverzerrt klingt. Lassen Sie den Lautstärkeregler während der Systemeinstellung auf diesem Wert.

5. WährendSieIhregewähltedynamischeMusikanhören,drehenSiedenPegelreglerfürdenMitteltonbereich

höher,bisSieetwasVerzerrunghören,undsenkenihndannwiederetwasab,sodassdieVerzerrungverschwindet. Je nach System können sich der Mittel- und Hochtönerausgang auf den gleichen Ausgangskanälen befinden.

6. DrehenSiedenPegelreglerfürdenHochtönerbereichhöher,bisSieetwasVerzerrunghören,undsenken

ihndannwiederetwasab,sodassdieVerzerrungverschwindet.JenachSystemkönnensichderMittel- und Hochtönerausgang auf den gleichen Ausgangskanälen befinden.

7. FührenSieeineFeineinstellungdesPegelszwischenMittel-undHochtönerndurch.DetaillierteAnweisungen

finden Sie im Abschnitt Line-Level-Eingänge/Steuerelemente in dieser Anleitung.

8. WiederholenSieSchritte5-7fürdiehinterenLautsprecher.WennSiekeinehinterenLautsprecherhaben,

machen Sie mit Schritt 10 weiter.

9. Legen Sie die Pegel zwischen den vorderen und hinteren Mittel- und Hochtönern fest, um die optimale

Balance zwischen vorn/hinten zu erreichen.

10. DrehenSiedenPegelreglerfürdenTieftönerbereichhöher,bisSieetwasVerzerrunghören,undsenken

ihndannwiederetwasab,sodassdieVerzerrungverschwindet.

11. FührenSieeineFeineinstellungdesPegelszwischenSatellitenlautsprechernundTieftönerndurch.Informationen

überdieSteuerelementefindenSieimAbschnittLine-Level-Eingänge/SteuerelementeindieserAnleitung. Passen Sie den Basspegel des Tieftöners an die Klanganforderungen des Systems an. 12. VielSpaßmitIhremfantastischenPolkAudio-VerstärkerderPA-D-Serie.42 © 2011 Polk Audio—all rights reserved © 2011 Polk Audio—all rights reserved 43 PROBLEMLÖSUNGEN Symptom Mögliche Ursache Lösung Kein Sound Schwache oder fehlende Ferneinschaltung. PrüfenSiedieFerneinschaltungamVerstärker und reparieren Sie diese ggf. Sicherung durchgebrannt. PrüfenSiedasStromkabelundetwaigeKurzschlüsse an den Lautsprechern. Reparieren Sie das Kabel ggf. und wechseln Sie die Sicherung aus. Stromkabel nicht angeschlossen. PrüfenSiedasStromkabelunddieErdungsanschlüsse und reparieren oder ersetzen Sie diese ggf. Audioeingang nicht angeschlossen. PrüfenSiedieLine-Level-Verbindungen und reparieren oder ersetzen Sie sie ggf. Lautsprecherkabel nicht angeschlossen. PrüfenSiedieLautsprecherkabelundreparieren oder ersetzen Sie sie ggf. Lautsprecher defekt. PrüfenSiedasSystemmitLautsprechern, die funktionieren, und reparieren oder ersetzen Sie ggf. die defekten Lautsprecher. Audiosystem schaltet sich ein und aus Der Überhitzungsschutz wird aktiviert, wenndieKühlkörpertemperatur85°C überschreitet. VergewissernSiesich,dassfürdenVerstärkergenügend LüftungvorhandenistundverbessernSieggf.dieLüftung. Lockerer oder schlecht funktionierender Audioeingang. PrüfenSiedieLine-Level-Verbindungenundreparieren oder ersetzen Sie sie ggf. Lockerer Stromanschluss. PrüfenSiedieStromkabelunddieErdungsanschlüsse und reparieren oder ersetzen Sie diese ggf. Verzerrter Sound Verstärkerpegel-Empndlichkeit istzuhochundüberschreitet die maximale Belastbarkeit. Verstärkungneueinstellen.Anweisungenhierzu finden Sie im Abschnitt Systemsound einstellen in dieser Anleitung. LastimpedanzamVerstärkerzuniedrig. PrüfenSiedieLautsprecherimpedanz.Wennsieunter 2Ohmbzw.mindestens4OhmimBrückenmodusliegt, müssenSiedieLautsprecherandersanschließen, um eine höhere Impedanz zu erreichen. Kurzschluss in Lautsprecherkabeln. PrüfenSiedieLautsprecherkabelundreparieren oder ersetzen Sie sie ggf. Lautsprecher nicht korrekt anVerstärkerangeschlossen. PrüfenSiedieLautsprecherkabelundreparieren oder ersetzen Sie sie ggf. Interne Crossover-Einheit nicht richtig eingestellt. Crossover erneut einstellen. Informationen hierzu finden Sie im Abschnitt Line-Level-Eingänge/Steuerelemente in dieser Anleitung. Lautsprecher defekt. PrüfenSiedasSystemmitLautsprechern, die funktionieren, und reparieren oder ersetzen Sie ggf. die defekten Lautsprecher. Schlechte Basswiedergabe Lautsprecher wurden falsch gepolt angeschlossen, was tiefe Frequenzen schwächt. PolungderLautsprecherprüfenundggf.ändern. Crossover falsch eingestellt. Crossover-Einheiten neu einstellen. Informationen hierzu finden Sie im Abschnitt Line-Level-Eingänge/ Steuerelemente in dieser Anleitung. LastimpedanzzumVerstärkerzuniedrig. PrüfenSiedieLautsprecherimpedanz.Wennsieunter 2Ohmbzw.mindestens4OhmimBrückenmodusliegt, müssenSiedieLautsprecherandersanschließen, um eine höhere Impedanz zu erreichen. Batteriesicherung brennt durch Kurzschluss im Kabel oderfalscheVerkabelung. PrüfenSiedieStromkabelunddieErdungsanschlüsse und reparieren oder ersetzen Sie diese ggf. Sicherung ist kleiner als empfohlen. Durch Sicherung mit passender Größe ersetzen. Iststromüberschreitet Sicherungsbelastbarkeit. PrüfenSiedieLautsprecherimpedanz.Wennsieunter 2Ohmbzw.mindestens4OhmimBrückenmodusliegt, müssenSiedieLautsprecherandersanschließen, um eine höhere Impedanz zu erreichen. Verstärkersicherung brennt durch. Sicherung ist kleiner als empfohlen. Durch Sicherung mit passender Größe ersetzen. LastimpedanzzumVerstärkerzuniedrig. PrüfenSiedieLautsprecherimpedanz.Wennsieunter 2Ohmbzw.mindestens4OhmimBrückenmodusliegt, müssenSiedieLautsprecherandersanschließen, um eine höhere Impedanz zu erreichen. Lautsprecherausgänge haben Kurzschluss. PrüfenSiedasSystemmitLautsprechern, die funktionieren, und reparieren oder ersetzen Sie ggf. die defekten Lautsprecher. Iststromüberschreitet Sicherungsbelastbarkeit. PrüfenSiedieLautsprecherimpedanz.Wennsieunter 2Ohmbzw.mindestens4OhmimBrückenmodusliegt, müssenSiedieLautsprecherandersanschließen, um eine höhere Impedanz zu erreichen. PROBLEMLÖSUNGEN Symptom Mögliche Ursache Lösung44 © 2011 Polk Audio—all rights reserved © 2011 Polk Audio—all rights reserved 45 Verstärker PA D4000.4 Typ Klasse D MOSFET, mitBrückenmodus Kanäle 4-Kanal RMS-Dauerleistung bei 4 Ohm 125 W x 4 RMS-Dauerleistung bei 2 Ohm 200 W x 4 LeistungimBrückenmodus bei 4 Ohm 400 W x 2 VerzerrungbeiNennleistung <0,1 % Mindestimpedanz im Brückenmodus 4 Ohm Mindestimpedanz ohne Brückenmodus 2 Ohm Rauschabstand: 105 dB Frequenzgang 20 Hz - 20 kHz Dämpfungsfaktor >100 Crossover-Filterflankensteilheit (dB/Okt.) 12 dB/Oktave Filterschalter (vorn) 3 Positionen (HPF, Full, BPF) Hochpassfilter-Frequenzbereich (vorn) 20 Hz - 4 kHz Tiefpassfilter-Frequenzbereich (vorn) 50 Hz - 5 kHz VordererVerstärkungsregler 200mV-6V Verstärker PA D4000.4 Filterschalter (hinten) 3 Positionen (HPF, Full, BPF) Hochpassfilter-Frequenzbereich (hinten) 20 Hz - 4 kHz Tiefpassfilter-Frequenzbereich (hinten) 50 Hz - 5 kHz HintererVerstärkungsregler 200mV-6V Line-Level-Eingänge (j/n) Ja Line-Level-Ausgänge (j/n) Nein Netz-LED Ja LED-Schutzmodusanzeige Ja Anschlussspannung 10V-16V Sicherungen und Leistung (1) 40 A (1) 35 A ATC Stromanschlüsse 4 AWG Erdung 4 AWG Lautsprecheranschlüsse 12 AWG Höhe 46 mm Tiefe 171,5 mm Breite 277,8 mm Breite m. Terminal-Adapter 296,9 mm Gewicht 2,7 kg TECHNISCHE DATEN INDICE INTRODUZIONE.............................................................................. 46
