MANUALE UTENTE T30 POLK

Impedance nominale 8 chms 6 chms 6 chms

Watts / canal 20 - 100 20 - 100 20 - 100

recommende watts / canal watts / canal watts / canal

Puisance d'amplification

Collegamento dell'impiano 15

Collocazione degli altoparlanti 15

Fissaggio dei piedini in gomma adesivi all'altoparlante 16

Pulizia dell'altoparlante. 16

Dati tecnici 17

Dima con scanalatura per la vite di fissaggio del T15 23

Assistenza tecnica e recapiti 24

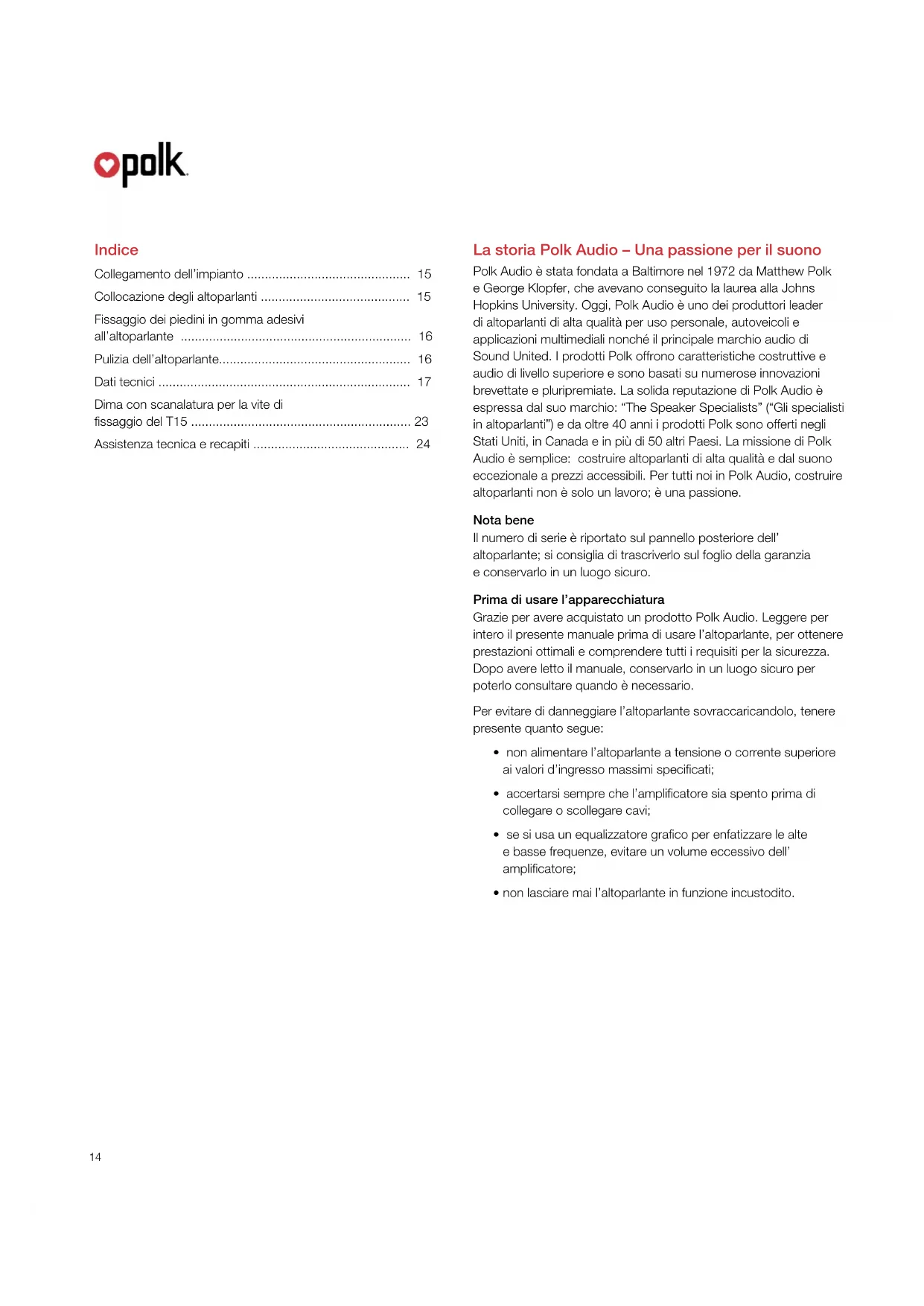

La storia Polk Audio – Una passione per il suono

Polk Audio è stata fondata a Baltimore nel 1972 da Matthew Polke George Klopfer, che avevano conseguito la laurea alla Johns Hopkins University. Oggi, Polk Audio è uno dei produttori leader di altoparlanti di alta qualità per uso personale, autoveicoli e applicazioni multimediai nonché il principale marchio audio di Sound United. I prodotti Polk offrono caratteristiche costruttive e audio di livello superiore e sono basati su numeroe innovazioni brevettate e pluripremiate. La solida reputazione di Polk Audio è espresa dal suo marchio: "The Speaker Specialists" ("Gli specialisti in altoparlanti") e da altre 40 anni i prodotti Polk sono offerti negli Stati Uniti, in Canada e in più di 50 altri Paesi. La missione di Polk Audio è emancipe: costruire altoparlanti di alta qualità e dal suono eccezionale a preziessabili. Per tutti nei in Polk Audio, costruire altoparlanti non è solo un lavoro; è una passione.

Notabene

Il numero di seriè è riportato sul pannello posteriore dell'altoparlante; si consiglia di trascriverlo sul foglio della garanzia e conservarlo in un luogo sicuro.

Prima di usare l'apparecchiatura

Grazie per averere acquistato un prodotto Polk Audio. Leggere per intero il presente manuale prima di usare l'altoparlante, per ottenere prestazioni ottimali e comprendere tutti i requisiti per la sicurezza. Dopo averere letto il manuale, conservarlo in un luogo sicuro per poterlo consultare quando è necessario.

Per evitare di danneggiare l'altoparlante sovraccaricandolo, tenere presente quando segue:

• non alimentare l'altoparlante a tensione o corrente superiore ai valori d'ingresso massimi specificati;
  accertarsi sempre che l'amplificatore sia spento prima di collegare o scollegare cavi;
• se si usa un equalizzatore grafico per enfatizzare le alte easse frequenze, evitare un volume eccessivo dell' amplificatore;
• non lasciare mai l'altoparlante in funzione incustodito.

Collegamento dell'impianto

Per ottenere un suono di qualità ottimale, è importante cablare gli altoparlanti correttamente.

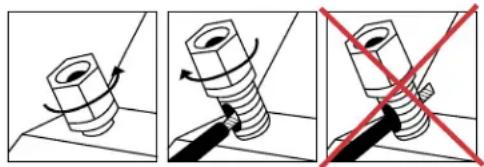

Uso dei terminali cilindrici

Allentare il dato esagonale e insere nel foro il conduittore nudo del cavo dell'altoparlante. Serrare il dato per eseguire la connessione.

Note: non insere nel foro il fatto isolato di cavo (non si realizzerebbe la connessione).

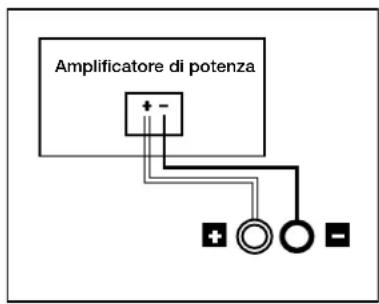

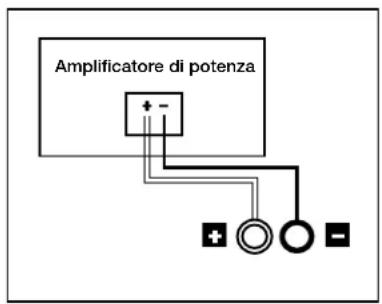

Collegamento base degli altoparlanti

Verificare che i connettori rosso (+) e nero (-) dell' amplificatore o del ricevitore siano collegati ai connettori rosso (+) e nero (-) degli altoparanti. Se il suono di quosti ultimi è acuto, con bassi poco percettibili e imagine centrale fioca o assente, è probabile che uno dei cavi degli altoparanti sa collegato in modo invertito. Controllare tutte le connessioni.

Raccomandazioni sulla collocazione dell'altoparlante del canale centrale T30

La collocazione più frequente per l'altoparlante del canale centrale T30 è su uno scaffaleippoarticlo un tevisore a schermo piatto (se si possiede un tevisore più vecchio, una scelta diffusa è quella di collocare l'altoparlante sopra il tevisore, anticorando gli effetti e il dialogo allo schermo).

Modalità del processore per l'altoparlante del canale centrale T30

Nota: nella configurazione di gestione dei bassi del ricevitore, impostare il suono dell'altoparlante del canale centrale su "livello basso".

I menu "gestione dei bassi" o "configurazione altoparlante" della maggior parte dei ricevitori surround offrono la scelta delle modalità "normale" e "ampia" per il funzionamento del canale centrale. Nei processori digitali per canali discrete, queste modalità vengono indicate con i termini "piccola" e "grande". La modalità normale (piccola) filtrà leasse frequenze prodotte dall'altoparlante del canale centrale e le invvia inveceagli altoparlanti principali anteriorsinistro e destro oppure al jack di uscita (LFE) del subwoofer,mente la modalità ampia (grande) invia un segnale nell'intera gamma, non filtrato all'altoparlante del canale centrale. Usare la modalità normale (piccola) per ottenere affidabilità e prestazioni ottimali dal canale centrale (e surround).

Collocazione degli altoparlanti

Per massimizzare la qualità del suono dell'impianto di altoparlanti - che si siano acquistati altoparlanti per scaffale, un altoparlante per canale centrale T30 o altoparlanti tower T50 - la corretta collocazione è fondamentale. Esaminare gli esempi che seguono e provare le varie configurazioni secondo gli altoparlanti Serie T acquistati.

Note: gli altoparlanti Serie T sono compatibili con le configurazioni 2.0, 2.1, 3.1, 5.1, 7.1 e 9.1 (nelle figure è molto un subwoofer opzionale).

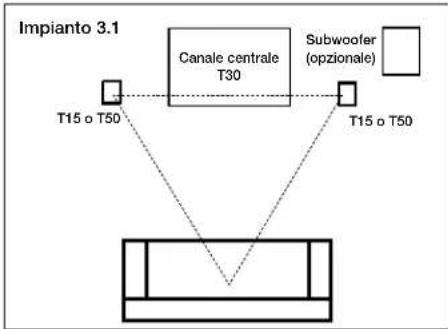

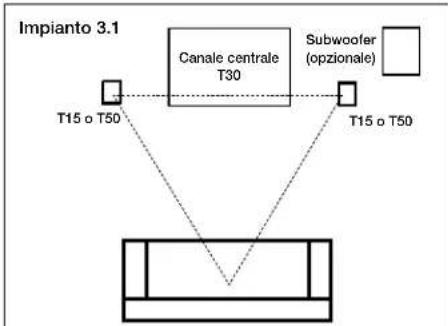

Ascolto con un impianto 3.1 (T15, T30, T50)

Per ottenere l'immagine stereo più fedele, collocare gli altoparlanti a una distance tra l'uno e l'alto ugueale alla distance tra di essi e gli ascoltatori. Se le condizioni della sala richiedono di collocarli a una distance maggiore, valutare la possibilità di disporli ad angolo verso il centro per rafforzare l'immagine centrale.

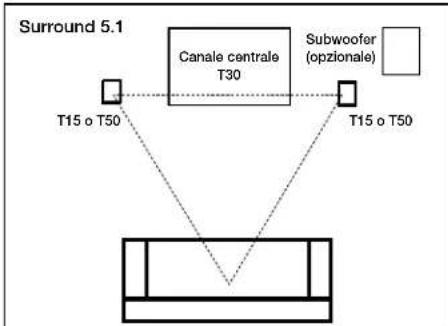

Ascolto con un impianto surround 5.1 (T15, T30, T50)

Si possono adoperare gli altoparlanti Serie T come surround posteriori in un impianto Home Theater di Polk Audio. La loro collocazione ideale è su una parete laterale, leggermente dietro e più in alto della posizione di ascolto.

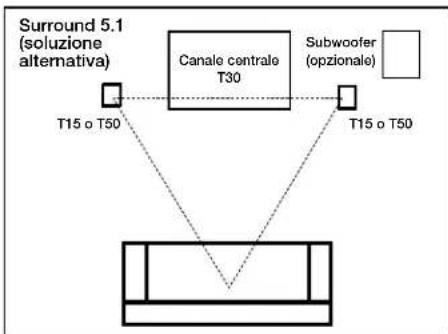

Ascolto con un impianto surround 5.1 - soluzione alternatively (T15, T30, T50)

Collocazione alternative degli altoparlanti Serie T adoperati come altoparlanti surround del canale posteriore: se non è possibile disponi sulle pareti laterali, collocarli sulla parete posteriore, più in alto della posizione di ascolto.

Fissaggio a parete dell'altoparlante per scaffale T15

Il T15 è dotato di una scanalatura per vite, per agevolare il fissaggio a una parete. Procedere come segue per fissare in sicurezza quosti altoparlanti alle pareti.

Usare la dima per contrassegare il punto di fissaggio.

Se la parrete è di legno, usare vià a testa troconico conica N. 10.

Fare scomore l'altoparlante verso I basso sulta testa dei vite, in modulo che questa si inserisce nella scanalatura.
a) Se la parato non di logno, usare viti e tassoli N. 10 adati li peso da soletere.
b) Lasciare le viti esposte por 3-6 mm

Fissaggio dei piedini in gomma adesivi all'altoparlante

Per mantenere gli altoparlanti Polk ben fermi e prevenire danni al pavimento o ai mobili, è consigliabile fissare alla loro base i piedini in gomma adesivi inclusi.

Staccare la striscia dai peddini e attaccardi agli angoli della cassa.

Pulizia dell'altoparlante

Per mantenere come nuovi gli altoparlanti Polk per anni e anni, seguire queste sempliciindicazioni.

Pulire la cassa con un panno umido. Non utilizzato prodotti lucidanti per mobili.

Dati tecnici

T15 T30 T50
Uso dell'altoparlante Su scaffale Canale contrale Su pavimento
Driver
MidWoofer 5,25" (13,3 cm) 5,25" (13,3 cm) Diametro di 6,5" (16,5 cm)			Radiatore per bassi (2) da 6,5" (16,5 cm)
Tweeter 0,75" (1,9 cm) Tweeter a guida d'onda da			Tweeter a guida d'onda da 1" (2,5 cm)
		1" (2,5 cm)
Caratteristiche elettriche
Gamma di frequence	60Hz - 24kHz	38 Hz - 24 kHz	38Hz - 24kHz
Crossover	A 2 vie	A 2 vie	A 2 vie
Risposta
Limite inferiore	-3 dB a 65 Hz	-3 dB a 40 Hz	-3db a 40Hz
Limite superiore	-3 dB a 20 kHz	-3 dB a 20 kHz	-3db a 20kHz
Impedenza nominale	8 ohms	6 ohms	6 ohms
Potenza raccomanda per canale	20 - 100W / canale	20 - 100W / canale	20 - 100W / canale
Amplificatore di potenza
Efficienza	89 dB	90 dB	90 dB
Ingressi	Terminali cilindrici a 5 vie	Terminali cilindrici a 5 vie	Terminali cilindrici a 5 vie
Massima potenza nominale 150W		100W	150W
Dimensioni
Cassa	27 cm x 16,5 cm x 18,4 cm(A x L x P)	16,5 cm x 48,3 cm x 22 cm(A x L x P)	92 cm x 23,5 cm x 26 cm(A x L x P)
Opzioni di fissaggio	A parete mediana scanalatura integrata per vite	Non pert.	Non pert.
Tipo di cassa	Ventilata	Ventilata	Bass Reflex
Unità nell'imballaggio di speizione	Coppia	Ciascuno	Ciascuno
Garanzia sull'altoparlante	5 anni per parti e manodopera(acquirente origine)	5 anni per parti e manodopera(acquirente origine)	5 anni per parti e manodopera(acquirente origine)
Accessori opzionali raccomandati	Basi per altoparlante da 76 - 91,4 cm	Non pert.	Non pert.
