Plug&View OptiZoom - Câmera de vigilância Digitus - Manual de utilização gratuito

Tipo de produto	Câmera IP interna
Marca	Digitus
Modelo	Plug&View OptiZoom
Conectividade	Wi-Fi 2,4 GHz, Ethernet RJ45
Alimentação	Adaptador de energia 5V DC incluído
Armazenamento local	Cartão microSD até 32 GB (não incluído)
Funções principais	Visão noturna, detecção de movimento, gravação em cartão SD, áudio bidirecional, alertas push
Ângulo de visão	Não especificado, lente grande angular típica
Resolução	HD (não especificada no manual)
Índice de proteção	IP20 (apenas interno)
Instalação	Aplicativo móvel DIGITUS Plug&View (iOS/Android) ou navegador web
Manutenção e limpeza	Limpe com um pano macio e seco. Não use produtos químicos.
Segurança	Senha forte recomendada, atualização regular, respeito às leis de privacidade
Peças de reposição e reparabilidade	Nenhuma peça destacável fornecida. Reparo apenas por pessoal qualificado.
Informações gerais	Marca: DIGITUS (ASSMANN Electronic GmbH). Modelo de uso doméstico.

Perguntas frequentes - Plug&View OptiZoom Digitus

Como conectar a câmera ao Wi-Fi?

Inicie o aplicativo DIGITUS Plug&View no seu smartphone. A câmera deve primeiro estar no modo ponto de acesso: conecte seu telefone à rede Wi-Fi da câmera (nomeada com seu endereço MAC). O aplicativo detectará a câmera e oferecerá a seleção da sua rede Wi-Fi doméstica. Insira a senha do Wi-Fi e confirme. A câmera se conectará automaticamente.

Como redefinir a câmera?

Mantenha pressionado o botão de redefinição (Reset) por cerca de 10 segundos após ligar. A câmera restaurará as configurações de fábrica padrão.

Como inserir um cartão microSD?

Localize o slot para cartão microSD na câmera. Insira o cartão com os contatos dourados voltados para a lente (ou para cima, dependendo do modelo). Empurre até encaixar.

Como formatar o cartão SD e ativar a detecção de movimento?

Conecte-se à interface web da câmera através do portal Plug&View. Vá em configurações do sistema, armazenamento local, e formate o cartão. Depois, vá em Configurações > Movimento, ative a detecção (ON), ajuste a sensibilidade e marque 'Alarm with recording' para gravar no cartão.

O que fazer se a câmera não conectar ao Wi-Fi?

Verifique se o roteador está ligado e se o SSID está visível (redes ocultas não são suportadas). Certifique-se de que a câmera está ao alcance do roteador. Reinicie a câmera e tente novamente. Se o problema persistir, use um cabo Ethernet para a configuração inicial.

Como adicionar a câmera à minha conta Plug&View?

No aplicativo, pressione '+' ou 'Adicionar câmera'. Escaneie o código QR na última página do manual ou insira manualmente o endereço MAC e o código de ativação. Confirme e a câmera aparecerá na sua lista.

Posso usar a câmera sem cartão SD?

Sim, você pode visualizar o fluxo ao vivo e receber notificações. Mas a gravação local (detecção de movimento ou contínua) requer um cartão microSD.

Como alterar a senha da câmera?

Conecte-se à interface web da câmera (via o portal Plug&View). Vá em configurações de usuário e altere a senha. Use uma senha forte (mínimo 8 caracteres, maiúsculas, minúsculas e números). Altere-a regularmente.

A câmera é adequada para uso externo?

Não, este modelo é projetado apenas para uso interno. A exposição à umidade ou intempéries pode danificá-lo. Para uso externo, use um modelo com índice IP66.

Como acessar a câmera de um PC?

Acesse http://plug-view.com e faça login com sua conta. Certifique-se de que o Java está instalado para visualizar o fluxo de vídeo. Siga as instruções para instalar os componentes necessários (OCX para Internet Explorer, VLC para Firefox/Chrome).

MANUAL DE UTILIZADOR Plug&View OptiZoom Digitus

Manual de Instalação Rápida.

(MIR)

Precauções de segurança

• Utilizar开放 a-camera IP Plug&View dentro dos limites de temperatura espécificados para esta-camera
• quando não estiver em uso, armazen o produits num local limpo e seco, a temperatas entre 0^ C e 40^ C
• Não cobrir a-camera
• Não deixar a-camera entrar em contacto com liquidos (exceto camaras exteriores com cobertura protetora IP66)
• Asunistas IP Plug&View não substituem a supervisão de adultos. Salvaguardar a Saúde das suascriancies, membros da familia ou animais de estimação, vigiarindo-os regularamente
• Garantir que asopenhagenas não foram realizadas no interior. Estasopenhagenas não se destinam a ser realizadas no exterior e podem danificar-se. Neste caso,'utilizar os modelos exteriros especializados
• Instalar as casmaras IP Plug&View perto de uma tomada eletrica de parede fácilmente acessível. Garantir que o cabo de alimentacao não está sob tensão ou esticado

• Posicionar asopenhagens IP Plug&View dentro do alcance do seu router Wi-Fi e garantir que não existem obstáculos entre a Copenhagen e o router, que poderão interferir com o sinal Wi-Fi

• Proteger as casmares IP Plug&View de outros apareiros electricos e de alta-frequência geradores de interferências (microondas, telemóveis, etc.)

• Manter a-camera, o cabo de rede e o cabo de alimentação longe do alcance de crianças, uma vez que"These componentes podem ser perigosos
• Utilizar aspenas o adaptordo de alimentacao fornecido.
• Nunca tentar reparar asunisturas IP Plug&View por si proprietary. Os lavoros de reparacao e manutencao devem ser levados a cabo por especialistas.
• Em caso de problemas, contactar o mesmo serviços de apoio ao cliente.

• Observar todas as leis aplicáveis à videovigilância. Asopenhagenas IP Plug&View IP destinam-se a uso privado e dométrico. Informar os membros da sua familia, famíares e empregados/dométricos em sua casa sobre o Sistema de videovigilância. Garantir que as和地区 Púbicas e a propriedade dos seu vizinhos não são monitorizadas.

• Ler e aceitar a política de privacidade para utilizes os sistemas Plug&View DIGITUS® em http://plug-view.com/privacy-policy-for-platform-apps/.

• SeLECTIONAR umaPALAVRA-PASSCOM um elevado grau de segurarca para a sua conta Plug&View,paraa proteger contra o acesso não autorizzato.
• APALAVRA-PASSDEve conteR(pelo menos 8 caracteres; recomendamos letras maiusculas e minusculas -se e caricacteres alfanuméricos.
• Adicionalmente, aPALAVRA-passepadrao da camaara pode ser alterada también aquei para evitar o acesso não autorizzato.

A transmissão ao vivo, as notifications push e outros serviços está disponível atraves de um servidor na nuvem. Apesar das soluções de backup, da estabilitadode sistemas e da gestão de largura de banda, a disponibilitadined interrupta dosistema não pode ser garantida.

Contudo da embalagem

1 x Camara IP Plug&View
1x Fonte de alimentacao com cabo
1 x Manual de Instalação Rápida
1x CD com其中之一

Optional:

1 x cabo Ethernet
1 x Suporte para montagem em tetos/paredes
1 x antenna removable

*As seguições camaras está equipadas com uma antenna removal: DN-16029, DN-16039, DN-16043, DN-16048, DN-16049

Obrigado por escolher a-camera IP Plug&View, que pode ser instalada e utilizes afacilitmente, sem configurações de rede complicadas.

InstalaroCartaoMicroSD

As@camaras interiores Plug&View DIGITUS®podem ser equipadas com um cartao MicroSD para gravacao.

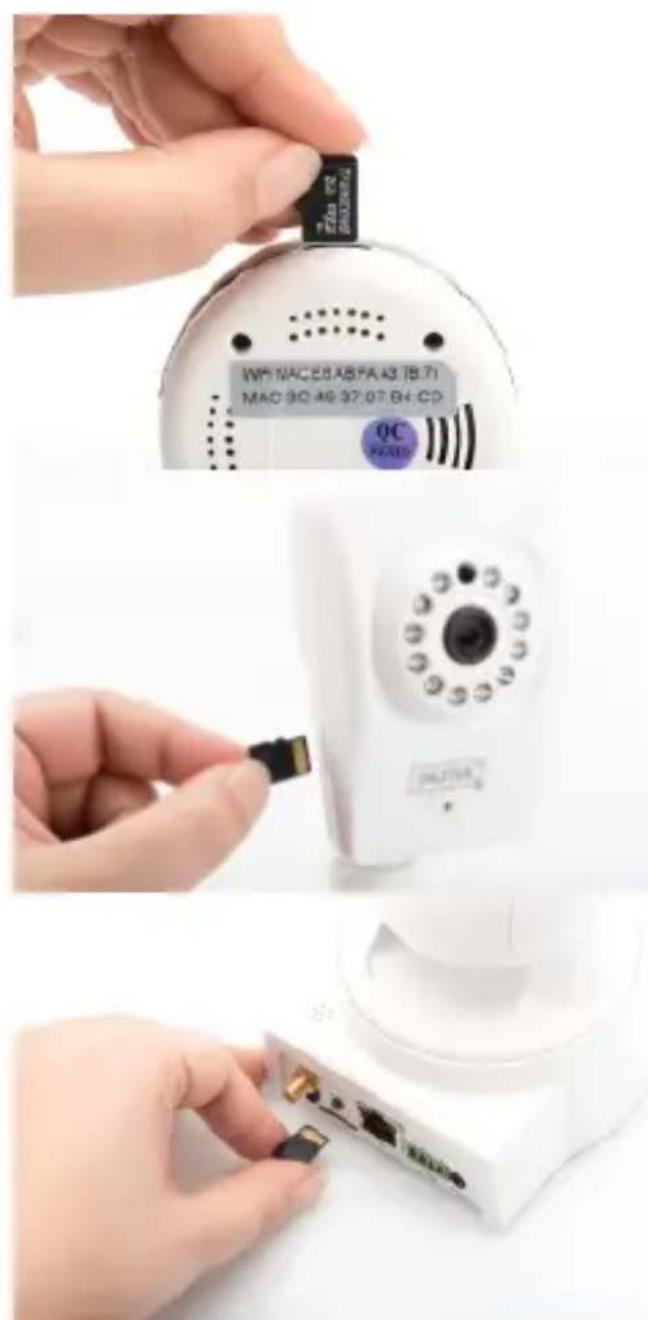

Verificar a opção de instalação de acordo com as ilustrações de instalação.

DN-16047

Instalar o cartão SD conforme ilustrado, com os contactos dourados virados para a lente da-camera.

DN-16046

Instalar o cartão SD conforme ilustrado, com os contactos dourados virados para a lente da-camera.

DN-16029

Instalar o cartão SD conforme ilustrado, com os contactos dourados para cima.

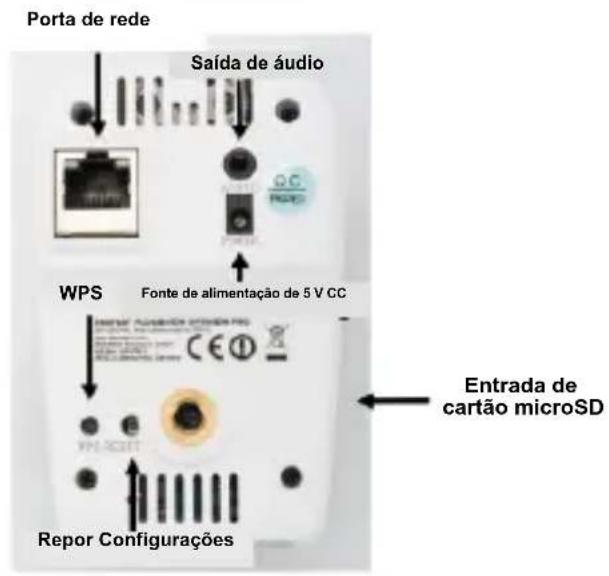

LAN:

Ligar a-camera à porta LAN do seu router.

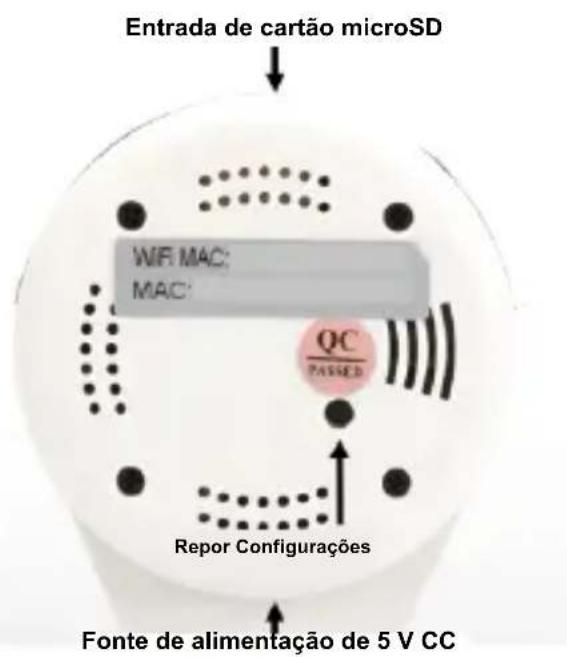

Repor Configurações:

Apos iniciar a-camera, premir sem soltar o botão Reinicializar por 10 segundos, para repor as predefinições da-camera.

Alimentação:

Ligar o cabo de alimentação fornecido para alimentar a-camera com energia elétrica.

MicroSD:

Inserir um cartão microSD para armazenamento local.

Mic: Microfone (Entrada de audio).

Saía de audio:

Apos inicia a-camera, premir sem soltar o botão WPS por 3 segundos, para ativar o modo WPS.

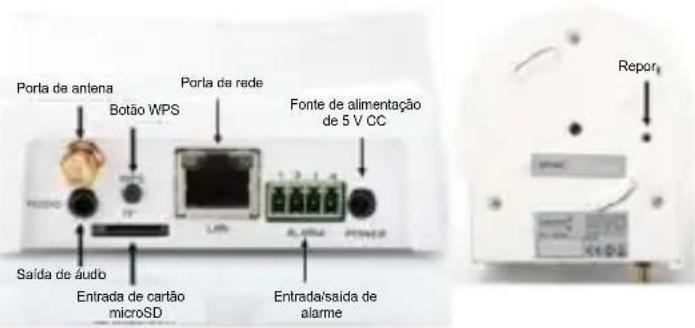

Alarme:

Pin1: Entrada de alarme

Pin2: Solo

Pin3: Não está em utilizesçao

Pin4: Não

Ligações da Camara

As camaras exteriores Plug&View DIGITUS® está equipadas com um cabo especial.

Verificar a opção de instalação de acordo com as ilustrações de instalação.

- Botão reinicializar:

Depois de a-camera ser ligada e estar pronta a usar, premir sem soltar este botão por 10 segundos.Esta ação repõe as predefinições de fabrica da-camera.

- Cabo de rede:

Ligar o cabo de rede ao seu router para estabelecer uma ligacao à Internet.

- Ligação eletrica de 12 V CC:

Ligar o adaptor de alimentação externo para fornecer energia elétrica à camara.

Para os modelos DN-16039, DN-16043 e DN-16048, a alimentação pode ser fornecida diretamente à atraves do cabo de rede, em conjúnção com um injetor ou switch PoE.

DN-16039

DN-16043

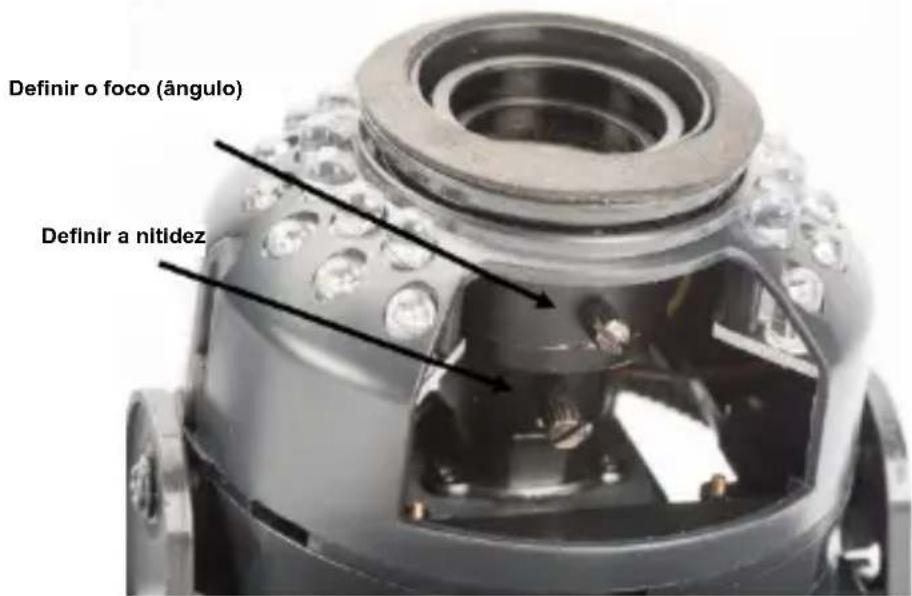

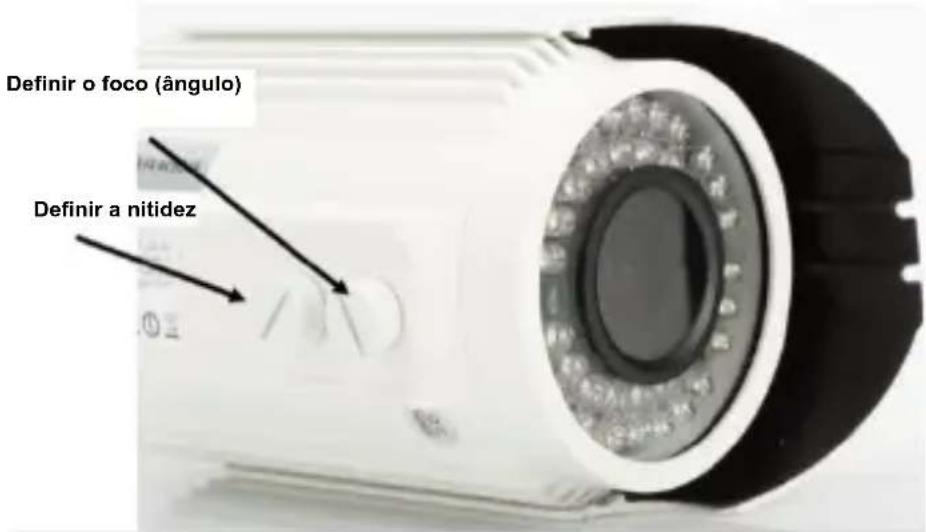

Pode ajustar oAGO e a nitidez atraves dos controlos manuales. Utilizar a imagem ao vivo da camara para ajustar oAGO e a nitidez, conforme necessario.

1. Preparação

Antes de utiliser a sua-camera IP, devem ser realizadas algumas acções premias.

Conexão da antenna

Ligue a antenna sem fios ao conector e aperte os parafusos de montagem.

Inserção do cartão SD

Asopenhagens suportam cartões MicroSD com até 32GB de capacité que pode ser adquiridos em lojas. Os videos e imagens gravados com a sua-camera IP são armazenados nesse cartão.

Se a sua-camera possuir uma porta externa e não tiver memória interna disponible, insira o seu cartão MicroSD na abertura correspondente às que esteja fixo{nela.

Linhação da fonte de alimentação

Ligue o cabo de alimentação ao conector denominado "Power" da-camera.

Ligue a-camera ao router (ex.: AVM Fritz!Box, Telekom Speedport, etc.)*

Ligar um terminal do cabo de rede fornecido à porta LAN da camara. Ligue a outras ponta do cabo de rede a um dos connectores marcados com a abreviação 'LAN', localizados na parte traseira do seu roteador. Alguns routers possuem apenas um conector LAN, mas outros possuem various connectores. O seu router deve estar ligado a uma ligação de Internet em funcionamento.

• Pode ignorar este punto con o modo Ponto de Accesso das capamaras. Para o modelos DN-16047, este punto deve ser Ignorado.

2. Configuração da conta de utilizesador Plug&View

Para usar a sua-camera Plug&View e ter uma imagem de video a qualquer momento e em qualquer lugar, é necessário registrar a sua-camera com uma conta de utilizesdor Plug&View. Tanto a configuraçao quando o controle pode ser feitos a partir do seu telemóvel/tablet ou computador.

2.1 Criar uma conta de utilizescom o seu Smarthpone/Tablet

Se tiver um disposítivo iOS Apple® iOS, encontrará a)nossa aplicação "DIGITUS® Plug&View" na Apple App Store®. Para telemóveis e tabletsçu sistemas operacional é o Google Android OS, o,isso aplicativo "DIGITUS® Plug&View" pode ser encontrar na Google™ Play Store.

No campo de pesquisa das respetivas App Stores®, introduzir "Digitus" ou "DIGITUS Plug&View".

Apple App Store

GoogleTM

Play

Nos resultados da busca, o aplicativo "DIGITUS" Plug&View" aparecerá com este símbolo.

Seguidamente, instalar a aplicação no seu disposítivo portátil.

Abra a aplicação no seu tablet ou telemóvel. há两大 opções para acriação deutas:

1. Se ja possuir uma conta do Google, é possivel'utilizar esta conta com o seu aplicativo Plug&View, ou
2. É possével Criar diretamente uma nova conta Plug&View com nome de utilizescer ePALavra-passe individuais.

1. Entrar com uma conta do Google

Clicar em "Google account". Então, utilizes o seu correio eletrónico do Google com a respectivaPALavra-passeparaefetuar o login.

Ou

1. Criar uma nova conta Plug&View Clicar em "Create Account".

Naproxima página,escolha um nomenclatura,uma palavras-passe e confirme o seu endereço de correio eletronico.

Agree

Clique em "Apply" para Criar a sua conta Plug&View. Então, está enviada uma mensagem com instruções sobre como desbloqueuar a sua conta. Faça o login no aplicativo atraves de opção "Login", com o seu nome de utilizes o a suaPALavra-passe. Agora, é possivel adiconlar a sua-camera à conta (continuar para o item 3).

2.2 Criar uma conta de utilizescom o seu PC

Para utiliser o sistema Plug&View num PC, é preciso instalar o add-on Java.

Instalar a versão Java atual se não tiver o Java instalado no seu computador (http://www.java.com/de/).

Se ja tiver o Java instalado no seu PC, verificar se tem a ultima versão (www.java.com/de/download/installed8.jsp).

Visite o situio http://plug-view.com/.

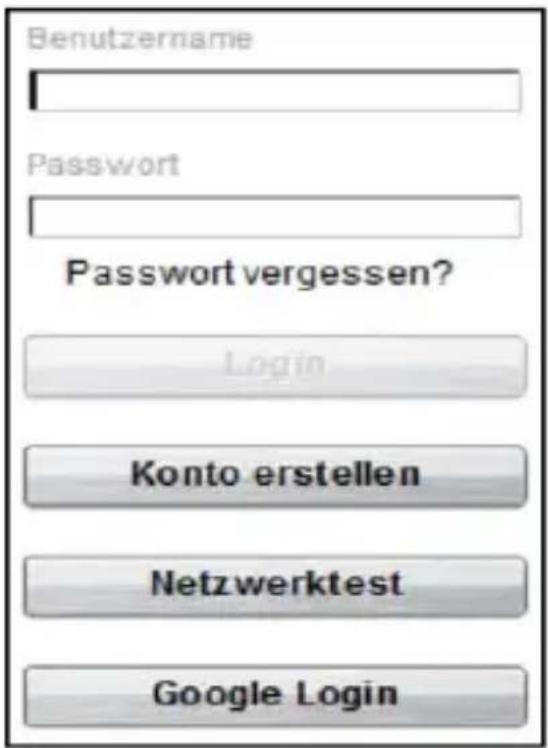

Clique com o botão direito do rato em "Login | My camera administration".

1. Entrar com uma conta do Google

Clicar em "Google Login". Então, utilizes o seu correio eletrónico do Google com a respectivaPALavra-passe para efetuar o login.

Ou

2. Criar una nova conta Plug&View

Clicar em "Create Account". Insira as informações necessarias naproxima págnase confirma com a opção "Apply". Então, sera enviada umamensagem com instruções sobre como desbloquear a sua conta. Na网页 de login, serapossível efetuar o login com osseus dados de utilizesdor adicondar a-camera.

Seguir este punto se quiser ligar a-camera à sua rede sem fios diretamente no modo Ponto de Accesso.

Para o modelos DN-16047, este punto deve ser realizado.

Saltar para o passo 4 se a sua-camera estiver ligada ao router atravês do cabo de rede local.

3. Ligar a-camera IP Plug&View IP através de Wi-Fi

3.1 Com um smartphone/tablet

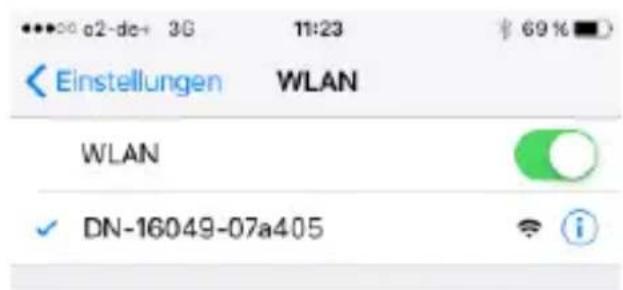

Abrir as definições de Wi-Fi no seu smartphone/tablet.

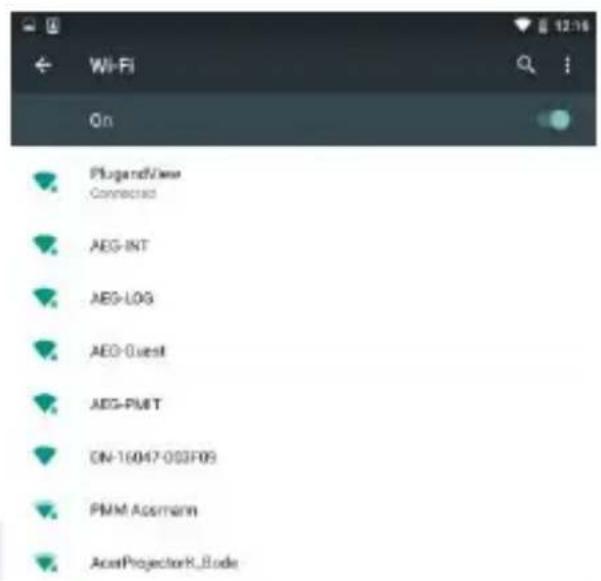

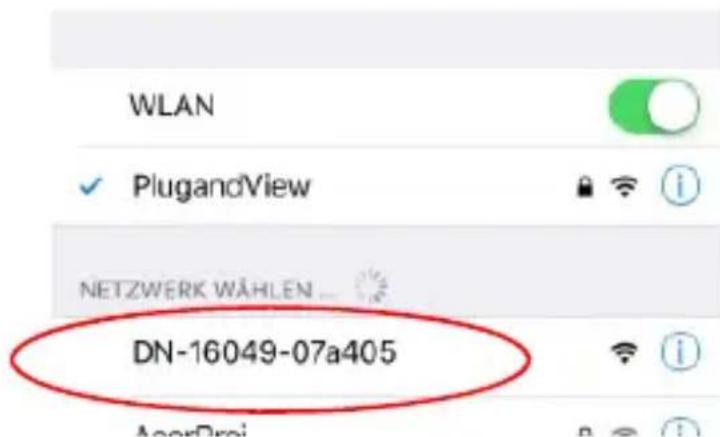

Procurar redes sem fios disponíveis nas imeditações. A-camera sera àslightly como uma rede sem fios com o respetivo número de modelos e os últimos 6 caracteres do seu endereço MAC.

Ligar o seu smartphone/tablet à-camera IP atraves da ligação WLAN.

Após ligar o smartphone/tablet à camara, pode prosseguir com a instalação da aplicação Plug&View. Abrir a aplicação Plug&View.

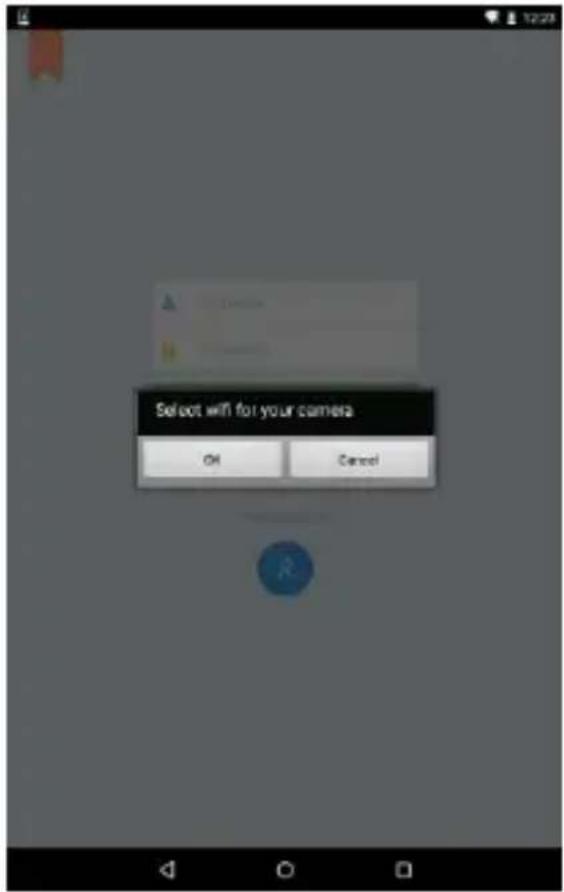

A aplicação Plug&View deteta a ligação de uma-camera Plug&View operada no modo Ponto de Acesso e pedir-lhe-á para selecionar a rede Wi-Fi à qual a-cameradeer ser ligada.

Back

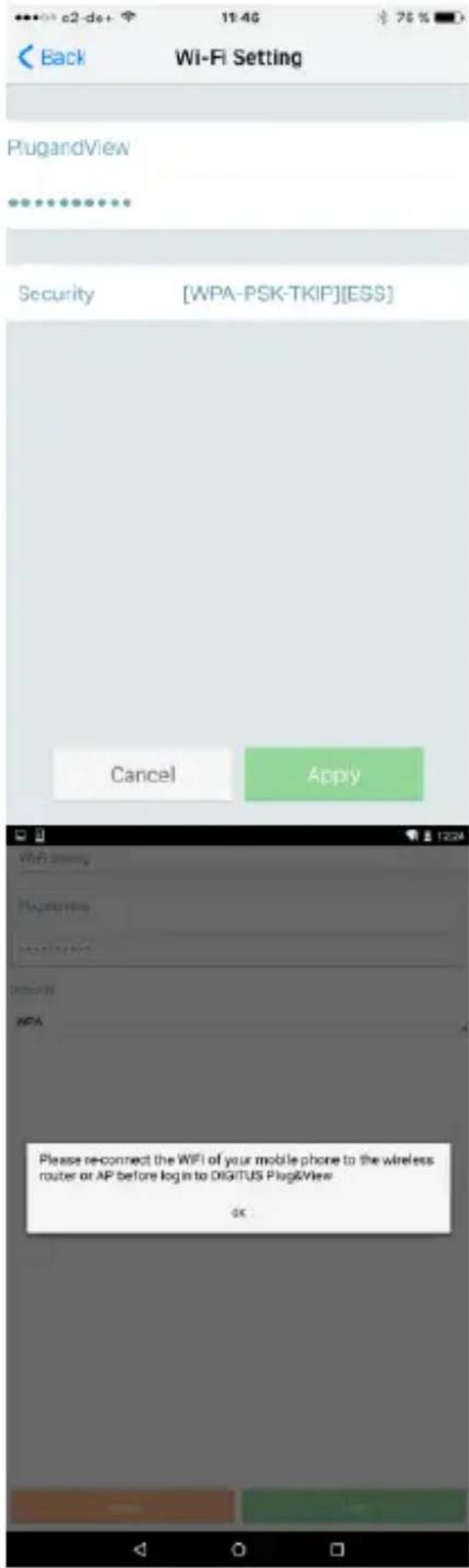

Seração Indicates as redes disponíveis nas imeditações. Deve的选择ar aque a rede, com a qual a-camera deverá ser ligada. Se a sua rede não for exhibida, deve ser necessário reposicionar a-camera.

ATENÇÃO: SSDI's ocultos, significa redes WLAN ocultas, não são suportados pela-camera. Deve tornar a sua rede visível, se quer instalar a-camera numa das referidas redes.

Inserir aPALAVRA-passedara redeno Campo da palavra-passe,com a quala sua redewLANe encriptada e confirmar a entrada com OK.

Nos sistemas operativos Android, antes o estabelecimento da ligação, ser-lhe-á pedido para voltar a ligar o seu smartphone/tablet à sua rede Wi-Fi.

Em regra, isto acontecerá automaticamente. Caso contrário, ir para as definições Wi-Fi do seu Smartphone/Tablet e ligar à rede Wi-Fi dai.

4. Adicionar-camera IP Plug&View

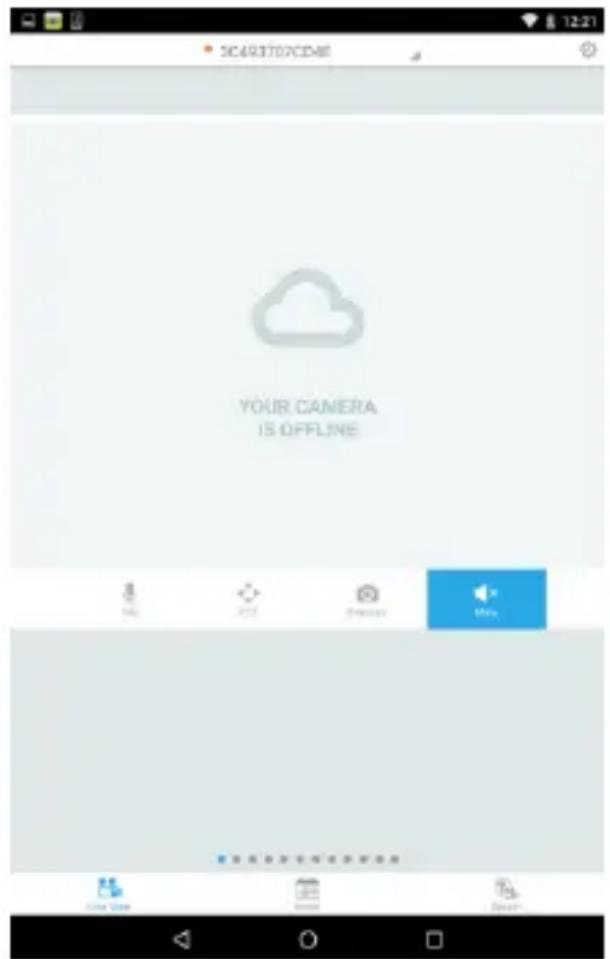

4.1 Com um smartphone/tablet

Premir "+" para adcionar
uma nova-camera durante a
primeira instalacao da
camera Plug&View.

Ir para as definições (icone da roda dentada no topo à direita) e tocar em "Add camera", se já existirem caparas. Isso pode ser feito fácilmente por meio da leitura do)c原标题 QR com o seu telemóvel/tablet ou através na inserção manual dos dados de ativação.

Os seguiñes aparelhos suportam a leitura do número QR: Apple iPhone®, Apple iPad®, telemóvel com Android, tablet com Android (com-camera traseira integradá).

O endereço MAC, o)c原标题 e o)c原标题 QR pode ser encontrados na ultima page de este guia.

Nota: A versão do Android do aparecido portátil deve ser 2.3.5 ou posterior.

Adicional-camera através da leitura de)códigos QR

Na páagina segunte, selecionar a opção "Scan QR code". A funcao de leitura do documento QR do seu aparelho portafil sera ativada.

Para ler o documento QR, poderá ser necessário mover o dispositorio varías vezes para a fronte e para trás, às tempo o documento ser reconhecido.

Adicionar a-camera através da inscrção manual do endereço MAC e do documento de ativação

O endereço MAC e o)codigo de ativação está localizados na ultima paga de este guia. Navegar para "Manual input" après selecionar "Add camera" na aplicação Plug&View.

Introduzir a combinação alfanumérica que pode ser encontrar em "MAC". Então, insira o seu)codigo de ativação e clique em "Apply".

MAC:

40D855070000

Act.Code:

wcdAcAcACAcAc

4.2 Adicionar a-camera ao computador atraves do navegador

Após o primeiro login na págin de administração da sua-camera, em "http://wwwplug-view.com", está aberta automaticamente a págnaderegistodo endereço MAC e do)codigo de ativação.

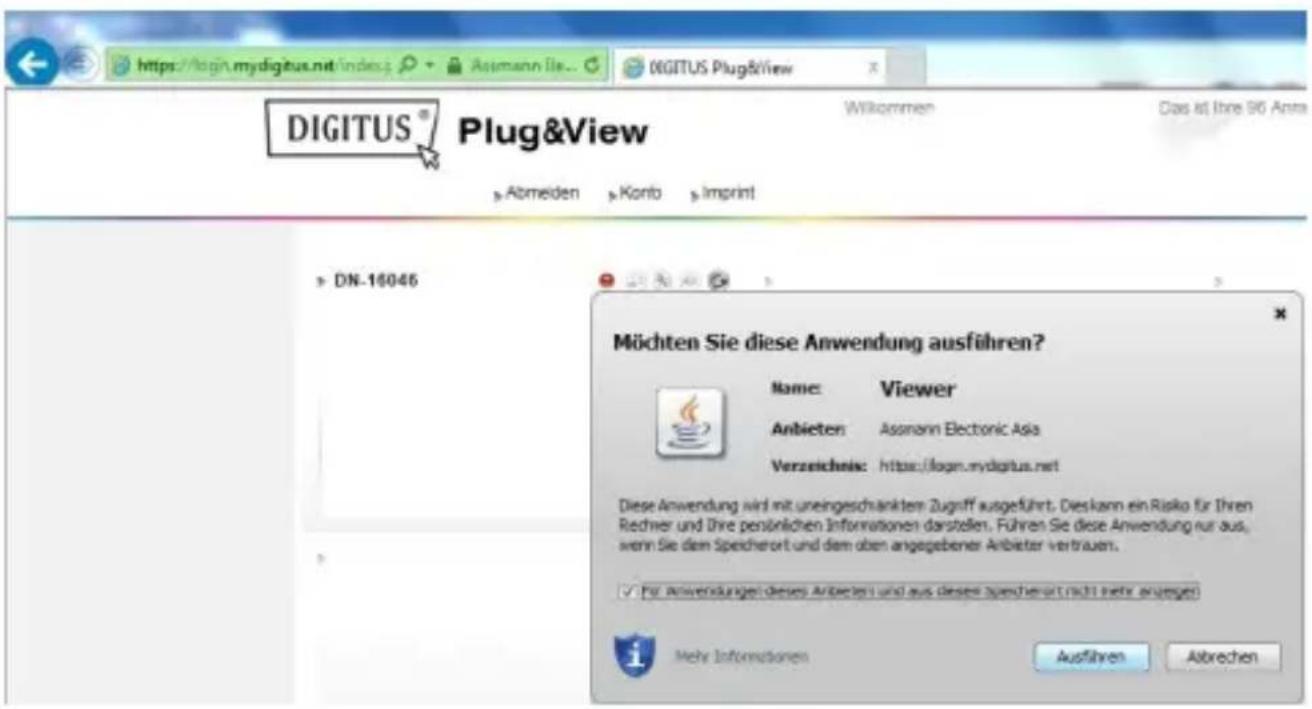

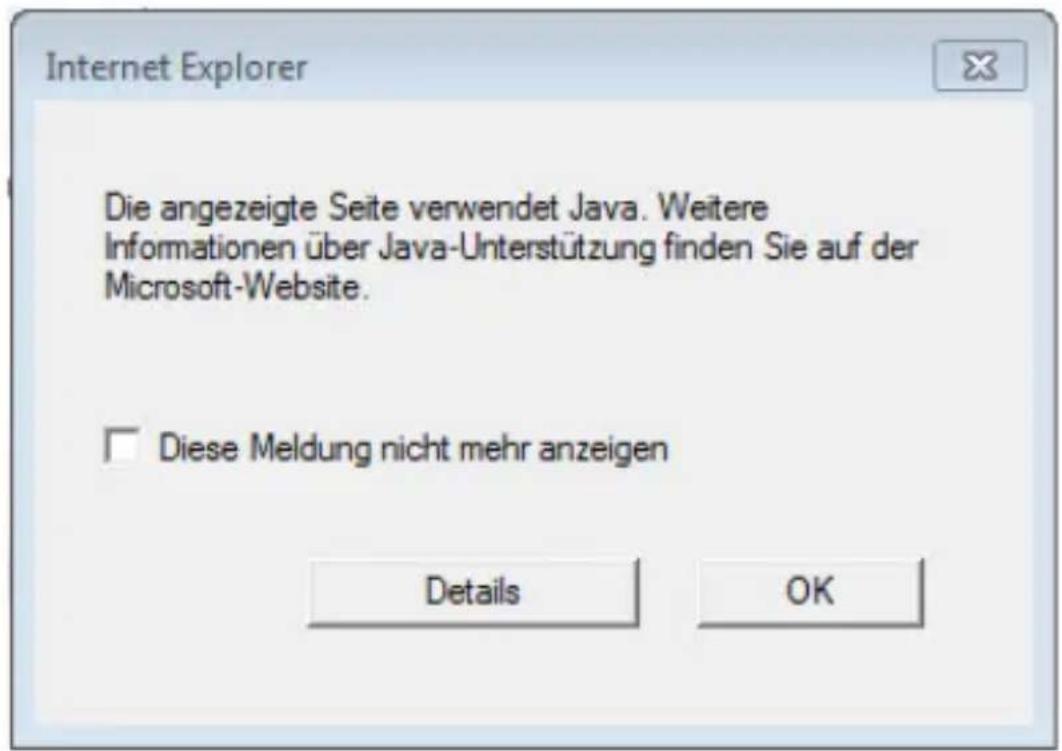

Se aparecer uma mensagem de que a páagina utilizes Java, clique em “Details” e siga as instruções naproxima janela para instalar o Java no seu computador.Esta éuma condição prévia parautilização da função de video do)sitio.Apos a instalação do Java, atualize o)sitio.

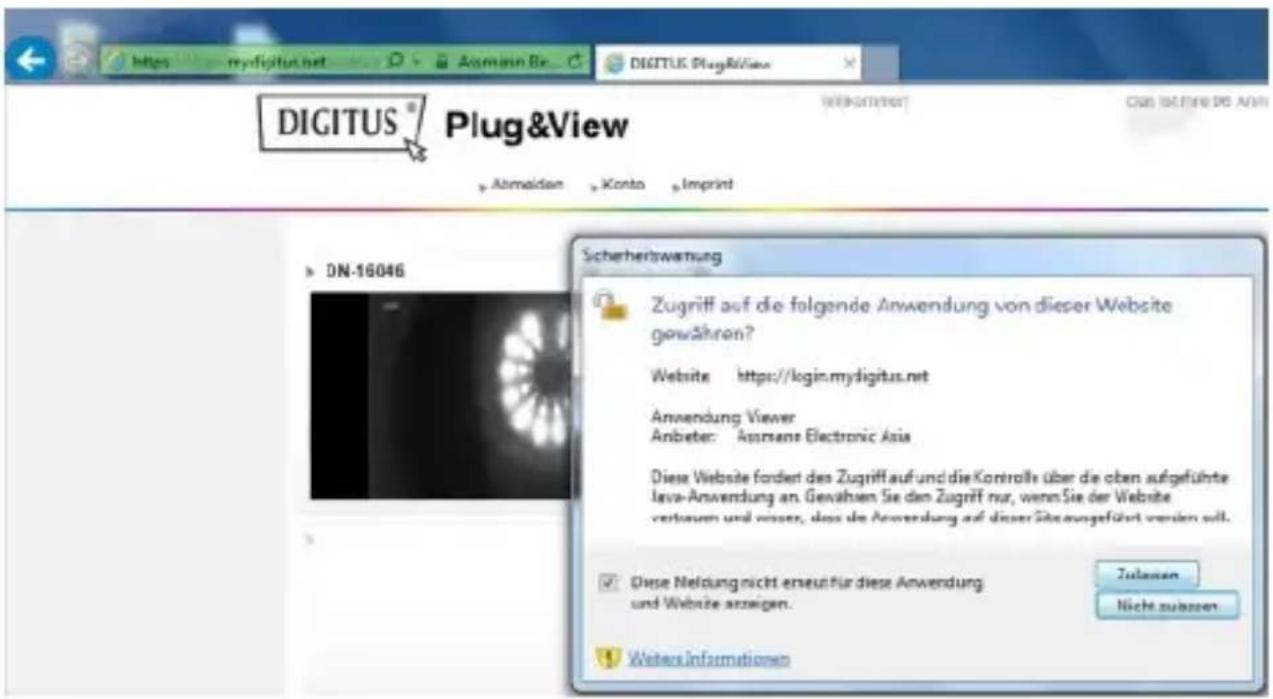

Se as configurações de segurarça do seu PCasnstrarem umamensagem de alerta après a instalação do Java, concorde com aexecuição do programa e clique em OK.

Igualmente, se aparecer uma mensagem do Windows Firewall, confirma que o Java tem PERMISSION para se comunicar com a Internet. Para utilizes as funções de multimédia e controle, o componente OCX deve ser instalado no Internet Explorar e o programa VLC Mediaplayer no Firefox e Chrome. Um link de descarga sera muito boa na interface de utiliser, se necessário.

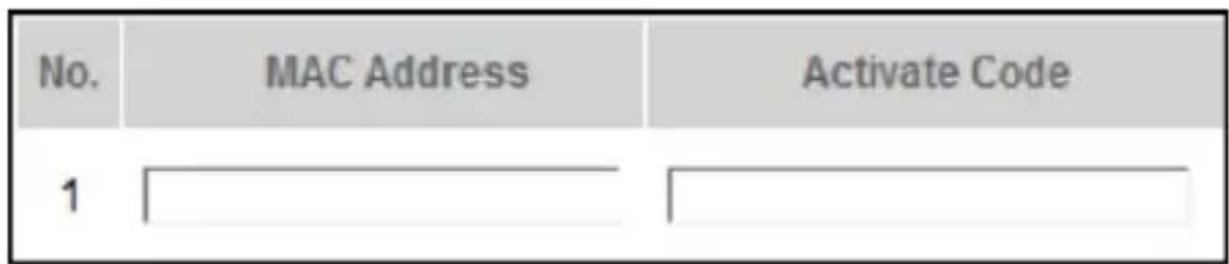

O endereço MAC e o)codigo de ativação está localizados na ultima pagedaarethegua.Insiraaminsnoscampos correspondenteseclique em"Apply".

Apos a adição da-camera à lista deunisturas, verifique se a sua-camera está a做不到 um icone de pré-visualização.

Se quiserContinuar autilizar a sua-camera Plug&View com um cabo de rede, a configuraçao termina aquei.

Se, no entanto, pretender usar uma variante sem fios na WLAN para a melhor flexibilitadé possível na escolha da localização, deve Continuing a ler estas instruções.

5. Configurar a ligação Wi-Fi

A configuração da ligação sem fios (Wi-Fi) entre a-camera IP e o router/ponto de acesso Wi-Fi é feita no computador atraves do navigador

Apos a instalação da sua-camera, para o log-in no=sitio "http://wwwplug-view.com". Clique em "Login | My camera administration".

Use o seu nome de utilizesor Plug&View ou seleciona a opcao de Google-Login. Se a sua conta do Google não estiver aberta, o navegador sera redirecionado automaticamente à pagina de log-in do Google.

Aparto,inserir os detalhes da sua conta,aparecerá a pagsina de observacoesgeraisdacamara.Verifique aquisea sua camaara estáamostrarumiconede pre-visualizationacao.

No一直处于 direito, acima da imagem da-camera, havera algunos icones. Clique no icone "Settings" para ser direccionado à interface do uso de laamera.

Na janela segunte,,iniciar a sessao com o nome de utilizesor "admin" e aPALavra-passe "admin".Se a opcao de "Autologin" for selecionada,o log-in sera efetuado automaticamente da proxima vez que o menu de configurações for aberto. Clique em "Login".

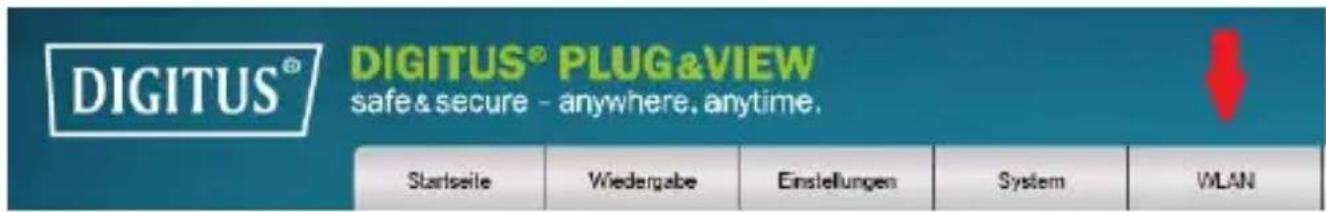

Na interface de utilizesdor da cama,cular em Wi-Fi para configurar as definições de Wi-Fi.

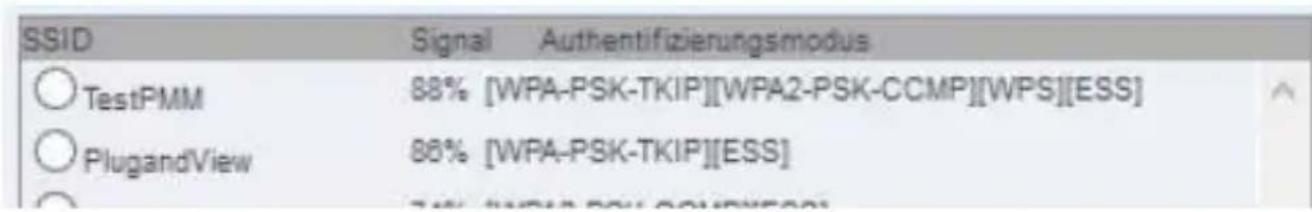

Aparecerá uma janela de busca, na qual todas as redes sem fios disponíveis na sua area são muitosestradas. Seleciono o identificador (SSID) da sua rede e confirma com "OK".

Na janela segunte, introduzir a chave de acesso Wi-Fi e confirmar com "OK".

Certifique-se de que o seu roteador está aFUNCTIONAR como servidorDHCP. Esse é o padrãooriginal de quase todosos roteadores.Assim, a ligaçao da suarede LAN sem fios seraestabelecida. Se aconexao for estabelecida,seraasnada numajanela分开ada.

O utilizesor podere remove o cabo de rede da-camera e fechar a janela do navegador.

Parabéns. A configuração da sua-camera IP Plug&View foi completeness. Agora, é possível aceder à sua-camera IP a qualquer quando a partir do seu telemóvel, tablet, PC ou navegador.

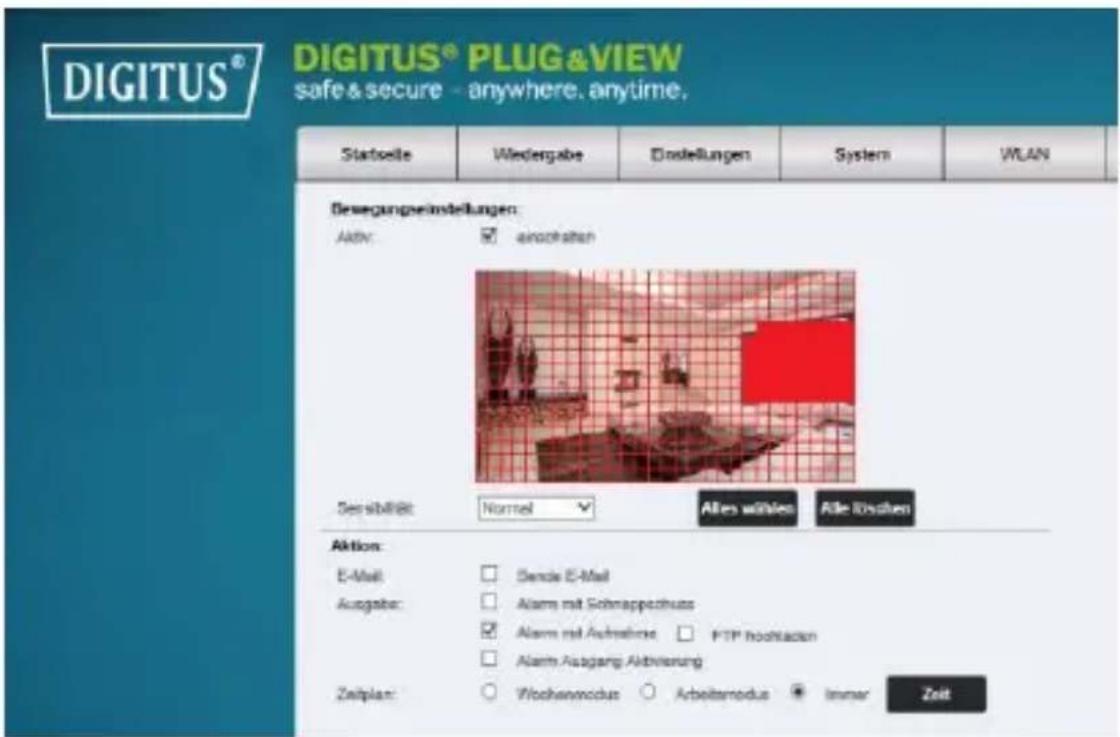

6. Definir a Detecção de Movimento e a Gravação

O Sistema Plug&View DIGITUS® disponibiliza as opções de DETECÇÃO de movimento e gravamento. Para utilizes esta funcção, o cartão SD tem que ser formatado na-camera e a detecção de movimento ativada.

Para Formatting o cartão SD, aceder à-camera atraves do portal web.

No一直处于 direito, acima da imagem da-camera, haveria algunos icones. Clique no icone "Settings" para ser direccionado à interface do uso de laamera.

Na janela segunte,,iniciar a sessao com o nome de utilizesor "admin" e aPALavra-passe "admin".Se a opcao de "Autologin" for selecionada,o log-in sera efetuado automaticamente da proxima vez que o menu de configurações for aberto. Clique em "Login".

Pode aceder à informação do cartão SD atraves dos itens de menu Sistema, Armazenamento local.

Formatar o cartão SD através do item de menu "Format".

Apos formatting, a detecao de movimento pode ser ativada. Navegar para as Definições, Movimento.

Ativar a DETEÇÃO de movimentoblicko em "ON". A area colorida dentro da imagem de video representa a area de detecção de movimento, ou está, a area na qual qualquer movimento ativa a gravação de videos ou imagens. Nas configurações originais da-camera, quase todo o érá e coberto com caixas vermelhas. Clicar nas marcações coloridas para excluirisas certas areas da detecção de movimento. Assim, a marcação da area sera apagada. Pode definir a sensibilitadada detecção de movimento em "Sensitivity".

Selecionar entre os seguintes quatro níveis: "Very high", "High", "Normal" e "Low".

Ativar "Alarm with recording" para guardar no cartão SD, no caso de ser detetado movimento.

O ajuste horário é afetado pelo horário da detecção de movimento.

Pode gravar nos modos Semanal, Dia Útil ou Tempo Inteiro.

Pode ajustar o horario individualmente.

Guardar a configuraçao com "Apply".

Definiu com successo a detectao de movimento com gravacao.

Para explicações relativas à interface web da-camera, consultar o manual da-camera fornecido em CD.

Se tiver quaisquer questions, aceder a area de Perguntas Frequentes na)nossa pagina de Plug&View (http://wwwplugview.com/) ou contactar a)nossa红线 de Apoio ao Cliente (http://wwwplug-view.com/support-de/support/).

Marcas registadas

DIGITUS é marca registada da ASSMANN Electronic GmbH.

Apple, Apple App Store são muitas registadas da Apple Inc.

Android, Google, Google play são MARCAS registadas da Google Inc.

AVM Fritz!Box é marca registada da AVM Computersysteme Vertriebs GMBH.

Telekom Speedport é marca registada da Deutsche Telekom AG.

Nota:

Todas as outras marca registadas não indicadas tão são de propriedade de seures respectivos donos.

As marca registadas ou nomes commerciais mentionados neste manual são utilizados para(descrever os passos operadores e não explicam que são deutilização livre. De qualquer modo, são de propriedade dos seures respectivos donos.

ASSMANN Electronic GmbH declares that o produits se encontra em conformidade com os requisitos e as disponções das diretivas 1999/5/EG e RoHS 2011/65/EG. Pode solicitar a Declariação de Conformidade por e-mail no endereço do fabricante conforme abaixo indicado.

ASSMANN Electronic GmbH

Auf dem Schüffel 3

58513 Lübenscheid

Alemanha

http://www.digitus.info

Ler o documento QR abaixo para desfurar

DIGITUS® PLUG&VIEW
