MANUAL DE UTILIZADOR Pixma G3420 CANON

Leia Informações Importantes e Sobre Segurança (adendo) primeiro.

Instalando a impressora ...... página 1

Conectando a um computador, smartphone ou tablet......página 4

1. Conteúdo da Caixa

• Cabeças de impressão

©

B

• Garrafas de tinta
- Cabo de alimentação
• CD-ROM de instalação
- Informações Importantes e Sobre Segurança
- Para Começar (este manual)

2. Removendo os materiais da embalagem

1 Remova e descarte quaisquer materiais de embalagem e a fita laranja.
2 Abra a unidade de digitalização/tampa, remova e descarte a fita laranja e o material de proteção que estão dentro.

3. Instalando as cabeças de impressão

1 Abra a tampa de fixação da cabeça de impressão.

2 Retire cada cabeça de impressão do pacote e remova a etiqueta.

(C) (B)

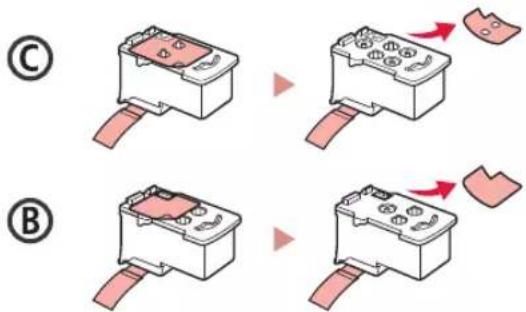

3 Remova a fita de proteção.

©

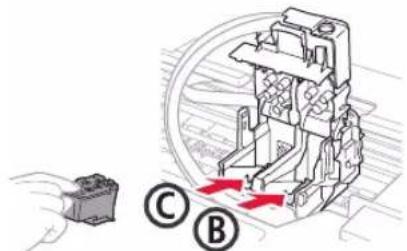

4 Insira a cabeça de impressão C (colorida) à esquerda e a cabeça de impressão B (preta) à direita.

5 Feche a tampa de fixação da cabeça de impressão e pressione para baixo até ouvir um clique.

6 Pressione os dois botões acoplados completamente até que eles emitam um clique.

7 Feche a unidade de digitalização/tampa.

- Abra totalmente a unidade de digitalização/tampa e feche em seguida.

Cuidado com seus dedos.

Configurando a impressora

4. Ligando a Impressora

1 Conecte o cabo de alimentação.

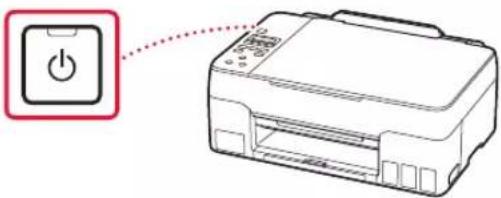

2 Pressione o botão ATIVADO (ON).

3 Quando a tela a seguir for exibida, use os botões ◀ e ▶ para selecionar um idioma e, em seguida, pressione o botão OK.

Se aparecer um erro na tela, consulte "Se uma mensagem de erro (código de suporte) aparecer na tela" na página 3 e siga as instruções.

5. Colocando tinta

Importante

Este produto requer manuseio cauteloso da tinta. A tinta pode respingar quando os cartuchos de tinta estão cheios. Se a tinta entrar em contato com roupas ou objetos, pode ser que ela não saia.

1 Abra a unidade de digitalização/tampa.

2 Abra a tampa do cartucho à esquerda da impressora.

3 Segure a garrafa de tinta na posição vertical e gire cuidadosamente a tampa da garrafa para removê-la.

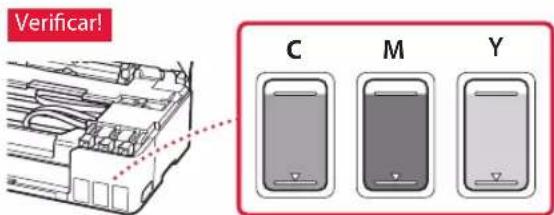

Verificar!

PGBK

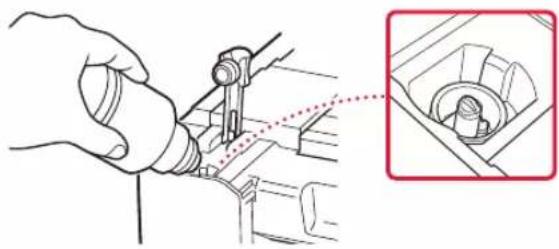

4 Alinhe o bocal da garrafa de tinta com a entrada.

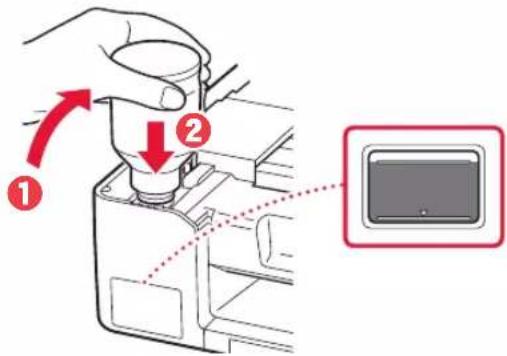

5 Levante lentamente a garrafa de tinta de cabeça para baixo e empurre para baixo para despejar a tinta.

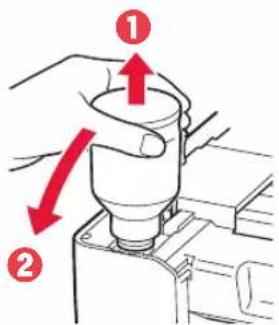

- Se a tinta não for despejada, remova lentamente a garrafa de tinta e tente novamente.

- Tenha cuidado para não derramar a tinta.

8 Repita as etapas de 2 a 7 para colocar toda a tinta nos cartuchos de tinta correspondentes à direita.

9 Feche a unidade de digitalização/tampa.

- Abra totalmente a unidade de digitalização/tampa e feche em seguida.

Cuidado com seus dedos.

10 Quando a tela a seguir for exibida, use os botões ◀ e ▶ para selecionar Sim (Yes) e, em seguida, pressione o botão OK.

- Aguarde um momento até que a tela a seguir apareça. Siga as instruções na tela e pressione o botão OK.

Se você for usar a impressora sem conectar nenhum outro dispositivo, a configuração estará concluída.

Selecione o método de conexão que melhor se adequa ao seu uso da impressora.

- Para usar a impressora sem conectá-la a nenhum outro dispositivo

A configuração foi concluída.

- Para utilizar a impressora com conexão a um computador ou smartphone

→ Prossiga para a página seguinte.

Se uma mensagem de erro (código de suporte) aparecer na tela

Protective material rema Support code 1890 Cód. suporte (Support code)

Verifique o código de suporte e siga as instruções se o código exibido estiver escrito abaixo.

1890

Material de proteção restante.

→"2. Removendo os materiais da embalagem" na página 1

1470

Cabeças de impressão não estão instaladas corretamente.

"3. Instalando as cabeças de impressão" na página 1

1471

Cabeças de impressão não podem ser reconhecidas.

→"3. Instalando as cabeças de impressão" na página 1

5200

A preparação do sistema de tinta não foi concluída com sucesso. Pressione o botão ATIVADO (ON) para reiniciar a impressora e consulte "5. Colocando tinta" na página 2.

Para todos os outros casos, consulte o Manual On-line.

Configurando a impressora

Qual dispositivo você está conectando?

Computador

Computador e smartphone

Conectando a um Computador

Se você estiver usando vários computadores, execute estas etapas em cada computador.

1 Acesse o site Canon do seu computador.

https://ij.start.canon

2 Selezione Configurar.
3 Insira o nome do modelo da sua impressora e clique em Ir.
4 Clique em Iniciar.
5 Clique em (B) Conectar a um Computador/Smartphone.

- As etapas a seguir são para usuários do Windows.

6 Clique em Download.
7 Execute o arquivo baixado.

• Siga as instruções na tela.
  • Isso pode levar algum tempo.
  Para conectar a um smartphone também, consulte "6-b. Conectando a um smartphone" na página 5.

Usando o CD-ROM de instalação

Clique duas vezes em EasySetup.exe no CD-ROM e, em seguida, continue a partir da etapa 3. Se você não tiver uma conexão com a internet, abra a pasta win no CD-ROM e clique duas vezes em SETUP.exe. Isso instalará o driver da impressora.

6-b

Conectando a um smartphone

Se você estiver usando vários smartphones, execute estas etapas em cada smartphone.

1 Instale o aplicativo "Canon PRINT Inkjet/SELPHY" no seu smartphone.

• Procure por "Canon PRINT" na App Store, ou Google Play.

- Acesse o site Canon para fazer o download do aplicativo.

2 Abra as configurações do seu Wi-Fi smartphone. Verifique se o nome da rede (SSID) que começa com "Canon_ij_" aparece.

(Exemplo da tela do iOS)

Settings Wi-Fi Wi-Fi Canon_ij

O nome da rede (SSID) que começa com "Canon_ij_"

• Se "Canon_ij_" aparecer prossiga para a etapa 3.
• Se "Canon_ij_" não aparecer prossiga para a etapa 4.

3 Toque no nome da rede (SSID) que começa com "Canon_ij_".
4 Abra o aplicativo instalado e siga as instruções para adicionar sua impressora.

Depois que você adicionar a impressora, poderá imprimir a partir do smartphone.

Para imprimir fotos, consulte "Colocando papel" na página 6.

Colocando papel

1 Abra o suporte de papel.

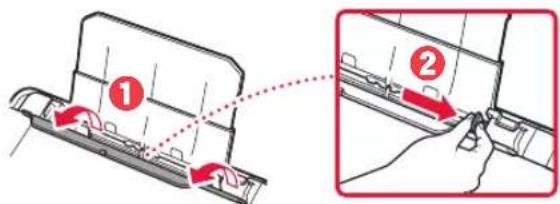

2 Abra a tampa do slot de alimentação e deslize a guia do papel do lado direito para a extrema direita.

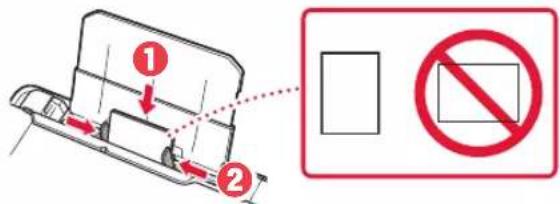

3 Coloque várias folhas de papel com o lado a ser impresso virado para cima e deslize a guia do papel lateral em direção à borda da pilha de papel.

4 Feche a tampa do slot de alimentação.

5 Quando Registrar as informações do papel da bandeja traseira (Save the rear tray paper information) aparecer na tela da impressora, pressione o botão OK.

6 Seleccione o tamanho e o tipo de papel, e depois pressione o botão OK.

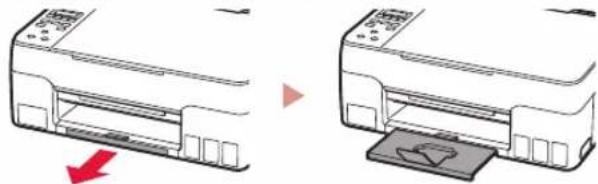

7 Abra a bandeja de saída do papel.

Ao mudar a posição da impressora, verifique o seguinte. Consulte o Manual On-line para obter detalhes.

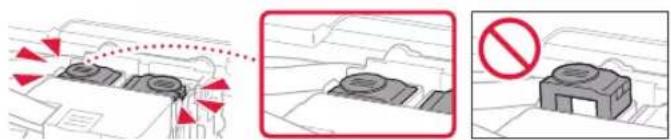

Verifique se ambos os botões acoplados foram pressionados para baixo completamente para evitar vazamentos de tinta.

Verifique se a posição da alavanca de válvula de tinta está fechada.

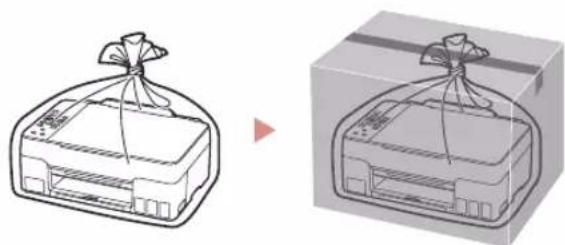

Embale a impressora em um saco plástico caso ocorra vazamento de tinta.

- Coloque a impressora em uma caixa resistente de modo que a parte inferior fique virada para baixo, usando material de proteção suficiente para garantir o transporte seguro.

- Não incline a impressora. A tinta pode vazar.

- Manuseie com cuidado e garanta que a caixa permaneça na horizontal, e NÃO de cabeça para baixo ou de lado, pois a impressora pode ser danificada e a tinta da impressora pode vazar.

- Quando um agente de transporte estiver manuseando o transporte da impressora, marque a caixa com "ESTE LADO PARA CIMA" para manter a parte inferior da impressora virada para baixo. Marque também com "FRÁGIL" ou "MANUSEAR COM CUIDADO".
