ПОСІБНИК КОРИСТУВАЧА Pixma G3420 CANON

Посібник для початку роботи

Спершу прочитайте документ Інформація щодо безпеки й важливі відомості (додаток).

Установлення принтера......стор. 1

Підключення до комп'ютера, смартфона або планшета......стор. 4

Настроювання принтера

1. Вміст коробки

• Друкуючі головки

©

B

• Флакони з чорнилом
  • Шнур живлення
• Компакт-диск із програмою встановлення
• Інформація щодо безпеки й важливі відомості
• Посібник для початку роботи (цей посібник)

2. Зняття пакувальних матеріалів

1 Зніміть усі пакувальні матеріали й жовтогарячу стрічку й утилізуйте їх.
2 Відкрийте модуль сканування / кришку, зніміть жовтогарячу стрічку та захисний матеріал усередині й утилізуйте їх.

3. Встановлення друкующих головок

1 Відкрийте кришку фіксації друкуючої головки.

2 Витягніть кожну друкуючу головку з упаковки та зніміть етикетку.

©

B

3 Зніміть захисну стрічку.

©

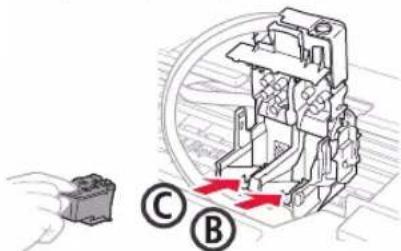

4 Установіть друкуючу головку С (кольорову) ліворуч, а друкуючу головку В (чорну) — праворуч.

5 Закрийте кришку фіксації друкуючої головки та притискайте, доки не почуєте клацання.

6 Натисніть обидві кнопки з'єднання до кінця, доки не почуєте клацання.

7 Закрийте модуль сканування / кришку.

- Повністю відкрийте модуль сканування / кришку, потім закрийте цей компонент.

Настроювання принтера

4. Увімкнення принтера

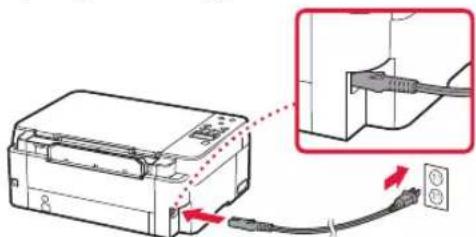

1 Приєднайте шнур живлення.

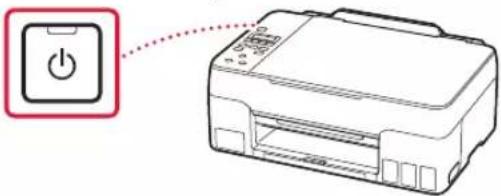

2 Натисніть кнопку УВІМК. (ОН).

3 Якщо з'явиться наведений нижче екран, скористайтеся кнопками ◀ i ▶, щоб вибрати мову, а потім натисніть кнопку OK.

Якщо на екрані з'явиться повідомлення про помилку, див. розділ «Якщо на екрані з'явиться повідомлення про помилку (код підтримки)» на стор. 3 і дотримуйтесь інструкцій.

5. Наливання чорнила

Важливо

Під час використання цього виробу потрібно обережно поводитися з чорнилом. Воно може розлитися з чорнильниць. Якщо чорнило потрапить на одяг або речі, плями буде важко вивести.

1 Відкрийте модуль сканування / кришку.

2 Відкрийте ковпачок чорнильниці ліворуч на принтері.

3 Тримаючи флакон із чорнилом у вертикальному положенні, обережно поверніть і зніміть ковпачок флакона.

Перевірте!

PGBK

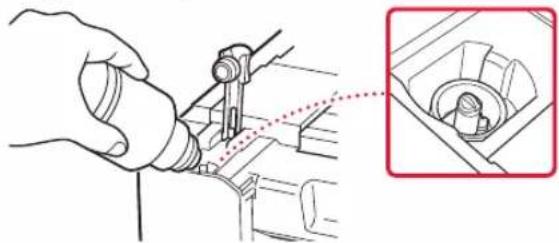

4 Сумістіть наконечник флакона з чорнилом із вхідним отвором.

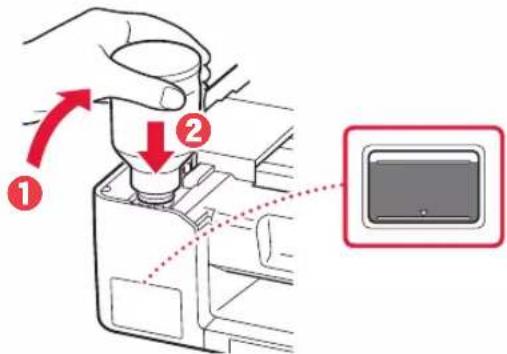

5 Повільно переверніть флакон із чорнилом догори дном і притисніть його, щоб налити чорнило.

- Якщо чорнило не наливається, обережно приберіть флакон із чорнилом і повторіть спробу.

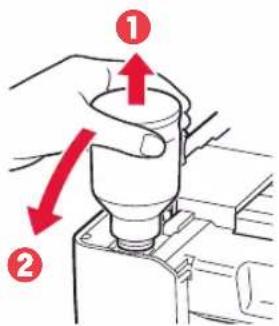

6 Обережно приберіть флакон із чорнилом від вхідного отвору.

• Будьте обережні, щоб не розлити чорнило.

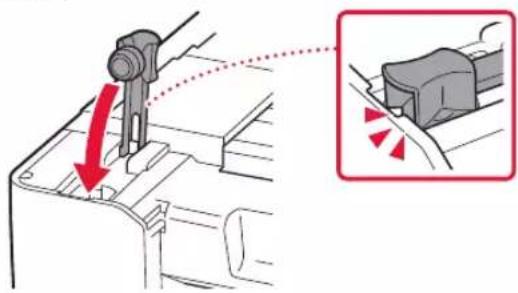

7 Надійно встановіть ковпачок чорнильниці на місце.

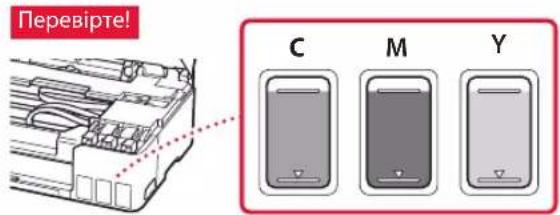

8 Повторіть кроки 2–7, щоб налити всі чорнила у відповідні чорнильниці, розташовані праворуч.

Перевірте! C M Y

9 Закрийте модуль сканування / кришку.

- Повністю відкрийте модуль сканування / кришку, потім закрийте цей компонент.

10 Якщо з'явиться наведений нижче екран, кнопками ◀ i ▶ виберіть пункт Tak (Yes) і натисніть кнопку OK.

- Зачекайте, доки не з'явиться наведений нижче екран. Дотримуйтесь інструкцій на екрані та натисніть кнопку OK.

Якщо потрібно використовувати принтер без підключення інших пристроїв, настроювання можна завершити.

Виберіть найоптимальніший способ підключення залежно від того, як використовуватиметься принтер.

- Використання принтера без підключення до інших пристроїв

Настроювання завершено.

- Щоб використовувати принтер із підключеним комп'ютером або смартфоном

Перейдіть до наступної сторінки.

Якщо на екрані з'явиться повідомлення про помилку (код підтримки)

Protective material rema Support code 1890 Код підтр. (Support code)

Перегляньте код підтримки та дотримуйтесь інструкцій, якщо це один із кодів, наведених нижче.

1890

Не знято захисні матеріали.

«2. Зняття пакувальних матеріалів» на стор. 1

1470

Друкуючі головки встановлено неправильно.

«3. Встановлення друкующих головок» на стор. 1

1471

Не вдається розпізнати друкуючі головки.

«3. Встановлення друкующих головок» на стор. 1

5200

Під час підготовки системи чорнил сталася помилка. Натисніть кнопку УВІМК. (ОН), щоб перезавантажити принтер, а потім перегляньте розділ «5. Наливання чорнила» на стор. 2.

В іншому разі див. Онлайновий посібник.

До якого пристрою ви під'єднуєтеся?

Комп'ютер

Комп'ютер і смартфон

6-a

Підключення до комп'ютера

Якщо ви користуєтеся кількома комп'ютерами, виконайте ці кроки на кожному з них.

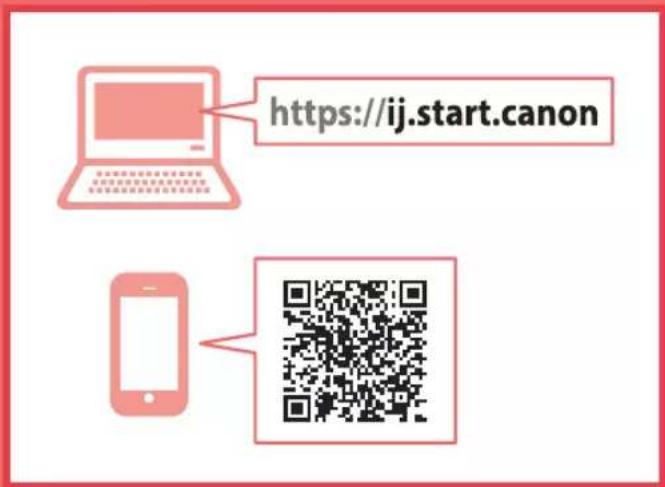

1 Зайдіть на веб-сайт Canon зі свого комп'ютера.

https://ij.start.canon

2 Натисніть Настроювання.
3 Введите назву моделі свого принтера й клацніть Перейти.
4 Клацніть Запустити.
5 Клацніть (В) Підключення до комп'ютера/смартфона.

- Ці кроки призначено для користувачів OC Windows.

6 Клацніть Завантажити.
7 Запустіть завантажений файл.

• Дотримуйтеся інструкцій, які з'являтимуться на екрані.
• Це може зайняти деякий час.
- Щоб підключити його також до смартфона, див. розділ «6-в. Процедура підключення до смартфона» на стор. 5.

Використання компакт-диска з програмою встановлення

Двічі клацніть файл EasySetup.exe на компакт-диску та продовжте з кроку 3. Якщо підключення до інтернету відсутнє, відкрийте папку win на компакт-диску й двічі клацніть файл SETUP.exe. Після цього буде встановлено драйвер принтера.

6-b

Процедура підключення до смартфона

Якщо використовується кілька смартфонів, виконайте ці кроки на кожному з них.

1 Установіть програму «Canon PRINT Inkjet/SELPHY» на своєму смартфоні.

- Знайдіть програму «Canon PRINT» у магазині App Store або Google Play.

• Перейдіть на веб-сайт Canon, щоб завантажити програму.

2 Відкрийте на смартфоні параметри Wi-Fi. Переконайтеся, що відображається ім'я мережі (SSID), яке починається на «Canon_ij_».

(Приклад екрана пристрою з OC iOS)

Settings Wi-Fi Wi-Fi Canon_ij

Ім'я мережі (SSID), яке починається на «Canon_ij_»

Якщо ім'я «Canon_іj_» відображається Перейдіть до кроку 3.
- Якщо ім'я «Canon_іj_» не відображається - Перейдіть до кроку 4.

3 Торкніться імені мережі (SSID), яке починається на «Canon_ij_».
4 Відкрийте завантажену програму, а потім дотримуйтесь інструкцій на екрані програми, щоб додати принтер.

Додавши принтер, можна друкувати зі смартфона.

Щоб надрукувати фотографії, див. розділ «Завантаження паперу» на стор. 6.

Завантаження паперу

1 Витягніть підпору для паперу.

2 Відкрийте кришку отвору подавання й посуньте правий напрямник для паперу праворуч до кінця.

3 Завантажте кілька аркушів паперу стороною для друку догори й перемістіть бічний напрямник для паперу до краю стопки паперу.

4 Закрийте кришку отвору подавання.

5 Коли на екрані принтера відобразиться повідомлення Зареєструвати відомості про папір у задньому лотку (Save the rear tray paper information), натисніть кнопку OK.

6 Виберіть формат і тип паперу й натисніть кнопку OK.

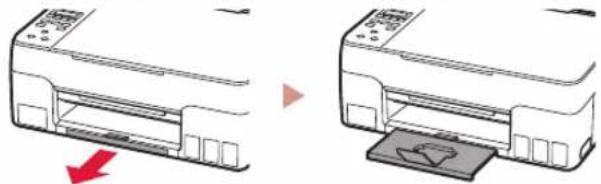

7 Витягніть лоток виведення паперу.

Транспортування принтера

Під час переміщення принтера дотримуйтеся наведених нижче інструкцій. Щоб отримати докладніші відомості, див. документ Онлайновий посібник.

Щоб запобігти протіканню чорнила, переконайтеся, що обидві кнопки з'єднання натиснуто повністю.

Переконайтесь, що важілець чорнильного клапана перебуває в закритому положенні.

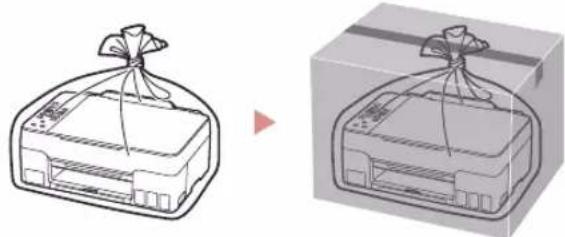

Помістіть принтер у поліетиленовий пакет, оскільки чорнило може витікати.

• Помістіть принтер у тверду коробку нижньою частиною принтера донизу й використайте достатню кількість захисного матеріалу, щоб гарантувати безпечне транспортування.
• Не нахиляйте принтер. Чорнило може витекти.
• Поводьтеся з коробкою обережно та переконайтеся, що вона зберігає форму й НЕ перевернута догори дном або на бік, оскільки принтер може бути пошкоджено, а чорнило в ньому може витекти.
• Напишіть на коробці з принтером «ЦИМ БОКОМ ДОГОРИ», щоб під час транспортування експедитор завжди тримав принтер нижньою стороною донизу. Також напишіть «КРИХКЕ» або «ПОВОДИТИСЬ ОБЕРЕЖНО».
