РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pixma G3420 CANON

Руководство по началу работы

В первую очередь прочтите документ Информация о безопасности и важные сведения (приложение).

Установка принтера....стр. 1

Подключение к компьютеру, смартфону или планшету......стр. 4

Удерживание принтера

Як тримати принтер

جمل الطابعة

1. Содержимое коробки

• Печатающие головки

©

B

• Флаконы с чернилами
  • Кабель питания
  • Установочный компакт-диск
• Информация о безопасности и важные сведения
• Руководство по началу работы (это руководство)

2. Снятие упаковочных материалов

1 Снимите и утилизируйте любые упаковочные материалы и оранжевую ленту.
2 Откройте модуль сканирования / крышку, снимите и утилизируйте оранжевую ленту и защитные материалы из внутренней части.

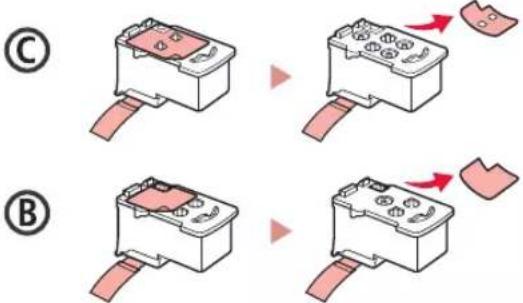

3. Установка печатающих головок

1 Откройте фиксирующую крышку печатающей головки.

2 Извлеките каждую печатающую головку из упаковки и удалите этикетку.

(C) (B)

3 Снимите защитную ленту.

©

4 Вставьте печатающую головку С (цветную) с левой стороны, а печатающую головку В (черную) — с правой стороны.

5 Закройте фиксирующую крышку печатающей головки и прижмите вниз до щелчка.

6 Нажмите до упора (щелчка) обе соединительные кнопки.

7 Закройте модуль сканирования / крышку.

- Полностью откройте модуль сканирования / крышку, а затем закройте.

4. Включение принтера

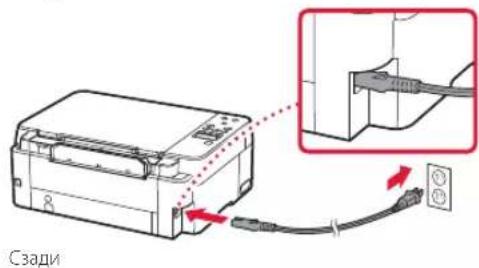

1 Подключите кабель питания.

Сзади

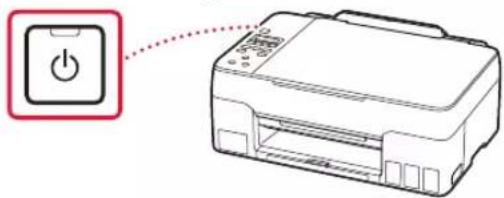

2 Нажмите кнопку ВКЛ (ON).

3 При появлении показанного ниже экрана выберите язык с помощью кнопок ◀ и ▶, а затем нажмите кнопку OK.

Если на экране появится сообщение об ошибке, см. раздел «Если на экране отображается сообщение об ошибке (код поддержки)» на стр. 3 и следуйте инструкциям.

5. Заливка чернил

Внимание!

Этот продукт требует осторожного обращения с чернилами. При заполнении чернильных контейнеров чернила могут разбрызгаться. Если чернила попадут на одежду или другие вещи, они могут не отстираться.

1 Откройте модуль сканирования / крышку.

2 Откройте колпачок контейнера в левой части принтера.

3 Держите флакон с чернилами вертикально и осторожно отверните колпачок флакона, чтобы снять его.

Проверка!

PGBK

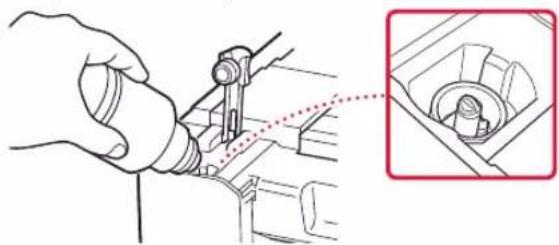

4 Совместите наконечник флакона с чернилами с впускным отверстием.

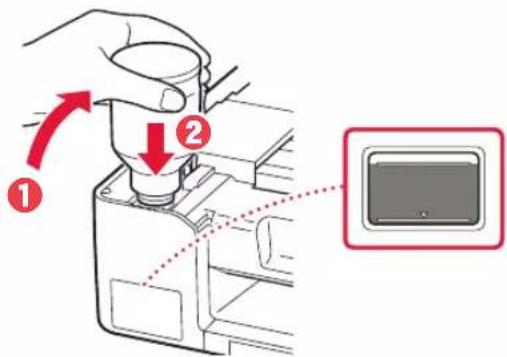

5 Медленно переверните флакон с чернилами вверх дном и прижмите его вниз, чтобы вылить чернила.

- Если чернила не выливаются, аккуратно достаньте флакон с чернилами и попробуйте выполнить эту операцию еще раз.

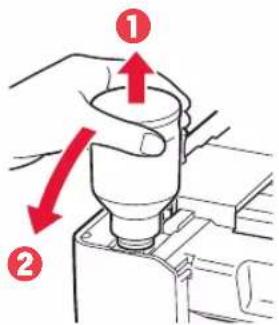

6 Осторожно извлеките флакон с чернилами из впускного отверстия.

- Будьте осторожны, чтобы не пролить чернила.

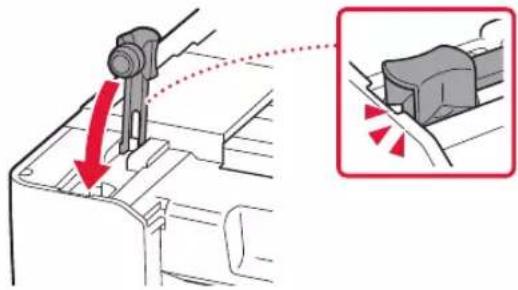

7 Осторожно установите на место колпачок контейнера.

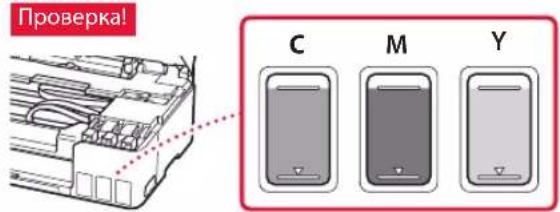

8 Повторяйте действия с 2 по 7, чтобы налить чернила в соответствующие чернильные контейнеры справа.

Проверка! C M Y

9 Закройте модуль сканирования / крышку.

- Полностью откройте модуль сканирования / крышку, а затем закройте.

⚠️ Осторожно! Берегите пальцы.

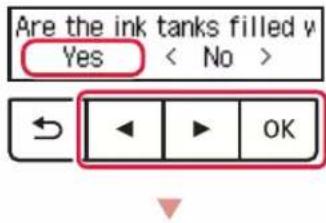

10 При появлении показанного ниже экрана с помощью кнопок ◀ и ▶ выберите Да (Yes), а затем нажмите кнопку OK.

- Подождите немного, пока не появится показанный ниже экран. Следуйте инструкциям на экране, а затем нажмите кнопку OK.

Если вы будете использовать принтер без подключения других устройств, завершите процесс настройки на этом этапе.

Выберите метод подключения, который лучше всего соответствует задачам использования принтера.

- Порядок использования принтера без подключения к другим устройствам

→ Теперь настройка завершена.

- Порядок использования принтера, подключенного к компьютеру или смартфону

→ Перейдите к следующей странице.

Если на экране отображается сообщение об ошибке (код поддержки)

Protective material rema Support code 1890 — Код поддерж. (Support code)

Проверьте код поддержки и следуйте инструкциям, если отображаемый код указан ниже.

1890

Защитный материал не снят.

«2. Снятие упаковочных материалов» на стр. 1

1470

Печатающие головки установлены неправильно.

«3. Установка печатающих головок» на стр. 1

1471

Не удается распознать печатающие головки.

«3. Установка печатающих головок» на стр. 1

5200

Подготовка системы подачи чернил не выполнена. Нажмите кнопку ВКЛ (ON), чтобы перезапустить принтер, а затем см. раздел «5. Заливка чернил» на стр. 2.

В любом другом случае см. Онлайн-руководство.

Какое устройство вы подключаете?

Компьютер

Компьютер и смартфон

6-a

Подключение к компьютеру

Если вы используете несколько компьютеров, выполните эти действия на каждом компьютере.

1 Откройте на своем компьютере сайт Canon.

https://ij.start.canon

2 Выберите Настройка.
3 Введите имя модели своего принтера и щелкните Перейти.
4 Щелкните Начать.
5 Щелкните (В) Подключение к компьютеру / смартфону.

• Действия ниже касаются пользователей Windows.
6 Щелкните Загрузить.
7 Запустите загруженный файл.

• Следуйте инструкциям на экране.
- Это может занять некоторое время.
- Для подключения к смартфону см. раздел «6-в. Подключение к смартфону» на стр. 5.

С помощью установочного компакт-диска

Дважды щелкните файл EasySetup.exe на установочном компакт-диске, а затем продолжите с шага 3. При отсутствии подключения к Интернету откройте папку win на установочном компакт-диске и дважды щелкните файл SETUP.exe. После этого будет установлен драйвер принтера.

6-b

Подключение к смартфону

Если вы используете несколько смартфонов, выполните эти действия на каждом смартфоне.

1 Установите на смартфон приложение «Canon PRINT Inkjet/SELPHY».

- Найдите приложение «Canon PRINT» в магазине App Store или Google Play.

- Откройте на компьютере сайт Canon для загрузки приложения.

2 Откройте на смартфоне настройки Wi-Fi. Убедитесь, что появилось имя сети (SSID), которое начинается с «Canon_ij_».

(Пример экрана iOS)

Settings Wi-Fi Wi-Fi Canon_ij

Имя сети (SSID), которое начинается с «Canon_ij_»

• Если появится «Canon_ij_», перейдите к действию 3.
• Если «Canon_ij_» не появится, перейдите к действию 4.

3 Коснитесь имени сети (SSID), которое начинается с «Canon_ij».
4 Откройте установленное приложение и следуйте инструкциям на экране в приложении, чтобы добавить принтер.

Добавив принтер, вы можете печатать со смартфона.

Чтобы печатать фотографии, см. раздел «Загрузка бумаги» на стр. 6.

Загрузка бумаги

1 Выдвиньте упор для бумаги.

2 Откройте крышку отверстия для подачи и передвиньте правую направляющую бумаги вправо до упора.

3 Загрузите несколько листов бумаги стороной для печати вверх и сдвиньте боковую направляющую бумаги к краю стопки бумаги.

4 Закройте крышку отверстия для подачи.

5 Когда на экране принтера появится сообщение Регистрация сведений о бумаге в заднем лотке (Save the rear tray paper information), нажмите кнопку OK.

6 Выберите тип и размер бумаги, а затем нажмите кнопку OK.

7 Выдвиньте лоток приема бумаги.

Перемещение принтера

При перемещении принтера проверьте следующее. Для получения подробных сведений см. Онлайн-руководство.

Во избежание утечки чернил убедитесь, что обе соединительные кнопки нажаты до упора.

Убедитесь, что рычажок чернильного клапана находится в закрытом положении.

В случае утечки чернил поместите принтер в пластиковый пакет.

• Упакуйте принтер в твердую коробку, поместив его нижнюю часть на дно коробки и используя достаточное количество защитного материала для безопасной транспортировки.
• Не наклоняйте принтер. Чернила могут вытечь.
• Обращайтесь с коробкой осторожно и следите за тем, чтобы коробка лежала ровно и НЕ была перевернута вверх дном или на бок, поскольку в этом случае возможно повреждение принтера или утечка чернил.
• Позаботьтесь о том, чтобы во время транспортировки принтера транспортной компанией на грузовую тару с принтером была нанесена маркировка «ЭТОЙ СТОРОНОЙ ВВЕРХ» для обеспечения транспортировки принтера нижней частью вниз. Кроме того, нанесите маркировку «ХРУПКОЕ» или «ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЫЮ!».
