MANUAL DE USUARIO Pixma G3420 CANON

Lea primero Información de seguridad e información importante (apéndice).

Instalación de la impresora......página 1

Conexión con un ordenador, teléfono inteligente o tableta......página 4

Cómo sujetar la impresora

Segurando a impressora

Manipulation de l'imprimante

Instalación de la impresora

1. Contenido de la caja

• Cabezales de impresión

©

B

• Frascos de tinta
• Cable de alimentación
  • CD-ROM de instalación
• Información de seguridad e información importante
• Guía de inicio (este manual)

2. Retirar los materiales de protección

1 Retire y tire los materiales de protección y la cinta naranja.
2 Abra la cubierta/unidad de escaneado, retire y tire la cinta naranja y el material de protección que hay dentro.

3. Instalar los cabezales de impresión

1 Abra la cubierta de bloqueo del cabezal de impresión.

2 Saque cada cabezal de impresión del paquete y retire la etiqueta.

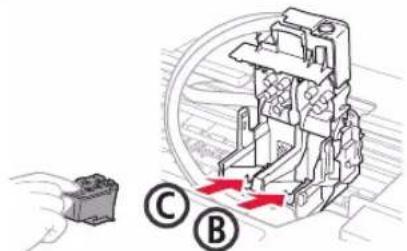

4 Inserte el cabezal de impresión C (color) a la izquierda y el cabezal de impresión B (negro) a la derecha.

5 Cierre la cubierta de bloqueo del cabezal de impresión y presione hacia abajo hasta que haga clic.

6 Presione hacia abajo los dos botones de unión completamente hasta que hagan clic.

7 Cierre la cubierta/unidad de escaneado.

- Abra la cubierta/unidad de escaneado completamente y luego ciérrela.

Tenga cuidado con los dedos.

Instalación de la impresora

4. Encender la impresora

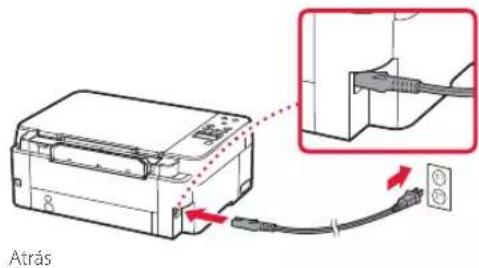

1 Conecte el cable de alimentación.

Atrás

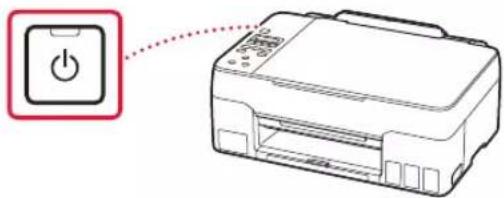

2 Pulse el botón ACTIVADO (ON).

3 Si aparece la siguiente pantalla, use los botones ◀ y ▶ para seleccionar el idioma y pulse el botón OK.

Si aparece un error en la pantalla, consulte "Si se muestra un mensaje de error (código de asistencia) en la pantalla" en la página 3 y siga las instrucciones.

5. Verter la tinta

Importante

Este producto requiere un tratamiento cuidadoso de la tinta, ya que puede salpicar cuando se rellenan de tinta los depósitos de tinta. Es posible que las manchas de tinta no salgan de la ropa u otras pertenencias.

1 Abra la cubierta/unidad de escaneado.

2 Abra la tapa del depósito de la izquierda de la impresora.

3 Sujete el frasco de tinta hacia arriba y gire suavemente la tapa del frasco para retirarla.

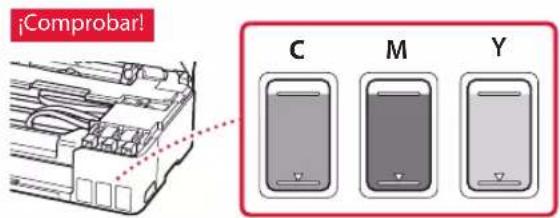

¡Comprobar!

PGBK

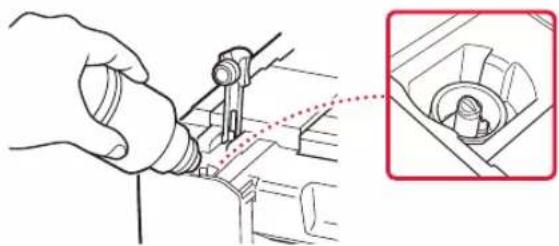

4 Alinee la boquilla del frasco de tinta con la entrada.

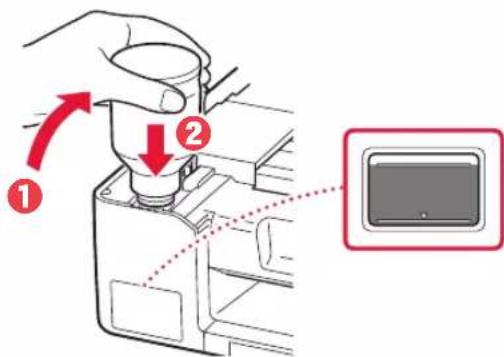

5 Coloque el frasco de tinta boca abajo despacio y empuje hacia abajo para verter la tinta.

- Si la tinta no se vierte, retire suavemente el frasco de tinta e inténtelo de nuevo.

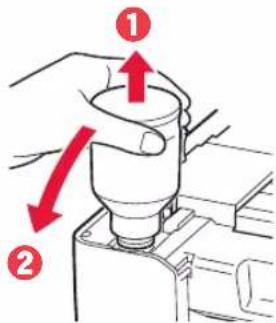

6 Retire suavemente el frasco de tinta de la entrada.

- Tenga cuidado de no derramar la tinta.

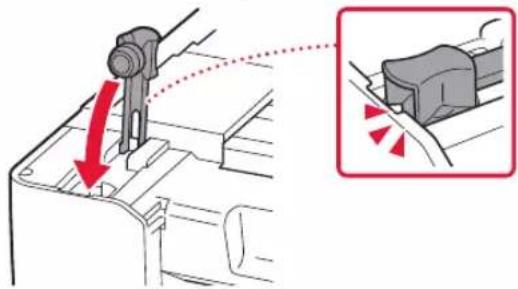

7 Vuelva a colocar la tapa del depósito firmemente.

8 Repita los pasos del 2 al 7 para verter toda la tinta en los depósitos de tinta correspondientes de la derecha.

9 Cierre la cubierta/unidad de escaneado.

- Abra la cubierta/unidad de escaneado completamente y luego ciérrela.

Tenga cuidado con los dedos.

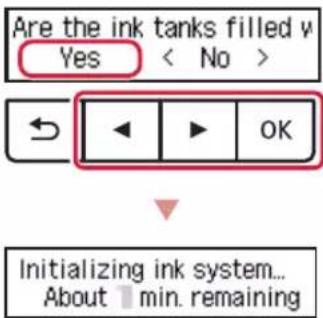

10 Si aparece la siguiente pantalla, use los botones ◀ y ▶ para seleccionar Si (Yes) y, a continuación, pulse el botón OK.

- Espere un momento hasta que aparezca la siguiente pantalla. Siga las instrucciones en pantalla y luego pulse el botón OK.

Si va a utilizar la impresora sin conectar con ningún otro dispositivo, la configuración ya se ha completado.

Seleccione el método de conexión que mejor se adapte al uso de la impresora.

- Para usar la impresora sin conectar con ningún otro dispositivo

Ha finalizado la configuración.

- Para usar la impresora conectándola a un ordenador o un teléfono inteligente

→ Continúe a la página siguiente.

Si se muestra un mensaje de error (código de asistencia) en la pantalla

Compruebe el código de asistencia y después siga las instrucciones si el código que se muestra está escrito a continuación.

1890

Material de protección restante.

→"2. Retirar los materiales de protección" en la página 1

1470

Los cabezales de impresión no están instalados correctamente.

→"3. Instalar los cabezales de impresión" en la página 1

1471

No se pueden reconocer los cabezales de impresión.

→"3. Instalar los cabezales de impresión" en la página 1

5200

La preparación del sistema de tinta no se ha completado correctamente.

Pulse el botón ACTIVADO (ON) para reiniciar la impresora y, a continuación, consulte "5. Verter la tinta" en la página 2.

Para los demás casos, consulte el Manual en línea.

Instalación de la impresora

¿Qué dispositivo va a conectar?

Ordenador Teléfono inteligente ordersador y teléfono inteligente

6-a

Conectar al ordenador

Si utiliza varios ordenadores, realice estos pasos en cada ordenador.

1 Acceda al sitio web de Canon desde el ordenador.

https://ij.start.canon

2 Seleccione configurar.
3 Escriba el nombre del modelo de su impresora y haga clic en Ir.
4 Haga clic en Iniciar.
5 Haga clic en (B) Conexión con un ordenador/teléfono inteligente.

- Los siguientes pasos son para usuarios de Windows.

6 Haga clic en Descargar.
7 Ejecute el archivo descargado.

• Siga las instrucciones que aparezcan en pantalla.
• Esto puede llevar algún tiempo.
• Para conectar con un teléfono inteligente también, consulte "6-b. Conexión con un teléfono inteligente" en la página 5.

Uso del CD-ROM de instalación

Haga doble clic en EasySetup.exe en el CD-ROM y después continúe desde el paso 3. Si no tiene una conexión a Internet, abra la carpeta win en el CD-ROM y haga doble clic en SETUP.exe. Esto instalará el controlador de la impresora.

6-b

Conexión con un teléfono inteligente

Si utiliza varios teléfonos inteligentes, realice estos pasos en cada teléfono inteligente.

1 Instale la aplicación "Canon PRINT Inkjet/SELPHY" en su teléfono inteligente.

• Busque "Canon PRINT" en App Store o Google Play.
• Acceda al sitio web Canon para descargar la aplicación.

2 Abra la configuración de Wi-Fi de su teléfono inteligente. Compruebe que aparezca el nombre de red (SSID) que empieza con "Canon_ij_".

(Ejemplo de la pantalla de iOS)

Settings Wi-Fi Wi-Fi Canon_ij_

El nombre de red (SSID) que empieza con "Canon_ij_"

• Si se muestra "Canon_ij_" continúe en el paso 3.
• Si no se muestra "Canon_ij_" continúe en el paso 4.

3 Toque el nombre de red (SSID) que empieza con "Canon_ij_".
4 Abra la aplicación instalada y luego siga las instrucciones en la aplicación para agregar su impresora.

Cuando haya agregado la impresora, podrá imprimir desde su teléfono inteligente.

Para imprimir fotos, consulte "Carga de papel" en la página 6.

Carga de papel

1 Extienda el soporte del papel.

2 Abra la cubierta de la ranura de alimentación y deslice la guía del papel del lado derecho totalmente hacia la derecha.

3 Cargue varias hojas de papel con la cara de impresión hacia arriba y deslice la guía del papel lateral contra el borde de las hojas de papel.

4 Cierre la cubierta de la ranura de alimentación.

5 Cuando se muestre Registre la información de papel de la bandeja posterior (Save the rear tray paper information) en la pantalla de la impresora, pulse el botón OK.

6 Seleccione el tipo y tamaño de papel y pulse el botón OK.

7 Extienda la bandeja de salida del papel.

Transporte de la impresora

Cuando vaya a transportar la impresora, compruebe lo siguiente. Consulte el Manual en línea para obtener más información.

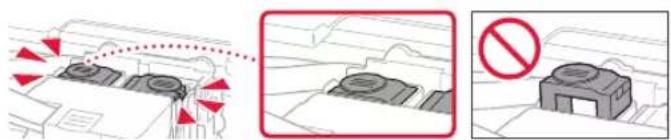

Compruebe que ambos botones de unión se hayan presionado hacia abajo completamente para evitar derrames de tinta.

Compruebe que la palanca de válvula de tinta esté en la posición cerrada.

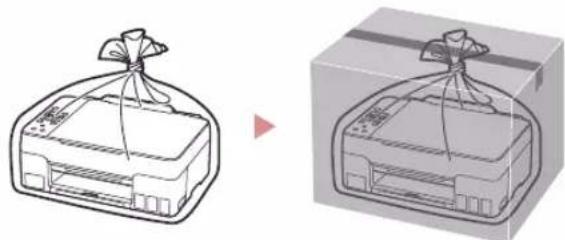

Embale la impresora en una bolsa de plástico por si hay derrames de tinta.

• Embale la impresora en una caja resistente y de modo que no quede boca abajo. Utilice suficiente material de protección para garantizar un transporte seguro.
• No incline la impresora. De lo contrario, es posible que la tinta se derrame.
• Manipule con cuidado y asegúrese de que la caja permanece en una superficie plana y que NO se coloca boca abajo o de lado, ya que la impresora podría dañarse y la tinta de la impresora, derramarse.
• Cuando se ocupe del transporte de la impresora una empresa de mensajería, marque la caja con "ESTE LADO ARRIBA" para mantener la impresora con la parte inferior abajo. Márquela también con "FRÁGIL" o "MANEJAR CON CUIDADO".
