DTB10002 - Programador de rega Toolland - Manual de utilização gratuito

Tipo de produto	Pulverizador a bateria recarregável
Marca	Toolland
Modelo	DTB10002
Dimensões do reservatório	140 x 230 x 400 mm
Capacidade do reservatório	6 L
Peso	1.10 kg
Alimentação	Bateria de íon de lítio 3,6 V, 2600 mAh (INR18650P)
Carregador	5 VCC, 2 A com conector micro-USB
Tempo de carregamento	240 min
Autonomia	120 min
Fluxo	0,3 L/min
Material do reservatório	PE, PP, ABS
Material da lança	Aço inoxidável
Comprimento da mangueira	120 cm
Funções principais	Pulverização com jato ajustável (jato estreito a névoa), gatilho, interruptor liga/desliga, indicador LED de carga
Manutenção e limpeza	Limpar com um pano macio e detergente suave; não mergulhar; esvaziar o reservatório antes do armazenamento
Segurança	Uso por crianças a partir de 8 anos com supervisão; usar proteção ocular; evitar exposição à chuva
Peças sobressalentes e reparabilidade	O aparelho não pode ser reparado; descarte de acordo com a regulamentação local
Informações gerais	Cor: laranja; reservatório de 6 L; garantia de 24 meses (consumidor)

Perguntas frequentes - DTB10002 Toolland

Como carregar a bateria do pulverizador Toolland DTB10002?

Abra a tampa do conector USB localizado na alça, conecte o carregador (5 VCC, 2 A com micro-USB) e conecte-o a uma tomada elétrica. Os LEDs indicam o carregamento: 0-30% (um LED), 30-70% (dois LEDs), 70-100% (três LEDs). Quando todos os LEDs estiverem acesos, a bateria estará totalmente carregada. Em seguida, desconecte o aparelho para evitar sobrecarga.

Qual é a capacidade do reservatório e como enchê-lo?

O reservatório tem capacidade de 6 litros. Para enchê-lo, desaperte a alça do reservatório, despeje o líquido (por exemplo, água ou um produto de tratamento) e, em seguida, aperte a alça firmemente antes de usar o aparelho.

Como ajustar o jato de pulverização?

Gire o bico de pulverização localizado na extremidade da lança para alternar de um jato estreito (x) para um jato de névoa (z). Um jato estreito é ideal para aplicação direcionada, enquanto um jato de névoa cobre uma área maior.

O que fazer se o pulverizador não funcionar mesmo estando ligado?

Verifique primeiro o nível de carga da bateria: se estiver baixo, recarregue-a completamente (cerca de 240 minutos). Se o problema persistir, o interruptor ou o próprio aparelho pode estar danificado. Nesse caso, o aparelho deve ser descartado de acordo com a regulamentação local.

O bico está entupido, o que devo fazer?

Se o bico estiver entupido, remova o filtro localizado na entrada da mangueira de sucção e limpe-o cuidadosamente. Você também pode enxaguar o bico com água limpa. Certifique-se de que o reservatório não contenha partículas que possam obstruir o circuito.

Como limpar o pulverizador após o uso?

Antes da limpeza, esvazie o reservatório, despressurize acionando o gatilho, desligue o aparelho e, se possível, remova a bateria. Limpe a carcaça com um pano macio embebido em detergente suave. Nunca mergulhe o aparelho em água e não use solventes ou detergentes à base de petróleo, diluente, álcool ou amônia.

Qual é a autonomia da bateria e quanto tempo leva para recarregá-la?

A autonomia é de aproximadamente 120 minutos de uso contínuo. O tempo de carregamento completo é de aproximadamente 240 minutos com o carregador fornecido (5 VCC, 2 A).

Posso usar o pulverizador com produtos químicos?

Sim, você pode usar produtos de tratamento para plantas ou outros líquidos não inflamáveis. Certifique-se de que o líquido seja compatível com os materiais do reservatório (PE, PP, ABS) e da lança (aço inoxidável). Enxágue cuidadosamente o aparelho após cada uso para evitar corrosão.

Como armazenar o pulverizador Toolland DTB10002?

Esvazie completamente o reservatório antes de guardar o aparelho. Armazene-o em um local limpo e seco, protegido do gelo e fora do alcance de crianças. Se não for usá-lo por um longo período, recarregue a bateria a cada poucos meses para preservar sua vida útil.

O aparelho tem garantia e o que fazer em caso de defeito?

Este aparelho possui garantia de 24 meses contra qualquer defeito de fabricação ou materiais a partir da data de compra. Em caso de defeito, devolva o aparelho com o comprovante de compra original ao seu revendedor. A garantia não cobre danos decorrentes de uso incorreto, desgaste normal ou modificações não autorizadas.

MANUAL DE UTILIZADOR DTB10002 Toolland

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Toolland! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Proteja o seu rosto (por ex. com óculos) dos agentes de pulverização.

Data de fabricação.

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
• Este equipamento tem incorporada uma bateria recarregável interna. Quando o aparelho terminar o seu ciclo de vida, deverá descartá-lo tendo em conta a legislação local.

Segurança na Área de Trabalho

• Mantenha a sua área de trabalho sempre limpa a organizada. Locais de trabalho desorganizados e escuros convidam à ocorrência de acidentes.
• Não trabalhe com aparelhos elétricos em ambientes explosivos e na presença de líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas produzem faíscas que podem incendiar poeiras ou fumaças.
• Mantenha as crianças e as pessoas estranhas ao serviço afastadas do local enquanto trabalha com a ferramenta. Qualquer distração poderá fazer com que perca o controlo da ferramenta.

Segurança Elétrica

• Evite qualquer contato corporal com superfícies ligadas à terra tais como tubos, radiadores, fogões e frigoríficos. Existe um risco acrescido de choque elétrico se seu corpo estiver ligado à terra.
• Não exponha ferramentas elétricas à chuva ou ambientes molhados. A água que pode entrar no aparelho aumenta o risco de choque elétrico.

Segurança Pessoal

• Faça atenção, veja bem o que está a fazer e tenha bom senso ao utilizar o aparelho. Não utilize uma ferramenta elétrica se se sentir cansado ou se estiver sob a influência de drogas, álcool ou medicação. Um momento de falta de atenção ao trabalhar com ferramentas elétricas pode resultar em ferimentos graves.
• Use equipamento de proteção pessoal. Use sempre óculos de proteção. Equipamento de proteção, como máscaras contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva, usado nas condições adequadas, reduzirá a possibilidade de acidentes pessoais.
• Impedir o arranque acidental. Verifique se o interruptor está na posição de desligado antes de ligar à fonte de alimentação e ou à bateria, pegar ou transportar a ferramenta.
• Transportar ferramentas elétricas com o dedo no interruptor, ou ligar à corrente ferramentas que têm o interruptor ligado, convida à ocorrência de acidentes.
• Não se debruce. Mantenha sempre o apoio e o equilíbrio correctos. Isto permite um melhor controlo da ferramenta numa qualquer situação inesperada.
• Vista-se de forma adequada. Não use roupa larga ou acessórios. Mantenha o cabelo e as roupas sempre afastados das peças móveis. Roupas largas, jóias ou o cabelo comprido podem ficar presos nas peças móveis.
• Não permita que o facto de estar familiarizado com a ferramenta, devido à sua utilização frequente, o torne mais descuidado ignorando as normas de segurança. Um comportamento irresponsável pode causar acidentes graves numa fração de segundos.

Utilização e Manutenção da Ferramenta

• Não force a ferramenta. Use o aparelho correto tendo em conta a finalidade. A ferramenta elétrica correta fará um trabalho melhor e com mais segurança se dentro das condições para as quais foi projetada.
• Não utilize a ferramenta se o interruptor de ligar-desligar não estiver a funcionar. Uma ferramenta que não pode ser controlada através do interruptor pode ser perigosa e tem de ser reparada.
• Desligue a ficha da corrente elétrica e/ou retire a bateria, se amovível, da ferramenta elétrica, antes de fazer quaiquer ajustes, trocar acessórios ou de a guardar. Medidas de segurança como esta podem reduzir o risco de ligar a ferramenta acidentalmente.
• Guarde as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com o funcionamento da ferramenta, ou com estas instruções, trabalhem com a mesma.
• As ferramentas elétricas podem ser perigosas se utilizadas por pessoas não experientes.
• Faça a manutenção das ferramentas elétricas e acessórios. Verifique a existência de desalinhamento de peças móveis, quebra de peças ou qualquer outra condição que possa afetar o funcionamento da ferramenta elétrica. Em caso de avaria, mande reparar a ferramenta antes de a voltar a utilizar.
• Muitos acidentes são provocados pela falta de manutenção das ferramentas.
• Use a ferramenta elétrica, acessórios e pontas, etc. de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser executado. Usar a ferramenta elétrica para finalidades diferentes daquelas para que foi concebida pode resultar em acidentes graves.
• Mantenha as pegas e as superfícies de agarrar secas, limpas e livres de óleo e gordura.
• Pegas e superfícies escorregadias não permitem um manuseamento seguro do

Serviço

- Esta ferramenta deve ser reparada por pessoal qualificado e usando sempre peças de substituição recomendadas. Isto garantirá o funcionamento seguro da ferramenta.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman ^® na parte final deste manual do utilizador.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman Group nv nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

1	tanque
2	filtro
3	mangueira de sucção
4	junta
5	ficha TPE
6	tampa L
7	placa de circuito
8	tampa do parafuso
9	anel-O
10	bomba
11	tampa da bomba
12	argolas plásticas
13	tampa da bomba

14	parafuso M3x12
15	tampa R
16	placa da pega
17	tampa do interruptor de ligar-desligar
18	faixa
19	lança
20	suporte da lança
21	porca da pega
22	pega
23	argolas da mangueira
24	tampa da pega
25	mangueira

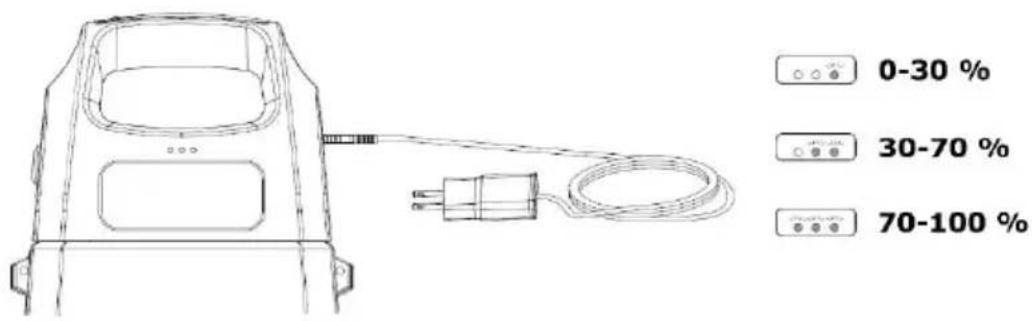

5. Carregar a Bateria

1. Coloque a conexão de carregamento na pega e abra a tampa.
2. Ligue o carregador à conexão de carregamento.
3. Certifique-se que a ficha do carregador está bem encaixada mas não force.

1. Ligue o carregador à corrente elétrica. O LED vermelho indica que a bateria está a carregar.

Quando todos os LEDs acendem significa que a bateria está carregada. Desligue o carregador da corrente elétrica para evitar sobrecarga.

0-30 % 30-70 % 70-100 %

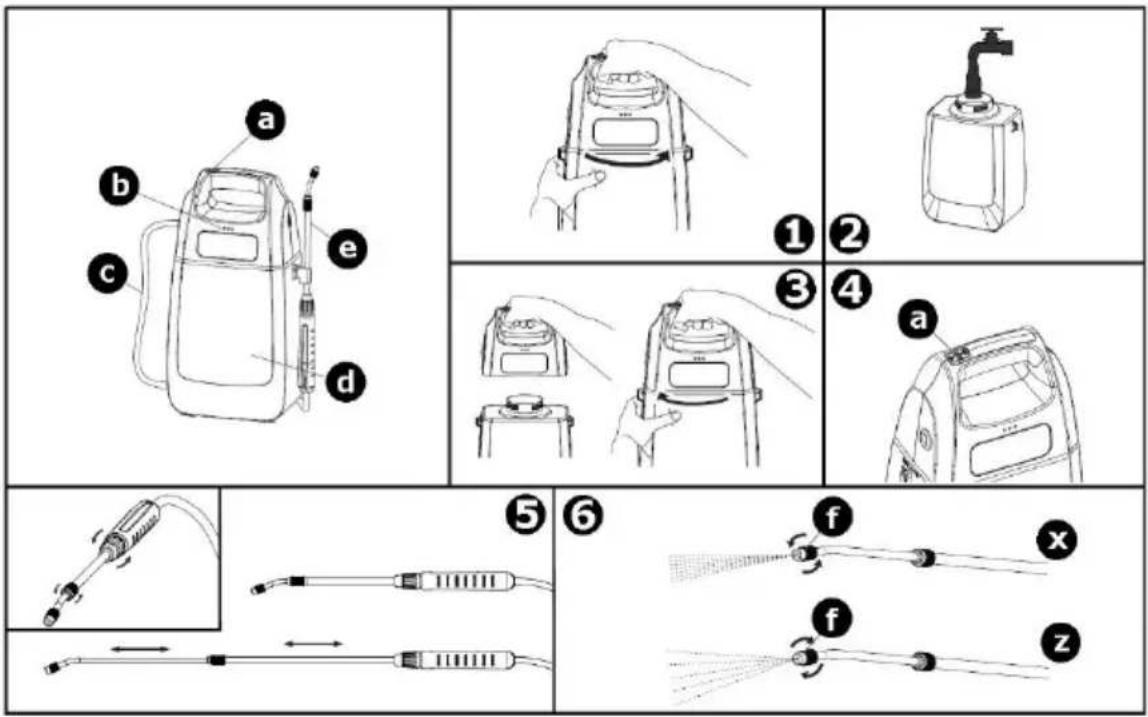

6. Utilização

1. Abra a tampa.
2. Verta o líquido para o tanque.
3. Feche a tampa.
4. Ligue o pulverizador de pressão.
5. Prima o gatiho para libertar o líquido de pulverização.
6. Gire o bocal de pulverização para regular o jato.

D	tanque
E	lança
F	tampa do bocal

z	jato largo

7. Resolução de problemas

problema	Causa possível	Solução possível
O aparelho não funciona após ter sido ligado.	A bateria não tem carga.	Carregue a bateria totalmente.
	O interruptor está danificado.	O aparelho está danificado. Descarte-o respeitando a legislação local.
O aparelho não pulveriza quando prime o gatilho.	O filtro está entupido.	Retire o filtro e limpe-o.

8. Cuidados e manutenção

Limpeza

• Não limpe o aparelho na presença de chamas não protegidas.
• Antes de proceder a qualquer tipo de limpeza, remova o agente de limpeza do tangue, despressurize, desligue o aparelho e, se possível, retire a bateria.
• Limpe toda a superfície exterior do aparelho com um pano macio embebido numa solução de água e sabão. Não mergulhe qualquer componente do aparelho em água ou em qualquer outro líquido. Nunca use solventes ou produtos de limpeza que contenham petróleo (gasolina, querosene, óleo), diluente, terebintina, álcool ou amónia.

Manutenção

- Este aparelho não pode ser reparado e deve ser descartado, quando danificado, tendo em conta a regulamentação local relativa ao ambiente.

Armazenamento

• Remova qualquer agente de pulverização do tanque antes de guardar o aparelho.
• Guarde o aparelho e os respetivos acessórios num local limpo e seco.
• Certifique-se de que guarda o aparelho num local seguro ao qual não possam ter acesso pessoas não autorizadas.

9. Especificações

pilha....Íon-lítio INR18650P 3.6 V, 2600 mAh

voltagem 5 V

corrente 0.8 A

carregador....5 VDC, 2 A com ficha micro USB

tempo de funcionamento....120 min.

tempo de carregamento ....240 min.

tanque feito de.... PE - PP - ABS

material da lança...... aço inoxidável

fluxo 0.3 L/min.

DTB10002

cor ..... laranja dimensões do tanque ..... 140 x 230 x 400 mm volume do tanque.....6 L comprimento da mangueira ..... 120 cm peso ..... 1.10 kg

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman Group nv detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

DTB10002

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÃ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
