Typ produktu	Opryskiwacz akumulatorowy z możliwością ładowania
Marka	Toolland
Model	DTB10002
Wymiary zbiornika	140 x 230 x 400 mm
Pojemność zbiornika	6 L
Waga	1.10 kg
Zasilanie	Akumulator Li-ion 3.6 V, 2600 mAh (INR18650P)
Ładowarka	5 V DC, 2 A z złączem micro-USB
Czas ładowania	240 min
Czas pracy na baterii	120 min
Przepływ	0.3 L/min
Materiał zbiornika	PE, PP, ABS
Materiał lancy	Stal nierdzewna
Długość węża	120 cm
Główne funkcje	Opryskiwanie z regulowanym strumieniem (od wąskiego do mgły), spust, włącznik/wyłącznik, wskaźnik LED ładowania
Konserwacja i czyszczenie	Czyścić miękką szmatką i łagodnym detergentem; nie zanurzać; opróżnić zbiornik przed przechowywaniem
Bezpieczeństwo	Użytkowanie przez dzieci od 8 roku życia pod nadzorem; nosić ochronę oczu; unikać narażenia na deszcz
Części zamienne i możliwość naprawy	Urządzenie nie może być naprawiane; utylizacja zgodnie z lokalnymi przepisami
Informacje ogólne	Kolor: pomarańczowy; zbiornik 6 L; gwarancja 24 miesiące (konsument)

Często zadawane pytania - DTB10002 Toolland

Jak naładować akumulator opryskiwacza Toolland DTB10002?

Otwórz pokrywę złącza USB znajdującego się na uchwycie, podłącz ładowarkę (5 V DC, 2 A z micro-USB) i podłącz ją do gniazdka sieciowego. Diody LED wskazują poziom naładowania: 0-30% (jedna dioda), 30-70% (dwie diody), 70-100% (trzy diody). Gdy wszystkie diody są włączone, akumulator jest w pełni naładowany. Odłącz wtedy urządzenie, aby uniknąć przeładowania.

Jaka jest pojemność zbiornika i jak go napełnić?

Zbiornik ma pojemność 6 litrów. Aby go napełnić, odkręć uchwyt zbiornika, wlej płyn (np. wodę lub środek do opryskiwania), a następnie mocno dokręć uchwyt przed użyciem urządzenia.

Jak wyregulować strumień oprysku?

Obróć dyszę opryskową znajdującą się na końcu lancy, aby przejść od wąskiego strumienia (x) do mgły (z). Wąski strumień jest idealny do precyzyjnego aplikowania, natomiast mgła pokrywa większą powierzchnię.

Co zrobić, jeśli opryskiwacz nie działa, mimo że jest włączony?

Najpierw sprawdź poziom naładowania akumulatora: jeśli jest niski, naładuj go w pełni (około 240 minut). Jeśli problem nadal występuje, przełącznik lub samo urządzenie może być uszkodzone. W takim przypadku urządzenie należy zutylizować zgodnie z lokalnymi przepisami.

Dysza jest zatkana, co robić?

Jeśli dysza jest zatkana, wyjmij filtr znajdujący się na wejściu węża ssawnego i dokładnie go wyczyść. Możesz również przepłukać dyszę czystą wodą. Upewnij się, że zbiornik nie zawiera cząstek, które mogłyby zablokować obieg.

Jak wyczyścić opryskiwacz po użyciu?

Przed czyszczeniem opróżnij zbiornik, odpowietrz naciskając spust, wyłącz urządzenie i jeśli to możliwe wyjmij akumulator. Wyczyść obudowę miękką szmatką nasączoną łagodnym detergentem. Nigdy nie zanurzaj urządzenia w wodzie i nie używaj rozpuszczalników ani detergentów na bazie ropy naftowej, rozcieńczalników, alkoholu lub amoniaku.

Jaka jest żywotność baterii i ile czasu zajmuje jej ładowanie?

Czas pracy wynosi około 120 minut ciągłego użytkowania. Pełne ładowanie trwa około 240 minut przy użyciu dołączonej ładowarki (5 V DC, 2 A).

Czy mogę używać opryskiwacza z chemikaliami?

Tak, możesz używać środków do pielęgnacji roślin lub innych niepalnych płynów. Upewnij się, że płyn jest zgodny z materiałami zbiornika (PE, PP, ABS) i lancy (stal nierdzewna). Dokładnie wypłucz urządzenie po każdym użyciu, aby uniknąć korozji.

Jak przechowywać opryskiwacz Toolland DTB10002?

Przed schowaniem urządzenia całkowicie opróżnij zbiornik. Przechowuj je w czystym, suchym miejscu, z dala od mrozu i poza zasięgiem dzieci. Jeśli nie używasz go przez dłuższy czas, ładuj akumulator co kilka miesięcy, aby przedłużyć jego żywotność.

Czy urządzenie jest objęte gwarancją i co zrobić w przypadku wady?

To urządzenie objęte jest 24-miesięczną gwarancją na wady produkcyjne i materiałowe od daty zakupu. W przypadku wady zwróć urządzenie wraz z oryginalnym paragonem do swojego sprzedawcy. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem, normalnym zużyciem lub nieautoryzowanymi modyfikacjami.

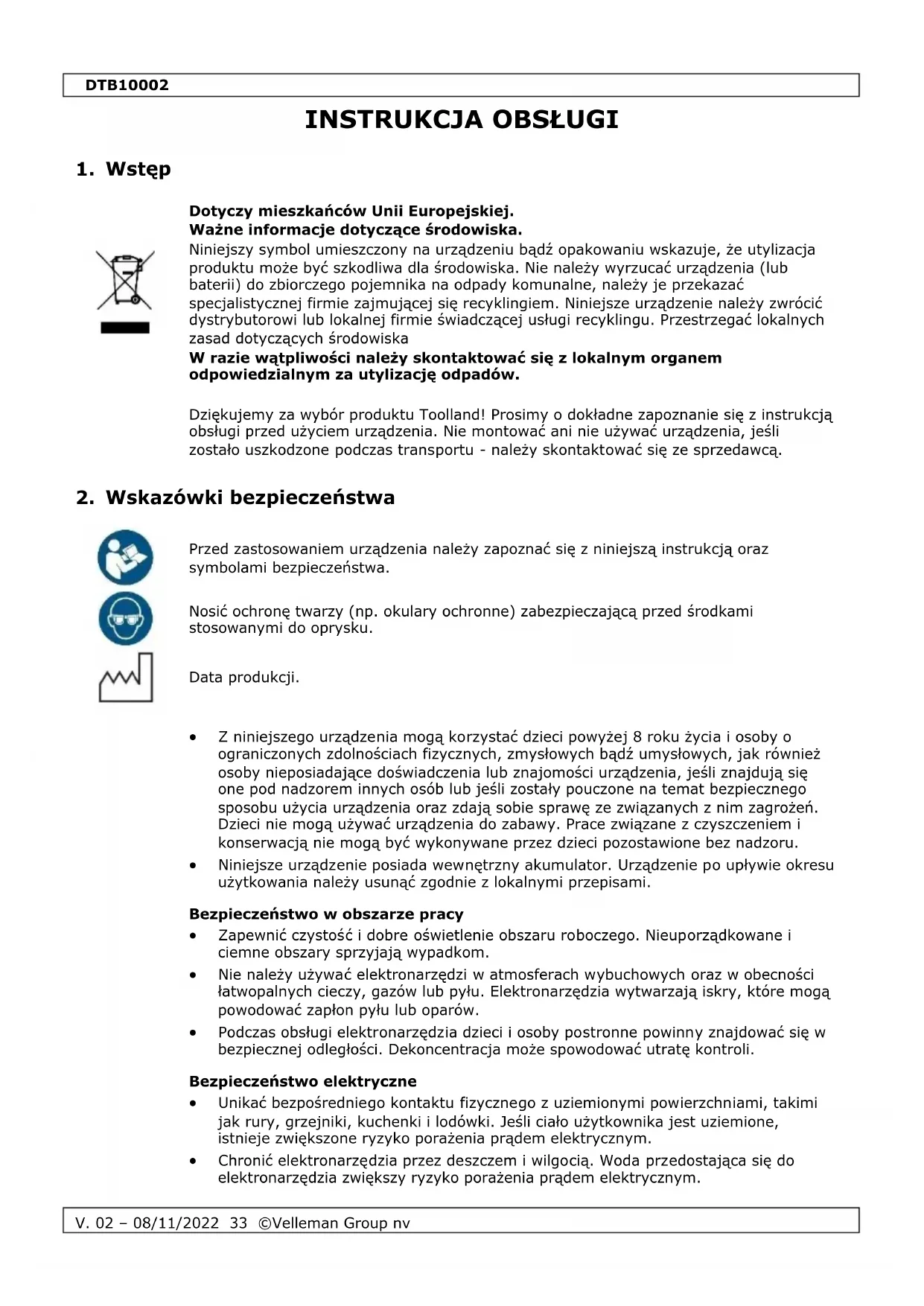

INSTRUKCJA OBSŁUGI DTB10002 Toolland

Dotyczy mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu Toolland! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Nosić ochronę twarzy (np. okulary ochronne) zabezpieczającą przed środkami stosowanymi do oprysku.

Data produkcji.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.
• Niniejsze urządzenie posiada wewnętrzny akumulator. Urządzenie po upływie okresu użytkowania należy usunąć zgodnie z lokalnymi przepisami.

Bezpieczeństwo w obszarze pracy

• Zapewnić czystość i dobre oświetlenie obszaru roboczego. Nieuporządkowane i ciemne obszary sprzyjają wypadkom.
• Nie należy używać elektronarzędzi w atmosferach wybuchowych oraz w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą powodować zapłon pyłu lub oparów.
• Podczas obsługi elektronarzędzia dzieci i osoby postronne powinny znajdować się w bezpiecznej odległości. Dekoncentracja może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

• Unikać bezpośredniego kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało użytkownika jest uziemione, istnieje zwiększone ryzyko porażenia prądem elektrycznym.
• Chronić elektronarzędzia przez deszczem i wilgocią. Woda przedostająca się do elektronarzędzia zwiększy ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

• Podczas stosowania elektronarzędzia należy zachować czujność, śledzić wykonywane czynności oraz kierować się zdrowym rozsądkiem. Nie należy stosować elektronarzędzi w przypadku zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas obsługi elektronarzędzia może skutkować poważnymi obrażeniami.
• Stosować środki ochrony indywidualnej. Zawsze nosić okulary ochronne. Wyposażenie ochronne, tj. maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochrona słuchu, stosowane w określonych warunkach ograniczy występowanie urazów.
• Zabezpieczyć przed niezamierzonym uruchomieniem. Przed podłączeniem do źródła zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem należy upewnić się, że przełącznik znajduje się w pozycji wyłączenia.
• Przenoszenie elektronarzędzi, gdy palec znajduje się na włączniku lub podłączanie do zasilania, gdy przełącznik jest w pozycji włączenia sprzyja wypadkom.
• Nie należy nadmiernie się wychyłać. Zachować stabilną postawę i równowagę przez cały okres pracy. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.
• Nosić odpowiednią odzież. Nie nosić luźnej odzieży i biżuterii. Trzymać włosy i odzież z dala od ruchomych części. Luźna odzież, biżuteria i długie włosy mogą zostać pochwycone przez ruchome części.
• Nie należy pozwolić, aby oswojenie z narzędziem wynikające z częstego użytkowania doprowadziło do lekkomyślności i ignorowania zasad bezpieczeństwa. Bezmyślne działanie może w ułamku sekundy doprowadzić do poważnych obrażeń.

Stosowanie i konserwacja elektronarzędzia

• Nie stosować siły podczas pracy z elektronarzędziem. Należy używać właściwego elektronarzędzia do danego zastosowania. Wybór właściwego elektronarzędzia, które zostało przeznaczone do wykonywania danej pracy umożliwiai skuteczniejszą i bezpiecznieszą realizację zadania.
• Nie należy używać elektronarzędzia, jeżeli przełącznik wł./wył. jest niesprawny. Elektronarzędzie, którego nie można kontrolować przełącznikiem, jest niebezpieczne i wymaga naprawy.
• Odłączyć wtyczkę od źródła zasilania i/lub wyłąć akumulator (jeżeli to możliwe) z elektronarzędzia przed regulacją, zmianą akcesoriów lub przechowywaniem elektronarzędzia. Takie środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
• Elektronarzędzia w stanie beczynności należy przechowywać poza zasięgiem dzieci. Nie dopuszczać do obsługi elektronarzędzia osób, które nie są zaznajomione z urządzeniem lub niniejszą instrukcją.
• Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych osób.
• Elektronarzędzia i akcesoria należy poddawać konserwacji. Sprawdzić, czy nie występuje niewspółosiowość lub zakleszczenie ruchomych części, pęknięcie części lub jakiekolwiek inne uwarunkowania, które mogą wpływać na pracę elektronarzędzia. W przypadku uszkodzenia przed użyciem elektronarzędzie należy poddać naprawie.
• Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
• Elektronarzędzie, akcesoria oraz końcówki itp. należy stosować zgodnie z niniejszą instrukcją, uwzględniając warunki robocze oraz wykonywaną pracę. Stosowanie elektronarzędzia niezgodnie z przeznaczeniem może stwarzać sytuacje niebezpieczne.
• Uchwyty i powierzchnie chwytania powinny być suche, czyste i wolne od tłuszczu i smaru.
• Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę.

Serwis

- Serwis elektronarzędzia może przeprowadzać wyłącznie wykwalifikowany technik z użyciem identycznych części zamiennych. Zapewni to utrzymanie bezpieczeństwa pracy elektronarzędzia.

3. Informacje ogólne

- Prosze zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

- Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

- Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

- Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

- Firma Velleman Group nv ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekołwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczy wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

- Zachować niniejszą instrukcję na przyszłość.

4. Przegląd

1	zbiornik
2	filtr
3	wąż ssący
4	uszczelka
5	wtyczka TPE
6	osłona L
7	obwód drukowany
8	osłona śruby
9	O-ring
10	pompa
11	osłona pompy
12	plastikowe obejmy
13	osłona pompy

14	śruba M3x12
15	osłona P
16	płytką uchwytu
17	osłona przycisku wł.-wył.
18	pasek
19	lanca
20	zaczep na lancę
21	nakrętka uchwytu
22	uchwyt
23	obejmy pojedyncze do węża
24	osłona uchwytu
25	wąż

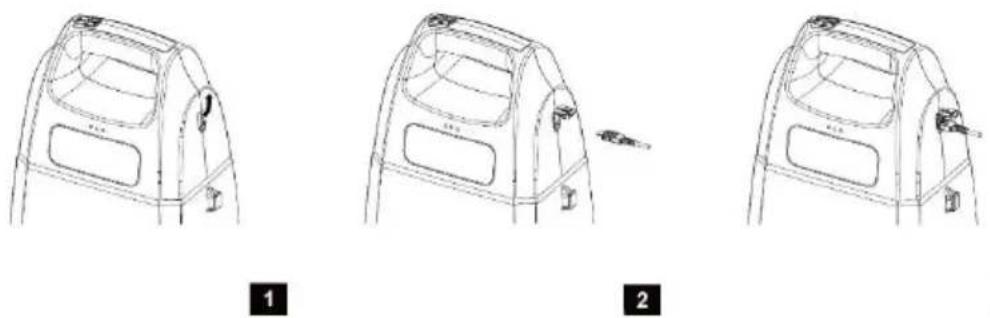

5. Ładowanie akumulatora

1. Zlokalizować złącze ładowania na uchwycie i otworzyć pokrywę.

2. Podłączyć ładowarke do złącza ładowania.

3. Upewnić się, że wtyczka ładowarki jest właściwie podłączona i włóżona (nie stosować przy tym siły).

3

DTB10002

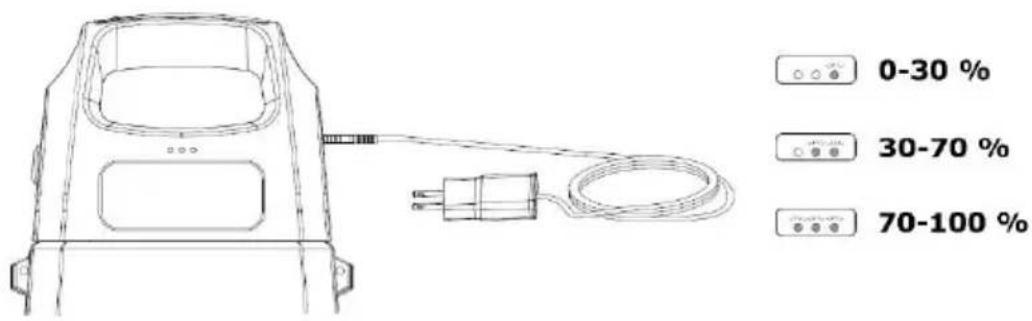

1. Podłączyć ładowarkę do sieci elektrycznej. Diody LED wskazują, że akumulator jest w trakcie ładowania.

Jeżeli świecą się wszystkie diody LED, akumulator jest w pełni naładowany. Odłączyć akumulator od sieci, aby uniknąć przeładowania.

0-30 % 30-70 % 70-100 %

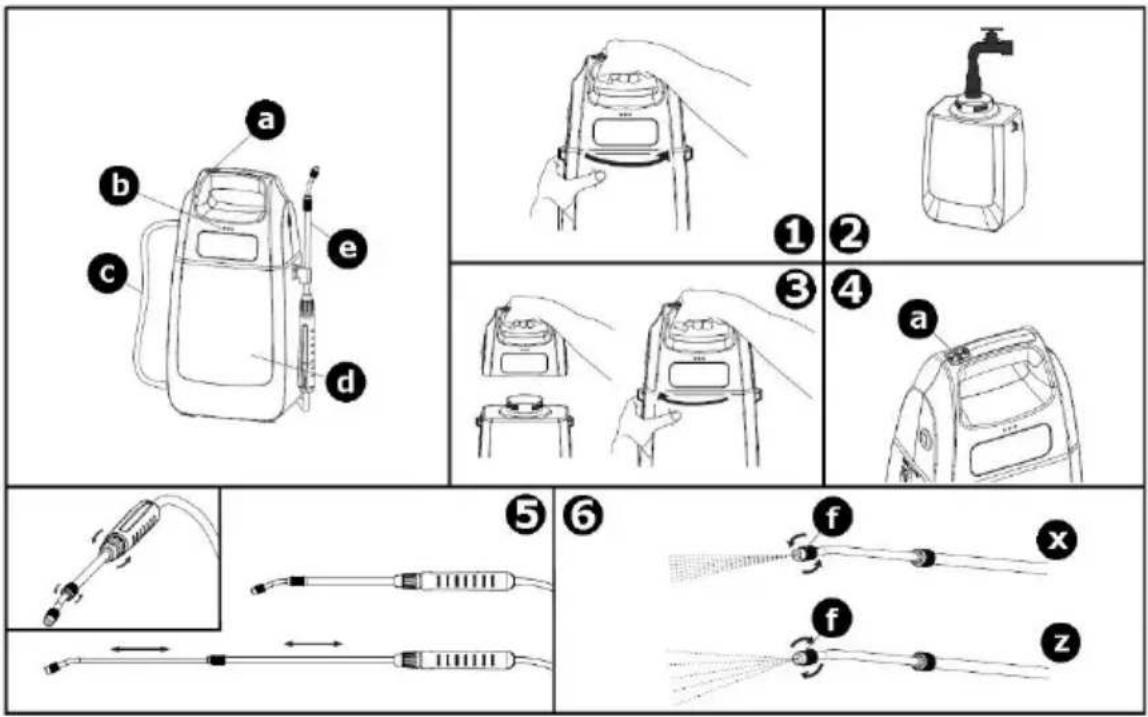

6. Obsługa

1. Zdjąć górną część.
2. Napełnić zbiornik płynem.
3. Założyć górną część.
4. Włączyć opryskiwacz ciśnieniowy.
5. Nacisnąć spust, aby uwolnić strumień rozpyłonej cieczy.
6. Obrócić dyszę rozpylającą, aby dostosować szerokość strumienia.

a	przełącznik wt./wyt.
b	diody LED
c	wąż

x	strumień bezpośredni

d	zbiornik
e	lanca
f	nasadka dyszy

z	strumień szeroki

7. Wykrywanie i usuwanie usterek

Usterka	Możliwa przyczyna	Możliwe rozwiązanie
Urządzenie nie uruchamia się po włączeniu.	Akumulator jest rozładowany.	Całkowicie naładować akumulator.
	Włącznik jest uszkodzony.	Urządzenie jest uszkodzone. Należy zutylizować zgodnie z lokalnymi przepisami.
Urządzenie nie rozpyła cieczy po naciśnięciu spustu.	Filtr jest zatkany.	Wyjąć i oczyścić filtr.

8. Utrzymanie i konserwacja

Czyszczenie

• Nie należy czyścić urządzenia w obecności otwartego ognia.
• Przed przystąpieniem do czyszczenia należy usunąć rozpylany środek ze zbiornika, zredukować ciśnienie, wyłączyć urządzenie i wyjąć akumulator (o ile jest to możliwe).
• Przetrzeć powierzchnie zewnętrzne urządzenia miękką szmatką zwilżoną mydłem i roztworem wodnym. Nie zanurzać urządzenia w wodzie ani innej cieczy. Nigdy nie używać rozpuszczalników ani środków czyszczących na bazie ropy naftowej (benzyna, nafta, olej), rozcieńczalnika do farb, terpentyny, alkoholu lub amoniaku.

Konserwacja

- To urządzenie nie podlega naprawie. W razie uszkodzenia powinno być złomowane zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska.

Przechowywanie

• Przed schowaniem urządzenia należy usunąć ze zbiornika wszelkie pozostałości rozpylanego środka.
• Urządzenie i dołączone akcesoria przechowywać w czystym i suchym pomieszczeniu.
• Upewnić się, że urządzenie jest przechowywane w bezpiecznym miejscu, bez dostępu osób nieupoważnionych.

9. Specyfikacja techniczna

akumulator.... litowo-jonowy INR18650P 3,6 V, 2600 mAh napięcie.... 5 V prąd.... 0,8 A ładowarka.... 5 VDC, 2 A z wtyczką micro USB czas pracy.... 120 min. czas ładowania.... 240 min. materiał zbiornika.... PE - PP - ABS materiał lancy.... stal nierdzewna przepływ.... 0,3 l/min.

DTB10002

kolor....pomarańczowy wymiary zbiornika ....140 x 230 x 400 mm pojemność zbiornika ....6 l długość węża ....120 cm waga ....1,10 kg

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman Group nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.
