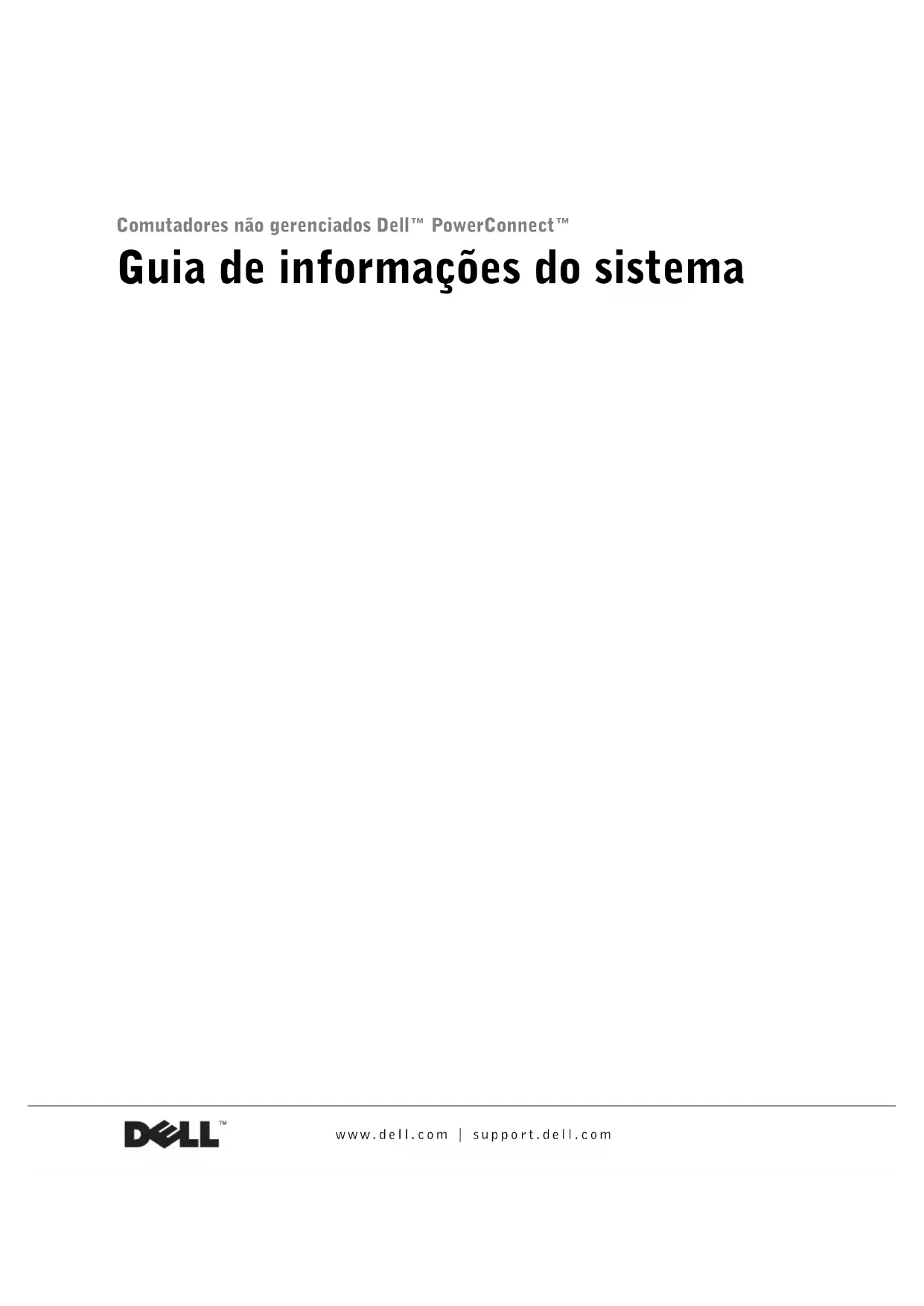

MANUAL DE UTILIZADOR PowerConnect 2016 DELL

As informações contidas neste documento estão sujeitas a alteração sem aviso prévio. © 2002 Dell Computadores do Brasil Ltda. Todos os direitos reservados. É proibida a reprodução sem permissão por escrito da Dell Computadores do Brasil Ltda. Marcas comerciais utilizadas neste texto: Dell, o logotipo da DELL e PowerConnect são marcas comerciais da Dell Computadores do Brasil Ltda; EMC é a marca comercial registrada da EMC Corporation. Outros nomes e marcas comerciais podem ser usados neste documento como uma referência às entidades que reivindicam marcas e nomes ou aos seus produtos. A Dell Computadores do Brasil Ltda renuncia ao direito de qualquer participação em nomes e marcas comerciais que não sejam de sua propriedade. Outubro de 2002 P/N 0X851 Rev. A00Conteúdo 85 Conteúdo Cuidado: Instruções de segurança . . . . . . . . . . . . . . . . . 87 Geral

Montagem de sistemas em rack

Opções de rede de área local, telecomunicações ou modems

Quando estiver usando o sistema

Proteção contra descarga eletrostática

Como obter informações e assistência

Primeiros passos/Configuração

Antes de se conectar à rede: Instruções do kit de montagem

Avisos de regulamentação . . . . . . . . . . . . . . . . . . . . . 9486 ConteúdoGuia de informações do sistema de comutadores não gerenciados 87 Cuidado: Instruções de segurança Use as diretrizes de segurança a seguir para garantir sua segurança pessoal e ajudar a proteger o sistema contra possíveis danos. Geral

• Observe e siga as marcações de serviço. Não repare nenhum produto, exceto conforme explicado na documentação do sistema. A abertura ou a remoção de tampas marcadas com o símbolo triangular contendo um raio poderá expor você a choque elétrico. Os componentes contidos nesses compartimentos devem ser reparados somente por um técnico treinado para isso.

• Se qualquer uma das condições a seguir ocorrer, desconecte o produto da tomada elétrica e substitua a peça ou entre em contato com o fornecedor especializado: – O cabo de alimentação, o cabo de extensão ou o plugue estiver danificado. – Um objeto tiver caído dentro do produto. – O produto tiver sido exposto à água. – O produto tiver sofrido uma queda ou tiver sido danificado. – O produto não funcionar corretamente quando você seguir as instruções operacionais.

• Mantenha o sistema longe de radiadores e fontes de calor. Além disso, não bloqueie as aberturas de ventilação.

• Não derrame alimentos ou líquidos nos componentes do sistema e nunca opere o produto em um ambiente molhado. Se o sistema ficar molhado, consulte a seção adequada no guia de solução de problemas ou entre em contato com o fornecedor especializado.

• Não insira nenhum objeto nas aberturas do sistema. Esse procedimento pode provocar incêndio ou choque elétrico em conseqüência de curtos circuitos nos componentes internos.

• Use o produto somente com o equipamento aprovado.

• Deixe o produto esfriar antes de remover as tampas ou tocar nos componentes internos.

• Opere o produto somente a partir do tipo de fonte de energia externa indicado na etiqueta de potência nominal elétrica. Se não tiver certeza do tipo de fonte de energia necessário, consulte o fornecedor especializado ou a empresa de energia local.88 Guia de informações do sistema de comutadores não gerenciados www.dell.com | support.dell.com

• Use somente cabo(s) de alimentação aprovado(s). Se um cabo de alimentação não tiver sido fornecido para o sistema ou para qualquer opção alimentada por energia de CA (Corrente Alternada) no sistema, compre um cabo de alimentação aprovado para uso em seu país. O cabo de alimentação deve estar homologado para o produto e para a voltagem e corrente marcadas na etiqueta de potência nominal elétrica. A classificação de voltagem e de corrente do cabo deve ser maior do que a potência nominal marcada no produto.

• Para ajudar a evitar choque elétrico, conecte os cabos de alimentação do sistema e dos periféricos em tomadas elétricas aterradas corretamente. Esses cabos são dotados de plugues de três pinos para ajudar a assegurar o aterramento adequado. Não use plugues adaptadores nem remova o pino de aterramento de um cabo. Se for necessário usar um cabo de extensão, use um cabo de três fios com conectores aterrados corretamente.

• Observe a potência nominal do cabo de extensão e da régua de energia. Certifique-se de que a amperagem total de todos os produtos conectados ao cabo de extensão ou à régua de energia não exceda 80% do limite de amperagem do cabo de extensão ou da régua de energia.

• Para ajudar a proteger o sistema contra flutuações repentinas na energia elétrica, use um supressor de surtos de voltagem, um estabilizador de linha ou uma UPS (Uninterruptible Power Supply [fonte de alimentação ininterrupta]).

• Posicione os cabos do sistema e os cabos de alimentação com cuidado; retire os cabos do caminho para evitar que alguém pise ou tropece neles. Certifique-se de que não haja nada apoiado sobre os cabos.

• Não modifique os cabos de alimentação nem os plugues. Consulte um eletricista licenciado ou a empresa de energia para saber como fazer modificações no local. Siga sempre as normas de cabeamento locais/nacionais.

• Ao conectar ou desconectar a energia de fontes de alimentação de conexão automática, se oferecidas com o sistema, observe as seguintes diretrizes: – Instale a fonte de alimentação antes de conectar o cabo de alimentação a ela. – Desconecte o cabo de alimentação antes de remover a fonte de alimentação. – Se o sistema tiver várias fontes de alimentação, desligue a energia do sistema desconectando todos os cabos de alimentação das respectivas fontes.

• Mova os produtos com cuidado; certifique-se de que todos os rodízios e/ou estabilizadores estejam conectados firmemente ao sistema. Evite paradas súbitas e superfícies irregulares. Cuidado: Instruções de segurança (continuação)Guia de informações do sistema de comutadores não gerenciados 89 Montagem de sistemas em rack Tome as seguintes precauções para garantir a segurança e a estabilidade do rack. Consulte também a documentação de instalação do rack fornecida com o sistema e o rack para obter as instruções e os procedimentos específicos de cuidado. Os sistemas são considerados como componentes de um rack. Portanto, “componente” refere-se a qualquer sistema, bem como aos diversos periféricos ou hardwares de suporte. CUIDADO: A instalação dos sistemas em um rack sem os estabilizadores frontais e laterais poderá fazer com que o rack tombe, resultando possivelmente em lesões sob certas circunstâncias. Por isso, sempre instale os estabilizadores antes dos componentes no rack. Depois de instalar sistema/componentes em um rack, nunca puxe mais de um componente dos conjuntos deslizantes do rack de uma vez. O peso de mais de um componente estendido poderá fazer com que o rack tombe e resultar em lesões graves. NOTA: O sistema possui certificado de segurança como uma unidade autônoma e como um componente para ser usado em um gabinete de rack da Dell utilizando o kit de rack do cliente. A instalação do sistema e do kit de rack em qualquer outro gabinete de rack não foi aprovada pelos órgãos de segurança. É sua responsabilidade solicitar que um órgão de segurança certificado avalie a adequação da combinação final de sistema e kit de rack em um gabinete de rack. A Dell isenta-se de todas as responsabilidades e garantias relacionadas a essas combinações.

• Os kits de rack de sistema devem ser instalados em um rack por técnicos treinados para isso. Se você instalar o kit em qualquer outro rack, certifique-se de que este atenda às especificações de um rack da Dell. CUIDADO: Não mova os racks sozinho. Devido à altura e ao peso do rack, essa tarefa deve ser realizada por pelo menos duas pessoas.

• Antes de trabalhar no rack, certifique-se de que os estabilizadores estejam presos ao rack e estendidos até o piso, e que o peso total do rack esteja apoiado no chão. Instale estabilizadores frontais e laterais em um único rack ou estabilizadores frontais para um conjunto de vários racks antes de trabalhar no rack.

• Sempre carregue o rack de baixo para cima e inicie sempre pelo item mais pesado.

• Certifique-se de que o rack esteja nivelado e estável antes de estender um componente do rack. Cuidado: Instruções de segurança (continuação)90 Guia de informações do sistema de comutadores não gerenciados www.dell.com | support.dell.com

• Tenha cuidado ao pressionar as travas de liberação dos trilhos dos componentes e ao deslizar um componente para dentro ou para fora do rack; os trilhos deslizantes podem prender seus dedos.

• Depois de inserir um componente no rack, estenda cuidadosamente o trilho para a posição de trava e deslize o componente para dentro do rack.

• Não sobrecarregue o circuito derivado de CA que fornece energia ao rack. A carga total do rack não deve exceder 80% da potência nominal do circuito derivado.

• Certifique-se de que não haja nada bloqueando a passagem de ar para os componentes do rack.

• Não pise nem se apóie sobre qualquer componente ao reparar outros componentes no rack. CUIDADO: Um eletricista qualificado deve fazer todas as conexões para energia de CC (Corrente Contínua) e para aterramento de segurança. Todo o cabeamento elétrico deve estar em conformidade com as práticas e os códigos locais ou nacionais aplicáveis. CUIDADO: Nunca suprima o condutor terra nem opere o equipamento na ausência de um condutor terra instalado de forma adequada. Entre em contato com a autoridade de inspeção elétrica adequada ou com um eletricista se não tiver certeza de que o aterramento adequado esteja disponível. CUIDADO: O chassi do sistema deve estar aterrado positivamente à estrutura do gabinete do rack. Não tente ligar a energia do sistema até que os cabos de aterramento estejam conectados. O cabeamento terra de segurança e de alimentação final deverá ser inspecionado por um inspetor de eletricidade qualificado. Haverá risco de choque elétrico se o cabo terra de segurança for suprimido ou desconectado. Opções de rede de área local, telecomunicações ou modems

• Não conecte nem use um modem durante uma tempestade com raios. Poderá haver risco de choque elétrico devido aos raios.

• Nunca conecte nem use um modem em um ambiente molhado.

• Não conecte um cabo de modem ou de telefone ao receptáculo de NIC (Network Interface Controller [controlador de interface de rede]).

• Desconecte o cabo do modem antes de abrir um produto incluso, instalar ou tocar em componentes internos ou tocar em uma tomada ou em um cabo de modem sem isolamento. Cuidado: Instruções de segurança (continuação)Guia de informações do sistema de comutadores não gerenciados 91 Sobre este guia Este documento contém informações sobre primeiros passos/configuração, segurança, regulamentações e garantia referentes ao comutador de rede Dell ™ PowerConnect™. Para obter as últimas versões dos documentos no disco rígido, vá até o site de Suporte da Dell em support.dell.com (em Inglês). Quando estiver usando o sistema Proteção contra descarga eletrostática AVISO: Somente um técnico credenciado para isso deve executar reparos no sistema. Danos decorrentes de mão-de-obra não autorizada pela Dell não serão cobertos pela garantia. A eletricidade estática pode danificar os componentes delicados existentes dentro do sistema. Para evitar danos, descarregue a eletricidade estática do seu corpo antes de tocar em qualquer componente eletrônico, como o microprocessador. Você pode fazer isso tocando periodicamente em uma superfície metálica sem pintura no chassi. Você também pode executar as seguintes etapas para evitar danos resultantes de ESD (ElectroStatic Discharge [descarga eletrostática]):

• Ao desembalar um componente sensível à estática, só retire o componente da embalagem antiestática quando você estiver pronto para instalá-lo no computador. Antes de retirar a embalagem antiestática, descarregue a eletricidade estática do seu corpo.

• Ao transportar um componente sensível, coloque-o primeiro em um recipiente ou em uma embalagem antiestática.

• Manuseie todos os componentes sensíveis em uma área com proteção antiestática. Se possível, use coberturas de bancadas e proteções para pisos antiestáticas e uma pulseira antiestática de aterramento. NOTA: O sistema também poderá incluir placas de circuito ou outros componentes que contenham baterias. Essas baterias também devem ser descartadas em um local para depósito de baterias. Para obter informações sobre essas baterias, consulte a documentação da placa ou do componente específico.92 Guia de informações do sistema de comutadores não gerenciados www.dell.com | support.dell.com Como obter informações e assistência Recurso Conteúdo Utilização do recurso Site de Suporte da Dell

• Informações e suporte técnico

• Dicas, documentação técnica ou informações de serviço Vá até o site support.dell.com (em Inglês) e preencha o registro único.

• Obtenha ajuda sobre uso geral, instalação e solução de problemas.

• Obtenha respostas para dúvidas de assistência técnica e suporte.

• Obtenha as últimas versões dos drivers para o seu sistema.

• Acesse documentação sobre o sistema e os dispositivos.

• Participe de conversas on-line com outros clientes e profissionais da área técnica da Dell.

• Explore a lista de links on-line dos principais fornecedores da Dell. Site do Dell Premier Support na Web

• Status do serviço de chamadas

• Principais questões técnicas por produto

• Perguntas mais freqüentes por número de produto

• Etiquetas de serviço personalizáveis

• Detalhes da configuração do sistema Vá até o site premiersupport.dell.com (em Inglês): O site do Dell Premier Support na Web é personalizado para clientes corporativos, governamentais e educacionais. Este site pode não estar disponível em todas as regiões.Guia de informações do sistema de comutadores não gerenciados 93 Primeiros passos/Configuração Conteúdo do pacote Antes de instalar o comutador, confirme se o pacote contém os seguintes itens:

• Cabo de alimentação de CA (Corrente Alternada)

• Bases de borracha auto-adesivas para instalação em uma mesa

• Kit de montagem para instalação em rack

• CD do Dell PowerConnect Antes de se conectar à rede: Instruções do kit de montagem O comutador é fornecido com pés de borracha para instalação em uma superfície plana e com suportes e parafusos para montagem em rack. Instalação do comutador em uma superfície plana O comutador pode ser instalado em qualquer superfície nivelada apropriada que possa suportar com segurança o peso dos hubs e dos cabos conectados. É necessário que haja espaço adequado ao redor do comutador para ventilação e acesso aos conectores dos cabos. Para instalar o comutador em uma superfície plana: 1 Coloque o comutador sobre a superfície plana e verifique se existe ventilação apropriada. Deixe pelo menos 5,1 cm (2 polegadas) de cada lado para ventilação adequada e 12,7 cm (5 polegadas) na parte de trás para o cabo de alimentação. 2 Acople os pés de borracha nos locais marcados na parte inferior do chassi. Embora opcionais, os pés de borracha são recomendados para evitar que a unidade escorregue.94 Guia de informações do sistema de comutadores não gerenciados www.dell.com | support.dell.com Instalação do comutador em um rack O comutador pode ser instalado na maioria dos racks padrão de 48,30 cm (19 polegadas). NOTA: Para racks que não vêm aparafusados, são fornecidas porcas para os compartimentos. Para instalar o comutador em um rack: 1 Use os parafusos fornecidos para acoplar um suporte de montagem a cada lado do comutador. 2 Posicione o comutador no rack e alinhe os orifícios do suporte de montagem com os do rack. 3 Insira e aperte dois parafusos apropriados para o rack através de cada um dos suportes de montagem. Avisos de regulamentação EMI (Electromagnetic Interference [interferência eletromagnética]) é qualquer sinal ou emissão, irradiada em espaço livre ou transmitida através de condutores de força ou de sinais, que coloque em risco o funcionamento de um serviço de navegação de rádio ou outro serviço de segurança, ou que prejudique seriamente, obstrua ou interrompa várias vezes um serviço licenciado de comunicação de rádio. Os serviços de comunicação de rádio incluem (mas não se limitam a) transmissão comercial AM/FM, televisão, serviços de celular, radar, controle de tráfego aéreo, pager e PCS (Personal Communication Services [serviços de comunicações pessoais]). Esses serviços licenciados, juntamente com irradiadores involuntários como dispositivos digitais (incluindo computadores), contribuem para o ambiente eletromagnético. EMC (Electromagnetic Compatibility [compatibilidade eletromagnética]) é a capacidade que os itens de um equipamento eletrônico possuem de funcionar corretamente em conjunto no ambiente eletrônico. Embora este computador tenha sido projetado para estar em conformidade com os limites estabelecidos pelos órgãos de regulamentação para EMI, não há garantias de que não ocorrerá interferência em uma instalação específica. Se o equipamento causar interferência nos serviços de comunicação de rádio, o que pode ser determinado quando o equipamento for ligado e desligado, experimente corrigir a interferência através de uma ou mais das seguintes medidas:Guia de informações do sistema de comutadores não gerenciados 95

• Reoriente a antena receptora.

• Afaste o rádio, a televisão ou outro receptor do comutador.

• Ligue o comutador Ethernet em outra tomada de modo que o comutador e o receptor fiquem em circuitos derivados diferentes.

• Se necessário, consulte o local da compra ou um técnico experiente de rádio/televisão para obter outras sugestões. Se necessário, consulte o representante do Suporte técnico da Dell ou um técnico experiente de rádio/televisão para obter outras sugestões. Os computadores da Dell são projetados, testados e classificados para um ambiente eletromagnético específico. Essas classificações de ambiente eletromagnético geralmente se referem às seguintes definições:

• Classe A para ambientes comerciais ou industriais.

• Classe B para ambientes residenciais. Os ITEs (Information Technology Equipment, equipamentos de tecnologia de informação) — incluindo dispositivos, placas de expansão, impressoras, dispositivos de entrada e saída (E/S), monitores, entre outros — que estão integrados ou conectados ao computador devem estar de acordo com a classificação de ambiente eletromagnético do computador. Aviso sobre cabos blindados de sinal: Use somente cabos blindados para conectar periféricos a qualquer dispositivo da Dell, a fim de reduzir a possibilidade de interferência em serviços de comunicação de rádio. O uso de cabos blindados garante que a classificação apropriada de EMC seja mantida para o ambiente específico. Para impressoras paralelas, há um cabo da Dell disponível. Se preferir, solicite um cabo da Dell na World Wide Web em accessories.us.dell.com/sna/category.asp?category_id=4117. A maioria dos computadores da Dell está classificada para ambientes de Classe B. Entretanto, a inclusão de determinadas opções pode alterar a classificação de algumas configurações para Classe A. Para determinar a classificação eletromagnética para seu sistema ou dispositivo, consulte as seguintes seções específicas para cada órgão de regulamentação. Cada seção possui informações sobre a segurança de produtos ou sobre EMC/EMI específicas de cada país.96 Guia de informações do sistema de comutadores não gerenciados www.dell.com | support.dell.comwww.dell.com | support.euro.dell.com Íåóïðàâëÿåìûå êîììóòàòîðû Dell™ PowerConnect™ Ðóêîâîäñòâî ïî ñèñòåìåÏðèìå÷àíèÿ, çàìå÷àíèÿ è ïðåäóïðåæäåíèÿ ÏÐÈÌÅ×ÀÍÈÅ. Ñîäåðæèò âàæíóþ èíôîðìàöèþ, êîòîðàÿ ïîìîæåò èñïîëüçîâàòü ñèñòåìó áîëåå ýôôåêòèâíî. ÇÀÌÅ×ÀÍÈÅ. Óêàçûâàåò íà âîçìîæíîñòü ïîâðåæäåíèÿ îáîðóäîâàíèÿ èëè ïîòåðè äàííûõ è îáúÿñíÿåò, êàê ýòîãî íå äîïóñòèòü. ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ. Óêàçûâàåò íà ïîòåíöèàëüíóþ îïàñíîñòü ïîâðåæäåíèÿ, ïîëó÷åíèÿ ëåãêèõ òðàâì èëè óãðîçó äëÿ æèçíè.
