PowerConnect 2016 - Commutateur réseau DELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur réseau DELL PowerConnect 2016, 24 ports Ethernet 10/100/1000 Mbps, capacité de commutation de 48 Gbps, support des protocoles VLAN, QoS, et Spanning Tree.
Utilisation	Idéal pour les petites et moyennes entreprises, permettant une gestion efficace du réseau local, avec des fonctionnalités de sécurité et de gestion avancées.
Maintenance et réparation	Facilité d'accès aux composants internes pour la maintenance, mises à jour du firmware disponibles via le site de DELL.
Sécurité	Fonctionnalités de sécurité intégrées, y compris le filtrage des adresses MAC et la prise en charge des listes de contrôle d'accès (ACL).
Informations générales	Dimensions : 44.5 x 24.1 x 4.4 cm, poids : 3.5 kg, garantie limitée de 1 an, consommation électrique maximale de 30W.

FOIRE AUX QUESTIONS - PowerConnect 2016 DELL

Comment réinitialiser le DELL PowerConnect 2016 aux paramètres d'usine ?

Pour réinitialiser le DELL PowerConnect 2016, maintenez enfoncé le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Comment configurer le DELL PowerConnect 2016 pour un réseau VLAN ?

Pour configurer un VLAN sur le DELL PowerConnect 2016, accédez à l'interface de gestion Web, allez dans 'VLAN' et créez un nouveau VLAN en spécifiant son ID et son nom. Assignez ensuite les ports au VLAN souhaité.

Que faire si le DELL PowerConnect 2016 ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le commutateur ne s'allume toujours pas, essayez de remplacer le câble d'alimentation.

Comment mettre à jour le firmware du DELL PowerConnect 2016 ?

Téléchargez la dernière version du firmware depuis le site de support de DELL. Accédez à l'interface de gestion Web du commutateur, allez dans 'Administration', puis 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer le fichier.

Le DELL PowerConnect 2016 ne détecte pas tous les appareils connectés. Que faire ?

Vérifiez que tous les câbles Ethernet sont bien connectés et fonctionnels. Assurez-vous également que les ports sont configurés correctement et qu'il n'y a pas de conflits de VLAN.

Comment activer le mode d'économie d'énergie sur le DELL PowerConnect 2016 ?

Accédez à l'interface de gestion Web, puis allez dans 'Configuration' et 'Gestion de l'alimentation'. Activez l'option 'Mode d'économie d'énergie' pour réduire la consommation électrique.

Comment surveiller le trafic sur le DELL PowerConnect 2016 ?

Utilisez l'interface de gestion Web pour accéder aux statistiques de port. Vous pouvez également configurer le SNMP pour surveiller le trafic via des outils de gestion réseau.

Quels sont les voyants d'état sur le DELL PowerConnect 2016 et que signifient-ils ?

Les voyants d'état incluent 'Alimentation', 'Lien', et 'Activité'. Le voyant 'Alimentation' doit être allumé en continu, 'Lien' indique une connexion active, et 'Activité' clignote lorsqu'il y a du trafic sur le port.

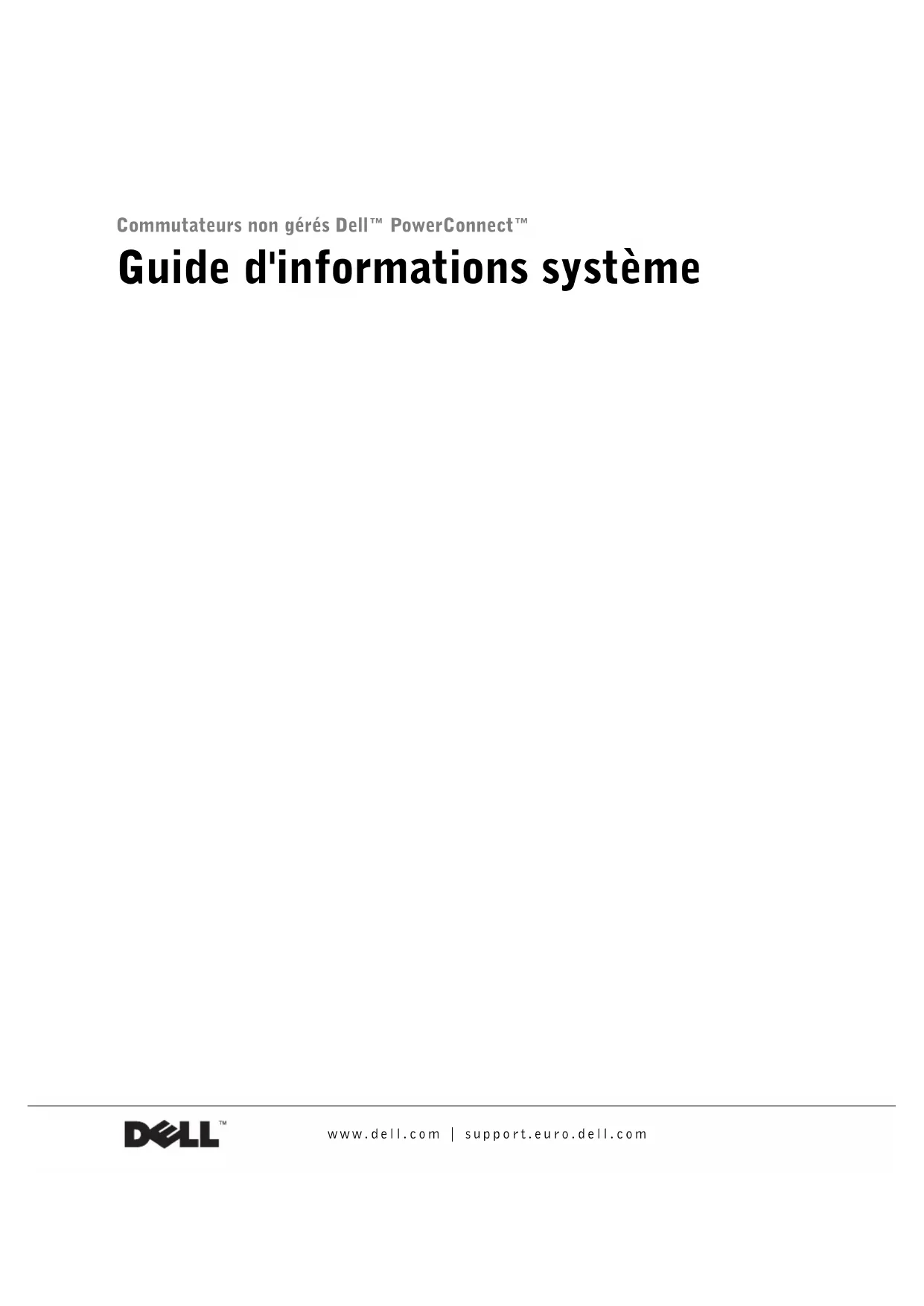

MODE D'EMPLOI PowerConnect 2016 DELL

Les informations de ce document sont sujettes à modifications sans préavis. © 2002 Dell Computer Corporation. Tous droits réservés. Toute reproduction sous quelque forme que ce soit sans l'autorisation écrite de Dell Computer Corporation est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL et PowerConnect sont des marques de Dell Computer Corporation ; EMC est une marque déposée de EMC Corporation. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Computer Corporation dénie tout intérêt propriétaire aux marques et aux noms commerciaux autres que les siens. Octobre 2002 Réf. 0X851 Rév. A00Sommaire 37 Sommaire Précaution : Instructions de sécurité ... 39 Généralités

Montage sur rack des systèmes

Options de modems, de télécommunications ou de LAN

Lorsque vous utilisez votre système

Protection contre les décharges électrostatiques

À propos de ce guide

Recherche d'informations et d'assistance

Avant de vous connecter au réseau : Instructions du kit de montage

Réglementation CE (Union Européenne) . . . . . . . . . . . . . 4838 SommaireGuide d'informations système des commutateurs non gérés 39 Précaution : Instructions de sécurité Pour votre sécurité et pour protéger votre système contre d'éventuels dommages, respectez les consignes ci-dessous. Généralités

• Observez et respectez les symboles de service. Ne réparez aucun produit, sauf si cela vous est expliqué dans la documentation système. Le fait d'ouvrir ou de retirer des couvercles marqués du symbole triangulaire et d'un éclair peut vous exposer à une électrocution. Les composants contenus dans ces boîtiers ne doivent être réparés que par un technicien expérimenté.

• Si l'un des problèmes ci-après survient, débranchez le produit de la prise électrique et remplacez la pièce ou contactez votre fournisseur de services habituel. – Le câble d'alimentation, le câble d'extension ou la prise est endommagé. – Un objet est tombé dans le produit. – Le produit a été exposé à l'eau. – Le produit est tombé ou a été endommagé. – Le produit ne fonctionne pas correctement lorsque vous suivez les instructions de fonctionnement.

• Tenez votre système à l'écart des radiateurs et des sources de chaleur. Veillez à ne pas bloquer les grilles d'aération.

• Ne renversez pas de nourriture ou de liquide sur les composants du système et ne faites jamais fonctionner le produit dans un environnement humide. Si le système est humide, reportez-vous à la section adéquate du guide de dépannage ou contactez votre fournisseur de services habituel.

• Ne poussez aucun objet dans les ouvertures de votre système. Cela risquerait de provoquer un incendie ou un choc électrique dû à un court-circuit des composants internes.

• Utilisez le produit uniquement avec un équipement approuvé.

• Laissez le produit se refroidir avant de retirer les couvercles ou de manipuler les composants internes.

• Faites fonctionner le produit uniquement à partir d'une source d'alimentation externe conforme aux caractéristiques électriques de l'appareil. Si vous n'êtes pas sûr du type de source d'alimentation requis, consultez votre fournisseur de services ou votre agence locale.40 Guide d'informations système des commutateurs non gérés www.dell.com | support.euro.dell.com

• Utilisez uniquement des câbles d'alimentation approuvés. S'il ne vous pas été livré de câble d'alimentation pour votre système ou pour toute option alimentée en courant alternatif conçue pour votre système, achetez un câble d'alimentation approuvé pour une utilisation locale. Le câble d'alimentation doit être conforme au produit, à la tension et au courant mentionnés sur l'étiquette des caractéristiques électriques. La tension et le régime nominal du câble doivent être supérieurs aux caractéristiques figurant sur le produit.

• Pour prévenir les risques d'électrocution, branchez les câbles du système et des périphériques sur des prises électriques correctement reliées à la terre. Ces câbles sont munis de trois broches pour la mise à la terre. N'utilisez pas les fiches intermédiaires ou ne retirez pas la broche de masse d'un câble. Si vous devez utiliser une rallonge, choisissez un câble à trois conducteurs avec les broches appropriées pour la mise àlaterre.

• Respectez les caractéristiques de la rallonge et de la barrette d'alimentation. Assurez-vous que l'ampérage total de tous les produits reliés à la rallonge ou à la barrette d'alimentation ne dépasse 80 % de l'ampérage limite de la rallonge ou de la barrette d'alimentation.

• Pour protéger votre système contre les augmentations ou diminutions soudaines et passagères de courant, utilisez un limiteur de surtension, un onduleur ou unUPS (uninterruptible power supply [alimentation sans interruption]).

• Placez délicatement les câbles système et les câbles d'alimentation ; acheminez-les afin que personne ne risque de marcher ou de trébucher dessus. Assurez-vous que rien ne pèse sur les câbles.

• Ne modifiez pas les câbles ou les prises. Pour modifier le site, consultez un électricien agréé ou votre agence locale. Respectez toujours vos règles de câblage locales/nationales.

• Lorsque vous alimentez ou coupez l'alimentation de prises enfichables à chaud, respectez les instructions suivantes, si elles sont fournies avec votre système : – Installez la prise avant de relier le câble d'alimentation à la prise de courant. – Débranchez le câble d'alimentation avant de retirer la prise de courant. – Si le système possède plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les câbles d'alimentation des prises de courant.

• Déplacez les produits avec soin ; assurez-vous que toutes les roulettes pour meubles et/ou tous les stabilisateurs sont solidement fixés au système. Évitez les arrêts brusques et les surfaces inégales. Précaution : Instructions de sécurité (suite)Guide d'informations système des commutateurs non gérés 41 Montage sur rack des systèmes Respectez les précautions suivantes pour la stabilité et la sécurité des racks. Reportez-vous également à la documentation de l'installation sur rack qui accompagne le système et le rack pour des instructions et des procédures spécifiques. Les systèmes sont considérés comme étant des composants d'un rack. Ainsi, le terme de « composant » fait référence à un système ainsi qu'à divers périphériques ou du matériel de support. PRÉCAUTION : Installer les systèmes dans un rack sans les stabilisateurs frontaux et latéraux risque d'entraîner le basculement du rack et donc des blessures. C'est la raison pour laquelle vous devez toujours installer les stabilisateurs avant d'installer les composants dans le rack. Une fois que le système ou les composants sont installés dans un rack, ne retirez jamais du rack plus d'un composant sur son assemblage à glissière à la fois pour le sortir. Le poids de plusieurs composants étendus peut entraîner le basculement du rack et risque de causer de graves blessures. REMARQUE : Votre système possède les certifications de sécurité en tant qu'unité autonome et composant à utiliser dans une armoire de racks Dell utilisant le kit de racks du client. L'installation de votre système et du kit de racks dans toute autre armoire de racks n'a reçu l'approbation d'aucune agence de sécurité. Il est de votre responsabilité d'avoir la combinaison adéquate de système et de kit de racks dans une armoire de racks soumise à une évaluation de conformité par une agence de sécurité agréée. Dell refuse toute responsabilité et garanties liées à des telles combinaisons.

• Les kits de racks du système sont conçus pour être installés dans un rack par des techniciens expérimentés. Si vous installez le kit dans un autre rack, assurez-vous que le rack répond aux spécifications Dell. PRÉCAUTION : Ne déplacez pas vous-même les racks. Compte tenu du poids et de la hauteur du rack, un minimum de deux personnes est nécessaire pour effectuer cette tâche.

• Avant de travailler sur le rack, assurez-vous que les stabilisateurs du rack sont sûrs, qu'ils vont jusqu'au sol et que le poids total du rack repose sur le sol. Installez les stabilisateurs frontaux et latéraux sur un rack unique ou les stabilisateurs frontaux pour regrouper plusieurs racks avant de travailler sur le rack.

• Chargez toujours le rack du bas vers le haut et chargez l'élément le plus lourd en premier dans le rack.

• Assurez-vous que le rack est à niveau et stable avant d'étendre un composant du rack. Précaution : Instructions de sécurité (suite)42 Guide d'informations système des commutateurs non gérés www.dell.com | support.euro.dell.com

• Soyez minutieux lorsque vous appuyez sur les loquets de verrouillage du rail du composant et que vous faites glisser un composant dans ou en dehors d'un rack ; attention de ne pas vous pincer les doigts dans les glissières.

• Une fois qu'un composant est inséré dans le rack, faites passer soigneusement le rail dans une position de verrouillage, puis faites glisser le composant dans le rack.

• Ne surchargez pas le circuit de dérivation de courant alternatif qui alimente le rack. La charge totale du rack ne doit pas dépasser 80 % du régime nominal du circuit de dérivation.

• Assurez-vous que la circulation d'air est correcte pour les composants du rack.

• Ne marchez pas ou ne vous tenez pas sur un composant lors de la réparation d'autres composants d'un rack. PRÉCAUTION : Confiez à un électricien qualifié tous les branchements à l'alimentation en courant continu et aux mises à la terre de sécurité. Tous les câblages électriques doivent être conformes à la réglementation locale en vigueur. PRÉCAUTION : Ne démontez jamais le conducteur de terre ou faites fonctionner l'équipement en l'absence d'un conducteur de terre installé de manière conforme. Contactez l'autorité adéquate de contrôle de l'électricité ou un électricien si vous n'êtes pas sûr que vos mises à la terre soient conformes. PRÉCAUTION : Le châssis du système doit être mis à la terre de manière positive par rapport au cadre de l'armoire de racks. Ne tentez pas d'alimenter le système tant que les câbles de terre ne sont pas branchés. Un câblage d'alimentation et de terre de sécurité terminé doit être contrôlé par un inspecteur en électricité qualifié. Il existe un risque lié à l'énergie si le câble de terre de sécurité est omis ou débranché. Options de modems, de télécommunications ou de LAN

• Ne branchez pas ou n'utilisez pas de modem lors d'un orage. Il peut y avoir un risque d'électrocution.

• Ne branchez jamais ou n'utilisez jamais de modem dans un environnement humide.

• Ne branchez pas un câble de modem ou de téléphone dans la prise NIC.

• Débranchez le câble du modem avant d'ouvrir un couvercle de produit, de manipuler ou d'installer les composants internes ou de manipuler un câble ou une prise jack de modem non isolée. Précaution : Instructions de sécurité (suite)Guide d'informations système des commutateurs non gérés 43 À propos de ce guide Ce document contient des informations de démarrage/configuration, de sécurité, de réglementation et de garantie relatives à votre commutateur réseau Dell ™ PowerConnect™. Pour télécharger les dernières versions des documents sur votre disque dur, consultez le site Web Support Dell (support.euro.dell.com). Lorsque vous utilisez votre système Protection contre les décharges électrostatiques AVIS : Seul un technicien agréé peut effectuer des réparations sur votre système. Les éventuels dommages dus à une réparation effectuée par une personne non agréée par Dell ne sont pas couverts par votre garantie. L'électricité statique risque d'endommager les composants fragiles de votre système. Pour prévenir ce genre de dommages, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques, par exemple, le microprocesseur. Pour ce faire, vous pouvez toucher régulièrement une surface métallique non peinte du châssis. Vous pouvez également prendre les mesures suivantes pour prévenir les dommages dus aux décharges électrostatiques (ESD) :

• Lorsque vous déballez un composant sensible à l'électricité statique de son carton d'emballage, n'ôtez le composant de ce carton d'emballage antistatique que lorsque vous êtes prêt à l'installer sur votre système informatique. Juste avant d'ôter l'emballage antistatique, veillez à décharger votre corps de son électricité statique.

• Quand vous transportez un composant sensible, placez-le d'abord dans un emballage ou dans une boîte antistatique.

• Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis antistatiques sur le sol et sur votre plan de travail ainsi qu'une sangle de mise à la terre antistatique. REMARQUE : Votre système peut également comporter des cartes de circuit ou d'autres composants contenant des piles. Ces piles doivent être déposées dans un endroit réservé à cet effet. Pour plus d'informations sur ces piles, reportez-vous à la documentation sur la carte ou le composant spécifique.44 Guide d'informations système des commutateurs non gérés www.dell.com | support.euro.dell.com Recherche d'informations et d'assistance Ressource Contenu Utilisation de la ressource Site Web Support Dell

• Support technique et informations

• Téléchargements pour votre système

• État des commandes ou livraisons

• Astuces et conseils, livres blancs, informations sur les services Accédez au site support.euro.dell.com et complétez le formulaire de première inscription.

• Consultez l'aide relative aux questions générales d'utilisation, d'installation et de dépannage.

• Obtenez des réponses à vos questions liées à la maintenance et au support techniques.

• Téléchargez les dernières versions des pilotes pour votre système.

• Consultez la documentation spécifique à votre système et à vos pilotes.

• Joignez-vous aux discussions en ligne avec d'autres clients Dell et des techniciens Dell expérimentés.

• Consultez une liste de liens vers les principaux fournisseurs Dell. Site Web Dell Premier Support

• État des appels aux services

• Principaux problèmes techniques par produit

• Questions fréquemment posées par numéro de produit

• Numéros de service personnalisés

• Détails de configuration du système Accédez au site premiersupport.dell.com : Le site Web Dell Premier Support est personnalisé par type de clients : entreprises, administrations et domaine de l'éducation. Ce site n'est pas disponible dans toutes les régions.Guide d'informations système des commutateurs non gérés 45 Démarrage/Configuration Contenu du coffret Avant d'installer le commutateur, assurez-vous que votre coffret contient les éléments suivants :

• Câble d'alimentation en CA

• Tampons de caoutchouc autocollants pour l'installation sur le bureau

• Kit de montage en rack pour une installation en rack

• CD Dell PowerConnect Avant de vous connecter au réseau : Instructions du kit de montage Le commutateur est fourni avec des pieds en caoutchouc permettant de le poser sur une surface plane ainsi que des supports de montage et des vis pour l'assemblage du commutateur dans un rack. Installation du commutateur sur une surface plate Vous pouvez installer le commutateur sur n'importe quelle surface plate qui peut soutenir le poids des concentrateurs et des câbles qui leur sont reliés. Il doit y avoir assez d'espace autour du commutateur pour assurer une ventilation adéquate et l'accès aux connecteurs des câbles du commutateur. Pour installer le commutateur sur une surface plate, suivez les étapes ci-après : 1 Placez le commutateur sur la surface plate et vérifiez que la ventilation est appropriée. Laissez au moins 5,1 cm (2 pouces) de chaque côté pour une ventilation correcte et 12,7 cm (5 pouces) à l'arrière pour le câble d'alimentation. 2 Fixez les patins en caoutchouc sur les emplacements indiqués en dessous du châssis. Les patins en caoutchouc sont facultatifs mais il est recommandé de les utiliser pour éviter que l'unité ne glisse.46 Guide d'informations système des commutateurs non gérés www.dell.com | support.euro.dell.com Installation du commutateur dans un rack Le commutateur peut être installé dans la plupart des racks de 48,3 cm (19 pouces) standard. REMARQUE : Pour les racks qui ne sont pas préalablement filetés, des écrous à cage sont fournis. Pour installer le commutateur dans un rack, suivez les étapes ci-après : 1 Utilisez les vis fournies pour fixer un support de montage sur chaque côté du commutateur. 2 Positionnez le commutateur dans le rack et alignez les trous de la languette de fixation avec les trous du rack. 3 Insérez deux vis appropriées à votre rack à travers chaque languette de fixation et serrez-les. Réglementations Une interférence électromagnétique (EMI, Electromagnetic Interference) est un signal ou une émission, véhiculé(e) dans l'espace libre ou par des conducteurs électriques ou de signaux, qui peut mettre en danger le fonctionnement d'une radionavigation ou d'un autre service de sécurité ou encore sérieusement dégrader, obstruer ou interrompre de manière répétée un service de communications radio autorisé. Les services de communications radio incluent, de manière non limitative, les services de radiodiffusion commerciale AM/FM, la télévision, les services de téléphonie cellulaire, la radiodétection, le contrôle de la circulation aérienne, les récepteurs de radio messagerie et les systèmes GSM. Ces services autorisés, ainsi que les éléments rayonnants parasites involontaires tels que les dispositifs numériques, y compris les systèmes informatiques, contribuent à l'environnement électromagnétique.Guide d'informations système des commutateurs non gérés 47 La compatibilité électromagnétique (EMC) est la capacité des éléments d'un équipement électronique à interagir correctement dans l'environnement électronique. Bien que ce système informatique ait été conçu dans le respect de cette compatibilité et soit conforme aux seuils fixés en matière d'interférences électromagnétiques par l'organisme de réglementation, il n'y a aucune garantie concernant les interférences susceptibles de se produire sur une installation particulière. Si l'équipement crée effectivement des interférences avec des services de communications radio (ce qui peut être déterminé en l'éteignant et en l'allumant), l'utilisateur est encouragé à essayer de corriger ce phénomène en prenant l'une ou l'ensemble des mesures suivantes :

• Changez l'orientation de l'antenne de réception.

• Éloignez du commutateur la radio, la télévision ou tout autre récepteur.

• Branchez le commutateur Ethernet à une source d'alimentation différente de manière à ce que le commutateur et le récepteur soient sur des circuits de branchement différents.

• Si nécessaire, consultez le point de vente ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires. Si nécessaire, consultez un représentant du support technique Dell ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires. Les systèmes informatiques Dell sont conçus, testés et classés pour l'environnement électromagnétique dans lequel il est prévu de les utiliser. Ces classifications CEM font généralement référence aux définitions harmonisées suivantes :

• La classe A concerne en général les environnements industriels ou commerciaux.

• La classe B concerne en général les environnements résidentiels. Les équipements informatiques, y compris les périphériques, cartes d'extension, imprimantes, périphériques d'entrée/sortie (E/S), moniteurs, etc., qui sont intégrés ou connectés au système doivent appartenir à la même classification d'environnement électromagnétique que le système informatique.48 Guide d'informations système des commutateurs non gérés www.dell.com | support.euro.dell.com Note relative aux câbles d'interconnexion blindés : Utilisez uniquement des câbles blindés pour la connexion de périphériques à tout périphérique Dell, et ce afin de réduire le risque d'interférences avec des services de communications radio. L'utilisation de câbles blindés permet de rester dans la classification EMC pour l'environnement prévu. Dell propose un câble pour les imprimantes utilisant le port parallèle. Si vous préférez, vous pouvez commander un câble auprès de Dell sur le site Internet suivant : accessories.us.dell.com/sna/category.asp?category_id=4117. La plupart des systèmes informatiques Dell sont classifiés pour les environnements de classe B. Cependant, l'inclusion de certaines options peut provoquer le passage de certaines configurations en classe A. Pour déterminer la classe s'appliquant à votre système ou périphérique, consultez les sections suivantes spécifiques de chaque instance réglementaire. Chaque section comporte des informations EMC/EMI spécifiques au pays ou des informations de sécurité relatives au produit. Réglementation CE (Union Européenne) Le symbole indique la conformité de cet ordinateur Dell aux directives CEM (compatibilité électromagnétique) de la Communauté Européenne. Un tel symbole indique que ce système Dell est conforme aux normes techniques suivantes : Set 1 : Pour l'ITE Dell standard avec une alimentation en courant alternatif

• EN 55022 — « Appareils de traitement de l'information - Caractéristiques des perturbations radioélectriques - Limites et méthodes de mesure ».

• EN 55024 — « Appareils de traitement de l'information - Caractéristiques des perturbations électromagnétiques - Limites et méthodes de mesure ».

• EN 61000-3-2 — « Compatibilité électromagnétique (CEM) -

Partie 3 : Limites - Section 2 : Limites pour les émissions de courant

harmonique (courant appelé par les appareils inférieur ou égal à 16 A par phase) ».Guide d'informations système des commutateurs non gérés 49

• EN 61000-3-3 — « Compatibilité électromagnétique (CEM) -

Partie 3 : Limites - Section 3 : Limitation des fluctuations de tension

et du scintillement dans les systèmes d'alimentation basse tension applicable aux équipements dotés d'un courant nominal allant jusqu'à 16 A ».

• EN 60950 — « Protection des équipements de technologie de l'information ». Pour les systèmes alimentés en courant continu de 48 volts, l'ensemble de standards suivant s'applique. Reportez-vous à la « Déclaration de conformité » pour déterminer si un système particulier répond aux exigences EN 50082-1 ou EN 50082-2. Set 2 : Pour les systèmes alimentés en courant continu de 48 V

• EN 55022 — « Appareils de traitement de l'information - Caractéristiques des perturbations radioélectriques - Limites et méthodes de mesure. ».

• EN 50082-1 — « Compatibilité électromagnétique--Norme générique sur l'immunité, partie 1 : Utilisation en environnement résidentiel, commercial ou d'industrie légère ».

• EN 50082-2 — « Compatibilité électromagnétique--Norme générique sur l'immunité, partie 2 : Environnement industriel ».

• EN 60950 — « Protection des équipements de technologie de l'information ». REMARQUE : Les exigences de la norme EN 55022 en matière d'émissions mènent à deux classifications :

• Classe A : environnements professionnels.
