MANUAL DE USUARIO PowerConnect 2016 DELL

La información contenida en este documento puede modificarse sin aviso previo. © 2002 Dell Computer Corporation. Quedan reservados todos los derechos. Queda estrictamente prohibida la reproducción de este documento por cualquier medio sin la autorización por escrito de Dell Computer Corporation. Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerConnect son marcas registradas de Dell Computer Corporation; EMC es la marca registrada de EMC Corporation. Este documento puede incluir otras marcas registradas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Computer Corporation renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos. Octubre 2002 P/N 0X851 Rev. A00Contenido 113 Contenido Precaución: instrucciones de seguridad . . . . . . . . . . . . . 115 General

Montaje de estantes para los sistemas

Opciones de módems, telecomunicaciones o redes de área local

Cuando utilice el ordenador

Protección contra descargas electrostáticas

Localización de información y ayuda

Introducción e instalación

Contenido del paquete

Antes de realizar conexiones a la red: Instrucciones del kit de montaje

Avisos sobre regulación

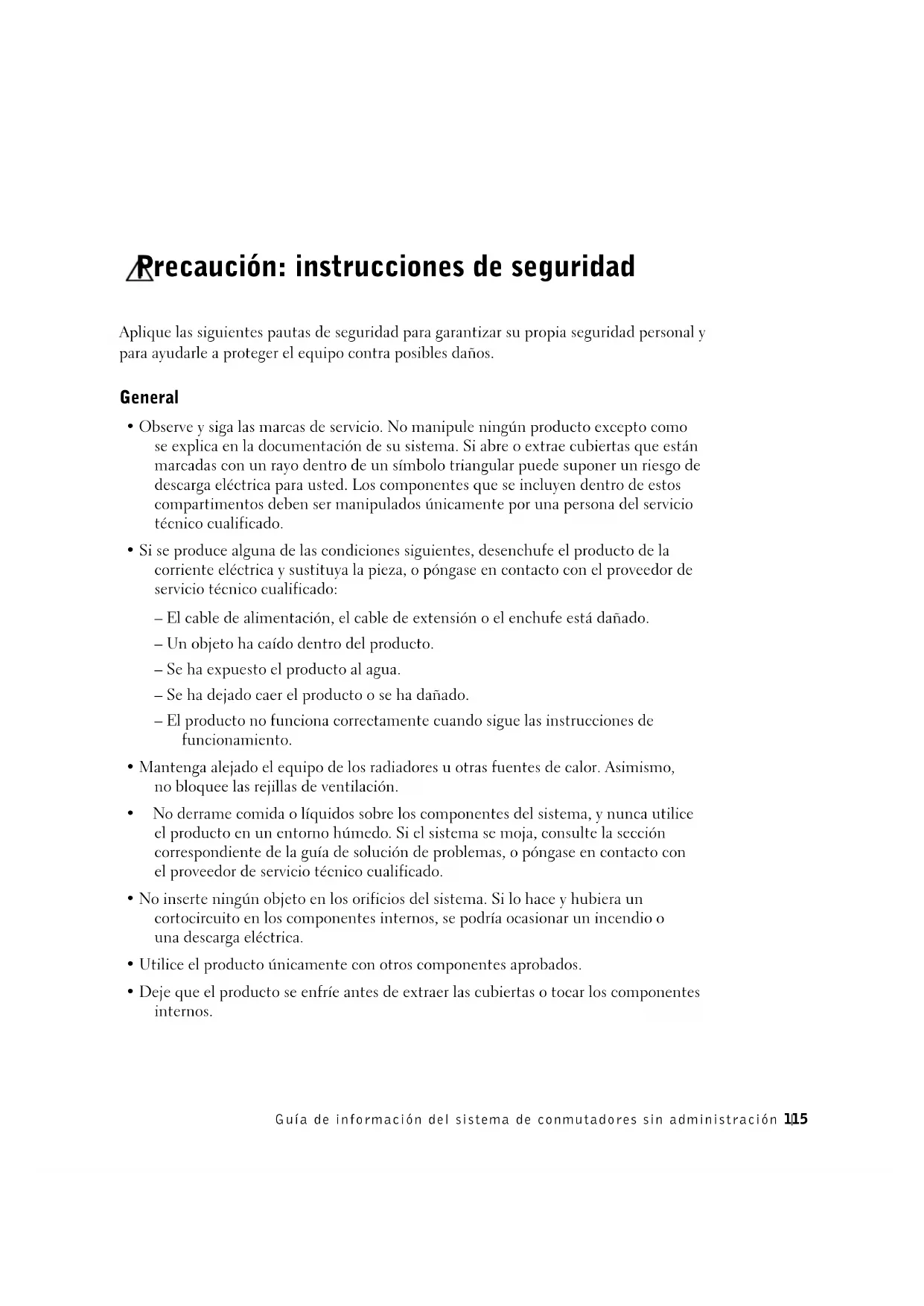

Información de la NOM (sólo para México) . . . . . . . . . . 127114 ContenidoGuía de información del sistema de conmutadores sin administración 115 Precaución: instrucciones de seguridad Aplique las siguientes pautas de seguridad para garantizar su propia seguridad personal y para ayudarle a proteger el equipo contra posibles daños. General

• Observe y siga las marcas de servicio. No manipule ningún producto excepto como se explica en la documentación de su sistema. Si abre o extrae cubiertas que están marcadas con un rayo dentro de un símbolo triangular puede suponer un riesgo de descarga eléctrica para usted. Los componentes que se incluyen dentro de estos compartimentos deben ser manipulados únicamente por una persona del servicio técnico cualificado.

• Si se produce alguna de las condiciones siguientes, desenchufe el producto de la corriente eléctrica y sustituya la pieza, o póngase en contacto con el proveedor de servicio técnico cualificado: – El cable de alimentación, el cable de extensión o el enchufe está dañado. – Un objeto ha caído dentro del producto. – Se ha expuesto el producto al agua. – Se ha dejado caer el producto o se ha dañado. – El producto no funciona correctamente cuando sigue las instrucciones de funcionamiento.

• Mantenga alejado el equipo de los radiadores u otras fuentes de calor. Asimismo, no bloquee las rejillas de ventilación.

• No derrame comida o líquidos sobre los componentes del sistema, y nunca utilice el producto en un entorno húmedo. Si el sistema se moja, consulte la sección correspondiente de la guía de solución de problemas, o póngase en contacto con el proveedor de servicio técnico cualificado.

• No inserte ningún objeto en los orificios del sistema. Si lo hace y hubiera un cortocircuito en los componentes internos, se podría ocasionar un incendio o una descarga eléctrica.

• Utilice el producto únicamente con otros componentes aprobados.

• Deje que el producto se enfríe antes de extraer las cubiertas o tocar los componentes internos.116 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com

• Utilice el producto únicamente con el tipo de fuente de alimentación externa indicado en la etiqueta de voltaje eléctrico. Si no está seguro del tipo de fuente de alimentación que se necesita, consulte con su proveedor de servicio o con su compañía de electricidad.

• Utilice únicamente cables de alimentación aprobados. Si no se le ha suministrado un cable de alimentación para su sistema o para cualquier otra opción de corriente CA destinada a su equipo, adquiera un cable de alimentación cuyo uso esté aprobado en su país. El cable de alimentación debe adecuarse al producto y al voltaje y corriente marcados en la etiqueta de voltaje eléctrico del producto. El voltaje y el tipo de corriente del cable debe ser mayor que lo que se indique en el producto.

• Para prevenir una descarga eléctrica, enchufe el sistema y los cables de alimentación de los dispositivos periféricos a enchufes con toma de tierra. Estos cables están equipados con enchufes de tres bornes para garantizar la toma de tierra. No utilice adaptadores ni retire el borne de toma de tierra del enchufe. Si debe utilizar un alargador, utilice un cable de tres hilos con enchufe con toma de tierra.

• Respete los voltajes del cable de extensión y de la regleta de alimentación. Asegúrese de que el número de amperios de todos los productos conectados al cable de extensión o a la regleta de alimentación no sobrepasa el 80 por ciento del límite indicado para el cable de extensión o para la regleta de alimentación.

• Para proteger el sistema de las subidas y bajadas de tensión repentinas y transitorias, utilice un protector contra los excesos de voltaje, un acondicionador de línea o una fuente de alimentación ininterrumpida (UPS).

• Coloque los cables del sistema y los cables de alimentación con cuidado; sitúelos de manera que no se puedan pisar ni tropezar con ellos. Asegúrese de que no hay nada encima de los cables.

• No modifique los cables de alimentación ni los enchufes. Consulte las modificaciones del emplazamiento con un electricista profesional o con su compañía de electricidad. Siga siempre las normas de cableado locales o nacionales. Precaución: instrucciones de seguridad (continuación)Guía de información del sistema de conmutadores sin administración 117

• Cuando conecte o desconecte la corriente de fuentes de alimentación activas, si se suministran con su sistema, respete las siguientes directrices: – Instale la fuente de alimentación antes de conectar el cable de alimentación. – Desenchufe el cable de alimentación antes de desconectarlo de la fuente de alimentación. – Si el sistema cuenta con distintas fuentes de energía, desconecte la alimentación del sistema desenchufando todos los cables de alimentación de las fuentes de alimentación.

• Traslade los productos con cuidado; asegúrese de que todos los distribuidores y/o estabilizadores están firmemente conectados al sistema. Evite las detenciones repentinas y las superficies irregulares. Montaje de estantes para los sistemas Observe las siguientes precauciones para la estabilidad y seguridad del estante. Asimismo consulte la documentación de instalación del estante que acompaña al sistema y al estante para conocer precauciones y procedimientos concretos. Los sistemas se consideran componentes de un estante. De esta forma, “componente” se refiere a cualquier sistema así como a diversos periféricos o hardware complementario. PRECAUCIÓN: Si instala sistemas en un estante sin tener instalados los estabilizadores frontales y laterales, el estante puede caerse, lo que podría causar daños físicos a personas en determinadas circunstancias. Por ello, instale siempre los estabilizadores antes de instalar componentes en el estante. Después de instalar un sistema o componentes en un estante, no saque nunca del estante más de un componente a la vez por sus ensamblajes de deslizamiento. El peso de más de un componente extendido podría hacer que el estante se cayera y causar graves daños físicos a personas. NOTA: Su sistema tiene certificado de seguridad como unidad independiente y como componente para usar en un mueble de estante Dell mediante el kit de estante del cliente. La instalación de su sistema y del kit de estante en cualquier otro mueble de estante no cuenta con la aprobación de las agencias de seguridad. Es su responsabilidad utilizar una combinación de sistema y kit de estante que haya sido evaluada como adecuada por una agencia de seguridad certificada. Dell declina toda responsabilidad y garantías relacionadas con dichas combinaciones. Precaución: instrucciones de seguridad (continuación)118 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com

• Los kits de estantes de sistema están destinados a ser instalados en un estante por personal de servicio técnico cualificado. Si instala el kit en cualquier otro estante, asegúrese de que el estante cumple las especificaciones de un estante Dell. PRECAUCIÓN: No mueva los estantes usted mismo. Debido a la altura y peso del estante, se necesita un mínimo de dos personas para llevar a cabo esta operación.

• Antes de ponerse a trabajar en el estante, asegúrese de que se han fijado los estabilizadores al mismo, éste está extendido en el suelo y que todo el peso del estante descansa sobre el suelo. Instale estabilizadores frontales y laterales en un solo estante o estabilizadores frontales para varios estantes unidos antes de ponerse a trabajar en el estante.

• Cargue siempre el estante partiendo de la zona inferior y coloque en el estante en primer lugar el elemento de más peso.

• Asegúrese de que el estante está nivelado y tiene estabilidad antes de extender un componente del estante.

• Preste atención cuando presione los seguros de liberación del riel del componente y deslice un componente para sacarlo del estante o introducirlo en el mismo; podría entallarse los dedos con los rieles de deslizamiento.

• Después de insertar un componente en el estante, extienda cuidadosamente el riel en una posición de bloqueo y, a continuación, deslice el componente en el estante.

• No sobrecargue la rama del circuito de corriente CA que proporciona alimentación al estante. La carga total del estante no debe sobrepasar el 80 por ciento de la electricidad de la rama del circuito.

• Asegúrese de que los componentes del estante reciben un flujo de aire adecuado.

• No pise ni se coloque sobre ningún componente cuando manipule otros componentes del estante. Precaución: instrucciones de seguridad (continuación)Guía de información del sistema de conmutadores sin administración 119 PRECAUCIÓN: Todas las conexiones a la corriente CC y a tomas de tierra seguras deben ser efectuadas por un electricista cualificado. Todo el cableado eléctrico debe cumplir las regulaciones y usos locales o nacionales. PRECAUCIÓN: Nunca retire el conductor de tierra ni manipule el equipo sin tener instalado un conductor de tierra adecuado. Póngase en contacto con la autoridad de inspección eléctrica correspondiente o con un electricista si cree que no dispone de una conducción de tierra adecuada. PRECAUCIÓN: El chasis del sistema debe contar con una toma de tierra positiva conectada al marco del mueble del estante. No intente conectar la electricidad al sistema hasta que haya conectado los cables de toma de tierra. Todo el cableado eléctrico y de conducción de tierra debe ser inspeccionado por un inspector electricista cualificado. Existe un riesgo de descarga eléctrica si no se utiliza o se desconecta el cable de toma de tierra. Opciones de módems, telecomunicaciones o redes de área local

• No conecte ni use un módem durante una tormenta eléctrica. Existe el riesgo de una posible descarga eléctrica a consecuencia de los rayos.

• Nunca conecte ni utilice un módem en un entorno húmedo.

• No enchufe un módem o cable de teléfono a un receptáculo de controlador de interfaz de red (NIC).

• Desconecte el cable del módem antes de abrir el gabinete del producto, tocar o instalar componentes internos, o tocar un cable o clavija de módem que no esté protegida. Precaución: instrucciones de seguridad (continuación)120 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com Acerca de esta guía Este documento contiene una introducción, así como información sobre seguridad, regulaciones y condiciones de la garantía del conmutador de red PowerConnect™ de Dell

Para obtener la versión más actualizada de los documentos en la unidad de disco duro, vaya al sitio Web de asistencia técnica de Dell en support.euro.dell.com. Cuando utilice el ordenador Protección contra descargas electrostáticas AVISO: Sólo un técnico certificado debe realizar reparaciones en el sistema. La garantía no cubre los daños por reparaciones no autorizadas por Dell. La electricidad estática puede dañar los delicados componentes que hay en el interior del sistema. Para evitar el daño por descargas electrostáticas, antes de tocar cualquiera de los componentes electrónicos, como por ejemplo el microprocesador, descargue la electricidad estática de su cuerpo. Para ello, toque de vez en cuando una superficie metálica no pintada del chasis. Asimismo, puede observar las siguientes medidas para prevenir los posibles daños por descargas electrostáticas (ESD):

• Cuando desembale un componente sensible a la electricidad estática, no lo saque del embalaje antiestático hasta que vaya a instalarlo en el sistema. Justo antes de quitar el embalaje antiestático, descargue la electricidad estática de su cuerpo.

• Cuando transporte un componente sensible a la electricidad estática, colóquelo en un contenedor o embalaje antiestático.

• Manipule todos los componentes sensibles a la electricidad estática en un área libre de ésta. Si es posible, utilice alfombrillas antiestáticas en el suelo y en el banco de trabajo, así como una muñequera de conexión a tierra antiestática. NOTA: El sistema puede incluir tarjetas de circuitos u otros componentes que contengan baterías. Estas baterías pueden desecharse en un contenedor adecuado. Para obtener información sobre dichas baterías, consulte la documentación de la tarjeta o componente específico.Guía de información del sistema de conmutadores sin administración 121 Localización de información y ayuda Recurso Contenido Utilización del recurso Sitio Web de asistencia técnica de Dell

• Información y asistencia técnica

• Descargas para su sistema

• Estado de pedido o entrega

• Información de servicios, documentos que proporcionan información sobre tecnología, consejos y sugerencias Visite support.euro.dell.com y regístrese.

• Obtenga ayuda para sus preguntas acerca del uso general, la instalación y la solución de problemas.

• Obtenga respuesta a preguntas relacionadas con la asistencia y el servicio técnico.

• Obtenga las versiones más recientes de los controladores para el sistema.

• Tenga acceso a documentación acerca del sistema y los dispositivos.

• Participe en conversaciones con otros clientes de Dell y con profesionales técnicos de Dell.

• Eche un vistazo a una lista de vínculos en línea que llevan a los proveedores principales de Dell. Sitio Web Dell Premier Support (asistencia preferente)

• Estado de la llamada de reparación

• Principales problemas técnicos por producto

• Preguntas más frecuentes por número de producto

• Etiquetas de reparación personalizadas

• Detalle de configuración del sistema Visite premiersupport.euro.dell.com: El sitio Web Dell Premier Support está personalizado para empresas e instituciones gubernamentales y educativas. Es posible que este sitio no esté disponible en todos los países o regiones.122 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com Introducción e instalación Contenido del paquete Antes de comenzar a instalar el conmutador, compruebe que el paquete contiene los elementos siguientes:

• Cable de alimentación de CA

• Almohadillas de goma autoadhesivas para instalación en escritorio

• Kit de montaje en estante para la instalación en estante

• CD Dell PowerConnect Antes de realizar conexiones a la red: Instrucciones del kit de montaje El conmutador se suministra con almohadillas de goma para colocarlo en una superficie plana y con soportes de montaje y tornillos para colocarlo en un estante. Instalación del conmutador en una superficie plana El conmutador puede instalarse en cualquier superficie lisa que pueda soportar el peso de los nodos centrales y de los cables conectados a ellos. Debe disponer de espacio suficiente a ambos lados para la ventilación y para que se pueda acceder a los conectores de los cables. Para instalar el conmutador en una superficie plana: 1 Coloque el conmutador en la superficie plana y compruebe que cuenta con la ventilación adecuada. Deje libres como mínimo 5,1 cm (2 pulgadas) a cada lado para obtener una ventilación adecuada y 12,7 cm (5 pulgadas) en la parte trasera como espacio para el cable de alimentación. 2 Fije almohadillas de goma en cada zona marcada de la parte inferior del chasis. El uso de las almohadillas de goma es optativo pero se recomienda con el fin de evitar que se deslice la unidad.Guía de información del sistema de conmutadores sin administración 123 Instalación del conmutador en un estante El conmutador se puede instalar en la mayoría de los estantes estándar de 48,3 cm (19 pulgadas). NOTA: Para estantes que no tengan roscas, se suministran tuercas cúbicas. Para instalar el conmutador en un estante: 1 Utilice los tornillos suministrados para fijar un soporte de montaje a cada lado del conmutador. 2 Coloque el conmutador en el estante y alinee los orificios del soporte de montaje con los orificios del estante. 3 Inserte y apriete dos tornillos que sean adecuados para el estante en cada uno de los soportes de montaje. Avisos sobre regulación Una interferencia electromagnética (EMI, Electromagnetic Interference) es cualquier señal o emisión, radiada en el espacio o conducida a través de un cable de alimentación o señal, que pone en peligro el funcionamiento de la navegación por radio u otro servicio de seguridad, o degrada seriamente, obstruye o interrumpe de forma repetida un servicio de comunicaciones por radio autorizado. Los servicios de radiocomunicaciones incluyen, entre otros, emisoras comerciales de AM/FM, televisión, servicios de telefonía móvil, radar, control de tráfico aéreo, buscapersonas y servicios de comunicación personal (PCS, Personal Communication Services). Estos servicios autorizados, junto con emisores no intencionados como dispositivos digitales, incluyendo sistemas informáticos, contribuyen al entorno electromagnético.124 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com La compatibilidad electromagnética (EMC, Electromagnetic Compatibility) es la capacidad de los componentes del equipo electrónico de funcionar correctamente juntos en el entorno electrónico. Aunque este sistema se ha diseñado y ajustado para cumplir con los límites de emisión electromagnética establecidos por la agencia reguladora, no hay ninguna garantía de que no ocurran interferencias en una instalación en particular. Si este equipo provoca interferencias con servicios de comunicaciones por radio, lo que se puede determinar apagando y encendiendo el equipo, intente corregir dichas interferencias adoptando una o varias de las siguientes medidas:

• Cambie la orientación de la antena de recepción.

• Coloque el aparato de radio, televisión u otro tipo de receptor en una zona alejada del conmutador..

• Enchufe el conmutador Ethernet a una toma diferente de electricidad de forma que el conmutador y el receptor se encuentren en ramas diferentes del circuito.

• Si es necesario, consulte en el establecimiento de compra o a un técnico experimentado de radio o televisión para obtener consejos adicionales. Si es necesario, consulte a un representante del Servicio de asistencia técnica de Dell o a un técnico experimentado de radio o televisión para obtener consejos adicionales. Los sistemas Dell están diseñados, probados y clasificados según sus diseñados entornos electromagnéticos. Estas clasificaciones de entornos electromagnéticos se refieren generalmente a las siguientes definiciones armonizadas:

• Clase A: normalmente para entornos empresariales o industriales.

• Clase B: normalmente para entornos residenciales. El equipo de tecnología de información (ITE, del inglés Information Technology Equipment), que incluye periféricos, tarjetas de expansión, impresoras, dispositivos de entrada/salida (E/S), monitores, etc., que están integrados en o conectados al sistema deben ajustarse a la clasificación del entorno electromagnético del sistema del equipo.Guía de información del sistema de conmutadores sin administración 125 Aviso acerca de los cables de señal blindados: utilice únicamente cables blindados para conectar periféricos a cualquier dispositivo Dell con el fin de reducir las posibilidades de interferencias con los servicios de comunicaciones de radio. La utilización de cables blindados garantiza que se mantiene la clasificación EMC apropiada para el entorno diseñado. Para impresoras en paralelo, existen cables de Dell. Si lo prefiere, puede solicitar un cable de Dell en el sitio Web accessories.us.dell.com/sna/category.asp?category_id=4117. La mayoría de los sistemas Dell están clasificados para entornos de Clase B. Sin embargo, la inclusión de determinadas opciones puede cambiar la clasificación de algunas configuraciones a Clase A. Para determinar la clasificación electromagnética del equipo o el dispositivo, consulte las siguientes secciones específicas para cada agencia reguladora. Cada sección proporciona el EMI/EMC específico de cada país o información de seguridad del producto. Aviso CE (Unión Europea) El símbolo indica que este equipo Dell se ajusta a la directiva EMC y a la directiva de bajo voltaje de la Unión Europea. Dicho símbolo indica que este sistema Dell cumple los siguientes estándares técnicos: Grupo 1: para Dell ITE estándar con fuentes de alimentación de CA

• EN 55022: “Equipos de tecnología de información — Características de alteraciones de radio — Límites y métodos de medición”.

• EN 55024: “Equipos de tecnología de información - Características de inmunidad - Límites y métodos de medición”.

• EN 61000-3-2: “Compatibilidad electromagnética (EMC) - Sección 3: Límites: sección 2: Límites de las emisiones de corriente armónica (Corriente de entrada al equipo hasta 16 A por fase)”.

• EN 61000-3-3: “Compatibilidad electromagnética (EMC) - Sección 3: Límites: sección 3: Limitación de las fluctuaciones y oscilaciones de voltaje en sistemas de alimentación a bajo voltaje para equipos con corriente declarada hasta 16 A, inclusive”.

• EN 60950: “Seguridad de los equipos de tecnología de información”.126 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com Para los sistemas de corriente directa (VDC) de -48 voltios, se aplica el siguiente grupo de estándares. Consulte la “Declaración de conformidad” para saber si un sistema concreto cumple los requisitos de EN 50082-1 o EN 50082-2. Grupo 2: para sistemas con alimentación de –48 VDC

• EN 55022: “Equipos de tecnología de información — Características de alteraciones de radio — Límites y métodos de medición”.

• EN 50082-1: “Compatibilidad electromagnética - Estándar de inmunidad genérica - Parte 1: Residencial, comercial e industria ligera”.

• EN 50082-2: “Compatibilidad electromagnética - Estándar de inmunidad genérica - Parte 2: Entorno industrial”.

• EN 60950: “Seguridad de los equipos de tecnología de información”. NOTA: Los requisitos de emisiones EN 55022 proporcionan dos clasificaciones:

• La clase A es para áreas comerciales convencionales.

• La clase B es para áreas domésticas convencionales. ADVERTENCIA DE INTERFERENCIAS DE RF: Éste es un producto de Clase A. En un entorno doméstico, este producto puede causar interferencias de radiofrecuencias (RF), en cuyo caso el usuario debe tomar las medidas oportunas. Se ha realizado una “Declaración de conformidad” de acuerdo con las directivas y estándares anteriores y está archivada en Dell Computer Corporation Products Europe BV, Limerick, Irlanda.Guía de información del sistema de conmutadores sin administración 127 Información de la NOM (sólo para México) La información siguiente se proporciona en el dispositivo o dispositivos descritos en este documento, en cumplimiento con los requisitos de la Norma Oficial Mexicana (NOM) Exportador: Dell Computer Corporation One Dell Way Round Rock, TX 78682 Importador: Dell Computer de México, S.A. de C.V. Paseo de la Reforma 2620 - 11° Piso Col. Lomas Altas 11950 México, D.F. Enviar a: Dell Computer de México, S.A. de C.V. al Cuidado de Kuehne & Nagel de México S. de R.I. Avenida Soles No. 55 Col. Peñón de los Baños 15520 México, D.F. Modelo y número: PowerConnect 2016 PowerConnect 2024 PowerConnect 2124 PowerConnect 2508 Voltaje de entrada de alimentación: 100-240 VCA Frecuencia: 50-60 Hz Consumo eléctrico: PowerConnect 2016 0,4 A PowerConnect 2024 0,75 A PowerConnect 2124 y 2508 1,5 A128 Guía de información del sistema de conmutadores sin administración www.dell.com | support.dell.com142 Ó„¯ÈÍ ÓÈ„Ú ÓÚ¯Î˙ ڷ¯ Ó˙‚ χ ÓÂ‰Ï |141 w w w . d e l l . c o m s u p p o r t . e u r o . d e l l . c o m Ó„¯ÈÍ ÓÈ„Ú ÓÚ¯Î˙ ڷ¯ Ó˙‚ χ ÓÂ‰Ï | ‚ÂÏÂÎË Ï˘ „ÂȈ© Ú„ÈÓ ˙ÈÈITE˜˙‰ ¨˙ÂÒÙ„Ó ¨‰·Á¯‰ ÈÒÈ˯Π¨È٘ȉ „ÂȈ ÏÏÂÎ ¨®˙È © ËÏÙØËϘI/O·Ï¢Ӊ ¨‰‡Ï‰ ÍΠÌÈÎÒÓ ¨®·ÂÁÓ Â‡ ˙ίÚÓ‰ ÍÂ˙· ÌÈÍȯˆ ¨‰Èχ Ìȯ
