PowerConnect 2016 - Przełącznik sieciowy DELL - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia PowerConnect 2016 DELL w formacie PDF.
| Typ produktu | Niezarządzany przełącznik sieciowy |
| Marka | Dell |
| Model | PowerConnect 2016 |
| Liczba portów | 16 portów Ethernet 10/100 Mbps |
| Główne funkcje | Automatyczna negocjacja, kontrola przepływu IEEE 802.3x, automatyczne wykrywanie MDI/MDI-X |
| Zasilanie | 100-240 V AC, 50-60 Hz, wewnętrzny zasilacz |
| Montaż | Na płaskiej powierzchni lub w szafie 19-calowej (dołączony zestaw montażowy) |
| Wymiary (Dł. x Szer. x Wys.) | Około 44,0 x 20,0 x 4,4 cm |
| Waga | Około 2,0 kg |
| Wskaźniki LED | Wskaźniki zasilania, połączenia/aktywności na port |
| Temperatura pracy | 0 °C do 40 °C |
| Wilgotność pracy | 10% do 90% (bez kondensacji) |
| Zawartość opakowania | Przełącznik, kabel zasilający AC, gumowe nóżki, zestaw montażowy do szafy, płyta CD Dell PowerConnect |
| Konserwacja i czyszczenie | Czyścić suchą, niestrzępiącą się szmatką; nie używać płynów ani aerozoli |
| Bezpieczeństwo | Zgodny z normami CE (EN 55022 klasa A, EN 55024, EN 60950) i FCC klasa A |
| Części zamienne i naprawialność | Żadne części nie są przeznaczone do naprawy przez użytkownika; w przypadku naprawy skontaktuj się z pomocą techniczną Dell |
| Gwarancja | Ograniczona gwarancja Dell (patrz dołączona dokumentacja) |
Często zadawane pytania - PowerConnect 2016 DELL
Pytania użytkowników dotyczące PowerConnect 2016 DELL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Przełącznik sieciowy w formacie PDF za darmo! Znajdź swoją instrukcję PowerConnect 2016 - DELL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PowerConnect 2016 marki DELL.
INSTRUKCJA OBSŁUGI PowerConnect 2016 DELL
Przewodnik – informacje o systemie
Wymagania Polskiego Centrum Badań i Certyfikacji
Urządzenie powinno być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo 3 kołkiem). Współpracujące ze sobą urządzenia (komputer, monitor, drukarka) powinny być zasilane z tego samego źródła.
Instalacja elektryczna pomieszczenia powinna zawierać w przewodzie fazowym rezerwową ochronę przed zwarciami, w postaci bezpiecznika o wartości znamionowej nie większej niż 16A (amperów).
W celu całkowitego wyłączenia urządzenia z sieci zasilania, należy wyjąć wtyczkę kabla zasilającego z gniazdka, które powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. Znak bezpieczeństwa "B" potwierdza zgodność urządzenia z wymaganiami bezpieczeństwa użytkowania zawartymi w PN-93/T-42107 i PN-EN 55022:1996.
Jeżeli na tabliczce znamionowej umieszczono informację, że urządzenie jest klasy A, to oznacza to, że urządzenie w środowisku mieszkalnym może powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich úrodków zaradczych.
Pozostałe instrukcje bezpieczeństwa
- Nie należy używać wtyczek adapterowych lub usuwać kołka obwodu ochronnego z wtyczki. Jeżeli konieczne jest użycie przedłużacza to należy użyć przedłużacza 3-żyłowego z prawidłowo połączonym przewodem ochronnym.
- System komputerowy należy zabezpieczyć przed nagłymi, chwilowymi wzrostami lub spadkami napięcia, używając eliminatora przepięć, urządzenia dopasowującego lub bezzakłóceniowego źródła zasilania.
- Należy upewnić się, aby nic nie leżało na kablach systemu komputerowego, oraz aby kable nie były umieszczone w miejscu, gdzie można byłoby na nie nadeptywać lub potykać się o nie.
- Nie należy rozlewać napojów ani innych płynów na system komputerowy.
- Nie należy wpychać żadnych przedmiotów do otworów systemu komputerowego, gdyż może to spowodować pożar lub porażenie prądem, poprzez zwarcie elementów wewnętrznych.
- System komputerowy powinien znajdować się z dala od grzejników i źródeł ciepła. Ponadto, nie należy blokować otworów wentylacyjnych. Należy unikać kładzenia lużnych papierów pod komputer oraz umieszczania komputera w ciasnym miejscu bez możliwości cyrkulacji powietrza wokół niego.

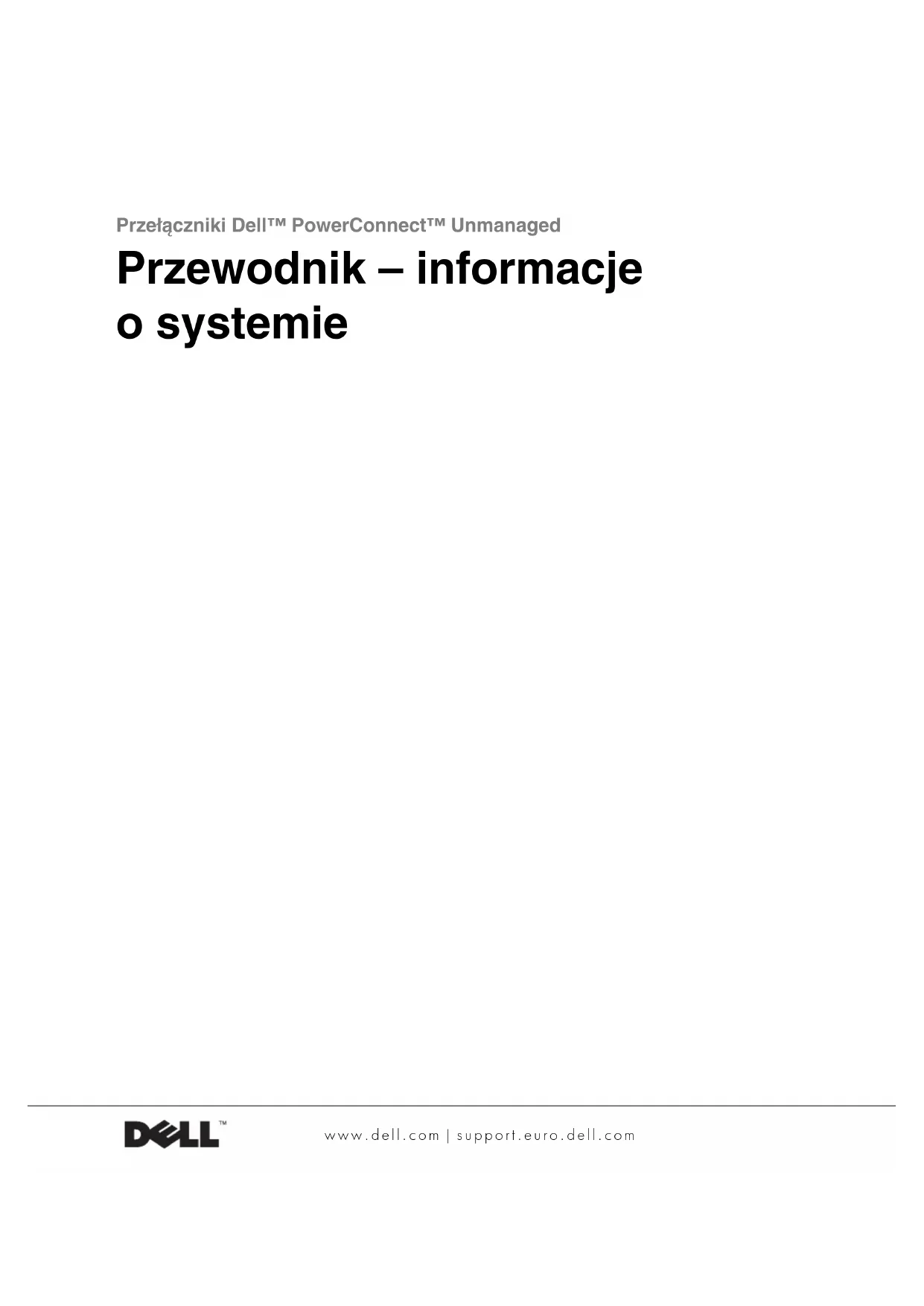

Przełączniki Dell™ PowerConnect™ Unmanaged
Przewodnik – informacje o systemie
Uwagi, przypomnienia i ostrzeżenia
UWAGA: UWAGA wskazuje ważną informację, pozwalającą lepiej wykorzystać posiadany system.
PRZYPOMNIENIE: PRZYPOMNIENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych i przedstawia sposoby uniknięcia problemu.
OSTROŻNIE: OSTROŻNIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, uszkodzenia ciała lub śmierci.
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia. © 2002 Dell Computer Corporation. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób bez pisemnego zezwolenia od firmy Dell Computer Corporation jest surowo zabronione.
Znaki towarowe użyte w tekście: Dell, logo DELL i PowerConnect są znakami towarowymi firmy Dell Computer Corporation; EMC jest zastrzeżonym znakiem towarowym firmy EMC Corporation.
Tekst może zawierać także inne znaki towarowe i nazwy towarowe, odnoszące się do podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Computer Corporation nie rości sobie praw do jakichkolwiek znaków towarowych i nazw towarowych, których nie jest prawnym właścicielem.
Październik 2002 P/N 0X851 Wersja A00
Spis treści
Ostrożnie: Instrukcje dotyczące bezpieczeństwa 69
Ogólne 69
Montowanie systemów w stojakach 71
Opcje modemów, urządzeń telekomunikacyjnych i urządzeń sieci lokalnych 73
Podczas korzystania z systemu 74
Ochrona przed wyładowaniami elektrostatycznymi ..... 74
Informacje o tym przewodniku 74
Wyszukiwanie informacji i uzyskiwanie pomocy 75
Rozpoczęcie pracy/konfiguracja 76
Zawartość opakowania 76
Przed podłączeniem do sieci: Instrukcje zestawu do montażu 76
Zgodność z normami 77
Normy CE (Unia Europejska) 79
Ostrożnie: Instrukcje dotyczące bezpieczeństwa
Stosowanie się do poniższych zaleceń dotyczących bezpieczeństwa pozwoli uniknąć sytuacji zagrażających bezpieczeństwu użytkownika lub grożących uszkodzeniem komputera.
Ogólne
- Należy zwrócić uwagę na oznaczenia dotyczące obsługi i stosować się do nich. Nie należy dokonywać naprawy żadnego produktu w sposób inny od opisanego w dokumentacji systemu. Otwieranie lub zdejmowanie pokryw, które oznaczono symbolem trójkąta z piorunem, może narazić użytkownika na porażenie prądem elektrycznym. Napraw elementów umieszczonych w tych miejscach powinien dokonywać przeszkolony pracownik serwisu technicznego.
- Jeżeli zaistnieje dowolna z niżej wymienionych sytuacji, należy wyłączyć produkt z gniazda elektrycznego i wymienić podzespół lub skontaktować się z przeszkolonym usługodawcą:
– Kabel zasilania, przedłużacz lub wtyczka są uszkodzone.
- Do wnętrza produktu wpadł jakiś przedmiot.
– Produkt został wystawiony na działanie wody.
– Produkt został upuszczony na ziemię lub uszkodzony.
– Produkt nie działa prawidłowo, kiedy użytkownik postępuje zgodnie z instrukcją obsługi.
- Należy trzymać system z dala od grzejników i źródeł ciepła. Ponadto nie należy zastaniać otworów wentylacyjnych.
- Nie należy na elementy systemu upuszczać jedzenia ani rozlewać płynów i nie należy nigdy używać produktu w mokrym środowisku. Jeżeli system zamoczy się, należy postępować zgodnie z odpowiednią sekcją przewodnika rozwiązywania problemów lub skontaktować się z przeszkolonym usługodawcą.
- Nie należy wsuwać żadnych przedmiotów w otwory i szczeliny w systemie. Grozi to pożarem lub porażeniem prądem wskutek zwarcia elementów elektrycznych znajdujących się wewnątrz urządzenia.
- Należy korzystać z produktu tylko z zatwierdzonymi urządzeniami.
- Przed zdejmowaniem pokryw lub dotykaniem wewnętrznych elementów należy pozostawić produkt do ostygnięcia.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Produkt można podłączać tylko do zewnętrznego źródła zasilania o typie zgodnym z oznaczeniami na etykiecie znamionowej dotyczącej elektryczności. Jeżeli użytkownik nie ma pewności co do wymaganego źródła zasilania, należy skontaktować się z usługodawcą lub miejscową firmą energetyczną.
- Należy używać tylko zatwierdzonych kabli. Jeżeli użytkownikowi nie dostarczono kabla zasilania do systemu lub do jakiegoś opcjonalnego składnika systemu, zasilanego prądem zmiennym, należy kupić kabel zasilania dopuszczony do użytku w danym kraju. Kabel zasilania musi spełniać wymagania produktu w zakresie napięcia i prądu, podane na etykiecie znamionowej produktu dotyczącej elektryczności. Znamionowe wartości napięcia i prądu dla kabla powinny być większe niż wartości znamionowe oznaczone na produkcie.
- Aby zapobiec niebezpieczeństwu porażenia prądem, kabel zasilacza systemu i kable zasilania urządzeń peryferyjnych należy podłączyć do prawidłowo uziemionych gniazd elektrycznych. Kable te są wyposażone we wtyczki z trzema bolcami, co zapewnia właściwe uziemienie. Nie należy używać przejściówek ani usuwać bolca uziemiającego z kabla. Jeżeli wymagane jest użycie przedłużacza, powinien to być przedłużacz trójżyłowy z gniazdem i wtyczką umożliwiającymi przyłączenie do uziemienia.
- Należy przestrzegać wartości znamionowych przedłużaczy i listew zasilających. Należy upewnić się, że suma natężenia prądu wszystkich urządzeń podłączonych do przedłużacza lub listwy zasilającej nie przekracza 80 procent znamionowego limitu natężenia prądu przedłużacza lub listwy zasilającej.
- Aby zabezpieczyć system przed nagłymi, przejściowymi wzrostami i spadkami napięcia w sieci elektrycznej, należy używać zabezpieczenia antyprzepięciowego, urządzenia dostosowania warunków pracy linii lub zasilacza awaryjnego (UPS).
- Należy z uwagą rozmieszczać kable systemu i kable zasilania, układając je tak, aby uniknąć ich deptania i szarpania. Należy upewnić się, że na kablach nie leżą żadne przedmioty.
- Nie należy dokonywać przeróbek kabli zasilania i wtyczek. Aby dokonać przeróbek w miejscu pracy, należy skonsultować się z licencjonowanym elektrykiem lub miejscową firmą energetyczną. Należy zawsze stosować się do lokalnych/krajowych przepisów dotyczących okablowania.
⚠️ Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Jeżeli wraz z systemem oferowane są zasilacze umożliwiające podłączenie „na gorąco”, to przy podłączaniu i odłączaniu od nich zasilania należy przestrzegać poniższych wskazówek:
– Zasilacz należy zamontować przed podłączeniem do niego kabla zasilania.
– Przed odłączeniem zasilania należy odłączyć kabel zasilania.
– Jeżeli w systemie występuje wiele źródeł zasilania, należy odłączać zasilanie systemu przez odłączenie wszystkich kabli zasilania z odpowiednich zasilaczy. - Przy przemieszczaniu produktów należy zachować ostrożność. Należy upewnić się, że wszystkie elementy mocujące i/lub stabilizujące są dobrze przymocowane do systemu. Nie należy zatrzymywać się gwałtownie ani poruszać się po nierównych powierzchniach.
Montowanie systemów w stojakach
W celu zapewnienia stabilności stojaków i bezpieczeństwa należy zachować poniższe środki ostrożności. Ponadło należy stosować się do konkretnych ostrzeżeń i procedur wymienionych w dokumentacji dotyczącej montażu, którą dostarczono wraz z systemem istojakiem.
Systemy w stojaku traktowane są jako elementy. Dlatego określenie „element” odnosi się do dowolnego systemu, jak również do różnych urządzeń peryferyjnych i sprzętu wspomagającego.
OSTROŻNIE: Montowanie systemów w stojaku bez założenia przednich i bocznych stabilizatorów może spowodować przewrócenie się stojaka, co w niektórych okolicznościach grozi uszkodzeniami ciała. Dlatego zawsze należy zakładać stabilizatory przed rozpoczęciem instalowania elementów w stojaku.
Po zainstalowaniu systemu/elementów w stojaku nigdy nie należy wyciągać z szyn montażowych stojaka jednocześnie więcej niż jednego elementu. Ciężar więcej niż jednego wysuniętego elementu może doprowadzić do przewrócenia się stojaka i spowodować poważne obrażenia ciała.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
UWAGA: Ten system uzyskał certyfikat bezpieczeństwa jako jednostka wolnostojąca i jako element do zainstalowania za pomocą zestawu do montażu stojakowego w szkielecie stojakowym firmy Dell. Żaden organ odpowiedzialny za bezpieczeństwo nie zezwala na montaż tego systemu wraz z zestawem do montażu stojakowego w jakimkolwiek innym szkielecie stojakowym. Obowiązkiem użytkownika jest uzyskanie zgody właściwego organu odpowiedzialnego za bezpieczeństwo na stosowanie ostatecznie wybranego zestawienia systemu, zestawu do montażu stojakowego oraz szkieletu stojakowego. Firma Dell zrzeka się wszelkiej odpowiedzialności i nie udziela żadnych gwarancji w odniesieniu do takich zestawień.
- Zestawy do montażu stojakowego są przeznaczone do montowania w stojaku przez przeszkolonych pracowników serwisu technicznego. Jeżeli zestaw ma być montowany w innym stojaku, należy upewnić się, że stojak ten odpowiada parametrom stojaka firmy Dell.
⚠️ OSTROŻNIE: Nie należy przemieszczać stojaków w pojedynkę. Ze względu na wysokość i ciężar stojaka, czynność tę powinny wykonywać co najmniej dwie osoby.
- Przed przystąpieniem do pracy ze stojakiem należy upewnić się, że stabilizatory są dobrze przymocowane do stojaka, rozłożone do podłogi oraz że stojak całym swoim ciężarem opiera się na podłodze. Przed przystąpieniem do pracy ze stojakiem należy zamontować stabilizatory przednie i środkowe w przypadku pojedynczego stojaka lub stabilizatory przednie w przypadku większej liczby stojaków połączonych ze sobą.
- Stojak należy zawsze zapetniać od dołu do góry, a najcięższy element należy w stojaku montować jako pierwszy.
- Przed wysunięciem elementu ze stojaka należy upewnić się, że stojak jest stabilny i stoi poziomo.
- Należy zachować ostrożność przy naciskaniu zatrzasków zwalniających prowadnicę elementu i wsuwaniu lub wysuwaniu elementu ze stojaka, ponieważ wysuwane prowadnice mogą przyciąć palce.
- Po włożeniu elementu do stojaka należy ostrożnie wyciągnąć prowadnicę do pozycji zablokowania, a następnie wsunąć element do stojaka.
- Nie należy przeciązać odgałęzienia sieci elektrycznej dostarczającego zasilanie do stojaka. Całkowite obciążenie stojaka nie powinno przekraczać 80 procent wartości znamionowej określonej dla odgałęzienia sieci elektrycznej.
- Elementom w stojaku należy zapewnić odpowiedni przepływ powietrza.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Przy naprawianiu lub serwisowaniu elementu w stojaku nie należy opierać stopy ani stawać na żadnych innych elementach.
⚠️ OSTROŻNIE: Wszelkie połączenia z zasilaniem prądu stałego i z uziemieniem musi wykonać wykwalifikowany elektryk. Każda instalacja elektryczna musi być zgodna z właściwymi przepisami lokalnymi lub krajowymi oraz przyjętymi metodami postępowania.
⚠️ OSTROŻNIE: Nie należy nigdy usuwać przewodu uziomowego ani użytkować sprzętu bez odpowiednio zainstalowanego przewodu uziomowego. W przypadku wątpliwości dotyczących prawidłowości dostępnego uziemienia, należy skontaktować się z odpowiednim organem nadzoru elektrycznego lub elektrykiem.
OSTROŻNIE: Obudowę systemu należy uziemić przez podłączenie do ramy szkieletu stojakowego. Nie należy podłączać zasilania do systemu przed podłączeniem przewodów uziomowych. Wykonaną instalację zasilającą i uziomową musi skontrolować wykwalifikowany inspektor nadzoru. W przypadku pominięcia lub odłączenia przewodu uziomowego powstaje sytuacja zagrożenia energetycznego.
Opcje modemów, urządzeń telekomunikacyjnych i urządzeń sieci lokalnych
- Nie wolno podłączać ani używać modemu podczas burzy z piorunami. Istnieje ryzyko porażenia prądem elektrycznym na skutek uderzenia pioruna.
- Nie należy nigdy podłączać ani używać modemu w wilgotnym środowisku.
- Nie należy podłączać kabla modemu ani telefonu do gniazda kontrolera interfejsu sieci (NIC).
- Przed otwarciem pokrywy produktu, dotknięciem lub montażem elementów wewnętrznych lub dotknięciem kabla lub gniazda modemu bez izolacji należy odłączyć kabel modemu.
Podczas korzystania z systemu
Ochrona przed wyładowaniami elektrostatycznymi
PRZYPOMNIENIE: Napraw systemu powinien dokonywać tylko posiadający certyfikat pracownik serwisu. Uszkodzenia powstałe podczas naprawy nie autoryzowanej przez firmę Dell nie są objęte gwarancją.
Wyładowania elektrostatyczne mogą uszkodzić delikatne elementy znajdujące się wewnątrz systemu. Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, należy usunąć ładunki elektrostatyczne z ciała przed dotknięciem dowolnego elementu elektronicznego, na przykład mikroprocesora. Można to zrobić, dotykając od czasu do czasu niemalowanej metalowej powierzchni na obudowie.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, można też wykonać następujące czynności:
- Podczas wyjmowania z opakowania transportowego elementów wrażliwych na wyładowania elektrostatyczne nie należy usuwać opakowania antyelektrostatycznego do czasu instalacji elementów w systemie. Przed zdjęciem opakowania antyelektrostatycznego należy usunąć ładunki elektrostatyczne z ciała.
- Przed transportem wrażliwych elementów należy je umieścić w antyelektrostatycznym pojemniku lub opakowaniu.
- Wszystkie wrażliwe elementy należy przechowywać i użytkować w środowisku bezpiecznym od wyładowań elektrostatycznych. W miarę możliwości należy używać antyelektrostatycznych podkładek na podłogę lub biurko i antyelektrostatycznego paska uziomowego.
UWAGA: W skład systemu mogą również wchodzić karty z obwodami drukowanymi lub inne elementy zawierające akumulatory. Również te akumulatory należy oddać do punktu utylizacji akumulatorów i baterii. Informacje na temat tego rodzaju baterii można znaleźć w dokumentacji dostarczonej wraz z konkretną kartą lub elementem.
Informacje o tym przewodniku
Ten dokument zawiera informacje o rozpoczęciu pracy/konfiguracji, bezpieczeństwie, normach prawnych i gwarancji dotyczących przełącznika sieciowego Dell™ PowerConned™.
Aby uzyskać najnowsze wersje dokumentów znajdujących się na dysku twardym, należy przejść do witryny pomocy technicznej firmy Dell w sieci Web pod adresem support.euro.dell.com.
Wyszukiwanie informacji i uzyskiwanie pomocy
Zasób Zawartość Używanie zasobu
| Witryna pomocy technicznej firmy Dell w sieci WebPomoc techniczni informacjiePliki do pobrania dla systemu użytkownikaStan zamówienia dostawyWskaźówki por dokumentacje techniczne, informacje o usługze | Przejdź do witrynsupport.euro.dell.comi przeprowadź jednorazową rejestrację.Uzyskaj pomoc na temat ogólnego użytkowania, instalacji i pytań dotyczących rozwiązywania problemów.Uzyskaj odpowiedzi na pytania dotyczące obsługi technicznej i pomocy.Pobierz najnowsze wersje sterowników dla systemu.Uzyskaj dostęp do dokumentacji posiadanego systemu i urządzeń.Przyłącz się do dyskusji on-line, w której biorą udział inni klienci firmy Dell oraz profesjonalni technicy.Przeszukaj listę łączy do głównych dostawców firmy Dell. | |
| Premier Support.Dell.com | Witryna sieci Web Dell Premier SupportStan zgłoszenia serwisowegoGłówne zagadnienia techniczne pogrupowane według produktuCzęsto zadawanepytanią pogrupowane według numeru produktuNiestandardowe znaczniki usługiSzczegóły dotyczące konfiguracji systemu | Przejdź do witrynypremiersupport.dell.com:Witryna sieci Web Dell Premier Support jest przystosowana do potrzeb klientów korporacyjnych, rządowych i edukacyjnych.Td witryna może nie być dostępna we wszystkich regionach. |
Rozpoczęcie pracy/konfiguracja
Zawartość opakowania
Przed rozpoczęciem instalacji przełącznika należy sprawdzić, czy w opakowaniu znajdują się następujące elementy:
- Przet q cz n i k
• Kabel zasilania prądu zmiennego - Samoprzylepne gumowe podkładki do instalacji na płaskiej powierzchni
- Zestaw do montażu stojakowego
• Dysk CD-ROM Dell PowerConnect
Przed podłączeniem do sieci: Instrukcje zestawu do montażu
Przełącznik dostarczany jest z gumowymi nózkami służącymi do ustawienia przełącznika na płaskiej powierzchni oraz uchwytami montażowymi i śrubami służącymi do zamontowania przełącznika w stojaku.
Instalowanie przełącznika na płaskiej powierzchni
Przełącznik można zainstalować na odpowiedniej poziomej powierzchni, która bezpiecznie wytrzyma obciążenie koncentratorów oraz dołączonych do nich kabli. Należy pozostawić odpowiednią ilość wolnej przestrzeni dookoła przełącznika, aby umożliwiać wentylację oraz dostęp do złączy kabli.
Aby zainstalować przełącznik na płaskiej powierzchni:
1 Ustaw przełącznik na płaskiej powierzchni i sprawdź wentylację.
Pozostaw co najmniej 5,1 cm (2 cale) wolnego miejsca z każdej strony, aby umożliwiać wentylację i 12,7 cm (5 cali) z tyłu na kabel zasilania.
2 Przymocuj gumowe nóżki w oznaczonych miejscach na spodzie obudowy.
Chociaż opcjonalne, zalecane jest użycie gumowych nóżek, ponieważ zabezpieczają one jednostkę przed ślizganiem.
Instalowanie przełącznika w stojaku
Przełącznik można zainstalować w większości standardowych stojaków 48,3-cm (19 cali).
Aby zainstalować przełącznik w stojaku:
1 Użyj dostarczonych śrub, aby z każdej strony przełącznika przykręcić uchwyty montażowe.
2 Umieść przełącznik w stojaku i dopasuj otwory w uchwytach montażowych do otworów w stojaku.
3 Do każdego otworu montażowego włóż dwie śruby odpowiednie dla stojaka i dokręć je.
Zgodność z normami
Zakłócenia elektromagnetyczne wywoływane są emisją sygnałów rozsyłanych do otoczenia lub wysyłanych wzdłuż połączeń zasilających lub sygnałowych. Zaktóca ona działanie urządzeń radionawigacyjnych lub innego sprzętu, od którego zależy bezpieczeństwo ludzi lub wyraźnie obniża jakość, utrudnia lub trwale przerywa funkcjonowanie koncesjonowanych usług komunikacji radiowej. Ustugi komunikacji radiowej obejmują w szczególności emisje programów telewizyjnych i radiowych, usługi telefonii komórkowej, skanowanie radarowe, kontrole lotów powietrznych, działanie pagerów oraz usługi komunikacji osobistej PCS (Personal Communication Services). Wszystkie te licencjonowane usługi oraz przypadkowe źródła promieniowania, takie jak urządzenia cyfrowe, w tym systemy komputerowe, tworzą łącznie środowisko elektromagnetyczne.
Zgodność elektromagnetyczna jest to zdolność urządzeń elektronicznych do prawidłowego funkcjonowania w środowisku elektromagnetycznym. Mimo że niniejszy system komputerowy został zaprojektowany i wykonany zgodnie z prawnymi normami określającymi maksymalne poziomy zakłóceń elektromagnetycznych, nie istnieje żadna gwarancja, że zakłócenia nie wystąpią przy określonej instalacji. Jeśli okaże się, że sprzęt ten powoduje zakłócenia radiowych usług komunikacyjnych, co można ustalić włączając go i wyłączając, zaleca się wypróbowanie jednego poziom bądź kilku z poniższych sposobów w celu wyeliminowania zakłóceń:
UWAGA: Dla stojaków bez gwintowanych otworów dostarczono nakrętki.
- Zmienić ustawienie anteny odbiorczej.
- Odsunąć radio, telewizor lub inny odbiornik od przełącznika.
- Przełącznik Ethernet podłączyć do innego gniazda zasilania, tak aby przełącznik i odbiornik znajdowały się w osobnych odgałęzieniach sieci elektrycznej.
- W razie konieczności można zasięgnąć dodatkowej porady w miejscu zakupu lub u doświadczonego technika radiowo-telewizyjnego.
W razie konieczności można zasięgnąć dodatkowej porady u pracownika pomocy technicznej firmy Dell lub u doświadczonego technika radiowo-telewizyjnego.
Systemy komputerowe firmy Dell są projektowane, testowane i klasyfikowane pod względem charakterystyki docelowego środowiska elektromagnetycznego. Klasyfikacje środowiska elektromagnetycznego zazwyczaj odwołują się do poniższych określen:
- Klasa A jest zazwyczaj przeznaczona dla środowisk biurowych lub przemysłowych.
- Klasa B jest zazwyczaj przeznaczona dla środowisk domowych.
Podłączany lub włączany do systemu sprzęt komputerowy, łącznie z urządzeniami peryferyjnymi, kartami rozszerzeń, drukarkami, urządzeniami wejścia/wyjścia, monitorami itd., powinien odpowiadać systemowi komputerowemu pod względem klasyfikacji dla docelowego środowiska elektromagnetycznego.
Uwaga dotycząca ekranowanych przewodów sygnałowych: Podłączanie urządzeń peryferyjnych do urządzeń firmy Dell powinno się odbywać wyłącznie za pomocą kabli ekranowanych, aby zmniejszyć prawdopodobieństwo interferencji z usługami komunikacji radiowej. Korzystanie z kabli ekranowanych zagwarantuje, że używane urządzenia rzeczywiście będą funkcjonowały zgodnie z wymogami docelowego środowiska elektromagnetycznego. Kabel dla drukarek podłączanych do portu równoległego znajduje się w ofercie firmy Dell. Kabel można zamówić w firmie Dell za pośrednictwem sieci Web, pod adresem accessories.us.dell.com/sna/category.asp?category_id=4117.
Większość systemów komputerowych firmy Dell jest przeznaczona do użytku w środowiskach klasy B. Jednak wyposażenie w pewne funkcje opcjonalne może spowodować zmianę kategorii urządzenia na klasę A. Informacje umożliwiające ustalenie klasyfikacji elektromagnetycznej systemu lub urządzenia znajdują się w poniższych punktach dotyczących poszczególnych instytucji normalizacyjnych. Każdy z punktów zawiera informacje dotyczące standardów bezpieczeństwa, zgodności elektromagnetycznej i zakłóceń elektromagnetycznych obowiązujących w poszczególnych krajach.
Normy CE (Unia Europejska)
Oznakowanie symbolem Cereśla zgodność niniejszego komputera firmy Dell z Dyrektywami EMC i Low Voltage Directive, obowiązującymi w Unii Europejskiej. Takie oznakowanie świadczy o spełnianiu przez system Dell poniższych standardów technicznych:
Zestaw 1: Dla standardowych urządzeń komputerowych Dell z zasilaczami AC
- EN 55022 – „Information Technology Equipment – Radio Disturbance Characteristics – Limits and Methods of Measurement” (Sprzęt komputerowy – Charakterystyka zakłócania pracy odbiorników fal radiowych – Limity i metody pomiaru).
- EN 55024 – „Information Technology Equipment - Immunity Characteristics - Limits and Methods of Measurement" (Sprzęt komputerowy – Charakterystyka odporności – Limity i metody pomiaru).
- EN 61000-2-3 — „Electromagnetic Compatibility (EMC) - Part 3 : Limits - Section 2: Limits for Harmonic Current Emissions (Equipment Input Current Up to and Including 16 A Per Phase)" (Kompatybilność elektromagnetyczna - EMC - Część 3): Limity – Sekcja 2: Limity dla prądu sinusoidalnego [prąd wejściowy urządzenia do 16 A na fazę]).
- EN 61000-3-3 — „Electromagnetic Compatibility (EMC) - Part 3: Limits - Section 3: Limitation of Voltage Fluctuations and Flicker in Low-Voltage Supply Systems for Equipment With Rated Current Up to and Including 16 A” (Kompatybilność elektromagnetyczna - EMC - Część 3 Limity – Sekcja 3: Limity fluktuacji i migotania napięcia w systemach zasilających o niskim napięciu przeznaczonych do współpracy z urządzeniami zasilanymi prądem o natężeniu do 16 A).
- EN 60950 – „Safety of Information Technology Equipment" (Bezpieczeństwo sprzętu komputerowego).
Systemów zasilanych prądem stałym o napięciu –48 wolltów (prąd stały) dotyczy następujący zestaw standardów. Informacje, czy określony system spełnia wymagania normy EN 50082-1 lub EN 50082-2, znajdują się w „Deklaracji zgodności”.
Zestaw 2: Dla systemów zasilanych prądem stałym o napięciu -48 woltów (prąd stały)
- EN 55022 – „Information Technology Equipment – Radio Disturbance Characteristics – Limits and Methods of Measurement” (Sprzęt komputerowy – Charakterystyka zakłócania pracy odbiorników fal radiowych – Limity i metody pomiaru).
- EN 50082-1 – „Electromagnetic Compatibility – Generic Immunity Standard Part 1: Residential, Commercial and Light Industry.“ (Kompatybilność elektromagnetyczna & #150; ogólny standard odporności, część 1: Zastosowania domowe, w handlu i w przemyśle lekkim).
- EN 50082-2 — „Electromagnetic Compatibility - Generic Immunity Standard - Part 2: Industrial Environment" (Kompatybilność elektromagnetyczna – ogólny standard odporności, część 2: Środowisko przemysłowe).
- EN 60950 — „Safety of Information Technology Equipment" (Bezpieczeństwo sprzętu komputerowego).
UWAGA: Zawarte w normie EN 55022 wymagania dotyczące emisji fal radiowych przewidują podział na dwie kategorie sprzętu:
- Klasa A dla typowych środowisk komercyjnych.
- Klasa B dla typowych środowisk domowych.
OSTRZEŻENIE O INTERFERENCJI RF: Niniejsze urządzenie jest produktem klasy A. W środowisku domowym produkt ten może powodować zakłócenia w odbiorze fal radiowych. W takim przypadku może być konieczne podjęcie odpowiednich działań.
Stosownie do wymogów powyższych norm sporządzono dokument z deklaracją zgodności („Declaration of Conformity“). Dokument ten dostępny jest do wglądu w firmie Dell Products Europe BV w Limerick, Irlandia.
Wymagania Polskiego Centrum Badań i Certyfikacji
Urządzenie powinno być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo 3 kołkiem). Współpracujące ze sobą urządzenia (komputer, monitor, drukarka) powinny być zasilane z tego samego źródła.
Instalacja elektryczna pomieszczenia powinna zawierać w przewodzie fazowym rezerwową ochronę przed zwarciami, w postaci bezpiecznika o wartości znamionowej nie większej niż 16A (amperów).
W celu całkowitego wyłączenia urządzenia z sieci zasilania, należy wyjąć wtyczkę kabla zasilającego z gniazdka, które powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. Znak bezpieczeństwa "B" potwierdza zgodność urządzenia z wymaganiami bezpieczeństwa użytkowania zawartymi w PN-93/T-42107 i PN-EN 55022:1996.
Jeżeli na tabliczce znamionowej umieszczono informację, że urządzenie jest klasy A, to oznacza to, że urządzenie w środowisku mieszkalnym może powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich úrodków zaradczych.
Pozostałe instrukcje bezpieczeństwa
- Nie należy używać wtyczek adapterowych lub usuwać kołka obwodu ochronnego z wtyczki. Jeżeli konieczne jest użycie przedłużacza to należy użyć przedłużacza 3-żyłowego z prawidłowo połączonym przewodem ochronnym.
- System komputerowy należy zabezpieczyć przed nagłymi, chwilowymi wzrostami lub spadkami napięcia, używając eliminatora przepięć, urządzenia dopasowującego lub bezzakłóceniowego źródła zasilania.
- Należy upewnić się, aby nic nie leżało na kablach systemu komputerowego, oraz aby kable nie były umieszczone w miejscu, gdzie można byłoby na nie nadeptywać lub potykać się o nie.
- Nie należy rozlewać napojów ani innych płynów na system komputerowy.
- Nie należy wpychać żadnych przedmiotów do otworów systemu komputerowego, gdyż może to spowodować pożar lub porażenie prądem, poprzez zwarcie elementów wewnętrznych.
- System komputerowy powinien znajdować się z dala od grzejników i źródeł ciepła. Ponadto, nie należy blokować otworów wentylacyjnych. Należy unikać kładzenia lużnych papierów pod komputer oraz umieszczania komputera w ciasnym miejscu bez możliwości cyrkulacji powietrza wokół niego.
Wydrukowano w Chinach.
Impresso na China.
Напечатано в Китае.
Impreso en China.
Ulc60 to1
00X851A00
P/N 0X851 Rev. A00
