Produkttyp	Unmanaged Netzwerk-Switch
Marke	Dell
Modell	PowerConnect 2016
Anzahl der Ports	16 Ethernet-Ports 10/100 Mbit/s
Hauptfunktionen	Auto-Aushandlung, IEEE 802.3x Flusskontrolle, automatische MDI/MDI-X-Erkennung
Stromversorgung	100-240 V AC, 50-60 Hz, internes Netzteil
Montage	Auf ebener Fläche oder 19-Zoll-Rack (Montagesatz enthalten)
Abmessungen (B x T x H)	Ca. 44,0 x 20,0 x 4,4 cm
Gewicht	Ca. 2,0 kg
LED-Anzeigen	Stromanzeige, Link/Aktivität pro Port
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	10 % bis 90 % (nicht kondensierend)
Lieferumfang	Switch, Netzkabel, Gummifüße, Rack-Montagesatz, Dell PowerConnect CD
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen; keine Flüssigkeiten oder Aerosole verwenden
Sicherheit	Konform mit CE-Normen (EN 55022 Klasse A, EN 55024, EN 60950) und FCC Klasse A
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile; für Reparaturen wenden Sie sich an den Dell-Support
Garantie	Eingeschränkte Dell-Garantie (siehe mitgelieferte Dokumentation)

Häufig gestellte Fragen - PowerConnect 2016 DELL

Wie verbinde ich den PowerConnect 2016 Switch mit meinem Netzwerk?

Schließen Sie das Netzkabel an und verbinden Sie Ihre Geräte (Computer, Drucker) mit den Ethernet-Ports über RJ45-Kabel. Der Switch erkennt automatisch die Geschwindigkeit und den Kabeltyp (MDI/MDI-X). Es ist keine Softwarekonfiguration erforderlich.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Die Strom-LED (grün dauerhaft) zeigt an, dass der Switch eingeschaltet ist. Jeder Port hat eine Link/Aktivität-LED: Grün dauerhaft bedeutet eine bestehende Verbindung, grün blinkend zeigt Netzwerkaktivität an.

Kann ich den Switch in ein Rack einbauen?

Ja, der Rack-Montagesatz ist enthalten. Befestigen Sie die Montagewinkel mit den mitgelieferten Schrauben an den Seiten des Switches und installieren Sie ihn dann mit geeigneten Schrauben (ggf. Käfigmuttern) in einem Standard-19-Zoll-Rack.

Wie installiere ich den Switch auf einer ebenen Fläche?

Stellen Sie den Switch auf eine stabile, ebene Oberfläche. Kleben Sie die selbstklebenden Gummifüße an die dafür vorgesehenen Stellen unter dem Gehäuse, um ein Verrutschen zu verhindern. Lassen Sie auf jeder Seite mindestens 5 cm Platz für die Belüftung.

Wird der Switch normalerweise warm?

Ja, es ist normal, dass der Switch im Betrieb leicht warm wird. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät an einem gut belüfteten Ort ohne Wärmequellen aufgestellt wird.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Dieser unmanaged Switch hat keinen Software-Reset. Bei Problemen trennen Sie die Stromversorgung für 30 Sekunden und schließen Sie sie wieder an. Dies reicht in der Regel aus, um den Normalbetrieb wiederherzustellen.

Welche Kabel sollte ich mit dem PowerConnect 2016 verwenden?

Verwenden Sie abgeschirmte oder nicht abgeschirmte Ethernet-RJ45-Kabel der Kategorie 5 oder höher für optimale Leistung. Vermeiden Sie beschädigte Kabel, um Verbindungsabbrüche zu verhindern.

Ist der Switch mit Gigabit-Geräten kompatibel?

Ja, der PowerConnect 2016 ist mit Gigabit-Geräten kompatibel, begrenzt die Geschwindigkeit jedoch auf 100 Mbit/s (maximale Geschwindigkeit seiner Ports). Für Gigabit verwenden Sie einen dedizierten Gigabit-Switch.

Wie reinige ich den Switch?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu entstauben. Verwenden Sie niemals Flüssigkeiten, Aerosole oder Scheuermittel, die das Gerät beschädigen könnten.

Wo finde ich Firmware- oder Treiber-Updates?

Als unmanaged Switch benötigt dieses Gerät keine Firmware oder Treiber. Für zusätzliche Dokumentation besuchen Sie die Website support.dell.com und suchen Sie nach 'PowerConnect 2016'.

BEDIENUNGSANLEITUNG PowerConnect 2016 DELL

Hinweise, Vorsichtshinweise und Warnungen

HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.

VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Irrtümer und technische Änderungen vorbehalten.

© 2002 Dell Computer Corporation. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung der Dell Computer Corporation sind strengstens untersagt.

Marken in diesem Text: Dell, das DELL-Logo und PowerConnect sind Marken der Dell Computer Corporation. EMC ist eine eingetragene Marke der EMC Corporation.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Computer Corporation verzichtet auf alle Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.

Oktober 2002 P/N 0X851 Rev. A00

Inhalt

Warnung: Sicherheitshinweise 55

Allgemein 55

Montage von Systemen in Racks. 57

Optionen für Modems, Telekommunikation oder lokale Netzwerke 58

Beim Arbeiten mit dem System 59

Schutz vor elektrostatischen Entladungen ..... 59

Informationen zu diesem Handbuch 59

Informationen und Unterstützung 60

Erste Schritte/Setup 60

Paketinhalt 60

Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit. 61

Betriebsbestimmungen 62

CE-Hinweis (Europäische Union) 63

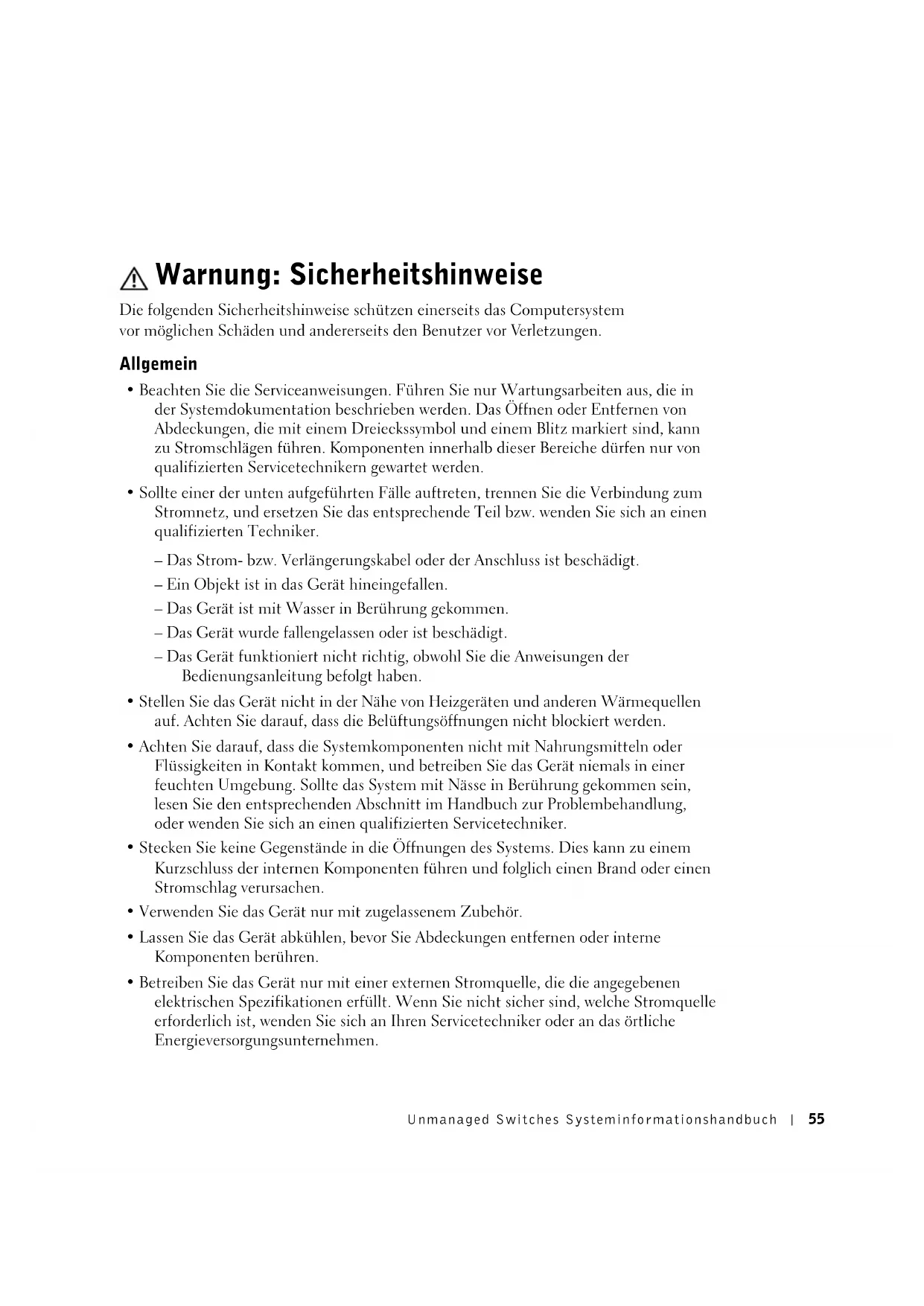

Warnung: Sicherheitshinweise

Die folgenden Sicherheitshinweise schützen einerseits das Computersystem vor möglichen Schäden und andererseits den Benutzer vor Verletzungen.

Allgemein

• Beachten Sie die Serviceanweisungen. Führen Sie nur Wartungsarbeiten aus, die in der Systemdokumentation beschrieben werden. Das Öffnen oder Entfernen von Abdeckungen, die mit einem Dreieckssymbol und einem Blitz markiert sind, kann zu Stromschlägen führen. Komponenten innerhalb dieser Bereiche dürfen nur von qualifizierten Servicetechnikern gewartet werden.
• Sollte einer der unten aufgeführten Fälle auftreten, trennen Sie die Verbindung zum Stromnetz, und ersetzen Sie das entsprechende Teil bzw. wenden Sie sich an einen qualifizierten Techniker.
  – Das Strom- bzw. Verlängerungskabel oder der Anschluss ist beschädigt.
  – Ein Objekt ist in das Gerät hincingefallen.
  – Das Gerät ist mit Wasser in Berührung gekommen.
  – Das Gerät wurde fallengelassen oder ist beschädigt.
  – Das Gerät funktioniert nicht richtig, obwohl Sie die Anweisungen der Bedienungsanleitung befolgt haben.

- Stellen Sie das Gerät nicht in der Nähe von Heizgeräten und anderen Wärmequellen auf. Achten Sie darauf, dass die Belüftungsöffnungen nicht blockiert werden.

- Achten Sie darauf, dass die Systemkomponenten nicht mit Nahrungsmitteln oder Flüssigkeiten in Kontakt kommen, und betreiben Sie das Gerät niemals in einer feuchten Umgebung. Sollte das System mit Nässe in Berührung gekommen sein, lesen Sie den entsprechenden Abschnitt im Handbuch zur Problembehandlung, oder wenden Sie sich an einen qualifizierten Servicetechniker.

- Stecken Sie keine Gegenstände in die Öffnungen des Systems. Dies kann zu einem Kurzschluss der internen Komponenten führen und folglich einen Brand oder einen Stromschlag verursachen.

- Verwenden Sie das Gerät nur mit zugelassenem Zubehör.

- Lassen Sie das Gerät abkühlen, bevor Sie Abdeckungen entfernen oder interne Komponenten berühren.

- Betreiben Sie das Gerät nur mit einer externen Stromquelle, die die angegebenen elektrischen Spezifikationen erfüllt. Wenn Sie nicht sicher sind, welche Stromquelle erforderlich ist, wenden Sie sich an Ihren Servicetechniker oder an das örtliche Energieversorgungsunternehmen.

⚠ Warning: Sicherheitshinweise (Fortsetzung)

• Verwenden Sie nur geprüfte Netzkabel. Wenn bei Ihrem System oder einer mit Wechselstrom arbeitenden Systemerweiterung kein Netzkabel mitgeliefert wurde, erwerben Sie ein Netzkabel, das für die Verwendung in Ihrem Land zugelassen ist. Das Netzkabel muss für das Gerät zugelassen sein und die auf dem Produktetikett angegebenen elektrischen Spezifikationen für die Spannung und den Strom erfüllen. Die Betriebsspannung und der Betriebsstrom des Kabels müssen größer sein als die auf dem Gerät angegebenen Werte.
• Um Stromschläge zu vermeiden, schließen Sie das System und die Peripheriegeräte an Schuko-Steckdosen an. Die Kabel sind mit Schuko-Steckern ausgestattet, um einwandfreie Erdung zu gewährleisten. Verwenden Sie keine Adapterstecker. Entfernen Sie den Massekontakt eines Kabels nicht. Wenn Sie ein Verlängerungskabel benötigen, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß geerdeten Steckern.
• Beachten Sie die Werte von Verlängerungskabeln und Steckerleisten. Stellen Sie sicher, dass der Nennstrom aller an das Verlängerungskabel oder die Steckerleiste angeschlossenen Geräte 80 Prozent des zulässigen Nennstroms des Verlängerungskabels oder der Steckerleiste nicht überschreitet.
• Schützen Sie das System vor plötzlichen Spannungsschwankungen durch einen Überspannungsschalter, Leitungsfilter oder eine unterbrechungsfreie Stromversorgung (USV).
• Verlegen Sie System- und Netzkabel so, dass niemand darauf treten oder darüber stolpern kann. Stellen Sie sicher, dass keine Gegenstände auf den Kabeln stehen.
• Nehmen Sie an Netzkabeln oder Steckern keine Veränderungen vor. Wenden Sie sich diesbezüglich an einen zugelassenen Elektriker oder an Ihr Energieversorgungsunternehmen. Befolgen Sie die lokalen/nationalen Anschlussbestimmungen.
• Wenn Sie Hot-Plug-Netzteile (falls diese für Ihr System angeboten werden) anschließen oder vom System trennen, beachten Sie die folgenden Richtlinien:
• Installieren Sie das Netzteil, bevor Sie das Stromkabel an das Netzteil anschließen.
  – Ziehen Sie das Netzkabel ab, bevor Sie das Netzteil entfernen.
• Wenn das System über mehrere Stromquellen verfügt, trennen Sie das System vom Stromnetz, indem Sie alle Stromkabel von den Netzteilen trennen.
• Verschieben Sie die Geräte vorsichtig. Stellen Sie sicher, dass alle Gleitrollen und/oder Stützen fest mit dem System verbunden sind. Vermeiden Sie plötzliche Stopps und unebene Oberflächen.

Warnung: Sicherheitshinweise (Fortsetzung)

Montage von Systemen in Racks

Befolgen Sie die folgenden allgemeinen Vorsichtsmaßnahmen für die Stabilität und Sicherheit des Racks. Besondere Sicherheitsanweisungen und Anleitungen finden Sie im Handbuch für die Rack-Installation, das dem System und dem Rack beiliegt.

Systeme werden als Komponenten in einem Rack betrachtet. Deshalb bezieht sich der Ausdruck „Komponente“ sowohl auf jedes System als auch auf verschiedene Peripheriegeräte oder unterstützende Hardware.

WARNUNG: Die Installation von Systemen in einem Rack ohne Vorder- und Seitenstützen kann dazu führen, dass das Rack umkippt und unter Umständen zu Verletzungen führt. Befestigen Sie daher die Stützen vor der Installation von Komponenten im Rack.

Ziehen Sie nach dem Installieren von Systemen oder Komponenten niemals mehr als jeweils nur eine Komponente über die Laufschienen aus dem Rack. Durch das Gewicht mehrerer herausgezogener Komponenten könnte das Rack umkippen und zu ernsthaften Verletzungen führen.

HINWEIS: Entsprechend dem Sicherheitszertifikat kann Ihr System als freistehendes Gerät verwendet sowie als Komponente in ein Dell-Rack mit dem Rack-Kit eingebaut werden. Die Installation Ihres Systems und des Rack-Einbausatzes in einem anderen Rack-Schrank wird nicht von Sicherheitsagenturen genehmigt. Es liegt in Ihrem Verantwortungsbereich, dass die gewählte Kombination von System und Rack-Einbausatz in einem Rack-Schrank durch eine zertifizierte Sicherheitsagentur geprüft wird. Dell schließt alle Haftungs- und Garantieansprüche in Verbindung mit derartigen Kombinationen aus.

- System-Rack-Einbausätze sind von geschulten Servicetechnikern in ein Rack zu installieren. Wenn Sie den Einbausatz in einem anderen Rack installieren, vergewissern Sie sich, dass das Rack die Spezifikationen eines Dell-Racks erfüllt.

WARNUNG: Verschieben Sie Racks nicht allein. Aufgrund der Größe und des Gewichts sollten Racks von mindestens zwei Personen verschoben werden.

- Bevor Sie Arbeiten am Rack durchführen, stellen Sie sicher, dass die Stützen am Rack gesichert sind und bis zum Boden reichen. Vergewissern Sie sich außerdem, dass das ganze Gewicht des Racks auf dem Boden lastet. Installieren Sie Vorder- und Seitenstützen bei einem einzelnen Rack bzw. die Vorderstützen bei mehreren verbundenen Racks, bevor Sie Arbeiten am Rack durchführen.

- Setzen Sie Geräte, beginnend mit dem schwersten Element, immer von unten nach oben in das Rack ein.

⚠ Warning: Sicherheitshinweise (Fortsetzung)

• Vergewissem Sie sich, dass das Rack gerade und stabil steht, bevor Sie eine Komponente aus dem Rack ziehen.
• Seien Sie vorsichtig, wenn Sie die Ausstoßklinken der Komponentenschiene drücken und eine Komponente in ein Rack schieben oder herausziehen, damit Ihre Finger nicht in die Führungsschienen gelangen und eingeklemmt werden.
• Nachdem eine Komponente in das Rack eingesetzt wurde, ziehen Sie die Schiene vorsichtig in eine verriegelte Position und schieben die Komponente in das Rack.
• Überlasten Sie den Stromkreis des Netzteils im Rack nicht. Die gesamte Stromaufnahme darf 80 Prozent der angegebenen Nennleistung nicht übersteigen.
• Stellen Sie sicher, dass für eine ausreichende Belüftung der Komponenten im Rack gesorgt ist.
• Stellen Sie sich nicht auf die Komponenten, wenn Sie mit einer anderen Komponente im Rack arbeiten.

⚠️ WARNING: Die Gleichstromanschlüsse und Erdungen müssen von einem geschulten Elektriker vorgenommen werden. Alle elektrischen Anschlüsse müssen den entsprechenden lokalen oder nationalen Vorschriften entsprechen.

⚠️ WARNUNG: Entfernen Sie nie den Erdungsleiter, und verwenden Sie die Komponenten nie ohne geeigneten Erdungsleiter. Wenden Sie sich an die zuständige Behörde für Prüfungen der Elektrik oder einen Elektriker, wenn Sie nicht sicher sind, ob eine geeignete Erdung verfügbar ist.

⚠️ WARNING: Das Gehäuse des Systems muss positiv mit dem Rahmen des Rack-Schranks geerdet sein. Schließen Sie das System nicht an die Stromversorgung an, bevor die Erdungskabel verbunden sind. Die Strom- und Erdungsanschlüsse müssen von einem qualifizierten Elektriker geprüft werden. Es kann zu Fehlschaltungen kommen, wenn das Sicherheitserdungskabel entfernt bzw. die Verbindung dazu getrennt wird.

Optionen für Modems, Telekommunikation oder lokale Netzwerke

• Verwenden Sie das Modem nicht während eines Gewitters. Bei einem Gewitter besteht ein erhöhtes Risiko für einen Stromschlag.
• Verwenden Sie ein Modem niemals in einer feuchten Umgebung.
• Schließen Sie das Modem- oder Telefonkabel nicht an den NIC-Anschluss (Network Interface Controller) an.
• Zichen Sie das Modemkabel ab, bevor Sie ein Gerätegehäuse öffnen, interne Komponenten berühren oder installieren bzw. nicht isolierte Modemkabel oder Stecker berühren.

Beim Arbeiten mit dem System

Schutz vor elektrostatischen Entladungen

VORSICHT: Reparaturen am System sollten nur von einem zertifizierten Service-Techniker durchgeführt werden. Für Schäden, die durch nicht von Dell autorisierte Wartung verursacht werden, ist die Garantie nicht gültig.

Statische Elektrizität kann die empfindlichen Komponenten im System beschädigen. Um derartige Schäden zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten (beispielsweise Mikroprozessoren) berühren. Berühren Sie hierzu regelmäßig eine nicht lackierte Metallfläche am Gehäuse.

Beachten Sie auch folgende Hinweise, um Schäden durch elektrostatische Entladung (ESE) zu vermeiden:

• Wenn Sie eine gegenüber statischer Elektrizität empfindliche Komponente aus dem Lieferkarton auspacken, entnehmen Sie die Komponente erst unmittelbar vor dem Einbau in das System aus der antistatischen Verpackung. Vergewissern Sie sich, dass die in Ihrem Körper aufgebaute statische Elektrizität abgeleitet wurde, bevor Sie die antistatische Verpackung der Komponente entfernen.
• Verwenden Sie für den Transport einer elektrostatisch empfindlichen Komponente einen antistatischen Behälter oder eine antistatische Verpackung.
• Arbeiten Sie mit allen empfindlichen Komponenten in einer elektrostatisch unbedenklichen Umgebung. Verwenden Sie nach Möglichkeit antistatische Fußmatten und Schreibtischauflagen sowie ein antistatisches Erdungsband.

HINWEIS: Ihr System verfügt möglicherweise auch über Leiterkarten oder andere Komponenten, die Batterien enthalten. Diese Batterien dürfen nicht in den Hausmüll gelangen, sondern müssen an den dafür vorgesehenen Stellen entsorgt werden. Weitere Informationen hierzu finden Sie in den Dokumentationen für die jeweiligen Karten oder Komponenten.

Informationen zu diesem Handbuch

Dieses Dokument enthält Informationen zum ersten Einrichten des Systems, Sicherheitshinweise, Betriebsbestimmungen und Garantieinformationen für den Dell™ PowerConnect™ Netzwerk-Switch.

Um die aktuelle Version der auf Ihrer Festplatte gespeicherten Dokumente abzurufen, rufen Sie die Dell-Support-Website unter support.curo.dell.com auf.

Informationen und Unterstützung

Ressource Inhalt Verwenden der Ressource
	Dell-Support-WebsiteTechnischer Support und InformationenDownloads für Ihr SystemBestell- oder LieferstatusHinweise und Tipps, Dokumente zu technischen Themen, Service-Informationen	Rufen Sie die Website support.euro.dell.com auf, und füllen Sie die Registrierung aus.Informationen zur allgemeinen Verwendung, Installation und zu Fragen der ProblembchebungAntworten auf Fragen zum technischen Service und SupportAktuelle Versionen der Treiber für das SystemDokumentation für das System und GeräteOnline-Diskussionen mit anderen Dell-Kunden und erfahrenen Technikern von DellListe von Links zu den wichtigsten Zulieferern von Dell
Premier Support.Dell.com	Dell Premier Support-WebsiteStatus einer Service-AnforderungTechnische Top-Informationen, nach Produkt geordnetHäufig gestellte Fragen, nach Produktnummer geordnetAngepasste Service-KennnummernSystemkonfigurations-Informationen	Rufen Sie die Website premiersupport.dell.com auf:Die Dell Premier Support-Website richtet sich speziell an Firmen, staatliche Behörden und Bildungs-cinrichtungenDiese Website ist möglicherweise nicht für alle Regionen verfügbar.

Erste Schritte/Setup

Paketinhalt

Bevor Sie mit der Installation des Switches beginnen, stellen Sie sicher, dass das Paket die folgenden Elemente enthält:

• Switch

• Netzkabel

• Selbstklebende Gummiunterlagen für die Desktopinstallation

• Rack-Montage-Kit
• Dell PowerConnect CD

Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit

Der Switch wird mit Gummifüßen für die Installation auf einer ebenen Oberfläche sowie Montageblechen und -sehrauben für die Rack-Montage ausgeliefert.

Installation des Switches auf einer ebenen Fläche

Der Switch kann auf jeder geeigneten ebenen Oberfläche installiert werden, die das Gewicht der Hubs und der dazugehörigen Kabel sicher tragen kann. Rund um den Switch muss ausreichend Platz zur Belüftung und für den Zugang zu den Kabelanschlüssen zur Verfügung stehen.

So installieren Sie den Switch auf einer ebenen Fläche:

1 Den Switch auf die ebene Fläche stellen und überprüfen, ob für ausreichend Belüftung gesorgt ist.
Sicherstellen, dass auf jeder Seite mindestens 5 cm für ausreichende Lüftung und auf der Rückseite des Gerätes 13 cm für das Stromkabel zur Verfügung stehen.

2 Die Gummifüße an den markierten Stellen auf der Unterseite des Gehäuses befestigen.

Die Gummifüße müssen nicht zwingend angebracht werden; es wird jedoch empfohlen, um ein Verrutschen des Gerätes zu vermeiden.

Installation des Switches in einem Rack

Der Switch kann in die meisten Standard-19-Zoll-Racks montiert werden.

So installieren Sie den Switch in einem Rack:

1 Die mitgelieferten Schrauben verwenden, um ein Montageblech auf jeder Seite des Switches zu befestigen.
2 Den Switch in das Rack einsetzen und die Bohrungen des Montageblechs an den Bohrungen des Racks ausrichten.
3 Jedes Montageblech mit zwei für das Rack geeigneten Schrauben befestigen.

HINWEIS: Für Racks, die kein vorgefertigtes Gewinde haben, werden Käfigmuttern mitgeliefert.

Betriebsbestimmungen

Elektromagnetische Interferenz (EMI) ist ein Signal oder eine Emission, die in den freien Raum abgegeben bzw. entlang von Strom- oder Signalleitungen geleitet wird und den Betrieb der Funknavigation oder anderer Sicherheitsgeräte beeinträchtigt bzw. deren Qualität extrem verschlechtert, behindert oder wiederholt lizenzierte Funkdienste unterbricht. Funkdienste umfassen kommerziellen AM-/FM-Radio- und Fernschrundfunk, Funktelefondienste, Radar, Flugsicherung, Anrufmelder und Dienste für personenbezogene Kommunikation (PCS [Personal Communication Services]), sind jedoch nicht nur auf diese beschränkt. Diese lizenzierten Dienste sowie die unbcabsichtigte Abstrahlung durch andere Geräte (z. B. digitale Geräte wie Computeranlagen) tragen zum Aufbau elektromagnetischer Felder bei.

Unter elektromagnetischer Verträglichkeit (EMV) versteht man die Fähigkeit elektronischer Bauteile, in einer elektronischen Umgebung störungsfrei zu funktionieren. Zwar wurde dieses Computersystem so konzipiert, dass es die behördlicherseits vorgesehenen Grenzwerte für EMI erfüllt; dennoch kann nicht ausgeschlossen werden, dass bei bestimmten Installationen Störungen auftreten. Sie können durch Ein- und Ausschalten des Gerätes feststellen, ob es Fernmeldeeinrichtungen stört. Folgende Maßnahmen werden empfohlen, um die Störungen zu beheben:

• Die Empfangsantenne neu ausrichten.
- Aufstellen des Radio-, Fernsch- oder anderen Empfangsgerätes in einer größeren Entfernung vom Switch.
- Anschließen des Ethernet-Switches an eine andere Steckdose, so dass Switch und Empfänger über verschiedene Stromkreise versorgt werden.
- Bei Bedarf wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben, oder an einen erfahrenen Radio-/Fernsehtechniker.

Bei Bedarf wenden Sie sich an den technischen Support von Dell oder an einen erfahrenen Radio-/Fernschtechniker.

Computersysteme von Dell werden für die elektromagnetische Umgebung, in der sie eingesetzt werden sollen, konzipiert, getestet und klassifiziert.

Diese elektromagnetischen Klassifizierungen beziehen sich im Allgemeinen auf die nachstehenden abgestimmten Definitionen:

• Klasse A ist für gewerbliche und industrielle Umgebungen vorgesehen.
• Klasse B ist für Wohnbereiche vorgesehen.

IT-Geräte, zu denen Peripheriegeräte, Erweiterungskarten, Drucker, E/A-Geräte, Monitore usw. zählen, die in das System eingebaut oder daran angeschlossen werden, sollten der elektromagnetischen Klassifikation des Computersystems entsprechen.

Hinweis zu abgeschirmten Signalkabeln: Verwenden Sie für den Anschluss von Peripheriegeräten an Dell-Geräte ausschließlich abgeschirmte Kabel, um Störungen von Funkdiensten weitgehend auszuschließen. Durch abgeschirmte Kabel wird sichergestellt, dass die entsprechende EMV-Klassifikation für die vorgesehene Einsatzumgebung eingehalten wird. Ein Kabel für Drucker, die über die parallele Schnittstelle angeschlossen werden, erhalten Sie bei Dell. Sie können ein solches Kabel auch über die Website von Dell unter accessories.us.dell.com/sna/category.asp?category_id=4117 bestellen.

Die meisten Dell-Computer sind für Umgebungen der Klasse B klassifiziert. Durch den Einbau bestimmter Optionen kann sich die Klassifikation von einigen Konfigurationen allerdings in Klasse A ändern. Informationen über die elektromagnetische Klassifikation Ihres Systems oder Gerätes finden Sie in den nachfolgenden Abschnitten zu den einzelnen Zulassungsbehörden. Die Abschnitte enthalten länderspezifische Informationen zu EMV/EMI oder zur Produktsicherheit.

CE-Hinweis (Europäische Union)

Die Kennzeichnung durch das Symbol beleutet, dass dieser Dell-Computer der EMV-Richtlinie und der Niederspannungsrichtlinie der Europäischen Union entspricht. Sie weist ferner darauf hin, dass das Dell-System die folgenden technischen Normen erfüllt:

Satz 1: Für Standard Dell ITE mit Wechselspannungs-Netzteilen

• EN 55022 – „Einrichtungen der Informationstechnik – Funkstöregenschaften – Grenzwerte und Messverfahren.“

• EN 55024 – „Einrichtungen der Informationstechnik – Störfestigkeitseigenschaften – Grenzwerte und Prüfverfahren.“

• EN 61000-3-2 – „Elektromagnetische Verträglichkeit (EMV) – Teil 3: Grenzwerte – Abschnitt 2: Grenzwerte für Stromoberschwingungen (Eingangsspannung des Gerätes bis zu 16 A pro Phase).“

• EN 61000-3-3 – „Elektromagnetische Verträglichkeit (EMV) – Teil 3: Grenzwerte – Abschnitt 3: Grenzwerte für Spannungsschwankungen und Schwankungen in Niederspannungs-Versorgungssystemen für Geräte mit einem Nennstrom von bis zu 16 A.“
• EN 60950 – „Sicherheit von Einrichtungen der Informationstechnik.“

Für VDC-Systeme mit 8 Volt Gleichspannung gelten folgende Standards. Lesen Sie die „Konformitätserklärung“, um zu bestimmen, ob das angegebene System die Anforderungen von EN 50082-1 oder EN 50082-2 erfüllt.

Satz 2: Für 8-Volt-Gleichspannungssysteme (VDC)

• EN 55022 – „Einrichtungen der Informationstechnik – Funkstöreigenschaften – Grenzwerte und Messverfahren.“
• EN 50082-1 – „Elektromagnetische Verträglichkeit – Fachgrundnorm Störfestigkeit – Teil 1: Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe.“
• EN 50082-2 – „Elektromagnetische Verträglichkeit – Fachgrundnorm Störfestigkeit – Teil 2: Industricumgebung.“
• EN 60950 – „Sicherheit von Einrichtungen der Informationstechnik.“

HINWEIS: Grenzwertanforderungen gemäß EN 55022 sehen zwei Klassifizierungen vor:

• Klasse A ist für typisch gewerbliche Umgebungen vorgesehen.
• Klasse B ist für typisch häusliche Umgebungen vorgesehen.

WARNUNG VOR STÖRUNGEN VON FUNKFREQUENZEN:

Dies ist ein Gerät der Klasse A. In einer häuslichen Umgebung kann dieses Gerät Hochfrequenzinterferenzen verursachen. In diesem Fall muss der Benutzer die entsprechenden Maßnahmen treffen.

Eine „Konformitätserklärung“ in Übereinstimmung mit den oben angeführten Standards ist abgegeben worden und kann bei Dell Computer Corporation Products Europe BV, Limerick, Irland, eingesehen werden.
