MANUAL DE UTILIZADOR PowerConnect W3600 DELL

Todos os direitos reservados. As especificações deste manual estão sujeitas a alterações sem aviso prévio.

Fabricado nos EUA. As outras marcas comerciais que aparecem neste manual pertencem às suas respectivas empresas.

Alguns produtos da Aruba contêm código de software de fonte aberta desenvolvido por terceiros, incluindo código de software para licença pública geral (GPL) GNU, licença pública menos generalizada (“LGPL”) GNU ou outras licenças de fonte aberta. O código de fonte aberta pode ser encontrado neste site:

http://www.arubanetworks.com/open_source

Aviso legal

O uso de plataformas de switching e softwares da Aruba Networks, Inc., por pessoas físicas ou jurídicas, na terminação de outros dispositivos clientes VPN de outros fornecedores constitui a plena aceitação da responsabilidade dessa pessoa física ou jurídica por tal ação e isenta completamente a Aruba Networks, Inc. de todo e qualquer processo legal que possa ser movido contra a mesma com relação à violação dos direitos de copyright em nome desses fornecedores.

Índice

Sobre este guia ....5

Visão geral do guia....5

Como entrar em contato com a Dell....5

Capítulo 1 Sobre os Controladores Série W-3000 PowerConnect....7

Requisitos mínimos de software....7

Lista de verificação da embalagem ....7

Visão geral do modelo 8

Portas 1000Base-X (SFP)......8

Portas Gigabit Ethernet 10/100/1000Base-T....9

Porta serial do console....9

Adaptador da porta serial do console....9

Tomada de energia CA (AC) 10

LEDs indicadores de status .... 10

Capítulo 2 Instalação dos Controladores Série W-3000 ....13

Para um rack de telecomunicações:....13

Para um rack de servidores:....13

Instalação em um rack de telecomunicações ....13

Instalação em um rack de servidores....15

Implantação sobre a mesa 16

Configuração inicial e conectividade da rede.... 16

Remoção ....16

Apêndice A Especificações, segurança e conformidade .....17

Especificações físicas....17

Especificações de gerenciamento de energia....17

Consumo de energia....17

Especificações de energia (requisitos de entrada CA [AC]) 17

Especificações de operação....18

Especificações de armazenamento....18

Segurança e conformidade com as normas....18

Dispositivo de classe A em conformidade com a FCC....18

Indústria do Canadá....18

Informações sobre a NOM (somente para o México)....19

Descarte adequado dos equipamentos da Dell....19

RoHS da União Europeia 19

Este prefácio contém as seguintes informações:

• “Visão geral do guia” na página 5
• "Documentos relacionados" na página 5
• “Como entrar em contato com a Dell” na página 5

Visão geral do guia

• Capítulo 1, “Sobre os Controladores Série W-3000 PowerConnect” na página 7 fornece uma visão geral detalhada do hardware dos três modelos dos controladores da Série W-3000: W-3200, W-3400 e W-3600.
• Capítulo 2, “Instalação dos Controladores Série W-3000” na página 13 fornece instruções de montagem em rack e instalação.
• Apêndice A, “Especificações, segurança e conformidade” na página 17 contém as especificações técnicas do produto e informações sobre segurança e conformidade com as normas.

A documentação a seguir é abordada neste guia e é considerada como parte do conjunto de documentação completo necessário para a instalação e o gerenciamento bem-sucedidos de um Controlador Dell:

• Dell PowerConnect ArubaOS Quick Start Guide
• Dell PowerConnect ArubaOS User Guide
• Dell PowerConnect ArubaOS 5.0 Command Line Reference

Como entrar em contato com a Dell

Suporte pelo site
Site principal www.dell.com
Site de suporte support.dell.com
Documentação da Dell support.dell.com/manuals

Os Controladores Séric W-3000 PowerConnect consistem em três controladores de rede LAN sem fio de classe empresarial. Esses controladores conectam, controlam e integram de forma inteligente pontos de acesso sem fio (APs) e monitores de ar (AMs) em um sistema de rede LAN cabeado.

Os Controladores Série W-3000 PowerConnect consistem nos seguintes modelos:

• W-3200 Controlador multiuso
A W-3200 é capaz de suportar até 32 APs conectados em campo.
• W-3400 Controlador multiuso
A W-3400 é capaz de suportar até 64 APs conectados em campo.
• W-3600 Controlador multiuso
A W-3600 é capaz de suportar até 128 APs conectados em campo.

Nota: Licenças para pontos de acesso relacionadas a recursos são contadas separadamente e como adicional às licenças de atualização para pontos de acesso. Entre em contato com um representante de vendas da Dell para obter detalhes completos sobre opções de licenciamento de software e capacidade de suporte.

Nota: O Controlador mestre, seu Controlador mestre redundante e todos os seus controladores locais devem executar a mesma versão do ArubaOS. Depois de atualizar sua rede e instalar os Controladores Série W-3000 em sua rede, verifique se a versão do software do Controlador coincide com os demais componentes da rede. Se a versão fornecida no Controlador for anterior à versão com a qual atualizou sua rede, você deverá atualizar a codificação Controlador para coincidir com os demais componentes da rede.

Lista de verificação da embalagem

• Controladores Série W-3000
- Cabo de alimentação CA (AC) (específico do país)
- Suportes para montagem em rack com ferramentas (para montagem em rack)
• Cabo serial comum (RJ-45)
- Pés de borracha (para implantações sobre a mesa)
- Adaptador da porta serial do console (RJ-45 para DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• Contrato de Licença de Usuário Final (EULA)
- Documento de informações sobre segurança, ambiente e regulamentações (SERI)
- Documento de informações sobre garantia e suporte (WSI)

Nota: Informe seu fornecedor caso alguma peça esteja incorreta, faltando ou danificada. Se possível, mantenha a caixa, incluindo os materiais para embalagem originais. Use esses materiais para re-embalar e devolver o produto ao fornecedor, se necessário.

Nota: Acessórios opcionais, como módulos SFP, estão disponíveis para uso com os Controladores Série W-3000 e são vendidos separadamente. Entre em contato com um representante da Dell para obter detalhes e assistência.

Visão geral do modelo

A visão geral do modelo de hardware físico dos Controladores Série W-3000 abrange todos os modelos da série. A diferença entre os três modelos de Controlador depende do nível de licença adquirido. O modelo de Controlador mostrado nas ilustrações deste capítulo é o W-3200.

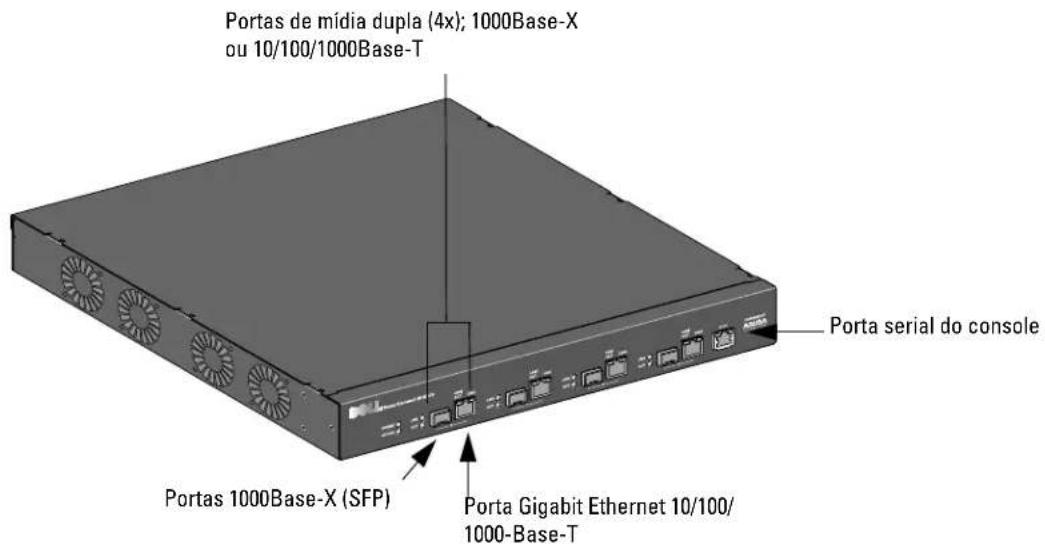

Figura 1 Vista frontal do W-3200

Portas de mídia dupla (4x); 1000Base-X ou 10/100/1000Base-T Porta serial do console Portas 1000Base-X (SFP) Porta Gigabit Ethernet 10/100/ 1000-Base-T

Nota: As portas 0 a 3 são portas de mídia dupla e podem utilizar as conexões 1000Base-X ou 10/100/1000Base-T fornecidas. Entretanto, a conexão de fibra óptica 1000Base-X tem prioridade sobre a conexão de cobre 10/100/1000Base-T. Se uma conexão for detectada para a interface 1000Base-X, a conexão 10/100/1000Base-T será desabilitada.

Portas 1000Base-X (SFP)

Há somente quatro portas de combinação 1000Base-X para conexão de fibra e elas devem ser usadas com SPF's Dell (mini GBICs).

Para adquirir módulos SFP compatíveis, entre em contato com um representante da Dell para obter detalhes e assistência.

Nota: A Dell testa e suporta dispositivos ópticos Dell nos seus sistemas de controladores. Dispositivos ópticos de terceiros não são testados nem suportados. Portanto, a Dell não garante a funcionalidade adequada de dispositivos ópticos de terceiros.

Portas Gigabit Ethernet 10/100/1000Base-T

Há quatro portas 10/100/1000Base-T Gigabit Ethernet (RJ-45). A porta Gigabit Ethernet usa os oito fios e cada par é usado de forma bidirecional, o que significa que alguns pares são usados tanto para transmitir quanto para receber dados. A Figura 2 ilustra o esquema de pinos CAT-5 encontrado em um conector RJ-45. O esquema de pinos CAT-5 forma pares entre os seguintes pinos de uma porta Gigabit Ethernet 10/100/1000Base-T: 1/2, 3/6, 4/5 e 7/8.

Figura 2 Esquema de pinos da porta Gigabit Ethernet

1000Base-T Gigabit Porta Ethernet RJ-45 Fêmea Esquema de pinos 1 2 3 4 5 6 7 8 Nome do sinal BIA+ Par bidirecional +A BIA- Par bidirecional -A BIDB+ Par bidirecional +B BIDC+ Par bidirecional +C BIDC- Par bidirecional -C BIDB- Par bidirecional -B BIDD+ Par bidirecional +D BIDD- Par bidirecional -D

Porta serial do console

Uma porta serial do console é fornecida para conexão a um terminal, permitindo o gerenciamento direto local. O conector RJ-45 fêmca accita um cabo serial RS-232 com um conector macho.

Figura 3 Esquema de pinos da porta serial do console

Porta serial do console RJ-45 Fêmea Esquema de pinos 1 2 3 → TxD 4 GND 5 GND 6 ← RxD 7 8 Direção Entrada ← Saída →

As configurações de comunicação da porta serial do console são indicadas na Tabela 1.

Tabela 1 Configurações do terminal do console

Taxa de transmissão	Bits de dados	Paridade	Bits de parada	Controle de fluxo
9600 8 Nenhuma 1 Nenhum

Cuidado: Não conecte um ponto de acesso (AP) à porta serial do console. A porta serial do console é compatível somente com dispositivos RS-232. Não há suporte para dispositivos não-RS-232, como pontos de acesso.

Adaptador da porta serial do console

Um adaptador modular pode ser usado para converter o conector RJ-45 (fêmca) cm um conector DB9 (macho). Veja a Figura 4 para saber os detalhes completos.

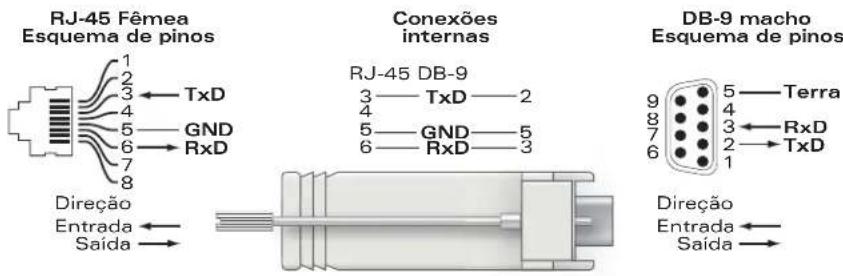

Figura 4 Conversão do adaptador modular de RJ-45 (fêmea) para DB-9 (macho)

RJ-45 Fêmea Esquema de pinos 1 2 3 ← TxD 4 5 → GND 6 → RxD 7 8 Direção Entrada ← Saída Conexões internas RJ-45 DB-9 3 — TxD — 2 4 5 — GND — 5 6 — RxD — 3 DB-9 macho Esquema de pinos 9 — Terra 8 — RxD 7 — TxD 6 — TxD Direção Entrada ← Saída

A Figura 5 representa a vista trascira do W-3200.

Figura 5 Vista traseira do W-3200

Tomada de energia CA (AC)

Tomada de energia CA (AC)

Os Controladores Série W-3000 oferecem suporte à energia CA (AC), e a tomada de energia CA (AC) localizada na parte traseira do produto deve ser usada com um cabo de alimentação CA (AC) (específico do país). Consulte os detalhes das especificações de alimentação em “Especificações de gerenciamento de energia” na página 17.

LEDs indicadores de status

Tabela 2 LEDs indicadores de status dos Controladores Série W-3000

LED Função Indicador Status
POWER Indicador de status da	alimentação de entrada	Aceso (verde sólido)	Alimentação ativada
		Apagado Sem alimentação
STATUS Indicador de status do	módulo	Aceso (verde sólido) Dispositivo em operação
		Aceso (vermelho sólido)	Falha no dispositivo
		Aceso (âmbar sólido) O	dispositivo está carregando o software
		Apagado Sem alimentação

Tabela 2 LEDs indicadores de status dos Controladores Série W-3000

LED Função Indicador Status
LNK Portas 1000Base-X Indicador de status da conexão	status da conexão	Aceso (verde sólido) Conexão estabelecida
		Apagado Porta sem conexão
ACT Portas 1000Base-X Indicador de status da atividade	status da atividade	Aceso (piscando em verde)	A porta está transmitindo ou recebendo dados
		Apagado Sem atividade
LNK/ACT Portas 10/100/1000Base-T Indicador de status da conexão/atividade	conexão/atividade	Aceso (verde sólido) Conexão estabelecida
		Aceso (piscando em verde)	A porta está transmitindo ou recebendo dados
		Apagado Porta sem conexão
1000 Portas 10/100/1000Base-T Indicador de velocidade de interface	de interface	Aceso (verde sólido) Velocidade de interface de 1000 Mbps em uso
		Apagado Velocidade de interface de 10/100 Mbps em uso

Os seguintes equipamentos e ferramentas são necessários para instalar os Controladores Série W-3000 Dell PowerConnect:

• Suporte para montagem em rack (x2, não usado para instalação sobre a mesa)
  • Chaves de fenda adequadas
• Cabo de alimentação CA (AC) (específico do país)

Aviso: Antes de executar o procedimento a seguir, reveja as instruções de segurança fornecidas com o Controlador.

Para um rack de telecomunicações:

• Parafusos de cabeça chata Phillips de 6-32 x 1/4" (6 fornecidos)
• Parafusos de cabeça chata de Phillips de 12-24 x 5/8" (4 fornecidos)

Para um rack de servidores:

• Parafusos de cabeça chata Phillips de 6-32 x 1/4" (6 fornecidos)
  • Parafusos M6 x 20 mm Phillips (4 fornecidos)
• Porcas gaiola M6 (4 fornecidas) ou braçadeiras gaiola M6 (4 fornecidas)

Instalação em um rack de telecomunicações

Para instalar os Controladores Série W-3000 em um sistema de rack de 19 polegadas (48,26 cm):

1. Coloque um suporte para montagem em rack sobre os orifícios de montagem em um lado do controlador (veja a Figura 1).
2. Fixe o suporte ao controlador usando três parafusos de cabeça chata Phillips de 6-32 x 1/4" e uma chave de fenda adequada.
3. Repita estas etapas no lado oposto do controlador.

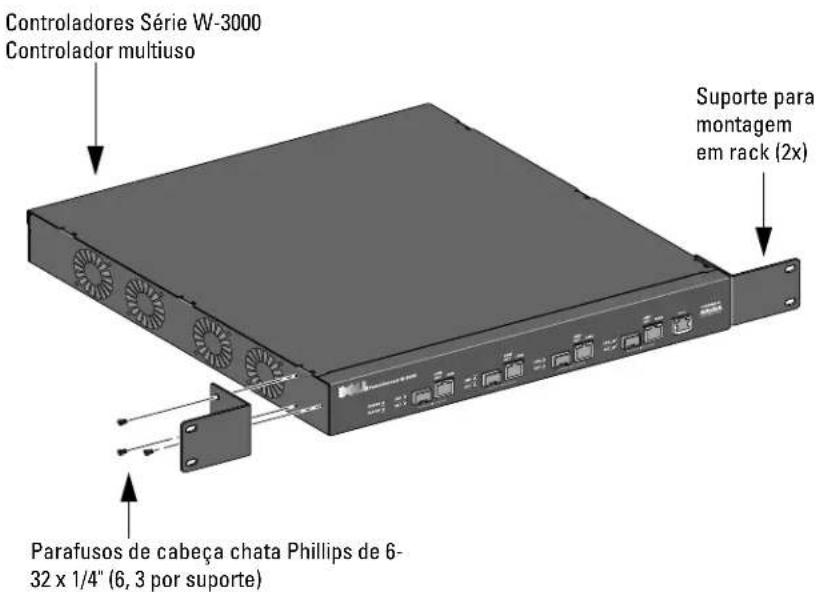

Figura 1 Suportes para montagem em rack

Controladores Série W-3000 Controlador multiuso Suporte para montagem em rack (2x) Parafusos de cabeça chata Phillips de 6-32 x 1/4" (6, 3 por suporte)

1. Monte o controlador dentro do sistema de rack da sua empresa usando os quatro parafusos de cabeça chata Phillips de 12-24 x 5/8" e uma chave de fenda adequada (veja a Figura 2).

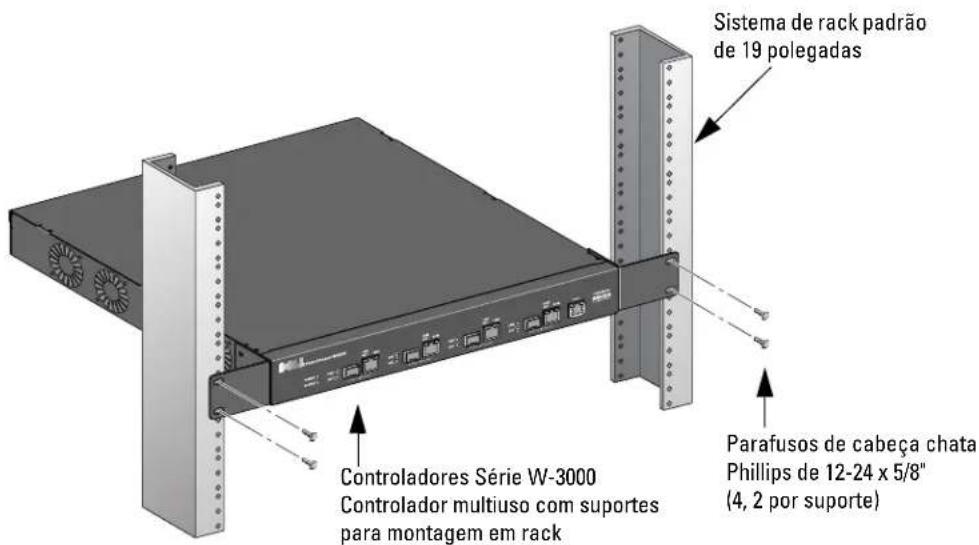

Figura 2 Instalação com montagem em rack

Sistema de rack padrão de 19 polegadas Controladores Série W-3000 Controlador multiuso com suportes para montagem em rack Parafusos de cabeça chata Phillips de 12-24 x 5/8" (4, 2 por suporte)

1. Deixe um espaço mínimo de 10 cm nos lados esquerdo e direito do produto para permitir o fluxo de ar e a ventilação de mancira adequada (veja a Figura 3).

2. Deixe um espaço adicional nas partes frontal e traseira do produto para acessar os cabos de alimentação, os cabos de rede e os LEDs indicadores de status (veja a Figura 3).

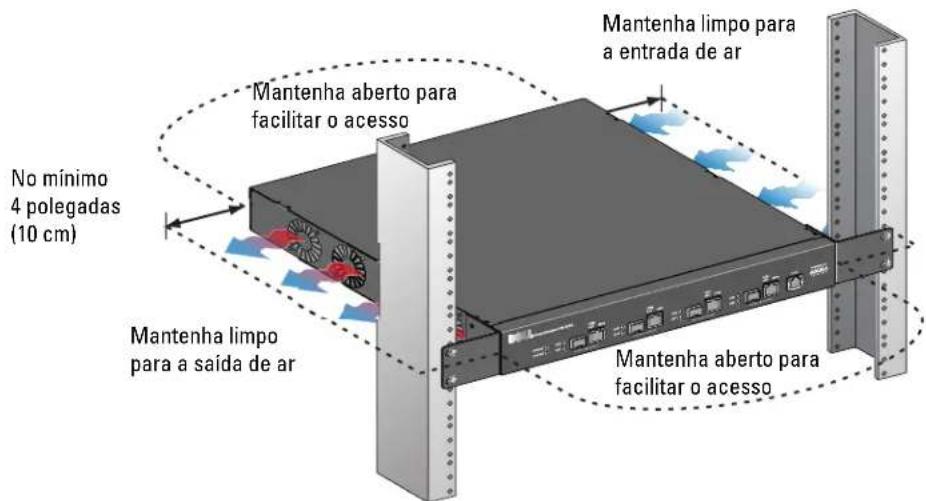

Figura 3 Requisitos de fluxo de ar

No mínimo 4 polegadas (10 cm) Mantenha limpo para a saída de ar Mantenha aberto para facilitar o acesso Mantenha limpo para a entrada de ar Mantenha aberto para facilitar o acesso

1. Concete o cabo de alimentação CA (AC), específico do país, à parte traseira do produto.
2. Conecte a extremidade oposta do cabo de alimentação a uma tomada elétrica para alimentar o controlador.

Instalação em um rack de servidores

Para instalar um controlador Série W-3000 cm um sistema de rack de servidores de 19 polegadas (48,26 cm):

Nota: As instruções a seguir descrevem a instalação do Controlador em um rack com furos quadrados não rosqueados. Para um rack com furos redondos não rosqueados, use as porcas de fixação fornecidas.

1. Coloque um suporte para montagem em rack sobre os orifícios de montagem em um lado do controlador (veja a Figura 1).
2. Fixe o suporte ao controlador usando três parafusos de cabeça chata Phillips de 6-32 x 1/4" e uma chave de fenda adequada.
3. Repita estas etapas no lado oposto do controlador.
4. Instale as quatro porcas de fixação.

a. Comece inserindo o lábio inferior da porca gaiola sobre a abertura quadrada da parte traseira do trilho.
b. Insira a extremidade pequena da ferramenta de instalação de porcas gaiola na abertura do trilho (pela parte frontal) e enganche a ferramenta no lábio superior da porca gaiola.
c. Empurre a porca gaiola para o trilho enquanto gira a ferramenta para cima e puxe a ferramenta para trás, em sua direção, até que o lábio superior da porca gaiola encaixe na posição.

1. Monte o controlador dentro do sistema de rack da sua empresa usando os quatro parafusos de cabeça chata Phillips M6 x /20" e uma chave de fenda adequada.
2. Deixe um espaço mínimo de 10 cm nos lados esquerdo e direito do produto para permitir o fluxo de ar e a ventilação de mancira adequada (veja a Figura 3).
3. Deixe um espaço adicional nas partes frontal e traseira do produto para acessar os cabos de alimentação, os cabos de rede e os LEDs indicadores de status (veja a Figura 3).
4. Conecte o cabo de alimentação CA (AC), específico do país, à parte traseira do produto.

1. Conecte a extremidade oposta do cabo de alimentação a uma tomada elétrica para alimentar o controlador.

Nota: Os Controladores Série W-3000 não possuem um interruptor liga/desliga. A alimentação da unidade é controlada pela inserção (ou desconexão) do plugue do cabo de alimentação na tomada de força.

Implantação sobre a mesa

Para implantar Controladores Série W-3000 em uma superfície plana como, por exemplo, sobre uma mesa:

1. Insira os quatro pés de montagem de borracha no produto.
2. Acople os engastes laterais encaixando-os no lugar.
3. Coloque o produto em uma superfície plana e rígida.

Configuração inicial e conectividade da rede

Depois de concluir a instalação física, execute a configuração inicial no Controlador para configurar o endereço IP e outras informações básicas do sistema. Para obter instruções e detalhes completos, consulte o ArubaOS Quick Start Guide referente à versão do software instalado em seu Controlador.

Remoção

Para remover os Controladores Série W-3000 de um sistema de rack de 19 polegadas (48,26 cm):

1. Desconecte a alimentação do controlador retirando o cabo de alimentação da tomada elétrica.
2. Desconcete todos os outros cabos ou dispositivos conectados ao Controlador.
3. Solte os quatro parafusos para montagem em rack que fixam o controlador ao sistema de rack da empresa.
4. Remova o controlador do sistema de rack.

Especificações físicas

- Dimensões do dispositivo (scm os suportes de montagem cm rack) (A x L x P):

■ Todos os modelos: 1,75" x 13,8" x 11,7"
■ Todos os modelos: 44 mm x 351 mm x 297 mm

Peso do dispositivo (com os suportes de montagem em rack):

• W-3200: 7,1 lb/3,2 kg
• W-3400/W-3600: 7,4 lb/3,4 kg
- Dimensões do transporte (A x L x P):

■ Todos os modelos: 6,5" x 18,2" x 16,5"
■ Todos os modelos: 165 mm x 462 mm x 419 mm

Especificações de gerenciamento de energia

Consumo de energia

• W-3200: no máximo 35 W
• W-3400: no máximo 45 W
• W-3600: no máximo 60 W

Especificações de energia (requisitos de entrada CA [AC])

W-3200:
■ Tensão de entrada CA (AC): 90-264 V, entrada universal
■ Corrente de entrada CA (AC): 1,5 A
■ Frequência de entrada CA (AC): 47-63 Hz

W-3400/W-3600:

■ Tensão de entrada CA (AC): 90-264 V, entrada universal
■ Corrente de entrada CA (AC): 2,2 A
■ Frequência de entrada CA (AC): 47-63 Hz

Especificações de operação

• Faixa de temperatura operacional: 0°C a 40°C (32°F a 104°F)
- Faixa de umidade operacional: 5% a 95% (UR), sem condensação

Especificações de armazenamento

• Faixa de temperatura de armazenamento: 0°C a 50°C (32°F a 122°F)
• Faixa de umidade de armazenamento: 5% a 95% (UR), sem condensação

Segurança e conformidade com as normas

A Dell fornece um documento multilingue que contém restrições e informações adicionais sobre segurança e normas específicas do país para todos os produtos de hardware da Dell. O documento Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information é fornecido com este produto.

Cuidado: O uso de controles ou ajustes de desempenho ou procedimentos diferentes dos especificados neste manual pode resultar na exposição à radiação perigosa.

Este produto está em conformidade com o capítulo 1 da norma 21 CFR, subcapítulo J, parte 1040.10, e com as normas IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000.

Para garantir a continuidade da conformidade com as normas de segurança para produtos com laser, somente módulos da classe 1 aprovados de nossos fornecedores autorizados devem ser instalados nos produtos da Dell.

Dispositivo de classe A em conformidade com a FCC

Este equipamento foi testado e considerado em conformidade com os limites estabelecidos para dispositivos digitais de classe A, de acordo com a parte 15 das normas da FCC. Esses limites foram estabelecidos para garantir uma proteção razoável contra interferência prejudicial quando o equipamento for operado em ambientes comerciais. Este equipamento gera, usa e pode radiar energia de radiofrequência e, se não instalado e utilizado de acordo com o manual de instruções, pode causar interferência prejudicial às comunicações de rádio. A operação deste equipamento em áreas residenciais está propensa a causar interferência prejudicial e, nesse caso, o usuário deverá corrigir o problema de interferência por conta própria.

Indústria do Canadá

Este aparelho digital de classe A está em conformidade com a norma canadense ICES-003.

Informações sobre a NOM (somente para o México)

As informações a seguir são fornecidas no dispositivo descrito neste documento em conformidade com os requisitos das normas oficiais do México (NOM):

Importador: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.

Número do modelo: 3200

• Tensão de alimentação: 90-264 V CA (AC)
- Frequência: 47-63 Hz
- Consumo de corrente: 1,5 A

• Tensão de alimentação: 90-264 V CA (AC)
- Frequência: 47-63 Hz
- Consumo de corrente: 2,2 A

Descarte adequado dos equipamentos da Dell

Para obter as informações mais atualizadas sobre a conformidade ambiental global e os produtos da Dell, visite nosso site: www.dell.com.

RoHS da União Europeia

RoHS

Os produtos da Dell também estão em conformidade com a Diretiva 2002/95/EC da União Europeia sobre sustâncias prejudiciais (RoHS). A diretiva RoHS da União Europeia restringe o uso de materiais abrasivos específicos na fabricação de equipamentos elétricos e eletrônicos. Especificamente, os materiais restritos sob a Diretiva RoHS são chumbo (incluindo soldas utilizadas em placas de circuitos impressos), cádmio, mercúrio, cromo hexavalente e bromo. Alguns produtos da Dell estão sujeitos às iscnções listadas no anexo 7 da Diretiva RoHS (chumbo em soldas utilizadas em placas de circuitos impressos). Os produtos e embalagens serão marcados com o rótulo “RoHS” ilustrado à esquerda para indicar a conformidade com essa diretiva.

Dell PowerConnect W-3000 Serisi Denetleyiciler

Kurulum Kılavuzu

Telif Hakki
