© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, 및 기타 등록 표시는 Aruba Networks, Inc.의 상표이고 Dell™, DELL™ 로고 및 PowerConnect™는 Dell Inc의 상표입니다. All rights reserved. 이 설명서의 사양은 통보 없이 변경될 수 있습니다. 미국에서 인쇄. 이 설명서에 나타나는 다른 모든 상표는 해당 소유자의 재산입니다.

특정 Aruba 제품에는 GNU General Public License(GPL), GNU Lesser General Public License(LGPL) 또는 기타 오픈 소스 라이센스에 적 용되는 소프트웨어 코드를 포함하여 타사에서 개발된 오픈 소스 소프트웨어 코드가 포함되어 있습니다. 사용된 오픈 소스 코드는 다음 사 이트에서 볼 수 있습니다. http://www.arubanetworks.com/open_source

모든 개인 또는 회사에서 다른 공급업체의 VPN 클라이언트 장치를 중단하기 위해 Aruba Networks, Inc.의 스위칭 플랫폼 및 소프트웨어 를 사용하는 것은 이런 행동에 대해 개인 또는 회사가 전적으로 책임을 진다는 것을 수락하는 것이며 이러한 공급업체를 대신하여 저작권 위반에 관해 발생할 수 있는 모든 법적 소송으로부터 Aruba Networks, Inc.는 면책됩니다.Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 목차 | 3

이 머리말에는 다음 정보가 들어 있습니다. z 5페이지의 “안내서 개요” z 5페이지의 “관련 문서” z 5페이지의 “Dell에 문의”

z 1장, 7페이지의 “PowerConnectW-3000 시리즈 컨트롤러 정보”에서는 W-3000 시리즈 컨트롤러 내의 3가 지 컨트롤러인 W-3200, W-3400 및 W-3600에 대한 자세한 하드웨어 개요를 제공합니다. z 2장, 13페이지의 “W-3000 시리즈 컨트롤러 설치”에서는 랙 장착 및 설치 지침을 제공합니다. z 부록 A, 17페이지의 “사양, 안전 및 규정 준수”에는 제품 기술 사양과 안전 및 규정 준수 정보가 포함되어

다음 설명서는 이 안내서에서 참조되며 Dell 컨트롤러 모빌리티 컨트롤러의 성공적인 설치 및 관리에 필요한 전체 문서 중 일부입니다.

support.dell.com Dell 문서 support.dell.com/manuals6 | 본 안내서 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 PowerConnectW-3000 시리즈 컨트롤러 정보 | 7

PowerConnectW-3000 시리즈

PowerConnect W-3000 시리즈 컨트롤러는 3개의 기업용 무선 LAN 컨트롤러로 구성되어 있습니다. 이러한

컨트롤러는 무선 액세스 포인트(AP) 및 에어 모니터(AM)를 유선 LAN 시스템에 연결, 관리 및 지능적으로 통

PowerConnect W-3000 시리즈 컨트롤러는 다음 모델로 구성되어 있습니다. z W-3200 멀티서비스 컨트롤러 W-3200은 최대 32개의 캠퍼스 연결 AP를 지원합니다. z W-3400 멀티서비스 컨트롤러 W-3400은 최대 64개의 캠퍼스 연결 AP를 지원합니다. z W-3600 멀티서비스 컨트롤러 W-3600은 최대 128개의 캠퍼스 연결 AP를 지원합니다. 최소 소프트웨어 요구 사항 W-3000 시리즈 컨트롤러에는 ArubaOS 5.0.2 이상이 필요합니다.

z W-3000 시리즈 컨트롤러 z AC 전원 코드(국가마다 다름) z 랙 장착 브래킷(랙 장착용 하드웨어 포함) z 플랫 시리얼 케이블(RJ-45) z 고무 다리(테이블에 설치할 때 사용) z 시리얼 콘솔 포트 어댑터(RJ-45에서 DB9)

(EULA) z SERI(Safety, Environmental, and Regulatory Information) 문서 z WSI(Warranty and Support Information) 문서 참고: 기능과 관련있는 AP 라이센스는 AP 업그레이드 라이센스와는 별도로 계수됩니다. 자세한 소프트웨어 라이센스 옵 션 및 지원 기능에 대해서는 Dell 담당자에게 문의하십시오. 참고: 마스터 컨트롤러, 이중화 마스터 컨트롤러 및 모든 로컬 컨트롤러는 같은 ArubaOS 버전에서 실행해야 합니다. 네트 워크를 업그레이드하고 네트워크에 W-3000 시리즈 컨트롤러를 설치했으면 컨트롤러의 소프트웨어 버전이 나머지 네트 워크와 일치하는지 확인합니다. 컨트롤러의 버전이 업그레이드하기 이전 버전일 경우 컨트롤러의 코드를 업그레이드하 여 나머지 컨트롤러와 일치시켜야 합니다.8 | PowerConnectW-3000 시리즈 컨트롤러 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서

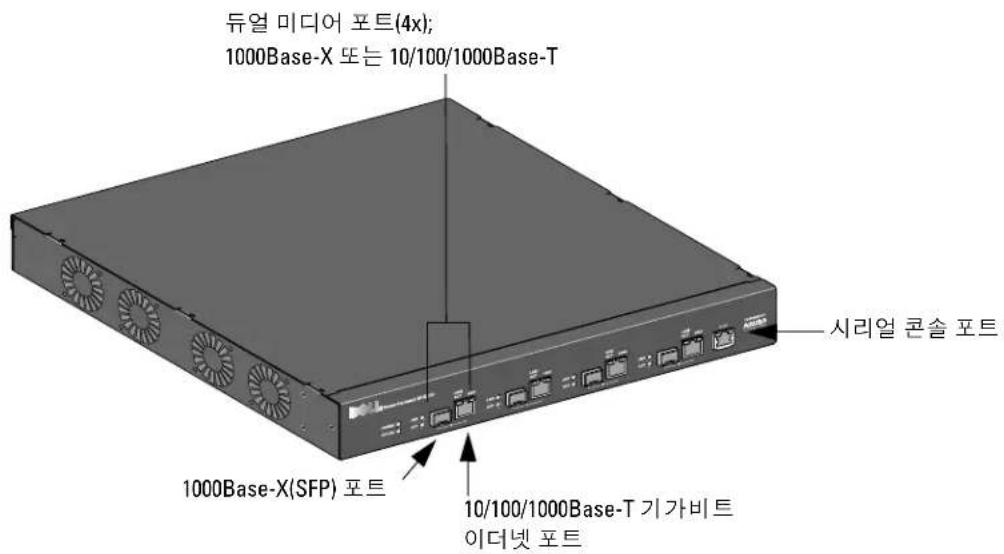

W-3000 시리즈 컨트롤러의 물리적 하드웨어 모델은 시리즈 내의 3개 모델 모두에 적용됩니다. 3개 컨트롤러 모델 사이의 차이점은 구입한 라이센싱 수준에 따라 다릅니다. 본 장 전체의 그림에 표시된 컨트롤러 모델은 W-3200입니다. 그림 1 W-3200

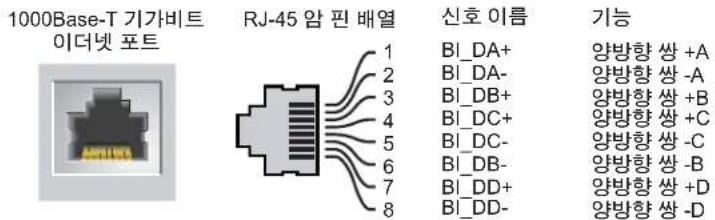

1000Base-X(SFP) 포트 파이버 연결 전용으로 1000Base-X 포트 4개가 있으며 Dell SFP(미니 GBIC)와 함께 사용합니다. 호환되는 SFP 모듈을 구입하려면 Dell 담당자에게 자세한 내용과 도움을 요청하십시오. 참고: 잘못되었거나 누락되었거나 손상된 부분이 있는 경우 공급업체에 알려 주십시오. 가능하면 원래 포장 재료뿐만 아 니라 상자도 보관해 두십시오. 필요한 경우 이를 사용하여 장비를 다시 포장하고 공급업체에 반환하십시오. 참고: SFP 모듈 같은 옵션 액세서리는 W-3000 시리즈 컨트롤러와 함께 사용할 수 있으며 별도로 판매합니다. 자세한 내용 과 지원에 대해서는 해당 지역 Dell 담당자에게 문의하십시오. 시리얼 콘솔 포트10/100/1000Base-T 기가비트이더넷 포트1000Base-X(SFP) 포트듀얼 미디어 포트(4x); 1000Base-X 또는 10/100/1000Base-T 참고: 포트 0~3은 듀얼 미디어 포트이며 제공된 1000Base-X 또는 10/100/1000Base-T 연결 중 하나를 사용할 수 있습니다. 그러나 1000Base-X 파이버 연결이 10/100/1000Base-T 코퍼 연결에 우선합니다. 1000Base-X 인터페이스용 링크가 감지되는 경우 10/100/1000Base-T 연결은 비활성화됩니다. 참고: Dell은 자사 컨트롤러 시스템에서 Dell 광학 기기를 테스트하여 지원합니다. 타사 광학 기기는 테스트되지 않았거나 지원되지 않으므로 Dell은 타사 광학 기기의 올바른 기능을 보장하지 않습니다.Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 PowerConnectW-3000 시리즈 컨트롤러 정보 | 9 10/100/1000Base-T 기가비트 이더넷 포트 4개의 10/100/1000Base-T 기가비트 이더넷 (RJ-45) 포트가 있습니다. 기가비트 이더넷에는 총 8개의 선이 사 용되고 각 쌍은 양방향 방식으로 사용되므로 같은 쌍들은 데이터 송신 및 수신을 위해 사용됩니다. 그림 2는 RJ-45 커넥터의 CAT-5의 핀 배열입니다. CAT-5 핀 배열 쌍은 1/2, 3/6, 4/5 및 7/8과 같이 10/100/1000Base-T 기 가비트 이더넷 포트에 있는 핀입니다. 그림 2

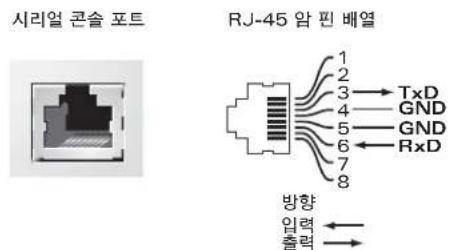

터미널 연결을 위해 시리얼 콘솔 포트가 제공되므로 해당 컨트롤러를 직접 관리할 수 있습니다. 포트의 RJ-45 암 커넥터에는 수 커넥터가 있는 RS-232 시리얼 케이블을 사용할 수 있습니다. 그림 3

시리얼 콘솔 포트에 대한 통신 설정은 표 1에 나열되어 있습니다. 시리얼 콘솔 포트 어댑터 모듈 어댑터를 사용하여 RJ-45(암) 커넥터를 DB9(수) 커넥터로 전환할 수 있습니다. 자세한 내용은 그림 4를

전송 속도 데이터 비트 패리티 정지 비트 흐름 제어

GND 주의: 액세스 포인트(AP)를 시리얼 콘솔 포트에 연결하지 마십시오. 시리얼 콘솔 포트에는 RS-232 장치만 사용할 수 있 습니다. AP와 같은 RS-232 장치가 아닌 장치는 사용할 수 없습니다.10 | PowerConnectW-3000 시리즈 컨트롤러 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 그림 4 RJ-45(

그림 5는 W-3200 후면 보기를 나타냅니다. 그림 5 W-3200

AC 전원 소켓 W-3000 시리즈 컨트롤러은 내장 AC 전원을 지원하고 이 장치의 후면에 있는 AC 전원 소켓에 AC 전원 코드 (국가마다 다름)를 사용합니다. 자세한 전원 사양에 대해서는 17페이지의 “전원 관리 사양”을 참조하십시오. LED 상태 표시등 표 2 W-3000

POWER 입력 전원 상태 표시등 켜짐(녹색 고정) 전원 켜짐

STATUS 모듈 상태 표시등 켜짐(녹색 고정) 장치가 작동하는 중 켜짐(빨간색 고정) 장치 실패 켜짐(황색 고정) 장치에 소프트웨어를 로드하는 중

LNK 1000Base-X 포트 연결 상태 표시등 켜짐(녹색 고정) 연결됨 꺼짐 포트에 연결되지 않음

AC 전원 소켓Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 PowerConnectW-3000 시리즈 컨트롤러 정보 | 11 ACT 1000Base-X 포트 활동 상태 표시등 켜짐(녹색 깜박임) 포트를 통해 데이터를 송수신하는 중

LNK/ACT 10/100/1000Base-T 포트 연결/작동 상태 표시등 켜짐(녹색 고정) 연결됨 켜짐(녹색 깜박임) 포트를 통해 데이터를 송수신하는 중 꺼짐 포트에 연결되지 않음 1000 10/100/1000Base-T 포트 인터페이스 속도 표시등 켜짐(녹색 고정) 1000 Mbps 인터페이스 속도 사용 중 꺼짐 10/100 Mbps 인터페이스 속도 사용 중 표 2 W-3000

LED 기능 표시등 상태12 | PowerConnectW-3000 시리즈 컨트롤러 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 W-3000 시리즈 컨트롤러 설치 | 13

W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러를 설치하려면 다음 도구와 장비가 필요합니다. z 랙 장착 브래킷(2개, 테이블에 설치하는 경우 필요하지 않음) z 적절한 드라이버 z AC 전원 코드(국가마다 다름)

z 6-32 x 1/4" 십자 머리 나사(6개 포함) z 12-24 x 5/8" 십자 머리 나사(4개 포함)

z 6-32 x 1/4" 십자 머리 나사(6개 포함) z M6 x 20mm 십자 머리 나사(4x개 포함) z M6 케이지 너트(4개 포함) 또는 M6 케이지 클립(4개 포함)

W-3000 시리즈 컨트롤러를 48.26cm(19인치) 랙 시스템에 설치하려면:

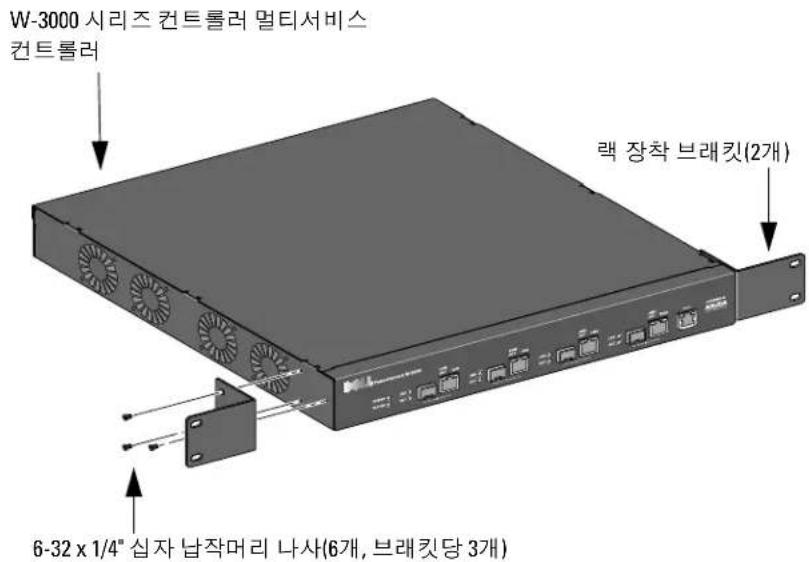

1. 컨트롤러 양쪽에 있는 장착 구멍에 랙 장착 브래킷을 놓습니다(그림 1 참조).

2. 세 개의 6-32 x 1/4" 십자 납작머리 나사와 드라이버를 사용하여 컨트롤러에 브래킷을 고정합니다.

3. 컨트롤러의 다른 쪽에도 이렇게 합니다.

경고: 다음 절차를 수행하기 전에 컨트롤러와 함께 제공된 안전 지침을 검토하십시오.14 | W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 그림 1

4. 네 개의 12-24 x 5/8" 십자 납작머리 나사와 드라이버를 사용하여 랙 시스템에 컨트롤러를 장착합니다(그

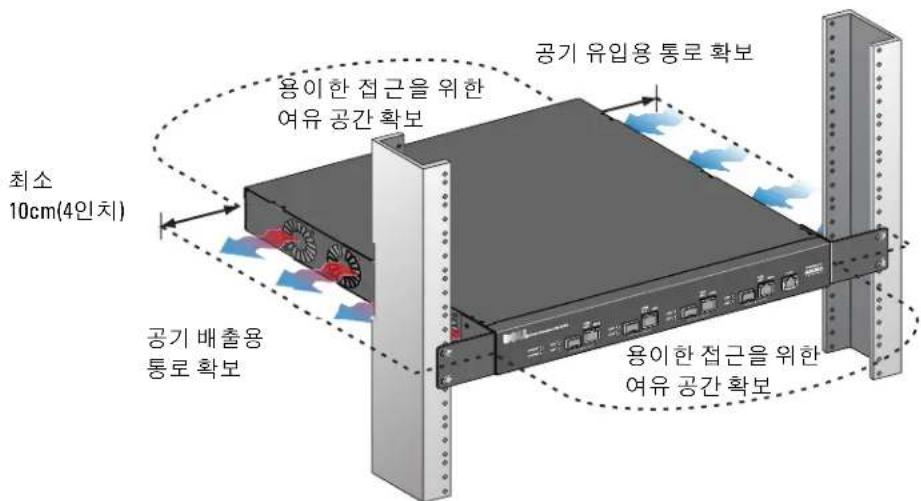

5. 통풍을 위해 이 장치의 왼쪽 및 오른쪽에 최소 10cm(4인치)의 공간을 남겨둡니다(그림 3 참조).

6. 앞과 뒤쪽에는 전원 코드, 네트워크 케이블 및 LED 상태 표시등을 넣을 여유 공간을 남겨둡니다(그림 3

랙 장착 브래킷(2개) W-3000 시리즈 컨트롤러 멀티서비스

6-32 x 1/4" 십자 납작머리 나사(6개, 브래킷당 3개) 표준 19인치 랙 시스템 12-24 x 5/8"

(4개, 브래킷당 2개) 랙 마운트 브래킷이 있는 W-3000 시리즈 컨트롤러 멀티서비스 컨트롤러Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 W-3000 시리즈 컨트롤러 설치 | 15 그림 3

7. AC 전원 코드(국가마다 다름)를 장치의 뒤쪽에 연결합니다.

8. 컨트롤러에 전기를 공급하기 위해 전원 코드의 반대쪽을 콘센트에 연결합니다.

W-3000 시리즈 컨트롤러 컨트롤러를 48.26cm(19인치) 서버 랙 시스템에 설치하려면:

1. 컨트롤러 양쪽에 있는 장착 구멍에 랙 장착 브래킷을 놓습니다(그림 1 참조).

2. 세 개의 6-32 x 1/4" 십자 머리 나사와 드라이버를 사용하여 컨트롤러에 브래킷을 고정합니다.

3. 컨트롤러의 다른 쪽에도 이렇게 합니다.

4. 네 개의 케이지 너트를 설치합니다.

a. 케이지의 아래쪽 클립을 삽입하되 레일 뒷면의 사각형 입구 위로 삽입하여 시작합니다. b. 케이지 너트 설치 도구의 작은 끝을 전방에서 보았을 때 레일의 입구를 통해 삽입하고 케이지 너트의 상단 끝에 도구를 겁니다. c. 도구를 위로 회전하고 케이지 너트의 상단 끝이 제 위치에 끼워질 때까지 도구를 사용자 쪽으로 당기 면서 레일 방향으로 케이지 너트를 누릅니다.

5. 네 개의 M6 x 20mm 십자 머리 나사와 드라이버를 사용하여

6. 통풍을 위해 이 장치의 왼쪽 및 오른쪽에 최소 10cm(4인치)의 공간을 남겨둡니다(그림 3 참조).

7. 앞과 뒤쪽에는 전원 코드, 네트워크 케이블 및 LED 상태 표시등을 넣을 여유 공간을 남겨둡니다(그림 3

8. AC 전원 코드(국가마다 다름)를 장치의 뒤쪽에 연결합니다.

9. 컨트롤러에 전기를 공급하기 위해 전원 코드의 반대쪽을

10cm(4인치) 참고: 다음 지침은 나사산이 없는 사각 구멍을 가진 랙에 컨트롤러를 설치하는 것을 설명합니다. 나사산이 없는 둥근 구 멍을 가진 랙의 경우 대신 제공된 클립 너트를 사용합니다. 참고: W-3000 시리즈 컨트롤러에는 전원 켜기/끄기 스위치가 없습니다. 장치 전원은 전원 코드 플러그를 전기 콘센트에 꽂 거나 분리하는 것으로 통제됩니다.16 | W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서

W-3000 시리즈 컨트롤러를 테이블과 같이 평평한 곳에 설치하려면:

1. 고무 장착 다리 4개를 장치 밑에 놓습니다.

2. 측면 베젤을 제 위치에 끼워 부착합니다.

초기 설정 및 네트워크 연결 장치를 설치했으면 컨트롤러에서 초기 설정을 수행하여 IP 주소와 기타 기본적인 시스템 정보를 구성합니다. 자세한 내용과 지침을 보려면 ArubaOS Quick Start Guide에서 컨트롤러에 설치된 소프트웨어 버전을 참조하

W-3000 시리즈 컨트롤러를 48.26cm(19인치) 랙 시스템에서 분리하려면:

1. 콘센트에서 전원 코드를 뽑아 컨트롤러의 전기 공급을 중단합니다.

2. 컨트롤러에 연결된 모든 케이블 또는 장치를 분리합니다.

3. 컨트롤러와 랙 시스템을 고정한 랙 장착 나사 4개를 풉니다.

4. 랙 시스템에서 컨트롤러를 분리합니다.Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 사양, 안전 및 규정 준수 | 17

z 장치 치수(랙 장착 브래킷 제외)(HxWxD): 모든 모델: 1.75" x 13.8" x 11.7" 모든 모델: 44mm x 351mm x 297mm 장치 무게(랙 장착 브래킷 포함): z W-3200: 7.1lbs/3.2kgsz W-3400/W-3600: 7.4lbs/3.4kgs z 선적 치수(높이x폭x길이) 모든 모델: 6.5" x 18.2" x 16.5" 모든 모델: 165mm x 462mm x 419mm z 선적 무게: W-3200: 9.4lbs/4.3kgs W-3400/W-3600: 9.7lbs/4.4kgs

z W-3200: 최대 35Wz W-3400: 최대 45Wz W-3600: 최대 60W 전원 사양(AC 입력 요구 사항) z W-3200: AC 입력 전압: 90-264V~, 범용 입력 AC 입력 전류: 1.5A AC 입력 주파수: 47-63Hz z W-3400/W-3600: AC 입력 전압: 90-264V~, 범용 입력 AC 입력 전류: 2.2A AC 입력 주파수: 47-63Hz

z 운용 온도 범위: 0°C ~ 40°C(32°F ~ 104°F) z 운용 습도 범위: 5% ~ 95%(RH), 비응축18 | 사양, 안전 및 규정 준수 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서

z 보관 온도 범위: 0°C ~ 50°C(32°F ~ 122°F) z 보관 습도 범위: 5% ~ 95%(RH), 비응축

Dell은 모든 Dell 하드웨어 제품에 대한 국가 특정 제한 및 추가 안전과 규정 정보가 들어 있는 다국어 문서를 제공합니다. Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information 문서는 본 제품 에 포함되어 있습니다. 이 제품은 21 CFR Chapter 1, Subchapter J, Part 1040.10 및 IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000을 준수합니다. 앞서 설명한 레이저 안전 표준을 계속 준수하려면 승인된 공급업체의 승인된 Class 1 모듈만 Dell 제품에 설

FCC Class A 장치 이 장치는 FCC 규정 Part 15에 준하여 테스트되었으며 Class A 디지털 장치의 제한을 준수하는 것으로 판명 되었습니다. 이런 제한은 장비를 상업적인 환경에서 운용할 때 유해한 혼신으로부터 적절히 보호하기 위해 도입되었습니다. 이 장비는 무선 주파수 에너지를 생성, 사용 및 방사할 수 있으며 지침 설명서에 맞게 설치 및 사용하지 않는 경우 무선 통신에 유해한 혼신이 발생할 수 있습니다. 거주 지역에서 이 장비를 운용하는 경우 유해한 혼신이 발생할 수 있으며 이 경우 사용자 스스로 이런 영향이 발생하지 않도록 해야 합니다. Industry Canada 이 클래스 A 디지털 장비는 Canadian ICES-003을 준수합니다. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. ㎿󰪄◯ 1

주의: 이 설명서에 명시한 것 이외의 컨트롤 사용이나 성능 또는 절차를 조정하면 위험한 방사선 노출이 발생할 수 있습니다.Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 사양, 안전 및 규정 준수 | 19 NOM 정보(멕시코만 해당) 다음 정보는 공식 멕시코 표준(NOM)의 요구 사항을 준수하여 이 문서에서 설명하는 장치에 제공됩니다. 수입자: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. 모델 번호: 3200 z 공급 전압: 90-264V AC z 주파수: 47-63Hz z 전류 소비: 1.5A 모델 번호: 3400/3600 z 공급 전압: 90-264V AC z 주파수: 47-63Hz z 전류 소비: 2.2A Dell 장비의 적절한 폐기 지구 환경 준수 및 Dell 제품에 대한 최신 정보는 당사의 웹 사이트인 www.dell.com을 참조하십시오. EU RoHS Dell 제품은 EU RoHS(Restriction of Hazardous Substances) 지침 2002/95/EC도 준수합 니다. EU RoHS는 전기 및 전자 장비 제조업체에서 특정한 위험 물질의 사용을 제한합 니다. 특히 RoHS 지침에서 제한하는 물질은 납(인쇄된 회로 어셈블리에서 사용하는 땜납 포함), 카드뮴, 수은, 6가 크롬 및 브롬입니다. 일부 Dell 제품은 RoHS 지침 Annex 7에 나열된 면제에 적 용됩니다(인쇄 회로 어셈블리에 사용되는 땜납의 납). 제품과 포장에는 왼쪽의 “RoHS” 레이블이

있으며, 이는 지침에 대한 준수를 나타내는 것입니다.2010년 7월 | 0510762-MU-01 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서Dell PowerConnect W-3000 系列控制器 安裝指南Dell PowerConnect W-3000 系列控制器 | 安裝指南 0510762-MU-01 | 2010 年 7 月
