PC8024 및 PC8024F 모델
2009년 11월
P/N X472K
Rev. A02
차례
설치
설치 사이트 준비 147
스위치 포장 풀기 147
패키지 내용물 147
포장 풀기 단계....148
스위치 장착 148
랙에 설치 148
단독 설치 149
스위치를 터미널에 연결 149
스위치를 전원 공급 장치에 연결 150
스위치 시작 및 구성
터미널을 스위치에 연결 151
스위치 부팅 152
초기 구성 153
관리 인터페이스 및 대역외 인터페이스....153
초기 구성 절차.... 154
세션 예. 154
고급 구성 158
DHCP 서버에서 IP 주소 검색 158
보안 관리 및 암호 구성 159
스위치 관리
웹 브라우저를 사용하여 스위치 관리. 162
응용프로그램 시작 162
인터페이스 이해 162
설치
본 설명서에서는 Dell™ PowerConnect™ 8024 및 8024F 시스템의 설치, 구성, 작동과 관련된 기본적인 내용에 대해 설명합니다. 자세한 내용은 사용 설명서(사용 설명서CD에 수록됨)를 참조하거나 Dell 지원 웹 사이트(support.dell.com)에서 설명서 및 펌웨어에 대한 최신 업데이트를 확인하십시오.
설치 사이트 준비
PowerConnect 8024 및 8024F 스위치는 표준 48.26cm(19인치) 략에 장착하거나 단독으로 설치(평평한 장소에 위치)하여 독립형 스위치로 작동할 수 있습니다.
단일 또는 여러 스위치를 설치하기 전에 선택한 설치 장소가 다음의 사이트 요구사항을 충족하는지 확인하십시오.
- 전원 - 본 스위치를 접근이 용이한 100-250VAC, 50-60Hz 콘센트 가까이에 설치합니다.
- 여유 공간 - 전면 및 후면에 작업자가 접근할 수 있는 적절한 여유 공간이 확보되어야 합니다. 케이블, 전원 연결 및 통풍을 위한 여유 공간도 확보하십시오.
- 케이블 연결 - 무선 송신기, 브로드캐스트 증폭기, 전원 선 및 형광등 장착물과 같은 전기적 잡음의 원인이 될 수 있는 물체를 피해 케이블을 연결합니다.
- 주변 요구사항 - 주변 스위치 작동 온도 범위는 최대 95%의 비응축 상대 습도에서 0 \~ 45°C (32 \~ 113°F)입니다.
스위치 포장 풀기
패키지 내용물
스위치의 포장을 풀면서 다음 항목이 들어 있는지 확인하십시오.
• PowerConnect 스위치 1대
- AC 전원 케이블 2개
• RJ-45 대 DB9 암 케이블 1개
- 략 설치용 략 장착 키트 1세트(2개의 장착 브래킷, 볼트 및 케이지 너트)
- 단독 설치 스위치용 접착성 고무 패드 1세트(4개 패드 포함)
- 사용 설명서 CD
- 시작 안내서
- 제품 정보 안내
포장 풀기 단계
주:스위치의 포장을 풀기 전에 용기를 살펴보고 파손된 혼적이 발견되면 즉시 알려주십시오.
1 깨끗하고 평평한 곳에 포장용기를 놓고 고정 끄을 모두 자르십시오.
2 포장용기를 열거나 포장용기 덮개를 제거하십시오.
3 포장용기에서 조심스럽게 스위치를 꺼내 안전하고 깨끗한 곳에 놓으십시오.
4 포장을 모두 제거하십시오.
5 제품 및 부속품에 파손된 부분이 없는지 살펴보십시오.
스위치 장착
주의: 제품 정보 안내의 안전 정보와 스위치에 연결되거나 스위치를 지원하는 다른 스위치에 대한 안전 정보를 읽으십시오.
2개의 AC 전원 커넥터는 스위치의 후면 패널에 있습니다.
랙에 설치
주의: 략 장착 키트를 사용하여 테이블 또는 책상 아래에 스위치를 매달거나 벽에 부착하지 마십시오.
주의: 계속 진행하기 전에 스위치의 모든 케이블을 분리하십시오. 스위치의 밀바닥에 접착성 패드가 부착되어 있다면 모두 제거하십시오.
주의: 여러 스위치를 략에 장착하는 경우 상향식(아래에서 위 방향)으로 스위치를 장착하십시오.
1 제공된 략 장착 브래킷을 스위치의 한 쪽 면에 대고 스위치의 장착 구멍과 략 장착 브래킷의 장착 구멍을 맞추십시오. 그림 1은 브래킷을 장착할 위치를 보여줍니다.

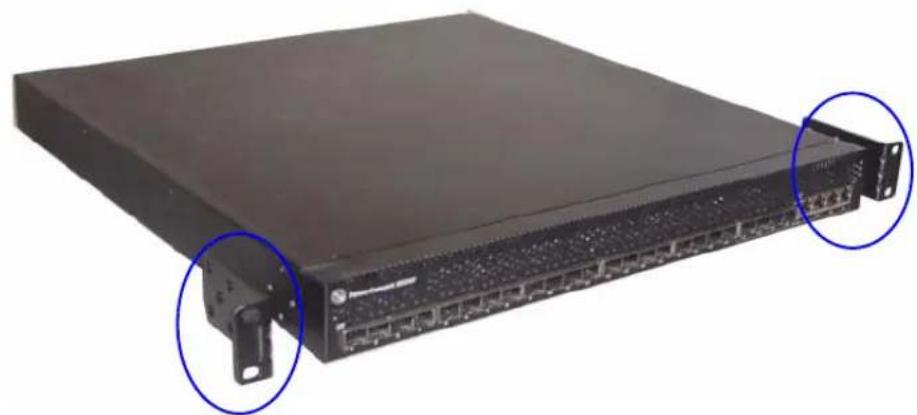

그림 1. 브래킷 장착
2 제공된 볼트를 략 장착 구멍에 끼우고 드라이버로 조이십시오.
3 스위치 반대 면에도 똑같이 략 장착 브래킷을 대고 나사를 끼워 조이십시오.
4 스위치의 랙 장착 구멍과 랙에 있는 장착 구멍을 맞춰서 스위치를 48.26 cm (19인치) 랙 안으로 삽입하십시오.
5 략 볼트 또는 케이지 너트와 케이지 볼트(와서 포함)를 이용하여 스위치를 략에 고정시 potassium. 바닥의 볼트를 조인 후 상단의 볼트를 조입니다.
주의사항: 환풍구가 막히지 않도록 주의하십시오.
주의: 제공된 략 볼트가 략의 구멍에 맞는지 확인하십시오.
단독 설치
주의사항: 스위치를 략에 장착할 것을 권장합니다.
스위치를 략에 설치하지 않는 경우 평평한 곳에 설치해야 합니다. 스위치와 스위치 케이블의 무게를 지탱할 수 있는 곳에 놓아야 합니다. 스위치에는 접착성 고무 패드 4개가- 함께 제공됩니다.
1 스위치 바닥에 표시된 각 위치에 접착성 고무 패드를 부착하십시오.
2 좌우로 5 cm (2인치), 뒤로 13 cm (5인치) 정도 여유 공간을 두어 스위치를 평평한 곳에 설치하여 통풍이 잘 되는지 확인하십시오.
스위치를 터미널에 연결
1 RJ-45 대 DB9 직렬 케이블의 DB9 커넥터를 VT100 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어를 실행 중인 컴퓨터에 연결합니다.
2 다른 쪽 끝의 RJ-45 키넥터를 스위치 후면 패널에 있는 맨 위 RJ-45 포트에 연결합니다. 콘솔 포트 위치에 대한 자세한 내용은 그림 3를 참조하십시오.
스위치를 전원 공급 장치에 연결
주의: 제품 정보 안내의 안전 정보와 스위치에 연결되거나 스위치를 지원하는 다른 스위치에 대한 안전 정보를 읽으십시오.
PowerConnect 8024 및 8024F 스위치에는 중복 또는 로드 공유 작동을 위한 2개의 전원 공급 장치가 있습니다. 각 전원 공급 장치는 300W를 지원할 수 있습니다. 그림 2에서는 후면 패널에 있는 두 개의 전원 소켓 위치를 보여줍니다.
1 제공된 AC 전원 케이블 중 하나를 후면 패널에 있는 AC 전원 커넥터에 연결합니다.
2 중복 전원을 제공하려면, 제공된 두 번째 AC 전원 케이블을 후면 패널에 있는 다른 AC 전원 커넥터에 연결합니다.
주: 이때 전원 케이블을 접지된 AC 콘센트에 연결하지 마십시오."스위치 시작 및 구성"에 설명된 단계에 따라 스위치를 전원에 연결합니다.

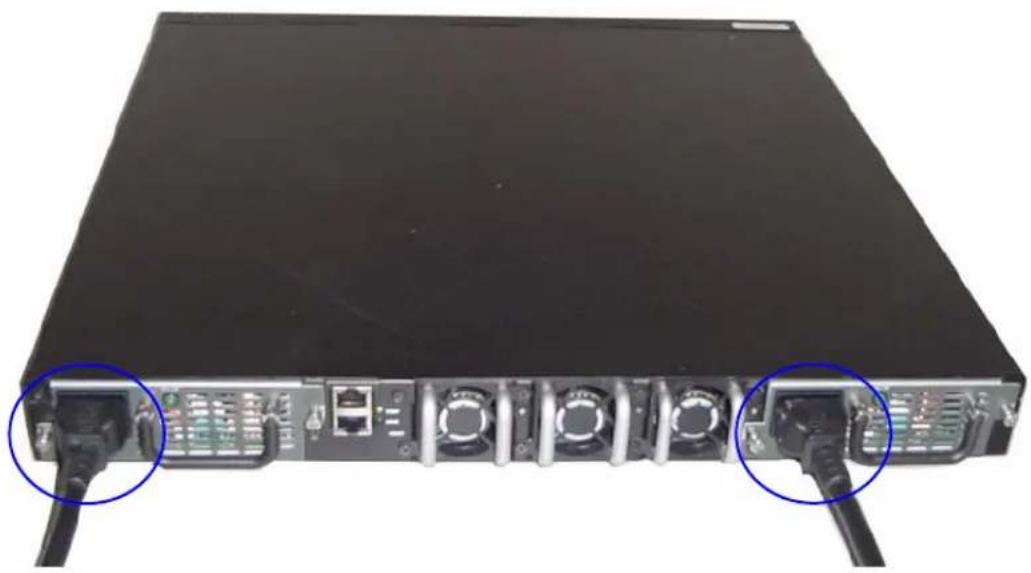

그림 2. 전원 케이블 연결
모든 외부 연결을 완료했으면 터미널을 스위치에 연결하여 스위치 또는 을 구성합니다. 기타 고급 기능에 대한 설명은 사용 설명서 CD에 있는 사용 설명서를 참조하십시오.
주: 진행하기 전에 이 제품의 릴리즈 노트를 읽으십시오. Dell 지원 웹 사이트 (support.dell.com) 에서 릴리즈 노트를 다운로드할 수 있습니다.
주: Dell 지원 웹 사이트 (support.dell.com)에서 최신 사용 설명서를 다운로드하는 것이 좋습니다.
터미널을 스위치에 연결
직렬 콘솔을 통해 스위치를 모니터하고 구성하려면 스위치 뒤쪽의 콘솔 포트를 사용하여 VT100 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어를 실행하는 컴퓨터에 연결하십시오. 콘솔 포트는 DTE(Data Terminal Equipment) 커넥터로 수행됩니다.
콘솔 포트를 사용하려면 다음 항목이 필요합니다.
- VT100 호환 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어를 실행하고 직렬 포트가 장착된 데스크탑 또는 휴대용 시스템
- 콘솔 포트용 RJ-45 커넥터와 터미널용 DB9 커넥터가 있는 직렬 케이블(제공됨)
터미널을 스위치 콘솔 포트에 연결하려면 다음 작업을 수행하십시오.
1 터미널 에뮬레이션 소프트웨어를 실행하는 VT100 터미널에 직렬 케이블의 DB9 커넥터 를 연결합니다.
2 터미널 에뮬레이션 소프트웨이를 다음과 같이 구성하십시오.
a 콘솔에 연결할 적당한 직렬 포트 (직렬 포트 1 또는 직렬 포트 2) 를 선택합니다.
b 데이터 속도를 9600 보드로 설정합니다.
c 데이터 형식을 8 데이터 비트,1 정지 비트,페리티 없음으로 설정합니다.
d 흐름 제어를 없음으로 설정합니다.
e 터미널 에뮬레이션 모드를 VT100 으로 설정합니다.
f 기능키, 화살표키 및 Ctrl 키용-터미널 키를 선택합니다. Microsoft® Windows® 키가 아닌 터미널 키로 설정되어 있는지 확인합니다.
주: Microsoft Windows 2000에서 하이퍼터미널을 사용하는 경우, Windows 2000 Service Pack 2 이상이 설치되었는지 확인하십시오. Windows 2000 서비스 팩 2를 설치하면 하이퍼터미널의 VT100 에뮬레이션에서 화살표 키가 올바르게 작동됩니다. Windows 2000 서비스 팩에 대한 자세한 내용은 www.microsoft.com을 참조하십시오.
3 케이블의 RJ-45 커넥터를 스위치 콘솔 포트에 직접 연결합니다. PowerConnect 8024 및 8024F 콘솔 포트는 그림 3와 같이 후면 패널 RJ-45 대역외 포트 위에 있습니다.

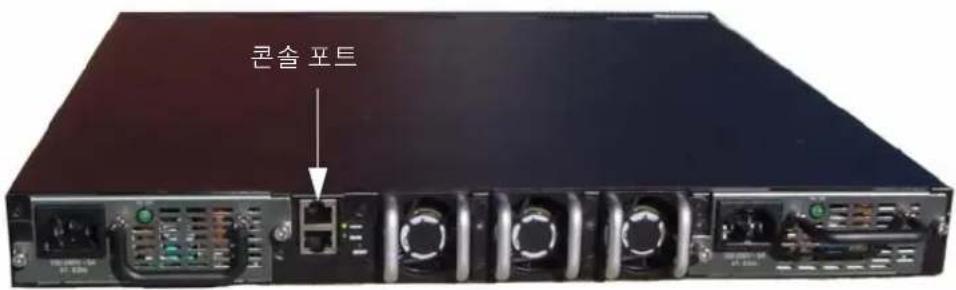

그림 3. 콘솔 포트에 연결
콘솔 포트 아래의 RJ-45 포트는 대역외 관리용입니다.
스위치 부팅
1 스위치 콘솔 포트가 RS-45 대 DB9 암 케이블을 통해 VT100 터미널 또는 VT100 터미널 에물레이터에 연결되어 있는지 확인합니다.
2 AC 전원 소켓 두 개를 찾습니다.
3 AC 전원 콘센트를 비활성화합니다.
4 두스위치 전원 공급 장치를 모두 AC 소켓에 연결합니다.
5 AC 전원 소켓을 활성화합니다.
로킬 터미널을 연결한 상태에서 전원을 켜면 스위치에서 POST(Power-In Self-Test)가 수행됩니다. POST는 스위치가 시작될 때마다 실행되어 부팅이 완료되기 전에 하드웨어 구성요소를 검사하여 스위치가 작동 가능한지 여부를 확인합니다. POST에서 중요한 문제가 발견되면 프로그램 흐름이 중지됩니다. POST를 통과하면 유효한 펌웨어가 RAM에 로드됩니다. POST 메시지가 터미널에 표시되어 테스트 성공 여부를 알려줍니다. 부팅 프로세스는 약 60초가 소요됩니다.
초기 구성
주: 다음의 전제 하에 초기의 간단한 구성 절차가 이루어지는 것으로 가정합니다.
- PowerConnect 스위치는 이전에 구성된 적이 없으며 스위치를 받았을 때와 동일한 상태입니다.
• PowerConnect 스위치가 정상적으로 부팅되었습니다. - 콘솔 연결이 설정되었고 Dell Easy Setup Wizard 프롬프트가 VT100 터미널 또는 동등한 장치의 화면에 표시됩니다.
초기 스위치 구성은 콘솔 포트를 통해 수행됩니다. 초기 구성 후에는 이미 연결된 콘솔 포트에서 또는 초기 구성 중에 정의된 인터페이스를 통해 원격으로 스위치를 관리할 수 있습니다.
주:스위치에는 기본 사용자 이름과 암호가 구성되어 있지 않습니다.
주: 텔넷(텔넷 클라이언트)이나 HTTP(웹 브라우저)를 통해 스위치를 원격 관리하기 위해서는 아래의 모든 설정이 필요합니다.
스위치의 초기 구성을 설정하기 전에 네트워크 관리자로부터 다음 정보를 얻으십시오.
- 관리 VLAN에 할당할 IP 주소
- 네트워크의 IP 서브넷 마스크
- 관리 VLAN 기본 게이트웨이의 IP 주소
관리 인터페이스 및 대역외 인터페이스
PowerConnect 8024 및 8024F 스위치의 전면 패널에는 데이터 트래픽용 10기가비트 이더넷 포트가 여러 개 있습니다. 또한 전면 패널의 모든 포트를- 대역내 관리 인터페이스로 사용할 수 있습니다. 후면 패널에는 대역외(OOB) 관리용 기가비트 이더넷 포트가 있습니다. OOB 포트는 콘솔 포트 아래에 있습니다.
Dell Easy Setup Wizard에서는 대역내 관리 인터페이스에 대한 네트워크 정보를 구성합니다. OOB 인터페이스를 관리용으로 사용하려면 CLI(명령줄 인터페이스)를 사용하여 네트워크 정보를 구성합니다. 고정 IP 주소와 서브넷 마스크를 할당하거나 DIICP를 사용하도록 설정하고 DIICP 서버가 정보를 자동으로 할당하도록 할 수 있습니다.
주: DHCP는 관리 인터페이스나 OOB 인터페이스 중 하나에서 사용하도록 설정할 수 있지만 둘 다에서 사용하도록 설정할 수는 없습니다. DHCP는 기본적으로 관리 인터페이스에서 사용하도록 설정됩니다. OOB 인터페이스에서 DHCP를 사용하려면 먼저 관리 인터페이스에서 DHCP를 사용하지 않도록 설정한 다음 OOB 인터페이스에서 DHCP를 사용하도록 설정해야 합니다.
OOB 인터페이스를 구성하는 데 사용하는 명령에 대한 자세한 내용은 PowerConnect 8024 및 8024F CLI 참조 안내서를 참조하십시오.
초기 구성 절차
Dell Easy Setup Wizard를 사용하거나 CLI(Command Line Interface)를 사용하여 초기 구성을 수행하십시오. Setup Wizard는 스위치 구성 파일이 비어 있으면 자동으로 시작됩니다. 언제든지 [ctrl+z]를 눌러 마법사를 종료할 수 있지만 지정된 구성 설정이 모두 제거됩니다 (스위치가 기본값을 사용하게 됨).
주: Easy Setup Wizard를 실행하지 않거나 초기 Easy Setup Wizard 프롬프트에 60초 안에 응답하지 않으면 스위치가 CLI 모드로 전환됩니다. 스위치를 처음으로 컵 때 스위치가 관리 인터페이스를 통해 네트워크에 연결되어 있는 경우 스위치는 DHCP 서버에서 IP 주소를 가져오려고 시도합니다. DHCP 서버가 50초 내에 요청에 응답하지 않으면 스위치는 192.168.2.1을 관리 VLAN의 기본 IP 주소로 사용합니다. 관리 인터페이스 IP 주소를 보려면 enable 명령을 입력하여 Privileged EXEC 모드로 전환한 다음 show ip interface management를 입력합니다. OOB 인터페이스에 대한 기본 IP 주소는 없습니다.
CLI 초기 구성에 대한 자세한 내용은 사용 설명서를 참조하십시오. 이 시작 안내서에서는 Setup Wizard를 사용하여 초기 스위치 구성을 수행하는 방법을 설명합니다. 이 마법사를 이용하여 스위치에 대해 다음 구성을 설정할 수 있습니다.
- 초기 권한 사용자 계정을 유효한 암호와 함께 설정합니다. 마법사는 설정 과정 동안 하나의 권한 사용자 계정을 구성합니다.
- 로킬 인증 설정만을 사용하기 위한 CLI 로그인 및 HTTP 액세스를 사용하도록 설정합니다.
- 관리 VLAN용 IP 주소를 설정합니다.
- 해당 IP 주소에서 SNMP 관리자가 사용할 SNMP 커뮤니티 문자열을 설정합니다. 스위치에 SNMP 관리를 사용하지 않을 경우에는 이 단계를 건너뿔 수 있습니다.
- 관리 서버 IP를 지정하거나 모든 IP 주소에서 관리 액세스를 히용할 수 있습니다.
- 기본 게이트웨이 IP 주소를 구성합니다.
세션 예
아래에서는 Easy Setup Wizard 세션을 설명합니다. 예제 세션에서는 다음 값들을 사용합니다.
- 사용할 SNMP 커뮤니티 문자열: public
- 네트워크 관리 시스템 IP 주소: 192.168.2.1
- 사용자 이름은 admin, 암호는 admin123입니다.
- 관리 VLAN용 IP 주소는 192.168.2.1:255.255.255.0입니다.
- 기본 게이트웨이는 0.0.0.0입니다.
설치 마법사에서 초기 값을 위와 같이 구성합니다. 마법사를 완료하면 스위치는 다음과 같이 구성됩니다.
- SNMPv1/2c가 사용하도록 설정되고 커뮤니티 문자열은 위에 정의된 대로 설정됩니다. SNMPv3은 기본적으로 사용하지 않도록 설정됩니다.
- admin사용자계정은정의된대로설정됩니다.
- 네트워크 관리 시스템이 구성됩니다. 이 관리 시스템에서 SNMP, HTTP 및 CLI 인터페이스를 액세스할 수 있습니다. 또한 (0.0.0.0) IP 주소를 선택하여 모든 IP 주소에서 이 관리 인터페이스들을 액세스할 수 있도록 선택할 수도 있습니다.
- 기본 관리 VLAN(1)에 대해 IP 주소가 구성됩니다.
- 기본 게이트웨이 주소가 구성됩니다.
주: 아래 예에서 선택 가능한 사용자 옵션은 []로 표시됩니다. 또한 가능한 경우 기본 값은 {}로 제공됩니다. 아무런 옵션을 정의하지 않고
다음 예에는 위에 나열된 입력 값을 사용하여, Dell Easy Setup Wizard 에제 세션을 실행하는 것과 관련된 일련의 프롬프트와 응답이 포함되어 있습니다.
스위치에서 POST를 완료하고 부팅이 되면 다음 텍스트가 나타납니다.
주: If it is configured, the default access level is set to the highest available access for the SNMP management interface (이 항목이 구성될 경우 기본 액세스 레벨이 SNMP 관리 인터페이스에 사용할 수 있는 가장 높은 액세스로 설정됩니다.) Initially only SNMPv1/2c will be activated (초기에는 SNMPv1/2c만 활성화됩니다) SNMPv3 is disabled until you return to configure security access for SNMPv3 (e.g. engine ID, view, etc.). (SNMPv3은 SNMPv3용 보안 액세스 구성으로 돌아갈 때까지 사용하지 않도록 설정됩니다 (예: 엔진 ID, view 등).
이 절에서는 다음과 같은 공통 작업에 대한 요약 정보를 제공합니다.
• DHCP 서버에서 IP 주소 검색
• 보안 관리 및 암호 구성
주: 8024 및 8024F M6348 스위치에 사용 가능한 모든 CLI 명령에 대한 자세한 내용은 CLI 참조 안내서를 참조하십시오.
DHCP 서버에서 IP 주소 검색
DHCP 프로토콜을 사용하여 IP 주소를 검색하는 경우 스위치가 DHCP 클라이언트 역할을 수행합니다.
DHCP 서버에서 IP 주소를 검색하려면 다음 단계를 수행하십시오.
1 포트를 선택하여 DIICP 서버 또는 DIICP 서버가 있는 서브네트에 연결하여 IP 주소를 검색합니다.
주: DHCP 서버의 IP 주소를 검색하기 위해 스위치 구성을 삭제할 필요가 없습니다.
2 IP 주소 검색을 위해 선택한 포트를 사용하려면 다음 명령을 입력합니다.
console#config
console(config)#ip address dhcp
인터페이스가 자동으로 IP 주소를 검색합니다.
3 IP 주소를 확인하려면 다음 예에 표시된 것처럼 시스템 프롬프트에 show ip interface 명령을 입력합니다.
console#show ip interface
시스템 보안은 사용자 액세스 권한, 권한 및 관리 방법을 관리하는 AAA (인증, 권한 및 계정) 메커니즘을 통해 처리됩니다. AAA는 로컬 및 원격 사용자 데이터베이스를 모두 사용합니다. 데이터 암호화는 SSH 메커니즘을 통해 처리됩니다.
시스템은 기본 암호 구성 없이 전달되며 모든 암호는 사용자가 정의합니다. 사용자 정의 암호를 분실할 경우 Boot(부팅) 메뉴에서 암호 복구 절차를 호출할 수 있습니다. 이 절차는 로컬 터미널에만 해당하며 암호 입력 없이 로컬 터미널에서 한번에 스위치에 액세스할 수 있습니다.
보안 암호 구성
다음 서비스에 대해 보안 암호를 구성할 수 있습니다.
• 콘솔
- Tclnet(텔넷)
• SSII
• H T T P
• H T T P S
주: 사용자 이름을 만들 경우 기본 우선 순위는 "1"이며 액세스할 수 있지만 구성 권한은 없습니다. 스위치에 대한 액세스 및 구성 권한을 사용하도록 설정하려면 우선 순위를 "15"로 설정해야 합니다.
초기 콘솔 암호 구성
초기 콘솔 암호를 구성하려면 다음 명령을 입력하십시오.
console(config)#aaa authentication login default line
console(config)#aaa authentication enable default line
console(config)#line console
console(config-line)#login authentication default
console(config-line)#enable authentication default
console(config-line)#password secret123
- 콘솔 세션을 통해 스위치에 처음으로 로그온하는 경우 암호 프롬프트에 secret123을 입력합니다.
- 스위치 모드를 사용하도록 설정하는 경우 암호 프롬프트에 secret123을 입력합니다.
초기 텔넷 암호 구성
초기 텔넷 암호를 구성하려면 다음 명령을 입력하십시오.
console(config)#aaa authentication login default line
console(config)#aaa authentication enable default line
console(config)#line telnet
console(config-line)#login authentication default
console(config-line)#enable authentication default
console(config-line)#password pass1234
- 텔넷 세션을 통해 스위치에 처음으로 로그온하는 경우 암호 프롬프트에 pass1234를 입력합니다.
- 스위치 모드를 사용하도록 설정하는 경우 pass1234를 입력합니다.
초기 HTTP 암호 구성
초기 HTTP 암호를 구성하려면 다음 명령을 입력하십시오.
console(config)#ip http authentication local
console(config)#username admin password user1234 level 15
초기 HTTP 암호 구성
초기 HTTPS 암호를 구성하려면 다음 명령을 입력하십시오.
console(config)#ip https authentication local
주: 스위치에서 제어 소프트웨어 응용프로그램을 업그레이드(새 버전 설치)할 때마다 새 암호화 인증서를 만들어야 합니다.
콘솔, 텔넷 또는 SSH 세션을 통해 HTTPS 세션을 사용하도록 구성하는 경우 다음 명령을 입력하십시오.
주: 웹 브라우저에 페이지 내용이 나타나도록 하려면 SSL2.0 이상을 사용하도록 설정해야 합니다.
console(config)#crypto certificate 1 generate
console(config)#ip https server
주: Http 및 Https 서비스는 레벨 15 액세스가 필요하며 구성 레벨 액세스에 직접 연결됩니다.
스위치 관리
웹 기반 인터페이스, CLI(명령줄 인터페이스) 또는 SNMP를 사용하여 스위치를 관리할 수 있습니다. 웹 브라우저나 SNMP를 사용하여 스위치를 관리하려면 스위치에 IP 주소가 있어야 하며 관리 스테이션에서 스위치에 액세스할 수 있어야 합니다. CLI를 사용하여 스위치를 관리하려면 직접 콘솔 연결이나 원격 Telnet/SSH 연결을 사용할 수 있습니다.
CLI에 대한 직접 콘솔 연결을 설정하려면 "터미널을 스위치에 연결" 151페이지의을 참조하십시오. Easy Setup Wizard를 사용하여 원격 관리 액세스를 허용하는 초기 구성을 수행할 수 있습니다 ("초기 구성 절차" 154페이지의 참조). CLI를 사용하여 원격 관리를 구성하는 방법에 대한 자세한 내용은 사용 설명서를 참조하십시오.
웹 브라우저를 사용하여 스위치 관리
응용프로그램 시작
1 웹 브라우저를 엽니다.
2 주소 표시줄에 스위치 IP 주소를 입력하고 (CLI에 정의된 대로)
스위치에 IP 주소를 할당하는 방법에 대한 자세한 내용은 "초기 구성" 153페이지의을 참조하십시오.
3 Login(로그인) 창이 표시되면 사용자 이름 및 암호를 입력합니다.
주: 스위치가 기본 암호로 구성되어 있지 않으므로, 콘솔 포트를 사용하여 CLI에 연결할 때 암호를 입력하지 않고도 스위치를 구성할 수 있습니다. 암호는 대소문자를 구분하며 영숫자입니다. 분실된 암호를 복구하는 방법에 대한 자세한 내용은 사용 설명서를 참조하십시오.
4 OK (확인)를 클릭합니다.
5 Dell OpenManage 스위치 관리자 홈페이지가 표시됩니다.
인터페이스 이해
홈페이지에는 다음과 같은 보기가 있습니다.
- 트리 보기 - 홈페이지 왼쪽에 위치한 트리 보기에서는 기능 및 해당 구성 요소에 대한 확장 가능한 보기를 제공합니다.
- 장치 보기 - 홈페이지 오른쪽에 위치한 장치 보기는 장치 보기, 정보 또는 표 영역 및/또는 구성 지침과 같은 사항을 표시하는 데 사용됩니다.
