| Marka | Dell |
| Model | PowerConnect W3600 |
| Ürün Tipi | Ağ Anahtarı (Kablosuz LAN Denetleyicisi) |
| Boyutlar (Y x G x D) | 44 x 351 x 297 mm (montaj braketleri hariç) |
| Ağırlık | 3,4 kg (montaj braketleri ile birlikte) |
| Güç Kaynağı | 90-264 V AC, 2,2 A, 47-63 Hz |
| Güç Tüketimi | Maksimum 60 W |
| Arayüzler | 4 adet combo port 10/100/1000Base-T/SFP + 4 adet SFP port 1000Base-X (toplam 8 Gigabit Ethernet portu) |
| Konsol Portu | RJ-45 seri (RS-232) DB9 adaptörü ile |
| Erişim Noktası Kapasitesi | 128 adede kadar erişim noktası |
| İşletim Sistemi | ArubaOS 5.0.2 veya üstü |
| Çalışma Sıcaklığı | 0 ila 40 °C |
| Çalışma Nem Oranı | %5 ila %95 (yoğuşmasız) |
| Depolama Sıcaklığı | 0 ila 50 °C |
| Depolama Nem Oranı | %5 ila %95 (yoğuşmasız) |
| Sertifikalar | FCC Sınıf A, IC NMB-003, NOM, RoHS |
| Gösterge | LED Göstergeleri: POWER, STATUS, LNK/ACT, hız |
| Montaj | 19 inç raf (braketler dahil) veya masa (kauçuk ayaklar) |
| Paket İçeriği | Denetleyici, güç kablosu, raf braketleri, düz seri kablo, RJ-45/DB9 adaptörü, kauçuk ayaklar, hızlı başlangıç kılavuzu, yasal belgeler |
| Bakım ve Temizlik | Kuru ve yumuşak bir bezle temizleyin. Çözücü kullanmayın. Temizlemeden önce fişini çekin. |
| Güvenlik | Sadece iç mekanda kullanın. Suya maruz bırakmayın. SFP modülleri için lazer güvenlik talimatlarına uyun. |
| Yedek Parçalar ve Onarılabilirlik | Cihaz mühürlüdür. Arıza durumunda Dell desteğiyle iletişime geçin. |
Sık sorulan sorular - PowerConnect W3600 DELL
Kullanıcıların soruları hakkında PowerConnect W3600 DELL
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Ağ anahtarı PDF formatında ücretsiz! Kılavuzunuzu bulun PowerConnect W3600 - DELL ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PowerConnect W3600 markasının DELL.
KULLANIM KILAVUZU PowerConnect W3600 DELL
© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, ve diğer tescilli markalar Aruba Networks, Inc.'nin ticari markalarıdır. Dell™, DELL™ logosu ve PowerConnect™ Dell Inc.'nin ticari markalarıdır.
Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.
Menşei ABD'dir. Bu el kitabında geçen diğer tüm ticari markalar ilgili şirketlerin kendi mülkiyetindedir.
Açık Kaynak Kodu
Belli başlı Aruba ürünleri, GNU Genel Kamu Lisansı (GPL), GNU Kısıtlı Genel Kamu Lisansı (LGPL) veya diğer Açık Kaynak Lisanslarına tabi yazılım kodları dahil olmak üzere, üçüncü taraflarca geliştirilmiş Açık Kaynak yazılım kodları içerir. Açık Kaynak koduna şu siteden ulaşılabilir:
http://www.arubanetworks.com/open_source
Yasal Uyarı
Aruba Networks, Inc. anahtarlama platformları ve yazılımlarının herhangi bir birey veya şirket tarafından başka satıcıların VPN istemci cihazlarını sonlandırmak amacıyla kullanılması eyleminden doğacak sorumluluk tamamıyla ilgili birey veya şirketin kendisine aittir ve bu eylemde bulunan birey veya şirket, ilgili satıcılar adına telif hakkı ihlalinden dolayı Aruba Networks, Inc. aleyhine açılabilecek her türlü hukuk davası bakımından tam tazmin yükümlülüğü altında olacaktır.
İçindekiler
Bu Kılavuz Hakkında....5
Kılavuza Genel Bakış 5
İlgili Belgeler 5
Dell ile İletişim....5
Bölüm 1 PowerConnect W-3000 Serisi Denetleyiciler Hakkında....7
Minimum Yazılım Gereksinimleri 7
Ambalaj Kontrol Listesi 7
Modele Genel Bakış 8
1000Base-X (SFP) Portlari....8
10/100/1000Base-T Gigabit Ethernet Portları 9
Seri Konsol Portu 9
Seri Konsol Portu Bağdaştırıcısı 9
AC Güç Girişi 10
LED Durum Göstergeleri....10
Bölüm 2 W-3000 Serisi Denetleyiciler Kurulumu 13
Telekom Rafı için: 13
Sunucu Rafı için: 13
Telekom Rafina Kurulum....13
Sunucu Rafina Kurulum....15
Masaüstüne Yerleştirme 15
Başlangıç Ayarları ve Ağ Bağlanırlığı 15
Sökme....16
Ek A Spesifikasyonlar, Güvenlik ve Uygunluk.... 17
Fiziki Spesifikasyonlar 17
Güç Yönetimi Spesifikasyonları 17
Güç Tüketimi 17
Güç Spesifikasyonları (AC Giriş Gereksinimleri)....17
Çalıştırma Spesifikasyonları 17
Saklama Spesifikasyonları 18
Güvenlik ve Yönetmelikler Yönünden Uygunluk....18
FCC Sınıf A Cihaz....18
NOM Bilgileri (Yalnızca Meksika için)....19
Dell Ekipmanının Doğru İmhası 19
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması) 19
Bu önsöz şu bilgileri içerir:
- Sayfa 5 “Kılavuza Gençel Bakış”
Sayfa 5 “İlgili Belgeler” - Sayfa 5 “Dell ile İletişim”
Kılavuza Genel Bakış
- Sayfa 7, Bölüm 1 “PowerConnect W-3000 Serisi Denetleyiciler Hakkında”, W-3000 Serisi Denetleyiciler içindeki üç denetleyiciler donanımına kapsamlı bir genel bakış sunar: W-3200, W-3400 ve W-3600.
- Sayfa 13, Bölüm 2 “W-3000 Serisi Denetleyiciler Kurulumu”, rafa montaj ve kurulum talimatlarını içerir.
- Sayfa 17, Ek A “Spesifikasyonlar, Güvenlik ve Uygunluk”, ürün teknik spesifikasyonlarını, güvenlik ve yönetmelikler yönünden uygunluk bilgilerini içerir.
İlgili Belgeler
Bu kılavuzda aşağıdaki belgelere atıfta bulunulmaktadır. Söz konusu belgeler, Dell Denetleyici Mobilite Denetleyicisinin başarılı bir şekilde kurulması için gereken belgeler toplamının bir parçası olarak kabul edilmektedir:
- Dell PowerConnect ArubaOS Hızlı Başlangıç Kılavuzu
• Dell PowerConnect ArubaOS Kullanım Kilavuzu
• Dell PowerConnect ArubaOS 5.0 Komut Satiri Referansi
Dell ile İletişim
| Web Sitesi Desteği | |
| Ana Site www.dell.com | |
| Destek Sitesi support.dell.com | |
| Dell Belgeleri support.dell.com/manuals | |
PowerConnect W-3000 Serisi Denetleyiciler, üç adet kurumsal sınıf kablosuz LAN denetleyicisinden oluşur. Bu denetleyiciler, Erişim Noktalarını (AP'ler) ve Hava İzleme Aygıtlarını (AM'ler) kablolu bir LAN sistemine bağlamaya, denetlemeye ve zekice entegre etmeye yarar.
PowerConnect W-3000 Serisi Denetleyiciler şu modellerden oluşur:
• W-3200 Çoklu Hizmet Denetleyicisi
W-3200, 32 yerleşke bağlantı AP'yi destekleme yeteneğine sahiptir.
• W-3400 Çoklu Hizmet Denetleyicisi
W-3400, 64 yerleşke bağlantı AP'yi destekleme yeteneğine sahiptir.
• W-3600 Çoklu Hizmet Denetleyicisi
W-3600, 128 yerleşke bağlantı AP'yi destekleme yeteneğine sahiptir.
Not: Özellikle ilişkin AP lisansları bağımsız olarak ve AP yükseltme lisanslarına ek olarak sayılır. Yazılım lisansı alma seçenekleri ve destek kapasitesine ilişkin ayrıntıların tamamına Dell temsilcinizle görüşerek ulaşabilirsiniz.
Minimum Yazılım Gereksinimleri
W-3000 Serisi Denetleyiciler, ArubaOS 5.0.2 veya üzeri bir sürüm gerektirir.
Not: Ana denetleyici, onun yedeği denetleyici ve tüm yerel denetleyiciler aynı ArubaOS sürümü üzerinde çalıştırılmalıdır. Ağıınız yükseltildikten ve W-3000 Serisi Denetleyiciler ağınıza kurulduktan sonra, denetleyiciniz üzerindeki yazılım sürümünün ağın geri kalanı ile uyıştuğunu doğrulayın. denetleyici üzerinde gelen sürüm, ağıınızı yükselttiğiniz sürümden önceki bir sürüm ise denetleyici kodunu ağın geri kalanı ile uyuşacak şekilde güncellemeniz gerekir.
Ambalaj Kontrol Listesi
• W-3000 Serisi Denetleyiciler
• AC Güç Kablosu (ülkeye özgü)
- Donanım ile birlikte Rafa Montaj Braketleri (rafa montaj için)
• Düz Seri Kablo (RJ-45)
• Kauçuk Ayaklar (masaüstü yerleşimleri için)
- Seri Konsol Portu Bağdaştırcısı (RJ-45'ten DB9'a)
- Dell PowerConnect ArubaOS Hızlı Başlangıç Kılavuzu
- Son Kullanıcı Lisans Sözleşmesi (EULA)
• Güvenlik, Çevre ve Yönetmelik Bilgileri (SERI) belgesi
• Garanti ve Destek Bilgileri (WSI) belgesi
Not: Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse, orijinal ambalaj malzemelerini içeren karton kutuyu saklayın. İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.
Not: W-3000 Serisi Denetleyiciler ile birlikte kullanım için SFP modülleri gibi isteğe bağlı aksesuarlar mevcut olup ayrıca satılmaktadır. Ayrıntılar ve yardım almak için Dell temsilcinizle görüşün.
Modele Genel Bakış
W-3000 Serisi Denetleyicilerin fiziki donanım modeli genel görünümü seri içindeki üç modelin hepsini kapsar. Üç denetleyici modeli arasındaki fark, satın alınan lisans düzeyine bağlıdır. Bu bölüm boyunca resimlerde gösterilen denetleyici modeli W-3200'dür.

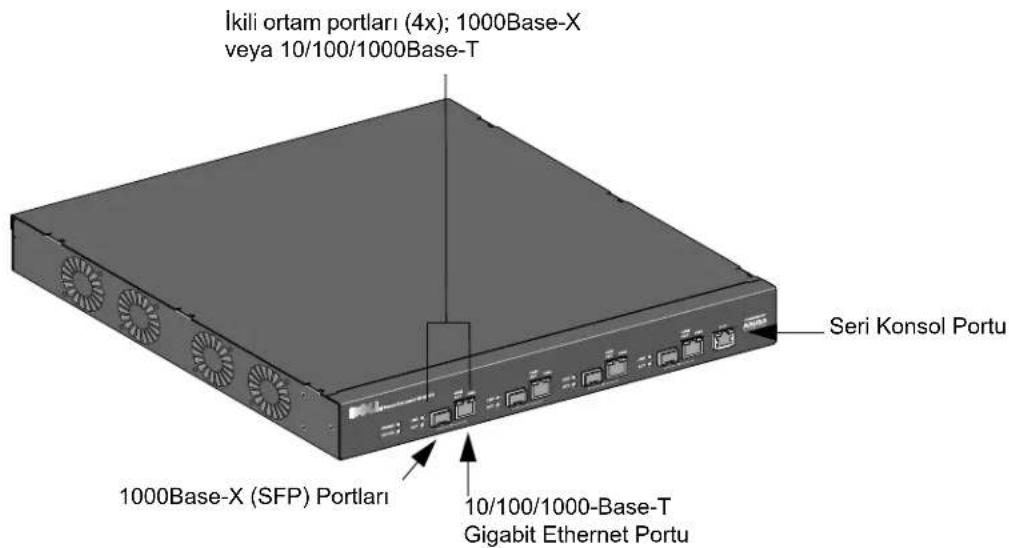

Şekil 1 W-3200 Önden Görünümü
Not: Sifirdan üçe kadar olan portlar, ikili ortam portlarıdır ve sağlanan 1000Base-X veya 10/100/1000Base-T bağlantılarından birini kullanabilir. Ancak, 1000Base-X fiber bağlantı, 10/100/1000Base-T bakır bağlantıya göre önceliklidir. 1000Base-X arabirimi için bir bağlantı bulunursa, 10/100/1000Base-T bağlantısı devre dışı olacaktır.
1000Base-X (SFP) Portları
Yalnızca fiber bağlantı için dört adet 1000Base-X kombinasyon portu mevcuttur ve bunlar Dell SFP'ler (mini-GBIC'ler) ile kullanıma yöneliktir.
Uyumlu SFP modüllerini satın almadan önce, ayrıntılar ve yardım almak için Dell temsilcinizle görüşün.
Not: Dell, kendi denetleyici sistemlerinde Dell optiklerini test eder ve destekler. Üçüncü taraf optikleri test edilmez ve desteklenmez. Bu nedenle, Dell, üçüncü taraf optiklerin düzgün çalışacağını garanti etmez.
10/100/1000Base-T Gigabit Ethernet Portları
Dört adet 10/100/1000Base-T Gigabit Ethernet (RJ-45) portu mevcuttur. Gigabit Ethernet, sekiz kablonun tamamını kullanır. Her bir çift iki yönlü olarak kullanılır, yani aynı çiftler hem veri iletimi hem de alımı için kullanılır. Şekil 2'de, RJ-45 konnektör üzerinde bulunan CAT-5 pin bağlantıları gösterilmektedir. CAT-5 pin çiftleri bir 10/100/1000Base-T Gigabit Ethernet portu üzerinde şu pinlerle eşleşir: 1/2, 3/6, 4/5 ve and 7/8.
Şekil 2 Gigabit Ethernet Portu Pin Bağlantıları
1000Base-T Gigabit
Ethernet Portu
RJ-45 Dişi
Pin Bağlantıları
Sinyal Adı İşlev
| BI_DA+ | İki yönlü çift +A |
| BI_DA- | İki yönlü çift -A |
| BI_DB+ | İki yönlü çift +B |
| BI_DC+ | İki yönlü çift +C |
| BI_DC- | İki yönlü çift -C |
| BI_DB- | İki yönlü çift -B |
| BI_DD+ | İki yönlü çift +D |
| BI_DD- | İki yönlü çift -D |
Seri Konsol Portu
Sağlanan seri konsol portu kullanılarak doğrudan yerel yönetim için bir terminale bağlantı kurulabilir. Portun RJ-45 dişi konnektörü, erkek konnektöre sahip bir RS-232 seri kablonun girişine uygundur.
Şekil 3 Seri Konsol Portu Pin Bağlantıları
Tablo 1 Konsol Terminal Ayarları
| Baud Hızı | Veri Bitleri | Eşlik | Bitiş Bitleri | Akış Denetimi |
| 9600 8 Yok 1 | Yok |
Dikkat: Seri konsol portuna Erişim Noktası (AP) bağlamayın. Seri konsol portu, yalnızca RS-232 cihazlarla uyumludur. AP'ler gibi RS-232 harici cihazlar desteklenmez.
Seri Konsol Portu Bağdaştırıcısı
RJ-45 (dişi) konnektörü DB9 (erkek) konnektöre dönüştürmek için bir modüler bağdaştırıcı kullanılabilir. Ayrıntıların tamamı için Şekil 4'c bakın.

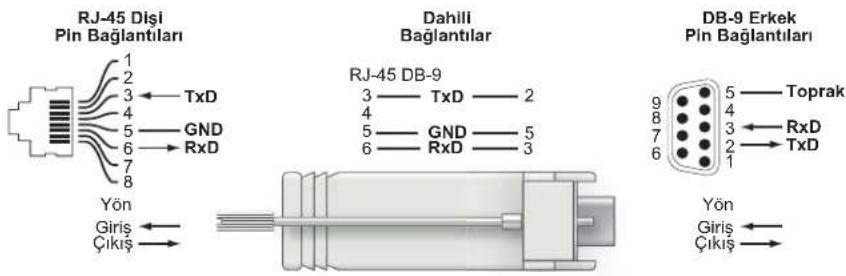

Şekil 4 RJ-45'i (dişi) Modüler Bağdaştırcı ile DB9'a (erkek) Dönüştürme
Şekil 5 W-3200 Arkadan Görünümü
W-3000 Serisi Denetleyiciler, entegre AC güç beslemesini destekler ve ünitenin arkasında bulunan AC güç girişi bir AC güç kablosu (ülkeye özgü) ile kullanım içindir. Ayrıntılı güç spesifikasyonları için bkz. Sayfa 17 “Güç Yönetimi Spesifikasyonları”.
LED Durum Göstergeleri
Tablo 2 W-3000 Serisi Denetleyiciler LED Durum Göstergeleri
| LED | İşlev | Gösterge | Durum |
| POWER Giriş Gücü Durum | Göstergesi | Açık (Doygun Yeşil) | Güç açık |
| KapalıGüç yok | |||
| STATUS Modül Durum | Göstergesi | Açık (Doygun Yeşil) | Cihaz çalışır durumda |
| Açık (Doygun Kırmızı) | Cihaz arızalı | ||
| Açık (Doygun Kehribar Rengi) | Cihaz yazılımı yükleniyor | ||
| KapalıGüç yok |
Tablo 2 W-3000 Serisi Denetleyiciler LED Durum Göstergeleri
| LED | İşlev | Gösterge | Durum |
| LNK 1000Base-X Ports | Bağlantı Durum Göstergesi | Açık (Doygun Yeşil) | Bağlantı kuruldu |
| Kapalı | Port üzerinde bağlantı yok | ||
| ACT 1000Base-X ports Etkinlik Durum Göstergesi | Açık (Sık Yanıp Sönen Yeşil) | Port veri gönderiyor veya alıyor | |
| KapalıEtkinlik yok | |||
| LNK/ACT 10/100/1000Base-T Ports | Bağlantı/Etkinlik Durum Göstergesi | Açık (Doygun Yeşil) | Bağlantı kuruldu |
| Açık (Sık Yanıp Sönen Yeşil) | Port veri gönderiyor veya alıyor | ||
| Kapalı | Port üzerinde bağlantı yok | ||
| 1000 10/100/1000Base-T Ports | Arabirim Hız Göstergesi | Açık (Doygun Yeşil) | 1000 Mbps arabirim hızı kullanılıyor |
| Kapalı | 10/100 Mbps arabirim hızı kullanılıyor | ||
Dell PowerConnect W-3000 Serisi Denetleyiciler kurulumu için şu araç ve ekipmanlara ihtiyaç vardır:
• Rafa Montaj Braketi (x2, masaüstü kurulumunda kullanılmaz)
• Uygun Tornavidalar
• AC Güç Kablosu (ülkeye özgü)
Uyarı: Aşağıdaki prosedürü uygulamadan önce, denetleyici ile birlikte verilen güvenlik talimatlarını gözden geçirin.
Telekom Rafı için:
- 6-32 x 1/4" Phillips Başlı Vida (6x, dahildir)
• 12-24 x 5/8" Phillips Başlı Vida (4x, dahildir)
Sunucu Rafı için:
• 6-32 x 1/4" Phillips Başlı Vida (6x, dahildir)
• M6 x 20mm Phillips Başlı Vida (4x, dahildir)
• M6 Kafes Somunu (4x, dahildir) veya M6 Kafes Klipsleri (4x, dahildir)
Telekom Rafina Kurulum
W-3000 Serisi Denetleyicileri 48,26 cm'lik bir raf sistemine kurmak için:
- Denetleyicinin yanında bulunan montaj deliklerinin üzerine bir rafa montaj braketi yerleştirin (bkz. Şekil 1).
- Üç adet 6-32 x 1/4" phillips düz başlı vida ve uygun bir tornavida yardımıyla braketi denetleyiciye sabitleyin.
- Aynı adımları denetleyicinin diğer yanında da uygulayın.

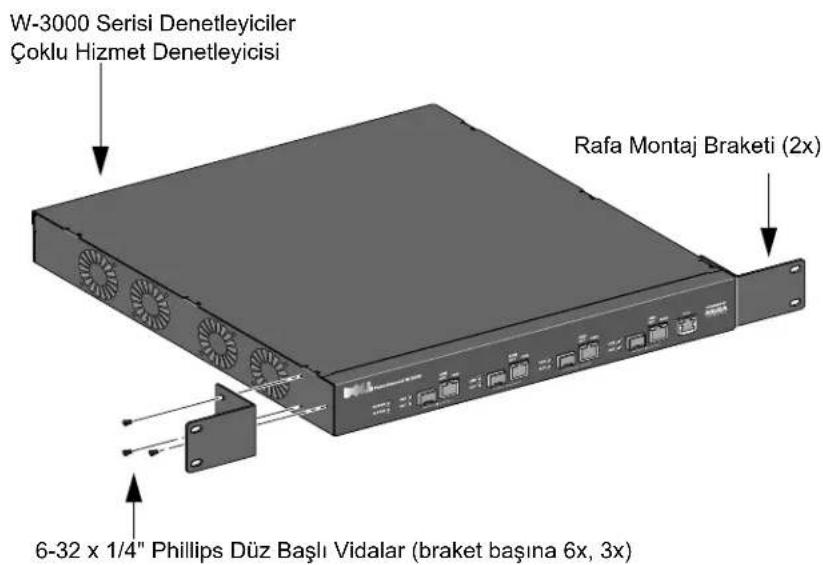

Şekil 1 Rafa Montaj Braketleri


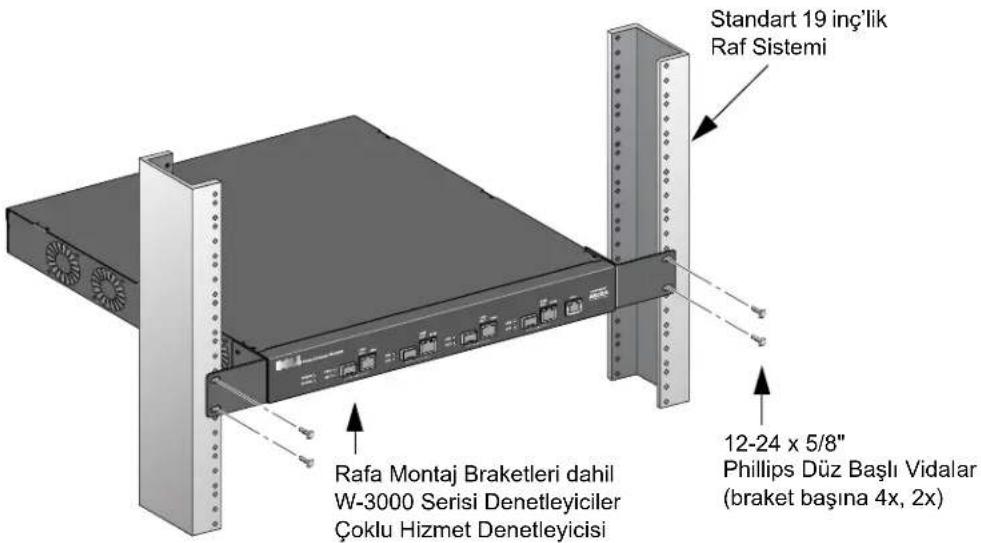

Şekil 2 Rafa Montaj Kurulumu
Uygun hava akışı ve havalandırma için ünitenin sol ve sağ taraflarında minimum 10 cm'lik boşluk bırakın (bkz. Şekil 3).
-
Güç kablolarına, ağ kablolarına ve LED durum göstergelerine erişebilmek için ünitenin ön ve arka bölümlerinde fazladan boşluk bırakın (bkz. Şekil 3).

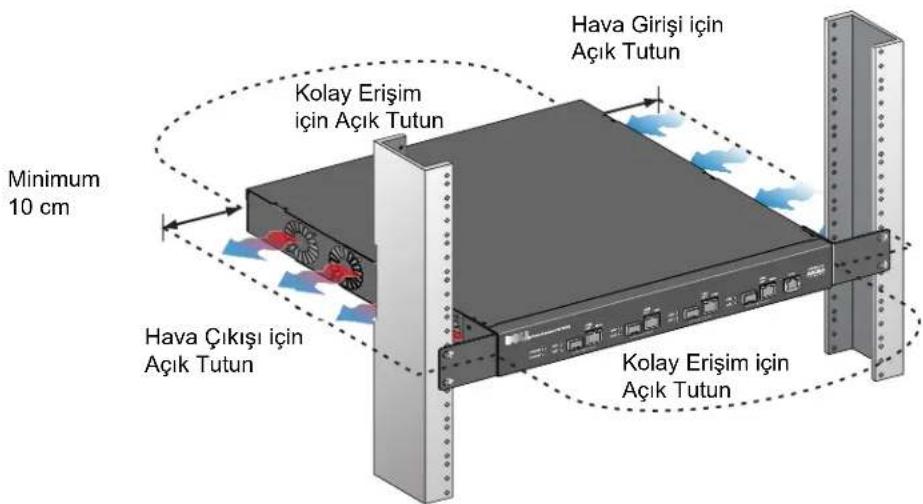

Şekil 3 Hava Akışı Gereksinimleri
AC güç kablosunu (ülkeye özgü) ünitenin arkasına bağlayın.
-
Denetleyiciye güç beslenebilmesi için güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
Sunucu Rafina Kurulum
Bir W-3000 Serisi Denetleyiciler denetleyiciyi 48,26 cm'lik bir raf sistemine kurmak için:
Not: Aşağıdaki talimatlarda, denetleyicinizi yivsiz, kare delikli bir rafa nasıl kuracağınız tarif edilmektedir. Yivsiz, yuvarlak delikli bir raf için, sağlanan klipsli somunları kullanın.
- Denetleyicinin yanında bulunan montaj deliklerinin üzerine bir rafa montaj braketi yerleştirin (bkz. Şekil 1).
- Üç adet 6-32 x 1/4" phillips başlı vida ve uygun bir tornavida yardımıyla braketi denetleyiciye sabitleyin.
- Aynı adımları denetleyicinin diğer yanında da uygulayın.
- Dört adet kafes somununu takın.
a. Kafesin alt kenarını rafın arkasında bulunan kare şeklindeki açıklığın üzerinden geçirerek başlayın.
b. Kafes somunu kurulum aracının küçük ucunu raftaki açıklıktan (önden) geçirin ve aracı kafes somununun üst kenarına asın.
c. Kafes somununun üst kenarı yerine geçinceye kadar, aracı yukarı doğru döndürüp bir yandan kendinize doğru geri çekerken kafes somununu rafa doğru içeri bastırın.
- Dört adet M6 x 20 mm phillips başlı vida ve uygun bir tornavida yardımıyla denetleyiciyi kuruluşunuzun raf sistemi içerisinde monte edin.
- Uygun hava akışı ve havalandırma için ünitenin sol ve sağ taraflarında minimum 10 cm'lik boşluk bırakın (bkz. Şekil 3).
- Güç kablolarına, ağ kablolarına ve LED durum göstergelerine erişebilmek için ünitenin ön ve arka bölümlerinde fazladan boşluk bırakın (bkz. Şekil 3).
- AC güç kablosunu (ülkeye özgü) ünitenin arkasına bağlayın.
- Denetleyiciye güç beslenebilmesi için güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
Not: W-3000 Serisi Denetleyiciler üzerinde güç açma/kapama düğmesi bulunmaz. Üniteye beslenen gücün denetlenmesi, güç kablosunun fişi elektrik prizine takılarak (veya prizden çıkarılarak) sağlanır.
Masaüstüne Yerleştirme
W-3000 Serisi Denetleyiciler'ni masaüstü gibi düz bir yüzeye yerleştirmek için:
- Dört adet kauçuk montaj ayağını ünitenin altına takın.
- Kenar oluklarını yerine geçirerek takın.
- Üniteyi sert düz bir yüzey üzerine koyun.
Başlangıç Ayarları ve Ağ Bağlanırlığı
Fiziksel kurulumun tamamlanmasının ardından, IP adresini ve diğer temel sistem bilgilerini yapılandırmak için denetleyici üzerinde başlangıç ayarlarını yapın. Eksiksiz ayrıntılar ve talimatlar için, denetleyiciniz üzerindeki yazılım sürümüne ait ArubaOS Hızlı Başlangıç Kılavuzu'na bakın.
Sökme
W-3000 Serisi Denetleyicileri 48,26 cm'lik bir raf sisteminden sökmek için:
- Elektrik kablosunun fişini elektrik prizinden çıkararak denetleyicinin güç bağlantısını kesin.
- denetleyiciye bağlı başka kablolar veya cihazlar varsa bunların da bağlantılarını kesin.
- Denetleyiciyi kuruluşunuzun raf sistemine sabitleyen dört adet rafa montaj vidasını gevşetin.
- Denetleyiciyi raf sisteminden ayırın.
Fiziki Spesifikasyonlar
• Cihaz Boyutları (rafa montaj braketleri hariç) (YxGxD):
■ Tüm Modeller: 1,75" x 13,8" x 11,7"
■ Tüm Modeller: 44 mm x 351 mm x 297 mm
Cihaz Ağırlığı (rafa montaj braketleri dahil):
W-3200: 3,2 kg
W-3400/W-3600: 3,4 kg
• Ambalaj Boyutları (YxGxD):
■ Tüm Modeller: 6,5" x 18,2" x 16,5"
■ Tüm Modeller: 165 mm x 462 mm x 419 mm
- Ambalaj Ağırlığı:
W-3200: 4,3 kg
■ W-3400/W-3600: 4,4 kg
Güç Yönetimi Spesifikasyonları
Güç Tüketimi
• W-3200: maksimum 35 W
• W-3400: maksimum 45 W
• W-3600: maksimum 60 W
Güç Spesifikasyonları (AC Giriş Gereksinimleri)
W-3200:
■ AC Giriş Gerilimi: 90-264 V\~, Universal Giriş
■ AC Giriş Akımı: 1,5 A
■ AC Giriş Frekansı: 47-63 Hz
W-3400/W-3600:
■ AC Giriş Gerilimi: 90-264 V\~, Universal Giriş
■ AC Giriş Akımı: 2,2 A
■ AC Giriş Frekansı: 47-63 Hz
Çalıştırma Spesifikasyonları
- Çalıştırma Sıcaklığı Aralığı: 0°C ila 40°C
- Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan
Saklama Spesifikasyonları
• Saklama Sıcaklığı Aralığı: 0°C ila 50°C
- Saklama Nemi Aralığı: %5 - %95 (bağıl nem), yoğunlaşmayan
Güvenlik ve Yönetmelikler Yönünden Uygunluk
Dell, tüm Dell donanım ürünleri için, birden fazla dilde ülkeye özgü kısıtlamaları ve ek güvenlik bilgileri ile yönetmelik bilgilerini içeren bir belge sunmaktadır. Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesi bu ürün içeriğinde yer almaktadır.
Dikkat: Bu el kitabında belirtilenler dışındaki kontroller veya performans ayarları ya da prosedürlerin kullanılması, tehlikeli düzeyde radyasyona maruz kalınmasıyla sonuçlanabilir.
Bu ürün, 21 CFR Bölüm 1, Alt bölüm J, Kısım 1040.10'a ve IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000'e uygundur.
Yukarıdaki lazer güvenliği standartlarına devamlı uygunluk için, Dell ürünlerine yalnızca onaylı satıcılarımızdan alınacak onaylı Sınıf 1 modüller takılmalıdır.
FCC Sınıf A Cihaz
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf A dijital cihazlara ilişkin sınırlara uygun olduğu saptanmıştır. Söz konusu sınırlar, ekipman ticari bir ortamda çalıştırılırken zararlı enterferansa karşı makul düzeyde koruma sağlamak amacıyla belirlenmiştir. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimat el kitabına göre kurulmadığı ve kullanılmadığı takdirde, telsiz haberleşme için zararlı enterferansa yol açabilir. Bu ekipmanın bir yerleşim alanında çalıştırılması büyük olasılıkla zararlı enterferansa yol açacaktır. Bu durumda, kullanıcıının enterferansı masrafları kendisine ait olmak üzere düzeltesi gerekecektir.
Industry Canada
Bu Sınıf A dijital cihaz, Kanada ICES-003'e uygundur.
NOM Bilgileri (Yalnızca Meksika için)
Aşağıdaki bilgiler, resmi Meksika standartları (NOM) gerekliliklerine uygun olarak, bu belgede tarif edilen cihazla ilgili olarak sunulmuştur:
İthalatçı: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.
Model Numarası: 3200
• Besleme Gerilimi: 90-264 V AC
• Frekans: 47-63 Hz
- Akım tüketimi: 1,5 A
Model Numarası: 3400/3600
• Besleme Gerilimi: 90-264 V AC
• Frekans: 47-63 Hz
• Akım tüketimi: 2,2 A
Dell Ekipmanının Doğru İmhası
Global Çevresel Uygunluk ve Dell ürünleri hakkında en güncel bilgileri edinmek için lütfen www.dell.com web sitemizi ziyaret edin.
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması)
RoHS
Dell ürünleri, 2002/95/EC sayılı AB Tehlikeli Maddelerin Kısıtlanması (RoHS) Direktifi'ne de uygundur. AB RoHS, elektrikli ve elektronik ekipman imalatında belirli tehlikeli malzemelerin kullanımına kısıtlamalar getirmektedir. Özellikle, RoHS Direktifi uyarınca
kısitlamaya tabi olan malzemeler Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva, Hekzavalan Krom ve Brom'dur. Bazı Dell ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tabidir. Söz konusu Direktife uygunluğun gösterilmesi için, ürün ve ambalajların sol tarafları "RoHS" etiketi ile işaretlenecektir.
