Marke	Dell
Modell	PowerConnect W3600
Produkttyp	Netzwerk-Switch (drahtloser LAN-Controller)
Abmessungen (H x B x T)	44 x 351 x 297 mm (ohne Montagehalterungen)
Gewicht	3,4 kg (mit Montagehalterungen)
Stromversorgung	90-264 V AC, 2,2 A, 47-63 Hz
Stromverbrauch	60 W maximal
Schnittstellen	4 Combo-Ports 10/100/1000Base-T/SFP + 4 SFP-Ports 1000Base-X (insgesamt 8 Gigabit-Ethernet-Ports)
Konsolenanschluss	RJ-45 seriell (RS-232) mit DB9-Adapter
Access Point-Kapazität	Bis zu 128 Access Points
Betriebssystem	ArubaOS 5.0.2 oder höher
Betriebstemperatur	0 bis 40 °C
Betriebsluftfeuchtigkeit	5 bis 95 % (nicht kondensierend)
Lagertemperatur	0 bis 50 °C
Lagerluftfeuchtigkeit	5 bis 95 % (nicht kondensierend)
Zertifizierungen	FCC Klasse A, IC NMB-003, NOM, RoHS
Anzeige	LED-Anzeigen: POWER, STATUS, LNK/ACT, Geschwindigkeit
Montage	19-Zoll-Rack (Halterungen inklusive) oder Tisch (Gummifüße)
Lieferumfang	Controller, Netzkabel, Rack-Halterungen, serielles Flachbandkabel, RJ-45/DB9-Adapter, Gummifüße, Kurzanleitung, behördliche Dokumente
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden. Vor der Reinigung vom Stromnetz trennen.
Sicherheit	Nur in Innenräumen verwenden. Nicht Wasser aussetzen. Die Lasersicherheitshinweise für SFP-Module beachten.
Ersatzteile und Reparaturfähigkeit	Versiegelte Einheit. Bei Ausfall kontaktieren Sie den Dell-Support.

Häufig gestellte Fragen - PowerConnect W3600 DELL

Wie konfiguriere ich die IP-Adresse des PowerConnect W3600-Controllers?

Nach der physischen Installation verbinden Sie sich über den Konsolenanschluss (Einstellungen: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle). Verwenden Sie die ArubaOS-Befehlszeilenschnittstelle (CLI), um die IP-Adresse festzulegen. Lesen Sie das ArubaOS Quick Start Guide für detaillierte Anweisungen.

Welche Kabel werden für die Konsolenverbindung benötigt?

Verwenden Sie das mitgelieferte serielle Flachbandkabel (RJ-45) mit dem RJ-45-zu-DB9-Adapter, um den Konsolenanschluss mit einem Terminal oder einem PC mit seriellem Anschluss zu verbinden. Die Kommunikationseinstellungen sind: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle.

Unterstützt der PowerConnect W3600-Switch PoE-Stromversorgung?

Nein, der Controller der W-3000-Serie liefert keine PoE-Stromversorgung über seine Ethernet-Ports. Access Points müssen separat oder über PoE-Injektoren mit Strom versorgt werden.

Wie montiere ich den Switch in ein Standard-Rack?

Befestigen Sie die mitgelieferten Montagehalterungen an den Seiten des Controllers mit sechs Kreuzschlitzschrauben 6-32 x 1/4 Zoll (drei pro Seite). Schrauben Sie dann den Controller mit vier Schrauben 12-24 x 5/8 Zoll für ein Telecom-Rack oder mit M6 x 20 mm Schrauben mit Käfigmuttern für ein Server-Rack in das Rack. Lassen Sie auf jeder Seite einen Abstand von 10 cm (4 Zoll) für die Belüftung.

Was tun, wenn die POWER-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an der Rückseite des Geräts und an einer funktionierenden Steckdose angeschlossen ist. Der Controller hat keinen Netzschalter; er wird eingeschaltet, sobald er angeschlossen ist. Wenn die LED aus bleibt, kontaktieren Sie den Dell-Support.

Wie viele Access Points unterstützt der W-3600?

Der Dell PowerConnect W-3600-Controller kann bis zu 128 Access Points unterstützen, die mit einem Unternehmenscampus verbunden sind. Für bestimmte Funktionen können zusätzliche Lizenzen erforderlich sein.

Was sind die empfohlenen Temperatur- und Feuchtigkeitsbedingungen?

Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F). Relative Luftfeuchtigkeit im Betrieb: 5 bis 95 % (nicht kondensierend). Lagertemperatur: 0 bis 50 °C (32 bis 122 °F) bei einer Luftfeuchtigkeit von 5 bis 95 %, ebenfalls nicht kondensierend.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Das Zurücksetzen auf Werkseinstellungen erfolgt über die ArubaOS-Befehlszeilenschnittstelle (CLI). Melden Sie sich als Administrator an und verwenden Sie den Befehl write erase gefolgt von reload. Lesen Sie das Dell PowerConnect ArubaOS User Guide für weitere Einzelheiten.

Ist der Switch mit SFP-Modulen von Drittanbietern kompatibel?

Dell testet und unterstützt nur Dell SFP-Module (Mini-GBIC). Module von Drittanbietern werden weder getestet noch unterstützt, und Dell garantiert nicht deren Funktion. Es wird empfohlen, kompatible Dell-Module zu verwenden.

Wo kann ich die vollständige Dokumentation für den PowerConnect W3600 herunterladen?

Die Dokumentation ist auf der Dell-Support-Website verfügbar: support.dell.com/manuals. Dort finden Sie die ArubaOS Kurzanleitung, das Benutzerhandbuch und die Befehlszeilenreferenzen. Die Bedienungsanleitung ist auch auf notice-facile.com als Download verfügbar.

BEDIENUNGSANLEITUNG PowerConnect W3600 DELL

Installationsanleitung

Copyright

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, und andere eingetragene Marken sind Marken von Aruba Networks, Inc. Dell™, das DELL™-Logo und PowerConnect™ sind Marken von Dell Inc.

Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden.

Hergestellt in den USA. Alle anderen Marken, die in diesem Handbuch erwähnt werden, sind das Eigentum der jeweiligen Unternehmen.

Open Source Code

Bestimmte Aruba-Produkte enthalten Open Source-Softwarecode, der von Drittanbietern entwickelt wurde, darunter Softwarecode gemäß GNU General Public License (GPL), GNU Lesser General Public License (LGPL) oder anderen Open Source-Lizenzen. Den Open Source Code finden Sie auf dieser Website:

http://www.arubanetworks.com/open_source

Rechtliche Hinweise

Die Verwendung von Switching-Plattformen und Software von Aruba Networks, Inc. durch Einzelpersonen oder Unternehmen zur Terminierung von VPN-Client-Geräten anderer Hersteller stellt die vollständige Anerkennung der Haftbarkeit dieser Einzelpersonen oder dieses Unternehmens für diese Aktion dar und enthebt Aruba Networks, Inc. zur Gänze aller rechtlichen Maßnahmen, die bezüglich der Verletzung des Urheberrechts im Namen dieser Hersteller ergriffen werden.

Inhalt

Zu diesem Handbuch....5

Übersicht über das Handbuch 5

Verwandte Dokumente 5

Kontaktaufnahme mit Dell 5

Kapitel 1 PowerConnect W-3000 Serie Controller ....7

Mindestvoraussetzungen für die Software....7

Checkliste 7

Modellübersicht....8

1000Base-X (SFP)-Ports 8

10/100/1000Base-T-Gigabit-Ethernet-Ports 9

Serielle Konsolenschnittstelle 9

Adapter für die serielle Konsolenschnittstelle....9

Netzstromanschluss 10

LED-Statusanzeigen....10

Kapitel 2 Installieren des W-3000 Serie Controller ....13

Bei Verwendung eines Telecom-Racks: 13

Bei Verwendung eines Server-Racks:....13

Installation in einem Telecom-Rack....13

Installation in einem Server-Rack 15

Aufstellung....16

Erstmalige Einrichtung und Netzwerkkonnektivität....16

Ausbau 16

Anhang A Technische Daten, Sicherheit und Konformität....17

Physische Spezifikationen 17

Stromversorgungsspezifikationen 17

Stromverbrauch....17

Energiespezifikationen (AC-Eingangsanforderungen)....17

Betriebsspezifikationen....17

Lagerungsspezifikationen 18

Sicherheits- und Zulassungsbestimmungen 18

FCC Class A-Gerät....18

NOM-Informationen (nur Mexiko) 19

Ordnungsgemäße Entsorgung von Dell-Geräten....19

RoHS-Richtlinie der Europäischen Union 19

Dieses Vorwort enthält die folgenden Informationen:

• „Übersicht über das Handbuch“ auf Seite 5
  • „Verwandte Dokumente“ auf Seite 5
  • „Kontaktaufnahme mit Dell“ auf Seite 5

Übersicht über das Handbuch

• Kapitel 1, „PowerConnect W-3000 Serie Controller“ auf Seite 7 enthält einen ausführlichen Überblick über die Hardware der drei Controller der W-3000 Serie: W-3200, W-3400 und W-3600.
• Kapitel 2, „Installieren des W-3000 Serie Controller“ auf Seite 13 bietet Informationen zur Rack-Montage und Installation
• Anhang A, „Technische Daten, Sicherheit und Konformität“ auf Seite 17 enthält technische Daten und Informationen zur Sicherheit und Richtlinienkonformität.

Verwandte Dokumente

Die folgenden Dokumente und Anleitungen werden im vorliegenden Handbuch als Referenz angegeben und gelten als Bestandteile der vollständigen Dokumentation, die für die erfolgreiche Bereitstellung und Verwaltung eines Dell Controllers erforderlich ist.

• Dell PowerConnect ArubaOS Quick Start Guide
• Dell PowerConnect ArubaOS User Guide
- Dell PowerConnect ArubaOS 5.0 Command Line Reference

Kontaktaufnahme mit Dell

Website-Support
Hauptsite www.dell.com
Support-Site support.dell.com
Dell-Dokumentation support.dell.com/manuals

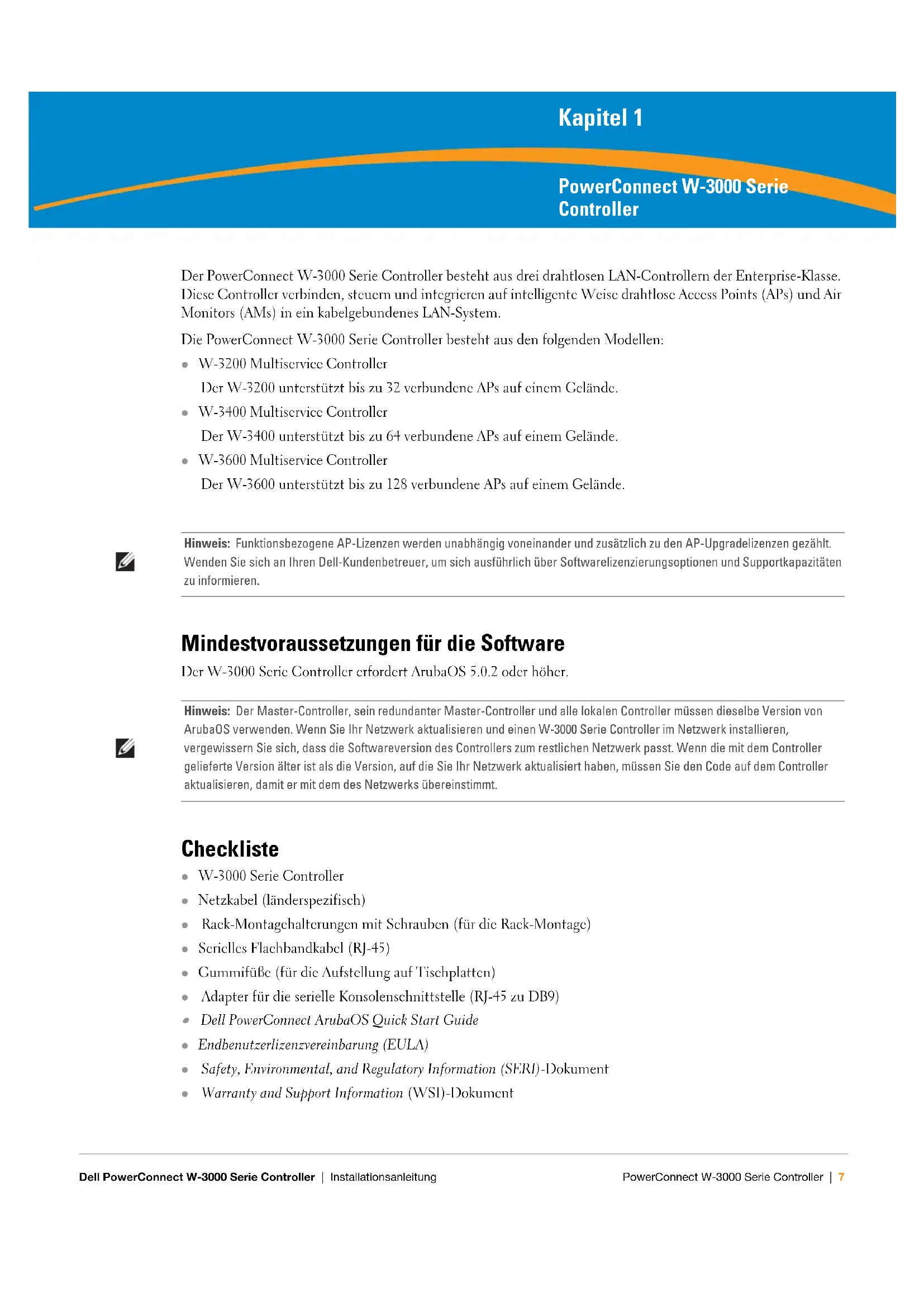

Der PowerConnect W-3000 Serie Controller besteht aus drei drahtlosen LAN-Controllern der Enterprise-Klasse. Diese Controller verbinden, steuern und integrieren auf intelligente Weise drahtlose Access Points (APs) und Air Monitors (AMs) in ein kabelgebundenes LAN-System.

Die PowerConnect W-3000 Serie Controller besteht aus den folgenden Modellen:

• W-3200 Multiservice Controller
Der W-3200 unterstützt bis zu 32 verbundene APs auf einem Gelände.
• W-3400 Multiservice Controller
Der W-3400 unterstützt bis zu 64 verbundene APs auf einem Gelände.
• W-3600 Multiservice Controller
Der W-3600 unterstützt bis zu 128 verbundene APs auf einem Gelände.

Hinweis: Funktionsbezogene AP-Lizenzen werden unabhängig voneinander und zusätzlich zu den AP-Upgradelizenzen gezählt. Wenden Sie sich an Ihren Dell-Kundenbetreuer, um sich ausführlich über Softwarelizenzierungsoptionen und Supportkapazitäten zu informieren.

Mindestvoraussetzungen für die Software

Der W-3000 Serie Controller erfordert ArubaOS 5.0.2 oder höher.

Hinweis: Der Master-Controller, sein redundanter Master-Controller und alle lokalen Controller müssen dieselbe Version von ArubaOS verwenden. Wenn Sie Ihr Netzwerk aktualisieren und einen W-3000 Serie Controller im Netzwerk installieren, vergewissern Sie sich, dass die Softwareversion des Controllers zum restlichen Netzwerk passt. Wenn die mit dem Controller gelieferte Version älter ist als die Version, auf die Sie Ihr Netzwerk aktualisiert haben, müssen Sie den Code auf dem Controller aktualisieren, damit er mit dem des Netzwerks übereinstimmt.

Checkliste

• W-3000 Serie Controller
• Netzkabel (länderspezifisch)
- Rack-Montagchalterungen mit Schrauben (für die Rack-Montage)
• Serielles Flachbandkabel (RJ-45)
• Gummifüße (für die Aufstellung auf Tischplatten)
- Adapter für die serielle Konsolenschnittstelle (RJ-45 zu DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• Endbenutzerlizenzvereinbarung (EULA)
• Safety, Environmental, and Regulatory Information (SERI)-Dokument
• Warranty and Support Information (WSI)-Dokument

Hinweis: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf. Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und zum Händler zurückzubringen.

Hinweis: Optionales Zubehör, zum Beispiel SFP-Module, zur Verwendung mit dem W-3000 Serie Controller kann separat erworben werden. Wenden Sie sich an Ihren Dell-Kundenbetreuer, um weitere Informationen und Beratung zu erhalten.

Modellübersicht

Die Hardware-Modellübersicht des W-3000 Serie Controllers deckt alle drei Modelle dieser Serie ab. Der Unterschied zwischen den drei Controller-Modellen besteht im jeweils erworbenen Lizenzumfang. Das in den Abbildungen in diesem Kapitel dargestellte Controller-Modell ist der W-3200.

Abbildung 1 W-3200 Vorderansicht

Dual-Media-Ports (4x); 1000Base-X oder 10/100/1000Base-T 1000Base- X (SFP)-Ports 10/100/1000Base-T-Gigabit- Ethernet-Port Serielle Konsolenschnittstelle

Hinweis: Die Anschlüsse 0 bis 3 sind Dual-Media-Ports und können 1000Base-X- oder 10/100/1000Base-T-Verbindungen nutzen. Die 1000Base-X-Glasfaserverbindung hat jedoch Vorrang vor der 10/100/1000Base-T-Kupferkabelverbindung. Wenn eine Verbindung für die 1000Base-X-Schnittstelle erkannt wird, wird die 10/100/1000Base-T-Verbindung deaktiviert.

1000Base-X (SFP)-Ports

Es stehen vier 1000Base-X-Kombinations-Ports ausschließlich für faseroptische Konnektivität zur Verfügung. Sie sind zur Verwendung mit Dell SFP-Modulen (Mini-GBICs) konzipiert.

Wenn Sie kompatible SFP-Module erwerben möchten, wenden Sie sich an Ihren Dell-Kundenbetreuer.

Hinweis: Dell testet und unterstützt Glasfaserleitungen von Dell innerhalb der Controllersysteme. Faseroptische Leitungen anderer Hersteller werden nicht getestet oder unterstützt; Dell kann deshalb die einwandfreie Funktionalität von Glasfaserleitungen anderer Hersteller nicht garantieren.

10/100/1000Base-T-Gigabit-Ethernet-Ports

Es gibt vier 10/100/1000Base-T Gigabit-Ethernet-Ports (RJ-45). Gigabit-Ethernet nutzt alle acht Leitungen und jedes Paar wird bidirektional verwendet, sodass dieselben Paare sowohl für die Datenübertragung als auch für den Empfang verwendet werden. Abbildung 2 zeigt die CAT-5-Pin-Belegung für einen RJ-45-Anschluss. Die CAT-5-Pin-Belegung fasst jeweils die folgenden Pins bei einem 10/100/1000Base-T-Cigabit-Ethernet-Anschluss zu Paaren zusammen: 1/2, 3/6, 4/5 und 7/8.

Abbildung 2 Pin-Belegung des Gigabit-Ethernet-Ports

1000Base-T Gigabit-Ethernet-Port

RJ-45-Buchse Pin-Belegung

Signalname

BI_DA+	Bidirektionales Paar +A
BI_DA-	Bidirektionales Paar -A
BI_DB+	Bidirektionales Paar +B
BI_DC+	Bidirektionales Paar +C
BI_DC-	Bidirektionales Paar -C
BI_DB-	Bidirektionales Paar -B
BI_DD+	Bidirektionales Paar +D
BI_DD-	Bidirektionales Paar -D

Bidirektionales Paar +A
Bidirektionales Paar -A
Bidirektionales Paar +B
Bidirektionales Paar +C
Bidirektionales Paar -C
Bidirektionales Paar -B
Bidirektionales Paar +D
Bidirektionales Paar -D

Serielle Konsolenschnittstelle

Eine serielle Konsolenschnittstelle steht für den Anschluss an ein Terminal zur Verfügung, um die direkte lokale Verwaltung zu ermöglichen. An die RJ-45-Buchse kann ein serielles Kabel (RS-232) mit Stecker angeschlossen werden.

Abbildung 3 Serielle Konsolenschnittstelle - Pin-Belegung

Serielle Konsolenschnittstelle

RJ-45-Buchse Pin-Belegung

1 2 3 → TxD 4 → GND 5 → GND 6 ← RxD 7 8 Richtung Eingang ← Ausgang →

Kommunikationseinstellungen für die serielle Konsolenschnittstelle sind in Tabelle 1 aufgeführt.

Tabelle 1 Konsolenterminaleinstellungen

Baudrate	Datenbits	Parität	Stoppbits	Flusssteuerung
9600 8 Keine 1	Keine

Vorsicht: Schließen Sie keinen Access Point (AP) an die serielle Konsolenschnittstelle an. Die serielle Konsolenschnittstelle ist nur mit RS-232-Geräten kompatibel. Andere Geräte als RS-232-Geräte, zum Beispiel APs, werden nicht unterstützt.

Adapter für die serielle Konsolenschnittstelle

Mit einem modularen Adapter kann die RJ-45-Buchse in einen DB9-Stecker umgewandelt werden. Details können Sie Abbildung 4 entnehmen.

Abbildung 4 Umwandlung der RJ-45-Buchse zum DB-9-Stecker mit modularem Adapter

RJ-45-Buchse Pin-Belegung 1 2 3 ← TxD 4 5 → GND 6 → RxD 7 8 Richtung Eingang ← Ausgang → Interne Verbindungen RJ-45 —— TxD —— 2 3 —— GND —— 5 4 —— RxD —— 3 5 —— DB-9 6 —— RxD —— 3 DB-9-Stecker Pin-Belegung 9 —— Masse 8 —— 4 7 ← RxD 6 → TxD Richtung Eingang ← Ausgang →

Abbildung 5 zeigt die Rückseite des W-3200.

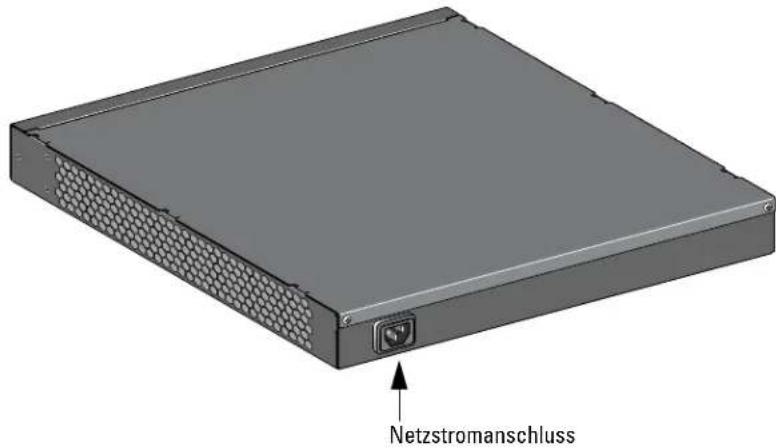

Abbildung 5 W-3200 Rückansicht

Netzstromanschluss

Netzstromanschluss

Der W-3000 Serie Controller unterstützt die integrierte Netzstromversorgung. An den Netzstromanschluss auf der Rückseite des Geräts kann ein Netzkabel angeschlossen werden (länderspezifisch). Weitere Informationen zur Stromversorgung finden Sie unter „Stromversorgungsspezifikationen“ auf Seite 17.

LED-Statusanzeigen

Tabelle 2 W-3000 Serie Controller LED-Statusanzeigen

LED Funktion Anzeige Status
POWER Statusanzeige des	Eingangsstroms	Ein (durchgehend grün) Stromversorgung ein
		Aus Kein Strom
STATUS Statusanzeige des Moduls	Ein (durchgehend grün) Gerät ist betriebsbereit
		Ein (durchgehend rot) Gerätefehler
		Ein (durchgehend gelb) Gerät lädt Software
		Aus Kein Strom
LNK 1000Base-X-Ports Anzeige des	Verbindungsstatus	Ein (durchgehend grün) Verbindung wurde hergestellt

Tabelle 2 W-3000 Serie Controller LED-Statusanzeigen

LED Funktion Anzeige Status
		Aus Keine Verbindung am Port
ACT 1000Base-X-Ports	Aktivitätsanzeige	Ein (blinkt grün)	Port sendet oder empfängt Daten
		Aus Keine Aktivität
LNK/ACT 10/100/1000Base-T-Ports Verbindungs-/Aktivitätsanzeige		Ein (durchgehend grün) Verbindung wurde hergestellt
		Ein (blinkt grün) Port sendet oder empfängt Daten
		Aus Keine Verbindung am Port
1000 10/100/1000Base-T-Ports Anzeige der Schnittstellenge-schwindigkeit		Ein (durchgehend grün) 1000 Mbit/sSchnittstellengeschwindigkeit
		Aus 10/100 Mbit/s	Schnittstellengeschwindigkeit

Die folgenden Werkzeuge und Materialien werden für die Installation des Dell PowerConnect W-3000 Serie Controllers benötigt:

• Rack-Montagehalterung (2 Stück, bei Aufstellung auf Tischplatte nicht verwendet)
  • Passende Schraubendreher
  • Nctzkabel (länderspczifisch)

Warnung: Bevor Sie die folgenden Schritte ausführen, lesen Sie bitte die Sicherheitsinformationen, die Sie mit dem Controller erhalten haben.

Bei Verwendung eines Telecom-Racks:

• 6-32 x 1/4" Kreuzschlitzschrauben (6 Stück, im Lieferumfang enthalten)
• 12-24 x 5/8" Kreuzschlitzschrauben (4 Stück, im Lieferumfang enthalten)

Bei Verwendung eines Server-Racks:

• 6-32 x 1/4" Kreuzschlitzschrauben (6 Stück, im Lieferumfang enthalten)
  • M6 x 20 mm Kreuzschlitzschrauben (4 Stück, im Lieferumfang enthalten)
• M6 Käfigmuttern (4 Stück, im Lieferumfang enthalten) oder M6 Käfigclips (4 Stück, im Lieferumfang enthalten)

Installation in einem Telecom-Rack

So installieren Sie den W-3000 Serie Controller in einem Rack-System (19 Zoll/48,26 cm):

1. Halten Sie eine Rack-Montagehalterung über die Montagelöcher auf einer Seite des Controllers (siche Abbildung 1).
2. Sichern Sie die Halterung mithilfe von drei Flachkopfschrauben mit Kreuzschlitz (6-32 x 1/4") und eines passenden Schraubendrehers am Controller.
3. Wiederholen Sie diese Schritte auf der anderen Seite des Controllers.

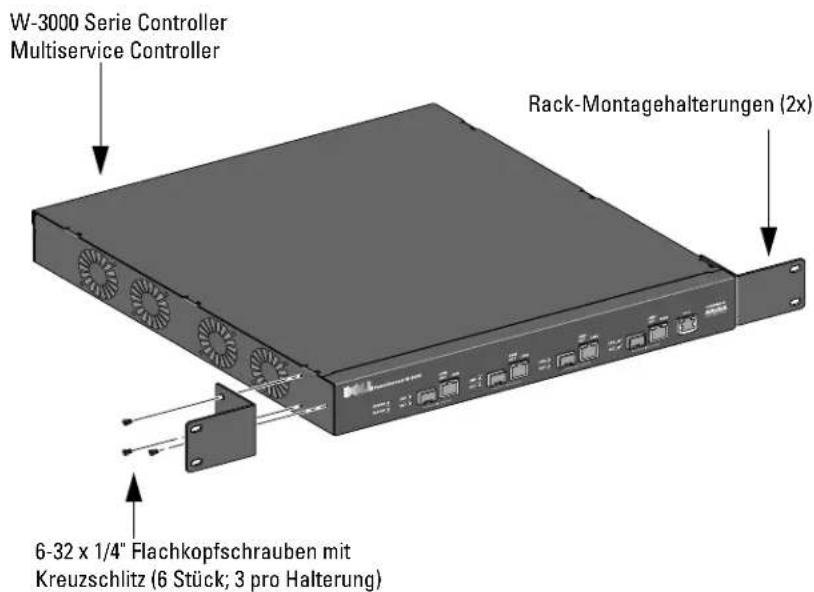

Abbildung 1 Rack-Montagehalterungen

W-3000 Serie Controller Multiservice Controller Rack-Montagehalterungen (2x) 6-32 x 1/4" Flachkopfschrauben mit Kreuzschlitz (6 Stück; 3 pro Halterung)

1. Bringen Sie den Controller mithilfe von vier Flachkopfschrauben mit Kreuzschlitz (12-24 x 5/8") und eines passenden Schraubendrchers im Rack-System Ihres Unternehmens an (siche Abbildung 2).

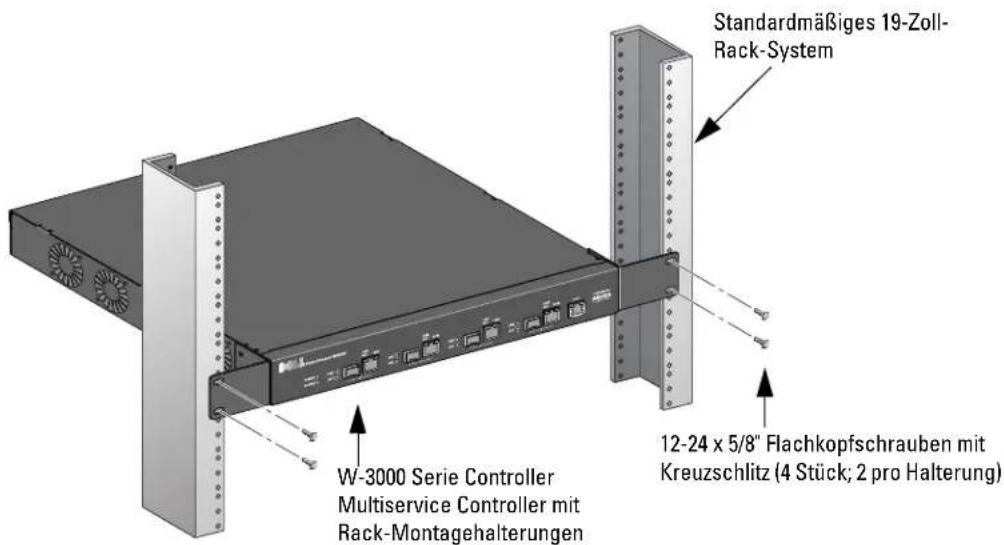

Abbildung 2 Installation mit Rack-Montage

Standardmäßiges 19-Zoll-Rack-System W-3000 Serie Controller Multiservice Controller mit Rack-Montagehalterungen 12-24 x 5/8" Flachkopfschrauben mit Kreuzschlitz (4 Stück; 2 pro Halterung)

1. Lassen Sie auf der linken und rechten Seite des Geräts jeweils mindestens 10 cm Platz frei, um die ausreichende Luftzirkulation und Bclüftung zu gewährleisten (siche Abbildung 3).

2. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln, Netzwerkkabel und LEDs haben (siche Abbildung 3).

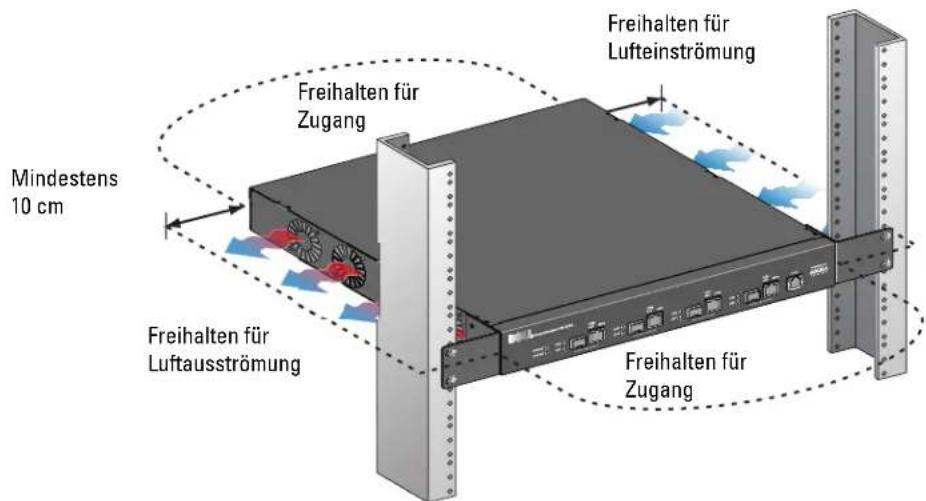

Abbildung 3 Platzanforderungen für Luftzirkulation

Mindestens 10 cm Freihalten für Luftausströmung Freihalten für Zugang Freihalten für Lufteinströmung Freihalten für Zugang

1. Schließen Sie das Netzstromkabel (länderspezifisch) auf der Rückseite des Geräts an.
2. Um den Controller mit Strom zu versorgen, stecken Sie das andere Ende des Netzkabels in eine Steckdose.

Installation in einem Server-Rack

So installieren Sie einen W-3000 Serie Controller in ein Server-Rack-System (19 Zoll/48,26 cm):

Hinweis: Nachstehend wird die Installation des Controllers in einem Rack mit quadratischen Stanzungen ohne Gewinde beschrieben. Für ein Rack mit runden Stanzungen ohne Gewinde verwenden Sie stattdessen die mitgelieferten Clipmuttern.

1. Halten Sie eine Rack-Montagehalterung über die Montagelöcher auf einer Seite des Controllers (siehe Abbildung 1).
2. Sichern Sie die Halterung mithilfe von drei Flachkopfschrauben mit Kreuzschlitz (6-32 x 1/4") und eines passenden Schraubendrehers am Controller.

3. Wiederholen Sie diese Schritte auf der anderen Seite des Controllers.

4. Bringen Sie die vier Käfigmuttern an.

a. Setzen Sie die untere Klemmzunge der Käfigmutter über die quadratische Öffnung auf der Rückseite der Schiene ein.
b. Führen Sie das schmalere Ende des Werkzeugs zum Einsetzen von Käfigmuttern von der Vorderseite aus durch die Öffnung in der Schiene und haken Sie das Werkzeug über die obere Klemmzunge der Käfigmutter.
c. Drücken Sie die Käfigmutter in Richtung der Schiene, während Sie das Werkzeug nach oben drehen und nach hinten in Ihre Richtung ziehen, bis die obere Klemmzunge der Käfigmutter einrastet.

1. Bringen Sie den Controller mit vier Kreuzschlitzschrauben (M6 x 20 mm) und mithilfe eines passenden Schraubendrehers im Rack-System Ihres Unternehmens an.

2. Lassen Sie auf der linken und rechten Seite des Geräts jeweils mindestens 10 cm Platz frei, um die ausreichende Luftzirkulation und Belüftung zu gewährleisten (siehe Abbildung 3).

3. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln, Netzwerkkabel und LEDs haben (siehe Abbildung 3).

1. Schließen Sie das Netzstromkabel (länderspezifisch) auf der Rückseite des Geräts an.
2. Um den Controller mit Strom zu versorgen, stecken Sie das andere Ende des Netzkabels in eine Steckdose.

Hinweis: Der W-3000 Serie Controller hat keinen Ein/Aus-Schalter. Die Stromversorgung des Geräts wird durch Anschließen des Netzkabels an eine Steckdose geregelt.

Aufstellung

Bei Aufstellung des W-3000 Serie Controllers auf einer ebenen Oberfläche, zum Beispiel auf einer Tischplatte:

1. Bringen Sie die vier Gummifüße an der Unterseite des Geräts an.
2. Bringen Sie die Seitenabdeckungen an, indem Sie sie an ihrem Platz einrasten lassen.
3. Stellen Sie das Gerät auf einer festen, ebenen Oberfläche auf.

Erstmalige Einrichtung und Netzwerkkonnektivität

Nach Abschluss der physischen Installation führen Sie das erstmalige Setup auf dem Controller aus, um die IP-Adresse und andere grundlegende Systeminformationen zu konfigurieren. Ausführliche Anweisungen finden Sie im ArubaOSQuick Start Guide (Kurzanleitung) für die auf Ihrem Controller installierte Softwareversion.

Ausbau

So entfernen Sie den W-3000 Serie Controller aus einem Rack-System (19 Zoll/48,26 cm):

1. Um den Controller von der Stromversorgung zu trennen, ziehen Sie das Netzkabel aus der Steckdose.
2. Trennen Sie alle anderen Kabel oder Geräte, die an den Controller angeschlossen sind.
3. Lösen Sie die vier Rack-Montageschrauben, mit denen der Controller im Rack gesichert ist.
4. Nehmen Sie den Controller aus dem Rack-System.

Physische Spezifikationen

- Abmessungen des Geräts (ohne Rack-Montagchalterungen) (HxBxT):

■ Alle Modelle: 44 mm x 351 mm x 297 mm

Gewicht des Geräts (mit Rack-Montagehalterungen):

W-3200: 3,2 kg
• W-3400/W-3600: 3,4 kg
• Abmessungen für Versand (BxHxT):

■ Alle Modelle: 165 mm x 462 mm x 419 mm

- Versandgewicht:

■ W-3200: 4,3 kg
■ W-3400/W-3600: 4,4 kg

Stromversorgungsspezifikationen

Stromverbrauch

• W-3200: 35 W maximal
• W-3400: 45 W maximal
• W-3600: 60 W maximal

Energiespezifikationen (AC-Eingangsanforderungen)

W-3200:
■ AC-Eingangsspannung: 90-264 V\~, Universalcingang
■ AC Eingangstrom: 1,5 A
■ Eingangsfrequenz: 47-63 Hz
W-3400/W-3600:
■ AC-Eingangsspannung: 90-264 V\~, Universaleingang
■ AC Eingangsstrom: 2,2 A
■ Eingangsfrequenz: 47-63 Hz

Betriebsspezifikationen

• Temperatur bei Betrieb: 0°C bis 40°C
- Luftfeuchtigkeit bei Betrieb: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend

Lagerungsspezifikationen

• Temperatur bei Lagerung: 0°C bis 50°C
- Luftfeuchtigkeit bei Lagerung: 5% - 95% (relative Luftfeuchtigkeit), nicht kondensierend

Sicherheits- und Zulassungsbestimmungen

Dell stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für Hardwareprodukte von Dell enthält. Das Dokument „Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information“ haben Sie mit diesem Produkt erhalten.

Vorsicht: Die Verwendung von Bedienelementen, die Änderung von Einstellungen und die Durchführung von Schritten, die in diesem Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher Strahlung führen.

Dieses Produkt entspricht 21 CFR Kapitel I, Unterkapitel J, Teil 1040.10, und IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000.

Zur fortgesetzten Konformität mit den oben genannten Laser-Sicherheitsstandards sollten in Dell-Produkten nur zugelassene Module der Klasse 1 von unseren anerkannten Anbietern installiert werden.

FCC Class A-Gerät

Dieses Gerät wurde getestet und erfüllt die Bedingungen für ein digitales Gerät der Klasse A gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind dafür ausgelegt, weitgehenden Schutz gegen schädliche Interferenz zu gewährleisten, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese auch abstrahlen; es kann möglicherweise schädliche Funkstörungen verursachen, wenn es nicht den Anleitungen im Handbuch entsprechend installiert und verwendet wird. Beim Betrieb des Gerätes in Wohngebieten können Störungen auftreten. In diesem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen.

Industry Canada

Dieses digitale Gerät der Klasse A entspricht den Bestimmungen der kanadischen Richtlinie ICES-003.

NOM-Informationen (nur Mexiko)

Die folgenden Informationen werden zu dem in diesem Dokument beschriebenen Gerät gemäß den Bestimmungen der offiziellen mexikanischen Standards (NOM) bereitgestellt:

Importeur: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.

Modellnummer: 3200

• Netzstrom: 90-264 V AC
• Frequenz: 47-63 Hz
• Stromverbrauch: 1,5 A

Modellnummer: 3400/3600

• Netzstrom: 90-264 V AC
• Frequenz: 47-63 Hz
• Stromverbrauch: 2,2 A

Ordnungsgemäße Entsorgung von Dell-Geräten

Aktuelle Informationen zur Konformität mit globalen Umweltschutzbestimmungen von Dell-Produkten finden Sie auf unserer Website unter www.dell.com.

RoHS-Richtlinie der Europäischen Union

RoHS

Dell-Produkte erfüllen die RoHS-Richtlinie 2002/95/EC (Restriction of Hazardous Substances, Beschränkung gefährlicher Substanzen). Die RoHS-Richtlinie der EU schränkt die Verwendung gefährlicher Substanzen bei der Herstellung von elektrischen und elektronischen Produkten ein. Insbesondere Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium, Quecksilber, sechswertiges Chrom und Brom gehören laut RoHS-Richtlinie zu den einzuschränkenden Werkstoffen. Für einige Dell-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS-Richtlinie aufgeführt sind Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoIIS-Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser Richtlinien anzuzeigen.
