使用説明書 PowerConnect W3600 DELL

一部の Aruba 製品には、GNU General Public License (GPL)、GNU Lesser General Public License (LGPL)、およびその他のオープンソー スライセンスの対象となるソフトウェアコードを含むサードパーティ製のオープンソースソフトウェアコードが含まれています。使用 されているオープンソースコードは、以下のサイトで参照できます。 http://www.arubanetworks.com/open_source

個人または企業による Aruba Networks, Inc. スイッチングプラットフォームおよびソフトウェアの使用によって生じるその他のベンダ の VPN クライアントデバイスが排除された場合、このアクションに対するその個人または企業の責任の完全な受諾を伴い、これらの ベンダの代理として著作権の侵害に関して Aruba Networks, Inc. に対して適用される可能性のあるすべての合法的なアクションを補償 するものとします。Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 目次 | 3

この序章には、以下の情報が含まれています。 z 「ガイドの概要」（5 ページ） z 「関連ドキュメント」（5 ページ） z 「Dell の連絡先」（5 ページ）

z 第 1 章、「PowerConnect W-3000 シリーズについて」（7 ページ）では、W-3000 シリーズの 3 つのコン トローラ (W-3200、W-3400、および W-3600) の詳細なハードウェアの概要について説明します。 z 第 2 章、「W-3000 シリーズの設置」（13 ページ）では、ラックマウントへの設置手順について説明します。 z 付録 A、「仕様、安全性、および規制準拠」（17 ページ）には、製品の技術仕様、安全性、および規制 順序に関する情報が記載されています。

本書では、Dell コントローラの正常な設置および管理に必要な以下のドキュメントが参照されています。 z 『Dell PowerConnect ArubaOS Quick Start Guide』z 『Dell PowerConnect ArubaOS User Guide』 z 『Dell PowerConnect ArubaOS 5.0 Command Line Reference』 Dell の連絡先 Web サイトサポート

support.dell.com Dell ドキュメント support.dell.com/manuals6 | 本書について Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイドDell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて | 7 第 1 章 PowerConnect W-3000 シリーズ

PowerConnect W-3000 シリーズは、3 つのエンタープライズクラスのワイヤレス LAN コントローラで構成 されています。これらのコントローラは、ワイヤレスアクセスポイント (AP) および空気モニター (AM) を 有線 LAN システムに接続し、制御およびインテリジェントな統合を行います。 PowerConnect W-3000 シリーズには、以下のモデルがあります。 z W-3200 マルチサービスコントローラ W-3200 は、最大 32 のキャンパス接続された AP をサポートします。 z W-3400 マルチサービスコントローラ W-3400 は、最大 64 のキャンパス接続された AP をサポートします。 z W-3600 マルチサービスコントローラ W-3600 は、最大 128 のキャンパス接続された AP をサポートします。

W-3000 シリーズには、ArubaOS 5.0.2 以降が必要です。 パッケージチェックリスト z W-3000 シリーズ z AC 電源コード（国固有）z ラックマウント用ブラケットz フラットシリアルケーブル (RJ-45)z ゴム足（テーブルトップ展開用） z シリアルコンソールポートアダプタ (RJ-45 から DB9 への変換用） z 『Dell PowerConnect ArubaOS Quick Start Guide』z 『エンドユーザー使用許諾契約』(EULA) z 『Safety, Environmental, and Regulatory Information (SERI)』ドキュメント z 『Warranty and Support Information (WSI)』ドキュメント メモ: 機能に関連する AP ライセンスは、AP のアップグレードライセンスとは別に個々にカウントされます。ソフト ウェアライセンスオプションおよびサポート容量の詳細については、Dell 代理店に問い合わせてください。 メモ: マスタコントローラ、その冗長マスタコントローラ、およびそのすべてのローカルコントローラは、同じArubaOS バージョン上で実行する必要があります。ネットワークをアップグレードして、ネットワークに W-3000 シリーズを インストールした場合、コントローラのソフトウェアバージョンが残りのネットワークと一致することを確認してく ださい。コントローラのバージョンがネットワークをアップグレードした後のバージョンよりも前のものである場 合、コントローラのコードをアップグレードして残りのネットワークに一致させる必要があります。8 | PowerConnect W-3000 シリーズについて Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド

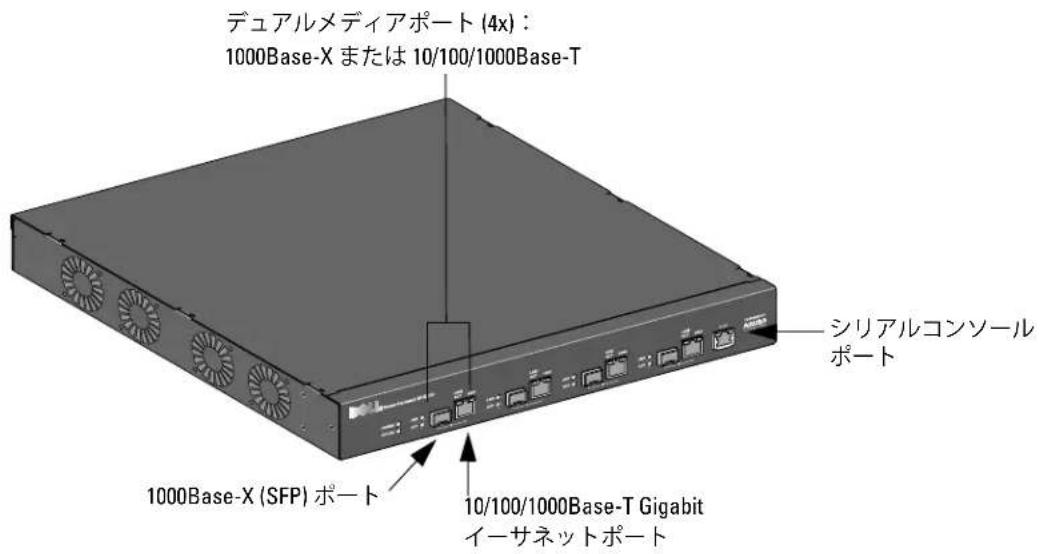

W-3000 シリーズの物理ハードウェアモデルの概要は、シリーズ内の 3 つのモデルのすべてに該当します。 3 つのコントローラモデルの間の違いは、購入したライセンスレベルにより異なります。この章の図で示 すコントローラモデルは、W-3200 です。 図 1 W-3200 の前面 1000Base-X (SFP) ポート ファイバ接続専用の 4 つの 1000Base-X コンビネーションポートは、Dell SFP (mini-GBIC) と組み合わせて 使用するよう設計されています。 互換 SFP モジュールを購入する場合、詳細については、Dell 代理店に問い合わせてください。 メモ: 内容が違っている場合、不足している場合、または破損している場合は、サプライヤに連絡してください。必 要な場合は、元の梱包資材および箱を使用して（可能な場合）パッケージを梱包し、サプライヤに返送してください。 メモ: W-3000 シリーズと一緒に使用できるオプションアクセサリ (SFP モジュールなど）は別売りです。詳細について は、Dell 代理店に問い合わせてください。

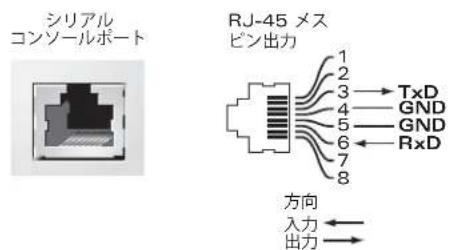

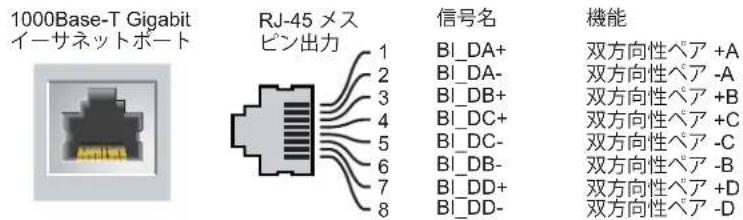

1000Base-X (SFP) ポート デュアルメディアポート (4x)： 1000Base-X または 10/100/1000Base-T メモ: 0 〜 3 のポートはデュアルメディアポートで、1000Base-X または 10/100/1000Base-T 接続のいずれかで使用できま す。しかし、1000Base-X ファイバ接続が 10/100/1000Base-T 銅線接続よりも優先されます。1000Base-X インターフェイ スのリンクが検出された場合、10/100/1000Base-T 接続は無効になります。 メモ: Dell は、そのコントローラシステム内の Dell 光ファイバをテストおよびサポートします。サードパーティ製の 光ファイバはテストおよびサポートされません。したがって、Dell はサードパーティ製の光ファイバが適切に機能す ることを保証しません。Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて | 9 10/100/1000Base-T Gigabit イーサネットポート 4 つの 10/100/1000Base-T Gigabit Ethernet (RJ-45) ポートがあります。Gigabit イーサネットは 8 つのすべて のワイヤを使用し、各ポートは双方向で使用されます。したがって、同じペアがデータの送受信に使用さ れます。図 2 は、RJ-45 コネクタの CAT-5 ピン出力を示します。CAT-5 ピン出力では、10/100/1000Base-T Gigabit イーサネットポートで、1/2、3/6、4/5、7/8 のペアを構成します。 図 2 Gigabit イーサネットポートピン出力 シリアルコンソールポート シリアルコンソールポートは、ローカル管理を直接行うターミナルに接続するために提供されています。 ポートの RJ-45 メスコネクタには、RS-232 シリアルケーブル（オスコネクタ）を接続できます。 図 3 シリアルコンソールポートピン出力 シリアルコンソールポートの通信設定を表 1 に示します。 シリアルコンソールポートアダプタ モジュラアダプタを使用して、RJ-45（メス）コネクタを DB9（メス）コネクタに変換できます。詳細に ついては、図 4 を参照してください。 表 1 コンソールターミナル設定 ボーレート データビット パリティ ストップビット フロー制御

TxD GND RxD RJ-45 メス

GND 注意: アクセスポイント (AP) をシリアルコンソールポートに接続しないでください。シリアルコンソールポートは、 RS-232 デバイスとのみ互換性があります。RS-232 以外のデバイス (AP など）はサポートされません。10 | PowerConnect W-3000 シリーズについて Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 図 4 RJ-45（メス）から DB9（オス）へのモジュラアダプタ変換 図 5 は W-3200 の背面を示します。 図 5 W-3200 の背面 AC 電源ソケット W-3000 シリーズは、内蔵 AC 電源をサポートし、ユニット背面の AC 電源ソケットに AC 電源コード（国 固有）を接続できます。電源仕様の詳細については、17 ページの「電源管理仕様」 を参照してください。 LED ステータスインジケータ 表 2 W-3000 シリーズ LED ステータスインジケータ LED 機能 インジケータ ステータス POWER

点灯（緑） デバイス運用中 点灯（赤） デバイス障害 点灯（黄色） デバイスでソフトウェアの

LNK 1000Base-X ポート リンクステータスイン

TxD GND RxD RJ-45 メス

AC 電源ソケットDell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて | 11

ACT 1000Base-X ポート アクティビティステー

点滅 緑） ポートでデータの送受信中 消灯 アクティビティなし LNK/ACT 10/100/1000Base-T ポート リンク / アクティビ

点灯（緑） リンク確立済み 点滅 緑） ポートでデータの送受信中

1000 10/100/1000Base-T ポート インターフェイス速度

点灯（緑） 1000 Mbps インターフェイス速

消灯 100 Mbps インターフェイス速

表 2 W-3000 シリーズ LED ステータスインジケータ LED 機能 インジケータ ステータス12 | PowerConnect W-3000 シリーズについて Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイドDell PowerConnect W-3000 シリーズコントローラ | 設置ガイド W-3000 シリーズの設置 | 13 第 2 章 W-3000 シリーズの設置 Dell PowerConnect W-3000 シリーズを設置するには、以下の工具および機器が必要です。 z ラックマウント用ブラケット 2 つ（テーブルトップへの設置の場合は不要です）z 適切なドライバーz AC 電源コード（国固有）

z 6-32 x 1/4" のプラスネジ (6 本同梱） z 12-24 x 5/8" のプラスネジ (4 本同梱）

z 6-32 x 1/4" のプラスネジ (6 本同梱） z M6 x 20mm のプラスネジ (4 本同梱） z M6 ケージナット (4 つ同梱）または M6 ケージクリップ (4 つ同梱） テレコムラックへの設置 W-3000 シリーズを 19 インチ (48.26 cm) ラックシステムに設置するには：

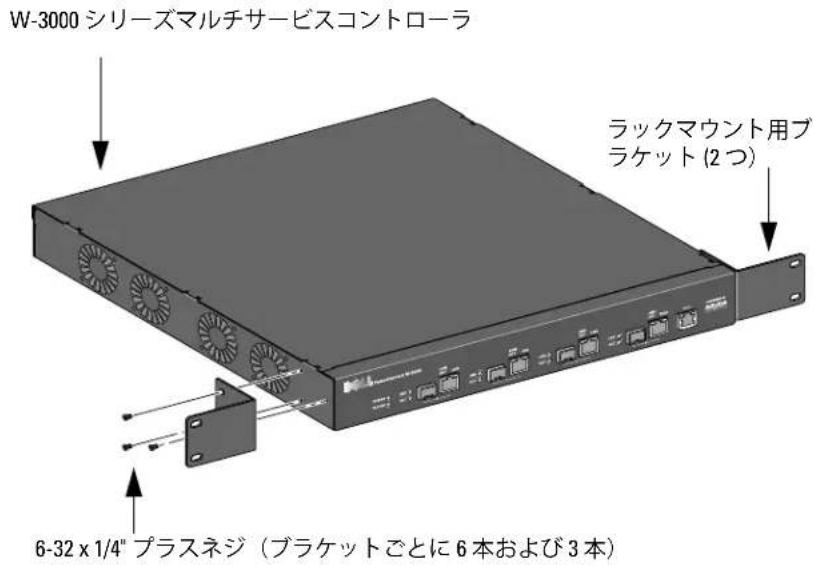

1. ラックマウント用ブラケットをコントローラ側面のマウント用穴に配置します (図 1 を参照）。

2. 3 本の 6-32 x 1/4" プラスネジおよび適切なドライバーを使用して、ブラケットをコントローラに固定し

3. コントローラの反対側の側面で同じ手順を繰り返します。

警告: 以下の手順を実行する前に、コントローラに付属している安全のしおりを確認してください。14 | W-3000 シリーズの設置 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 図 1 ラックマウント用ブラケット

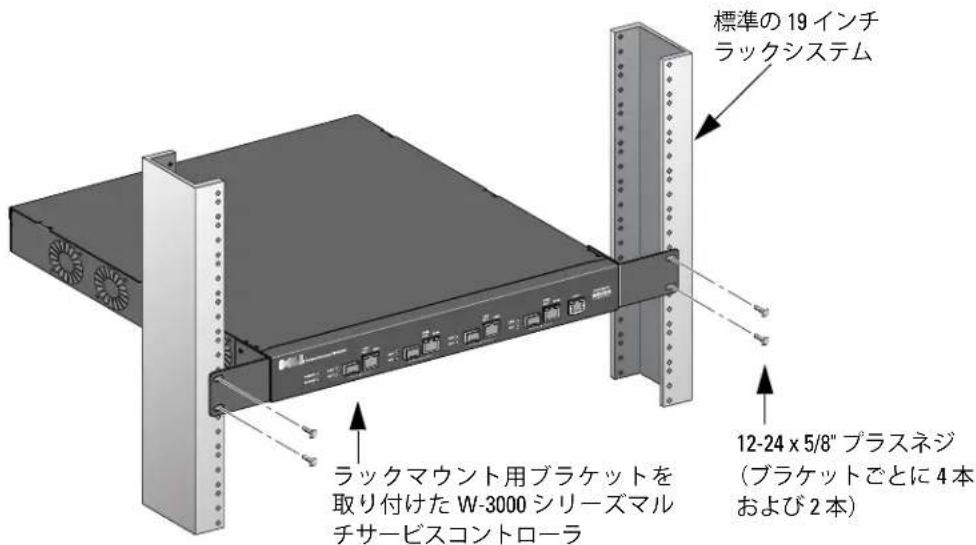

4. 4 本の 12-24 x 5/8" プラスネジおよび適切なドライバーを使用して、組織のラックシステムにコント

ローラを取り付けます (図 2 を参照）。 図 2 ラックマウント設置

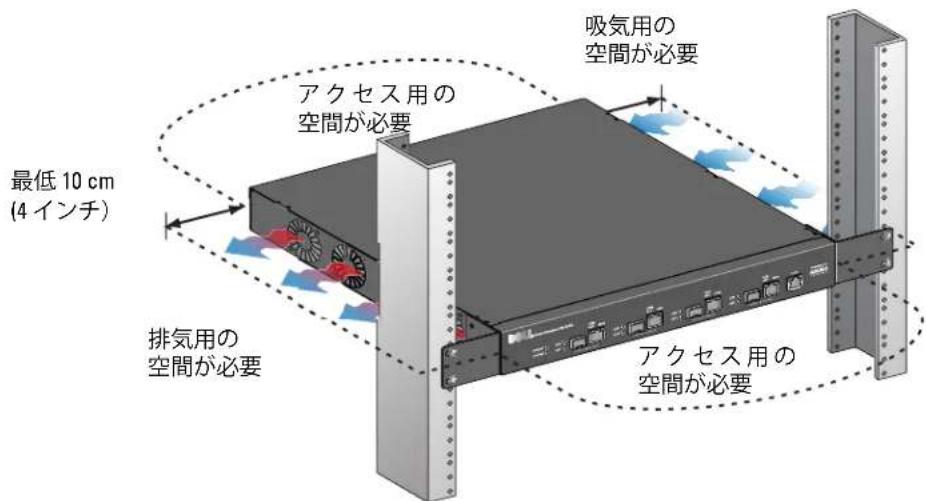

5. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図 3 を参照）。

6. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、

ユニットの前後の空間を空けておきます (図 3 を参照）。

ラケット (2 つ） W-3000 シリーズマルチサービスコントローラ 6-32 x 1/4" プラスネジ（ブラケットごとに 6 本および 3 本） 標準の 19 インチ

12-24 x 5/8" プラスネジ （ブラケットごとに 4 本 および 2 本） ラックマウント用ブラケットを 取り付けた W-3000 シリーズマル チサービスコントローラDell PowerConnect W-3000 シリーズコントローラ | 設置ガイド W-3000 シリーズの設置 | 15 図 3 吸気と排気の要件

7. AC 電源コード（国固有）をユニット背面に接続します。

8. 電源コードの反対側を電源コンセントに接続してコントローラに給電します。

サーバーラックへの設置 W-3000 シリーズコントローラを 19 インチ (48.26 cm) サーバーラックシステムに設置するには：

1. ラックマウント用ブラケットをコントローラ側面のマウント用穴に配置します (図 1 を参照）。

2. 3 本の 6-32 x 1/4Åh プラスネジおよび適切なドライバーを使用して、ブラケットをコントローラに固定

3. コントローラの反対側の側面で同じ手順を繰り返します。

4. 4 つのケージナットを取り付けます。

a. ケージ下部（レール背面の四角い開口部の上）に挿入します。 b. ケージナット設置工具の小さい端をレールの開口部に前面から挿入し、ケージナットの上部に工具

c. ケージナットをレールの方向に押し、ケージナットの上部が固定されるまで工具を上に向けて自分 の方向に引っ張ります。

5. 4 本の M6 x 20mm プラスネジおよび適切なドライバーを使用して、組織のラックシステムにコント

6. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図 3 を参照）。

7. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、ユ

ニットの前後の空間を空けておきます (図 3 を参照）。

8. AC 電源コード（国固有）をユニット背面に接続します。

9. 電源コードの反対側を電源コンセントに接続してコントローラに給電します。

最低 10 cm (4 インチ） メモ: 次の手順は、スレッドなしの四角い穴のラックにコントローラを設置する方法を示します。スレッドなしの丸 い穴のラックの場合、付属するクリップナットを使用してください。 メモ: W-3000 シリーズには、電源スイッチがありません。ユニットへの給電は、電源コードを電源コンセントに接続 することによって制御します。16 | W-3000 シリーズの設置 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド

W-3000 シリーズをテーブルトップなどの平面に展開するには：

1. 4 つのゴム足をユニット下部に挿入します。

初期設定およびネットワーク接続 物理的な設置が完了したら、コントローラで初期セットアップを実行し、IP アドレスおよびその他の基本 システム情報を設定します。ご使用のコントローラにインストールされているソフトウェアバージョンで の詳細および手順については、『ArubaOS Quick Start Guide』を参照してください。

W-3000 シリーズを 19 インチ (48.26 cm) ラックシステムから取り外すには：

1. 電源コードを電源コンセントから取り外して、コントローラの電源を切断します。

2. コントローラに接続されているその他のケーブルまたはデバイスを取り外します。

3. 組織のラックシステムにコントローラを固定している 4 本のラックマウント用ネジを緩めます。

4. ラックマウントからユニットを取り外します。Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 仕様、安全性、および規制準拠 | 17

z デバイスの寸法（ラックマウント用ブラケットを除く）（高 x 幅 x 奥行）： すべてのモデル：1.75" x 13.8" x 11.7" すべてのモデル：44 mm x 351 mm x 297 mm デバイスの重量（ラックマウント用ブラケットを除く）： z W-3200：7.1 lbs/3.2 kg z W-3400/W-3600：7.4 lbs/3.4 kg z 出荷時の寸法（高 x 幅 x 奥行）： すべてのモデル：6.5" x 18.2" x 16.5" すべてのモデル：165 mm x 462 mm x 419 mmz 出荷時の重量： W-3200：9.4 lbs/4.3 kg W-3400/W-3600：9.7 lbs/4.4 kg

z W-3200：最大 35 Wz W-3400：最大 45 Wz W-3600：最大 60 W 電源仕様 (AC 入力要件） z W-3200： AC 入力電圧：90 〜 264 V 以上（ユニバーサル入力） AC 入力電流：1.5 A AC 入力周波数：47 〜 63 Hz z W-3400/W-3600： AC 入力電圧：90 〜 264 V 以上（ユニバーサル入力） AC 入力電流：2.2 A AC 入力周波数：47 〜 63 Hz

z 運用温度範囲：0℃ 〜 40℃ (32°F 〜 104°F) z 運用湿度範囲：5% 〜 95% (RH)、結露なし18 | 仕様、安全性、および規制準拠 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド

z 保管温度範囲：0℃ 〜 50℃ (32°F 〜 122°F) z 保管湿度範囲：5% 〜 95% (RH)、結露なし

Dell は、国固有の規制および追加の安全性と規制情報を含む多言語ドキュメントをすべての Dell ハード ウェア製品で提供しています。『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』ドキュメントは、本製品に含まれています。 本製品は、21 CFR Chapter 1, Subchapter J, Part 1040.10、および IEC 60825-1: 1993、A1: 1997、A2: 2001、 IEC 60825-2: 2000 に準拠しています。 上記のレーザーに関する安全性標準への継続的に準拠するため、Dell 製品には Dell 認定ベンダの承認済み Class 1 モデルのみが使用されています。 FCC Class A デバイス この機器は、FCC 規則の Part 15 に準じた Class A デジタルデバイスの制限に関する試験に適合していま す。これらの制限は、商用環境で機器を使用するときに有害な干渉が発生することを防止するために設定 されています。この機器は、無線周波数エネルギーを生成および使用し、および無線周波数エネルギーを 放射する可能性があります。設置マニュアルに従って設置および使用しない場合、無線通信で有害な干渉 が発生することがあります。この機器を住宅地で使用した場合に有害な干渉が発生すると、ユーザーの自 費で干渉を修正する必要が生じることがあります。 カナダ産業省競争政策局 この Class A デジタル機器は、Canadian ICES-003 に準拠しています。 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. CLASS 1 LASER PRODUCT 注意: 本書に記載されているもの以外のコントロールまたは手順を使用した場合、危険な無線放射が発生する ことがあります。Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 仕様、安全性、および規制準拠 | 19 NOM に関する情報（メキシコのみ） 以下の情報は、本書に記載されているデバイスに関する公式なメキシコ標準 (NOM) の要件への準拠に関

輸入業者： Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. モデル番号：3200 z 供給電圧：90 〜 264 V AC z 周波数：47 〜 63 Hz z 電流消費：1.5 A モデル番号：3400/3600 z 供給電圧：90 〜 264 V AC z 周波数：47 〜 63 Hz z 電流消費：2.2 A Dell 製機器の適切な廃棄 Global Environmental Compliance および Dell 製品に関す最新情報については、www.dell.com を参照してく

欧州連合 RoHS Dell 製品は、EU Restriction of Hazardous Substances Directive 2002/95/EC (RoHS) に も準拠しています。EU RoHS は、電気機器および電子機器の製造における特定の危 険物質の使用を制限する指令です。特に、RoHS 指令で制限されている物質は、鉛 （印刷基盤アセンブリで使用されるはんだを含む）、カドミウム、水銀、六価クロム、およびブロムです。 一部の Dell 製品は、RoHS 指令の付録 7 に記載されている例外の対象です（印刷基盤アセンブリで使用す るはんだの鉛）。左側に示す “RoHS” のラベルが添付された製品およびパッケージは、この指令に準拠し ていることを示します。2010 年 7 月 | 0510762-MU-01 Dell PowerConnect W-3000 シリーズコントローラ 設置ガイドDell PowerConnect W-3000 시리즈 컨트롤러 설치 안내서Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 0510762-MU-01 | 2010년 7월
