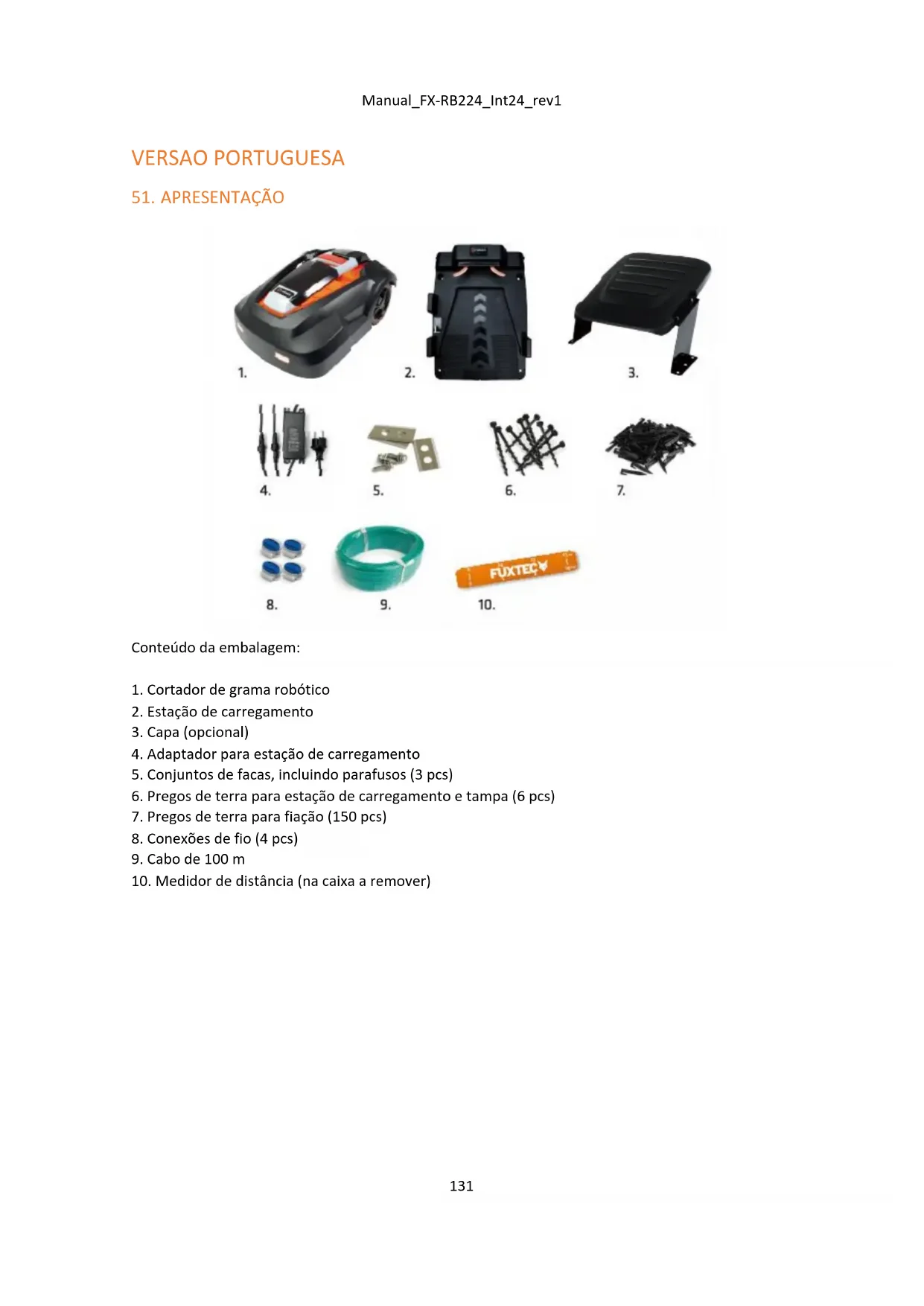

Conteúdo da embalagem:

1. Cortador de grama robótico

2. Estação de carregamento

4. Adaptador para estação de carregamento

5. Conjuntos de facas, incluindo parafusos (3 pcs)

6. Pregos de terra para estação de carregamento e tampa (6 pcs)

7. Pregos de terra para fiação (150 pcs)

10. Medidor de distância (na caixa a remover)Manual_FX-RB224_Int24_rev1

Introdução Parabéns pela sua escolha deste produto de qualidade excecional. O cortador de grama robótico é um cortador de grama alimentado por corrente contínua (bateria) que usa um microcomputador, temporizador e sensores para alcançar uma operação autônoma e autônoma dentro de uma área de jardim definida. Destina-se principalmente a cortar e cuidar do relvado em casas particulares. Para obter os melhores resultados do seu cortador robótico RM18, precisa de saber como funciona. Este manual do proprietário contém informações importantes sobre o cortador, como instalá-lo e como usá-lo. Em caso de dúvida, pode procurar mais informações no nosso website www.fuxtec.de. Símbolos utilizados no cortador de relva robótico Os seguintes símbolos são indicados no cortador de grama robótico:

Leia atentamente o manual do utilizador para poder utilizar o cortador de relva robótico corretamente. Para utilizar o cortador de relva de forma segura e eficiente, os avisos e precauções de segurança deste manual do proprietário devem ser seguidos cuidadosamente. A inspeção e a manutenção devem ser efetuadas com o interruptor de alimentação (0) desligado. Durante a operação, os objetos podem ser jogados para longe do cortador. Mantenha uma distância segura da máquina durante a operação. Cuidado. Certifique-se de manter as mãos e os pés afastados das lâminas rotativas Não utilize o cortador de relva como meio de transporte. Mantenha distância suficiente do cortador e certifique-se de que as crianças e animais de estimação não podem chegar perto do cortador.Manual_FX-RB224_Int24_rev1

Leia atentamente as instruções de utilização antes de utilizar. Certifique-se de mantê-los para referência futura. Leia atentamente as instruções. Familiarize-se com os controles e o uso adequado da máquina. Nunca deixe que pessoas que não estão familiarizadas com estas instruções ou crianças usem a máquina. Os regulamentos locais podem limitar a idade do operador. O operador ou utilizador é responsável por quaisquer acidentes ou perigos que ocorram a outras pessoas ou aos seus bens. Preparação

• Mantenha sempre o adaptador limpo e num local seguro.

• Certifique-se de que os fios de limite estão instalados corretamente e de acordo com os regulamentos

• Inspecione regularmente a área de trabalho do robô e remova todas as pedras, paus, fios, ossos e outros detritos.

• Verifique regularmente se as lâminas, os parafusos da lâmina e a placa da lâmina não estão desgastados ou danificados. Substitua lâminas e parafusos desgastados ou danificados em conjuntos para manter o equilíbrio correto.

Durante a utilização

• Mantenha as mãos e os pés afastados de peças/lâminas rotativas.

• Nunca levante ou carregue uma máquina enquanto o motor estiver em funcionamento.

• Desligue o botão liga/desliga (0): - Antes de remover um obstáculo na frente da máquina - Antes de verificar, limpar ou trabalhar na máquina. Importante: Não deixe a máquina trabalhar sozinha se souber que animais de estimação, crianças ou pessoas estão por perto.

Manutenção e armazenamento:

• Em nenhuma circunstância deve limpar a parte inferior do cortador com água corrente. Só deve ser limpo com uma escova/um pano (com um máximo de um pano ligeiramente húmido).

• Todas as porcas, parafusos e parafusos devem ser apertados para que a máquina esteja em condições de trabalho seguras.

• As peças gastas ou danificadas devem ser substituídas por razões de segurança.

• Certifique-se de que apenas peças autorizadas são usadas ao substituir facas e parafusos.

• Certifique-se de que as baterias estão carregadas apenas com o carregador/adaptador correto recomendado pela Fuxtec. O uso inadequado pode resultar em choque elétrico,Manual_FX-RB224_Int24_rev1

• Em caso de fuga da bateria, lave com água ou neutralizador e procure ajuda médica em caso de contacto visual, etc.

• A manutenção da máquina deve ser realizada de acordo com as instruções do fabricante. Por favor, note também o ponto: manutenção e armazenamento de inverno.

Determinação da área de trabalho: Para que o robô corte na área desejada - e apenas nesta área - você precisa marcar a área com um fio de fronteira. Antes de começar, é importante fazer um esboço da área de trabalho do robô e dos "obstáculos" que ele irá contornar, que por isso também devem ser marcados com fios de fronteira. O fio limite deve ser colocado de modo a que a distância entre o cortador de relva robótico e o fio limite nunca seja superior a um máximo de 15 metros. Se o seu vizinho também tiver um cortador de relva robótico, é importante que coloque o seu fio limite e estação de ancoragem a pelo menos 100 cm de distância do fio limite do seu vizinho. Para obter o sinal máximo, recomendamos que não coloque mais de 400 m de cabo. Para evitar problemas mais tarde, você deve prestar muita atenção ao esboço, a fim de colocar o fio limite corretamente.

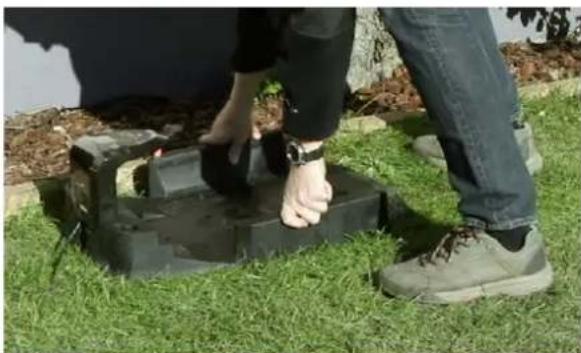

Posicionamento da estação de carregamento Comece por colocar a estação de carregamento no seu esboço a uma distância razoável da sua tomada exterior (230V). O cabo de alimentação da estação de carregamento tem 8 m de comprimento. É importante colocar a tampa para que o indicador LED da estação de carregamento fique sob a tampa.

IMPORTANTE: Antes de instalar o cortador de grama robótico, corte o gramado até uma altura máxima de 3cm com seu cortador convencional. Isso evitará a mensagem de erro E8 (grama muito alta).Manual_FX-RB224_Int24_rev1

A estação de carregamento deve ser colocada numa superfície firme e plana, com a seta "IN" na estação de carregamento apontada para a área de trabalho.

Evite colocar a estação de carregamento:

• num canto do relvado,

• em zonas baixas onde a estação de carregamento ou o cortador de relva robótico possam ser danificados por poças,

• debaixo de uma árvore alta por causa do perigo de relâmpagos Nota: É importante que o adaptador e a ficha elétrica estejam sempre seco! Em frente à estação de carregamento, você precisa planejar 2 m de espaço livre sem obstáculos para que o dispositivo possa retornar facilmente à estação. É necessário um espaço livre de 1 m atrás da estação de carregamento. Colocação do fio limite

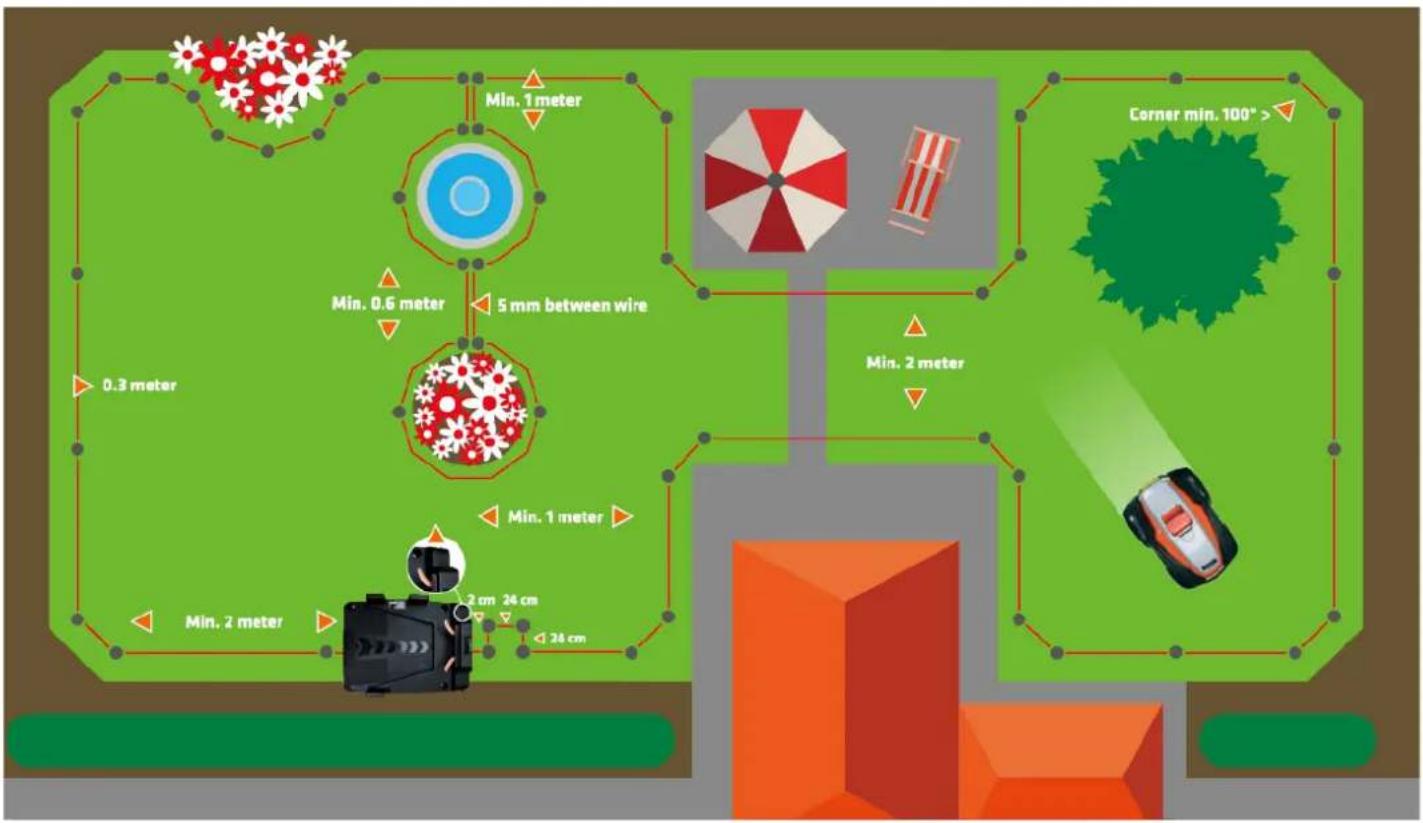

• O fio limite deve ser conectado para formar um cabo contínuo sem interrupções ou travessias. 100 m de cabo estão incluídos.

• Deve haver um máximo de 1 m entre cada estaca. 150 estacas estão incluídas.

• Não forme cantos de ângulo reto (90°). Os cantos devem ter pelo menos 100° (ver desenho).

• O fio limite deve ser colocado a 35cm da linha limite do gramado.Manual_FX-RB224_Int24_rev1

• Forme ilhas circulando obstáculos, como canteiros, com o fio de fronteira, se você não quiser que seu robô corte dentro dessa área. Os cabos de entrada e de saída devem estar separados por um máximo de 5 mm.

• As pedras podem ser facilmente abordadas pelo seu cortador de grama robótico se forem tão pesadas que o robô não as mova. No entanto, se a pedra tiver uma superfície inclinada que o robô possa escalar acidentalmente, deve remover a pedra da área de trabalho ou colocá-la verticalmente com uma altura mínima de 15 cm.

• Se você tem árvores que têm raízes saindo do solo, essas áreas devem ser fechadas com arame limite para proteger as árvores. Se não houver raízes visíveis, não há necessidade de um fio de fronteira.

• Se o fio limite for colocado sob ramos baixos de arbustos ou árvores, você deve cortar os galhos para que eles não obstruam o livre funcionamento do cortador. Ao mesmo tempo, esses galhos podem fazer com que o sensor de chuva seja ativado quando gotas de chuva dos galhos atingem o robô. Neste caso, o robô regressa à estação de carregamento mesmo em tempo seco (o símbolo do sensor de chuva é mostrado no visor).

• Se a sua garagem ou caminhos de jardim estiverem nivelados com o seu relvado, o seuManual_FX-RB224_Int24_rev1

cortador de relva robótico pode facilmente passar por cima deles. Mas se você quiser evitar isso, você só precisa de 10 cm entre o fio limite e a garagem. No entanto, se a sua garagem estiver coberta de cascalho ou similar, o cortador robótico não poderá passar por cima dela. Neste caso, você precisará de uma distância de 30 cm entre o fio limite e a entrada de automóveis.

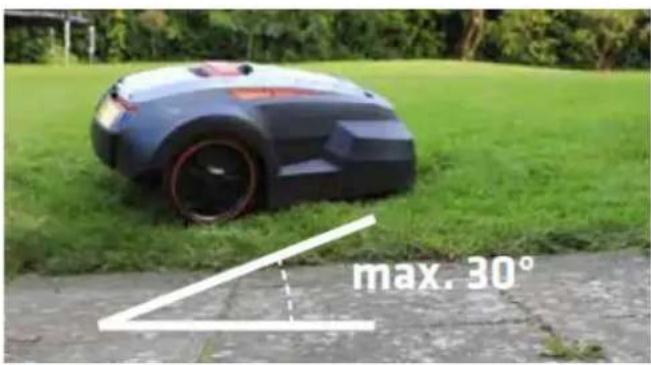

• O cortador de grama robótico é capaz de dirigir em inclinações de até 30° no máximo. Quando a superfície se torna mais íngreme, o robô tem um sensor que o faz parar. Se a superfície inclinar mais de 25° em direção ao fio limite, o robô pode escorregar para fora da área de trabalho quando a grama estiver molhada. Portanto, recomendamos colocar o fio de fronteira até 40 cm da linha de fronteira em tal terreno inclinado.

Prepare os materiais:

• Tire fios de fronteira, conexões de fio, pinos e o medidor de distância da caixa.

• Você também vai precisar de: martelo, alicate, chave inglesa Prepare o relvado:

• A relva não deve ser superior a 60 mm quando o fio limite é inserido. Se for mais alto, recomenda-se cortar o relvado primeiro com um cortador de relva normal. Em seguida, o cabo pode ser colocado o mais próximo possível do solo, o que impede que o cortador de grama robótico corte o cabo e as pessoas tropecem nele. Após um curto período de tempo, o cabo desaparecerá no relvado. Coloque o fio limite:

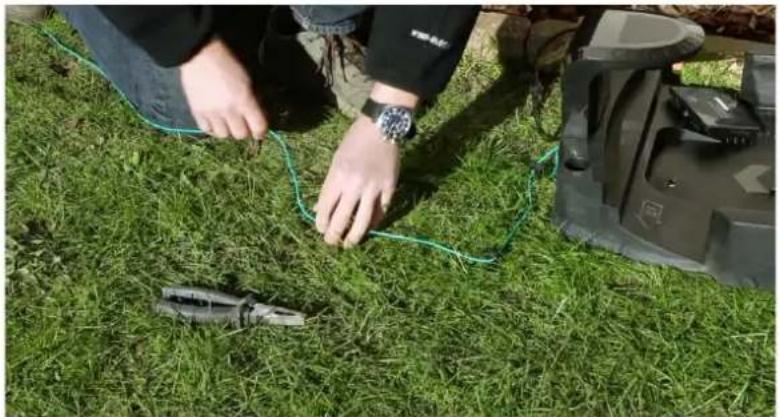

• Coloque a estação de carregamento do robô conforme indicado no seu esboço (lateral) e insira a estaca de partida. Certifique-se de reservar 0,5 m de cabo adicional para a instalação final daManual_FX-RB224_Int24_rev1

estação de ancoragem.

• De acordo com o seu esboço, coloque a fiação solta ao redor da área de trabalho no jardim. Então você pode facilmente ajustá-los à medida que progride.

• Agora você pode começar a inserir os pinos. Com a ajuda de suas caixas personalizadas, mantenha a distância desejada até a borda (35cm). A distância entre as estacas não pode exceder 1 m. Recomendamos colocar os pinos mais próximos uns dos outros nos cantos, que devem ser sempre pelo menos 100°.

• Se houver áreas em seu gramado que você não quer que seu robô corte, envolva a área com fio de limite conforme indicado. Nota: 5 mm no máximo entre o fio limite de entrada e de saída (ver desenho).

• Ligue a última estaca quando estiver de volta à estação de carregamento.

• Se os cabos de 100 m incluídos não são suficientes, você pode comprar mais cabos. Use as conexões de cabo fornecidas para montagem. Você não precisa tirar as extremidades do fio para montagem. Conecte o fio limite à estação de carregamento:

• As conexões de plugue incluídas no escopo de entrega devem ser presas ao cabo com um alicate de nariz plano. Um encaixe muito solto fará com que o cabo caia => Sem ligação

• Quando liga as extremidades do fio à estação de carregamento, existe um fio IN e um fio OUT, conforme indicado. O fio IN é rosqueado através do suporte de fio sob a estação de carregamento e precisa ser conectado ao plugue IN, enquanto o fio OUT precisa ser conectado ao plugue OUT (veja as fotos a seguir).Manual_FX-RB224_Int24_rev1

- a partir de debaixo da estação de carregamento (extremidade do cabo)

- para relvado (início do cabo). Depois de ligar as duas extremidades (IN e OUT), coloque a tampa protetora

• Agora pode ligar a estação de carregamento ao solo.

Carregamento e verificação da estação de carregamento

• Coloque o cortador robótico na estação de carregamento para carregamento, mesmo que o robô tenha sido pré-carregado na fábrica.

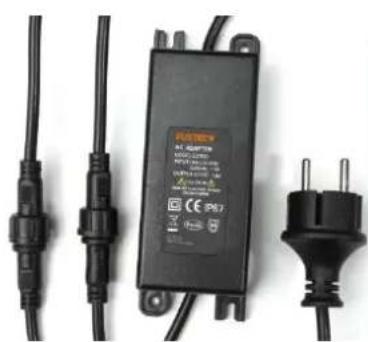

• Ligue o cabo ao adaptador e, em seguida, à fonte de alimentação principal. O indicador LED na estação de carregamento acende-se. RED: Nenhuma conexão com o fio de fronteira, ou o fio limite é interrompido em algum lugar. VERDE INTERMITENTE: Carregamento e ligação correta ao fio limite. CONSTANTE VERDE: Totalmente carregada e corretamente conectada ao fio limite.

• A estação de carregamento já está operacional.Manual_FX-RB224_Int24_rev1

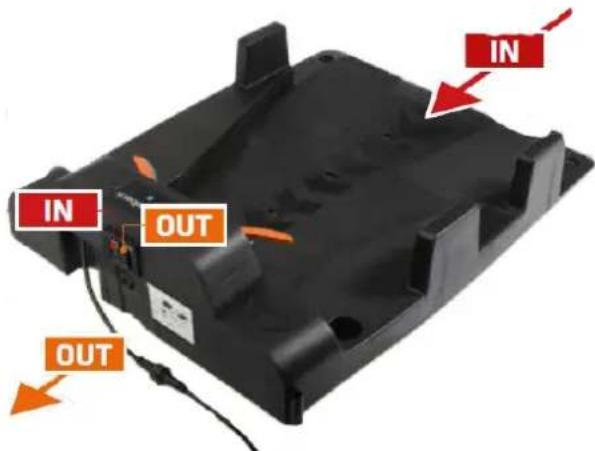

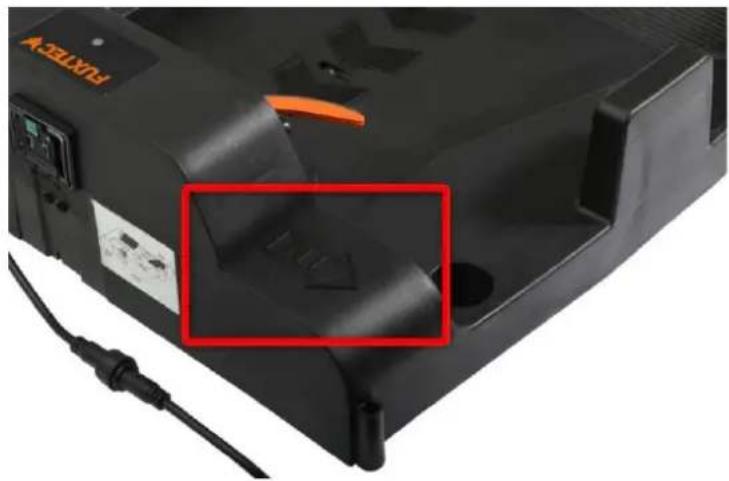

Importante: A seta "IN" na estação de carregamento deve estar sempre na direção da seringa área de trabalho / de frente para o relvado.Manual_FX-RB224_Int24_rev1

55. CONFIGURAÇÃO E INÍCIO

Por favor, remova todos os objetos estranhos, como raízes, pedras, ramos, brinquedos, etc. do gramado. Atitude: Após a instalação e carregamento, você está pronto para fazer o ajuste. O dispositivo pode ser configurado para início manual ou automático.

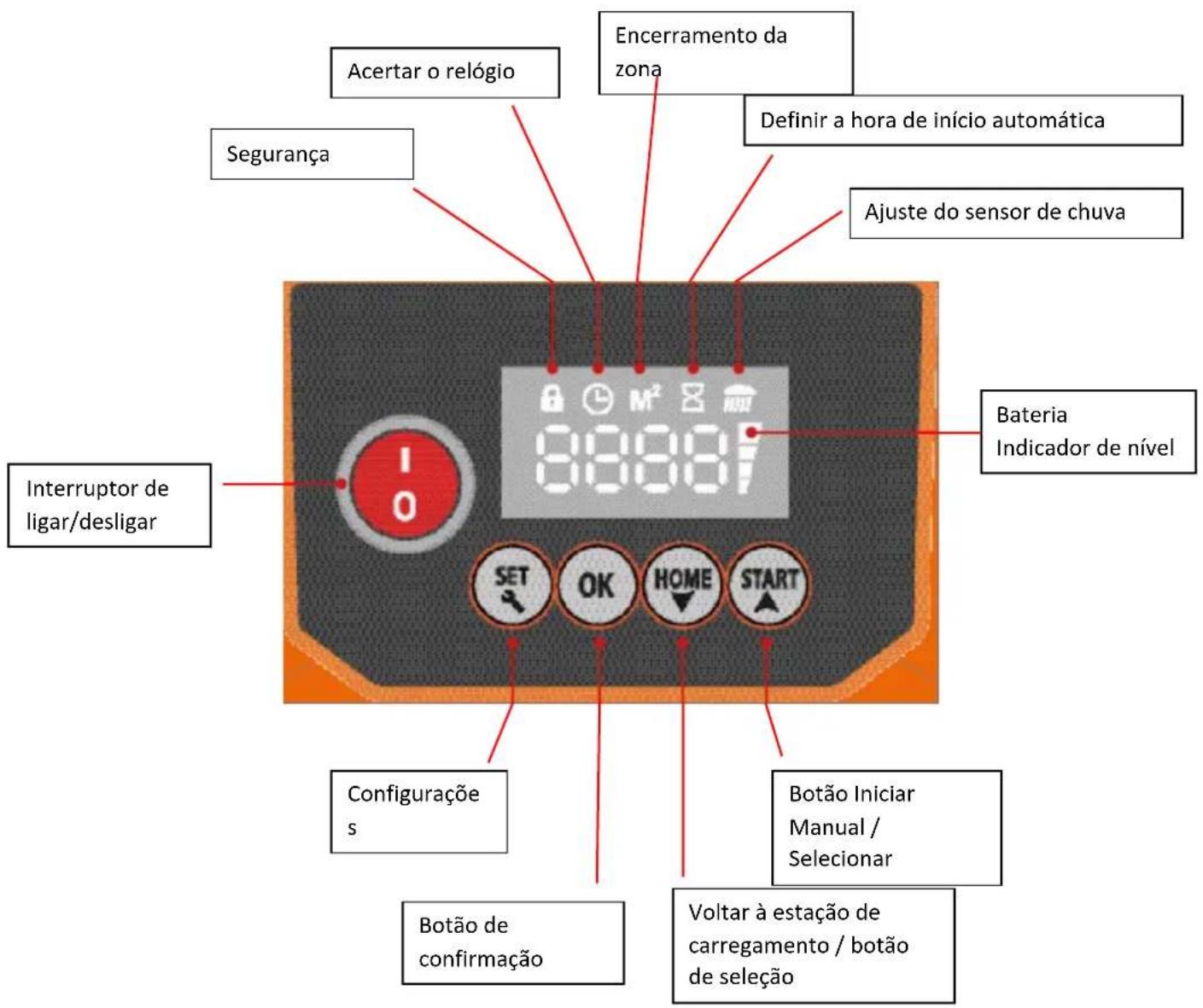

Interruptor de ligar/desligar Segurança Acertar o relógio Encerramento da zona Definir a hora de início automática Ajuste do sensor de chuva Bateria Indicador de nível Configuraçõe

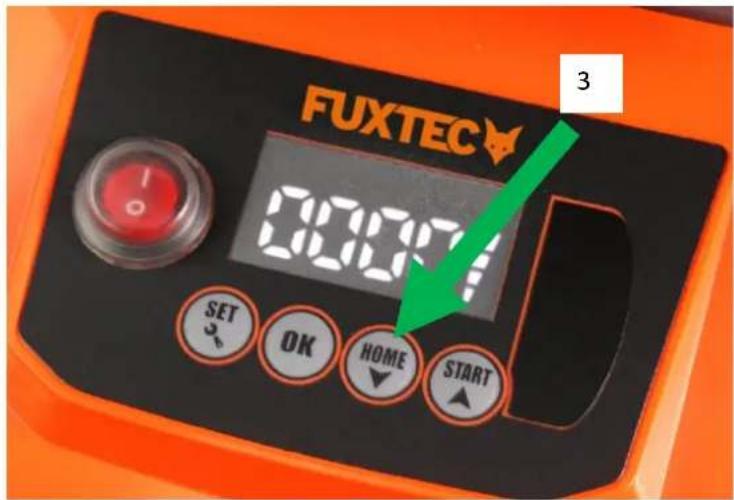

Botão de confirmação Voltar à estação de carregamento / botão de seleção Botão Iniciar Manual / SelecionarManual_FX-RB224_Int24_rev1

• Pressione o botão "SET" até que o ícone do relógio se acenda.

• Digite a hora com as teclas de seleção / teclas de seta ("HOME" e "START") e confirme com o botão "OK".

• Pressione o botão "SET" até que o ícone M² se acenda.

• Use as setas do teclado ("HOME" e "START") para inserir o tamanho da área a ser cortada em passos de 50 m² e confirme com "OK". Início automático

• Pressione "Confirmar" até que a área a ser cortada esteja definida em m² e confirme com "OK". Definir a hora de início automática

• Pressione "SET" até que o ícone da ampulheta se acenda.

• Pressione a hora de início desejada com as teclas de seta ("HOME" e "START") e confirme com "OK".

• Se os 4 dígitos 0000 acenderem constantemente, a hora de início é definida.

• Pressione "START". Nota: Quando o dispositivo terminar o seu ciclo de trabalho, será reiniciado automaticamente ao mesmo tempo 48 horas mais tarde.

• Pressione "START" Definição do código de segurança

• O código de segurança padrão de fábrica é: 0000. Se você quiser manter esse código, siga asManual_FX-RB224_Int24_rev1

• Se você quiser alterar o código, primeiro digite o código de fábrica 0000 + START.

• A máquina sai da estação de ancoragem e começa a funcionar.

• Depois de alguns metros, pressione STOP e o código de erro E1 aparecerá no visor.

• Prima START e mantenha premido o botão START durante 10 segundos até aparecer o código U133 no ecrã.

• Pressione SET. O ícone de cadeado (imagem) pisca. Confirme o código de fábrica 0000 sucessivamente com OK até que os dígitos 0000 estejam sólidos.

• Pressione SET novamente e o ícone de cadeado piscará.

• Agora introduza o seu código de segurança de 4 dígitos escolhido pessoalmente e confirme-o com OK.

• O seu código de segurança pessoal está agora configurado e acende-se constantemente.

• Finalmente, pressione START e o dispositivo continuará a ser executado.

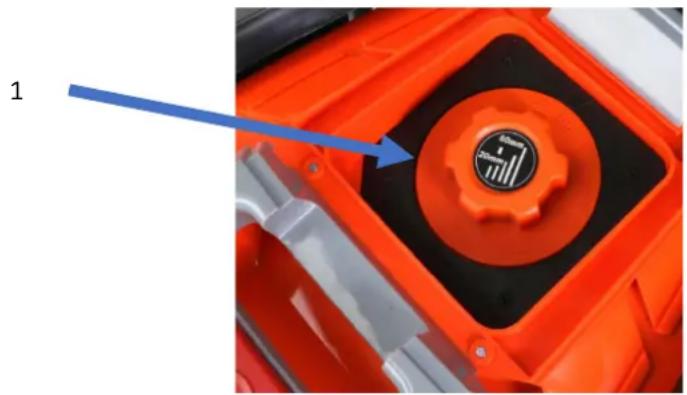

• LEMBRE-SE DO SEU CÓDIGO! Nota: Caso se tenha esquecido do seu código pessoal, o cortador de relva robótico deve ser enviado para a Fuxtec para devolução. Mais botões Altura de corte (1): Ajuste a altura de corte rodando o mostrador (1) Anote os números no mostrador e pare na altura desejada.

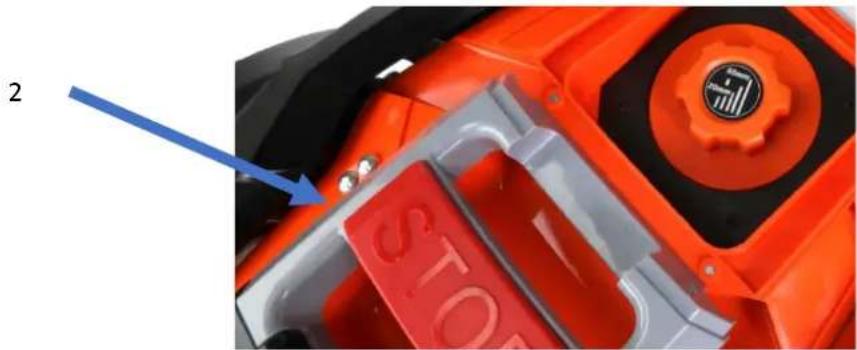

• Pode parar o cortador de relva robótico a qualquer momento premindo o botão de emergência STOP.

• Você também pode usar o botão STOP para substituir a função da máquina. Por exemplo, se você quiser impedir que a máquina dirija ao longo do fio limite todas as vezes: deixe a máquina sair da estação de ancoragem - assim que começar a funcionar, pressione o botão STOP e, em seguida, coloque a máquina contra o fio limite 2 m à frente da estação de ancoragem. 1Manual_FX-RB224_Int24_rev1

• Pressione "START". Nota: O botão Paragem de emergência não elimina as suas definições pessoais.

Nota: O botão HOME não elimina as suas definições pessoais.

Nota: Se apenas uma linha puder ser vista no indicador de nível de bateria, o cortador de grama robótico não tem mais energia suficiente e só pode ser reiniciado na estação de carregamento

• Quando o cortador de grama robótico encontra um obstáculo, ele se retrai e muda de direção para evitar o obstáculo.

• Se ele não encontrar um novo caminho dentro de 3 segundos, a lâmina irá parar.

• Se não encontrar um novo caminho em 10 segundos, o robô desliga-se e requer um reinício manual para voltar a funcionar.

• Em caso de chuva, o robô regressa automaticamente à estação de ancoragem e começa a cortar quando começa o próximo ciclo de trabalho.

• Gotas de chuva de galhos suspensos podem ativar o sensor de chuva; Neste caso, o robô regressa à estação de ancoragem (ver ecrã).

Sensores de elevação:

• Estes sensores estão localizados perto das 2 rodas dianteiras e medem o contacto das rodas com a superfície.

• Se o robô for levantado manualmente ou se uma ou ambas as rodas colidirem com um buraco, o robô desliga-se e tem de ser reiniciado manualmente.

• Uma reinicialização no gramado só pode ser feita se você mover a máquina para que ela tenha uma distância máxima de 50 cm do fio limite.

• Para começar, você precisa selecionar a área e, em seguida, pressione o botão "START". O ciclo de trabalho não é alterado.

Sensor de inclinação:Manual_FX-RB224_Int24_rev1

• Um sensor de 6 eixos está integrado no cortador de relva robótico que mede o ângulo de inclinação em todas as direções.

• Se o ângulo de inclinação exceder 30°, as lâminas são interrompidas imediatamente, mas o robô continua a conduzir.

• Se o ângulo diminuir novamente dentro de 10 segundos, as lâminas recomeçam automaticamente. No entanto, se o ângulo não diminuir dentro de 10 segundos, o cortador desligará e exigirá um reinício manual.

• Uma reinicialização no gramado só pode ser feita se você mover a máquina para que ela tenha uma distância máxima de 50 cm do fio limite

• Para começar, você precisa selecionar a área e, em seguida, pressione o botão "START". O ciclo de trabalho não é alterado.

56. MANUTENÇÃO E ARMAZENAMENTO DE INVERNO:

Para tirar o máximo partido do seu cortador de relva robótico, é importante que inspecione regularmente a máquina e a sua área de corte. Limpeza regular:

• Irá prolongar a vida útil do seu cortador de relva robótico se o mantiver limpo regularmente, removendo folhas, ramos e sujidade. Nota: É muito importante usar APENAS uma escova ou um pano seco para a limpeza. O uso de água pode danificar o sistema elétrico. Capa Superior

• Levante a tampa superior e limpe-a de grama e sujeira com uma escova macia. Você pode limpá-los com um pano úmido (NÃO enxágue com água por causa dos eletrônicos). Parte inferior

• Limpe também a parte de baixo com uma escova macia.

• Em particular, certifique-se de que as facas e o suporte da faca podem girar livremente. Nota: Lembre-se de desligar o botão liga/desliga antes de limpar! Se o cortador de grama robótico frequentemente corre em grama molhada, mais grama se instalará automaticamente na câmara de corte. Isto reduz significativamente o desempenho de corte e, por isso, é muito importante remover a relva. Você também precisa limpar as pás do rotor regularmente para que elas possam girar. CarregamentoManual_FX-RB224_Int24_rev1

• Também precisa de limpar a base de carregamento regularmente, removendo sujidade e relva da placa inferior para evitar um mau contacto entre os contactos de carregamento da base de carregamento e o robô.

• É importante verificar se os respetivos contactos de carregamento estão devidamente ligados entre si.

• Com o tempo, a estação de carregamento pode afundar um pouco à medida que a superfície afunda devido à decomposição da grama.

• Limpe os contactos de carregamento no cortador de relva robótico e na estação de carregamento algumas vezes durante a estação com lixa fina ou lã de aço. É importante certificar-se de que todos os parafusos, parafusos e porcas estão sempre devidamente apertados para que o cortador robótico tenha as melhores condições de trabalho possíveis.

Substituição de peças sobresselentes: Som:

• As lâminas têm 2 bordas cortadas e podem ser giradas se tiverem ficado rombas em uma borda.

• Se ambas as bordas forem contundentes, as lâminas podem ser facilmente substituídas por uma chave de fenda. Nota: Lembre-se de desligar o botão liga/desliga antes de começar a trabalhar no robô.

• Depois de remover o parafuso, é importante remover a grama e outros detritos do suporte da lâmina.

• Em seguida, você pode inserir a nova faca.

• Enrosque o parafuso da faca com firmeza. Verifique se as lâminas podem ser giradas. Nota: É importante que todas as 3 lâminas sejam viradas ou substituídas de uma só vez.

• Geralmente, a duração da bateria é de 5 anos, dependendo da carga de trabalho e manutenção do cortador de grama robótico.Manual_FX-RB224_Int24_rev1

Nota: Utilize sempre peças sobresselentes originais/autorizadas!

• Recomendamos que guarde o cortador robótico e a estação de carregamento numa sala seca e sem geada durante o inverno, depois de remover a relva e outra sujidade (apenas com um pano seco e raspador).

• Limpe cuidadosamente os tentáculos de carga da estação de ancoragem e as placas de cobre da máquina para evitar corrosão. Polir com lã de aço e aplicar um pouco de óleo sem ácido. Nota: Deve carregar o dispositivo de 2 em 2 meses no inverno para prolongar a vida útil do bateria.

Atualização de software Atualize o software via USB:

• Salve o software em um disco USB vazio

• Desligue o cortador de relva robótico e insira a pen USB

• Ligue o cortador de grama robótico e você verá um número piscando na tela.

• Quando o piscar termina, o software foi atualizado com sucesso;

• Desligue o cortador de grama robótico e ligue-o novamente para verificar se o software desejado é exibido na tela.

• Software desejado na tela.

Como um guia rápido no caso de o cortador de grama robótico não estar funcionando corretamente, você pode ver os códigos de erro no dispositivo ou seguir as etapas de solução de problemas abaixo para resolver o problema. Se o erro persistir, entre em contato com o Serviço de Atendimento ao Cliente Fuxtec.

Mensagem de erro no robô: Ecrã Descrição Ação

Interruptor de emergência ativado. Reinicie o robô.

Sensor de elevação ativado. A roda está travada? Remova o obstáculo e reinicie o robô.

O robô está localizado fora da fiação limite. Coloque o robô dentro do fio limite.

O fio limite está quebrado. O LED está piscando vermelho? Repare o fio limite e reinicie o robô.

Consumo de energia no motor de acionamento esquerdo muito alto. A grama é muito alta? Mais de 4 cm? A roda esquerda está travada? Reinicie o robô.

O consumo de energia no motor de acionamento direito é muito alto. A grama é muito alta? Mais de 4 cm? A roda direita está travada? Reinicie o robô.

Sobrecorrente no motor de corte. A grama é muito alta? A placa da faca está bloqueada? Reinicie o robô.

Erro de status de cobrança. Mau funcionamento da bateria. Entre em contato com o serviço de atendimento ao cliente Fuxtec. E10 Sobre/sob tensão. Mau funcionamento da bateria. Entre em contato com o serviço de atendimento ao cliente Fuxtec. E11 Sensor de inclinação ativado. O ângulo de inclinação é superior a 20 graus? Reinicie o robô. E 12 Obstáculo plano. Circule o obstáculo com os fios limítrofes. Reinicie o robô.Manual_FX-RB224_Int24_rev1

O robô não arranca. Sinal disponível O robô está fora do fio de fronteira? O fio limite está conectado corretamente?

O robô não arranca. Sem sinal (estação de carregamento). O fio/fonte de alimentação limite está conectado corretamente?

O robô não arranca. Os contactos de carregamento estão defeituosos. Limpe os tentáculos de carregamento e as placas de cobre. Se a tensão entre

28 - 32 V Entre em contato com o

serviço de atendimento ao cliente Fuxtec.

Tensão da bateria muito baixa. Carregue totalmente o robô.

3) Ative o botão Iniciar.

Solução de problemas adicional Situação Descrição do erro possível problema Resolução de problemas Planung/Instalação O robô não sai da estação de carregamento

O LED da estação de carregamento acende- se a vermelho.

-Verifique se há quebras no fio do limite. -Robô não suficientemente carregado O LED da estação de carregamento pisca a verde.

- Continue a carregar o robô até que o indicador fique verde. Instalação incorreta da estação de carregamento A seta "Em" deve apontar para a área de trabalho. O excesso de cabo é enrolado sob a estação de ancoragem.

Encurte o fio limite para evitar toques e, portanto, interferências.Manual_FX-RB224_Int24_rev1

Corrosão nos contactos de carregamento

Limpe os contactos de carregamento com lã de aço Os contactos de carregamento na estação não tocam corretamente nos contactos de carregamento do robô. Verifique se a estação afundou/ainda está na balança.

O sensor de chuva está ativo Limpe todos os contatos metálicos com combustível

Durante o primeiro passeio ao longo do fio de fronteira, a trilha do robô é anormal ou ele gira em algumas seções em seu caminho. A função para detetar o fio limite é perturbada. Pode haver sinais de interferência estranhos no ambiente, como redes elétricas subterrâneas, equipamentos elétricos de alta potência, etc.

O fio limítrofe mais próximo do seu vizinho deve ser colocado a pelo menos 2 m de distância do seu. Encerre esta área de interferência com o seu fio limite para manter o robô longe desta área.

Ajuste o fio limite para que o robô possa detetar o sinal normalmente.

O robô não se liga aos contactos de carregamento quando regressa à estação de carregamento. Estrutura irregular da estação de carregamento Verifique a estrutura da estação de carregamento com um nível de espírito e alise a superfície do gramado, se necessário.Manual_FX-RB224_Int24_rev1

Primeira utilização O robô para e o indicador de nível de bateria mostra apenas uma linha.

A bateria está vazia

Devolva o robô à estação de carregamento e deixe-o carregar. Nota: Se o indicador do robô estiver verde sólido, a bateria está bem. Se o indicador do robô piscar a verde durante mais de 2 horas, a bateria está defeituosa ou não há contacto entre os contactos de carregamento da estação e os contactos do robô. O robô dirige sobre o fio limite e para perto dele. As rodas podiam estar cobertas de lama e detritos, resultando numa fraca aderência. Limpe as rodas do robô e, se necessário, o relvado.

O ângulo nos cantos do fio limite é inferior a 100° Aumente o ângulo em conformidade. O sinal do fio limite é perturbado Verifique a ligação da ficha para o assento rolhado. Verifique se há quebras no cabo. Durante a utilização normal Ruídos e vibrações fortes As lâminas são contundentes e o sistema de corte fica sem volta.

O disco da lâmina foi danificado.

Rodar ou substituir as linhas de corte. Por favor, faça as duas coisas com todas as lâminas ao mesmo tempo.

Os parafusos para fixar o disco da lâmina estão soltos. Aperte os parafusos correspondentes conscientemente.Manual_FX-RB224_Int24_rev1

Objetos estranhos ficaram entre o disco e a unidade Remova completamente os corpos estranhos.

O robô corre, mas não corta a grama A altura de corte está definida incorretamente. Ajuste a altura de corte adequadamente

O tempo de trabalho normal após cada processo de carregamento tornou- se mais curto. Os contactos de carregamento estão sujos

Limpe cuidadosamente todos os contactos de carregamento.

A capacidade da bateria diminuiu após carregamento e descarregamento frequentes. Para poder voltar a trabalhar de forma eficiente, é necessária uma nova bateria

O robô não sai rotineiramente depois de ativar previamente o sensor de chuva. O sensor de chuva ainda está ativo Limpe completamente todos os contactos metálicos com combustível

Robô dirige em torno de si mesmo em círculos Ele não encontra nenhum sinal Verificar se não foram colocados mais de 250 m de cabo (total)

Coloque a máquina de volta na estação de carregamento e carregue o cortador de relva durante pelo menos 10 minutos. Em seguida, desligue o cortador e ligue-o novamente após cerca de 1 minuto. A tela agora deve ser exibida novamente.

Nota: Se tiver problemas ao reiniciar o robô, coloque-o a uma distância máxima de 50 cm do fio limite e reinicie-o. Suas atitudes pessoais permanecem as mesmas.Manual_FX-RB224_Int24_rev1

Valsa de acupuntura de lítio 28V Lítio Acu Kapasit 3Ah Motores Motor elétrico sem escovas Velocidade de corte 2900 rpm Sistema de corte 3 lâminas com função mulching Possível tamanho da área 1000m² Ângulo máximo de escalada 30° Velocidade máxima de marcha 0.5m /seg Carregando 120 minutos Tempo de execução 60 minutos Nível de ruído 65dB (A) Largura de corte 24 centímetros Alturas de corte 25mm – 65mm Modo de corte Linhas retas e modo aleatórioManual_FX-RB224_Int24_rev1

ATENÇÃO! Tornar as ferramentas elétricas fora de uso inutilizáveis antes da eliminação:

• ferramentas elétricas alimentadas pela rede, removendo a ficha de ligação,

• ferramentas elétricas alimentadas por bateria, removendo a bateria. Apenas para os países da UE Não jogue ferramentas elétricas no lixo doméstico! De acordo com a Diretiva Europeia 2012/19/CE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua transposição para o direito nacional, os equipamentos elétricos e eletrónicos usados devem ser recolhidos separadamente e reciclados de uma forma ambientalmente correta. Valorização de matérias-primas em vez de eliminação de resíduos. O dispositivo, os acessórios e a embalagem devem ser reciclados de uma forma respeitadora do ambiente. As peças de plástico são marcadas para reciclagem de origem única. ATENÇÃO! Não deite pilhas/pilhas recarregáveis no lixo doméstico, fogo ou água. Não abra as pilhas usadas. As pilhas recarregáveis devem ser recolhidas, recicladas ou eliminadas de uma forma respeitadora do ambiente. Apenas para os países da UE: De acordo com a Diretiva 2006/66/CE, as pilhas recarregáveis defeituosas ou usadas devem ser recicladas. DICAS Informe-se sobre as opções de eliminação do seu município/cidade, Recicle as matérias-primas em vez de as eliminar com o lixo doméstico.Manual_FX-RB224_Int24_rev1

60. UE DECLARAÇÃO DE CONFORMIDADE

Fabricante FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Alemanha Telefone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.fuxtec.de Nome / nome Cortadores de relva robóticos / Cortador robô FX-RB224 EG-Richtlinie / Diretiva CE Diretiva MD: 2006 / 42 /CE Angewandte Normen / normas aplicáveis EN 60335-1:2012+A11:2014+A13:2017 PT 62233:2008 Declaramos que a máquina acima mencionada está em conformidade com os requisitos essenciais de segurança e saúde da Diretiva CE listada devido ao seu design na versão que colocamos no mercado. Declaramos que a máquina acima mencionada atende aos requisitos essenciais de segurança e saúde das diretivas CE acima mencionadas. Armazenamento de documentos técnicos: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Diretor Executivo
