BRUKSANVISNING FXRB224 Fuxtec

1. Presentation.... 181
2. Säkerhet 183
3. Planering 184
4. Installation 187
5. INSTÄLLNING OCH START.... 190
6. Underhåll och vinterförvaring: 195
7. Status/felmeddelanden 197
8. Specifikationer 201
9. Förfogande 202
10. EU Försäkran om överensstämmelse 203

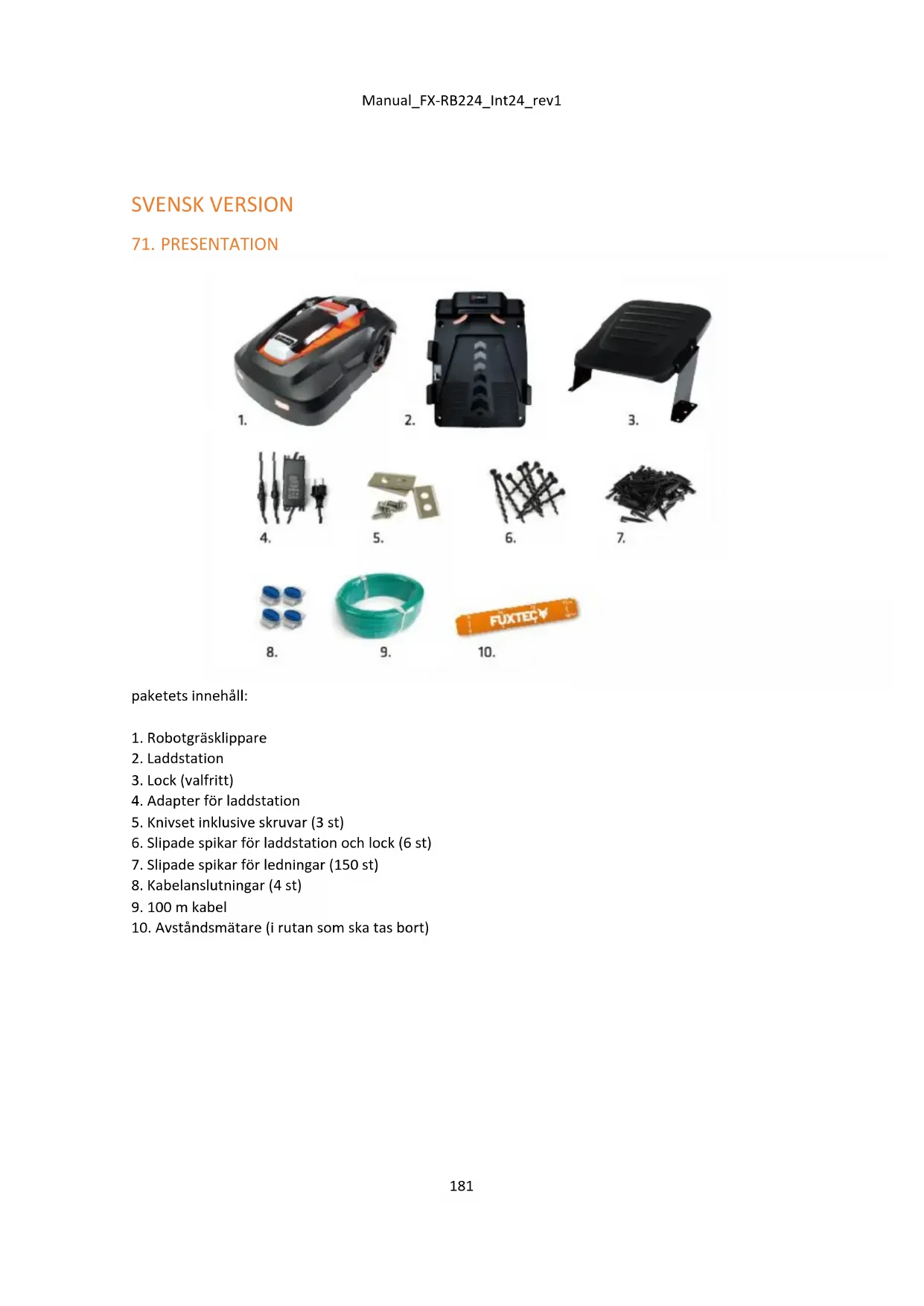

1. Robotgräsklippare
2. Laddstation
3. Lock (valfritt)
4. Adapter för laddstation
5. Knivset inklusive skruvar (3 st)
6. Slipade spikar för laddstation och lock (6 st)
7. Slipade spikar för ledningar (150 st)
8. Kabelanslutningar (4 st)
9. 100 m kabel
10. Avständsmätare (i rutan som ska tas bort)

Införandet

Grattis till ditt val av denna exceptionella kvalitetsprodukt.

Robotgräsklipparen är en likströmsdriven (batteri) gräsklippare som använder en mikrodator, timer och sensorer för att uppnå autonom och obevakad drift inom ett definierat trädgårdsområde. Den är främst avsedd för klippning och skötsel av gräsmattan i privata hushåll.

För att få bästa resultat från din RM18 robotgräsklippare måste du veta hur den fungerar. Denna bruksanvisning innehåller viktig information om gräsklipparen, hur man installerar den och hur man använder den. Om du är osäker kan du söka efter mer information på vår webbplats www.fuxtec.de.

Symboler som används på robotgräsklipparen

Följande symboler visas på robotgräsklipparen:

Läs bruksanvisningen noggrant för att kunna använda robotgräsklipparen på rätt sätt.

För att använda gräsklipparen säkert och effektivt måste varningarna och säkerhetsföreskrifterna i denna bruksanvisning följas noggrant.

Inspektion och underhåll måste utföras med strömbrytaren (0) avstängd.

Under drift kan föremål kastas bort från gräsklipparen. Håll ett säkert avständ från maskinen under drift. Var försiktig.

Se till att hålla händer och fötter borta från de roterande bladen

Använd inte gräsklipparen som transportmedel.

Håll tillräckligt avständ från gräsklipparen och se till att barn och husdjur inte kan komma nära gräsklipparen.

72. SÄKERHET

Läs bruksanvisningen noggrant före användning. Se till att spara dem för framtida referens.

Läs instruktionerna noggrant. Bekanta dig med kontrollerna och korrekt användning av maskinen. Låt aldrig personer som inte är bekanta med dessa instruktioner eller barn använda maskinen. Lokala bestämmelser kan begränsa operatörens ålder.

Operatören eller användaren är ansvarig för alla olyckor eller faror som uppstår för andra personer eller deras egendom.

Förberedelse

• Förvara alltid adaptern ren och på ett säkert ställe.
• Se till att begränsningskablarna är installerade korrekt och i enlighet med föreskrifterna
• Inspektera regelbundet robotens arbetsområde och ta bort alla stenar, pinnar, vajrar, ben och annat skräp.
• Kontrollera regelbundet att knivarna, knivbultarna och knivplattan inte är slitna eller skadade. Byt ut slitna eller skadade knivar och bultar i satser för att bibehålla rätt balans.

Under användning

• Håll händer och fötter borta från roterande delar/blad.

• Lyft eller bär aldrig en maskin medan motorn är igång.
  • Stäng av strömbrytaren (0):

• Innan du tar bort ett hinder framför maskinen

• Innan du kontrollerar, rengör eller arbetar på maskinen.

Viktigt: Låt inte maskinen arbeta utan uppsikt om du vet att det finns husdjur, barn eller människor i närheten.

Underhåll och förvaring:

• Du får under inga omständigheter rengöra gräsklipparens undersida med rinnande vatten. Den ska endast rengöras med en borste / en trasa (med högst ett litet damp trasa).
• Alla muttrar, bultar och skruvar måste dras åt så att maskinen är i ett säkert arbetsskick.
• Slitna eller skadade delar måste bytas ut av säkerhetsskäl.
• Se till att endast auktoriserade delar används vid byte av knivar och skruvar.
• Se till att batterierna endast laddas med rätt laddare/adapter som rekommenderas av Fuxtec. Felaktig användning kan leda till elektriska stötar, överhettning eller läckage av frätande vätska från batteriet.
• Vid batteriläckage, skölj med vatten eller neutralisator och sök medicinsk hjälp vid ögonkontakt etc.

- Underhåll av maskinen ska utföras enligt tillverkarens instruktioner.

Observera också punkten: underhåll och vinterförvaring.

73. PLANERING

Bestämning av arbetsområdet:

För att roboten ska kunna klippa i det önskade området - och endast i detta område - måste du markera området med en begränsningskabel.

Innan du börjar är det viktigt att göra en skiss över robotens arbetsområde och de "hinder" som den kommer att gå runt, som därför också bör markeras med begränsningskablar. Begränsningskabeln ska läggas på ett sådant sätt att avståndet mellan robotgräsklipparen och begränsningskabeln aldrig är mer än högst 15 meter.

Om din granne också har en robotgräsklippare är det viktigt att du placerar din begränsningskabel och dockningsstation minst 100 cm från grannens begränsningskabel. För att få maximal signal rekommenderar vi att du inte lägger mer än 400 m kabel.

För att undvika problem senare bör du vara uppmärksam på skissen för att lägga begränsningskabeln korrekt.

VIKTIGT: Innan du installerar robotgräsklipparen, klipp gräsmattan till en maximal höjd av 3 cm med din konventionella gräsklippare. På så sätt undviker du felmeddelandet E8 (gräs som är för högt).

Placering av laddstationen

Börja med att placera laddstationen på din skiss på ett rimligt avständ från ditt utomhusuttag (230V). Laddstationens nätsladd är 8 m lång. Det är viktigt att placera locket så att laddningsdockans LED-indikator är under locket.

Laddstationen måste placeras på en stadig, plan yta, med "IN"-pilen på laddstationen pekande mot arbetsområdet.

Undvik att placera laddningsdockan:

• i ett hörn av gräsmattan,
• i låglänta områden där laddstationen eller robotgräsklipparen kan skadas av pölar,
• i en sluttning eller
• under ett högt träd på grund av risken för blixtnedslag

Notera: Det är viktigt att adaptern och den elektriska kontakten alltid är torr!

Framför laddstationen måste du planera 2 m fritt utrymme utan hinder så att enheten enkelt kan återvända till stationen. Ett fritt utrymme på 1 m krävs bakom laddstationen.

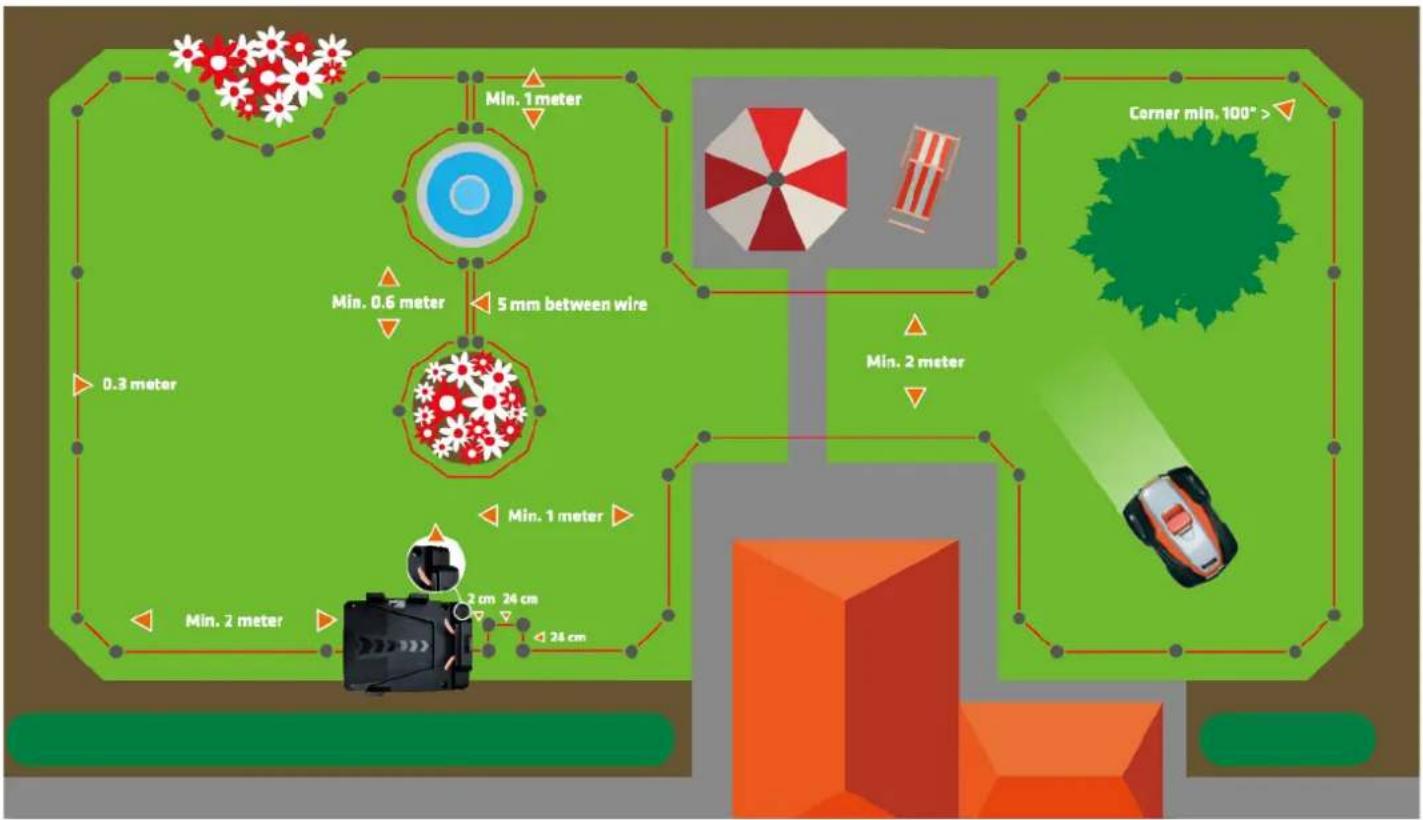

Utläggning av begränsningskabel

• Begränsningskabeln måste vara ansluten så att det bildas en sammanhängande kabel utan avbrott eller korsningar. 100 m kabel ingår.
• Det bör vara max 1 m mellan varje pinne. 150 pinnar ingår.
• Forma inte rätvinkliga (90°) hörn. Hörnen måste vara minst 100° (se ritning).
• Begränsningskabeln måste läggas 35 cm från gräsmattans begränsningslinje.

Min. 1 meter Min. 0.6 meter 5 mm between wire 0.3 meter Min. 2 meter Min. 1 meter 3 cm 24 cm 24 cm Corner min. 100° > Min. 2 meter

• Forma öar genom att cirkla runt hinder, till exempel rabatter, med begränsningskabeln om du inte vill att din robot ska klippa inom det området. De inkommande och utgående kablarna får vara max 5 mm från varandra.
• Stenar kan lätt nås av din robotgräsklippare om de är så tunga att roboten inte flyttar dem. Men om stenen har en sluttande yta som roboten av misstag kan klättra på, bör du ta bort stenen från arbetsområdet eller placera den vertikalt med en minsta höjd på 15 cm.
• Om du har träd som har rötter som sticker upp ur marken bör dessa områden inhägnas med begränsningskabel för att skydda träden. Om det inte finns några synliga rötter finns det inget behov av en begränsningskabel.
• Om begränsningskabeln läggs under lågt hängande grenar av buskar eller träd måste du klippa tillbaka grenarna så att de inte hindrar gräsklipparens fria gång. Samtidigt kan dessa grenar göra att regnsensorn aktiveras när regndroppar från grenarna träffar roboten. I det här fallet återvänder roboten till laddstationen även i torrt väder (regnsensorsymbolen visas på displayen).
• Om din uppfart eller trädgårdsgångar är i nivå med din gräsmatta kan din robotgräsklippare

enkelt köra över dem. Men om du vill undvika detta behöver du bara 10 cm mellan begränsningskabeln och uppfarten. Men om din uppfart är täckt av grus eller liknande kommer robotgräsklipparen inte att kunna köra över den. I det här fallet behöver du ett avständ på 30 cm mellan begränsningskabeln och uppfarten.

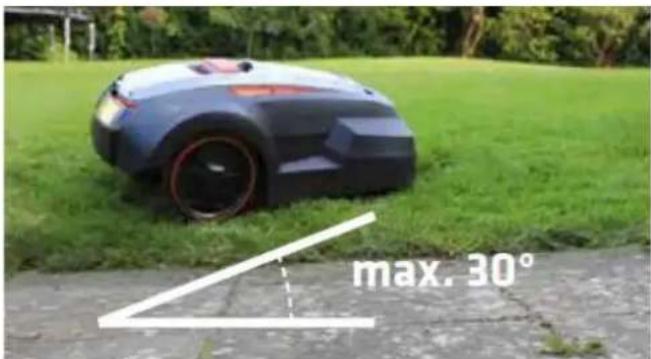

- Robotgräsklipparen kan köra i sluttningar på upp till 30°. När ytan blir brantare har roboten en sensor som gör att den stannar. Om ytan lutar mer än 25° mot begränsningskabeln kan roboten glida ut ur arbetsområdet när gräset är vått. Därför rekommenderar vi att du lägger begränsningskabeln upp till 40 cm från begränsningslinjen i sådan sluttande terräng.

max. 30°

74. INSTALLATION

Förbered materialen:

• Ta ut begränsningskablar, kabelanslutningar, pinnar och avständsmätaren ur kartongen.
- Du behöver också: hammare, tång, skiftnyckel

Förbered gräsmattan:

- Gräset bör inte vara högre än 60 mm när begränsningskabeln sätts in. Om den är högre rekommenderas det att klippa gräsmattan först med en vanlig gräsklippare. Då kan kabeln läggas så nära marken som möjligt, vilket förhindrar att robotgräsklipparen klipper av kabeln och att människor snubblar över den. Efter en kort tid kommer kabeln att försvinna ner i gräset.

Lägg begränsningskabeln:

- Placera robotens laddningsstation enligt anvisningarna på din skiss (sida) och sätt in startpålen. Se till att reservera 0,5 m extra kabel för den slutliga installationen av dockningsstationen.

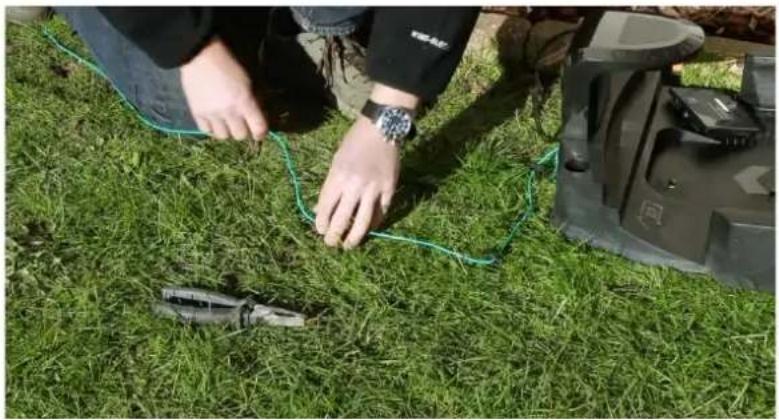

- Enligt din skiss lägger du dina ledningar löst runt arbetsområdet i trädgården. Sedan kan du enkelt justera dem när du gör framsteg.

• Nu kan du börja sätta in pinnarna. Med hjälp av dina anpassade lådor håller du önskat avständ till kanten (35 cm). Avståndet mellan pinnarna får inte överstiga 1 m. Vi rekommenderar att du placerar pinnarna närmare varandra i hörnen, som alltid ska vara minst 100°.
• Om det finns områden på gräsmattan som du inte vill att roboten ska klippa omger du området med begränsningskabel enligt anvisningarna.

ANM.: max 5 mm mellan inkommande och utgående begränsningskabel (se ritning).

• Koppla in den sista insatsen när du är tillbaka vid laddstationen.
- Om de medföljande 100 m kablarna inte räcker till kan du köpa fler kablar. Använd de medföljande kabelanslutningarna för montering. Du behöver inte skala av trådändarna för montering.

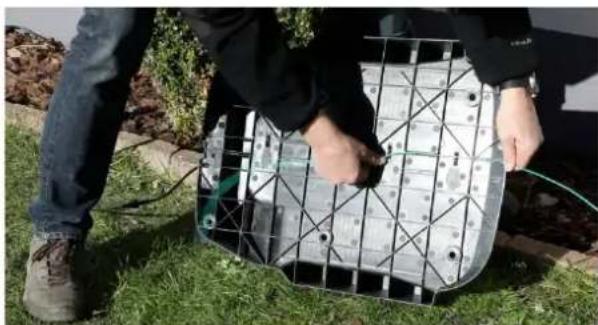

Anslut begränsningskabeln till laddstationen:

• Stickkontakterna som ingår i leveransen måste klämmas fast på kabeln med en plattång. En passning som är för lös gör att kabeln faller av => Ingen anslutning

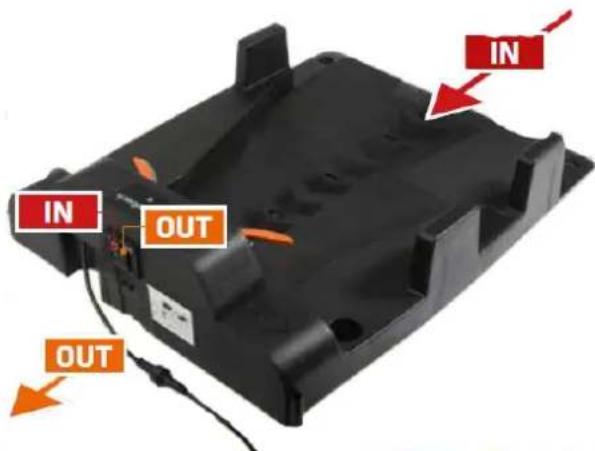

• När du ansluter kabeländarna till laddningsdockan finns det en IN-kabel och en OUT-kabel enligt anvisningarna. IN-kabeln träs genom kabelhållaren under laddstationen och måste anslutas till IN-kontakten, medan OUT-kabeln måste anslutas till OUT-kontakten (se följande bilder).

1. FÖR ATT

2. under laddstationen (änden av kabeln)

3. UT
4. för gräsmatta (början av kabeln).

Efter att ha anslutit de två ändarna (IN och OUT), sätt på skyddskåpan

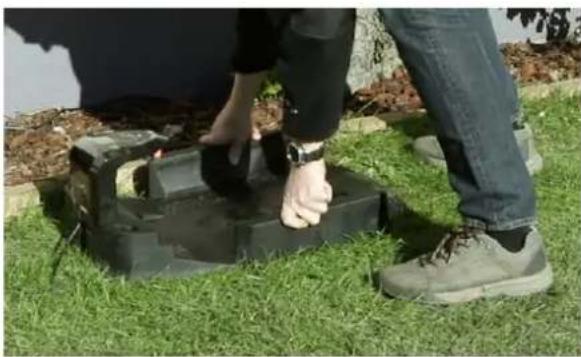

- Du kan nu fästa laddstationen i marken.

Laddning och kontroll av laddstationen

• Placera robotgräsklipparen i laddningsdockan för laddning, även om roboten har förladdats på fabriken.

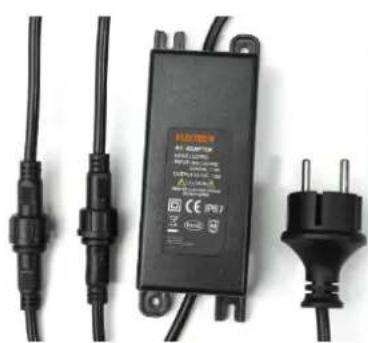

• Anslut kabeln till adaptern och sedan till huvudströmförsörjningen. LED-indikatorn på laddstationen tänds.

RÖD: Ingen anslutning till begränsningskabeln, eller begränsningskabeln är avbruten någonstans.

BLINKANDE GRÖNT: Laddning och korrekt anslutning till begränsningskabeln.

GRÖN KONSTANT: Fulladdad och korrekt ansluten till begränsningskabeln.

• Laddstationen är nu i drift.

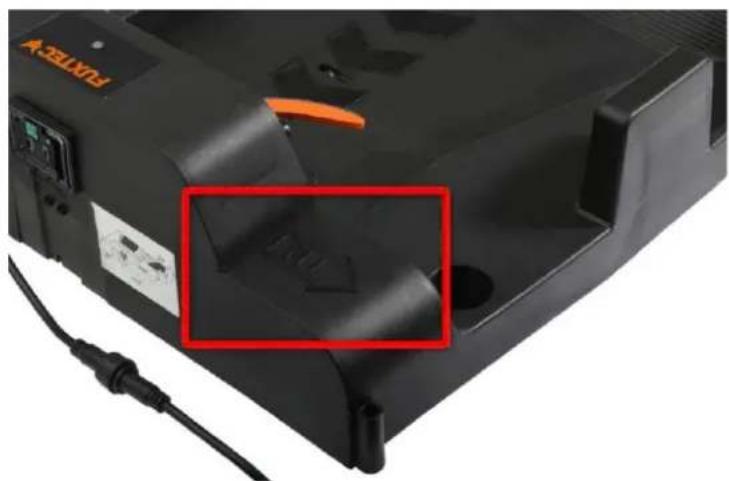

Viktigt: Pilen "IN" vid laddstationen måste alltid vara i riktning mot arbetsområde / mot gräsmattan.

Ta bort alla främmande föremål som rötter, stenar, grenar, leksaker etc. från gräsmattan.

Inställning:

Efter installation och laddning är du nu redo att göra justeringen.

Enheten kan ställas in på antingen manuell eller automatisk start.

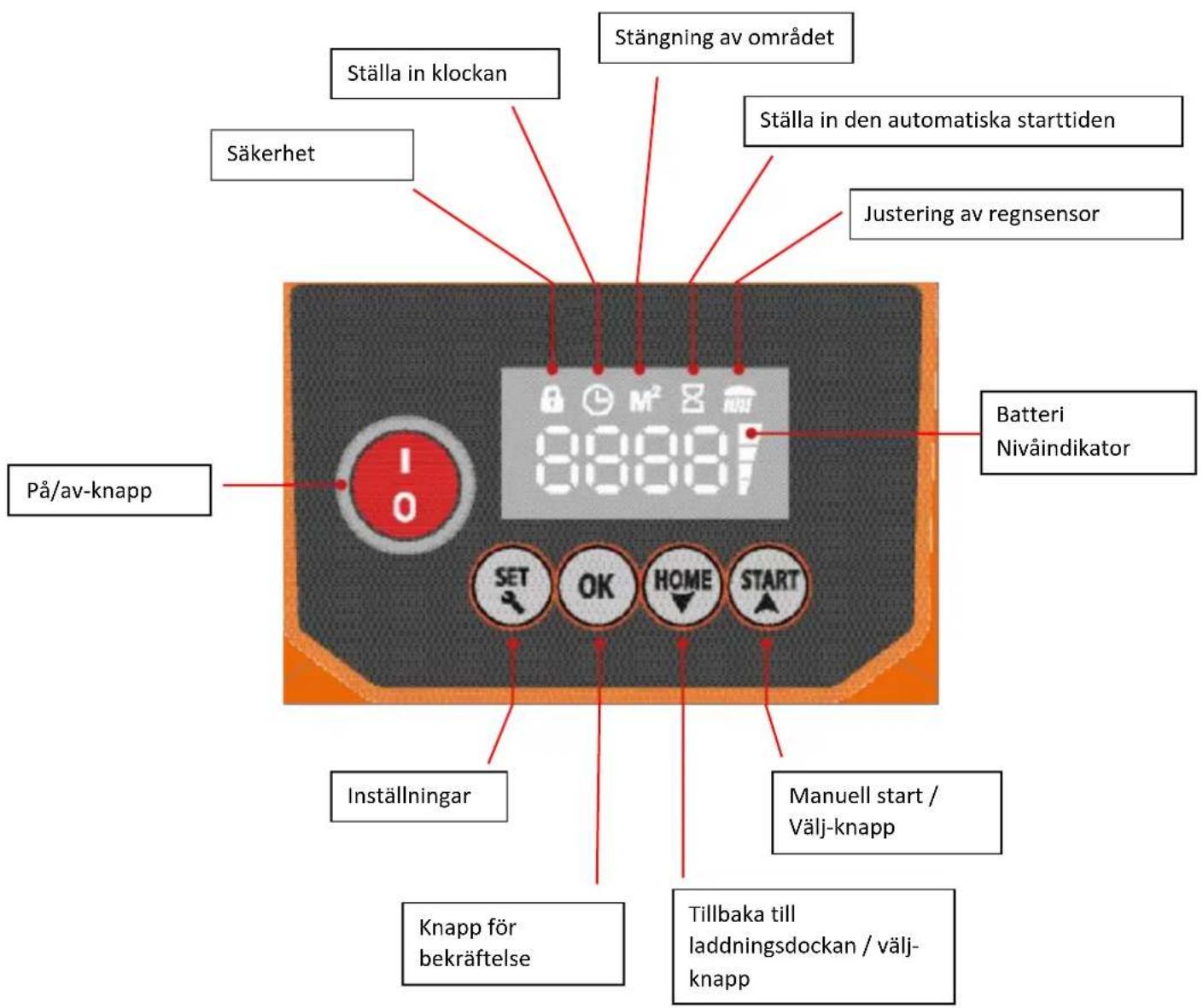

Ställa in klockan Säkerhet Stängning av området Ställa in den automatiska starttiden Justering av regnsensor Batteri Nivåindikator På/av-knapp SET OK HOME START Inställningar Knapp för bekräftelse Manuell start / Välj-knapp Tillbaka till laddningsdockan / välj-knapp

Ställa in klockan

• Tryck på "SET"-knappen tills klockikonen tänds.
• Ange tiden med valknapparna / piltangenterna ("HOME" och "START") och bekräfta med "OK"-knappen.

Justering av ytan

• Tryck på "SET"-knappen tills M²-ikonen tänds.
• Använd piltangenterna ("HOME" och "START") för att ange storleken på området som ska klippas i steg om 50 m² och bekräfta med "OK".

Automatisk start

• Tryck på "SET"
• Ange din 4-siffriga säkerhetskod / fabrikskod (0000) och bekräfta med "OK"
• Tryck på "Bekräfta" tills området som ska klippas är inställt i m² och bekräfta med "OK".

Ställa in den automatiska starttiden

• Tryck på "SET" tills timglasikonen tänds.
• Tryck på önskad starttid med piltangenterna ("HOME" och "START") och bekräfta med "OK".
• Om de 4 siffrorna 0000 lyser konstant ställs starttiden in.
• Tryck på "START".

Notera: När enheten har avslutat sin arbetscykel kommer den automatiskt att starta om vid samma tidpunkt 48 timmar senare.

Manuor Start

• Tryck på "SET"
• Ange din 4-siffriga säkerhetskod/fabrikskod (0000) och bekräfta med "OK".
• Tryck på "START"

Ställa in säkerhetskoden

• Fabriksinställningen för säkerhetskoden är: 0000. Om du vill behålla den här koden följer du stegen som beskrivs ovan.
• Om du vill ändra koden anger du först fabrikskoden 0000 + START.
• Maskinen lämnar dockningsstationen och börjar köra.

• Efter några meter trycker du på STOP och felkoden E1 visas på displayen.

• Tryck på START och håll ned START-knappen i 10 sekunder tills koden U133 visas på displayen.

• Tryck på SET. Låsikonen (bilden) blinkar. Bekräfta fabrikskoden 0000 i tur och ordning med OK tills siffrorna 0000 är fasta.
• Tryck på SET igen och läsikonen blinkar.
• Ange nu din personligt valda 4-siffriga säkerhetskod och bekräfta den med OK.
• Din personliga säkerhetskod är nu inställd och lyser konstant.
• Tryck slutligen på START och enheten fortsätter att köras.
  • KOM IHÅG DIN KOD!

Notera: Om du har glömt din personliga kod måste robotgräsklipparen skickas till Fuxtec för retur.

Fler knappar

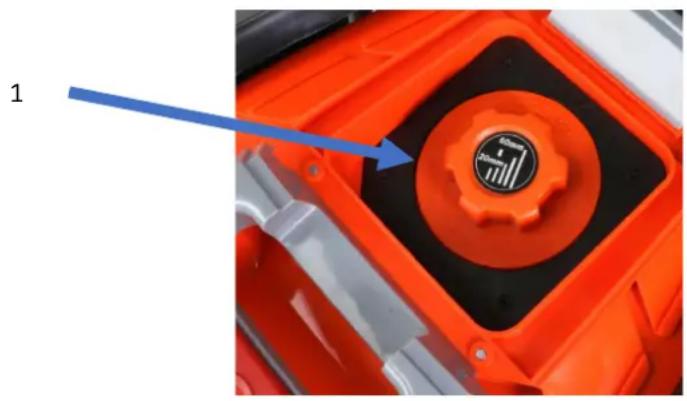

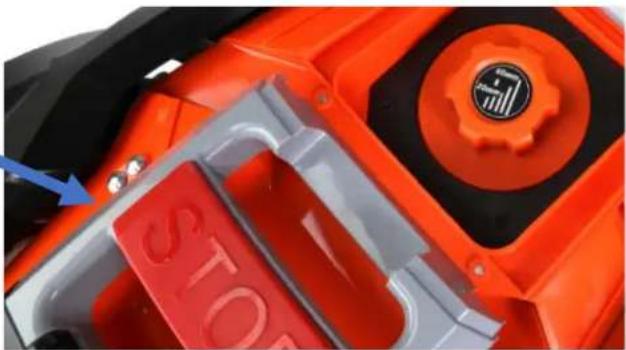

Klipphöjd (1):

Justera klipphöjden genom att vrida på ratten (1)

Anteckna siffrorna på ratten och stanna på önskad höjd.

• Du kan stoppa robotgräsklipparen när som helst genom att trycka på nödstoppknappen.
• Du kan också använda STOP-knappen för att åsidosätta maskinens funktion. Om du till exempel vill förhindra att maskinen kör längs begränsningskabeln varje gång: låt maskinen köra ut ur dockningsstationen - så snart den börjar köra, tryck på STOPP-knappen och placera sedan maskinen mot begränsningskabeln 2 m framför dockningsstationen.
• Tryck på "SET"
• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".
• Tryck på "START".

Notera: Nödstoppsknappen raderar inte dina personliga inställningar.

Manual_FX-RB224_Int24_rev1

2

• Tryck på "STOPP"
• Tryck på "SET"
• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".

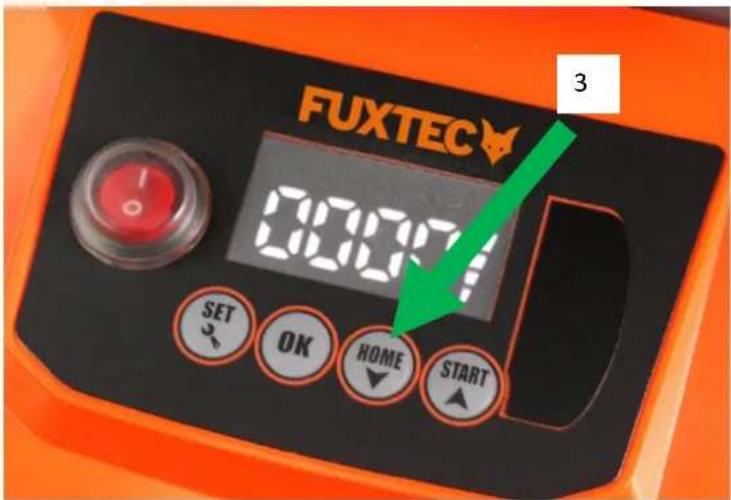

• Tryck på "HEM"

Notera: HOME-knappen raderar inte dina personliga inställningar.

Tryck på START/RESTART-knappen:

• Tryck på "SET"
• Ange din 4-siffriga säkerhetskod/fabrikskod och bekräfta med "OK".
• Tryck på "START"

Notera: Om bara en linje kan ses på batterinivåindikatorn har robotgräsklipparen inte längre tillräckligt med ström och kan bara startas om i laddstationen

Sensorer

Hinder-/peksensor:

• När robotgräsklipparen stöter på ett hinder drar den sig tillbaka och ändrar riktning för att undvika hindret.
• Om han inte hittar en ny väg inom 3 sekunder kommer bladet att stanna.
• Om den inte hittar en ny väg inom 10 sekunder stängs roboten av och kräver en manuell omstart för att få den igång igen.

Regn sensor:

• I händelse av regn återvänder roboten automatiskt till dockningsstationen och börjar skära när nästa arbetscykel börjar.
• Regndroppar från överhängande grenar kan aktivera regnsensorn; I detta fall återgår roboten till dockningsstationen (se display).

Lyft sensorer:

• Dessa sensorer är placerade nära de 2 framhjulen och mäter hjulens kontakt med ytan.
• Om roboten lyfts manuellt eller om ett eller båda hjulen kör in i ett hål, kommer roboten att stängas av och måste startas om manuellt.
• En omstart på gräsmattan kan endast göras om du flyttar maskinen så att den har ett maximalt avständ på 50 cm från begränsningskabeln.
• För att starta måste du välja området och sedan trycka på "START" -knappen. Arbetscykeln ändras inte.

Lutningssensor:

• En 6-axlig sensor är integrerad i robotgräsklipparen som mäter lutningsvinkeln i alla riktningar.
• Om lutningsvinkeln överstiger 30° stoppas bladen omedelbart, men roboten fortsätter att köra.
• Om vinkeln minskar igen inom 10 sekunder startar bladen automatiskt igen. Men om vinkeln inte minskar inom 10 sekunder kommer gräsklipparen att stängas av och kräva en manuell omstart.
• En omstart på gräsmattan kan endast göras om du flyttar maskinen så att den har ett maximalt

avständ på 50 cm från begränsningskabeln

- För att starta måste du välja området och sedan trycka på "START" -knappen. Arbetscykeln ändras inte.

76. UNDERHÅLL OCH VINTERFÖRVARING:

För att få ut det mesta av din robotgräsklippare är det viktigt att du regelbundet inspekterar maskinen och dess klippområde.

Regelbunden rengöring:

- Du förlänger livslängden på din robotgräsklippare om du håller den ren regelbundet genom att ta bort löv, grenar och smuts.

Notera: Det är mycket viktigt att ENDAST använda en borste eller en torr trasa för rengöring. Användning av vatten kan skada det elektriska systemet.

Övre lock

- Lyft upp topplocket och rengör det från gräs och smuts med en mjuk borste. Du kan torka av dem med en fuktig trasa (skölj dem INTE med vatten på grund av elektroniken).

Undersida

• Rengör även undersidan med en mjuk borste.
• Se särskilt till att knivarna och knivhållaren kan rotera fritt.

Notera: Kom ihåg att stänga av strömbrytaren innan rengöring!

Om robotgräsklipparen ofta kör i vått gräs kommer mer gräs automatiskt att lägga sig i klippkammaren.

Detta minskar klippprestandan avsevärt och det är därför mycket viktigt att ta bort gräset. Du måste också rengöra rotorbladen regelbundet så att de kan rotera.

Laddning

• Du måste också rengöra laddningsbasen regelbundet genom att ta bort smuts och gräs från bottenplattan för att undvika dålig kontakt mellan laddningsbasens laddningskontakter och roboten.
• Det är viktigt att kontrollera att respektive laddningskontakter är ordentligt anslutna till varandra.
• Med tiden kan laddstationen sjunka lite eftersom ytan sjunker på grund av gräsets nedbrytning.

Laddar kontakter

- Rengör laddningskontakterna på robotgräsklipparen och på laddstationen några gånger under säsongen med fint sandpapper eller stålull.

Det är viktigt att se till att alla bultar, bultar och muttrar alltid är ordentligt åtdragna så att robotgräsklipparen har bästa möjliga arbetsförhållanden.

Byte av reservdelar:

Ljud:

• Bladen har 2 skarpa eggar och kan roteras om de har blivit trubbiga på ena eggen.
• Om båda kanterna är trubbiga kan bladen enkelt bytas ut med en skruvmejsel.

Notera: Kom ihåg att stänga av strömbrytaren innan du börjar arbeta på roboten.

• När du har tagit bort skruven är det viktigt att ta bort gräs och annat skräp från bladhållaren.
• Sedan kan du sätta in den nya kniven.
• Skruva fast knivskruven ordentligt. Kontrollera om bladen kan roteras.

Notera: Det är viktigt att alla 3 bladen vänds eller byts ut på en gång.

Batteri:

- I allmänhet är batteritiden 5 år, beroende på arbetsbelastningen och underhållet av robotgräsklipparen.

Notera: Använd alltid originalreservdelar/auktoriserade reservdelar!

Förvaring på vintern:

• Vi rekommenderar att du förvarar robotgräsklipparen plus laddstationen i ett torrt och frostfritt rum över vintern efter att du har tagit bort gräs och annan smuts (endast med en torr trasa och skrapa).
• Rengör försiktigt dockningsstationens laddningstentakler och maskinens kopparplattor för att förhindra korrosion. Polera med stålull och applicera lite syrafri olja.

Notera: Du bör ladda enheten varannan månad på vintern för att förlänga livslängden på

batteri.

• Spara programvaran på en tom USB-disk
• Stäng av robotgräsklipparen och sätt i USB-minnet
• Slå på robotgräsklipparen så ser du ett blinkande nummer på skärmen.
• När blinkningen slutar har programvaran uppdaterats framgångsrikt;
• Stäng av robotgräsklipparen och slå sedan på den igen för att kontrollera om den programvara du vill ha visas på skärmen.
• Önskad programvara på skärmen.
• Uxxx står för moderkortets programvara, Cxxx står för den begränsande programvaran.

77. STATUS/FELMEDDELANDEN

Som en snabbguide om robotgräsklipparen inte fungerar som den ska kan du se felkoderna på enheten eller följa felsökningsstegen nedan för att lösa problemet. Om felet kvarstår, vänligen kontakta Fuxtecs kundtjänst.

Visa Beskrivning Handling

E1	Nödbrytare aktiverad.	Starta om roboten.
E2	Lyftsensor aktiverad.	Är hjulet låst? Ta bort hindret och starta om roboten.
E3	Roboten är placerad utanför begränsningskablarna.	Placera roboten inuti begränsningskabeln.
E4	Begränsningskabeln är trasig.	Blinkar lysdioden rött? Reparera begränsningskabeln och starta om roboten.
E5	Hinder-/kontaktsensor aktiverad.	Finns det några hinder? Starta om roboten.
E6	Strömförbrukningen på den vänstra drivmotorn är för hög.	Är gräset för högt? Över 4 cm? Är det vänstra hjulet låst? Starta om roboten.
E7	Strömförbrukningen på höger drivmotor är för hög.	Är gräset för högt? Över 4 cm? Är det högra hjulet låst? Starta om roboten.
E8	Överström vid skärmotorn.	Är gräset för högt? Är knivplattan blockerad? Starta om roboten.
E9	Fel med laddningsstatus.	Fel på batteriet. Vänligen kontakta Fuxtec kundtjänst.
E10	Över-/underspänning.	Fel på batteriet. Vänligen kontakta Fuxtec kundtjänst.
E11	Lutningssensor aktiverad.	Är lutningsvinkeln över 20 grader? Starta om roboten.
E12	Platt hinder.	Ringa in hindret med begränsningskablarna. Starta om roboten.
A13 Deras "heta"	Överhettning.	För att skydda batteriet från överhettning (hög utomhustemperatur) bör gräsklipparen parkeras i skuggan.
F1 (F1)	Roboten startar inte. Signal tillgänglig	Befinner sig roboten utanför begränsningskabeln? Är begränsningskabeln korrekt ansluten?
F2	Roboten startar inte. Ingen signal (laddstation).	Är begränsningskabeln/strömförsörjningen korrekt ansluten?
F3	Roboten startar inte. Laddningskontakterna är defekta.	Rengör laddningstentaklerna och kopparplattorna. Om spänningen mellan 28 - 32 V Kontakta Fuxtecs kundtjänst.
F4	Batterispänningen är för låg.	Ladda roboten helt.

1) Placera roboten på begränsningskabeln.
2) Ange säkerhetskoden.
3) Aktivera Start-knappen.

Ytterligare felsökning

Status Felbeskrivning möjligt problem Problemlösning

Planung/Installation	Roboten lämnar inte laddstationen	Lysdioden på laddstationen lyser rött.	-Kontrollera om det finns brott på begränsningskabeln.-Roboten är inte tillräckligt laddad
		Lysdioden för laddstationen blinkar grönt.	-Fortsätt att ladda roboten tills indikatorn blir grön.
		Felaktig installation av laddstationen	Pilen "In" måste peka mot arbetsområdet.
		Överflödig kabel rullas upp under dockningsstationen.	Förkorta begränsningskabeln för att undvika beröring och därmed störningar.
		Korrosion på laddningskontakterna	Rengör laddningskontakterna med stålull
		Laddningskontakterna på stationen vidrör inte robotens laddningskontakter korrekt.	Kontrollera om stationen har sjunkit / fortfarande är i balans.
		Regnsensorn är aktiv	Rengör alla metallkontakter med bränsle
	Under den första åkturen längs begränsningskabeln är robotens spår onormalt eller så roterar den i vissa delar av sin bana.	Funktionen för att detektera begränsningskabeln är störd. Det kan finnas främmande störningssignaler i miljön, såsom underjordiska elnät, elektrisk utrustning med hög effekt, etc.	Omsluta detta störningsområde med din begränsningskabel för att hålla roboten borta från detta område.
		Din grannes närmaste begränsningskabel bör läggas minst 2 m från din.	Justera begränsningskabeln så att roboten kanupptäcka signalen normalt.
	Roboten ansluter inte till laddningskontakterna när den återvänder till laddstationen.	Ojämn struktur på laddstationen	Kontrollera laddstationens struktur med ett vattenpass och jämna till gräsmattans yta vid behov.
Första användningen	Roboten stannar och batterinivåindikatorn visar endast en linje.	Batteriet är tomt	Sätt tillbaka roboten i laddstationen och låt den ladda.Notera: Om robotindikatorn lyser med fast grönt sken är batteriet bra. Om robotindikatorn blinkar grönt i mer än 2 timmar är batteriet defekt eller så finns det ingen kontakt mellan stationens laddningskontakter och robotens kontakter.
	Roboten kör över begränsningskabeln och stannar i närheten av den.	Hjulen kan vara täckta av lera och skräp, vilket resulterar i dåligt grepp.	Rengör robotens hjul och vid behov gräsmattan.
		Vinkeln i begränsningskabelns hörn är mindre än 100°	Öka vinkeln i enlighet med detta.
		Signalen från begränsningskabeln störs	Kontrollera stickkontakten för det korkade sätet. Kontrollera att kabeln inte går sönder.
Vid normal användning	Höga ljud och vibrationer	Bladen är trubbiga och skärsystemet blir orundt.Knivdisken var skadad.Skruvarna för att fästa knivdisken är lösa.	Rotera eller byt ut skärlinjerna. Gör båda med alla blad samtidigt.Byt ut vindrutan.Skruva fast motsvarande skruvar noggrant.
		Främmande föremål har kommit in mellan skivan och enheten	Ta bort de främmande föremålen helt.
	Roboten kör, men klipper inte gräset	Klipphöjden är felaktigt inställd.	Justera klipphöjden på lämpligt sätt
	Den ordinarie arbetstiden efter varje laddningsprocess har blivit kortare.	Laddningskontakterna är smutsiga	Rengör alla laddningskontakter noggrant.
		Batteriets kapacitet har minskat efter frekvent laddning och urladdning.	För att kunna arbeta effektivt igen är ett nytt batteri nödvändigt
	Roboten kommer inte rutinmässigt ut efter att tidigare ha aktiverat regnsensorn.	Regnsensorn är fortfarande aktiv	Rengör alla metallkontakter noggrant med bränsle
	Roboten kör runt sig själv i cirklar	Han hittar ingen signal	Kontrollera att inte mer än 250 m kabel har lagts (totalt)
	Svart skärm		Sätt tillbaka maskinen i laddstationen och ladda gräsklipparen i minst 10 minuter. Stäng sedan av gräsklipparen och slå på den igen efter cirka 1 minut. Skärmen ska nu visas igen.

ANM.: Om du har problem med att starta om roboten ska du placera den på ett avständ av högst 50 cm från begränsningskabeln och starta om den. Dina personliga attityder förblir desamma.

78. SPECIFICATIONER

Lithium akupunktur vals	28V
Lithium Acu Kapasit	3Ah
Motor	Borstlös elmotor
Skärhastighet	2900 varv/min
Skärsystem	3 blad med mulching-funktion
Möjlig områdesstorlek	1000 m^2
Maximal klättringsvinkel	30°
Maximal körhastighet	0,5 m /sek
Lastning	Spår 120 minuter
Runtime	60 minuter
Bullernivå	65dB(A)
Klippbredd	24cm
Klipphöjder	25 mm – 65 mm
Skärande läge	Raka linjer och slumpmässigt läge

79. FÖRFOGANDE

WARNING!

Gör uttjänta elverktyg oanvändbara innan de kasseras:

• nätdrivna elverktyg genom att ta bort anslutningskontakten,
• batteridrivna elverktyg genom att ta bort batteriet.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet! Enligt det europeiska direktivet 2012/19/EG om avfall från elektrisk och elektronisk utrustning och dess införlivande i nationell lagstiftning måste använd elektrisk och elektronisk utrustning samlas in separat och återvinnas på ett miljövänligt sätt.

Återvinning av råmaterial istället för avfallshantering. Enheten, tillbehören och förpackningen ska

återvinnas på ett miljövänligt sätt. Plastdelar är märkta för återvinning med ett ursprung.

⚠️ WARNING!

Släng inte uppladdningsbara batterier/batterier i hushållsavfall, eld eller vatten. Öppna inte använda batterier. Uppladdningsbara batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt. Endast för EU-länder: Enligt direktiv 2006/66/EG måste defekta eller använda uppladdningsbara batterier återvinnas.

ANTYDAN

Ta reda på alternativ för avfallshantering från din kommun/stad,

Återvinn råvarorna istället för att slänga dem med hushållsavfallet.

80. EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Tillverkare FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Deutschland / Tyskland

Telefon: [phone]

Telefax: [phone]

E-post: [e-mail] Webben: www.fuxtec.de

Namn / namn Robotgräsklippare / Robotgräsklippare FX-RB224

Vi intygar härmed att ovan nämnda maskin uppfyller de väsentliga säkerhets- och hälsokraven i det listade EG-direktivet på grund av dess design i den version som vi har släppt ut på marknaden.

Härmed intygar vi att ovan nämnda maskin uppfyller de väsentliga säkerhets- och hälsokraven i ovan angivna EG-direktiv.

Förvaring av tekniska dokument: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, T. Gumprecht, verkställande direktör

Herrenberg, 01.12.2021

Tian Gumpreck
