GEBRUIKSAANWIJZING FXRB224 Fuxtec

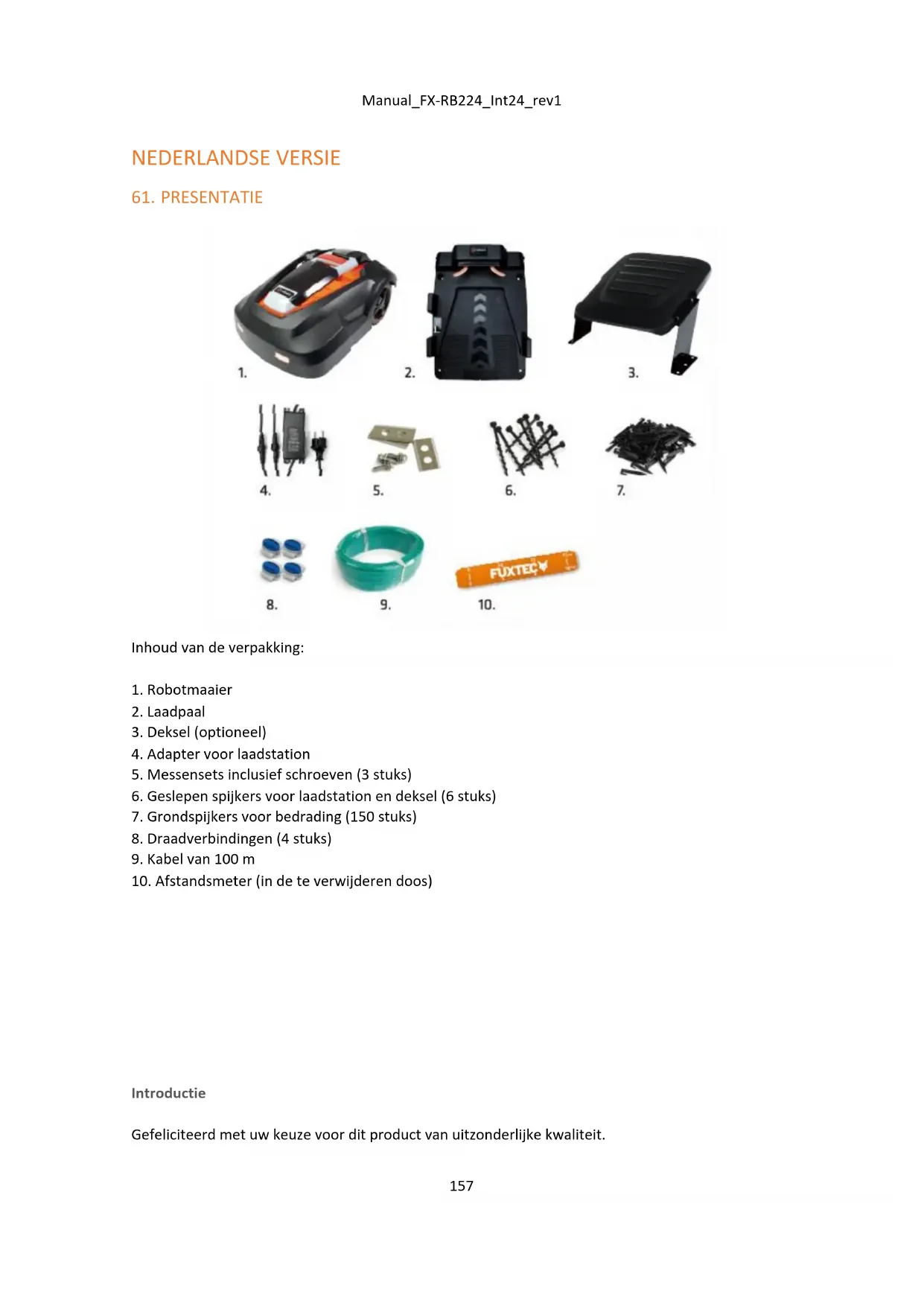

Inhoud van de verpakking:

1. Robotmaaier
2. Laadpaal
3. Deksel (optioneel)
4. Adapter voor laadstation
5. Messensets inclusief schroeven (3 stuks)
6. Geslepen spijkers voor laadstation en deksel (6 stuks)
7. Grondspijkers voor bedrading (150 stuks)
8. Draadverbindingen (4 stuks)
9. Kabel van 100 m
10. Afstandsmeter (in de te verwijderen doos)

Introductie

Gefeliciteerd met uw keuze voor dit product van uitzonderlijke kwaliteit.

De robotmaaier is een gelijkstroommaaier (accu) die gebruik maakt van een microcomputer, timer en sensoren om autonoom en onbeheerd te werken binnen een afgebakend tuingebied. Het is voornamelijk bedoeld voor het maaien en verzorgen van het gazon in particuliere huishoudens.

Om de beste resultaten uit uw RM18 robotmaaier te halen, moet u weten hoe het werkt. Deze gebruikershandleiding bevat belangrijke informatie over de maaier, hoe deze te installeren en hoe u deze moet gebruiken. Als u twijfelt, kunt u meer informatie zoeken op onze website www.fuxtec.de.

Symbolen die op de robotmaaier worden gebruikt

De volgende symbolen worden op de robotmaaier aangegeven:

Lees de gebruikershandleidin g aandachtig door om de robotmaaier op de juiste manier te kunnen gebruiken.

Om de maaier veilig en efficiënt te gebruiken, moeten de waarschuwingen en veiligheidsmaatregelen in deze gebruikershandleiding zorgvuldig worden opgevolgd.

Inspectie en onderhoud moeten worden uitgevoerd met de aan/uit- schakelaar (0) uitgeschakeld.

Tijdens het gebruik kunnen voorwerpen van de maaier worden weggeslingerd. Houd tijdens het gebruik een veilige afstand tot de machine. Wees voorzichtig.

Zorg ervoor dat u uw handen en voeten uit de buurt van de draaiende messen houdt

Gebruik de maaier niet als vervoermiddel.

Houd voldoende afstand tot de maaier en zorg ervoor dat kinderen en huisdieren niet in de buurt van de maaier kunnen komen.

62. VEILIGHEID

Lees voor gebruik de gebruiksaanwijzing aandachtig door. Zorg ervoor dat u ze bewaart voor toekomstig gebruik.

Lees de instructies aandachtig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Laat nooit mensen die niet bekend zijn met deze instructies of kinderen de machine gebruiken. Lokale regelgeving kan de leeftijd van de bediener beperken.

De bediener of gebruiker is verantwoordelijk voor eventuele ongevallen of gevaren die zich voordoen bij andere personen of hun eigendommen.

Voorbereiding

• Bewaar de adapter altijd schoon en op een veilige plaats.
• Zorg ervoor dat de begrenzingsdraden correct en in overeenstemming met de voorschriften zijn geïnstalleerd
• Inspecteer regelmatig het werkgebied van de robot en verwijder alle stenen, stokken, draden, botten en ander vuil.
• Controleer regelmatig of de messen, mesbouten en mesplaat niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om de juiste balans te behouden.

Tijdens gebruik

• Houd handen en voeten uit de buurt van draaiende onderdelen/messen.
• Til of draag nooit een machine terwijl de motor draait.
  • Zet de aan/uit-knop (0) uit:

- Voordat u een obstakel voor de machine verwijdert

- Voordat u de machine controleert, schoonmaakt of eraan werkt.

Belangrijk: Laat de machine niet zonder toezicht werken als u weet dat er huisdieren, kinderen of mensen in de buurt zijn.

Onderhoud en opslag:

• Reinig in geen geval de onderkant van de maaier met stromend water. Het mag alleen worden schoongemaakt met een borstel / een doek (met maximaal een licht vochtige doek).
• Alle moeren, bouten en schroeven moeten worden vastgedraaid zodat de machine in een veilige staat verkeert.
• Versleten of beschadigde onderdelen moeten om veiligheidsredenen worden vervangen.
• Zorg ervoor dat alleen geautoriseerde onderdelen worden gebruikt bij het vervangen van messen en schroeven.
• Zorg ervoor dat de batterijen alleen worden opgeladen met de juiste oplader/adapter die door Fuxtec wordt aanbevolen. Onjuist gebruik kan leiden tot elektrische schokken, oververhitting

of lekkage van bijtende vloeistof uit de batterij.

• In geval van batterijlekkage, spoel dan af met water of neutralisator en zoek medische hulp in geval van oogcontact, enz.
• Onderhoud van de machine moet worden uitgevoerd volgens de instructies van de fabrikant.

Let ook op het punt: onderhoud en winterstalling.

63. PLANNING

Bepaling van het werkgebied:

Om ervoor te zorgen dat de robot in het gewenste gebied kan maaien - en alleen in dit gebied - moet u het gebied markeren met een begrenzingsdraad.

Voordat je begint, is het belangrijk om een schets te maken van het werkgebied van de robot en de "obstakels" waar hij omheen zal gaan, die daarom ook moeten worden gemarkeerd met begrenzingsdraden. De begrenzingsdraad moet zo worden gelegd dat de afstand tussen de robotmaaier en de begrenzingsdraad nooit meer dan maximaal 15 meter bedraagt.

Als uw buurman ook een robotmaaier heeft, is het belangrijk dat u uw begrenzingsdraad en dockingstation op minimaal 100 cm afstand van de begrenzingsdraad van uw buren plaatst. Om het maximale signaal te krijgen, raden wij u aan niet meer dan 400 m kabel te leggen.

Om problemen later te voorkomen, moet u goed op de schets letten om de begrenzingsdraad correct te leggen.

BELANGRIJK: Voordat u de robotmaaier installeert, maait u het gazon tot een maximale hoogte van 3 cm met uw conventionele maaier. Dit voorkomt de foutmelding E8 (te hoog gras).

Positionering van het laadstation

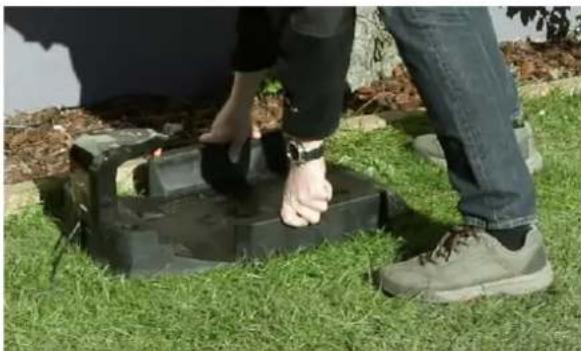

Begin met het plaatsen van het laadstation op je schets op een redelijke afstand van je buitenstopcontact (230V). Het netsnoer van het laadstation is 8 m lang. Het is belangrijk om het deksel zo te plaatsen dat de LED-indicator van het oplaadstation zich onder het deksel bevindt.

Het laadstation moet op een stevige, vlakke ondergrond worden geplaatst, met de "IN"-pijl op het laadstation in de richting van het werkgebied.

Vermijd het plaatsen van het oplaadstation:

• in een hoek van het grasveld,
- in laaggelegen gebieden waar het laadstation of de robotmaaier door plassen kan worden beschadigd,
- op een helling of
- onder een hoge boom vanwege het gevaar van bliksem

Opmerking: Het is belangrijk dat de adapter en de stekker altijd aanwezig zijn droog!

Voor het laadstation moet u 2 m vrije ruimte plannen zonder obstakels, zodat het apparaat gemakkelijk naar het station kan terugkeren. Er is een vrije ruimte van 1 m nodig achter het laadstation.

Het leggen van de begrenzingsdraad

• De begrenzingsdraad moet worden aangesloten om een doorlopende kabel te vormen zonder onderbrekingen of kruisingen. 100 m kabel is inbegrepen.
• Er mag maximaal 1 m tussen elke pin zitten. Er worden 150 haringen meegeleverd.
  • Vorm geen rechthoekige (90°) hoeken. De hoeken moeten minimaal 100° zijn (zie tekening).
• De begrenzingsdraad moet op 35 cm van de grenslijn van het gazon worden gelegd.

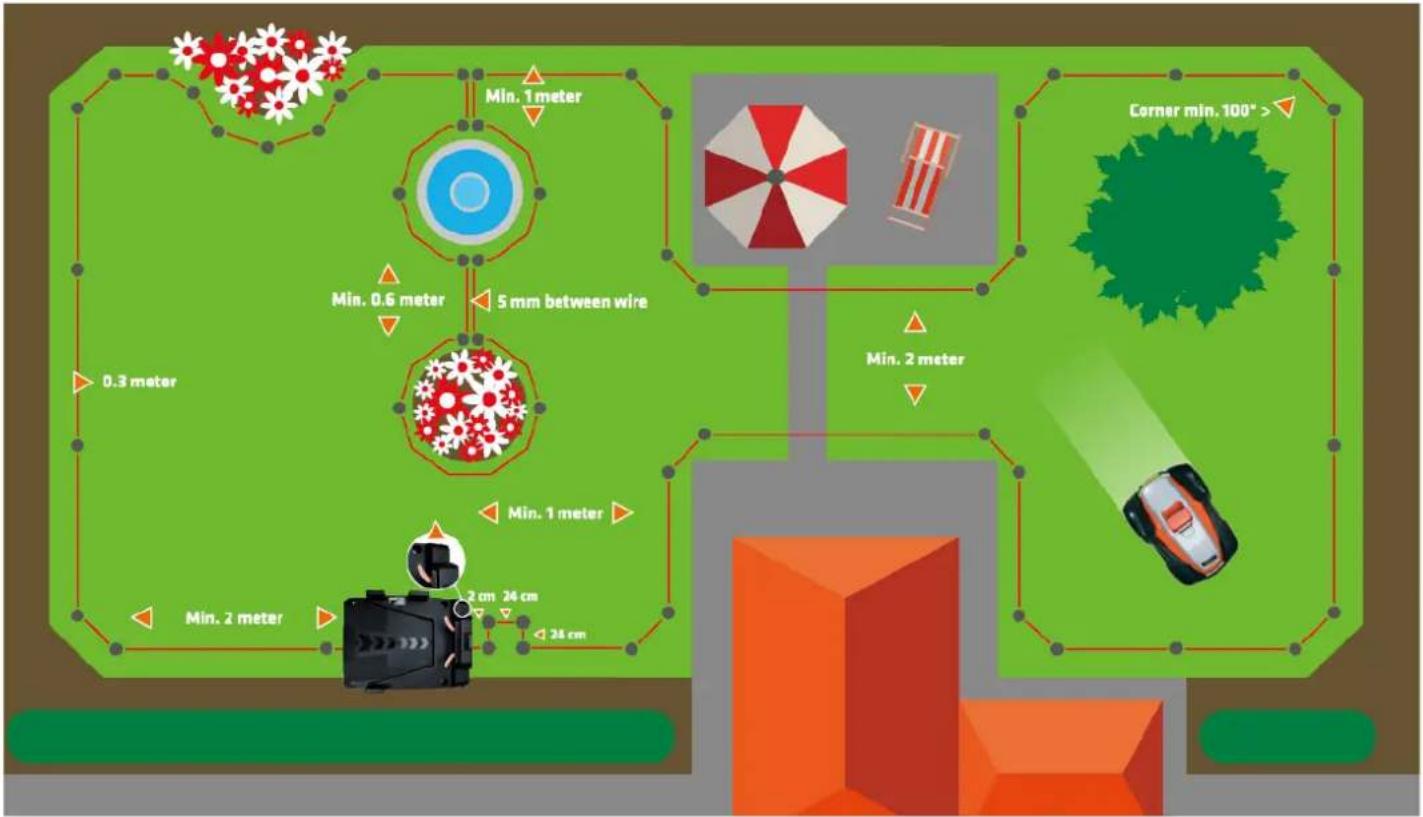

Min. 1 meter Min. 0.6 meter 5 mm between wire 0.3 meter Min. 2 meter Min. 1 meter 2 cm 24 cm 24 cm Corner min. 100° > Min. 2 meter

• Vorm eilanden door obstakels, zoals bloembedden, te omcirkelen met de begrenzingsdraad als u niet wilt dat uw robot in dat gebied maait. De inkomende en uitgaande kabels mogen maximaal 5 mm uit elkaar liggen.
• Stenen kunnen gemakkelijk worden benaderd door uw robotmaaier als ze zo zwaar zijn dat de robot ze niet verplaatst. Als de steen echter een hellend oppervlak heeft waar de robot per ongeluk op zou kunnen klimmen, moet u de steen uit het werkgebied verwijderen of verticaal plaatsen met een minimale hoogte van 15 cm.
• Als u bomen heeft waarvan de wortels uit de grond steken, moeten deze gebieden worden omsloten met begrenzingsdraad om de bomen te beschermen. Als er geen zichtbare wortels zijn, is er geen begrenzingsdraad nodig.
• Als de begrenzingsdraad onder laaghangende takken van struiken of bomen wordt gelegd, moet u de takken terugsnoeien zodat ze de vrije loop van de maaier niet belemmeren. Tegelijkertijd kunnen deze takken ervoor zorgen dat de regensensor wordt geactiveerd wanneer regendruppels van de takken de robot raken. In dit geval keert de robot ook bij droog weer terug naar het laadstation (het symbool van de regensensor wordt op het display weergegeven).
• Als uw oprit of tuinpaden op gelijke hoogte liggen met uw gazon, kan uw robotmaaier er gemakkelijk overheen rijden. Maar als je dit wilt voorkomen, heb je maar 10 cm nodig tussen

de begrenzingsdraad en de oprit. Als uw oprit echter bedekt is met grind of iets dergelijks, kan de robotmaaier er niet overheen rijden. In dit geval heeft u een afstand van 30 cm nodig tussen de begrenzingsdraad en de oprit.

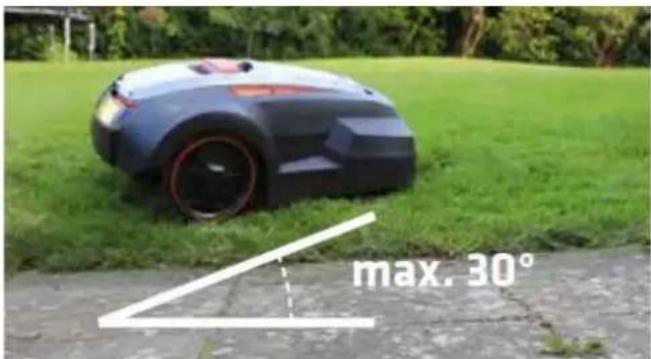

- De robotmaaier is in staat om op hellingen tot maximaal 30° te rijden. Wanneer het oppervlak steiler wordt, heeft de robot een sensor die hem laat stoppen. Als het oppervlak meer dan 25° afhelt in de richting van de begrenzingsdraad, kan de robot uit het werkgebied glippen als het gras nat is. Daarom raden we aan om de begrenzingsdraad tot 40 cm van de grenslijn te leggen in dergelijk hellend terrein.

max. 30°

64. INSTALLATIE

Bereid de materialen voor:

• Haal begrenzingsdraden, draadverbindingen, haringen en de afstandsmeter uit de doos.
• Je hebt ook nodig: hamer, tang, moersleutel

Bereid het gazon voor:

- Het gras mag niet hoger zijn dan 60 mm wanneer de begrenzingsdraad wordt ingebracht. Als deze hoger is, is het aan te raden om het gazon eerst met een normale grasmaaier te maaien. Dan kan de kabel zo dicht mogelijk bij de grond worden gelegd, waardoor de robotmaaier de kabel niet doorsnijdt en mensen er niet over struikelen. Na korte tijd zal de kabel in de grasmat verdwijnen.

Leg de begrenzingsdraad:

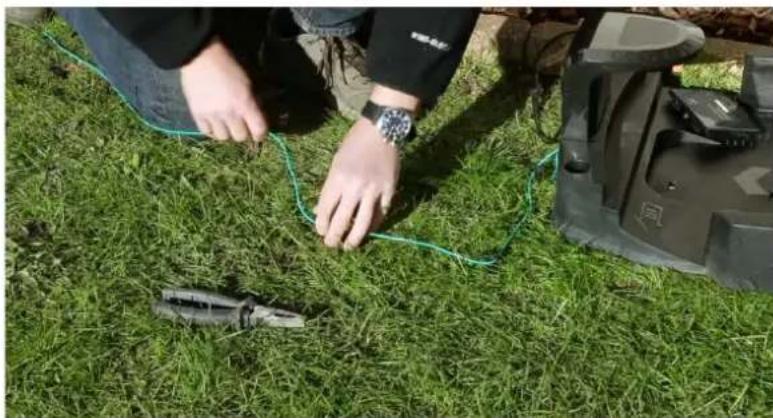

- Plaats het laadstation van de robot zoals aangegeven op je schets (zijkant) en plaats de startpen. Zorg ervoor dat u 0,5 m extra kabel reserveert voor de uiteindelijke installatie van het dockingstation.

- Leg volgens uw schets uw bedrading losjes rond het werkgebied in de tuin. Dan kun je ze

gemakkelijk aanpassen naarmate je vordert.

• Nu kun je beginnen met het insteken van de haringen. Houd met behulp van uw op maat gemaakte dozen de gewenste afstand tot de rand (35 cm) aan. De afstand tussen de haringen mag niet meer dan 1 m bedragen. We raden aan om de haringen dichter bij elkaar te plaatsen in de hoeken, die altijd minimaal 100° moeten zijn.
• Als er gebieden in uw gazon zijn waarvan u niet wilt dat uw robot ze maait, omring het gebied dan met begrenzingsdraad zoals aangegeven.

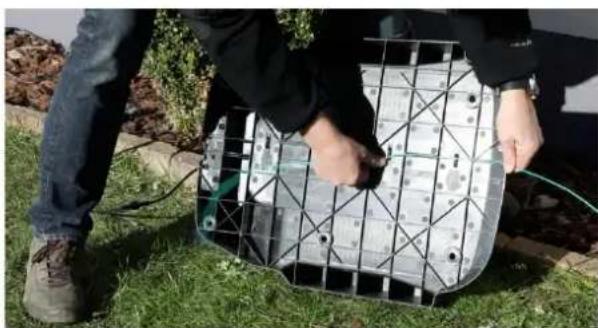

Let op: max. 5 mm tussen inkomende en uitgaande begrenzingsdraad (zie tekening).

• Steek de laatste paal in als je weer bij het laadstation bent.
• Als de meegeleverde kabels van 100 meter niet genoeg zijn, kunt u meer kabels kopen. Gebruik voor de montage de meegeleverde kabelaansluitingen. U hoeft de draadeinden niet te strippen voor montage.

Sluit de begrenzingsdraad aan op het laadstation:

• De meegeleverde stekkerverbindingen moeten met een platbektang aan de kabel worden vastgeklemd. Een te losse pasvorm zorgt ervoor dat de kabel eraf valt => Geen verbinding
• Wanneer u de draadeinden aansluit op het oplaadstation, is er een IN-draad en een OUT-draad zoals aangegeven. De IN-draad wordt door de draadhouder onder het laadstation geleid en moet worden aangesloten op de IN-stekker, terwijl de OUT-draad moet worden aangesloten op de OUT-stekker (zie de volgende afbeeldingen).

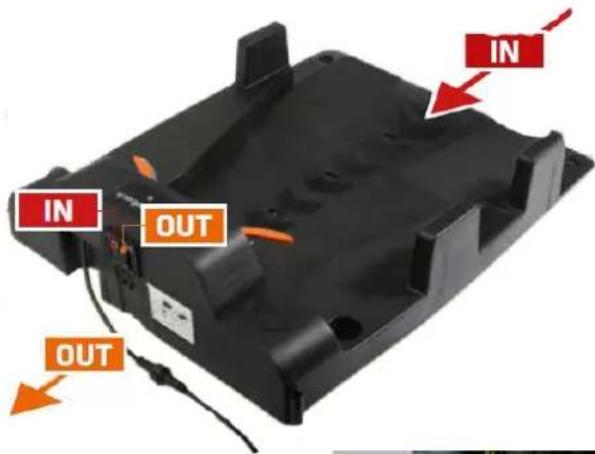

1. IN

2. van onder het laadstation (uiteinde van de kabel)

3. UIT
4. voor gazon (begin van de kabel).

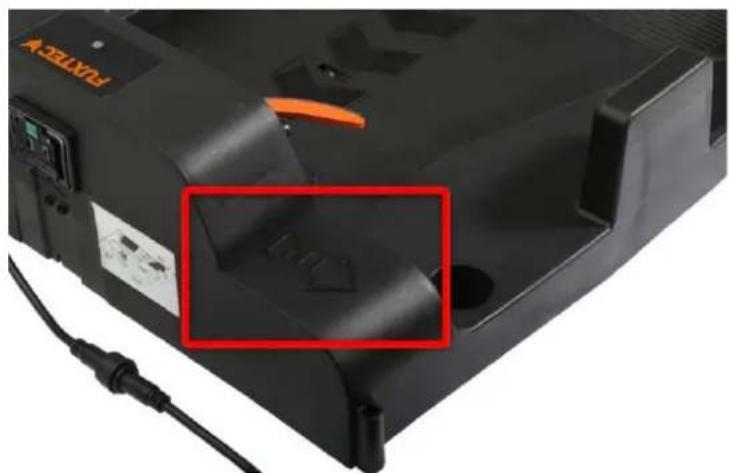

Nadat u de twee uiteinden (IN en OUT) hebt aangesloten, plaatst u de beschermkap erop

- U kunt het laadstation nu aan de grond bevestigen.

Opladen en controleren van het laadstation

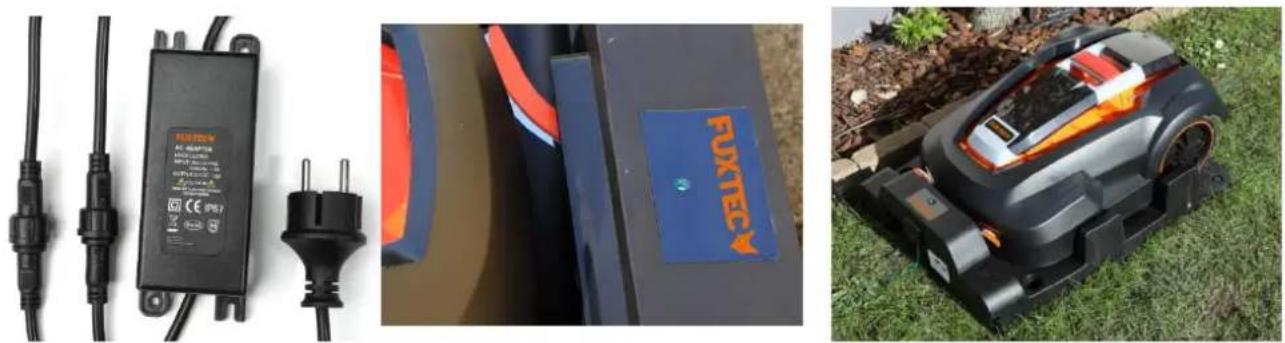

• Plaats de robotmaaier in het oplaadstation om op te laden, zelfs als de robot in de fabriek is voorgeladen.
• Sluit de kabel aan op de adapter en vervolgens op de hoofdvoeding. De LED-indicator op het laadstation licht op.

RED: Geen verbinding met de begrenzingsdraad, of de begrenzingsdraad ergens onderbroken is.

GROEN KNIPPEREND: Opladen en correcte aansluiting op de begrenzingsdraad.

GROENE CONSTANTE: Volledig opgeladen en correct aangesloten op de begrenzingsdraad.

- Het laadstation is nu operationeel.

Belangrijk: De "IN"-pijl bij het laadstation moet altijd in de richting van de werkgebied / met uitzicht op het gazon.

Verwijder alle vreemde voorwerpen zoals wortels, stenen, takken, speelgoed, enz. van het gazon.

Houding:

Na installatie en opladen ben je nu klaar om de aanpassing uit te voeren.

Het apparaat kan worden ingesteld op handmatige of automatische start.

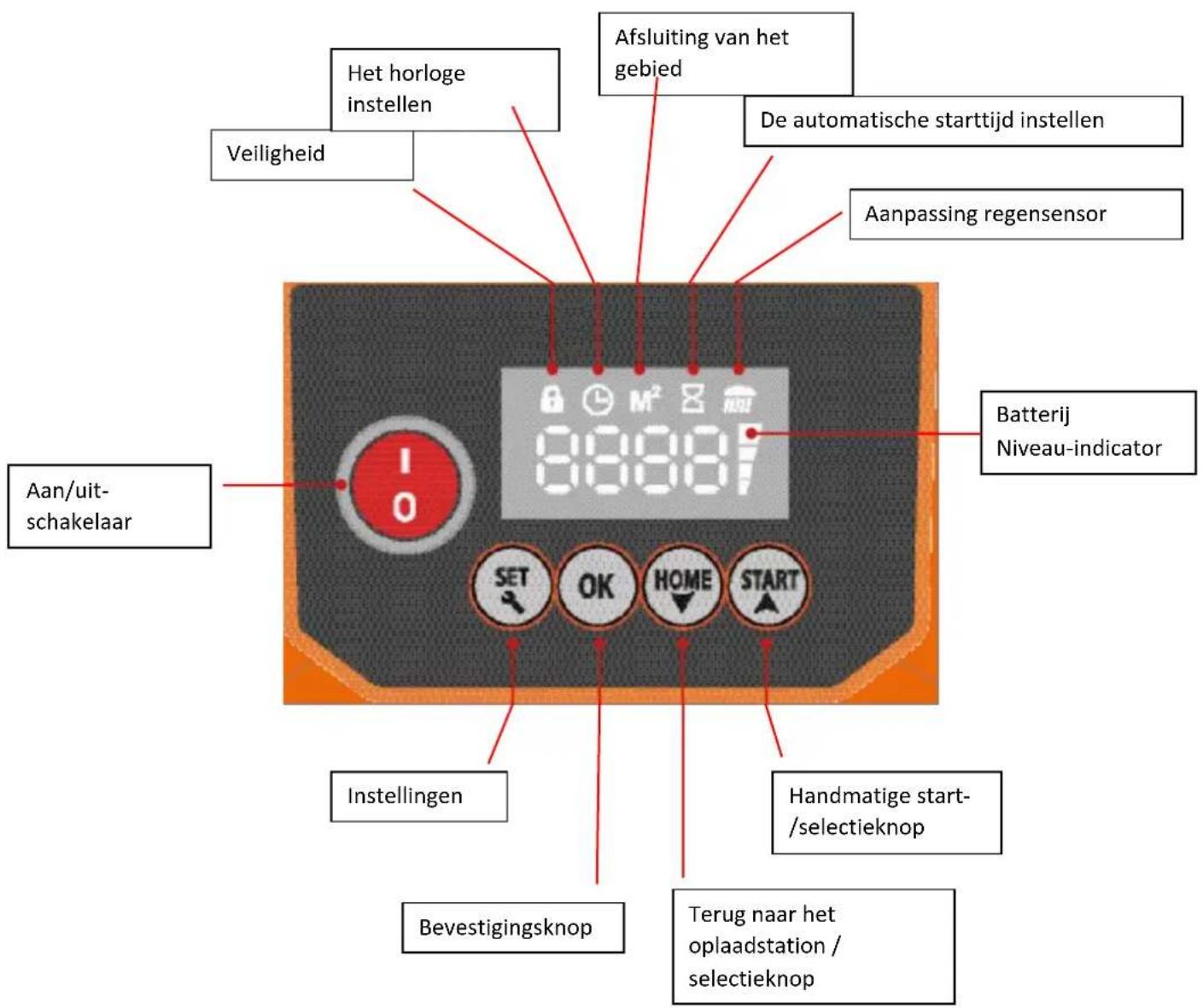

Het horloge instellen Veiligheid Aan/uit-schakelaar Aufsluiting van het gebied De automatische starttijd instellen Aanpassing regensensor Batterij Niveau-indicator SET OK HOME START Instellingen Bevestigingsknop Handmatige start-/selectieknop Terug naar het oplaadstation / selectieknop

Het horloge instellen

• Druk op de "SET"-knop totdat het klokpictogram oplicht.
• Voer de tijd in met de selectietoetsen / pijltjestoetsen ("HOME" en "START") en bevestig met de knop "OK".

Aanpassing van het oppervlak

• Druk op de "SET"-knop totdat het M ^2 -pictogram oplicht.
• Voer met de pijltjestoetsen ("HOME" en "START") de grootte van het te maaien gebied in stappen van 50 m² in en bevestig met "OK".

Automatische start

• Druk op "SET"
  • Voer uw 4-cijferige beveiligingscode / fabriekscode (0000) in en bevestig met "OK"
• Druk op "Bevestigen" totdat het te maaien gebied in m ^2 is ingesteld en bevestig met "OK".

De automatische starttijd instellen

• Druk op "SET" totdat het zandloperpictogram oplicht.
• Druk met de pijltjestoetsen ("HOME" en "START") op de gewenste starttijd en bevestig met "OK".
• Als de 4 cijfers 0000 constant oplichten, is de starttijd ingesteld.
• Druk op "START".

Opmerking: Wanneer het apparaat zijn inschakelduur heeft voltooid, wordt het 48 uur later automatisch op hetzelfde tijdstip opnieuw opgestart.

Handleiding Start

• Druk op "SET"
• Voer uw 4-cijferige beveiligingscode/fabriekscode (0000) in en bevestig met "OK".
• Druk op "START"

De beveiligingscode instellen

• De standaard fabrieksbeveiligingscode is: 0000. Als je deze code wilt behouden, volg dan de hierboven beschreven stappen.

• Als u de code wilt wijzigen, voert u eerst de fabriekscode 0000 + START in.

• De machine verlaat het dockingstation en begint te draaien.

• Druk na een paar meter op STOP en de foutcode E1 verschijnt op het display.
• Druk op START en houd de START-knop 10 seconden ingedrukt totdat de code U133 op het display verschijnt.
• Druk op SET. Het slotpictogram (afbeelding) knippert. Bevestig de fabriekscode 0000 achtereenvolgens met OK totdat de cijfers 0000 vast zijn.
• Druk nogmaals op SET en het slotpictogram knippert.
  • Voer nu uw persoonlijk gekozen 4-cijferige beveiligingscode in en bevestig deze met OK.
• Uw persoonlijke beveiligingscode is nu ingesteld en licht constant op.
• Druk ten slotte op START en het apparaat blijft werken.
• ONTHOUD JE CODE!

Let op: Als u uw persoonlijke code bent vergeten, moet de robotmaaier naar Fuxtec worden gestuurd voor retournering.

Meer knoppen

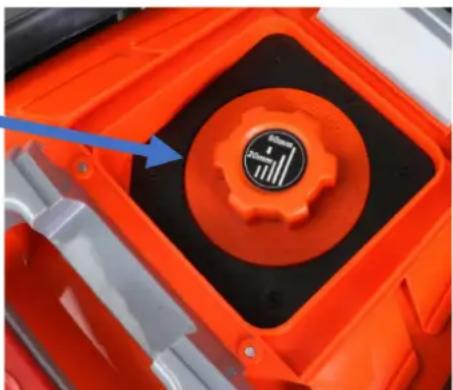

Maaihoogte (1):

Pas de maaihoogte aan door aan de knop (1) te draaien

Noteer de cijfers op de wijzerplaat en stop op de gewenste hoogte.

1

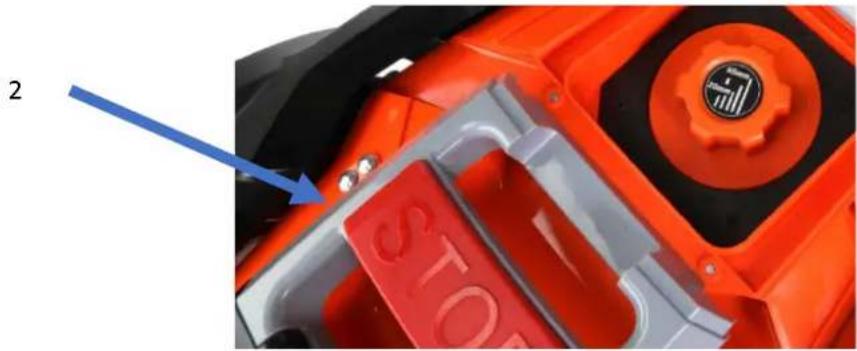

• U kunt de robotmaaier op elk moment stoppen door op de noodstopknop te drukken.
• U kunt ook de STOP-knop gebruiken om de functie van de machine op te heffen. Als u bijvoorbeeld wilt voorkomen dat de machine elke keer langs de begrenzingsdraad rijdt: laat de machine uit het dockingstation rijden - zodra deze begint te draaien, drukt u op de STOP-knop en plaatst u de machine vervolgens 2 m voor het dockingstation tegen de begrenzingsdraad.
• Druk op "SET"
• Voer uw 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "START".

Manual\_FX-RB224\_Int24\_rev1

Opmerking: De noodstopknop verwijdert uw persoonlijke instellingen niet.

• Druk op "STOP"
• Druk op "SET"
  • Voer uw 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "HOME"

Opmerking: De HOME-knop verwijdert uw persoonlijke instellingen niet.

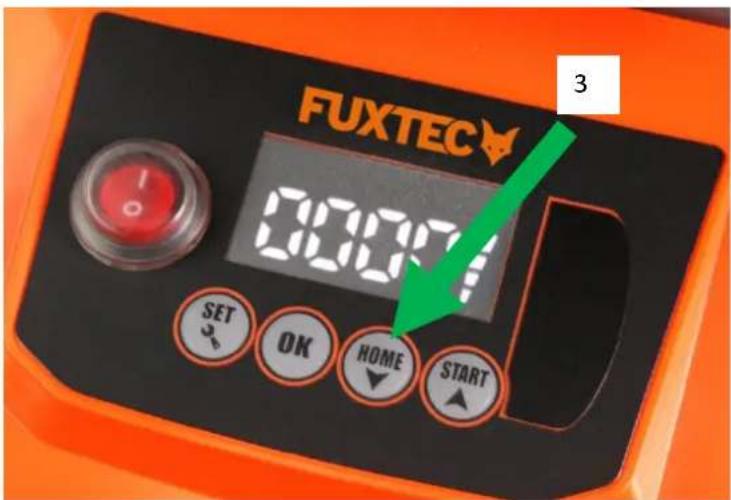

FUXTEC 00:00 SET OK HOME START 3

Druk op de START/RESTART-knop:

• Druk op "SET"
  • Voer uw 4-cijferige beveiligingscode/fabriekscode in en bevestig met "OK".
• Druk op "START"

Opmerking: Als er alleen een streep op de accuniveau-indicator te zien is, heeft de robotmaaier niet meer genoeg vermogen en kan hij alleen opnieuw worden opgestart in het laadstation

Sensoren

Obstakel-/aanraaksensor:

• Wanneer de robotmaaier een obstakel tegenkomt, trekt hij zich terug en verandert hij van richting om het obstakel te vermijden.
• Als hij niet binnen 3 seconden een nieuw pad vindt, stopt het mes.
• Als hij niet binnen 10 seconden een nieuw pad vindt, wordt de robot uitgeschakeld en moet hij handmatig opnieuw worden opgestart om hem weer aan de praat te krijgen.

Regen sensor:

• In geval van regen keert de robot automatisch terug naar het dockingstation en begint te snijden wanneer de volgende werkcyclus begint.
• Regendruppels van overhangende takken kunnen de regensensor activeren; In dit geval keert de robot terug naar het dockingstation (zie display).

Hef sensoren:

• Deze sensoren bevinden zich in de buurt van de 2 voorwielen en meten het contact van de wielen met de ondergrond.
• Als de robot handmatig wordt opgetild of als een of beide wielen in een gat lopen, wordt de robot uitgeschakeld en moet deze handmatig opnieuw worden gestart.
• Een herstart op het gazon kan alleen als u de machine zo beweegt dat deze een maximale afstand van 50 cm tot de begrenzingsdraad heeft.
• Om te beginnen, moet u het gebied selecteren en vervolgens op de knop "START" drukken. De werkcyclus wordt niet gewijzigd.

Helling sensor:

• In de robotmaaier is een 6-assige sensor geïntegreerd die de hellingshoek in alle richtingen meet.
• Als de hellingshoek groter is dan 30°, worden de messen onmiddellijk gestopt, maar blijft de robot rijden.
• Als de hoek binnen 10 seconden weer afneemt, starten de messen automatisch opnieuw. Als

de hoek echter niet binnen 10 seconden afneemt, wordt de maaier uitgeschakeld en moet deze handmatig opnieuw worden gestart.

• Een herstart op het gazon kan alleen als u de machine zo verplaatst dat deze een maximale afstand van 50 cm tot de begrenzingsdraad heeft
• Om te beginnen, moet u het gebied selecteren en vervolgens op de knop "START" drukken. De werkcyclus wordt niet gewijzigd.

66. ONDERHOUD EN WINTERSTALLING:

Om het meeste uit uw robotmaaier te halen, is het belangrijk dat u de machine en het maalgebied regelmatig inspecteert.

Regelmatige schoonmaak:

- U verlengt de levensduur van uw robotmaaier als u hem regelmatig schoon houdt door bladeren, takken en vuil te verwijderen.

Opmerking: Het is erg belangrijk om ALLEEN een borstel of een droge doek te gebruiken voor het schoonmaken. Het gebruik van water kan het elektrische systeem beschadigen.

Bovenklep

- Til de bovenklep op en verwijder deze met een zachte borstel van gras en vuil. Je kunt ze afnemen met een vochtige doek (NIET afspoelen met water i.v.m. de elektronica).

Onderkant

• Reinig ook de onderkant met een zachte borstel.
• Zorg er vooral voor dat de messen en de messenhouder vrij kunnen draaien.

Opmerking: Vergeet niet om de aan/uit-knop uit te schakelen voordat u gaat schoonmaken! Als de robotmaaier vaak in nat gras rijdt, zal er automatisch meer gras in de maakamer neerslaan.

Dit vermindert de maaiprestaties aanzienlijk en het is daarom erg belangrijk om het gras te verwijderen. Ook moet je de rotorbladen regelmatig schoonmaken, zodat ze kunnen draaien.

Opladen

• U moet het oplaadstation ook regelmatig schoonmaken door vuil en gras van de bodemplaat te verwijderen om slecht contact tussen de oplaadcontacten van het oplaadstation en de robot te voorkomen.
• Het is belangrijk om te controleren of de respectieve laadcontacten goed met elkaar zijn verbonden.
• Na verloop van tijd kan het laadstation een beetje zinken omdat het oppervlak zakt door de

afbraak van het gras.

Contacten opladen

- Reinig de oplaadcontacten op de robotmaaier en op het laadstation een paar keer per seizoen met fijn schuurpapier of staalwol.

Het is belangrijk om ervoor te zorgen dat alle bouten, bouten en moeren altijd goed zijn aangedraaid, zodat de robotmaaier de best mogelijke werkomstandigheden heeft.

Vervanging van reserveonderdelen:

Geluid:

• De messen hebben 2 scherp gesneden randen en kunnen worden gedraaid als ze aan één kant bot zijn geworden.
• Als beide randen bot zijn, kunnen de messen eenvoudig worden vervangen met een schroevendraaier.

Opmerking: Vergeet niet om de aan/uit-knop uit te schakelen voordat u begint te werken op de robot.

• Nadat je de schroef hebt verwijderd, is het belangrijk om gras en ander vuil van de meshouder te verwijderen.
• Dan kun je het nieuwe mes erin steken.
• Draai de messchroef stevig vast. Controleer of de messen kunnen worden gedraaid.

Opmerking: Het is belangrijk dat alle 3 de messen in één keer worden omgedraaid of vervangen.

Batterij:

- Over het algemeen is de levensduur van de batterij 5 jaar, afhankelijk van de werklast en het onderhoud van de robotmaaier.

Opmerking: Gebruik altijd originele/geautoriseerde reserveonderdelen!

Stalling in de winter:

- Wij raden u aan om de robotmaaier plus laadstation in de winter na het verwijderen van gras

en ander vuil in een droge en vorstvrije ruimte op te bergen (alleen met een droge doek en schraper).

- Reinig de laadtentakels van het dockingstation en de koperen platen van de machine zorgvuldig om corrosie te voorkomen. Polijst met staalwol en breng een beetje zuurvrije olie aan.

Opmerking: U dient het apparaat in de winter elke 2 maanden op te laden om de levensduur van de batterij.

Software-update

Software bijwerken via USB:

• Sla de software op een lege USB-schijf op
• Schakel de robotmaaier uit en plaats de USB-stick
• Zet de robotmaaier aan en je ziet een knipperend getal op het scherm.
• Wanneer het knipperen eindigt, is de software met succes bijgewerkt;
• Schakel de robotmaaier uit en vervolgens weer in om te controleren of de gewenste software op het scherm wordt weergegeven.
• Gewenste software op het scherm.
• Uxxx staat voor de software van het moederbord, Cxxx staat voor de beperkende software.

67. STATUS/FOUTMELDINGEN

Als korte handleiding voor het geval de robotmaaier niet goed werkt, kunt u de foutcodes op het apparaat zien of de onderstaande stappen voor probleemoplossing volgen om het probleem op te lossen. Als de fout zich blijft voordoen, neem dan contact op met de klantenservice van Fuxtec.

Foutmelding op de robot:

Beeldscherm Beschrijving Actie

E1	Noodschakelaar geactiveerd.	Start de robot opnieuw op.
E2	Liftsensor geactiveerd.	Is het wiel vergrendeld? Verwijder het obstakel en start de robot opnieuw op.
E3	De robot bevindt zich buiten de bekabeling van de begrenzing.	Plaats de robot in de begrenzingsdraad.
E4	Begrenzingsdraad is gebroken.	Knippert de LED rood? Repareer de begrenzingsdraad en start de robot opnieuw op.
E5	Obstakel-/contactsensor ingeschakeld.	Zijn er obstakels? Start de robot opnieuw op.
E6	Stroomverbruik op de linker aandrijfmotor te hoog.	Is het gras te hoog? Meer dan 4 cm? Is het linkerwiel vergrendeld? Start de robot opnieuw op.
E7	Stroomverbruik op de rechter aandrijfmotor te hoog.	Is het gras te hoog? Meer dan 4 cm? Is het rechterwiel vergrendeld? Start de robot opnieuw op.
E8	Overstroom bij de snijmotor.	Is het gras te hoog? Is de mesplaat geblokkeerd? Start de robot opnieuw op.
E9	Fout in de oplaadstatus.	Batterij defect. Neem dan contact op met de klantenservice van Fuxtec.
E10	Over-/onderspanning.	Batterij defect. Neem dan contact op met de klantenservice van Fuxtec.
E11	Hellingsensor geactiveerd.	Is de kantelhoek meer dan 20 graden? Start de robot opnieuw op.
E12	Vlak obstakel.	Omcirkel het obstakel met de begrenzingsdraden. Start de robot opnieuw op.
A13 Hun "hot"	Oververhitting.	Om de accu te beschermen tegen oververhitting (hoge buitentemperatuur), moet de maaier in de schaduw worden geparkeerd.
F1 Formule 1	De robot start niet. Signaal beschikbaar	Staat de robot buiten de begrenzingsdraad? Is de begrenzingsdraad correct aangesloten?
F2	De robot start niet. Geen signaal (laadstation).	Is de begrenzingsdraad/voeding correct aangesloten?
F3	De robot start niet. De laadcontacten zijn defect.	Reinig de oplaadtentakels en koperen platen. Als de spanning tussen 28 - 32 V Neem contact op met de klantenservice van Fuxtec.
F4	Accuspanning te laag.	Laad de robot volledig op.

1) Plaats de robot op de begrenzingsdraad.
2) Voer de beveiligingscode in.
3) Activeer de Start-knop.

Verdere probleemoplossing

Status Foutbeschrijving mogelijk probleem Probleemoplossing

Planung/Installatie	De robot verlaat het laadstation niet	LED van het laadstation brandt rood.	-Controleer de begrenzingsdraad op breuken.-Robot niet voldoende opgeladen
		LED van het laadstation knippert groen.	-Ga door met het laden van de robot totdat de indicator groen wordt.
		Onjuiste installatie van het laadstation	De pijl "In" moet naar het werkgebied wijzen.
		Overtollige kabel wordt opgerold onder het dockingstation.	Kort de begrenzingsdraad in om aanraken en dus interferentie te voorkomen.
		Corrosie op de laadcontacten	Reinig de laadcontacten met staalwol
		Laadcontacten op het station raken de laadcontacten van de robot niet goed aan.	Controleer of het station is gezonken / nog in balans is.
		De regensensor is actief	Reinig alle metalen contacten met brandstof
	Tijdens de eerste rit langs de begrenzingsdraad is het spoor van de robot abnormaal of draait hij in sommige delen van zijn pad.	De functie voor het detecteren van de begrenzingsdraad is verstoord. Er kunnen externe stoorsignalen in de omgeving zijn, zoals ondergrondse elektriciteitsnetten, elektrische apparatuur met een hoog vermogen, enz.De dichtstbijzijnde begrenzingsdraad van uw buren moet op minstens 2 m afstand van de uwe worden gelegd.	Omsluit dit interferentiegebied met uw begrenzingsdraad om de robot uit de buurt van dit gebied te houden.Stel de begrenzingsdraad zo af dat de robot het signaal normaal kan detecteren.
	De robot maakt geen verbinding met de laadcontacten wanneer hij terugkeert naar het laadstation.	Ongelijke structuur van het laadstation	Controleer de structuur van het laadstation met een waterpas en strijk indien nodig het oppervlak van het gazon glad.
Eerste gebruik	De robot stopt en de batterijniveau-indicator toont slechts één lijn.	De batterij is leeg	Zet de robot terug in het laadstation en laat hem opladen.Opmerking: Als de robotindicator continu groen brandt, is de batterij in orde. Als de robotindicator langer dan 2 uur groen knippert, is de batterij defect of is er geen contact tussen de laadcontacten van het station en de contacten van de robot.
	Robot rijdt over de begrenzingsdraad en stopt in de buurt.	De wielen kunnen bedekt zijn met modder en puin, wat resulteert in slechte grip.	Reinig de wielen van de robot en indien nodig het gazon.
		De hoek in de hoeken van de begrenzingsdraad is minder dan 100°	Vergroot de hoek dienovereenkomstig.
		Het signaal van de begrenzingsdraad is verstoord	Controleer de stekkerverbinding voor de gekurkte zitting. Controleer de kabel op breuken.
Bij normaal gebruik	Harde geluiden en trillingen	De messen zijn bot en het snijsysteem loopt uit de rondte.De schijf van het mes is beschadigd.	Draai of vervang de snijlijnen. Doe beide met alle messen tegelijkertijd.Plaats de voorruit terug.
		Schroeven voor het bevestigen van de messchijf zitten los.	Draai de bijbehorende schroeven gewetensvol vast.
		Er zijn vreemde voorwerpen tussen de schijf en het station gekomen	Verwijder de vreemde voorwerpen volledig.
	De robot rent, maar maait het gras niet	De maaihoogte is verkeerd ingesteld.	Stel de maaihoogte op de juiste manier in
	De normale werktijd na elk laadproces is korter geworden.	De oplaadcontacten zijn vuil	Reinig alle oplaadcontacten zorgvuldig.
		De capaciteit van de batterij is afgenomen na veelvuldig laden en ontladen.	Om weer efficiënt te kunnen werken is een nieuwe accu noodzakelijk
	De robot komt niet routinematig naar buiten nadat hij eerder de regensensor heeft geactiveerd.	De regensensor is nog actief	Reinig alle metalen contactpunten grondig met brandstof
	Robot rijdt in cirkels om zich heen	Hij vindt geen signaal	Controleer of er niet meer dan 250 m kabel is gelegd (totaal)
	Zwart scherm		Plaats de machine terug in het laadstation en laad de maaier minimaal 10 minuten op. Schakel vervolgens de maaier uit en na ongeveer 1 minuut weer aan. Het scherm zou nu weer moeten verschijnen.

Opmerking: Als u problemen ondervindt bij het opnieuw opstarten van de robot, plaats deze dan op een maximale afstand van 50 cm van de begrenzingsdraad en start hem opnieuw op. Uw persoonlijke houding blijft dezelfde.

68. SPECIFICATIES

Lithium acupunctuur wals	28V
Lithium Acu Kapasit	3Ah
Motor	Borstelloze elektromotor
Snijsnelheid	2900 toeren per minuut
Snij systeem	3 messen met mulchfunctie
Mogelijke gebiedsgrootte	1000 m^2
Maximale klimhoek	30°
Maximale loopsnelheid	0,5 m /sec
Laden	120min
Runtime	60min
Geluidsniveau	65dB(A)
Maai breedte	24cm
Maai hoogtes	25 mm – 65 mm
Snij-modus	Rechte lijnen en willekeurige modus

69. ZIN

WAARSCHUWING!

Maak afgedankt elektrisch gereedschap onbruikbaar voordat u het weggooit:

• elektrisch gereedschap op het lichtnet door de aansluitstekker te verwijderen,
• elektrisch gereedschap op batterijen door de batterij te verwijderen.

Alleen voor EU-landen

Gooi elektrisch gereedschap niet bij het huisvuil! Volgens de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationale wetgeving, moet gebruikte elektrische en elektronische apparatuur gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Terugwinning van grondstoffen in plaats van

afvalverwerking. Het apparaat, de accessoires en de verpakking moeten op een milieuvriendelijke manier worden gerecycled. Plastic onderdelen zijn gemarkeerd voor single-origin recycling.

WAARSCHUWING!

Gooi oplaadbare batterijen/batterijen niet bij het huisvuil, vuur of water. Open geen gebruikte batterijen. Oplaadbare batterijen moeten op een milieuvriendelijke manier worden ingezameld, gerecycled of afgevoerd.

Alleen voor EU-landen: Volgens Richtlijn 2006/66/EG moeten defecte of gebruikte oplaadbare batterijen worden gerecycled.

TIP

Informeer bij uw gemeente/stad naar de verwijderingsmogelijkheden,

Recycle de grondstoffen in plaats van ze met het huisvuil weg te gooien.

70. EU CONFORMITEITSVERKLARING

Naam / naam Robotmaaiers / Robotmaaier FX-RB224

EG-Richtlinie / EG-richtlijn MD-richtlijn: 2006 / 42 / EG

Angewandte Normen / toepasselijke normen

EN 60335-1:2012+A11:2014+A13:2017

EN 62233:2008

Hierbij verklaren wij dat de bovengenoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de vermelde EG-richtlijn door haar ontwerp in de versie die wij op de markt hebben gebracht.

Hierbij verklaren wij dat de bovengenoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de bovengenoemde EG-richtlijnen.

Opslag van technische documenten: FUXTEC GmbH • Kappstraße 69 • 71083 Herrenberg • Duitsland, T. Gumprecht, Managing Director

Herrenberg, 01.12.2021

Tian Gumpre
