MANUAL DE USUARIO FXRB224 Fuxtec

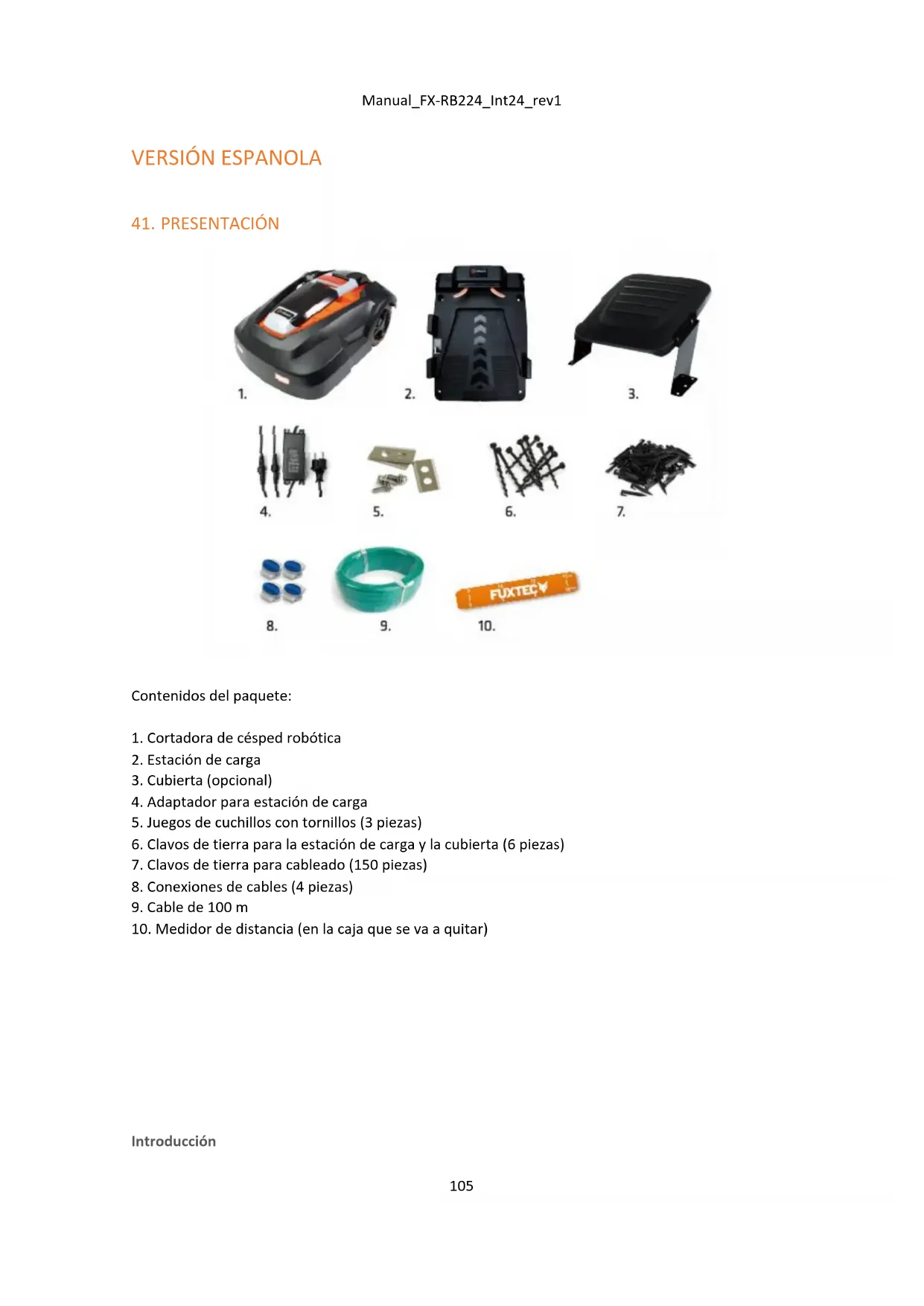

Contenidos del paquete:

1. Cortadora de césped robótica

2. Estación de carga

3. Cubierta (opcional)

4. Adaptador para estación de carga

5. Juegos de cuchillos con tornillos (3 piezas)

6. Clavos de tierra para la estación de carga y la cubierta (6 piezas)

7. Clavos de tierra para cableado (150 piezas)

8. Conexiones de cables (4 piezas)

10. Medidor de distancia (en la caja que se va a quitar)

Felicitaciones por su elección de este producto de calidad excepcional. El cortacésped robótico es un cortacésped de corriente continua (batería) que utiliza un microordenador, un temporizador y sensores para lograr un funcionamiento autónomo y desatendido dentro de una zona ajardinada definida. Está destinado principalmente a cortar el césped y cuidar el césped en hogares privados. Para obtener los mejores resultados de su robot cortacésped RM18, necesita saber cómo funciona. Este manual del propietario contiene información importante sobre el cortacésped, cómo instalarlo y cómo usarlo. En caso de duda, puede buscar más información en nuestro sitio web www.fuxtec.de. Símbolos utilizados en el robot cortacésped Los siguientes símbolos están indicados en el robot cortacésped:

Lea atentamente el manual del usuario para poder utilizar correctamente el robot cortacésped. Para usar el cortacésped de manera segura y eficiente, se deben seguir cuidadosamente las advertencias y precauciones de seguridad de este manual del propietario. La inspección y el mantenimiento deben realizarse con el interruptor de alimentación (0) apagado. Durante el funcionamiento, los objetos se pueden tirar lejos del cortacésped. Mantenga una distancia segura de la máquina durante el funcionamiento. Ten cuidado. Asegúrese de mantener las manos y los pies alejados de las cuchillas giratorias No utilice el cortacésped como medio de transporte. Mantenga suficiente distancia de la cortadora de césped y asegúrese de que los niños y las mascotas no puedan acercarse a la cortadora de césped.Manual_FX-RB224_Int24_rev1

Lea atentamente las instrucciones de funcionamiento antes de usar. Asegúrese de guardarlos para futuras consultas. Lea atentamente las instrucciones. Familiarícese con los controles y el uso adecuado de la máquina. Nunca permita que personas que no estén familiarizadas con estas instrucciones o niños usen la máquina. Las regulaciones locales pueden limitar la edad del operador. El operador o usuario es responsable de cualquier accidente o peligro que ocurra a otras personas o a su propiedad. Preparación

• Mantenga siempre el adaptador limpio y en un lugar seguro.

• Asegúrese de que los cables delimitadores estén instalados correctamente y de acuerdo con las regulaciones

• Inspeccione regularmente el área de trabajo del robot y retire todas las piedras, palos, cables, huesos y otros desechos.

• Compruebe regularmente que las cuchillas, los pernos de la hoja y la placa de la hoja no estén desgastados o dañados. Reemplace las cuchillas y los pernos desgastados o dañados en juegos para mantener el equilibrio correcto.

• Mantenga las manos y los pies alejados de las piezas/cuchillas giratorias.

• Nunca levante ni transporte una máquina mientras el motor esté en marcha.

• Apague el botón de encendido (0): - Antes de eliminar un obstáculo delante de la máquina - Antes de revisar, limpiar o trabajar en la máquina. Importante: No deje que la máquina funcione sin supervisión si sabe que hay mascotas, niños o personas cerca.

Mantenimiento y almacenamiento:

• Bajo ninguna circunstancia debe limpiar la parte inferior del cortacésped con agua corriente. Solo debe limpiarse con un cepillo / un paño (con un máximo de un paño ligeramente húmedo).

• Todas las tuercas, pernos y tornillos deben apretarse para que la máquina esté en condiciones de funcionamiento seguras.

• Las piezas desgastadas o dañadas deben reemplazarse por razones de seguridad.

• Asegúrese de que solo se utilicen piezas autorizadas cuando reemplace las cuchillas y los tornillos.Manual_FX-RB224_Int24_rev1

• Asegúrese de que las baterías solo estén cargadas con el cargador/adaptador correcto recomendado por Fuxtec. El uso inadecuado puede provocar una descarga eléctrica, sobrecalentamiento o fugas de líquido corrosivo de la batería.

• En caso de fuga de la batería, enjuague con agua o neutralizador y busque ayuda médica en caso de contacto visual, etc.

• El mantenimiento de la máquina debe realizarse de acuerdo con las instrucciones del fabricante. Tenga en cuenta también el punto: mantenimiento y almacenamiento invernal.

Determinación del área de trabajo: Para que el robot corte en el área deseada, y solo en esta área, debe marcar el área con un cable delimitador. Antes de comenzar, es importante hacer un boceto del área de trabajo del robot y los "obstáculos" que rodeará, por lo que también deben estar marcados con cables delimitadores. El cable delimitador debe colocarse de tal manera que la distancia entre el robot cortacésped y el cable delimitador nunca sea superior a un máximo de 15 metros. Si su vecino también tiene un robot cortacésped, es importante que coloque el cable delimitador y la estación de acoplamiento al menos a 100 cm del cable delimitador de su vecino. Para obtener la máxima señal, le recomendamos que no coloque más de 400 m de cable. Para evitar problemas más adelante, debe prestar mucha atención al boceto para colocar correctamente el cable delimitador.

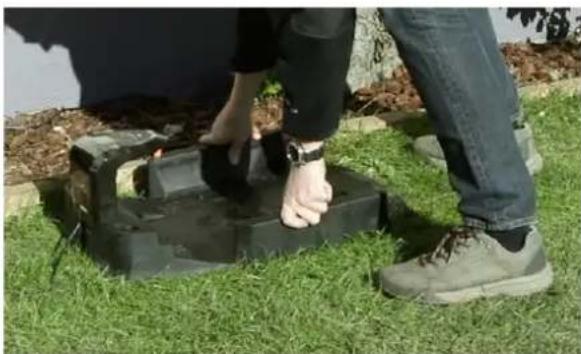

Posicionamiento de la estación de carga Comience colocando la estación de carga en su boceto a una distancia razonable de su toma de corriente exterior (230 V). El cable de alimentación de la estación de carga tiene una longitud de 8 m. Es importante colocar la cubierta de modo que el indicador LED de la base de carga quede debajo de la cubierta.

IMPORTANTE: Antes de instalar el robot cortacésped, corte el césped a una altura máxima de 3 cm con su cortacésped convencional. Esto evitará el mensaje de error E8 (hierba demasiado alta).Manual_FX-RB224_Int24_rev1

La estación de carga debe colocarse sobre una superficie firme y plana, con la flecha "IN" de la estación de carga apuntando hacia el área de trabajo.

• en un rincón del césped,

• en zonas bajas donde la estación de carga o el robot cortacésped podrían dañarse por charcos,

• debajo de un árbol alto por el peligro de los rayos Nota: Es importante que el adaptador y el enchufe eléctrico estén siempre ¡seco! Frente a la estación de carga, debe planificar 2 m de espacio libre sin obstáculos para que el dispositivo pueda regresar fácilmente a la estación. Se requiere un espacio libre de 1 m detrás de la estación de carga. Tendido del cable delimitador

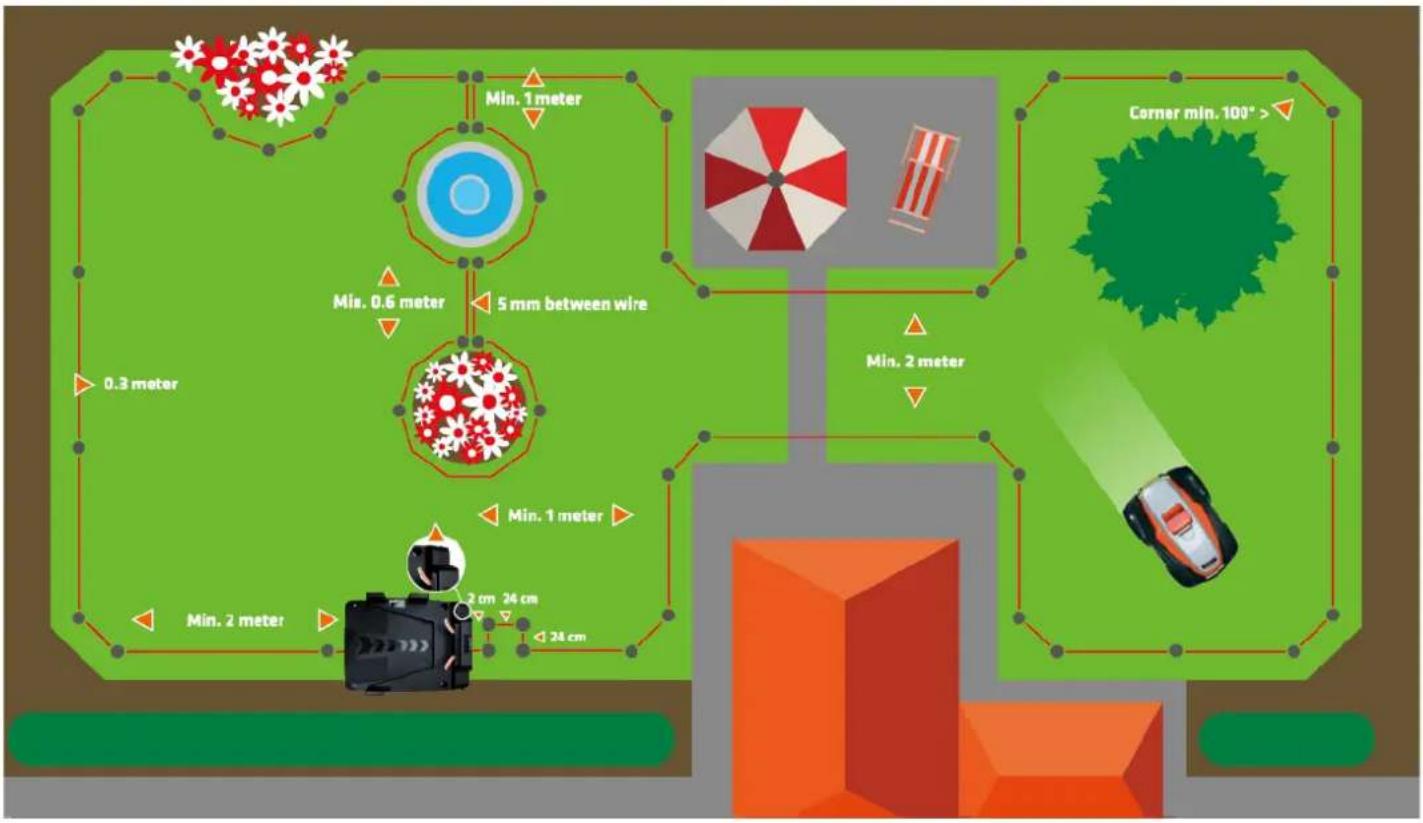

• El cable delimitador debe estar conectado para formar un cable continuo sin interrupciones ni cruces. Se incluyen 100 m de cable.

• Debe haber un máximo de 1 m entre cada clavija. Se incluyen 150 clavijas.

• No forme esquinas en ángulo recto (90°). Las esquinas deben tener al menos 100° (ver dibujo).

• El cable delimitador debe colocarse a 35 cm de la línea divisoria del césped.Manual_FX-RB224_Int24_rev1

• Forma islas rodeando obstáculos, como macizos de flores, con el cable delimitador si no quieres que tu robot corte el césped dentro de esa área. Los cables de entrada y salida deben estar separados por un máximo de 5 mm.

• Su robot cortacésped puede acercarse fácilmente a las piedras si son tan pesadas que el robot no las mueve. Sin embargo, si la piedra tiene una superficie inclinada por la que el robot podría trepar accidentalmente, debe retirar la piedra del área de trabajo o colocarla verticalmente con una altura mínima de 15 cm.

• Si tiene árboles que tienen raíces que sobresalen del suelo, estas áreas deben estar cerradas con un cable delimitador para proteger los árboles. Si no hay raíces visibles, no hay necesidad de un cable delimitador.

• Si el cable delimitador se coloca debajo de ramas bajas de arbustos o árboles, debe cortar las ramas para que no obstruyan el libre funcionamiento de la podadora. Al mismo tiempo, estas ramas pueden hacer que el sensor de lluvia se active cuando las gotas de lluvia de las ramasManual_FX-RB224_Int24_rev1

golpean el robot. En este caso, el robot regresa a la estación de carga incluso en tiempo seco (el símbolo del sensor de lluvia se muestra en la pantalla).

• Si el camino de entrada o los caminos del jardín están nivelados con el césped, su cortadora de césped robótica puede pasar fácilmente por encima de ellos. Pero si quieres evitarlo, sólo necesitas 10 cm entre el cable delimitador y el camino de entrada. Sin embargo, si su camino de entrada está cubierto de grava o similar, el robot cortacésped no podrá pasar por encima. En este caso, necesitará una distancia de 30 cm entre el cable delimitador y el camino de entrada.

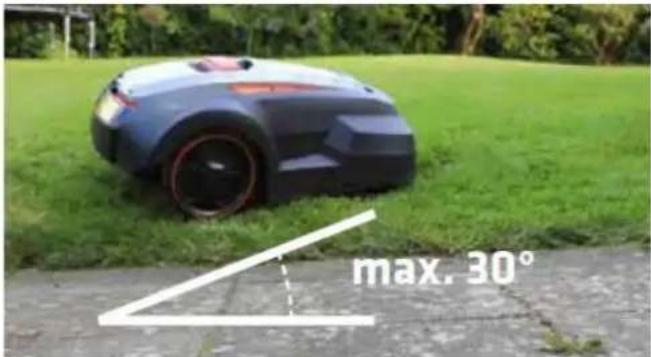

• El robot cortacésped es capaz de conducir en pendientes de hasta un máximo de 30°. Cuando la superficie se vuelve más empinada, el robot tiene un sensor que lo hace detenerse. Si la superficie se inclina más de 25° hacia el cable delimitador, el robot puede deslizarse fuera del área de trabajo cuando la hierba está mojada. Por lo tanto, recomendamos colocar el cable delimitador a una distancia de hasta 40 cm de la línea divisoria en un terreno tan inclinado.

Prepara los materiales:

• Saque los cables delimitadores, las conexiones de cables, las clavijas y el medidor de distancia de la caja.

• También necesitarás: martillo, alicates, llave inglesa Prepara el césped:

• El césped no debe tener más de 60 mm cuando se inserta el cable delimitador. Si es más alto, se recomienda cortar el césped primero con una cortadora de césped normal. Luego, el cable se puede colocar lo más cerca posible del suelo, lo que evita que el cortacésped robótico corte el cable y que las personas tropiecen con él. Después de un corto tiempo, el cable desaparecerá en el césped.Manual_FX-RB224_Int24_rev1

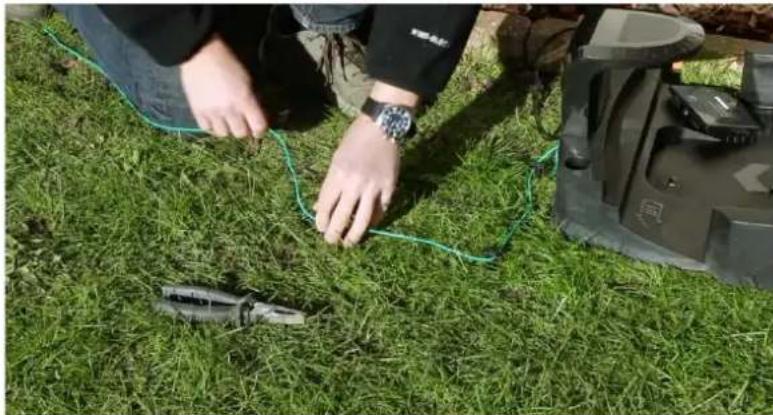

Coloque el cable delimitador:

• Coloque la estación de carga del robot como se indica en su boceto (lateral) e inserte la estaca de inicio. Asegúrese de reservar 0,5 m de cable adicional para la instalación final de la estación de acoplamiento.

• De acuerdo con su boceto, coloque su cableado sin apretar alrededor del área de trabajo en el jardín. Luego, puede ajustarlos fácilmente a medida que avanza.

• Ahora puedes empezar a insertar las clavijas. Con la ayuda de sus cajas personalizadas, mantenga la distancia deseada hasta el borde (35 cm). La distancia entre las clavijas no puede exceder de 1 m. Recomendamos colocar las clavijas más juntas en las esquinas, que siempre deben estar al menos a 100°.

• Si hay áreas en su césped que no desea que su robot corte el césped, rodee el área con un cable delimitador como se indica. Nota: máx. 5 mm entre el cable delimitador de entrada y de salida (ver dibujo).

• Enchufa la última estaca cuando estés de vuelta en la estación de carga.

• Si los cables de 100 m incluidos no son suficientes, puede comprar más cables. Utilice las conexiones de cable suministradas para el montaje. No es necesario pelar los extremos de los cables para el montaje. Conecte el cable delimitador a la estación de carga:

• Las conexiones de enchufe incluidas en el volumen de suministro deben sujetarse al cable con unos alicates de punta plana. Un ajuste demasiado flojo hará que el cable se caiga => Sin conexión

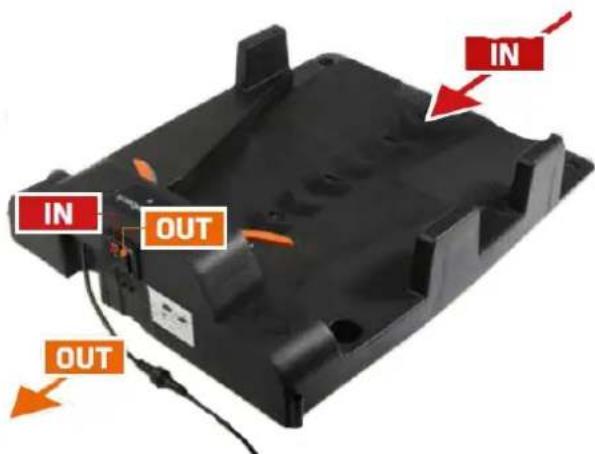

• Cuando conecta los extremos del cable a la base de carga, hay un cable de entrada y un cable de salida como se indica. El cable de entrada se enrosca a través del soporte de cables debajo de la estación de carga y debe conectarse al enchufe de entrada, mientras que el cable de salida debe conectarse al enchufe de salida (consulte las siguientes imágenes).Manual_FX-RB224_Int24_rev1

- desde debajo de la estación de carga (extremo del cable)

- para el césped (inicio del cable). Después de conectar los dos extremos (IN y OUT), coloque la cubierta protectora

• Ahora puede conectar la estación de carga al suelo.

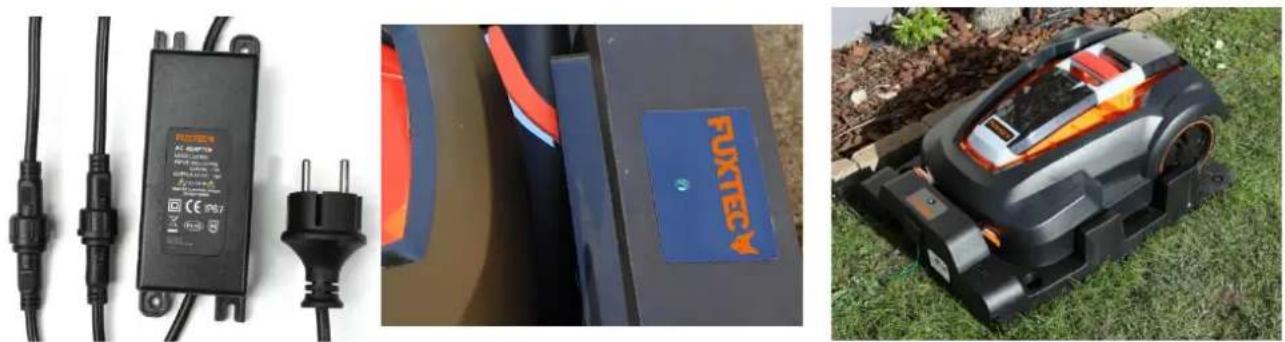

Carga y comprobación de la estación de carga

• Coloque el robot cortacésped en la base de carga para cargarlo, incluso si el robot se ha precargado en la fábrica.

• Conecte el cable al adaptador y, a continuación, a la fuente de alimentación principal. El indicador LED de la estación de carga se enciende. RED: No hay conexión al cable delimitador, o el cable delimitador se interrumpe en algún lugar. VERDE INTERMITENTE: Carga y correcta conexión al cable delimitador. CONSTANTE VERDE: Completamente cargado y correctamente conectado al cable delimitador.

• La estación de carga ya está operativa.Manual_FX-RB224_Int24_rev1

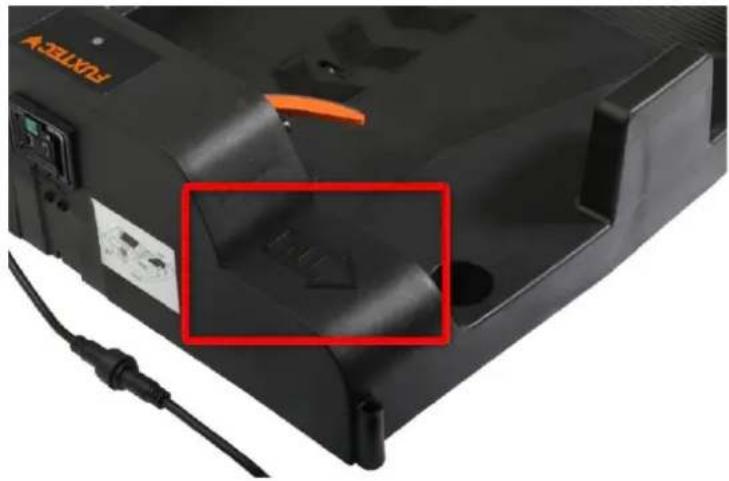

Importante: La flecha "IN" en la estación de carga debe estar siempre en la dirección de la Área de trabajo / frente al césped.

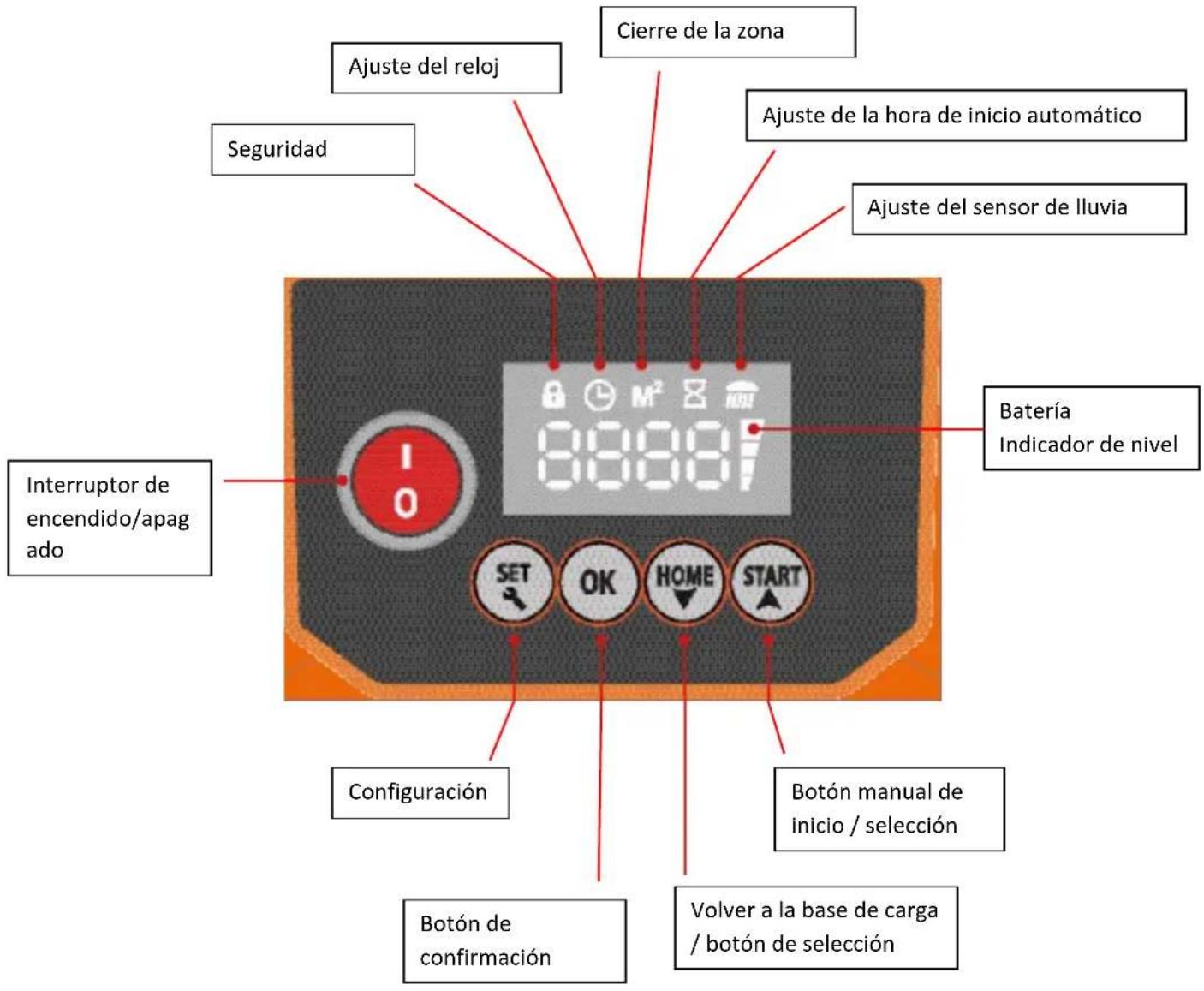

45. CONFIGURACIÓN Y ARRANQUE

Retire todos los objetos extraños como raíces, piedras, ramas, juguetes, etc. del césped. Actitud: Después de la instalación y la carga, ahora está listo para realizar el ajuste. El dispositivo se puede configurar para inicio manual o automático.Manual_FX-RB224_Int24_rev1

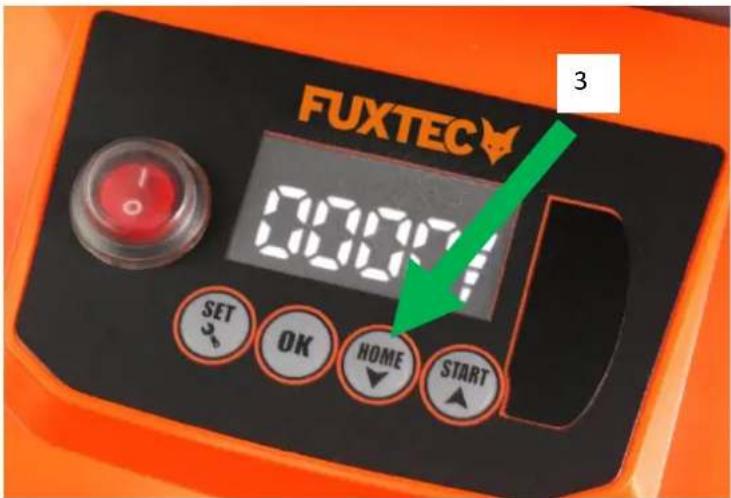

• Presione el botón "SET" hasta que se encienda el icono del reloj.

• Introduzca la hora con las teclas de selección / teclas de flecha ("INICIO" y "INICIO") y confirme con el botón "OK".

Interruptor de encendido/apag ado Seguridad Ajuste del reloj Cierre de la zona Ajuste de la hora de inicio automático Ajuste del sensor de lluvia Batería Indicador de nivel Configuración Botón de confirmación Volver a la base de carga / botón de selección Botón manual de inicio / selecciónManual_FX-RB224_Int24_rev1

• Pulse el botón "SET" hasta que se ilumine el icono M².

• Utilice las teclas de flecha ("INICIO" y "INICIO") para introducir el tamaño del área a cortar en pasos de 50 m² y confirme con "OK". Arranque automático

• Ingrese su código de seguridad de 4 dígitos / código de fábrica (0000) y confirme con "OK"

• Presione "Confirmar" hasta que el área a cortar se establezca en m² y confirme con "OK". Ajuste de la hora de inicio automático

• Presione "SET" hasta que se ilumine el ícono del reloj de arena.

• Presione la hora de inicio deseada con las teclas de flecha ("HOME" y "START") y confirme con "OK".

• Si los 4 dígitos 0000 se iluminan constantemente, se establece la hora de inicio.

• Presione "INICIO". Nota: Cuando el dispositivo haya finalizado su ciclo de trabajo, se reiniciará automáticamente al mismo tiempo 48 horas después.

• Introduzca su código de seguridad/código de fábrica de 4 dígitos (0000) y confirme con "OK".

• Presione "INICIO" Establecer el código de seguridad

• El código de seguridad predeterminado de fábrica es: 0000. Si desea conservar este código, siga los pasos descritos anteriormente.

• Si desea cambiar el código, primero ingrese el código de fábrica 0000 + START.

• La máquina sale de la estación de acoplamiento y comienza a funcionar.

• Después de unos metros, presione STOP y aparecerá el código de error E1 en la pantalla.

• Presione START y mantenga presionado el botón START durante 10 segundos hasta que aparezca el código U133 en la pantalla.

• Presione SET. El icono de candado (imagen) parpadea. Confirme el código de fábrica 0000 sucesivamente con OK hasta que los dígitos 0000 estén fijos.

• Presione SET nuevamente y el icono de bloqueo parpadeará.

• Ahora ingrese su código de seguridad de 4 dígitos elegido personalmente y confírmelo con OK.Manual_FX-RB224_Int24_rev1

• Su código de seguridad personal ahora está configurado y se ilumina constantemente.

• Finalmente, presione INICIO y el dispositivo continuará funcionando.

• ¡RECUERDA TU CÓDIGO! Nota: Si ha olvidado su código personal, el robot cortacésped debe enviarse a Fuxtec para su devolución. Más botones Altura de corte (1): Ajuste la altura de corte girando el dial (1) Anote los números en la esfera y deténgase a la altura deseada.

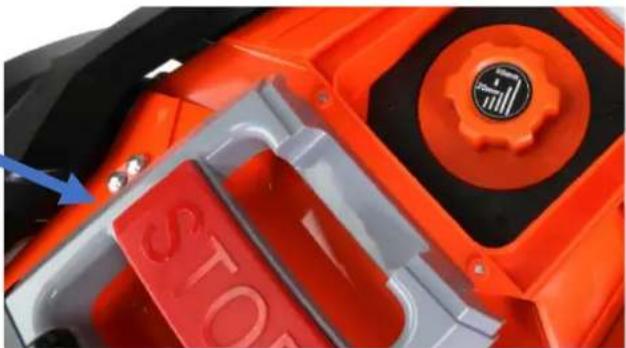

• Puede detener el robot cortacésped en cualquier momento presionando el botón de parada de emergencia.

• También puede utilizar el botón STOP para anular la función de la máquina. Por ejemplo, si desea evitar que la máquina conduzca a lo largo del cable delimitador cada vez: deje que la máquina salga de la estación de acoplamiento: tan pronto como comience a funcionar, presione el botón STOP y luego coloque la máquina contra el cable delimitador a 2 m frente a la estación de acoplamiento.

• Ingrese su código de seguridad de 4 dígitos/código de fábrica y confirme con "OK".

• Presione "INICIO". Nota: El botón de parada de emergencia no elimina su configuración personal.

• Ingrese su código de seguridad de 4 dígitos/código de fábrica y confirme con "OK".

Nota: El botón INICIO no elimina su configuración personal.

Presione el botón START/RESTART:

• Ingrese su código de seguridad de 4 dígitos/código de fábrica y confirme con "OK".

• Presione "INICIO" Nota: Si solo se puede ver una línea en el indicador de nivel de batería, el cortacésped robótico ya no tiene suficiente energía y solo se puede reiniciar en la estación de carga

Sensores Sensor de obstáculos/táctil:

• Cuando el robot cortacésped encuentra un obstáculo, se retrae y cambia de dirección para 3Manual_FX-RB224_Int24_rev1

evitar el obstáculo.

• Si no encuentra un nuevo camino dentro de los 3 segundos, la hoja se detendrá.

• Si no encuentra una nueva ruta en 10 segundos, el robot se apaga y requiere un reinicio manual para volver a funcionar.

• En caso de lluvia, el robot regresa automáticamente a la estación de acoplamiento y comienza a cortar cuando comienza el siguiente ciclo de trabajo.

• Las gotas de lluvia de las ramas colgantes pueden activar el sensor de lluvia; En este caso, el robot regresa a la estación de acoplamiento (ver pantalla).

Sensores de elevación:

• Estos sensores están ubicados cerca de las 2 ruedas delanteras y miden el contacto de las ruedas con la superficie.

• Si el robot se levanta manualmente o si una o ambas ruedas chocan con un orificio, el robot se apagará y deberá reiniciarse manualmente.

• Un reinicio en el césped solo se puede hacer si mueve la máquina de modo que tenga una distancia máxima de 50 cm del cable delimitador.

• Para comenzar, debe seleccionar el área y luego presionar el botón "INICIO". El ciclo de trabajo no se modifica.

Sensor de inclinación:

• Un sensor de 6 ejes está integrado en el robot cortacésped que mide el ángulo de inclinación en todas las direcciones.

• Si el ángulo de inclinación supera los 30°, las cuchillas se detienen inmediatamente, pero el robot sigue conduciendo.

• Si el ángulo vuelve a disminuir en 10 segundos, las cuchillas vuelven a arrancar automáticamente. Sin embargo, si el ángulo no disminuye en 10 segundos, el cortacésped se apagará y requerirá un reinicio manual.

• Un reinicio en el césped solo se puede hacer si mueve la máquina de modo que tenga una distancia máxima de 50 cm del cable delimitador

• Para comenzar, debe seleccionar el área y luego presionar el botón "INICIO". El ciclo de trabajo no se modifica.Manual_FX-RB224_Int24_rev1

Para sacar el máximo partido a su robot cortacésped, es importante que inspeccione regularmente la máquina y su zona de corte. Limpieza regular:

• Alargarás la vida útil de tu robot cortacésped si lo mantienes limpio con regularidad eliminando hojas, ramas y suciedad. Nota: Es muy importante usar SOLO un cepillo o un paño seco para la limpieza. El uso de agua puede dañar el sistema eléctrico. Cubierta superior

• Levanta la cubierta superior y límpiala de hierba y suciedad con un cepillo suave. Puede limpiarlos con un paño húmedo (NO los enjuague con agua debido a los dispositivos electrónicos). Parte inferior

• Limpie también la parte inferior con un cepillo suave.

• En particular, asegúrese de que las cuchillas y el portacuchillas puedan girar libremente. Nota: ¡Recuerde apagar el botón de encendido antes de limpiar! Si el robot cortacésped funciona con frecuencia en césped húmedo, automáticamente se asentará más césped en la cámara de corte. Esto reduce significativamente el rendimiento de corte y, por lo tanto, es muy importante eliminar la hierba. También es necesario limpiar las palas del rotor con regularidad para que puedan girar. Carga

• También es necesario limpiar la base de carga con regularidad eliminando la suciedad y la hierba de la placa inferior para evitar un mal contacto entre los contactos de carga de la base de carga y el robot.

• Es importante comprobar que los respectivos contactos de carga estén correctamente conectados entre sí.

• Con el tiempo, la estación de carga puede hundirse un poco a medida que la superficie se hunde debido a la descomposición del césped.Manual_FX-RB224_Int24_rev1

• Limpie los contactos de carga del robot cortacésped y de la estación de carga varias veces durante la temporada con papel de lija fino o lana de acero. Es importante asegurarse de que todos los pernos, pernos y tuercas estén siempre bien apretados para que el robot cortacésped tenga las mejores condiciones de trabajo posibles.

Sustitución de piezas de repuesto: Sonido:

• Las cuchillas tienen 2 bordes de corte afilado y se pueden girar si se han desafilado en un borde.

• Si ambos bordes están desafilados, las hojas se pueden reemplazar fácilmente con un destornillador. Nota: Recuerde apagar el botón de encendido antes de comenzar a trabajar en el robot.

• Una vez que hayas quitado el tornillo, es importante quitar la hierba y otros residuos del soporte de la cuchilla.

• A continuación, puede insertar el nuevo cuchillo.

• Atornille firmemente el tornillo de la cuchilla. Compruebe si las cuchillas se pueden girar. Nota: Es importante que las 3 cuchillas se volteen o reemplacen a la vez.

• Generalmente, la duración de la batería es de 5 años, dependiendo de la carga de trabajo y el mantenimiento del robot cortacésped. Nota: ¡Utilice siempre piezas de repuesto originales/autorizadas!

Almacenamiento en invierno:

• Le recomendamos que guarde el robot cortacésped más la estación de carga en una habitación seca y sin heladas durante el invierno después de eliminar la hierba y otra suciedad (solo con un paño seco y un raspador).

• Limpie cuidadosamente los tentáculos de carga de la estación de acoplamiento y las placas de cobre de la máquina para evitar la corrosión. Pule con lana de acero y aplica un poco de aceiteManual_FX-RB224_Int24_rev1

sin ácido. Nota: Debe cargar el dispositivo cada 2 meses en invierno para prolongar la vida útil del batería.

Actualización de software Actualización de software a través de USB:

• Guarde el software en un disco USB en blanco

• Apague el cortacésped robótico e inserte la memoria USB

• Encienda la cortadora de césped robótica y verá un número parpadeante en la pantalla.

• Cuando finaliza el parpadeo, el software se ha actualizado con éxito;

• Apague el robot cortacésped y vuelva a encenderlo para verificar si el software que desea se muestra en la pantalla.

• Software deseado en la pantalla.

Como guía rápida, en caso de que el robot cortacésped no funcione correctamente, puede ver los códigos de error en el dispositivo o seguir los pasos de solución de problemas a continuación para resolver el problema. Si el error persiste, póngase en contacto con el servicio de atención al cliente de Fuxtec.

Mensaje de error en el robot: Monitor Descripción Acción

Interruptor de emergencia activado. Reinicie el robot.

Sensor de elevación activado. ¿Está bloqueada la rueda? Retire el obstáculo y reinicie el robot.

El robot se encuentra fuera del cableado delimitador. Coloque el robot dentro del cable delimitador.

El cable delimitador está roto. ¿El LED parpadea en rojo? Repare el cable delimitador y reinicie el robot.

Sensor de obstáculos/contactos activado. ¿Hay algún obstáculo? Reinicie el robot.

Consumo de energía en el motor de accionamiento izquierdo demasiado alto. ¿La hierba es demasiado alta? ¿Más de 4 cm? ¿Está bloqueada la rueda izquierda? Reinicie el robot.

El consumo de energía en el motor de accionamiento derecho es demasiado alto. ¿La hierba es demasiado alta? ¿Más de 4 cm? ¿Está bloqueada la rueda derecha? Reinicie el robot.

Sobrecorriente en el motor de corte. ¿La hierba es demasiado alta? ¿Está bloqueada la placa de la cuchilla? Reinicie el robot.

Error de estado de carga. Mal funcionamiento de la batería. Póngase en contacto con el servicio de atención al cliente de Fuxtec. E10 Sobre/bajo voltaje. Mal funcionamiento de la batería. Póngase en contacto con el servicio de atención al cliente de Fuxtec. E11 Sensor de inclinación activado. ¿El ángulo de inclinación es superior a 20 grados? Reinicie el robot.Manual_FX-RB224_Int24_rev1

E12 Obstáculo plano. Rodee el obstáculo con los cables delimitadores. Reinicie el robot. A13 Su "caliente" Sobrecalentamiento. Para proteger la batería del sobrecalentamiento (alta temperatura exterior), el cortacésped debe estacionarse a la sombra.

El robot no arranca. Señal disponible ¿Está el robot fuera del cable delimitador? ¿Está conectado correctamente el cable delimitador?

El robot no arranca. Sin señal (estación de carga). ¿Está conectado correctamente el cable delimitador/fuente de alimentación?

El robot no arranca. Los contactos de carga están defectuosos. Limpie los tentáculos de carga y las placas de cobre. Si la tensión entre

28 - 32 V Póngase en contacto con

el servicio de atención al cliente de Fuxtec.

Voltaje de la batería demasiado bajo. Cargue completamente el robot.

1) Coloque el robot en el cable delimitador.

2) Introduzca el código de seguridad.

3) Activa el botón Inicio.

Solución de problemas adicionales Estado Descripción del error: posible problema Resolución de problemas Planung/Instalación El robot no sale de la estación de carga

El LED de la estación de carga se ilumina en rojo.

-Revise el cable delimitador para ver si hay roturas. -El robot no está suficientemente cargado El LED de la estación de carga parpadea en verde. - Continúe cargando el robot hasta que elManual_FX-RB224_Int24_rev1

indicador se vuelva verde. Instalación incorrecta de la estación de carga La flecha "In" debe apuntar hacia el área de trabajo. El cable sobrante se enrolla debajo de la estación de acoplamiento.

Acorte el cable delimitador para evitar tocamientos y, por lo tanto, interferencias. Corrosión en los contactos de carga

Limpie los contactos de carga con lana de acero Los contactos de carga de la estación no tocan correctamente los contactos de carga del robot. Compruebe si la estación se ha hundido / todavía está en la balanza.

El sensor de lluvia está activo Limpie todos los contactos metálicos con el combustible

Durante el primer viaje a lo largo del cable delimitador, la trayectoria del robot es anormal o gira en algunas secciones de su camino. La función de detección del cable delimitador está perturbada. Puede haber señales de interferencia extrañas en el entorno, como redes eléctricas subterráneas, equipos eléctricos de alta potencia, etc.

El cable delimitador más cercano de su vecino debe colocarse al menos a 2 m de distancia del suyo. Encierre esta área de interferencia con su cable delimitador para mantener al robot alejado de esta área.

Ajuste el cable delimitador para que el robot pueda detectar la señal normalmente.

El robot no se conecta a los contactos de carga al regresar a la estación de carga. Estructura irregular de la estación de carga Verifique la estructura de la estación de carga con un nivel de burbuja y alise la superficie del césped si es necesario.Manual_FX-RB224_Int24_rev1

Primer uso El robot se detiene y el indicador de nivel de batería muestra solo una línea.

La batería está vacía

Regrese el robot a la estación de carga y deje que se cargue. Nota: Si el indicador del robot está en verde fijo, la batería está bien. Si el indicador del robot parpadea en verde durante más de 2 horas, la batería está defectuosa o no hay contacto entre los contactos de carga de la estación y los contactos del robot. El robot pasa por encima del cable delimitador y se detiene cerca de él. Las ruedas podían estar cubiertas de barro y escombros, lo que resultaba en un agarre deficiente. Limpie las ruedas del robot y, si es necesario, el césped.

El ángulo en las esquinas del cable delimitador es inferior a 100° Aumente el ángulo en consecuencia. La señal del cable delimitador se perturba Compruebe la conexión del enchufe del asiento con corcho. Compruebe si el cable está roto. Durante el uso normal Ruidos fuertes y vibraciones Las cuchillas son romas y el sistema de corte se queda sin redondo.

El disco de la cuchilla estaba dañado.

Gire o reemplace las líneas de corte. Haga ambas cosas con todas las cuchillas al mismo tiempo.

Reemplace el parabrisas.

Los tornillos para sujetar el disco de la cuchilla están sueltos. Apriete los tornillos correspondientes a conciencia.Manual_FX-RB224_Int24_rev1

Objetos extraños se han interpuesto entre el disco y la unidad Retire los cuerpos extraños por completo.

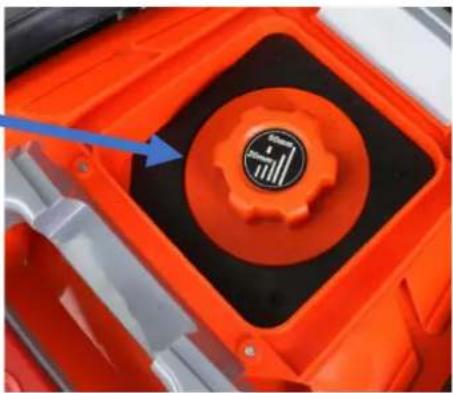

El robot corre, pero no corta el césped La altura de corte está configurada incorrectamente. Ajuste la altura de corte de forma adecuada

El tiempo de trabajo regular después de cada proceso de carga se ha acortado. Los contactos de carga están sucios

Limpie cuidadosamente todos los contactos de carga.

La capacidad de la batería ha disminuido después de una carga y descarga frecuentes. Para poder volver a funcionar de manera eficiente, es necesaria una batería nueva

El robot no sale rutinariamente después de activar previamente el sensor de lluvia. El sensor de lluvia sigue activo Limpie a fondo todos los contactos metálicos con combustible

El robot gira sobre sí mismo en círculos No encuentra ninguna señal Compruebe que no se hayan tendido más de 250 m de cable (en total)

Vuelva a colocar la máquina en la estación de carga y cargue el cortacésped durante al menos 10 minutos. Luego apague la cortadora de césped y vuelva a encenderla después de aproximadamente 1 minuto. La pantalla debería volver a aparecer.

Nota: Si tiene problemas para reiniciar el robot, colóquelo a una distancia máxima de 50 cm del cable delimitador y vuelva a iniciarlo. Sus actitudes personales siguen siendo las mismas.Manual_FX-RB224_Int24_rev1

Vals de acupuntura de litio 28V Litio Acu Kapasit 3 Ah Motor Motor eléctrico sin escobillas Velocidad de corte 2900 rpm Sistema de corte 3 cuchillas con función de acolchado Tamaño de área posible 1000m² Ángulo máximo de escalada 30° Velocidad máxima de funcionamiento 0,5 m /seg Carga 120 minutos Ejecución 60 minutos Nivel sonoro 65 dB(A) Anchura de corte 24cm Alturas de corte 25 mm – 65 mm Modo de corte Líneas rectas y modo aleatorioManual_FX-RB224_Int24_rev1

¡ADVERTENCIA! Haga que las herramientas eléctricas en desuso sean inutilizables antes de desecharlas:

• herramientas eléctricas alimentadas por la red quitando el enchufe de conexión,

• herramientas eléctricas que funcionan con baterías retirando la batería. Solo para países de la UE ¡No tire las herramientas eléctricas a la basura doméstica! De acuerdo con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos y electrónicos usados deben recogerse por separado y reciclarse de manera respetuosa con el medio ambiente. Recuperación de materias primas en lugar de eliminación de residuos. El dispositivo, los accesorios y el embalaje deben reciclarse de forma respetuosa con el medio ambiente. Las piezas de plástico están marcadas para el reciclaje de origen único. ¡ADVERTENCIA! No arroje pilas recargables/pilas a la basura doméstica, al fuego o al agua. No abra las pilas usadas. Las baterías recargables deben recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente. Solo para países de la UE: Según la Directiva 2006/66/CE, las baterías recargables defectuosas o usadas deben reciclarse. INDIRECTA Infórmese sobre las opciones de eliminación de su municipio/ciudad, Recicle los materiales brutos en lugar de desecharlos con la basura doméstica.Manual_FX-RB224_Int24_rev1

50. UE DECLARACIÓN DE CONFORMIDAD

Fabricante FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Alemania Teléfono: [phone] Fax: [phone] Correo electrónico: [e-mail] Web: www.fuxtec.de Nombre / nombre Cortacéspedes robóticos / Robot cortacésped FX-RB224 EG-Richtlinie / Directiva CE Directiva MD: 2006 / 42 /CE Angewandte Normen / normas aplicables EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 Por la presente, declaramos que la máquina mencionada anteriormente cumple con los requisitos esenciales de seguridad y salud de la Directiva CE enumerada debido a su diseño en la versión que hemos comercializado. Por la presente, declaramos que la máquina mencionada anteriormente cumple con los requisitos esenciales de seguridad y salud de las directivas CE mencionadas anteriormente. Almacenamiento de documentos técnicos: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Alemania, T. Gumprecht, Director General

1. Cortador de grama robótico
