MANUAL DE UTILIZADOR FX-E1RM20ECO Fuxtec
- Introdução e segurança.... 88
- Uso e manuseio da ferramenta elétrica....90
- Uso e manuseio da ferramenta sem fio 91
- Instruções gerais de segurança 91
- Instruções de segurança do carregador 93
- Instruções de segurança para baterias de íon-lítio 94
- Instruções de segurança no cortador....95
- Apresentação....96
- Ligar/desligar dispositivo.... 100
- Dicas para cuidar do gramado.... 101
- Ajuste de altura de corte.... 101
- Disposição....102
- Dados técnicos.... 103
- Declaração de conformidade da UE /Declaração de Conformidade.... 104
NEDERLANDSE VERSIE.... 105
71. Introdução e segurança
Nunca permita que crianças ou alguém que não esteja familiarizado com estas instruções utilizem a ferramenta de jardim. As crianças devem ser supervisionadas para garantir que não brinquem com o dispositivo.
Uso pretendido
Este dispositivo destina-se exclusivamente ao corte de relva em áreas privadas.
O dispositivo está de acordo com as instruções destas instruções de operação para usar as descrições e instruções de segurança fornecidas. Qualquer outro uso não é pretendido. O uso indevido anulará a garantia e o fabricante declinará qualquer responsabilidade. O utilizador é responsável por quaisquer danos causados a terceiros e aos seus bens. Opere o dispositivo apenas nas condições técnicas especificadas e entregues pelo fabricante. Alterações não autorizadas no dispositivo excluem o fabricante da responsabilidade por quaisquer danos resultantes.
Instruções gerais de segurança para ferramentas elétricas
AVISO!
Leia todos os avisos e instruções de segurança. O não cumprimento dos avisos e instruções de segurança pode resultar em choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções de segurança para referência futura.
O termo ferramenta elétrica usado nas instruções de segurança refere-se a ferramentas elétricas operadas pela rede elétrica (com cabo de alimentação) e ferramentas elétricas operadas por bateria (sem cabo de alimentação).
Segurança no emprego
- Mantenha sua área de trabalho limpa e bem iluminada. Áreas de trabalho desordenadas ou sem iluminação podem causar acidentes.
- Não trabalhe com a ferramenta eléctrica num ambiente explosivo que contenha líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas que podem inflamar a poeira ou a fumaça.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Se você se distrair, poderá perder o controle do dispositivo.
Segurança elétrica
- A ficha de ligação da ferramenta eléctrica deve encaixar na tomada. O plugue não deve ser modificado de forma alguma. Não use plugues adaptadores com ferramentas elétricas aterradas. Plugues inalterados e soquetes correspondentes reduzem isso Risco de choque elétrico.
- Evite contato físico com superfícies aterradas, como canos, aquecedores, fogões e geladeiras. Existe um risco maior de choque elétrico quando seu corpo está aterrado.
- Mantenha as ferramentas elétricas longe da chuva ou umidade. Permitir que água entre em uma ferramenta elétrica aumenta o risco de choque elétrico.
- Não utilize o cabo para outros fins, como transportar a ferramenta eléctrica, pendurá-la ou retirar a ficha da tomada. Mantenha o cabo longe de calor, óleo, pontas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
- Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para uso externo. A aplicação de um para uso externo O uso de um cabo de extensão adequado reduz o risco de choque elétrico.
- Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para uso externo. A aplicação de um para uso externo O uso de um cabo de extensão adequado reduz o risco de choque elétrico.
Segurança das pessoas
- Esteja atento, preste atenção ao que você está fazendo e aborde o trabalho com uma ferramenta elétrica de maneira sensata. Não use uma ferramenta elétrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização da ferramenta elétrica pode resultar em ferimentos graves.
- Use sempre equipamento de proteção individual e óculos de segurança. Usar equipamento de proteção individual, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva, dependendo da situação dependendo do tipo e utilização da ferramenta elétrica, reduz o risco de ferimentos.
- Evite o arranque involuntário. Certifique-se de que a ferramenta elétrica esteja desligada antes de conectá-la à fonte de alimentação e/ou bateria, pegá-la ou transportá-la. Se você segurar o dedo enquanto carrega a ferramenta elétrica ligar o interruptor ou conectar o dispositivo à fonte de alimentação enquanto ele estiver ligado, isso pode causar acidentes.
- Remova quaisquer ferramentas de ajuste ou chaves antes de ligar a ferramenta elétrica. Uma ferramenta ou chave localizada numa parte rotativa do dispositivo pode causar danos levar a lesões.
- Evite posturas anormais. Mantenha-o seguro Fique de pé e mantenha o equilíbrio em todos os momentos. Isto permite controlar melhor a ferramenta elétrica em situações inesperadas.
- Use roupas adequadas. Não use roupas largas ou joias. Mantenha cabelos, roupas e luvas longe de peças móveis. Roupas largas, joias ou cabelos longos podem ficar presos nas peças móveis.
72. Uso e manuseio da ferramenta elétrica
- Não sobrecarregue o dispositivo. Use a ferramenta elétrica designada para o seu trabalho. Com a ferramenta elétrica certa, você pode trabalhar melhor e com mais segurança dentro da faixa de desempenho especificada.
- Não utilize uma ferramenta elétrica cujo interruptor esteja com defeito. Uma ferramenta elétrica que não possa mais ser ligada ou desligada é perigosa e deve ser reparada.
- Desligue o aparelho e/ou retire a bateria antes de fazer ajustes no aparelho, trocar acessórios ou guardar o aparelho. Esta precaução evita que a ferramenta elétrica seja ligada inadvertamente.
- Mantenha as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que ninguém use o dispositivo que não esteja familiarizado com ele ou com estas instruções não li. As ferramentas elétricas são perigosas quando usadas por pessoas inexperientes.
- Faça a manutenção das ferramentas elétricas com cuidado. Verifique se as peças móveis estão funcionando corretamente e não estão emperradas, se as peças estão quebradas ou danificadas de tal forma que o funcionamento do ferramenta elétrica está danificada. Repare as peças danificadas antes de usar o dispositivo. Muitos acidentes são causados por ferramentas elétricas mal conservadas.
- Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente mantidas
com bordas cortantes afiadas têm menos probabilidade de emperrar e são mais leves para liderar.
- Utilize ferramentas elétricas, acessórios, ferramentas de aplicação, etc. de acordo com estas instruções. Leve em consideração as condições de trabalho e a atividade a ser desenvolvida. O uso de ferramentas elétricas para aplicações diferentes das pretendidas pode resultar em levar a situações perigosas.
73. Uso e manuseio da ferramenta sem fio
- Carregue as baterias apenas com carregadores recomendados pelo fabricante. Um carregador projetado para um tipo específico de bateria cria risco de incêndio quando usado com outras baterias.
- Utilize apenas as baterias previstas para este fim nas ferramentas eléctricas. A utilização de outras baterias pode resultar em ferimentos e risco de incêndio.
- Mantenha a bateria não utilizada longe de clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos que possam causar pontes nos contatos. Um curto-circuito entre os contatos da bateria pode causar queimaduras ou resultar em incêndio.
- Se usado incorretamente, poderá vazar líquido da bateria. Evite contato com ele. Em caso de contato acidental, enxaguar com água. Se o líquido entrar em contato com seus olhos, procure atendimento médico adicional. O vazamento de fluido da bateria pode causar irritação na pele ou causar queimaduras.
74. Instruções gerais de segurança
- Para sua segurança e a segurança de outras pessoas, leia este manual de instruções e suas instruções de segurança antes de usar o dispositivo. Guarde as instruções de operação e mantenha suas instruções de segurança seguras para uso posterior cada uso disponível.
- Transmitir o manual de instruções junto com o aparelho caso mude de proprietário.
- As pessoas que operam o dispositivo não devem estar sob a influência de substâncias intoxicantes (por exemplo, álcool, drogas ou medicamentos).
- Opere o dispositivo apenas da maneira prescrita e entregue pelo fabricante condição técnica. Alterações não autorizadas no dispositivo excluem o fabricante da responsabilidade por quaisquer danos resultantes.
- Utilize o aparelho apenas à luz do dia ou sob boa iluminação artificial.
- Utilize o aparelho apenas em condições de tempo seco. Mantenha-o longe da chuva ou molhado. Permitir a entrada de água no dispositivo aumenta o risco de choque elétrico.
- Desligue o aparelho e remova a bateria nas seguintes condições:
♦se o dispositivo for deixado sem vigilância;
◆antes de verificar, limpar ou realizar qualquer outro trabalho no aparelho;
♦se o dispositivo começar a vibrar excessivamente.
Antes de usar
- Antes de iniciar o trabalho, familiarize-se com o aparelho e suas funções e controles.
- Verifique se o dispositivo apresenta sinais de desgaste ou danos antes do uso e após um impacto.
- Não utilize um dispositivo cujo interruptor esteja com defeito e não possa mais ser ligado ou desligado.
- Verifique se todas as porcas e parafusos estão apertados para garantir que o dispositivo funcione com segurança.
- Nunca utilize um dispositivo com peças danificadas ou faltando. Mande repará-los ou, se necessário, substituí-los por um especialista qualificado ou uma oficina especializada.
- Ao trabalhar com ou sobre o aparelho, use sempre calçado resistente, calças compridas e equipamento de proteção individual adequado (óculos de segurança, proteção auditiva, luvas de trabalho antiderrapantes, etc.). O uso de equipamento de proteção individual reduz o risco de lesões.
Quando implantado
Não ligue o dispositivo quando houver pessoas (especialmente crianças) ou animais nas imediações. Certifique-se de que as crianças não brinquem com o dispositivo.
Pare de trabalhar se notar que há pessoas (especialmente crianças) ou animais de estimação por perto.
Trabalhar em encostas íngremes pode ser perigoso. Certifique-se de ter uma base firme e corte lentamente. Corte sempre transversalmente ao declive e não para cima e para baixo. Tenha especial cuidado ao mudar de direção. Existe o risco de tombar!
Não corte em encostas íngremes. Tenha especial cuidado ao mover-se para trás enquanto corta a grama e puxa o cortador de grama em sua direção.
Não incline o cortador de grama ao ligar o motor.
Mantenha uma distância segura conforme indicado pela estrutura do punho.
Não ligue o motor até que seus pés estejam a uma distância segura da barra de corte. Tenha cuidado e não toque na barra de corte rotativa. Desligue o cortador de grama antes de tombá-lo ou transportá-lo, por exemplo, de/para gramados ou caminhos. Nunca dirija sobre cascalho enquanto o motor estiver funcionando. Existe o risco de ser atingido por pedras!
Antes de levantar ou transportar o cortador de grama, desligue o motor, retire a chave de segurança e aguarde
Até que a barra de corte pare. Não ajuste a altura de corte até que o motor seja desligado e a barra de corte pare. Nunca abra a tampa de descarga enquanto o motor estiver funcionando. Antes de retirar o coletor de grama, desligue o motor e espere que a barra de corte pare. Depois de esvaziar o coletor de grama, recoloque-o com cuidado e certifique-se de que o coletor de grama esteja bem preso ao cortador de grama. Se possível, não corte a grama molhada. Não trabalhe com a ferramenta de jardim em ambientes explosivos onde existam líquidos, gases ou poeiras inflamáveis. Ao interromper o trabalho, nunca deixe o aparelho sem vigilância e guarde-o em local seguro.
Após o uso
Desligue o aparelho e retire a bateria do cortador. Em seguida, coloque a unidade em um local seguro.
Não guarde o dispositivo ao alcance de crianças. Certifique-se de que as ranhuras de ventilação do dispositivo estejam limpas.
Mantenha todas as porcas e parafusos apertados para garantir que o cortador esteja em condições seguras de funcionamento.
Verifique frequentemente o coletor de grama quanto a desgaste ou danos.
Utilize apenas a barra de corte concebida para este cortador de relva.
Siga as instruções de instalação incluídas e remova a bateria com antecedência.
Os reparos devem ser realizados apenas por um técnico qualificado ou centro de serviço.
75. Instruções de segurança do carregador
- Mantenha o carregador longe de chuva ou umidade. Permitir que água entre no carregador aumenta o risco de choque elétrico.
- Mantenha o carregador limpo. Existe risco de choque elétrico devido à contaminação.
- Verifique o carregador, o cabo e a ficha antes de cada utilização. Não use o carregador se notar algum dano. Não abra o carregador sozinho e mande-o reparar apenas por pessoal especializado qualificado e apenas com peças sobressalentes originais.
- Não coloque objetos sobre o carregador nem o coloque sobre superfícies macias. Existe risco de incêndio.
- Verifique sempre se a tensão da rede corresponde à tensão indicada na placa do carregador.
- Nunca utilize o carregador se o cabo, a ficha ou o próprio dispositivo estiverem danificados por influências externas. Leve o carregador à oficina especializada mais próxima.
- Em nenhuma circunstância abra o carregador. Em caso de avaria, leve-o a uma oficina especializada.
76. Instruções de segurança para baterias de íon-lítio
- Não abra a bateria. Existe o risco de curto-circuito.
- Proteja a bateria do calor, por ex. B. também pela exposição constante à luz solar, fogo, água e umidade. Existe risco de explosão.
- Se a bateria for danificada ou usada incorretamente, poderão escapar vapores. Forneça ar fresco e consulte um médico se tiver algum sintoma. Os vapores podem irritar o trato respiratório.
- Se usado incorretamente, poderá vazar líquido da bateria. Evite contato com ele. Em caso de contato acidental, enxaguar com água. Se o líquido entrar em contato com seus olhos, procure atendimento médico adicional. O vazamento de fluido da bateria pode causar irritação na pele ou causar queimaduras.
- Use apenas baterias originais com a placa de identificação da sua ferramenta elétrica tensão especificada. Ao usar outras baterias, como imitações, baterias remanufaturadas ou baterias de terceiros, existe o risco de ferimentos e danos materiais devido à explosão das baterias.
- A tensão da bateria deve corresponder à tensão de carga da bateria do carregador. Caso contrário, existe risco de incêndio e explosão.
- Carregue as baterias apenas com carregadores recomendados pelo fabricante. Um carregador projetado para um tipo específico de bateria cria risco de incêndio quando usado com outras baterias.
- A bateria pode ser danificada por objetos pontiagudos, como pregos ou chaves de fenda, ou por força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, fumegar, explodir ou superaquecer.
77. Instruções de segurança no cortador
Aviso Perigo: mantenha as mãos e os pés afastados da unidade de
Mantenha as pessoas a pelo menos 15 m de distância da superfície
Existe o perigo de peças voadoras
Por favor, use óculos de segurança e proteção auditiva.
Atenção: Depois de desligar o motor, a faca/ e continuar a funcionar ligeiramente.
Antes de usar seu cortador, leia atentamente o manual através. Não exponha o cortador à chuva ou umidade.
Antes de qualquer manutenção ou trabalho no cortador, retire a chave de segurança. Também recomendamos que você remova a bateria antes dessas atividades.

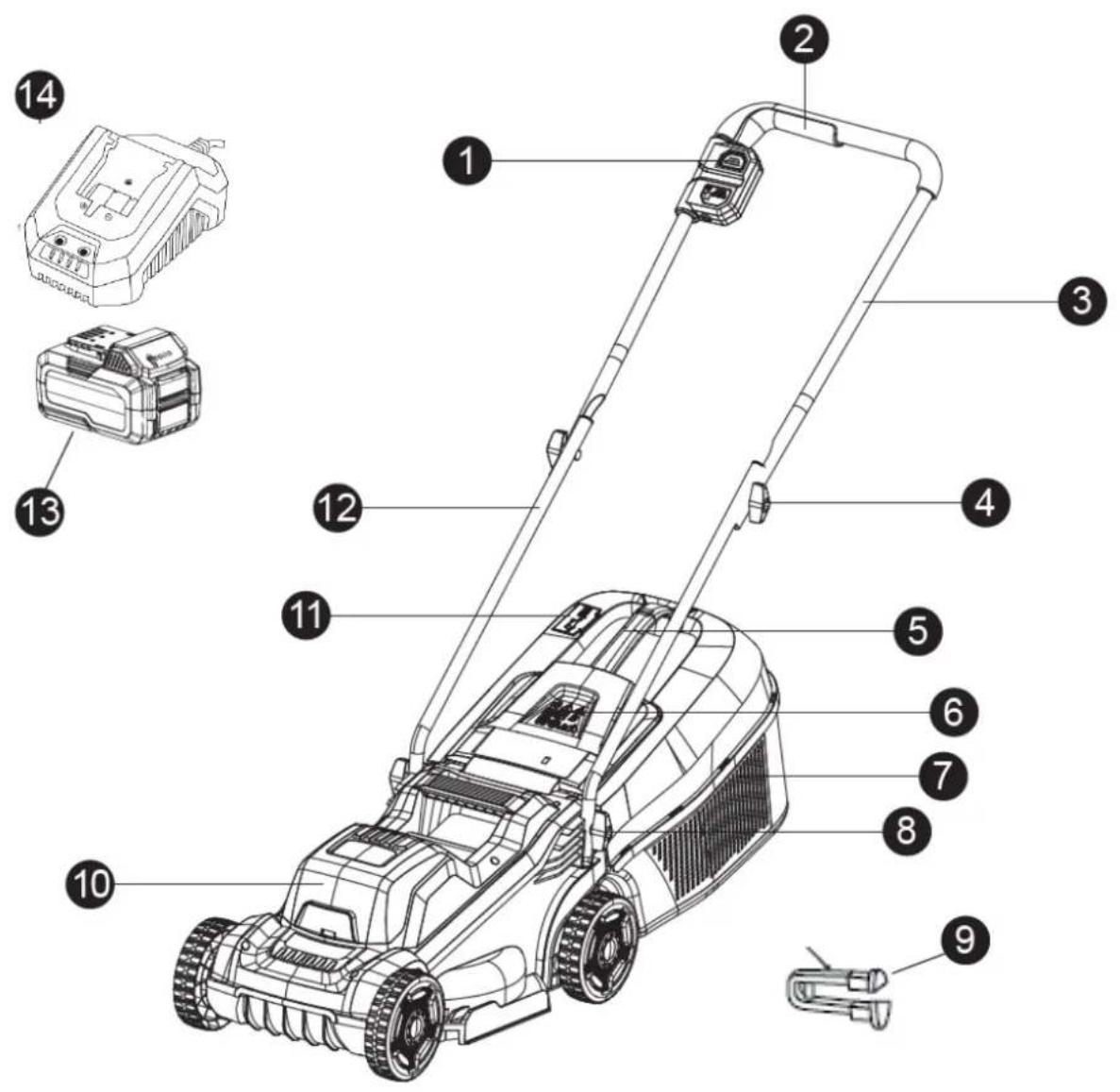

78. Apresentação
Ilustração: cortador de grama
- Interruptor de segurança 9. Chave de segurança
- Punho do acelerador 10. Tampa do compartimento da bateria
- Barra superior 11. Indicador de nível de enchimento do cesto coletor de grama
- Parafusos borboleta 12. Longarina inferior
- Alça do coletor de grama 13. Bateria
-
Tampa do coletor de grama 14. Carregador
-
Cesto coletor de grama
- Fixação da longarina inferior


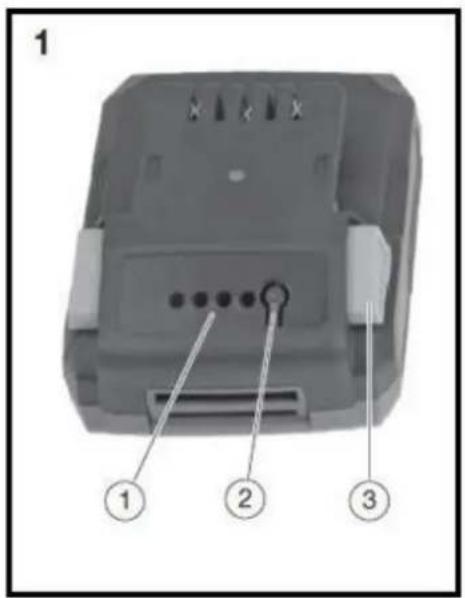

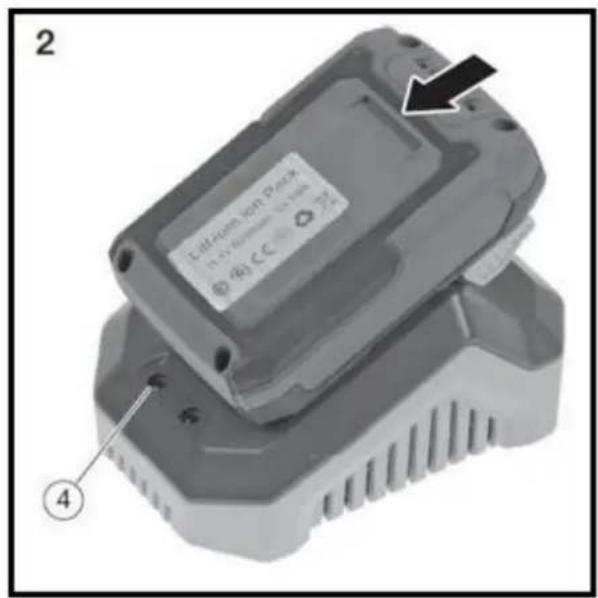

Ilustrações: Bateria e carregador (carregador conforme mostrado à direita escopo de entrega incluído)
- Indicador de bateria/nível da bateria
- Pressione o botão para exibir a capacidade de carga
- Botão de bloqueio (encaixa quando inserido no carregador ou cortador) ponto 4 na imagem à direita)

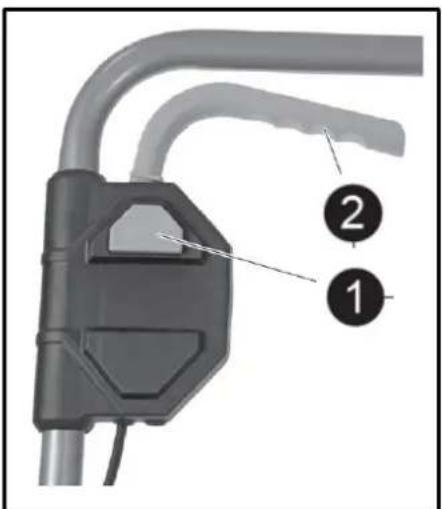

Ilustração Início: Close do botão de segurança e do botão liga/desliga desligue o interruptor ou manípulo.
Armazenamento que economiza espaço
79. Ligar/desligar dispositivo
Insira a bateria nos trilhos fornecidos. Em seguida, insira a chave de segurança (ilustração do cortador de grama, nº 9). Só então poderá acionar o botão de segurança e o interruptor liga/desliga (ilustração anterior, pontos 1+2). O dispositivo agora é iniciado. Se você soltar o botão liga/desliga, o dispositivo para de funcionar.
Atenção: A ferramenta de corte ainda pode funcionar ligeiramente.
80. Dicas para cuidar do gramado
Aqui estão algumas dicas para ajudá-lo a manter seu gramado saudável e garantir um crescimento consistente:
Um gramado consiste em diferentes tipos de grama. O corte frequente promove o crescimento da grama,
isso resulta em raízes fortes e uma folha de grama firme. Se você cortar a grama com pouca frequência, desenvolver-se-ão gramíneas de crescimento vigoroso e outras ervas daninhas (como trevos e margaridas).
A altura normal de um gramado é de aproximadamente 4-5 cm. Apenas um terço da altura total deve ser cortado; Portanto, corte grama de 7 a 8 cm de comprimento até a altura normal.
As alavancas de ajuste de altura são essencialmente os dois eixos do cortador. Se os dois eixos estiverem nas reentrâncias designadas, pode escolher entre uma altura de relva de 30 mm no nível 1 (nível mais baixo), 50 mm no nível 2 (nível médio) e 70 mm no nível 3 (nível mais alto).
Para selecionar os respectivos níveis de corte, puxe os eixos para trás e depois insira os eixos no nível desejado.
82. Disposição
AVISO!
Inutilize ferramentas elétricas antigas antes de descartá-las:
- ferramentas elétricas operadas pela rede elétrica, removendo o plugue de conexão,
- ferramentas elétricas operadas por bateria removendo a bateria.
Apenas para países da UE
Não jogue ferramentas elétricas no lixo doméstico! De acordo com a Diretiva Europeia 2012/19/CE sobre resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, os equipamentos elétricos usados devem ser recolhidos separadamente e reciclados de forma ecológica. Recuperação de matérias-primas em vez de eliminação de resíduos. O dispositivo,
os acessórios e a embalagem devem ser reciclados de forma ecológica. As peças de plástico são marcadas para reciclagem seletiva.
AVISO!
Não jogue baterias/pilhas recarregáveis no lixo doméstico, no fogo ou na água. Não abra baterias velhas. As pilhas/pilhas recarregáveis devem ser recolhidas, recicladas ou eliminadas de forma ecológica.
Apenas para países da UE: De acordo com a Diretiva 2006/66/CE, os acumuladores/baterias defeituosos ou usados devem ser reciclados.
UM AVISO
Entre em contato com seu município/cidade para obter informações sobre as opções de descarte.
Reciclagem de matérias-primas em vez de eliminação de resíduos.
83. Dados técnicos
máquina de cortar relva
| velocidade ociosa | 3600 minutos -1 |
| Tensão nominal | 20V |
| Largura de trabalho | 300mm |
| Alturas de corte | 30-70 mm |
| Opções de configuração | 3 |
| volume Cesta coletora de grama | 30l |
| Garantido Nível de potência sonora ( L wA ) | 88,5dB(A)(K = 2,39dB(A)) |
| Mais medido Pressão sonora( LPA ) | 77,9dB(A)(K = 3dB(A)) |
| vibração | 2,1m/s^2 (K = 1,5m/s^2 ) |
| Peso ( sem bateria) | 9,6kg |
carregador
| Tensão nominal | 230V~, 50Hz |
| Potência nominal | 140W |
| tensão de carga | 20,9V |
| corrente de carga | 2.4A |
| Classe de proteção | III |
Bateria
| Tipo de Bateria | íon de lítio |
| Tensão nominal | 20V |
| capacidade | 4Ah |
| Tempo de carregamento | 120 minutos |
84. Declaração de conformidade da UE /Declaração de Conformidade
Fabricante / Produtor FUXTEC GmbH
Kappstraße 69, 71083 Herrenberg Alemanha / Alemanha
E-mail: info@fuxtec.de Rede: www.fuxtec.de
Designação / nome
Diretiva CE / CE Diretiva MD : 2006/42 / CE 2014/30/UE
aplicadas /aplicáveis padrões
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019+A15:2021
EN 60335-2-77:2010
EN IEC 55014-1: 2021
EN IEC 55014-2: 2021
Declaramos que a máquina acima mencionada se deve a Seu Design na versão que comercializamos básico Requisitos de segurança e saúde dos listados Directiva CEsão equivalentes a.
Declaramos que a máquina acima mencionada atende aos requisitos essencial requisitos de segurança e saúde das diretivas da CE acima mencionadas. Qualquer manipulação ou alteração da máquina não sendo explicitamente autorizada por nós antecipadamente torna este documento nulo e vazio.
Aufbewahrung der technischen Unterlagen: FUXTEC GmbH • Rua Kapp 69 • 71083 Herrenberg • Alemanha, L. Zirkler, Gestão de negócios
Herrenberg, 8 de junho de 2024
C. Jille
