MANUAL DE UTILIZADOR NT 611 Eco K Kärcher

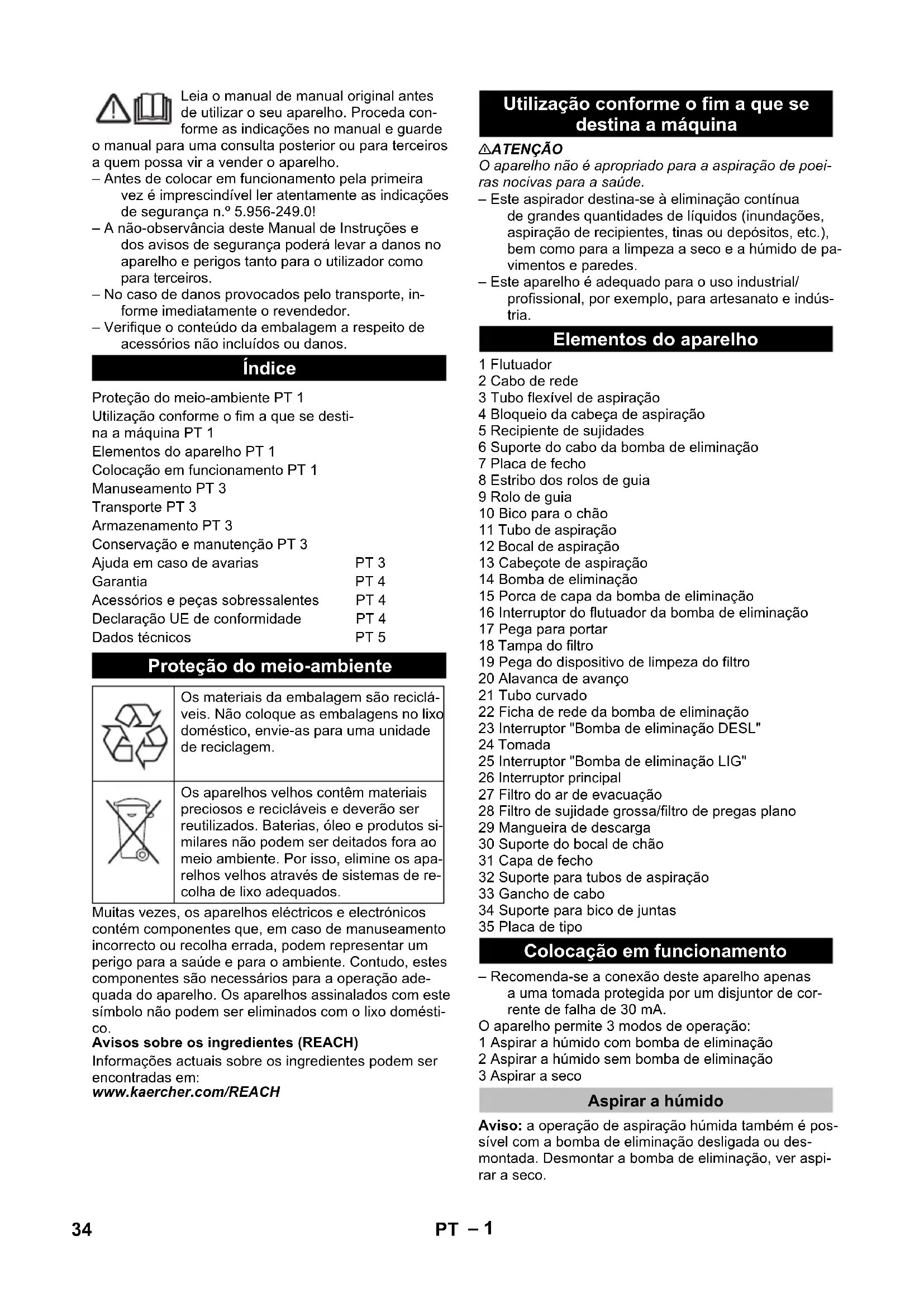

No. de pieza Longitud del ca- ble EU 6.649-413.0 10 m CH 6.649-254.0 10 m 33ES– 1 Leia o manual de manual original antes de utilizar o seu aparelho. Proceda con- forme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho. – Antes de colocar em funcionamento pela primeira vez é imprescindível ler atentamente as indicações de segurança n.º 5.956-249.0! – A não-observância deste Manual de Instruções e dos avisos de segurança poderá levar a danos no aparelho e perigos tanto para o utilizador como para terceiros. – No caso de danos provocados pelo transporte, in- forme imediatamente o revendedor. – Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação ade- quada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo domésti- co. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH 몇 ATENÇÃO O aparelho não é apropriado para a aspiração de poei- ras nocivas para a saúde. – Este aspirador destina-se à eliminação contínua de grandes quantidades de líquidos (inundações, aspiração de recipientes, tinas ou depósitos, etc.), bem como para a limpeza a seco e a húmido de pa- vimentos e paredes. – Este aparelho é adequado para o uso industrial/ profissional, por exemplo, para artesanato e indús- tria. 1 Flutuador 2 Cabo de rede 3 Tubo flexível de aspiração 4 Bloqueio da cabeça de aspiração 5 Recipiente de sujidades 6 Suporte do cabo da bomba de eliminação 7 Placa de fecho 8 Estribo dos rolos de guia 9 Rolo de guia 10 Bico para o chão 11 Tubo de aspiração 12 Bocal de aspiração 13 Cabeçote de aspiração 14 Bomba de eliminação 15 Porca de capa da bomba de eliminação 16 Interruptor do flutuador da bomba de eliminação 17 Pega para portar 18 Tampa do filtro 19 Pega do dispositivo de limpeza do filtro 20 Alavanca de avanço 21 Tubo curvado 22 Ficha de rede da bomba de eliminação 23 Interruptor "Bomba de eliminação DESL" 24 Tomada 25 Interruptor "Bomba de eliminação LIG" 26 Interruptor principal 27 Filtro do ar de evacuação 28 Filtro de sujidade grossa/filtro de pregas plano 29 Mangueira de descarga 30 Suporte do bocal de chão 31 Capa de fecho 32 Suporte para tubos de aspiração 33 Gancho de cabo 34 Suporte para bico de juntas 35 Placa de tipo – Recomenda-se a conexão deste aparelho apenas a uma tomada protegida por um disjuntor de cor- rente de falha de 30 mA. O aparelho permite 3 modos de operação: 1 Aspirar a húmido com bomba de eliminação 2 Aspirar a húmido sem bomba de eliminação 3 Aspirar a seco Aviso: a operação de aspiração húmida também é pos- sível com a bomba de eliminação desligada ou des- montada. Desmontar a bomba de eliminação, ver aspi- rar a seco. Índice Proteção do meio-ambiente PT 1 Utilização conforme o fim a que se desti- na a máquina PT 1 Elementos do aparelho PT 1 Colocação em funcionamento PT 1 Manuseamento PT 3 Transporte PT 3 Armazenamento PT 3 Conservação e manutenção PT 3 Ajuda em caso de avarias PT 3 Garantia PT 4 Acessórios e peças sobressalentes PT 4 Declaração UE de conformidade PT 4 Dados técnicos PT 5 Proteção do meio-ambiente Os materiais da embalagem são reciclá- veis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem. Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos si- milares não podem ser deitados fora ao meio ambiente. Por isso, elimine os apa- relhos velhos através de sistemas de re- colha de lixo adequados. Utilização conforme o fim a que se destina a máquina Elementos do aparelho Colocação em funcionamento Aspirar a húmido 34 PT– 2 Figura Desmontar as tiras da escova. Montar lábios de borracha. Aviso: a parte estruturada dos lábios de borracha deve ser virada para fora. Figura Destravar e retirar o cabeçote de aspiração. Puxar o saco do filtro de papel/ velo para fora pelo lado traseiro. Montar e travar o cabeçote de aspiração. – Para aspirar sujidade húmida é sempre necessário retirar o saco de filtro de papel ou de velo. Figura Destravar e retirar o cabeçote de aspiração. Remover o filtro de membrana. Montar e travar o cabeçote de aspiração. – Na aspiração de sujidade húmida retirar sempre o filtro de membrana. Abrir a cobertura do filtro. Retirar o filtro de pregas. Montar o filtro da sujidade grossa. Fechar a cobertura do filtro; deve engatar de forma audível. Figura Retirar a capa de fecho. Ligar a mangueira de eliminação (diâmetro nomi- nal de 3/4“ ou superior). 몇 CUIDADO Respeitar as normas locais sobre tratamento de esgo- tos. Figura Evacuar a água suja através do tubo de descarga. ADVERTÊNCIA Durante a aspiração, nunca pode ser retirado o filtro de sujidade grossa. – Aspirar a húmido sem bomba de eliminação: Reco- menda-se a utilização de um saco filtro especial (húmido, veja sistemas de filtro). – Ao atingir o nível de líquido máximo, o aparelho desliga automaticamente. – Após terminar a aspiração a húmido: Limpar o flu- tuador, recipiente e eventualmente a bomba de eli- minação com um pano húmido e secar. ADVERTÊNCIA Antes de aspirar a seco: Desmontar a bomba de elimi- nação e montar o filtro de pregas plano. Aviso: para os trabalhos de aspirar a seco deve ser sempre utilizado um filtro de pregas plano. ADVERTÊNCIA Nunca retirar o filtro de pregas plano durante a aspira- ção. – Durante a aspiração de poeira fina pode ser utiliza- do adicionalmente um saco de papel de filtro, um saco filtrante de velo ou um filtro de membrana. Desconectar a ficha de rede da bomba de elimina- ção. Destravar e retirar o cabeçote de aspiração. Figura Desenroscar a porca de capa da bomba de elimi- nação. Retirar o suporte do cabo da bomba de eliminação e substituir pela placa de fecho. Remover a bomba de recolha e o acessório de plástico do depósito ao mesmo tempo, já que o in- terruptor do flutuador da bomba de recolha no acessório de plástico está fixado e, caso contrário, poderá sofrer danos. Figura Montar a capa de fecho em detrimento da man- gueira de eliminação. Montar e travar o cabeçote de aspiração. Aviso: um filtro de pregas plano não está incluído no volume de fornecimento. Abrir a cobertura do filtro. Retirar o filtro de sujidade grossa. Montar o filtro de pregas plano. Fechar a cobertura do filtro; deve engatar de forma audível. Figura Desmontar os lábios de borracha. Montar as tiras da escova. Aviso: um saco de filtro de papel ou um saco filtrante de velo não está incluído no volume de fornecimento. Figura Destravar e retirar o cabeçote de aspiração. Posicionar o saco de papel ou de velo. Montar e travar o cabeçote de aspiração. Aviso: um filtro de membrana não está incluído no vo- lume de fornecimento. Aviso: durante um funcionamento sem saco de filtro de papel ou um saco filtrante de velo tem que ser utilizado um filtro de membrana, de modo a proteger a cabeça de aspiração. Figura Destravar e retirar o cabeçote de aspiração. Puxar o filtro de membrana sobre a borda do reser- vatório. Montar e travar o cabeçote de aspiração. Figura A mangueira de aspiração está equipada com um siste- ma clipe. Todos os acessórios C-40/C-DN-40 podem ser conectados. Montar os lábios de borracha Retirar o filtro de saco de papel/de velo Remover o filtro de membrana Montar o filtro da sujidade grossa Montar a mangueira de eliminação Escoar água suja Generalidades Aspirar a seco Generalidades Desmontar a bomba de eliminação Montar o filtro de pregas plano Montar as tiras da escova Montar o filtro de saco de papel/de velo Montar o filtro de membrana Conexão clipe 35PT– 3 PERIGO Perigo de ferimentos e de danos! A tomada só está des- tinada para a ligação directa da bomba de eliminação ao aspirador. Qualquer outro tipo de utilização da toma- da é inadmissível. Encaixar a fixa de rede do aparelho. Ligar o aparelho no interruptor principal. Eliminar continuamente grandes quantidades de lí- quido: ligar a bomba de eliminação. Eliminar continuamente os líquidos ou realizar lim- peza. Limpar o filtro de pregas plano, em intervalos regulares, durante os trabalhos de aspiração. Mover o manípulo da limpeza de filtros várias ve- zes para dentro e para fora. Desligar eventualmente a bomba de eliminação. Desligar o aparelho no interruptor principal. Retirar a ficha de rede do aparelho. Limpeza do filtro: Puxar e inserir repetidamente a pega. Esvaziar o recipiente. Aspirar e esfregar o aparelho por dentro e por fora para limpá-lo (pano húmido). Enrolar o cabo de rede e o gancho do cabo na ala- vanca de avanço. Enrolar o cabo de aspiração à volta da alavanca de avanço. Colocar o aparelho num local seco e tomar as me- didas necessárias para evitar uma utilização por parte de pessoas não autorizadas. 몇 CUIDADO Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte. Retirar o tubo de aspiração com o bico de juntas do apoio. Para transportar o aparelho deve-se agarrá- lo na pega e no tubo de aspiração. Durante o transporte em veículos, proteger o apa- relho contra deslizes e tombamentos, de acordo com as directivas em vigor. 몇 CUIDADO Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento. Este aparelho só pode ser armazenado em espaços fe- chados e cobertos. PERIGO Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Abrir a cobertura do filtro. Substituir o filtro de sujidade grossa/filtro de pregas plano ou o filtro do ar de exaustão. Fechar a cobertura do filtro; deve engatar de forma audível. Destravar e retirar o cabeçote de aspiração. Limpar o flutuador com um pano húmido. Montar e travar o cabeçote de aspiração. Destravar e retirar o cabeçote de aspiração. Com bomba de recolha: colocar o depósito para o lado e lavar com jacto de água. Sem bomba de recolha: desmontar a bomba de re- colha (ver o aspirador de sólidos) e limpar o depó- sito. Montar e travar o cabeçote de aspiração. PERIGO Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho. Verificar a tomada e o fusível da alimentação eléc- trica.

Verificar o cabo e a ficha do aparelho. Ligar o aparelho. Verificar flutuador. Ligar a bomba de eliminação. Retirar entupimentos do bocal de aspiração, tubo de aspiração, mangueira de aspiração ou filtro de sujidade grossa/filtro de dobras planas. Limpeza do filtro: Puxar e inserir repetidamente a pega. Trocar o saco de papel ou de velo. Encaixar bem a cobertura do filtro. Limpar ou substituir o filtro de membrana sob água corrente. Mudar o filtro de pregas plano. Controlar a estanqueidade da mangueira de esca- pe. Verificar a posição correcta do filtro de pregas pla- no. Verificar se o filtro de sujidade grossa está correc- tamente montado. Montar o filtro de pregas plano. Verificar a posição correcta do filtro de pregas pla- no. Mudar o filtro de pregas plano. Verificar a tomada do aparelho. Libertar o flutuador encravado no recipiente. Libertar a roda da bomba encravada na bomba. Manuseamento Ligar a máquina Operação de eliminação ou de limpeza Limpeza do filtro Desligar o aparelho Sempre depois de utilizar a máquina Guardar a máquina Transporte Armazenamento Conservação e manutenção Substituir o filtro de sujidade grossa/filtro de pregas plano ou o filtro do ar de exaustão Limpar flutuador Limpar o recipiente de sujidade Ajuda em caso de avarias A turbina de aspiração não funciona A turbina de aspiração desliga A força de aspiração diminui Saída de pó durante a aspiração a seco Bomba de eliminação não trabalha 36 PT– 4 Instalar a mangueira de eliminação sem dobras. Controlar a mangueira de eliminação relativamen- te a entupimentos. Quando o defeito não puder ser consertado, a má- quina deverá ser verificada pelo serviço de assis- tência técnica. Em cada país vigem as respectivas condições de ga- rantia estabelecidas pelas nossas Empresas de Co- mercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de mate- rial ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. Utilizar apenas acessórios e peças sobressalentes ori- ginais. Só assim poderá garantir uma operação do apa- relho segura e sem avarias. Para mais informações sobre acessórios e peças so- bressalentes, consulte www.kaercher.com. Declaramos que a máquina a seguir designada corres- ponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modi- ficação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade. 5.957-602 Os signatários actuam em nome e em procuração do Conselho de Administração. Responsável pela documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Bomba de eliminação debita pouco Serviço de assistência técnica Garantia Acessórios e peças sobressalentes Declaração UE de conformidade Produto: Aspirador húmido e seco Tipo: 1.146-xxx Respectivas Directrizes da UE 2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE Normas harmonizadas aplicadas EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Normas nacionais aplicadas

Chairman of the Board of Management Director Regulatory Affairs & Certification 37PT– 5 Dados técnicos NT 611 Eco K Tensão da rede V 230 Frequência Hz 1~ 50 Potência máx. W EU: 2350 W CH: 2300 Potência (tot.) W 2000 Potência nominal W 1200 Potência da bomba de eliminação W 800 Conteúdo do recipiente l 55 Quantidade de enchimento do líquido l 42 Volume de ar (máx.) l/s 56 Subpressão (máx.) kPa (mbar) 23,5 (235) Tipo de protecção -- IPX4 Classe de protecção -- I Ligação do tubo flexível de aspiração (C-DN/C-ID) mm 40 Comprimento x Largura x Altura mm 570 x 430 x 860 Peso de funcionamento típico kg 23,0 Temperatura ambiente (máx.) °C +40 Valores obtidos segundo EN 60335-2-69 Nível de pressão acústica L

dB(A) 63 Insegurança K

dB(A) 1 Valor de vibração mão/braço m/s
