Tipo de produto	Amplificador estéreo Hi-Fi / Receptor
Marca	FoneStar
Modelo	AS6060
Dimensões (L x A x P)	330 x 92 x 276 mm
Alimentação	230 V AC, 350 W
Potência de saída	60 + 60 W RMS a 4 Ω
Resposta em frequência	20 - 20 000 Hz
Relação sinal/ruído	>85 dB
Distorção harmônica	<0,5 % a 1 kHz
Entradas de áudio	3 entradas estéreo RCA (DVD, LINE, CD), 1 entrada auxiliar Jack 3,5 mm, 1 entrada digital óptica (Toslink) e coaxial (RCA), 2 entradas de microfone Jack 6,3 mm simétricas
Saídas para alto-falantes	Terminais de parafuso ou banana para alto-falantes L/R, 4-16 Ω
Funções principais	Receptor Bluetooth 5.0, leitor USB, sintonizador FM, karaokê com eco, painel frontal em alumínio escovado, tela LCD, controle remoto
Proteções	Temperatura, curto-circuito, sobrecarga
Acessórios incluídos	Cabo de antena FM, pilhas para controle remoto
Manutenção e limpeza	Limpar com um pano macio e seco. Não utilizar produtos abrasivos.
Segurança	Utilizar alto-falantes com impedância entre 4 e 16 Ω. Garantir ventilação suficiente.

Perguntas frequentes - AS6060 FoneStar

Como conectar meu smartphone via Bluetooth?

Selecione o modo Bluetooth: gire o seletor de entrada para MP3/AUX/FM/* e pressione MODE até exibir BLUE. Abra as configurações Bluetooth do seu smartphone, procure por 'FONESTAR' e emparelhe. O amplificador emite 3 tons para confirmar.

Como usar o rádio FM?

Conecte a antena FM fornecida na parte traseira. Gire o seletor de entrada para MP3/AUX/FM/*, pressione MODE até exibir uma frequência. Faça uma busca automática mantendo pressionado ▶II. Use ◄◄/►► para selecionar as estações memorizadas.

Como conectar um microfone?

Conecte um microfone com plugue Jack 6,3 mm simétrico nas entradas MIC 1 ou MIC 2 na parte traseira. Use os controles MIC VOL, MIC TONE e ECHO para ajustar o volume, a equalização e o efeito de reverberação.

O que fazer se nenhum som sair dos alto-falantes?

Verifique se o amplificador está ligado, se o volume principal não está no mínimo, se a fonte de áudio está selecionada corretamente (DVD, LINE, CD, etc.) e se os alto-falantes estão bem conectados. Certifique-se de que a impedância das caixas acústicas está entre 4 e 16 Ω.

Como reproduzir arquivos de áudio via USB?

Insira um pendrive no porta frontal. Gire o seletor de entrada para MP3/AUX/FM/* e pressione MODE até exibir USB. A reprodução começa automaticamente. Use os botões de controle para navegar.

Como ajustar os graves e os agudos?

Use os potenciômetros BASS (graves) e TREBLE (agudos) no painel frontal. Gire para a direita para aumentar, para a esquerda para diminuir.

Como usar a função karaokê?

Conecte um microfone, selecione uma fonte de áudio (leitor USB, Bluetooth, etc.). Ajuste o volume do microfone com MIC VOL e o efeito de eco com ECHO. A música e o microfone são reproduzidos simultaneamente.

Como selecionar as diferentes entradas?

Gire o seletor de entrada (INPUT SELECTOR) no painel frontal: DVD, LINE, CD (ou DIGITAL) para as entradas correspondentes. Para o leitor interno (Bluetooth, USB, FM, AUX), posicione-o em MP3/AUX/FM/* e escolha o modo com MODE.

Qual é a potência máxima do amplificador?

A potência de saída é de 60 + 60 W RMS em 4 Ω, ou seja, 120 W RMS no total.

Como limpar o aparelho?

Desconecte o aparelho e limpe-o com um pano macio e seco. Não use solventes ou produtos abrasivos. Evite que líquido entre no interior.

MANUAL DE UTILIZADOR AS6060 FoneStar

• Novo amplificador com design exclusivo da FONESTAR, grande fiabilidade e precisão durante a reprodução.
• Um acabamento excepcional com parte frontal em alumínio escovado e ecrã LCD de alto contraste e visibilidade.
• Design elegante e prático, integrável em qualquer mobília, seja para uso doméstico ou profissional.
• Múltiplas opções de reprodução (Bluetooth ^® , USB e FM) e entradas de áudio que o tornam muito versátil e adaptável.
• Duas entradas de microfone para o usar como Karaoke e cantar as suas músicas favoritas.

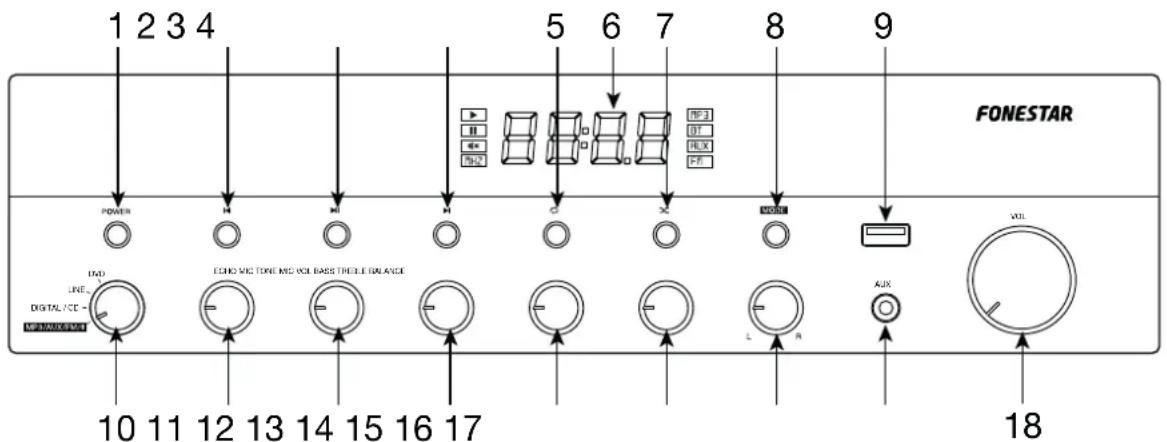

CONTROLOS E FUNÇÕES PAINEL FRONTAL

1.- POWER: botão para ligar/desligar o amplificador.
2.- K: um toque prolongado diminui o volume do reprodutor. Um toque rápido em modo de Bluetooth ou USB passa para a faixa de áudio anterior; em modo de FM passa para a frequência memorizada anterior.
3.- ▶II: em modo de Bluetooth ou USB inicia/pausa a reprodução de áudio; em modo de FM efetua a memorização automática de todas as frequências que sejam detetadas com qualidade de sinal suficiente.
4.- ▶: um toque prolongado aumenta o volume do reprodutor. Um toque rápido em modo de Bluetooth ou USB passa para a faixa de áudio seguinte; em modo de FM passa para a frequência memorizada seguinte.
5.- ☐: em modo de USB permite selecionar o modo de repetição: ONE (UMA) OU ALL (TUDO).
6.- Ecrã de informação do reprodutor.
7.- ✗: em modo de USB ativa a reprodução aleatória (RAND).
8.- MODE: toques rápidos neste botão permitem mudar o modo no reprodutor para escolher a fonte de áudio desejada: Bluetooth, auxiliar, rádio FM ou dispositivo USB, desde que o seletor de entrada esteja na posição MP3/AUX/FM/#.
9.- Porta USB para reproduzir ficheiros de áudio.
10.- Controlo de seleção da entrada a reproduzir: entradas de linha do painel posterior (LINE e DVD), entradas digitais ou de linha (DIGITAL - CD) ou o reprodutor (MP3/AUX/FM/®).
11.- ECHO: controlo que adiciona um efeito eco ou de reverberação ao sinal dos microfones MIC 1 e MIC 2.
12.- MIC TONE: regula a equalização dos sinais MIC 1 e MIC 2, permitindo realizar ou atenuar frequências para melhorar o som.
13.- MIC VOL: controlo que regula o volume das entradas de microfone MIC 1 e MIC 2.
14.- BASS: atenua/reforça as frequências graves.
15.- TREBLE: atenua/reforça as frequências agudas.
16.- BALANCE: permite regular o som para obter um resultado equilibrado dando mais ênfase ao canal L ou R no sinal de saída.
17.- AUX: entrada auxiliar estéreo para ligar dispositivos de áudio como telefones, computadores, etc. Conetor jack 3,5 mm estéreo.
18.- VOL: controlo de volume da saída de auscultadores.

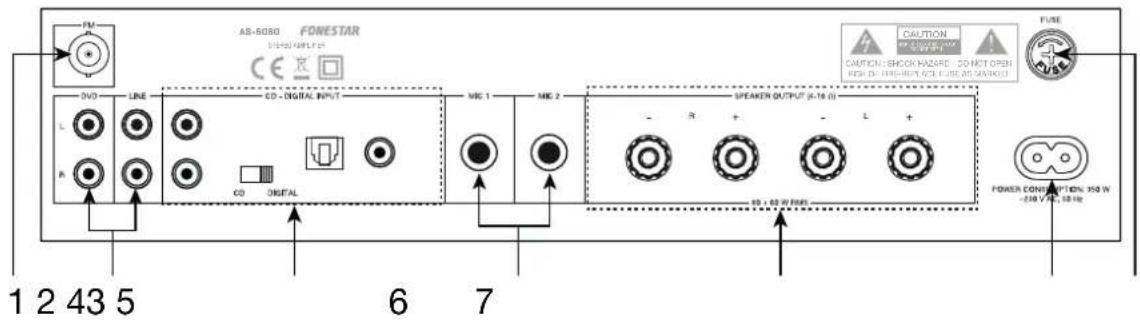

PAINEL POSTERIOR

2.- DVD, LINE, CD: entradas de linha estéreo para ligar dispositivos de áudio como mesas de misturas, computadores, reprodutores, etc. Conetores 2xRCA. Para reproduzir uma destas entradas será necessário colocar o seletor de entrada na posição correspondente DVD, LINE ou CD.

3.- CD - DIGITAL INPUT: entrada analógica e digital com seletor. Para reproduzir uma destas entradas será necessário colocar o seletor de entrada na posição correspondente DIGITAL/CD e o seletor destas entradas em CD.

a.- Entrada de linha estéreo para ligar dispositivos de áudio como mesas de misturas, computadores, reprodutores, etc. Conetores 2 x RCA.

b.- Seletor da entrada CD - DIGITAL INPUT. Na posição CD ativa a entrada digital 2 x RCA e na posição DIGITAL ativa as entradas digitais ótica (Toslink) e coaxial (RCA).

c.- Entradas digitais para ligar dispositivos de áudio como televisões, computadores, reprodutores, etc. Conetores Toslink e RCA

A entrada ótica tem prioridade sobre a coaxial ao ligar o equipamento, desde que ambas as entradas tenham sinal; caso contrário, será reproduzida a entrada que tiver sinal.

4.- MIC 1, MIC 2: entradas de microfone, conetores jack 6,3 mm balanceado.
5.- SPEAKER OUTPUT: saída estéreo de 60 + 60 W RMS para ligar colunas de baixa impedância 4-16 Ω. Terminais de rosca ou banana.
6.- Tomada de alimentação CA.
7.- FUSE: porta-fusíveis.

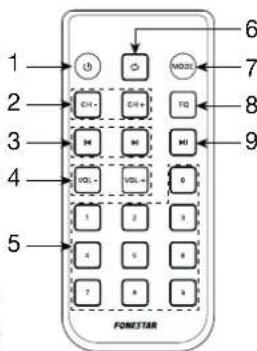

COMANDO À DISTÂNCIA DO REPRODUTOR

1.- ⏻: botão de ativação/StandBy do reprodutor.

2.- CH-/CH+: em modo de rádio um toque rápido permite passar para a seguinte/ seguinte emissora memorizada.

3.- ☑/☑ em modo de Bluetooth, USB e SD permite passar para a faixa de áudio anterior/seguinte; em modo de rádio um toque rápido permite fazer um ajuste preciso da frequência com incrementos/decrementos de 0.1 MHz.

4.- VOL-/VOL+: permitem aumentar/diminuir o volume do reprodutor.

5.- 0-9: botões numéricos. Em modo de USB, seleção direta para reproduzir uma faixa de áudio específica. Em modo de rádio permitem selecionar as emissoras guardadas na memória.

6.- ☐: em modo de USB permite selecionar o modo de repetição: RAND (ALEATÓRIO), ONE (UMA) OU ALL (TUDO).

7.- MODE: permite alterar o modo de funcionamento de entre: Bluetooth, USB, AUX e rádio FM.

8.- EQ: em modo de Bluetooth ou USB permite alternar entre as diferentes equalizações existentes (EQ 0-5).

1.- ▶II: em modo de Bluetooth ou USB inicia/pausa a reprodução de áudio; em modo de FM efetua a memorização automática de todas as frequências que sejam detetadas com qualidade de sinal suficiente; em modo de AUX silencia a saída do áudio.

FUNCIONAMENTO

As entradas de microfone MIC 1 e MIC 2 serão sempre reproduzidas, independentemente da fonte selecionada. Ambas as entradas de microfone dispõem de um controlo de volume e de 2 controlos de efeitos. Estas entradas de microfone são reproduzidas em conjunto com a fonte de áudio selecionada sem a atenuar.

REPRODUTOR

Para reproduzir o áudio por Bluetooth do dispositivo USB, da entrada AUX ou do sintonizador de rádio FM, deve selecionar o reprodutor como fonte de áudio, colocando o controlo na posição MP3/AUX/FM/#. De seguida, deve selecionar o modo com o botão MODE.

MODO Bluetooth

- Seleccione o modo Bluetooth. O ecrã irá apresentar BLUE.

- Abra o ecrã de configuração de Bluetooth do seu smartphone ou tablet para emparelhar o amplificador. Pesquise e selecione o dispositivo FONESTAR e emparelhe os dois. O amplificador irá reproduzir 3 tons.

NOTA: este amplificador memoriza o último dispositivo ligado. Pelo que, se for o mesmo dispositivo, não será necessário repetir este processo de emparelhamento.

- Seleccione a música no seu smartphone/tablet e inicie a reprodução.

- Certifique-se de que o volume do seu smartphone/tablet é suficiente para poder ser ouvido através das colunas. Deste modo, agora poderá controlar o volume a partir do próprio amplificador sem ter de manipular mais nenhum equipamento.

- Pressione ▶/para mudar de faixa ou ▶/para parar/retomar a reprodução.

NOTA: este modo permite alterar a equalização.

MODO USB

- Seleccione o modo USB se o dispositivo USB já estiver introduzido, ou introduza o dispositivo para ativar o modo automaticamente. O ecrã irá apresentar 4 dígitos com o número de faixa (0001) e depois o tempo de reprodução (00:00).

- Pressione ▶/▶para mudar de faixa ou ▶/▶para parar/retomar a reprodução.

NOTA: este modo permite alterar o modo de reprodução e a equalização.

MODO AUX

- Ligue o dispositivo usando a entrada estéreo AUX (no painel frontal do equipamento) e selecione o modo AUX. O ecrã irá apresentar AUX.

- Ative o dispositivo de áudio (reprodutor, mesa de mistura, PC, smartphone, etc.) ligado e inicie a reprodução.

- Certifique-se de que o sinal do seu dispositivo de áudio tem volume suficiente para poder ser ouvido através das colunas. Deste modo, agora poderá controlar o volume a partir do próprio amplificador sem ter de manipular mais nenhum equipamento.

MODO FM

- Seleccione o modo FM. O ecrã irá apresentar a frequência sintonizada (00.0).

NOTA: para utilizar este modo deve ligar uma antena no painel posterior FM.

- Efetue uma sintonização automática das emissoras para começar a utilizar este modo pressionando prolongadamente o botão ▶II.

- Quando terminar poderá selecionar a emissora que deseja ouvir de entre todas as sintonizadas com K/Hno painel frontal ou CH-/CH+ do comando à distância.

LIGAÇÃO

IMPORTANTE: o amplificador deve ser refrigerado corretamente. Para tal, certifique-se de que o local de instalação tem acesso a um fluxo de ar constante e que os orifícios do chassis estão desimpedidos.

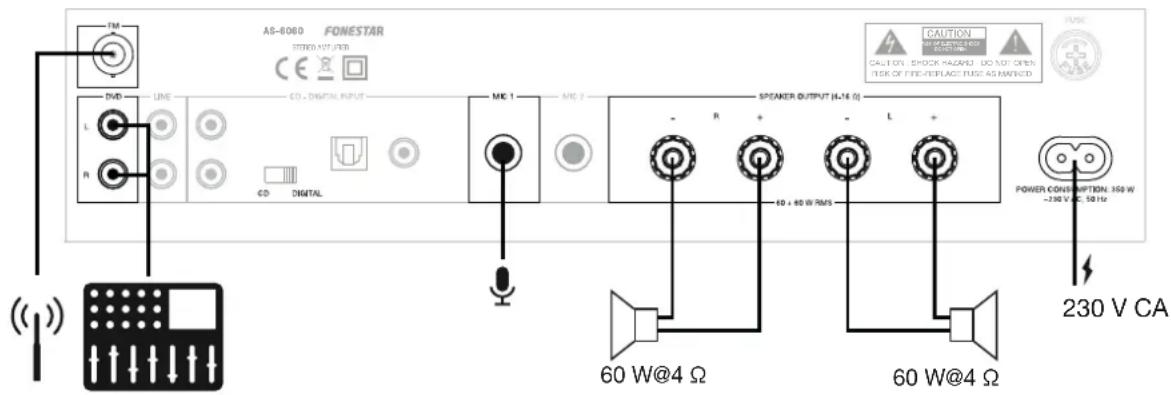

- Com o amplificador desativado, ligue todas as fontes de áudio. Se planear usar o sintonizador FM, é recomendado ligar uma antena de receção FM.

- Ligue as colunas de baixa impedância à saída de colunas.

IMPORTANTE: para o correto funcionamento e usufruto das funcionalidades do equipamento, utilize a potência, impedância e limites de frequência adequados. Antes de proceder à ligação com outros equipamentos, tenha em atenção as condições necessárias a uma instalação de BAIXA IMPEDÂNCIA. Pode encontrar mais informação em:

fonestar.com/downloads/install_fonestar_pt.pdf

• Confirme que os controlos de volume e ganho estão no mínimo e ligue o amplificador à alimentação.
• Ative o amplificador.
• Seleccione a entrada de áudio no seletor: DVD, LINE, DIGITAL/CD ou MP3/AUX/FM/ Se selecionar esta última, de seguida selecione o modo de funcionamento do reprodutor usando o botão MODE.
• Por último, regule todos os controlos de volume, equalização (BASS e TREBLE) e BALANCE.

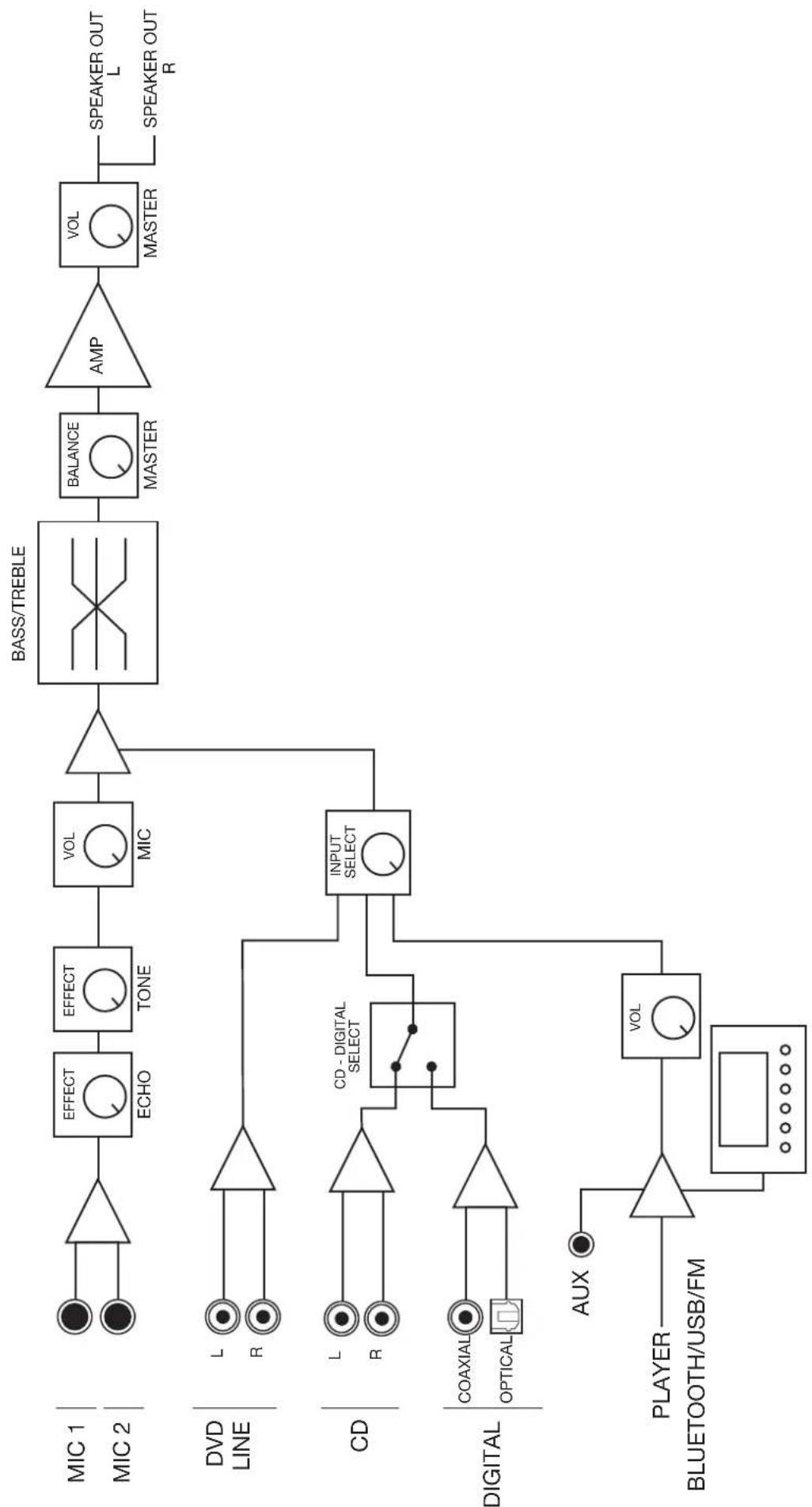

    T["DVD LINE"] --> U["L"]
    T --> V["R"]

    W["CD"] --> X["L"]
    W --> Y["R"]

    Z["DIGITAL"] --> AA["COAXIAL"]
    Z --> AB["OPTICAL"]

    AC["AUX"] --> AD["NOT"]

    AE["PLAYER BLUETOOTH/USB/FM"] --> AF["NOT"]

    AG["INPUT SELECT"] --> AH["NOT"]

    AI["CD - DIGITAL SELECT"] --> AJ["NOT"]

    AK["VOL"] --> AL["NOT"]

    AM["NOT"] --> AN["NOT"]

ESPECIFICAÇÕES TÉCNICAS

	AS-6060
CARACTERÍSTICAS Amplificador estéreo Hi-Fi. Recetor Bluetooth 5.0. Reprodutor USB. Rádio FM. Entradas de microfone com eco. Entrada de áudio digital para ligar TV. Painel de alumínio. Comando à distância para reprodutor.
POTÊNCIA 60 + 60 W RMS a 4 Ω
RESPOSTA 20-20.000 Hz
RELAÇÃO SINAL/RUÍDO	>85 dB
DISTORÇÃO Harmónica: < 0,5% a 1 kHz
ENTRADAS 3 auxiliares estéreo: DVD/AUX/CD, 2 x RCA, 17.000 Ω 300 mV RMS 1 auxiliar estéreo, jack 3,5 mm, 15.000 Ω 300 mV RMS em painel frontal 1 áudio digital, TOSLINK e RCA 2 micros balanceados, jack 6,3 mm, 900 Ω 9 mV RMS
SAÍDAS Altifalantes:	Main L/R,4-16 Ω terminais de rosca ou banana
PROTEÇÕES Temperatura, curto-circuito e sobrecarga
ALIMENTAÇÃO 230 V CA, 350 W
MEDIDAS 330 x 92 x 276 mm profundidade
ACESSÓRIOS Cabo de antena FMPilhas para o comando à distância

PT

DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA

A abaixo assinada, FONESTAR SISTEMAS S.A. declara que o amplificador estéreo Hi-Fi AS-6060 está em conformidade com a Diretiva 2014/53/UE.

O texto integral da declaração de conformidade está disponível no seguinte endereço de internet:
