MANUAL DE UTILIZADOR TDO-45 FoneStar

A coluna TDO-45 foi desenhada para oferecer uma ótima qualidade de som quando instalada com a caixa TDO-45BOX. Embora seja possível instalar de forma direta, esta configuração poderia causar perdas na qualidade do som.

• Coluna invisível com transformador de linha 70 e 100 V.
• Instalação em painéis de gesso, com acessórios para instalação em placas de 12,5 mm (sem TDO-45BOX) ou de 15 mm (com TDO-45BOX) tanto de parede como de teto.
• Reproduz o som através da vibração da superfície radiante.
• Som não direcional.
• Longa vida útil.

INSTALAÇÃO

AVISO

• Este produto só deve ser instalado no interior de estruturas de edifícios existentes em caso de certeza absoluta de que no se irá cortar cabos elétricos, tubos de água ou de gás, nem vigas estruturais.
• Certifique-se de que todas as superfícies de montagem da instalação podem suportar o peso do produto e dos acessórios de montagem.
• Antes de proceder à instalação, recomenda-se que haja um revestimento acústico por trás da parede ou do teto onde o TDO-45 vai ser instalado para reduzir a irradiação de som para trás e para melhorar o som, projectando-o na direção dos altifalantes.
• Após a instalação, evite empurrar a superfície em frente ao altifalante, uma vez que isso pode rachar o reboco e/ou danificar o altifalante.
• Note-se que a energia vibratória pode inevitavelmente ser transferida através das paredes do edifício.

TDO-45

Efetuar um orifício na parede de aproximadamente 5 cm de diâmetro.

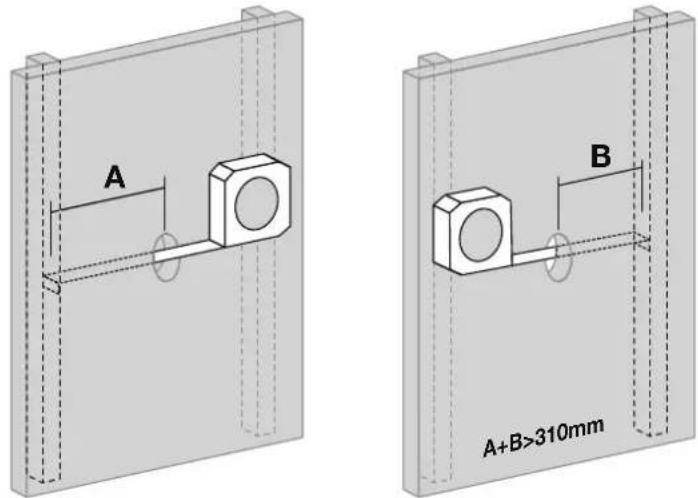

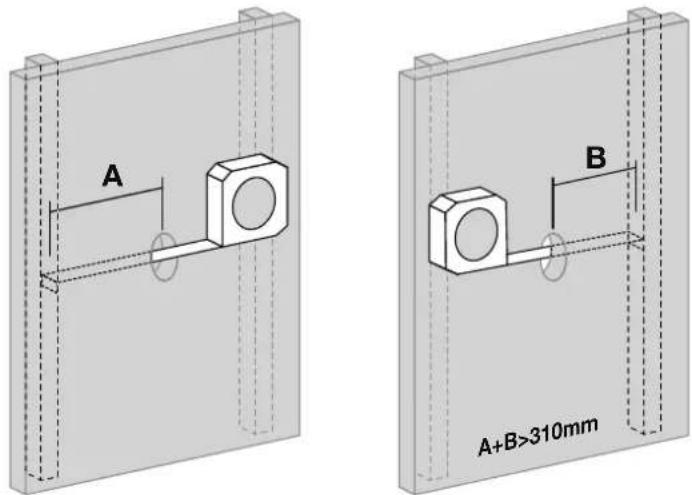

Confirmar que existe um espaço adequado por trás da superfície que permita a instalação da coluna entre os montantes.

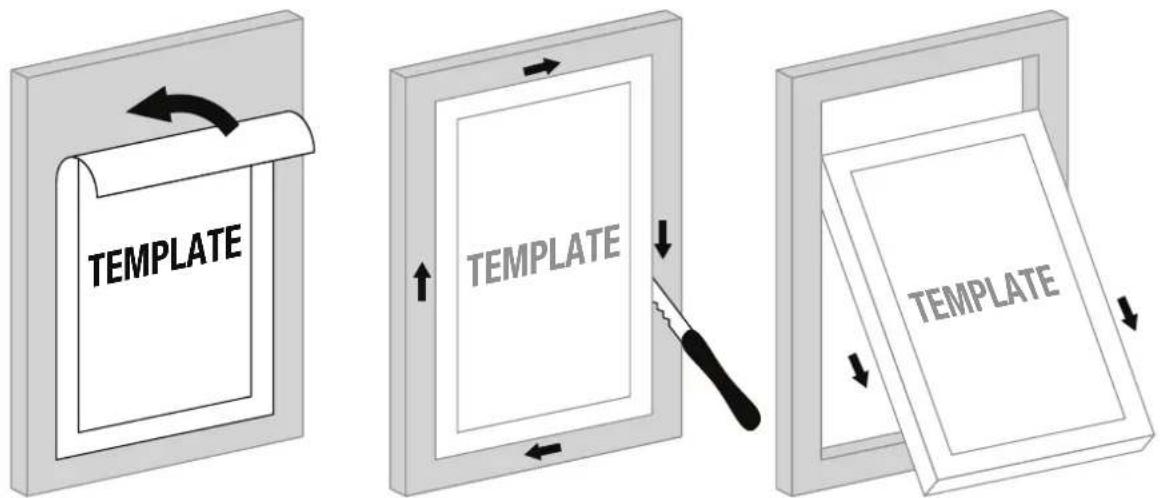

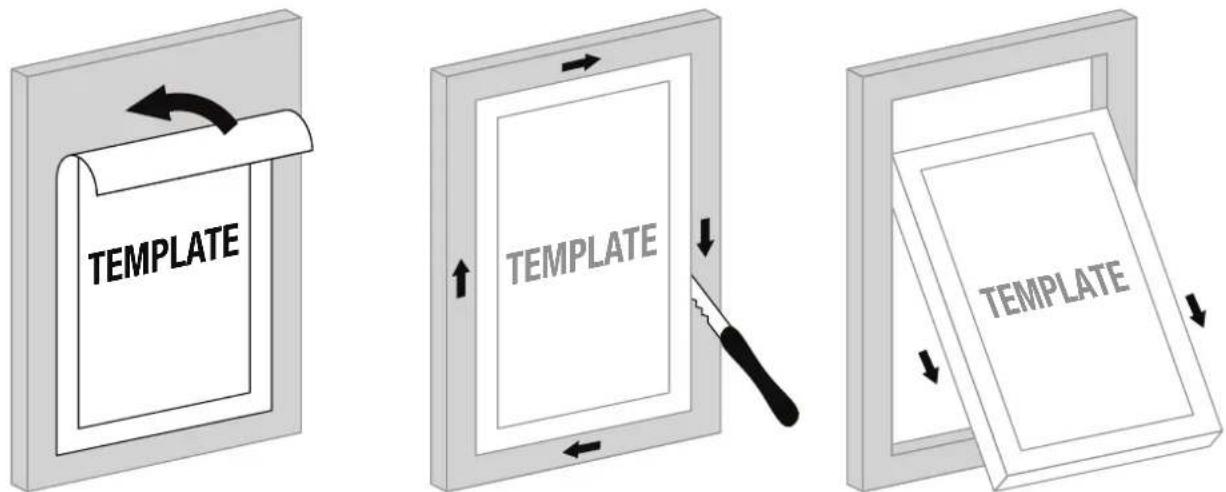

Efetuar o orifício na parede utilizando o esquema como guia.

TEMPLATE TEMPLATE TEMPLATE

4

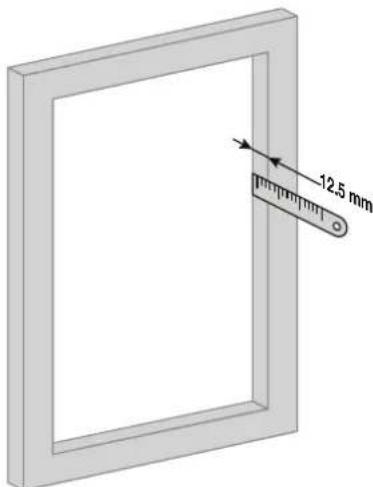

É fundamental que a coluna fique nivelada após a instalação, pelo que é recomendado utilizar uma superfície de gesso com uma espessura de 12,5 mm. Dependendo da espessura da superfície, poderá ser necessário ajustar as cunhas fornecidas.

- Se a espessura da superfície for inferior, deverá recortar a quantidade adequada de borracha de espuma das cunhas para garantir que a coluna fica perfeitamente alinhada com a superfície.

- Caso a espessura da superfície exceda os 12,5 mm, será necessário juntar borracha de espuma às cunhas para alcançar um ajuste adequado.

NOTA: A largura da superfície da placa de gesso deve situar-se entre 10 e 35 mm. Se tal não for o caso, podem ser necessárias cavilhas ou espaçadores especiais.

5

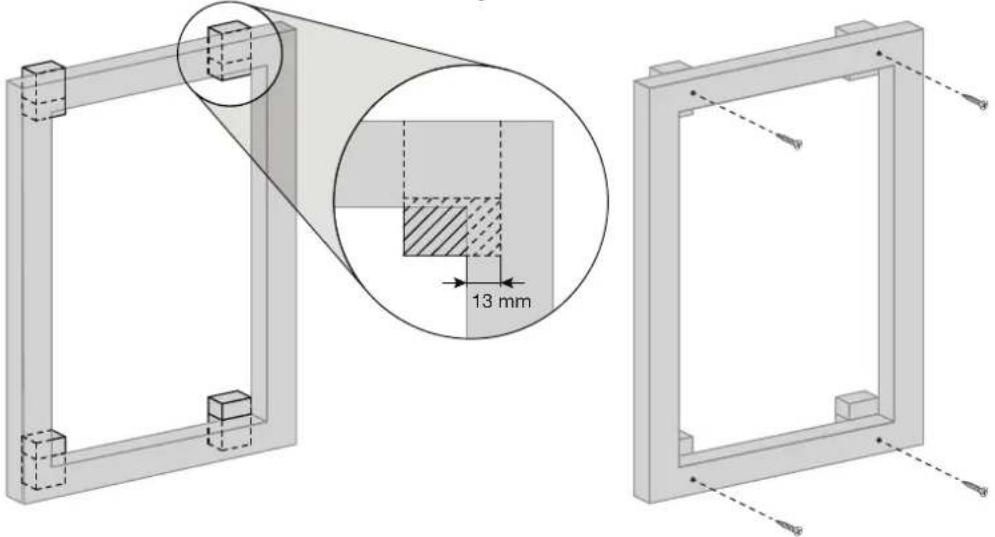

Fixar cada cunha num dos cantos do orifício utilizando um parafuso, garantindo a zona da borracha de espuma sobressaia como mostra o detalhe da imagem.

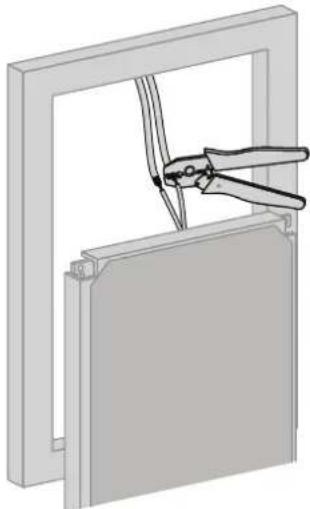

Efetuar a ligação dos cabos correspondentes. É recomendado efetuar um teste de som a um volume moderado para confirmar que as ligações ficam estabelecidas corretamente e que o som é reproduzido de forma adequada.

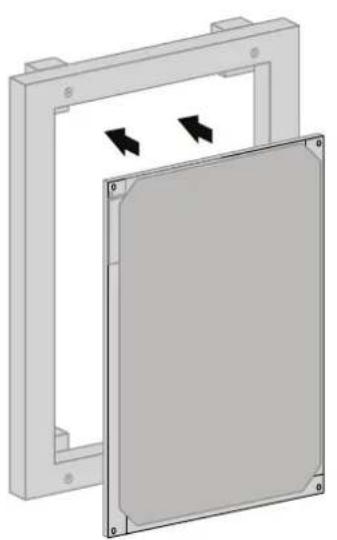

Fixar a coluna aparafusando cada canto na zona de borracha de espuma da cunha. É importante garantir a manutenção de um espaço de 2 mm entre a TDO-45 e a placa de gesso.

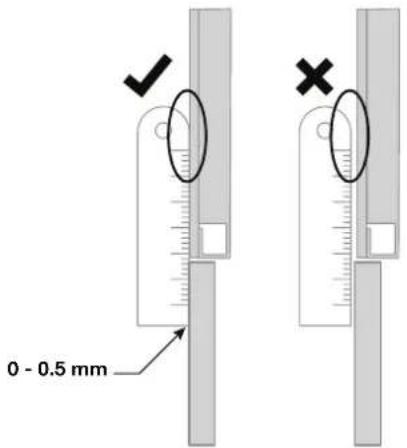

Confirmar que a TDO-45 fica perfeitamente alinhada com a parede.

0 - 0.5 mm

NOTA: Antes de proceder à instalação, é recomendado ter isolamento acústico por trás da parede ou do teto onde será instalada a TDO-45 para diminuir o som irradiado para trás. Se for detectado, verifique a instalação e corrija os elementos corretamente.

9

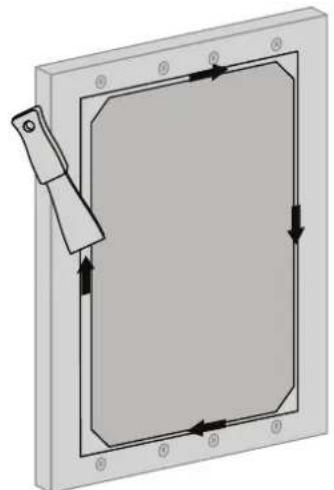

Aplicar massa para juntas de gesso nos bordos até ficarem completamente cobertos, sem cobrir o altifalante. Deixar secar completamente e retirar o excesso antes de passar ao passo seguinte.

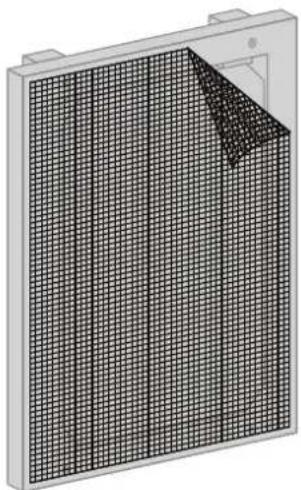

Colocar uma malha de fibra de vidro sobre a superfície, cobrindo a área completamente, incluindo os parafusos.

Aplicar massa de acabamento por cima da malha, assegurando que fica totalmente coberta. Recomenda-se que seja rebocado pelo menos 1 m² à volta do TDO-45. Após secar, remova o excesso de massa. A camada aplicada não deve exceder 2 mm de espessura.

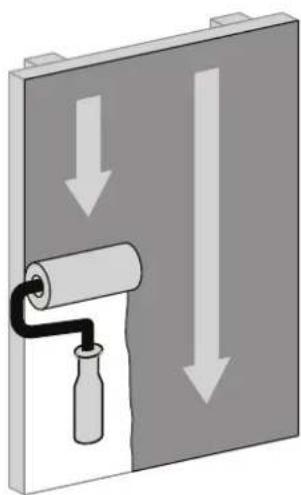

Pintar a camada de massa após secar totalmente.

NOTA: Recomenda-se a aplicação de tinta acrílica ou à base de água que não altere a acústica do TDO-45 e que seja compatível com o acabamento em gesso. Também podem ser aplicados papéis de parede. É importante evitar materiais densos ou com propriedades que possam alterar o desempenho do altifalante.

TDO-45+TDO-45BOX

NOTA: Antes de proceder à instalação, é recomendado ter isolamento acústico por trás da parede ou do teto onde será instalada a TDO-45 para diminuir o som irradiado para trás.

1

Efetuar um orifício na parede de aproximadamente 5 cm de diâmetro.

Confirmar que existe um espaço adequado por trás da superfície que permita a instalação da coluna entre os montantes.

Efetuar o orifício na parede utilizando o esquema como guia.

TEMPLATE TEMPLATE TEMPLATE

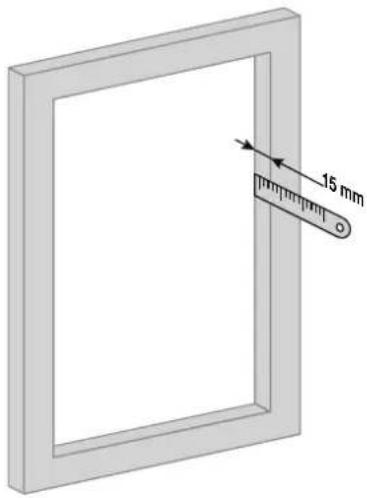

É fundamental que a coluna fique nivelada após a instalação, pelo que é recomendado utilizar uma superfície de gesso com uma espessura de 15 mm. Dependendo da espessura da superfície, poderá ser necessário utilizar separadores (não incluídos).

Se a espessura da superfície for inferior a 15 mm, é necessário colocar espaçadores entre a placa de gesso e a TDO-45BOX, ajustando-os à medida necessária até atingir uma espessura de 15 mm.

parede TDO-45BOX < 15 mm

4.2

Se a espessura da superfície for superior a 15 mm, é necessário colocar espaçadores entre o TDO-45 e a TDO-45BOX para aumentar a espessura e obter um ajuste correto. Os espaçadores devem ser colocados sobre a borracha preta da caixa.

parede TDO-45BOX > 15 mm

5

Abrir as patilhas da caixa que ajudarão a posicioná-la sobre a placa de gesso.

Efetuar um orifício no passa-cabos utilizando um objeto perfurante.

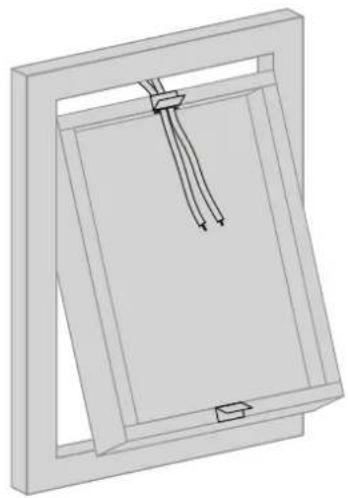

Colocar a TDO-45BOX por cima da margem do orifício e passar os cabos através do orifício até ficarem dentro da caixa.

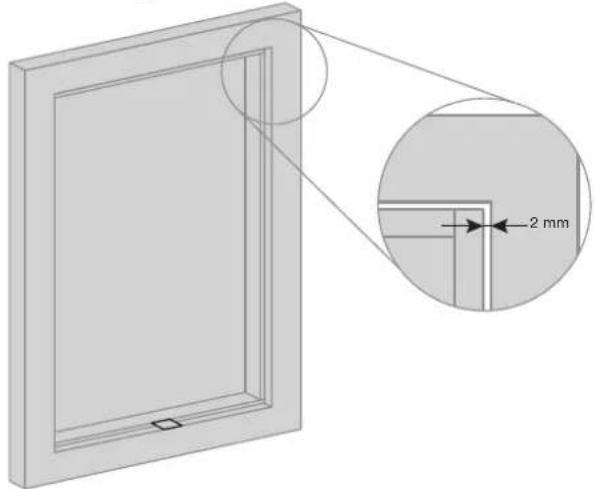

Centrar a TDO-45BOX na superfície e colocar as abas para a imobilizar. É importante garantir a manutenção de um espaço de 2 mm entre a caixa e a placa de gesso.

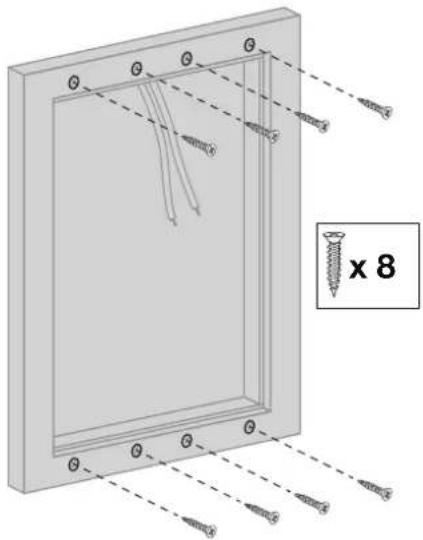

Aparafusar a caixa na superfície de forma segura e permanente. É recomendado colocar os parafusos como apresentado na figura.

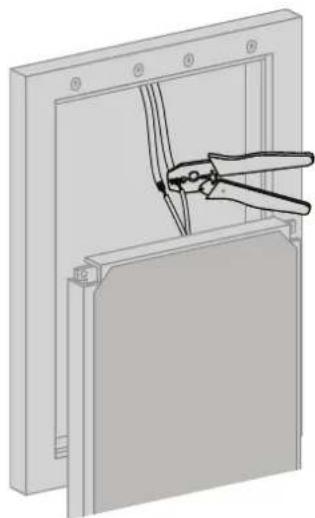

Efetuar a ligação dos cabos correspondentes. É recomendado efetuar um teste de som a um volume moderado para confirmar que as ligações ficam estabelecidas corretamente e que o som é reproduzido de forma adequada.

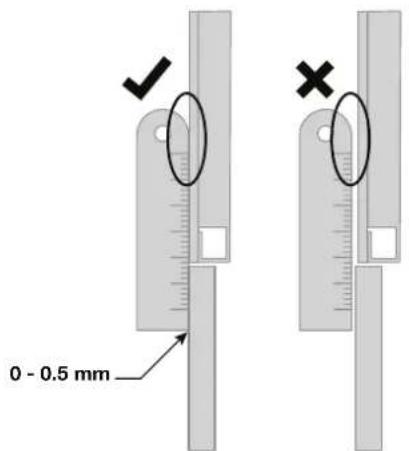

Verificar se o altifalante está perfeitamente alinhado com a parede

0 - 0.5 mm

NOTA: Antes de proceder à instalação, é recomendado ter isolamento acústico por trás da parede ou do teto onde será instalada a TDO-45 para diminuir o som irradiado para trás. Se for detectado, verifique a instalação e corrija os elementos corretamente.

13

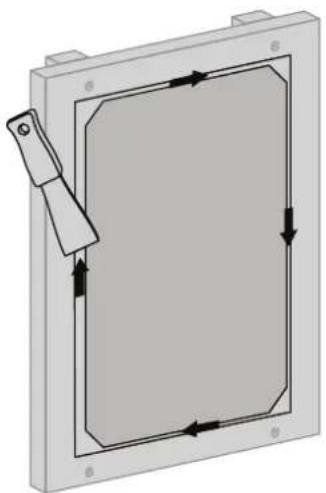

Aplicar massa para juntas de gesso nos bordos até ficarem completamente cobertos, sem cobrir o altifalante. Deixar secar completamente e retirar o excesso antes de passar ao passo seguinte.

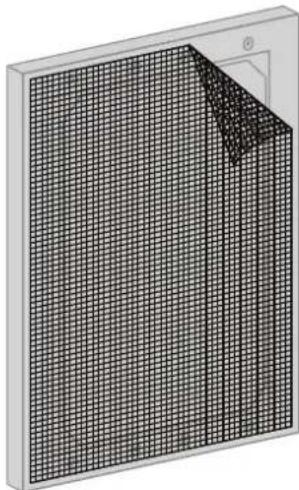

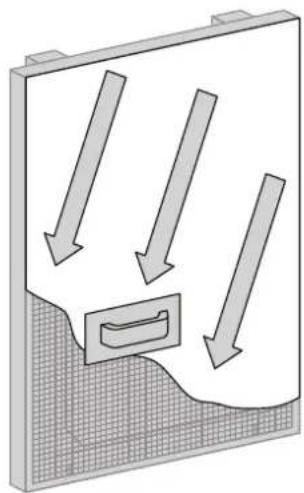

Colocar uma malha de fibra de vidro sobre a superfície, cobrindo a área completamente, incluindo os parafusos.

Aplicar massa de acabamento por cima da malha, assegurando que fica totalmente coberta. Recomenda-se que seja rebocado pelo menos 1 m² à volta do TDO-45. Após secar, remova o excesso de massa. A camada aplicada não deve exceder 2 mm de espessura.

Pintar a camada de massa após secar totalmente.

NOTA: Recomenda-se a aplicação de tinta acrílica ou à base de água que não altere a acústica do TDO-45 e que seja compatível com o acabamento em gesso. Também podem ser aplicados papéis de parede. É importante evitar materiais densos ou com propriedades que possam alterar o desempenho do altifalante.

ESPECIFICAÇÕES TÉCNICAS

	TDO-45
CARACTERÍSTICAS Coluna invisível com transformador de linha 70 e 100 V.Instalação em painéis de gesso, com acessórios para instalação em placas de 12,5 mm.Reproduz o som através da vibração da superfície radiante.Som não direcional.Longa vida útil.
POTÊNCIA 60 W maximo, 40 W RMS
MOTORES 4
RESPOSTA 140-20,000 Hz
IMPEDÂNCIA 40 W RMS@100V (250 Ω)
SENSIBILIDADE 90 dB ±3 dB at1 W/1 m
ÂNGULO COBERTURA	180°
MATERIAL Alumínio
MEDIDAS 300 x 400 x 50 mm profundidade
PESO 1,45 kg
ACESSÓRIOS 1 molde de corte4 buchas de instalação em madeira MDF com espuma8 parafusos para madeira
OPCIONAL TDO-45BOX: caixa de instalação

	TDO-45BOX
CARACTERÍSTICAS Caixa de instalação para a coluna invisível TDO-45.
MEDIDAS 304 x 450 x 71 mm profundidade
PESO 1,5 kg
ACESSÓRIOS 8 parafusos para drywall de 50 mm4 parafusos autoperfurantes de 20 mm1 molde de instalação de 306 x 406 mm
