Caractéristique	Détails
Type de produit	Haut-parleur
Puissance de sortie	45 Watts
Fréquence de réponse	20 Hz - 20 kHz
Connectivité	Bluetooth, AUX, USB
Autonomie de la batterie	Jusqu'à 10 heures
Dimensions	25 cm x 10 cm x 10 cm
Poids	1.5 kg
Utilisation recommandée	Intérieur et extérieur
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Réparation	Service après-vente recommandé pour les réparations
Sécurité	Ne pas exposer à l'eau, utiliser dans des conditions normales
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - TDO-45 FoneStar

Comment connecter mon FoneStar TDO-45 à mon appareil Bluetooth ?

Pour connecter votre FoneStar TDO-45, activez le Bluetooth sur votre appareil, allumez le haut-parleur et maintenez le bouton de connexion Bluetooth enfoncé jusqu'à ce que le voyant clignote. Sélectionnez 'FoneStar TDO-45' dans la liste des appareils disponibles.

Pourquoi mon haut-parleur ne se connecte-t-il pas à mon appareil ?

Vérifiez que le haut-parleur est en mode de couplage et que votre appareil est à proximité. Assurez-vous également que le Bluetooth de votre appareil est activé et qu'il n'est pas déjà connecté à un autre appareil.

Comment régler le volume sur le FoneStar TDO-45 ?

Utilisez les boutons de volume situés sur le haut-parleur pour augmenter ou diminuer le son. Vous pouvez également régler le volume à partir de votre appareil connecté.

Le son est faible, que puis-je faire ?

Vérifiez le niveau de volume sur le haut-parleur et sur l'appareil connecté. Assurez-vous également que le haut-parleur est chargé et qu'il n'y a pas d'obstacles entre le haut-parleur et l'appareil Bluetooth.

Comment recharger le FoneStar TDO-45 ?

Utilisez le câble de chargement fourni pour connecter le haut-parleur à une source d'alimentation. Le voyant de charge s'allume en rouge pendant le chargement et s'éteint une fois la charge complète.

Mon haut-parleur ne s'allume pas, que faire ?

Assurez-vous que le haut-parleur est chargé. Si le voyant ne s'allume pas après avoir chargé pendant au moins 2 heures, essayez d'utiliser un autre câble de chargement ou une autre source d'alimentation.

Puis-je utiliser le FoneStar TDO-45 avec un câble audio ?

Oui, vous pouvez connecter le FoneStar TDO-45 à des appareils via un câble audio de 3,5 mm. Branchez simplement le câble à la prise AUX du haut-parleur et à la sortie audio de votre appareil.

Comment réinitialiser mon FoneStar TDO-45 ?

Pour réinitialiser le haut-parleur, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que le voyant s'éteigne puis se rallume. Cela effacera tous les appareils précédemment couplés.

MODE D'EMPLOI TDO-45 FoneStar

Le haut-parleur TDO-45 a été conçu pour offrir une qualité sonore optimale lorsqu'il est installé avec la boîte TDO-45BOX. Bien qu'une installation directe soit possible, cette configuration pourrait entraîner une perte de qualité sonore.

• Haut-parleur invisible avec transformateur de ligne 70 et 100 V.
• Installation sur panneaux de plaques de plâtre, avec accessoires pour une installation sur des plaques de 12,5 mm (avec TDO-45BOX) ou de 15 mm (sans TDO-45BOX) à la fois au mur et au plafond.
• Reproduit le son par la vibration de la surface rayonnante.
• Son non directionnel.
• Longue durée de vie.

INSTALLATION

AVERTISSEMENT

• Ce produit ne doit pas être installé à l'intérieur de structures de bâtiments existantes, sauf si l'on est certain qu'aucun câble électrique, aucune conduite d'eau ou de gaz, ni aucune poutre de soutien ne seront coupés.
• Assurez-vous que toutes les surfaces de montage de l'installation peuvent supporter le poids du produit et des accessoires de montage.
• Avant de procéder à l'installation, il est recommandé de placer un rembourrage acoustique derrière le mur ou le plafond où le TDO-45 doit être installé, afin de réduire le son rayonnant vers l'arrière et d'améliorer le son en le projetant dans la direction des haut-parleurs.
• Après l'installation, évitez de pousser sur la surface devant le haut-parleur, car cela pourrait fissurer le plâtre et/ou endommager le haut-parleur.
• Notez que l'énergie vibratoire peut inévitablement être transférée à travers les murs du bâtiment.

TDO-45

1

Faire un trou dans le mur d'environ 5 cm de diamètre.

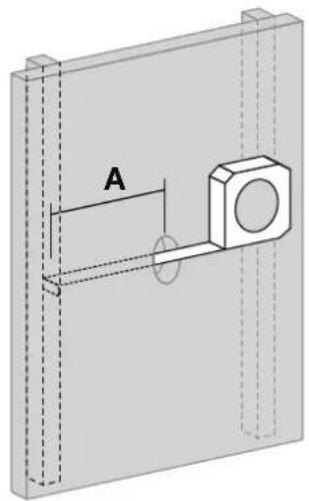

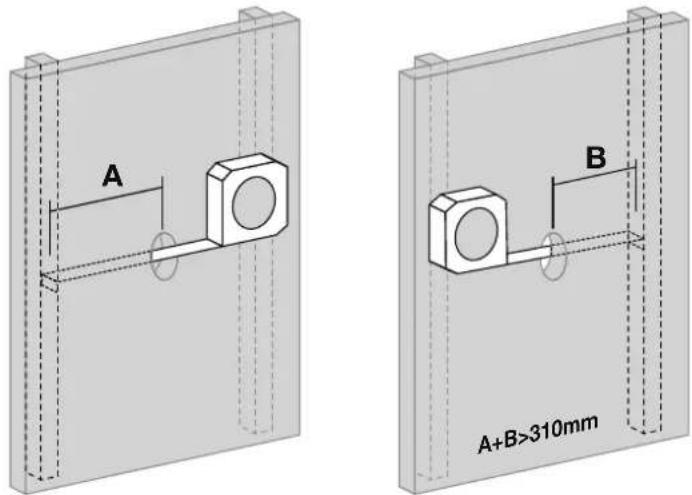

Vérifier qu'il y a un espace adéquat derrière la surface pour permettre l'installation du haut-parleur entre les montants.

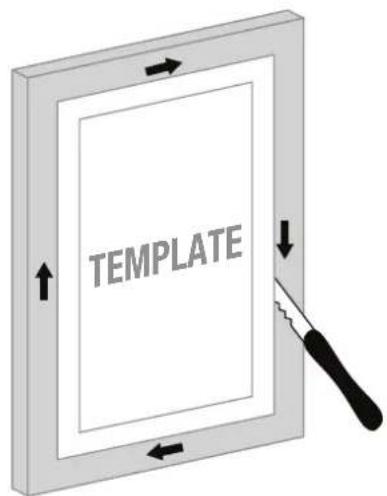

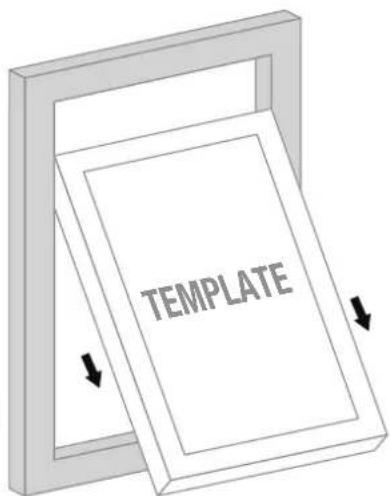

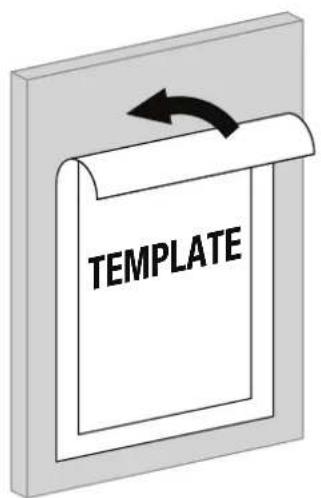

Percer le trou dans le mur en utilisant le gabarit comme guide.

4

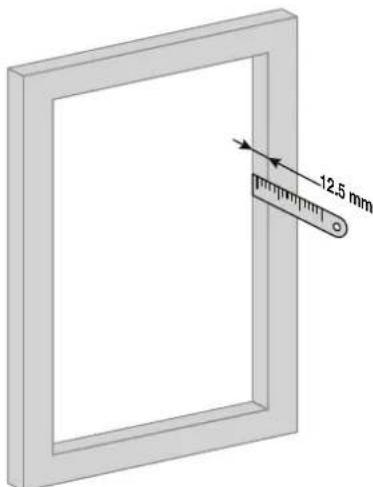

Il est essentiel que le haut-parleur soit parfaitement affleurant une fois installé. Il est donc recommandé d'utiliser une surface en plaques de plâtre d'une épaisseur de 12,5 mm. Selon l'épaisseur de la surface, des ajustements des cales fournies peuvent être nécessaires.

FR

- Si la surface est plus fine, il faudra découper la quantité adéquate de mousse des cales pour garantir que le haut-parleur soit parfaitement aligné avec la surface.

- Si l'épaisseur de la surface dépasse 12,5 mm, il sera nécessaire d'ajouter de la mousse aux cales pour obtenir un ajustement correct.

N.B.: La largeur de la surface de la plaque de plâtre doit être comprise entre 10 et 35 mm. Si ce n'est pas le cas, des chevilles ou des entretoises spéciales peuvent être nécessaires.

5

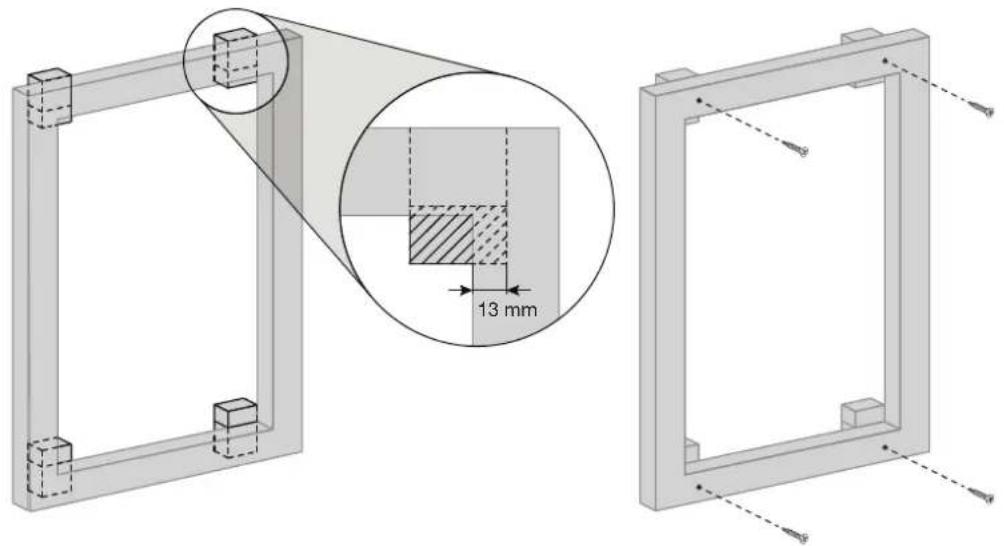

Fixez chaque cheville à un coin du trou à l'aide d'une vis, en veillant à ce que la zone en caoutchouc mousse dépasse, comme indiqué sur l'image de détail.

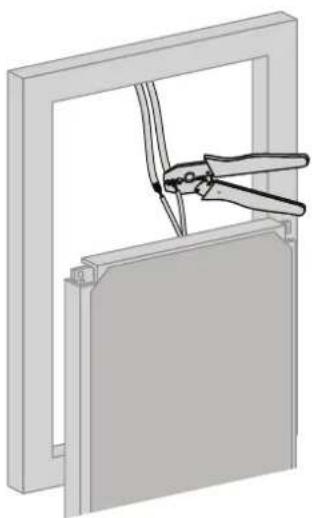

Connector les câbles correspondants. Il est recommandé d'effectuer un test sonore à volume modéré pour vérifier que les connexions sont correctement effectuées et que le son est bien reproduit.

Fixer le haut-parleur en vissant chaque coin sur la zone en mousse des cales. Il est important de s'assurer qu'il y ait un espace de 2 mm entre le TDO-45 et la plaque de plâtre.

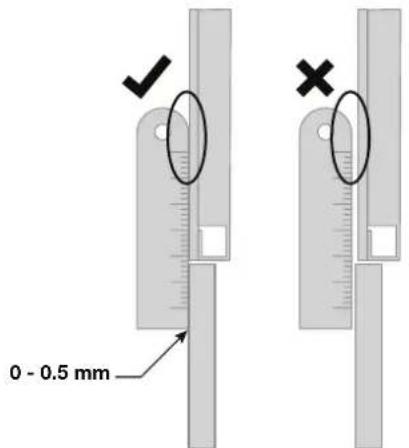

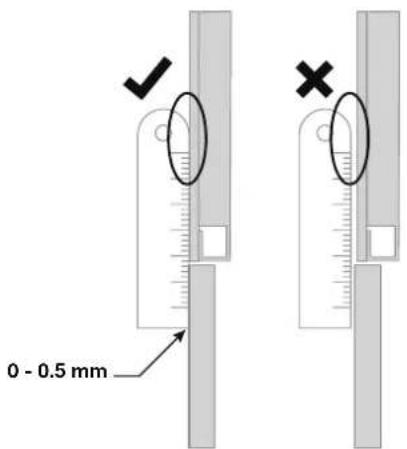

Vérifier que le TDO-45 est parfaitement affleurant au mur.

N.B.: Avant de procéder à l'installation, il est recommandé d'ajouter un matériau acoustique derrière le mur ou le plafond où le TDO-45 sera installé afin de réduire le son irradié vers l'arrière. Si c'est le cas, veuillez vérifier l'installation et fixer les éléments correctement.

9

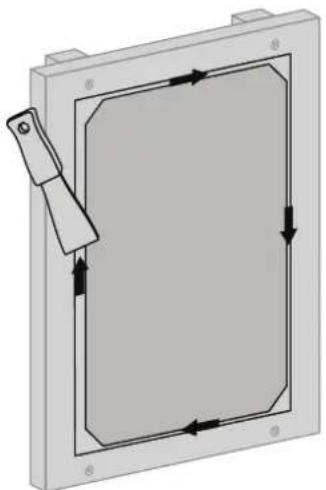

Appliquez de l'enduit pour joints de plâtre sur les bords jusqu'à ce qu'ils soient complètement recouverts, sans couvrir le haut-parleur. Laissez sécher complètement et enlevez l'excédent avant de passer à l'étape suivante.

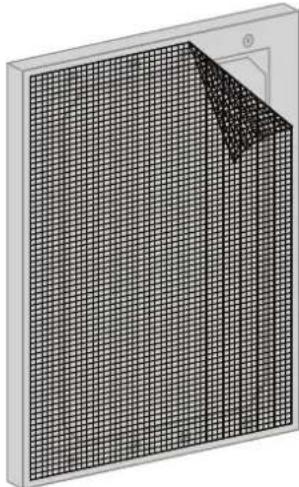

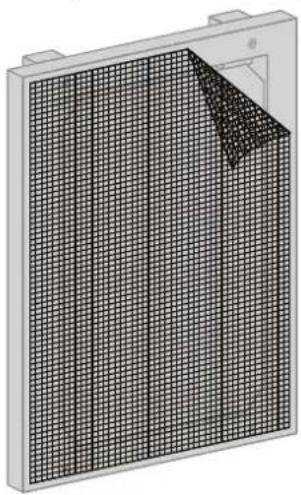

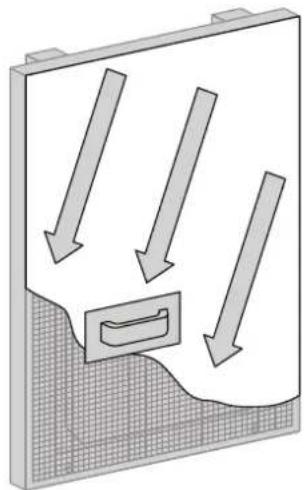

Placer un treillis en fibre de verre sur la surface, en couvrant complètement la zone, y compris les vis.

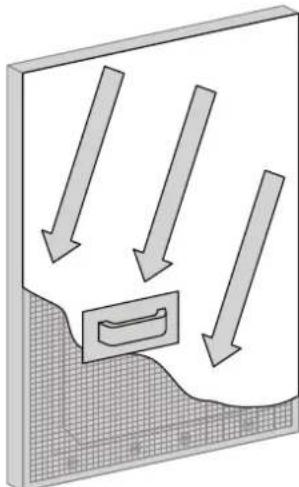

Appliquer de l'enduit sur le treillis, en veillant à bien le recouvrir. Il est recommandé d'enduire au moins 1 m² autour de la TDO-45. Une fois sec, retirer l'excédent d'enduit. L'épaisseur de la couche appliquée ne doit pas dépasser 2 mm.

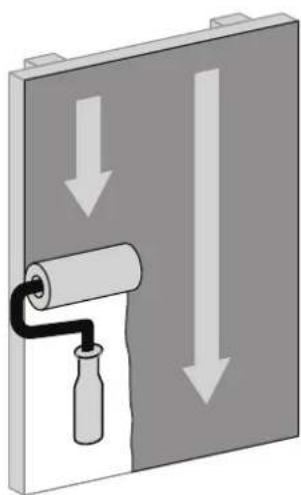

Peindre sur la couche d'enduit une fois qu'elle est complètement sèche.

N.B. : Il est recommandé d'utiliser une peinture acrylique ou à base d'eau, qui n'altère pas l'acoustique du TDO-45 et qui est compatible avec la finition en plâtre. Des papiers peints peuvent également être appliqués. Il est important d'éviter les matériaux denses ou dont les propriétés peuvent altérer les performances du haut-parleur.

1

Faire un trou dans le mur d'environ 5 cm de diamètre.

Vérifier qu'il y a un espace adéquat derrière la surface pour permettre l'installation du haut-parleur entre les montants.

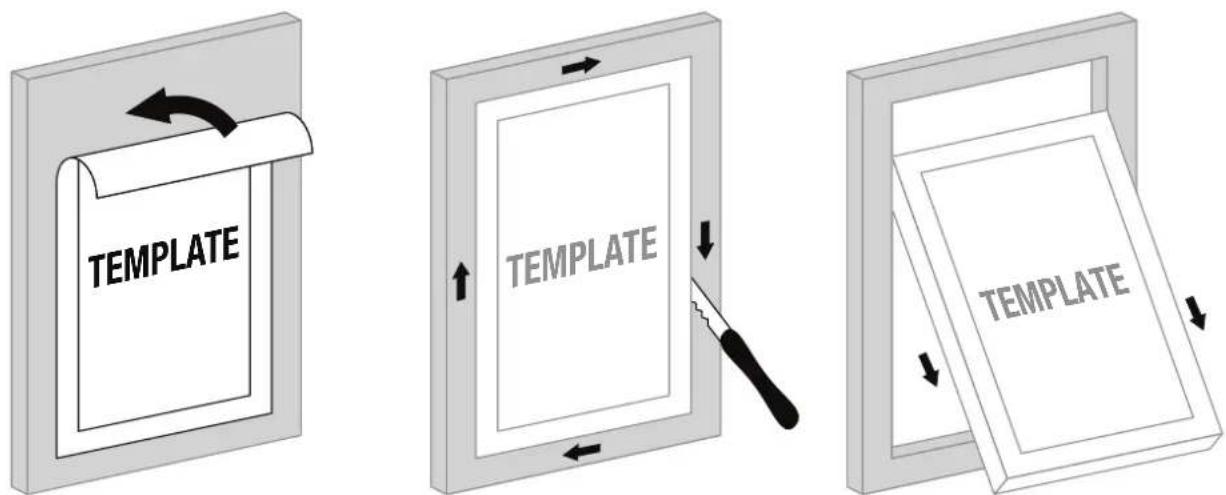

Percer le trou dans le mur en utilisant le gabarit comme guide.

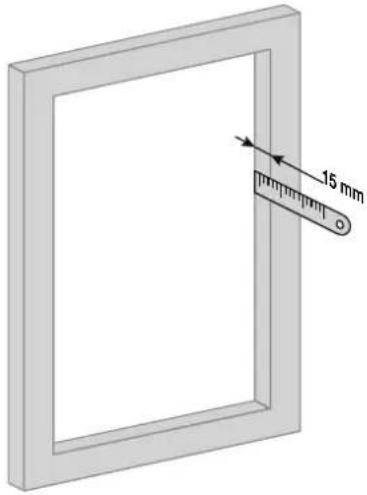

Il est essentiel que le haut-parleur soit parfaitement affleurant une fois installé. Il est donc recommandé d'utiliser une surface en plaques de plâtre d'une épaisseur de 15 mm. Selon l'épaisseur de la surface, il peut être nécessaire d'utiliser des entretoises (non incluses).

Si l'épaisseur de la surface est inférieure à 15 mm, il faut placer des entretoises entre la plaque de plâtre et la TDO-45BOX, en les ajustant à la mesure nécessaire jusqu'à ce qu'une épaisseur de 15 mm soit atteinte.

4.2

Si l'épaisseur de la surface est supérieure à 15 mm, vous devez placer des entretoises entre le TDO-45 et le TDO-45BOX pour augmenter l'épaisseur et obtenir un ajustement correct. Les entretoises doivent être placées sur le caoutchouc noir de la boîte.

5

Ouvrez les languettes de la boîte qui vous aideront à la positionner sur la plaque de plâtre.

Faire un trou dans le passe-câbles à l'aide d'un objet pointu.

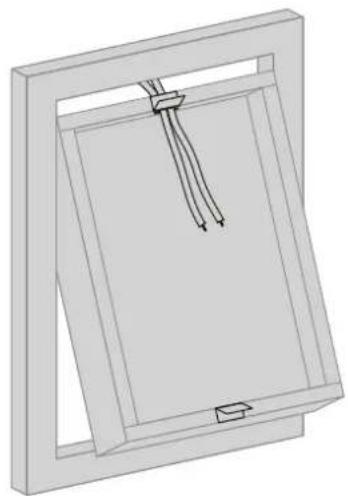

Placer le TDO-45BOX sur le bord du trou et faire passer les câbles à travers jusqu'à l'intérieur de la boîte.

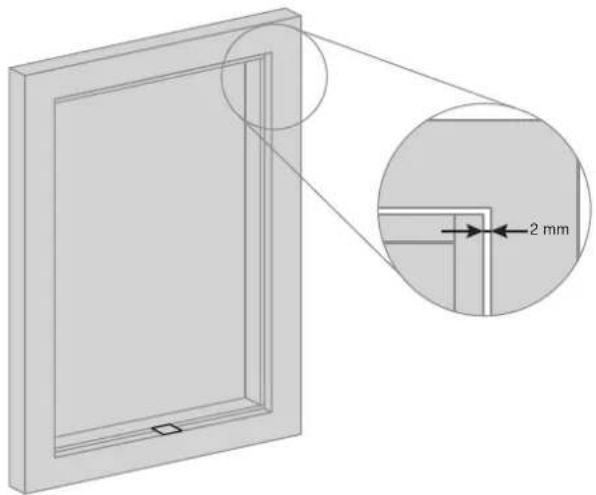

Centrer le TDO-45BOX sur la surface et fixer les languettes pour l'immobiliser. Il est important de s'assurer qu'un espace de 2 mm existe entre la boîte et la plaque de plâtre.

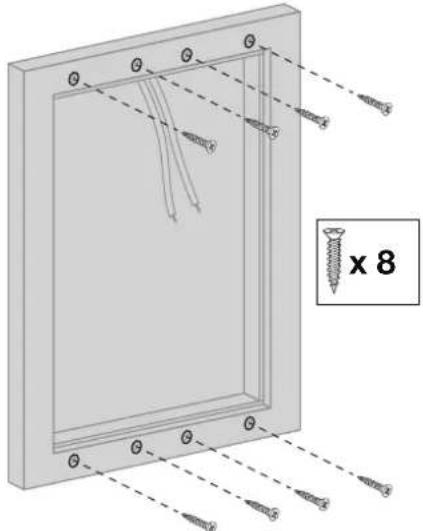

Visser le boîtier à la surface de manière fiable et sûre. Il est recommandé de placer les vis comme indiqué sur l'image.

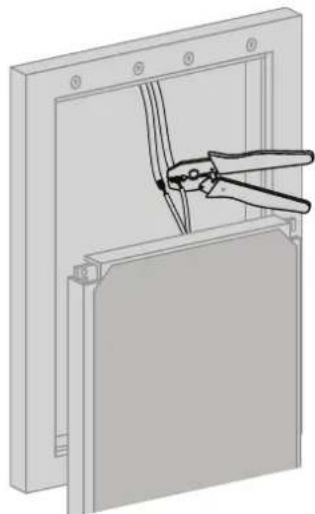

Connector les câbles appropriés. Il est recommandé d'effectuer un test sonore à un volume modéré pour vérifier que les connexions sont correctement effectuées et que le son est reproduit correctement.

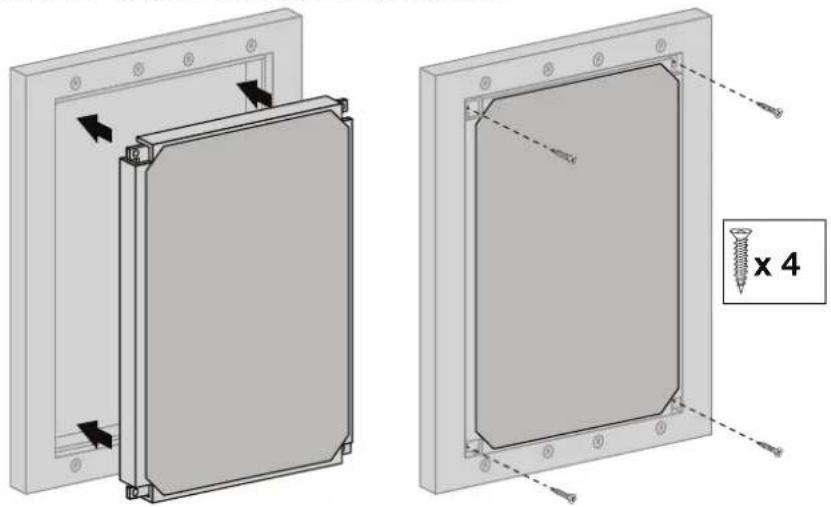

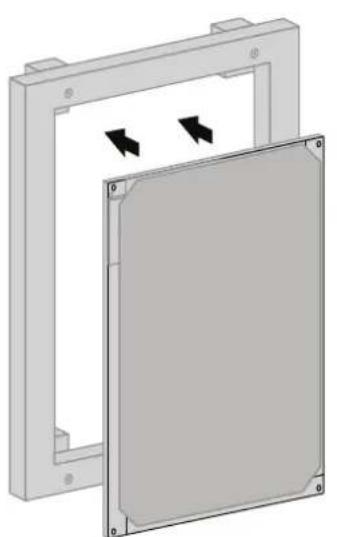

Fixer le haut-parleur au TDO-45BOX en vissant chaque coin.

Vérifiez que le haut-parleur est parfaitement aligné avec le mur.

N.B.: Avant de procéder à l'installation, il est recommandé d'ajouter un matériau acoustique derrière le mur ou le plafond où le TDO-45 sera installé afin de réduire le son irradié vers l'arrière. Si c'est le cas, veuillez vérifier l'installation et fixer les éléments correctemen

13

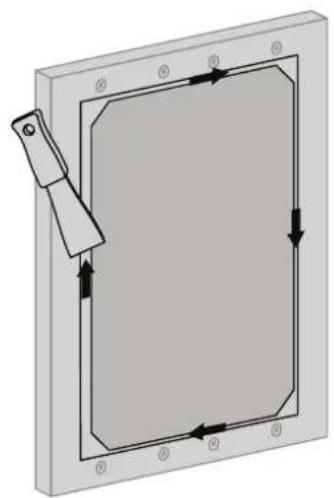

Appliquez de l'enduit pour joints de plâtre sur les bords jusqu'à ce qu'ils soient complètement recouverts, sans couvrir le haut-parleur. Laissez sécher complètement et enlevez l'excédent avant de passer à l'étape suivante.

Placer un treillis en fibre de verre sur la surface, en couvrant complètement la zone, y compris les vis.

Appliquer de l'enduit sur le treillis, en veillant à bien le recouvrir. Il est recommandé d'enduire au moins 1 m² autour de la TDO-45. Une fois sec, retirer l'excédent d'enduit. L'épaisseur de la couche appliquée ne doit pas dépasser 2 mm.

Peindre sur la couche d'enduit une fois qu'elle est complètement sèche.

N.B. : Il est recommandé d'utiliser une peinture acrylique ou à base d'eau, qui n'altère pas l'acoustique du TDO-45 et qui est compatible avec la finition en plâtre. Des papiers peints peuvent également être appliqués. Il est important d'éviter les matériaux denses ou dont les propriétés peuvent altérer les performances du haut-parleur.

SPÉCIFICATIONS TECHNIQUES

	TDO-45
CARACTÉRISTIQUES H	Haut-parleur invisible avec transformateur de ligne 70 et 100 V.Installation sur panneaux de carton-plâtre, avec accessoires pour une installation dans une plaque de plâtre de 12'5 mm.Il reproduit le son par moyen de la vibration de la superficie rayonnante.Son non directionnel.Longue vie utile.
PUISSANCE 60 W maxi mum, 40 W RMS
MOTEURS 4
RÉPONSE 140-20,000 Hz
IMPÉDANCE 40 W RMS @100V (250 Ω)
SENSIBILITÉ 90 dB ±3 dB at1 W/1 m
ANGLE COUVERT 180°
MATÉRIEL Aluminium
DIMENSIONS 300 x 400 x 50 mm profondeur
POIDS 1'45 kg
ACCESSOIRES 1 schéma de découpe4 chevilles d'installation en bois MDF avec mousse8 vis de serrage
OPTIONNEL TDO-45BOX : boîtier d'installation

	TDO-45BOX
CARACTÉRISTIQUES	Boîtier d'installation pour le haut-parleur invisible TDO-45.
DIMENSIONS 304 x 450	x 71 mm profondeur
POIDS 1'5 kg
ACCESSOIRES 8 vis pour plaque de plâtre 50 mm4 vis auto-perceuses 20 mm1 gabarit d'installation 306 x 406 mm
