MANUAL DE UTILIZADOR MAX-600Z FoneStar

• Amplificador classe D de alta eficiência e fiabilidade com reprodutor Bluetooth®/USB e rádio FM integrados.
• 5 canais de entrada, 3 entradas auxiliares e 5 zonas de saída com controlos de volume independentes.

- Entradas com controlo de prioridade regulável VOX.

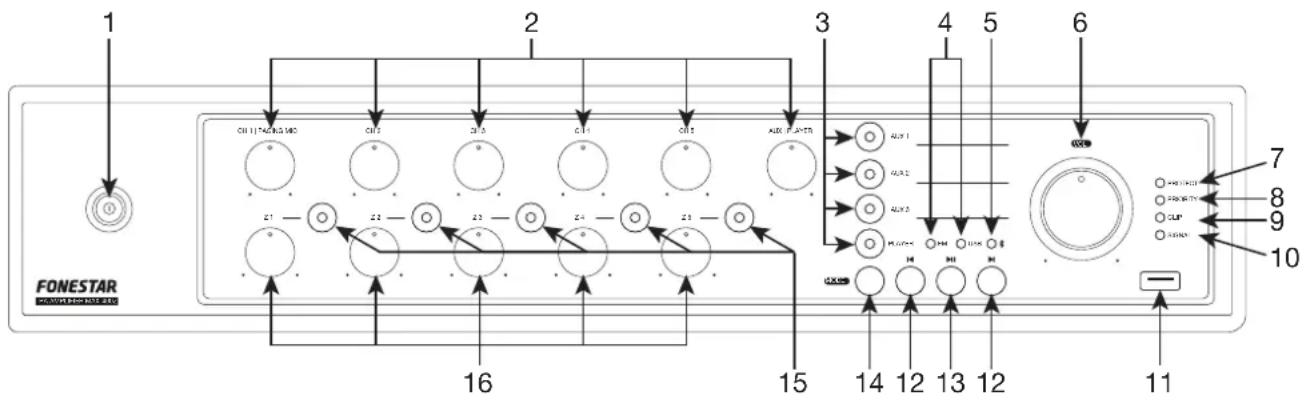

CONTROLOS E FUNÇÕES PAINEL FRONTAL

FONESTAR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70

1.- ①: indicador luminoso e interruptor para ligar/desligar o amplificador.
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER: controlos de volume das entradas CH 1, CH 2, CH 3 CH 4 e CH 5 respetivamente e AUX|PLAYER para AUX 1-3 e o reprodutor.
3.- AUX 1/AUX 2/AUX 3/PLAY: indicadores luminosos e botões para ativar a entrada AUX 1, AUX 2, AUX 3 ou o reprodutor integrado (Bluetooth, rádio FM, USB).
4.- FM/USB: indicadores luminosos do modo ativo no reprodutor.
5.- ✉: indicador luminoso de funcionamento do recetor Bluetooth. Se não existir nenhum dispositivo emparelhado, irá piscar, permanecendo fixo quando existir um dispositivo emparelhado e pronto para enviar áudio.
6.- VOL: controlo de volume geral do amplificador e indicador luminoso de ligado/desligado do amplificador.
7.- PROTECT: indicador luminoso de proteção. Ilumina-se quando é ativada a proteção do amplificador por temperatura. Com a proteção ativada, será cortada a saída de áudio. Caso isto aconteça, desligue o equipamento, certifique-se de que as ranhuras de recolha e saída de ar estão desimpedidas e diminua o volume das entradas. Aguarde uns minutos para que o aparelho possa estabilizar antes de o voltar a ligar.
8.- PRIORITY: indicador luminoso de existência de algum sinal com prioridade VOX.
9.- CLIP: indicador luminoso de pico de sinal. Caso se ilumine ligeira ou ocasionalmente deverá diminuir o volume de saída. Se o indicador luminoso permanecer iluminado, significa que o sinal de entrada tem um nível muito elevado. Neste caso, diminua o volume do sinal de entrada que o estiver a causar.
10.- SIGNAL: indicador luminoso que indica a presença de sinal. Ilumina-se ao detetar sinal de saída.
11.- Porta USB para reproduzir ficheiros de áudio.
12.- 🖱 / 🖱: um toque rápido em modo Bluetooth ou USB passa à faixa de áudio anterior/seguinte; em modo de FM passa à frequência memorizada anterior/seguinte. Em todos os modos, um toque prolongado aumenta/diminui o volume do reprodutor.
13.-▶II: em modo de Bluetotooth, um toque rápido inicia/para a reprodução de áudio enquanto um toque prolongado desemparelha o dispositivo ligado e fica a aguardar ser emparelhado novamente. Em modo de USB, um toque rápido inicia/para a reprodução de áudio e um toque prolongado permite mudar o modo de reprodução entre: repetir tudo (1 tom) e reprodução aleatória (2 tons). Em modo de FM, um toque prolongado inicia a memorização automática de todas as frequências que sejam detetadas com qualidade de sinal suficiente.
14.- MODE: toques rápidos neste botão permitem mudar o modo no reprodutor para escolher a fonte de áudio desejada: Bluetooth, USB ou rádio FM.

PT

15.- Z 1/Z 2/Z 3/Z 4/Z 5: indicadores luminosos e botões para ativar/desativar as zonas de saída ZONE 1, ZONE 2, ZONE 3 ZONE 4 e ZONE 5 respetivamente.
16.- Z 1/Z 2/Z 3/Z 4/Z 5: controlos de volume das zonas de saída ZONE 1, ZONE 2, ZONE 3 ZONE 4 e ZONE 5 do painel posterior.

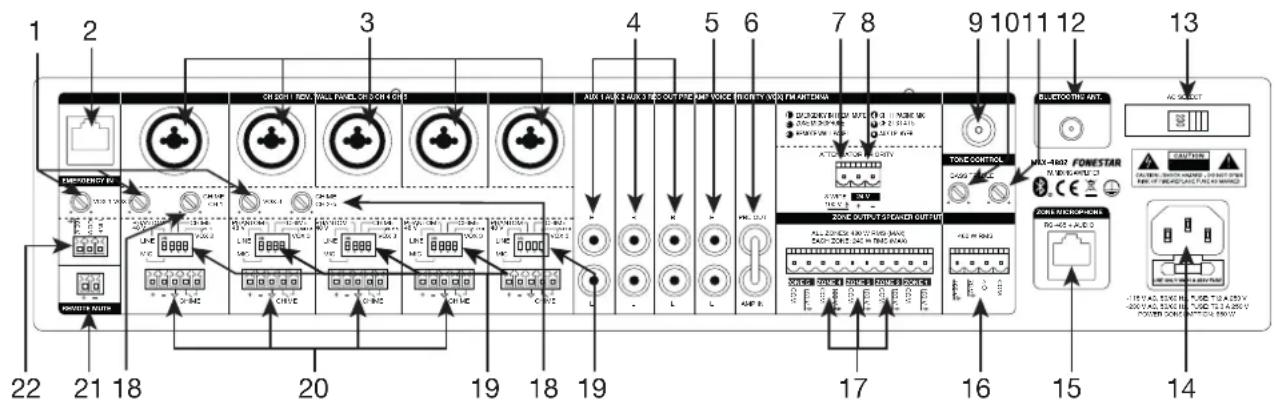

PAINEL POSTERIOR

1.- VOX 1/VOX 2/VOX 3: controles para ajustar a sensibilidade para dar prioridade nas entradas EMERGENCY IN, CH 1 e CH 2-5 respetivamente sobre os restantes sinais. Dependendo deste ajuste, será necessário um nível de sinal maior ou menor nas entradas para cortar o áudio das restantes fontes menos prioritárias. Tenha em consideração a ordem de prioridade das entradas do amplificador. Para mais informação, consulte a secção FUNCIONAMENTO - PRIORIDADE DAS ENTRADAS.
2.- REM. WALL PANEL: porta de ligação para painel de parede remoto, conetor RJ45. Para mais informação, consulte a secção FUNCIONAMENTO - ENTRADA PAINEL DE PAREDE REMOTO.
3.- CH 1|PAGING MIC, CH 2, CH 3, CH 4, CH 5: entradas de áudio VOX, conetores balanceados combo (XLR e jack 6,3 mm) e euroblock (20). Adicionalmente, estas entradas dispõem de um seletor DIP (19) para regular a sensibilidade da entrada MIC/LINE, ativar a alimentação phantom e ativar/desativar a prioridade VOX (VOX 2 para CH 1|PAGING MIC e VOX 3 para CH 2, CH 3, CH 4 e CH 5) e CHIME (CHIME CH 1 para CH 1|PAGING MIC e CHIME CH 2-5 para CH 2, CH 3, CH 4 e CH 5).
4.- AUX 1/AUX 2/AUX 3: entradas auxiliares estéreo para ligar dispositivos de áudio como mesas de misturas, computadores, etc. Conetores 2 X RCA.
5.- REC OUT: saída de gravação estéreo com nível de linha, conetores 2 x RCA.
6.- PRE OUT/AMP IN: saída de sinal da etapa de pré-amplificador (PRE OUT) e entrada da etapa de amplificação (AMP IN), conetores RCA. Esta entrada e saída dispõem de uma ponte para ligar estas 2 etapas para o equipamento funcionar em conjunto. Se desejar utilizar só a etapa de pré-amplificação, remova a ponte e ligue o seu amplificador à saída PRE OUT; se desejar utilizar a etapa de amplificação, remova a ponte e ligue a saída da sua mesa de mistura/pré-amplificador à entrada AMP IN.
7.- ATTENUATOR PRIORITY - 3 WIRE: saída de áudio de 100 V para prioridade de mensagem em atenuadores por terceiro fio (atenuadores de 3 fios). Para mais informação, consulte a secção FUNCIONAMENTO - PRIORIDADE 3.º FIO.
8.- ATTENUATOR PRIORITY - 24 V: saída de 24 V para prioridade de mensagens em atenuadores com relé de prioridade (atenuadores de 4 fios). Esta saída estará a 0 V se não houver nenhuma prioridade ativa, proporcionando 24 V quando for ativada a prioridade. Para mais informação, consulte a secção FUNCIONAMENTO - PRIORIDADE 24 V.
9.- FM ANTENNA: entrada para ligar uma antena para FM.
10.- TONE CONTROL - BASS: filtro passa-baixo com frequência de corte de 100 Hz que atenua/realça as frequências baixas.
11.- TONE CONTROL - TREBLE: filtro passa-alto com frequência de corte de 10 kHz que atenua/realça as frequências altas.
12.- BLUETOOTH ANT: antenna de sinal Bluetooth.

13.- AC SELECT: seletor de voltagem de alimentação. Se precisar de alterar a voltagem, deve ter em atenção que o fusível deve ser alterado segundo as indicações no produto.

14.- Entrada de alimentação elétrica do amplificador 115/230 V.

15.- ZONE MICROPHONE: porta para ligar microfone de zonas, conetor RJ45. Para mais informação, consulte a secção FUNCIONAMENTO - ENTRADA MICROFONE DE ZONAS.

16.- SPEAKER OUTPUT: saída de colunas de baixa impedância 4 Ω, linha de 100 V e linha de 70 V de 600 W RMS, conetor euroblock. Tenha em atenção que a escolha das colunas deve ajustar-se às especificações do amplificador para efetuar a ligação em série ou paralelo (só paralelo para linha de 100 V) e obter uma potência e impedância adequadas à saída do amplificador.

17.- ZONE OUTPUT: saídas de colunas de linha de 100 V, conetor euroblock. Cada zona está limitada a um máximo de 600 W RMS e a soma das 4 zonas não pode exceder os 600 W RMS proporcionados pelo amplificador. Tenha em atenção que a escolha das colunas deve ajustar-se às especificações do amplificador para efetuar a ligação em paralelo e obter uma potência e impedância adequadas à saída do amplificador.

18.- CHIME CH 1, CHIME CH 2-4: controlos de volume do tom CHIME. CHIME CH 1 para CH 1|PAGING MIC e CHIME CH 2-4 para CH 2, CH 3, CH 4 e CH 5.

19.- Seletores DIP:

a.- LINE/MIC: altera a sensibilidade da entrada para microfones (MIC) ou para reprodutores/misturadores (LINE).

b.- PHANTOM 48 V: ativa/desativa a alimentação PHANTOM 48 V nos conetores desta entrada, necessária para microfones de condensador.

c.- CHIME: ativa/desativa a função de gerar um tom CHIME quando se fecha contactos na entrada CHIME correspondente.

d.- VOX 1-3: ativa/desativa a prioridade desta entrada.

20.- Conetor euroblock:

a.- +, -, ↓ : terminais de entrada para ligar o sinal de entrada balanceada. CH 1 dispõe de outro conetor combo para ligar o sinal de entrada, enquanto CH 2, CH 3, CH 4 e CH 5 só dispõe deste conetor euroblock para ligar o sinal de entrada. Esta entrada dispõe ainda de seletores DIP (19) para regular a sensibilidade da entrada MIC/LINE, ativar a alimentação phantom e ativar/desativar a prioridade VOX e CHIME.

b.- CHIME: fecho de contactos para desencadear um tom CHIME.

21.- REMOTE MUTE: permite silenciar de forma remota todas as entradas do amplificador, exceto EMERGENCY IN, com a ajuda de um interruptor. Conetor euroblock. Esta entrada está em circuito aberto; para o silenciar deve fechar o circuito.

22.- EMERGENCY IN: entrada de áudio de nível de linha ou 100 V para ligar um sistema de emergência, euroblock. Se for um sinal de linha, use LINE e COM, mas se for 100 V use 100 V e COM.

NOTA: a entrada de EMERGENCY IN de 100 V só admite sinais 100 V e COM. A saída 100 V em alguns amplificadores de Classe D fornece -50 V e +50 V (BTL) em vez de 100 V e COM. Este tipo de saídas 100 V (+50 V, -50 V) não são compatíveis com esta entrada uma vez que irá receber um sinal de -50 V pela porta de massa, o que pode fazer com que o amplificador que fornece a saída detete falha e ative o seu mecanismo de proteção.

FUNCIONAMENTO

- A prioridade VOX das diferentes entradas é ativada por nível de sinal e pode ser regulada com os controlos VOX do painel posterior.

- A prioridade dos CH 1-5 pode ser desativada através do microinterruptor DIP VOX 2 (CH 1) ou VOX 3 (CH 2-5).

PT

- Ordem de prioridade:

A entrada REMOTE MUTE atenua todas as entradas exceto a entrada EMERGENCY IN quando se fecha os contactos dos seus terminais.

1.- A entrada EMERGENCY IN tem a prioridade máxima, atenuando as restantes entradas quando esta tem sinal.
2.- A entrada ZONE MICROPHONE tem prioridade sobre todas as entradas exceto a entrada EMERGENCY IN.
3.- A entrada REMOTE WALL PANEL tem prioridade sobre todas as entradas exceto a entrada EMERGENCY IN.
4.- A entrada CH 1|PAGING MIC tem prioridade sobre as entradas CH 2, CH 3, CH 4, CH 5, AUX 1-3 e o reprodutor.
5.- As entradas CH 2, CH 3, CH 4 e CH 5 têm prioridade sobre as entradas AUX e o reprodutor.
6.- As entradas AUX e o reprodutor não têm prioridade sobre nenhum outro sinal.

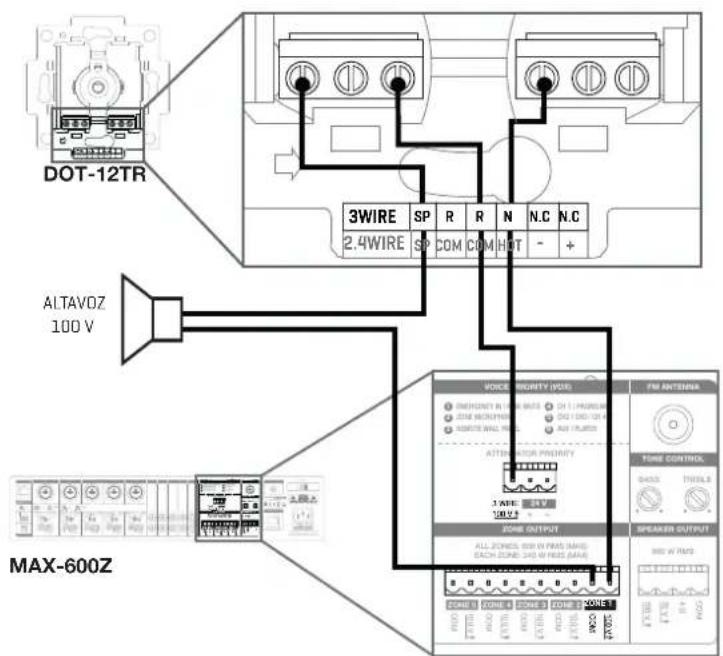

PRIORIDADE 3.º FIO

Para ligação com atenuadores por três fios como o DOT-12TR. Quando existir sinal no PIN 3WIRE, que contém o sinal de áudio 100 V, este irá passar diretamente à coluna sem nenhum tipo de atenuação.

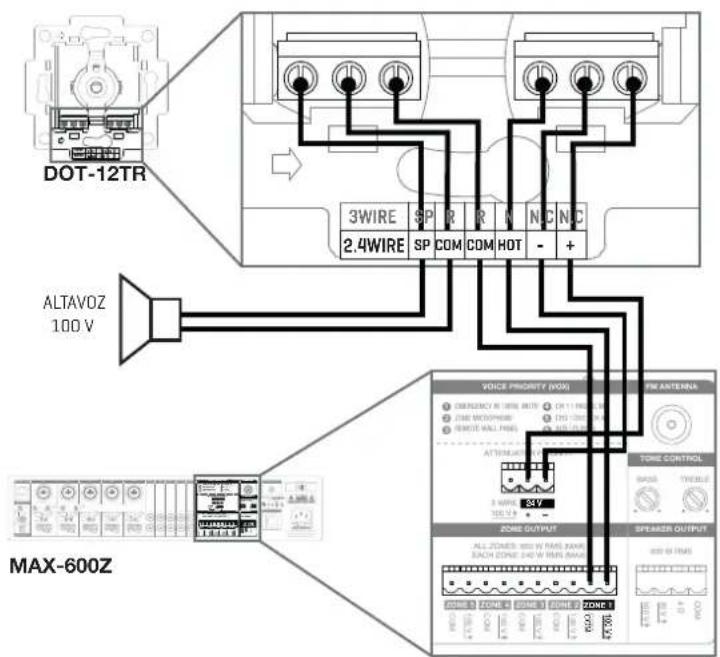

Para ligação com atenuadores por quatro fios como o DOT-12TR. Quando o PIN 3WIRE fornecer um sinal de 24 V CC, o sinal do amplificador que passe pelo atenuador irá passar diretamente à coluna sem nenhum tipo de atenuação.

DOT-12TR 3WIRE SP R R N NC NC 2.4WIRE SP COM COM HOT - + ALTAVOZ 100 V VOICE PRIORITY (VOS) TONE ANTENZA ECONEXENCY AT TOWEL ARUTE CH 11 FLOWING ZONE WOODPHASE DTH TOWEL REMOTE WALL PANEL AIR CAN ATTENUATION 34V ZONE OUTPUT SPEAKER OUTPUT ALL ZONES: 100 W RMS SAWR BACH ZONE 140 W RMS SAWR MAX-600Z

REPRODUTOR (PLAYER)

Para usar o reprodutor deve ativar esta entrada pressionando o botão PLAY e o indicador luminoso ficará iluminado. De seguida, selecione o modo com o botão MODE:

MODO BLUETOOTH

• Seleccione o modo BLUETOOTH no amplificador para emparelhar o seu smartphone ou tablet a partir do qual deseja enviar áudio. O indicador luminoso irá piscar indicando que está pronto para ser emparelhado.
• No seu smartphone/tablet, ative o modo bluetooth, procure o dispositivo MAX-600Z e selecione o mesmo. O indicador luminoso ficará iluminado permanentemente indicando que está emparelhado.
• Por último, selecione a música no seu smartphone/tablet e inicie a reprodução.
• Pressione ke para mudar de faixa ou para retomar/pausar a reprodução.

NOTA: certifique-se de que o seu smartphone/tablet tem volume suficiente para poder ser ouvido através do amplificador. Deste modo, agora poderá controlar o volume a partir do próprio amplificador sem ter de manipular mais nenhum equipamento.

MODO RÁDIO FM

NOTA: para utilizar este modo deve ligar uma antena no painel posterior FM ANTENNA.

• Efetue uma sintonização automática das emissoras para começar a utilizar este modo pressionando prolongadamente o botão ▶
• Quando terminar poderá selecionar a emissora que deseja ouvir de todas as sintonizadas com 📄.

MODO USB

• Selezione o modo USB.
• Ligue o dispositivo USB.
• Pressione le para mudar de faixa ou para parar/retomar a reprodução.

- Poderá mudar o modo de reprodução entre repetir tudo (1 tom) e reprodução aleatória (2 tons) pressionando prolongadamente o botão ▶.

Entrada para ligar microfones de zonas como o ZONEMIC-6 que permite dar avisos a 1 ou várias zonas. Estes avisos poderão ser mensagens em direto ou gravadas.

NOTA: é possível ligar até um total de 4 unidades de microfones ZONEMIC-6 em cascata tendo em conta que o comprimento total dos cabos não pode ultrapassar os 200 metros, desde o amplificador MAX-600Z até ao último microfone da instalação.

O pinout do conetor RJ45 fêmea do amplificador MAX-600Z é:

CONETOR FÊMEA	PINOUT T-568B	FUNÇÃO
Pin 1 Branco-Laranja áudio+			Sinal de áudio balanceado
Pin 2 Laranja áudio-
Pin 3 Branco-Verde GND
Pin 4 Azul D+ (A)			Comunicação RS485
Pin 5 Branco-Azul D- (B)
Pin 6 Verde +15 V CC			Alimentação
Pin 7	Branco-Castanho GND
Pin 8	Castanho -15 V CC

RJ45 8 7 6 5 4 3 2 1

Numa entrada de áudio que fornece alimentação 15 V CC. Normalmente para ligar um painel de ligação de parede remoto ou a saída de um misturador/reprodutor. Devido à sua prioridade, este sinal não será misturado com os restantes sinais dos CH 1-5 ou AUX integrados no amplificador.

O pinout do conetor RJ45 fêmea do amplificador MAX-600Z é:

CONETOR FÊMEA	PINOUT T-568B	FUNÇÃO
Pin 1 Branco-Laranja áudio +			Canal L balanceado
Pin 2 Laranja Áudio -
Pin 3 Branco-Verde GND
Pin 4 Azul áudio +			Canal R balanceado
Pin 5 Branco-Azul áudio -
Pin 6 Verde GND
Pin 7 Branco-Castanho +15 V CC			Alimentação
Pin 8 Castanho GND

RJ45 8 7 6 5 4 3 2 1

IMPORTANTE: refrigere a etapa corretamente. Para tal, certifique-se de que o local de instalação tem acesso a um fluxo de ar constante e que as ranhuras do chassis estão desimpedidas.

- Com o amplificador desativado, ligue todas as fontes de áudio CH, AUX e EMERGENCY IN, selecione o tipo de entrada LINE/MIC e ative/desative a alimentação PHANTOM nos canais CH 1 a CH 5 através dos microinterruptores DIP de cada canal de entrada.

(OPCIONAL) Ligue o microfone de zonas e o painel de parede/mural.

Se planear usar o rádio, é recomendado ligar uma antena de receção FM.

- Ligue as colunas à saída correspondente de baixa impedância* (4 Ω + COM), linha de 100 V* (100 V + COM), linha 70 V* (70 V + COM), zonas* (ZONE 1-5) ou à saída de gravação estéreo (REC OUT).

*IMPORTANTE: para o correto funcionamento e usufruto das funcionalidades do equipamento, utilize a potência, impedância e limites de frequência adequados. Antes de proceder à ligação com outros equipamentos, tenha em atenção as condições necessárias a uma instalação de ALTA IMPEDÂNCIA (100 V) e BAIXA IMPEDÂNCIA. Pode encontrar mais informação em:

fonestar.com/downloads/install_fonestar_es.pdf

• Confirme que os controlos de volume estão no mínimo e ligue o amplificador à alimentação.
• Ligue o amplificador e ative a entrada AUX ou PLAY e as saídas (se utilizar a saída de zonas ZONES) que deseja utilizar usando os botões do painel frontal do amplificador.
• Verifique os controlos de volume das entradas, saídas e o volume geral.
• PRIORIDADE: ative a prioridade nas entradas desejadas usando os microinterruptores DIP e regule a sensibilidade usando os controlos VOX das entradas.
• Por último, regule a equalização com os controlos BASS e TREBLE do painel posterior.

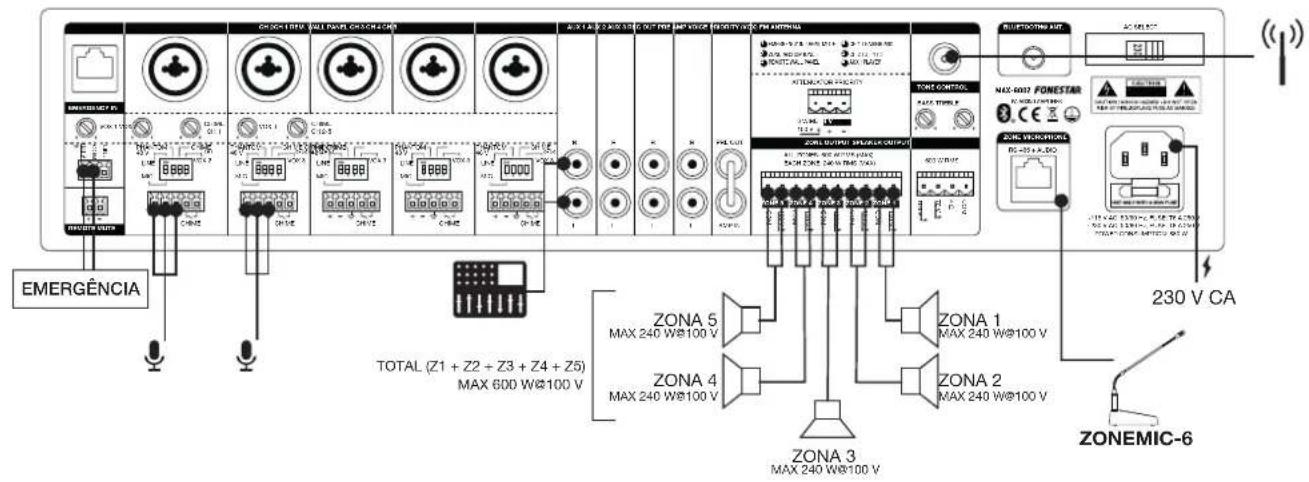

4 ZONAS - LINHA 100 V

EMERGÊNCIA TOTAL (Z1 + Z2 + Z3 + Z4 + Z5) MAX 600 W@100 V ZONA 5 MAX 240 W@100 V ZONA 4 MAX 240 W@100 V ZONA 3 MAX 240 W@100 V ZONA 2 MAX 240 W@100 V ZONA 1 MAX 240 W@100 V ZONEMIC-6 230 V CA

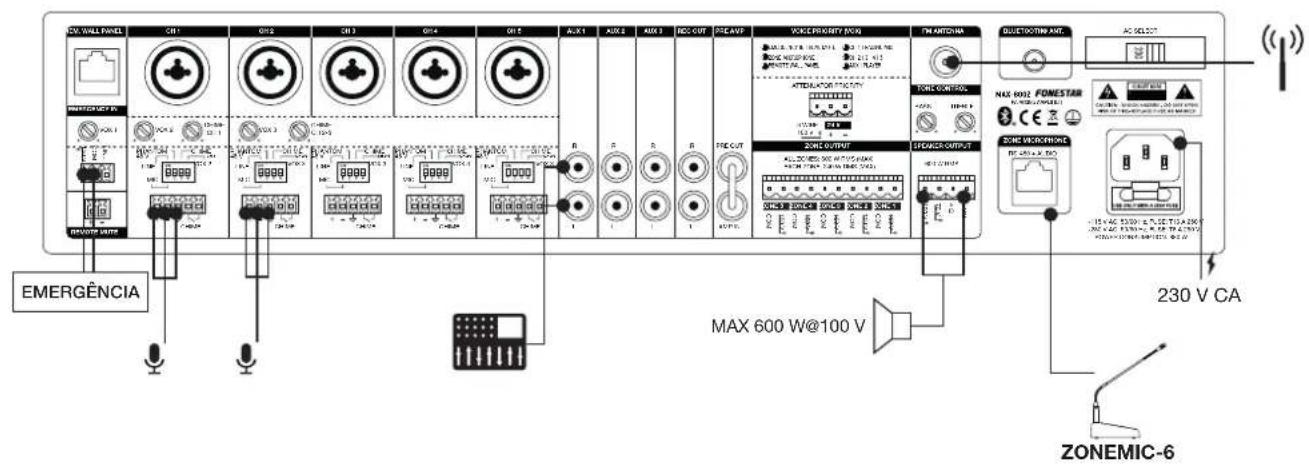

LINHA 100 V

EMERGÊNCIA 230 V CA ZONEMIC-6 MAX 600 W@100 V

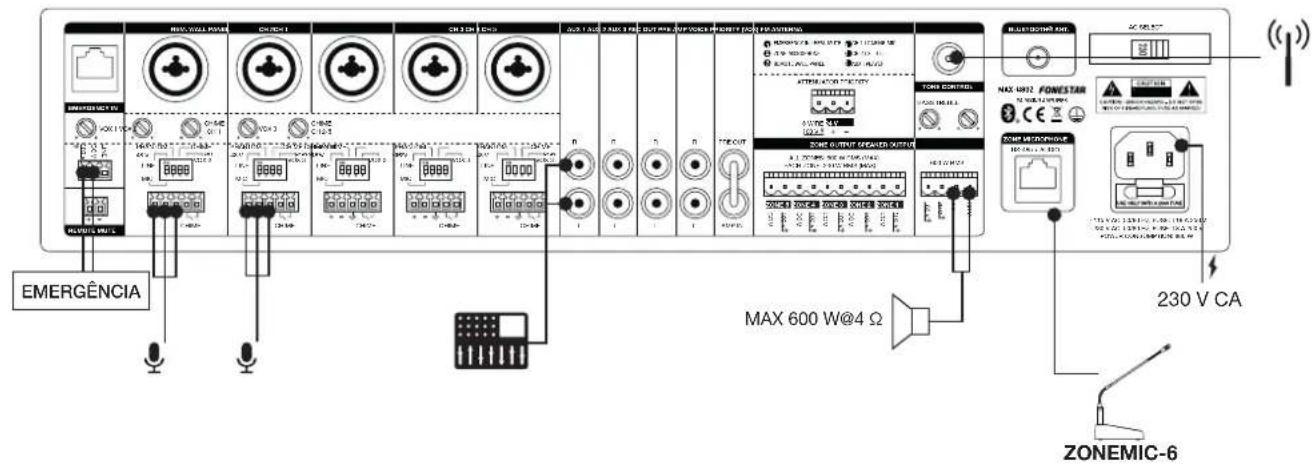

BAIXA IMPEDÂNCIA

EMERGÊNCIA MAX 600 W@4 Ω ZONEMIC-6 230 V CA

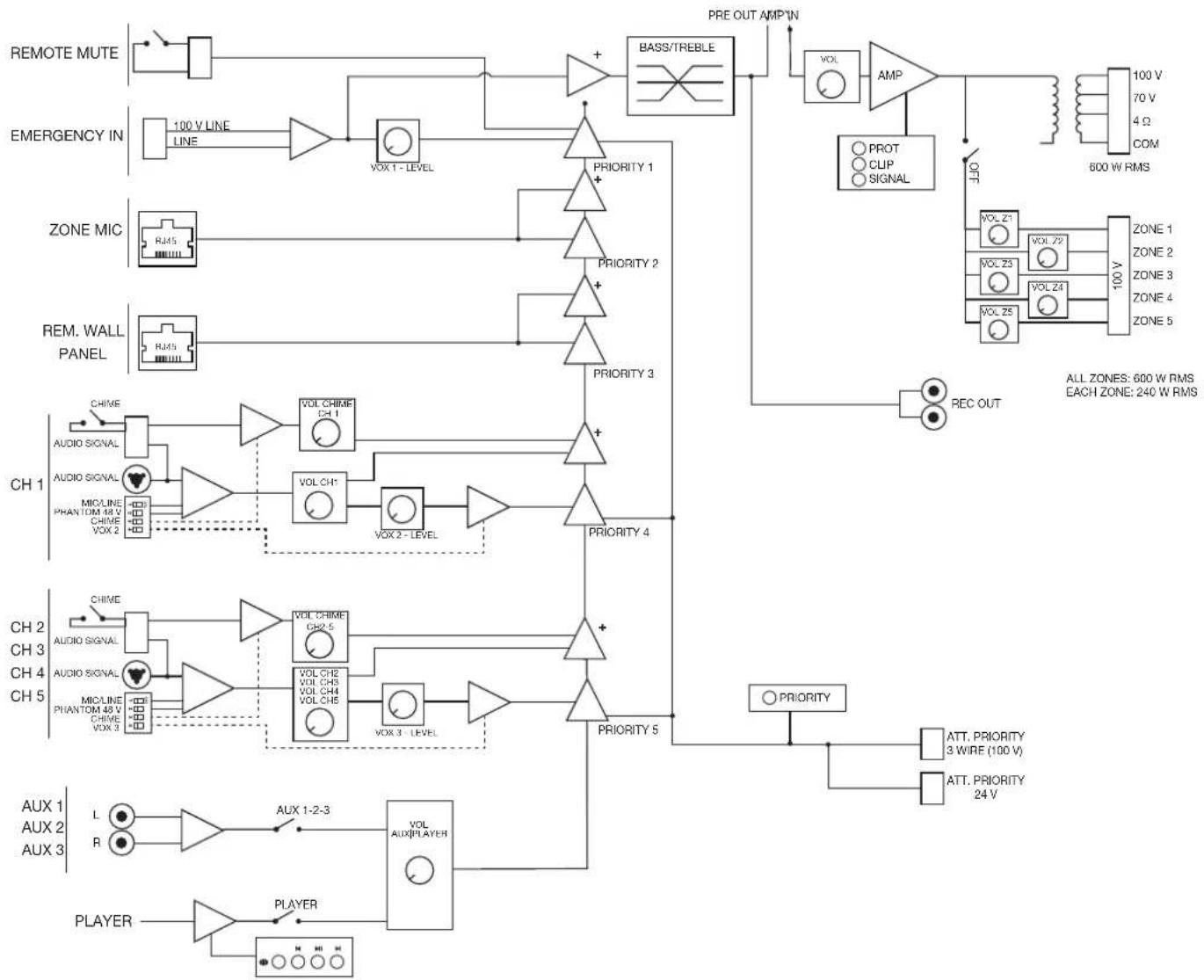


    subgraph Zone 4
        AA["VOL Z1"] --> AB["CONT"]
        AC["VOL Z2"] --> AD["CONT"]
        AE["VOL Z3"] --> AF["CONT"]
        AG["VOL Z4"] --> AH["CONT"]
        AI["VOL Z5"] --> AJ["CONT"]
        AK["VOL Z6"] --> AL["CONT"]
        AM["VOL Z7"] --> AN["CONT"]
        AO["VOL Z8"] --> AP["CONT"]
        AQ["VOL Z9"] --> AR["CONT"]
        AS["VOL Z10"] --> AT["CONT"]
        AU["VOL Z11"] --> AV["CONT"]
        AW["VOL Z12"] --> AX["CONT"]
        AY["VOL Z13"] --> AZ["CONT"]
        BA["VOL Z14"] --> BB["CONT"]
        BC["VOL Z15"] --> BD["CONT"]
    end

    subgraph Zone 5
        BE["ATT. PRIORITY 3 WIRE (100 V)"] --> BF["PRIORITY"]
        BG["ATT. PRIORITY 24 V"] --> BH["PRIORITY"]
    end

    subgraph AUX 1
        BI["L AUX 1-2-3"] --> BJ["AUX 1-2-3"]
        BK["R AUX 1-2-3"] --> BL["AUX 1-2-3"]
        BM["AUX 1-2-3"] --> BN["AUX 1-2-3"]
        BO["AUX 1-2-3"] --> BP["AUX 1-2-3"]
        BP --> BQ["AUX 1-2-3"]
    end

    %% Legend
    %% Components and connections for each zone are shown in the diagram.

DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA

A abaixo assinada, FONESTAR SISTEMAS S.A. declara que o amplificador de megafonia BLUETOOTH/USB/FM e zonas MAX-600Z está em conformidade com a Diretiva 2014/53/UE.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: fonestar.com/MAX-600Z

ESPECIFICAÇÕES TÉCNICAS

	MAX-600Z
CARACTERÍSTICASAmplificador de megafonia Class D e fonte de alimentação comutada SMPSReprodutor Bluetooth/USB/FMEntrada de microfone de zonas ZONEMIC-6Entrada para painel remoto de paredeEntradas de microfone com controlo de mistura, ganho e nível de prioridadeGerador de tons de chamada (Chime)3 entradas auxiliaresEntrada de Emergência e mute para ligar a sistemas de alarme e evacuaçãoPrioridade de atenuadores 24 VSaída de 3.o fio (100 V) com prioridade para atenuadoresControlos de tomSaídas de 100 V, 70 V e 4 Ω4 zonas de saída com controlo de volume e Off
POTÊNCIA 600 W RMS
RESPOSTA 45-22.000 Hz (-10 dB)
DISTORÇÃO THD+N: <0,5% a 1 kHz
RELAÇÃOSINAL/RUÍDO	Mic >73 dB, Line >80 dB, Aux >84 dB
PROTEÇÕES Ativaçãosuave, excesso de corrente, sobrecarga, temperatura e curto-circuito
ENTRADAS Microfone de zonas ZONEMIC-6, RJ45, até 200 m de comprimento de caboPainel remoto de parede, RJ45, 250 mV RMSSCH 1 micro/linha balanceado com Phantom 48V. Conetor Combo (XLR + 6,3 mm) e euroblock. Tons de chamadapor fecho de contactosCH 2, 3, 4 e 5 micro/linha balanceado com Phantom 48V. Conetor Combo (XLR + 6,3 mm) e euroblock. Tons dechamada por fecho de contactosNível de sinal de micro: 5,6 mV RMS (-45 dBV) / 600 ΩNível de sinal de linha: 250 mV RMS (-12 dBV) / 100k Ω3 AUX. Conetor 2 x RCA. Nível de sinal 316 mV RMS (-10 dBV) / 47,000 Ω1 emergência. Conetor euroblock. Nível de sinal: linha 326 mV RMS (-10 dBV) ou linha 100 VMute (Prioridade Emergência) por fecho de contactos. Conetor euroblock1 Amp-in. Conetor RCA. Nível de sinal 1,2 V RMS (+1,5 dBV)
SAÍDAS 1 REC. Conetor2 x RCA. Nível de sinal 316 mV RMS (-10 dBV). Pre-master1 Pre-out. Conetor RCA. Nível de sinal 1,2 V RMS (+1,5 dBV)Saída de colunas de 100 V, 70 V ou 4 Ω, ou 5 zonas de colunas 100 V com seletor de volume 7 posições e OFF (Máximo 240 W por zona). Conetor euroblock1 Prioridade de atenuadores, 24 V 100 mA e fecho de contactos. Conetor euroblock.1 3.o fio de prioridade para atenuadores (100 V)
FUNÇÕES Prioridade de entradas [Voz sobre entradas (VOX)]:Entrada de Emergência 100 V / linha com máxima prioridade e MUTE por fecho de contactos, atenua todas asentradas exceto a entrada de Emergência 100 VEntrada de microfone de zonas ZONEMIC-6Entrada de painel de parede remotoCanal 1 com prioridade sobre as restantes entradas, nível selecionávelCanal 2, 3 e 4 com prioridade sobre entradas auxiliares e reprodutor, nível selecionávelEntradas AUX e reprodutorTons de chamada (chime): em entradas de microfone, por fecho de contactosAnel luminoso de ativação em controlo de volume, indicadores de entrada AUX, zonas e reprodutor. Ativação,sinal, clip, ativação de prioridade e proteçãoRefrigeração por indução, sem ventilador. Silenciosa e sem manutenção
CONTROLOS Volume de microfonesVolume masterSeletor de entradas auxiliares ou reprodutorZonas com ativação e 7 posições de volumeTom: graves e agudos (+/- 10 dB 100 Hz e 10k Hz)Seletor de mic/line/phantom, tons de chamadas e prioridadeNível de tom de chamada (chime)Nível de sinal de ativação de prioridades (VOX)
REPRODUTOR Reprodutor Bluetooth/USB/SD/FM para reprodução de música ambienteBluetooth 5.3.Autoplay, inicia a reprodução automaticamente ao ligarMemória do último modo selecionadoMemória do modo de reprodução (random, repeat)
IMPEDÂNCIA 4 Ω, linha100 V (42 Ω) e 70 V (20 Ω), euroblock
TEMPERATURA DETRABALHOFuncionamento: -10 °C ~ 40 °CArmazenamento: -20 ° ~ 60 °C
HUMIDADE MÁXIMA 90%
ALIMENTAÇÃO 230/115 V CA 50-60HzConsumo de potência: 750 WFusível CA 230 V 8 A / 115 V 16 A
MEDIDAS 430 x 89 x 320 mm de profundidade. 2 U rack 19"
ACESSÓRIOS Antena FMAntena BluetoothCabo de alimentaçãoSuportes para rack
