MANUAL DE USUARIO MAX-600Z FoneStar
- Amplificador clase D de alta eficiencia y fiabilidad con reproductor Blueooth®/USB y radio FM integrados.
- 5 canales de entrada, 3 entradas auxiliares y 5 zonas de salida con controles de volumen independientes.
- Entradas con control de prioridad regulable VOX.

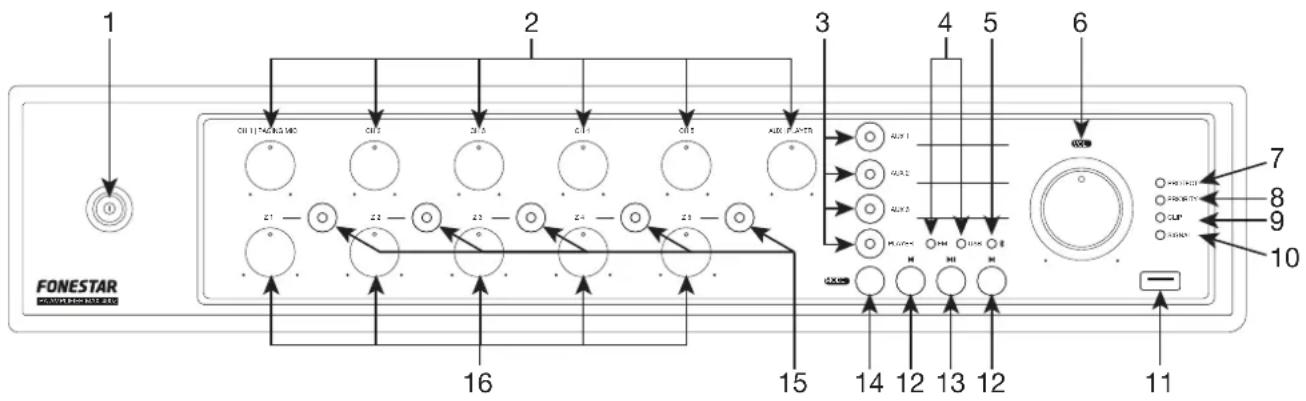

CONTROLES Y FUNCIONES PANEL FRONTAL
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER: controles de volumen de las entradas CH 1, CH 2, CH 3, CH 4 y CH 5 respectivamente y AUX|PLAYER para AUX 1-3 y el reproductor.
3.- AUX 1/AUX 2/AUX 3/PLAY: indicadores luminosos y botones para activar la entrada AUX 1, AUX 2, AUX 3 o el reproductor integrado (Bluetooth, radio FM, USB).
4.- FM/USB: indicadores luminosos del modo activo en el reproductor.
5.- #: indicador luminoso de funcionamiento del receptor Bluetooth. Si no hay ningún dispositivo vinculado parpadeará y permanece fijo cuando existe un dispositivo vinculado y listo para enviar audio.
6.- VOL: control de volumen general del amplificador e indicador luminoso de encendido/apagado del amplificador.
7.- PROTECT: indicador luminoso de protección. Se enciende cuando se activa la protección del amplificador por temperatura. Con la protección activada se corta la salida de audio. Si esto sucede, apague el equipo, asegúrese de que las ranuras de recogida y expulsión de aire están libres de obstáculos y baje el volumen de las entradas. Espere unos minutos a que el aparato se estabilice antes de volver a encenderlo.
8.- PRIORITY: indicador luminoso de existencia de alguna señal con prioridad VOX.
9.- CLIP: indicador luminoso de pico de señal. Si se enciende ligera u ocasionalmente debe reducir el volumen de salida. Si el indicador luminoso permanece encendido continuamente es debido a que la señal de entrada tiene un nivel muy elevado. En este caso, reduzca el volumen de la señal de entrada que lo esté ocasionando.
10.- SIGNAL: indicador luminoso que indica la presencia de señal. Se enciende cuando se detecta señal de salida.
11.- Puerto USB para la reproducción de archivos de audio.
12.- K / H: una pulsación corta, en modo Bluetooth o USB pasa a la anterior/siguiente pista de audio; en modo FM pasa a la frecuencia memorizada anterior/siguiente. En todos los modos, una pulsación larga disminuye/aumenta el volumen del reproductor.
13.-▶II: en modo Bluetotooth, una pulsación corta inicia/detiene la reproducción de audio y una pulsación larga desvincula el dispositivo contactado y permanece a la espera de ser vinculado de nuevo. En modo USB, una pulsación corta inicia/detiene la reproducción de audio y una pulsación larga permite cambiar el modo de reproducción entre: repetir todo (1 tono) y reproducción aleatoria (2 tonos). En modo FM, una pulsación larga inicia la memorización automática de todas las frecuencias que se detectan con una calidad de señal suficiente.
14.- MODE: pulsaciones cortas de este botón permite cambiar el modo en el reproductor para elegir la fuente de audio deseada: Bluetooth, USB o radio FM.
ES
15.- Z 1/Z 2/Z 3/Z 4/Z 5: indicadores luminosos y botones para activar/desactivar las zonas de salida ZONE 1, ZONE 2, ZONE 3, ZONE 4 y ZONE 5 respectivamente.
16.- Z 1/Z 2/Z 3/Z 4/Z 5: controles de volumen de las zonas de salida ZONE 1, ZONE 2, ZONE 3, ZONE 4 y ZONE 5 del panel posterior.
PANEL POSTERIOR
2.- REM. WALL PANEL: puerto de conexión para panel de pared remoto, conector RJ45. Para más información consulte el apartado FUNCIONAMIENTO - ENTRADA PANEL DE PARED REMOTO.
3.- CH 1|PAGING MIC, CH 2, CH 3, CH 4, CH 5: entradas de audio VOX, conectores balanceados combo (XLR y jack 6'3 mm) y euroblock (20). Además, estas entradas disponen de un selector DIP (19) para ajustar la sensibilidad de la entrada MIC/LINE, activar la alimentación phantom y habilitar/deshabilitar la prioridad VOX (VOX 2 para CH 1|PAGING MIC y VOX 3 para CH 2, CH 3 CH 4 y CH 5) y CHIME (CHIME CH para CH 1|PAGING MIC y CHIME CH 2-5 para CH 2, CH 3, CH 4 y CH 5).
4.- AUX 1/AUX 2/AUX 3: entradas auxiliares estéreo para la conexión de dispositivos de audio como mesas de mezclas, ordenadores, etc. Conectores 2 x RCA.
5.- REC OUT: salida de grabación estéreo con nivel de línea, conectores 2 x RCA.
6.- PRE OUT/AMP IN: salida de señal de la etapa de preamplificador (PRE OUT) y entrada de la etapa de amplificación (AMP IN), conectores RCA. Estas entrada y salida disponen de un puente para conectar estas 2 etapas para que el equipo funcione en su conjunto. Si desea utilizar sólo la etapa de preamplificación, quite el puente y conecte su amplificador a la salida PRE OUT; o si desea utilizar la etapa de amplificación, quite el puente y conecte la salida de su mesa de mezclas/preamplificador a la entrada AMP IN.
7.- ATTENUATOR PRIORITY - 3 WIRE: salida de audio de 100 V para prioridad de mensaje en atenuadores por tercer hilo (atenuadores de 3 hilos). Para más información consulte el apartado FUNCIONAMIENTO - PRIORIDAD 3er HILO.
8.- ATTENUATOR PRIORITY - 24 V: salida de 24 V para prioridad de mensajes en atenuadores con relé de prioridad (atenuadores de 4 hilos). Esta salida se encuentra a 0 V si no hay ninguna prioridad activada, y proporcionará 24 V cuando se active la prioridad. Para más información consulte el apartado FUNCIONAMIENTO - PRIORIDAD 24 V.
9.- FM ANTENNA: entrada para la conexión de una antena para FM.
10.- TONE CONTROL - BASS: filtro paso bajo con frecuencia de corte de 100 Hz que atenúa/realza las frecuencias bajas.
11.- TONE CONTROL - TREBLE: filtro paso alto con frecuencia de corte de 10 kHz que atenúa/realza las frecuencias altas.
12.- BLUETOOTH ANT: antena de señal Bluetooth.
13.- AC SELECT: selector de voltaje de alimentación. Si necesita cambiar el voltaje deberá tener en cuenta que el fusible debe modificarse según se especifica en el producto.
14.- Entrada de alimentación eléctrica del amplificador 115/230 V.
15.- ZONE MICROPHONE: puerto para la conexión de micrófono de zonas, conector RJ45. Para más información consulte el apartado FUNCIONAMIENTO - ENTRADA MICRÓFONO DE ZONAS.
16.- SPEAKER OUTPUT: salida de altavoces de baja impedancia 4 Ω, línea de 100 V y línea de 70 V de 600 W RMS, conector euroblock. Tenga en cuenta que la elección de los altavoces debe ajustarse a las especificaciones del amplificador para que realice su conexiónado en serie o paralelo (sólo paralelo para línea 100 V) y se obtenga una potencia e impedancia adecuadas a la salida del amplificador.
17.- ZONE OUTPUT: salidas de altavoces de línea de 100 V, conector euroblock. Cada una de las zonas está limitada a un máximo de 600 W RMS y, la suma de las 5 zonas no puede superar 600 W RMS que proporciona el amplificador. Tenga en cuenta que la elección de los altavoces deben ajustarse a las especificaciones del amplificador para que realice su conexionado en paralelo y se obtenga una potencia e impedancia adecuadas a la salida del amplificador.
18.- CHIME CH 1, CHIME CH 2-5: controles de volumen del tono CHIME. CHIME CH 1 para CH 1|PAGING MIC y CHIME CH 2-5 para CH 2, CH 3, CH 4 y CH 5.
19.- Selectores DIP:
a.- LINE/MIC: modifica la sensibilidad de la entrada para micrófonos (MIC) o para reproductores/mezcladores (LINE).
b.- PHANTOM 48 V: habilita/deshabilita la alimentación PHANTOM 48 V en los conectores de esta entrada, necesaria para micrófonos de condensador.
c.- CHIME: habilita/deshabilita la función de generar un tono CHIME cuando se realiza un cierre de contactos en la entrada CHIME correspondiente.
d.- VOX 1-3: activa/desactiva la prioridad de esta entrada.
20.- Conector euroblock:
a.- +,-,↓: terminales de entrada para la conexión de la señal de entrada balanceada. CH 1 dispone de otro conector combo para conectar la señal de entrada, CH 2, CH 3, CH 4 y CH 5 sólo dispone de este conector euroblock para la conexión de la señal de entrada. Además, estas entradas disponen de selectores DIP (19) para ajustar la sensibilidad de la entrada MIC/LINE, activar la alimentación phantom y habilitar/deshabilitar la prioridad VOX y CHIME.
b.- CHIME: cierre de contactos para accionar un tono CHIME.
21.- REMOTE MUTE: permite silenciar de forma remota todas las entradas del amplificador, excepto EMERGENCY IN, con ayuda de un interruptor. Conector euroblock. Esta entrada se encuentra en circuito abierto, para silenciarlo deberá cerrar el circuito.
22.- EMERGENCY IN: entrada de audio de nivel de línea o 100 V para conectar un sistema de emergencia, euroblock. Si es una señal de línea utilice LINE y COM, si es de 100 V utilice 100 V y COM.
NOTA: la entrada de EMERGENCY IN de 100 V sólo admite señales 100 V y COM. La salida 100 V en algunos amplificadores de Clase D entrega -50 V y +50 V (BTL) en lugar de 100 V y COM. Este tipo de salidas 100 V (+50 V, -50 V) no son compatibles con esta entrada ya que por el puerto de masa recibirá una señal de -50 V que podrían provocar que el amplificador que proporciona la salida detectara fallo y activara su mecanismo de protección.
FUNCIONAMIENTO
PRIORIDAD DE LAS ENTRADAS
- La prioridad VOX de las distintas entradas se activa por nivel de señal y se puede regular con los controles VOX del panel trasero.
- La prioridad de los CH 1-5 puede deshabilitarse mediante el microinterruptor DIP VOX 2 (CH 1) o VOX 3 (CH 2-5).
ES
- Orden de prioridad:
La entrada REMOTE MUTE atenúa todas las entradas excepto la entrada EMERGENCY IN cuando se realiza un cierre de contactos de sus terminales.
1.- La entrada EMERGENCY IN tiene la máxima prioridad atenuando el resto de entradas cuando esta tenga señal.
2.- La entrada ZONE MICROPHONE tiene prioridad sobre todas entradas excepto la entrada EMERGENCY IN.
3.- La entrada REMOTE WALL PANEL tiene prioridad sobre todas entradas excepto la entrada EMERGENCY IN y ZONE MICROPHONE.
4.- Las entrada CH 1|PAGING MIC tiene prioridad sobre las entradas CH 2, CH 3, CH 4, CH 5, AUX 1-3 y el reproductor.
5.- Las entradas CH 2, CH 3, CH 4 y CH 5 tiene prioridad sobre las entradas AUX y el reproductor.
6.- Las entradas AUX y el reproductor no tienen prioridad sobre ninguna otra señal.

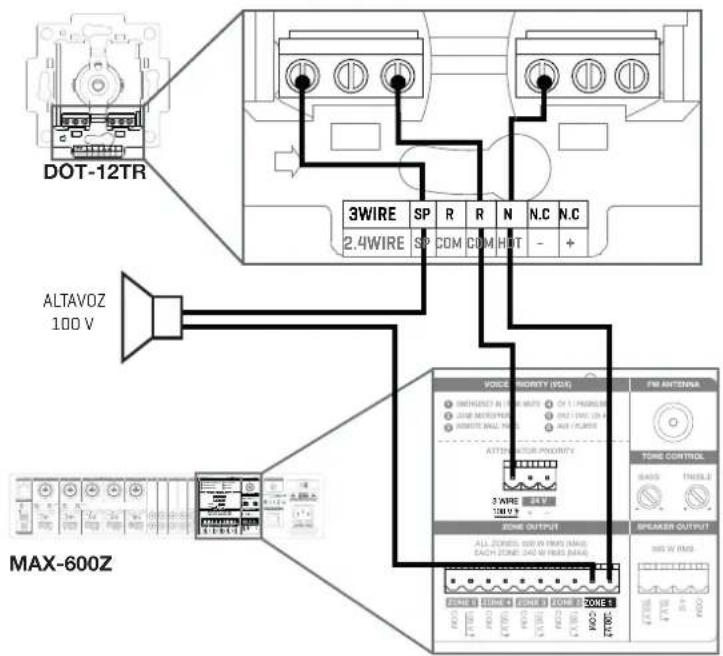

PRIORIDAD 3er HILO
Para la conexión con atenuadores por tres hilos como el DOT-12TR. Cuando exista señal en el PIN 3WIRE, que contiene la señal de audio 100 V, esta pasará directamente al altavoz sin ningún tipo de atenuación.


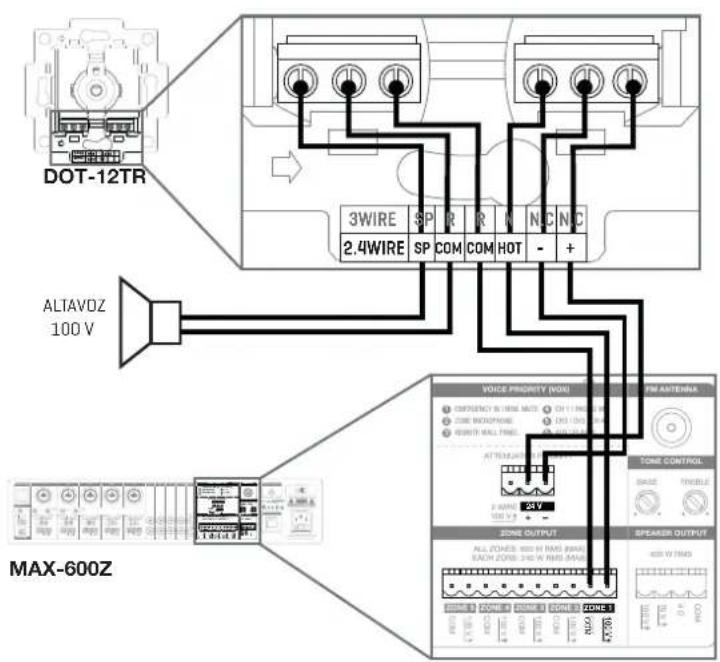

Para la conexión con atenuadores por cuatro hilos como el DOT-12TR. Cuando el PIN 3WIRE prporcione una señal de 24 V CC, la señal del amplificador que pasaba por el atenuador pasará directamente al altavoz sin ningún tipo de atenuación.
Para utilizar el reproductor deberá activar esta entrada pulsando el botón PLAY y el indicador luminoso de este botón se encenderá. A continuación, seleccione el modo con el botón MODE:
MODO BLUETOOTH
- Seleccione el modo Bluetooth en el amplificador para vincular el smartphone o tablet desde la que desee enviar audio. El indicador luminoso parpadeará indicando que está listo para vincularse.
- En su smartphone/tablet, active el modo Bluetooth, busque el dispositivo MAX-600Z y selecciónelo. El indicador luminoso pasará a estar encendido de forma permanente indicando que está vinculado.
- Por último, seleccione la música en su smartphone/tablet e inicie la reproducción.
- Pulse y para cambiar de canción o para reanudar/pausar la reproducción.
NOTA: asegúrese de que su smartphone/tablet tiene un volumen suficiente para poder ser escuchado a través del amplificador. De este modo, podrá controlar el volumen desde el propio amplificador con posterioridad sin tener que manipular ningún otro equipo.
MODO RADIO FM
- Seleccione el modo FM.
NOTA: para utilizar este modo deberá conectar una antena en el panel posterior FM ANTENNA.
- Realice una sintonización automática de las emisoras para empezar a utilizar este modo realizando una pulsación larga del botón ▶II
- Una vez haya terminado podrá seleccionar la emisora que desee escuchar entre las sintonizadas con 📀 y ⚠ MODO USB
- Seleccione el modo USB.
- Conecte el dispositivo USB.
- Pulse y para cambiar de canción o pela detener/reanudar la reproducción.
- Podrá cambiar el modo de reproducción entre repetir todo (1 tono) y reproducción aleatoria (2 tonos) realizando una pulsación larga del botón ▶!!
ENTRADA MICRÓFONO DE ZONAS
Entrada para conectar micrófonos de zonas como el ZONEMIC-6 que permite dar avisos a 1 o varias zonas. Estos avisos podrán ser mensajes en directo o grabados.
NOTA: es posible conectar hasta un total de 4 unidades de micrófonos ZONEMIC-6 en cascada teniendo en cuenta que el cableado total no puede superar los 200 metros, desde el amplificador MAX-600Z hasta el último micrófono de la instalación.
El pinout del conector RJ45 hembra del amplificador MAX-600Z es:
| CONECTOR HEMBRA | PINOUT T-568B | FUNCIÓN | |
| Pin 1 Blanco-Naranja audio+ | Señal de audio balanceada | ||
| Pin 2 Naranja audio- | |||
| Pin 3 Blanco-Verde GND | |||
| Pin 4 Azul D+ (A) | Comunicación RS485 | ||
| Pin 5 Blanco-Azul D- (B) | |||
| Pin 6 | Verde +15 V CC | Alimentación | |
| Pin 7 Blanco-Marrón GND | |||
| Pin 8 | Marrón | -15 V CC | |
En una entrada de audio que proporciona alimentación 15 V CC. Normalmente para conectar un panel de conexión de pared remoto o la salida de un mezclador/reproductor. Debido a su prioridad, esta señal no se mezclará con el resto de señales de los CH 1-5 o AUX integradas en el amplificador.
El pinout del conector RJ45 hembra del amplificador MAX-600Z es:
| CONECTOR HEMBRA | PINOUT T-568B | FUNCIÓN | |
| Pin 1 Blanco-Naranja audio + | Canal L balanceado | ||
| Pin 2 Naranja audio - | |||
| Pin 3 Blanco-Verde GND | |||
| Pin 4 Azul audio + | Canal R balanceado | ||
| Pin 5 Blanco-Azul audio - | |||
| Pin 6 Verde GND | |||
| Pin 7 Blanco-Marrón +15 V CC | Alimentación | ||
| Pin 8 Marrón GND | |||
IMPORTANTE: refrigere la etapa correctamente. Para ello, asegúrese que el lugar donde está instalado tiene acceso a un flujo de aire y que las ranuras del chasis están libres de obstáculos.
- Con el amplificador apagado conecte todas las fuentes de audio CH, AUX y EMERGENCY IN y seleccione el tipo de entrada LINE/MIC y active/desactive alimentación PHANTOM en los canales CH 1 a CH 5 mediante los microinterruptores DIP de cada canal de entrada.
(OPCIONAL) Conecte el micrófono de zonas y panel de pared/mural.
Si va a hacer uso de la radio se recomienda conectar una antena de recepción FM.
- Conecte los altavoces a la salida correspondiente de baja impedancia* (4 Ω + COM), línea de 100 V* (100 V + COM), línea 70 V* (70 V + COM), zonas* (ZONE 1-5) o a la salida de grabación estéreo (REC OUT).
*IMPORTANTE: para un correcto funcionamiento y aprovechamiento de las prestaciones del equipo utilice la potencia, impedancia y límites de frecuencia adecuados. Antes de proceder a la conexión con otros equipos tenga en cuenta las condiciones necesarias en una instalación de ALTA IMPEDANCIA (100 V) y BAJA IMPEDANCIA. Puede encontrar más información en:
fonestar.com/downloads/install_fonestar_es.pdf
- Revise que los controles de volumen están al mínimo y conecte el amplificador a la alimentación.
- Encienda el amplificador y active la entrada AUX o PLAY y salidas (si utiliza la salida de zonas ZONES) que desee utilizar mediante los botones del panel frontal del amplificador.
- Revise los controles de volumen de las entradas, salidas y el volumen general.
- PRIORIDAD: habilite la prioridad en las entradas que desee mediante los microinterruptores DIP y regule la sensibilidad mediante los controles VOX de las entradas.
- Por último, regule la ecualización con los controles BASS y TREBLE del panel posterior.

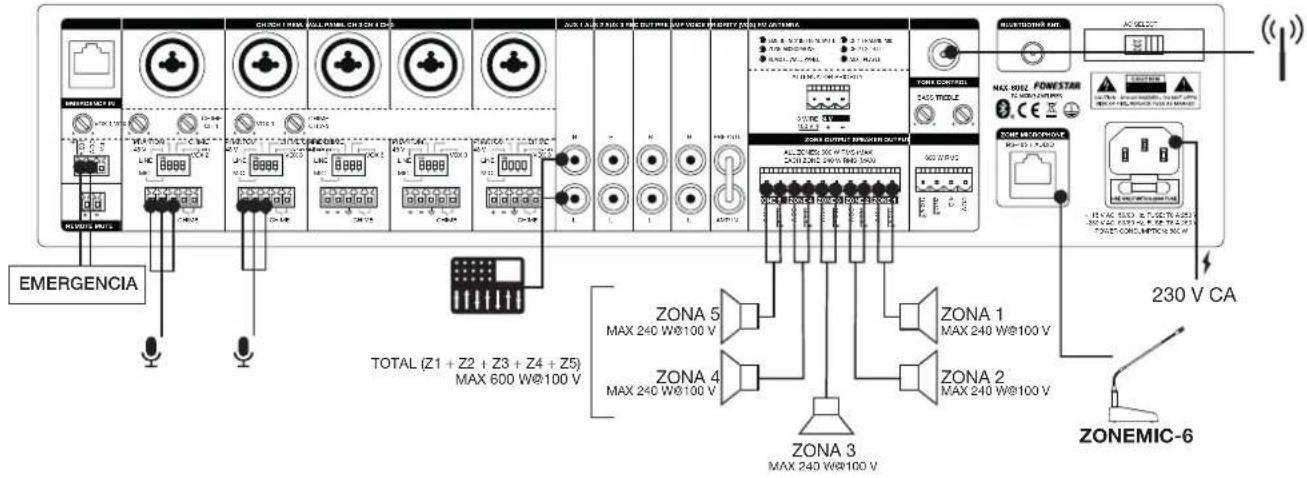

4 ZONAS - LÍNEA 100 V


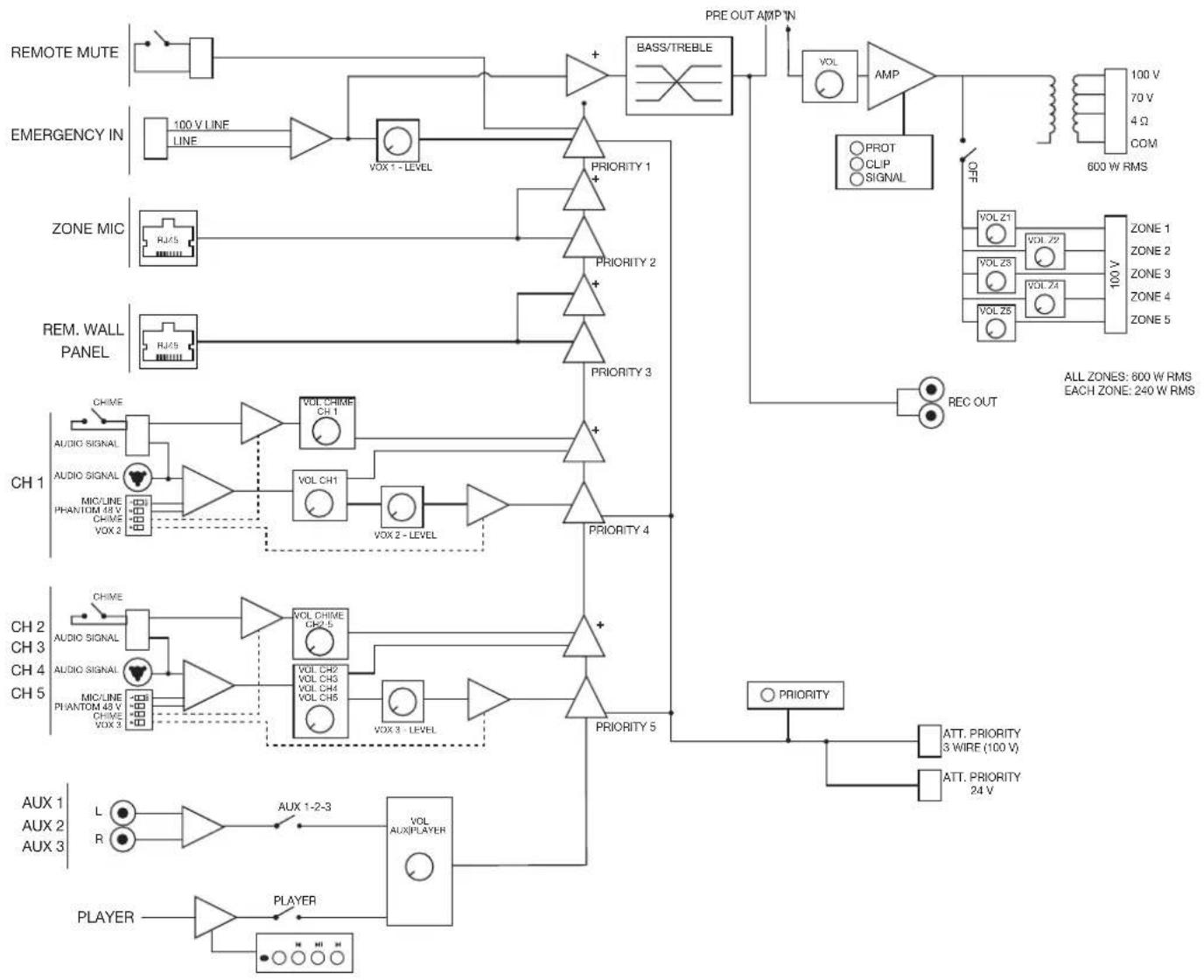

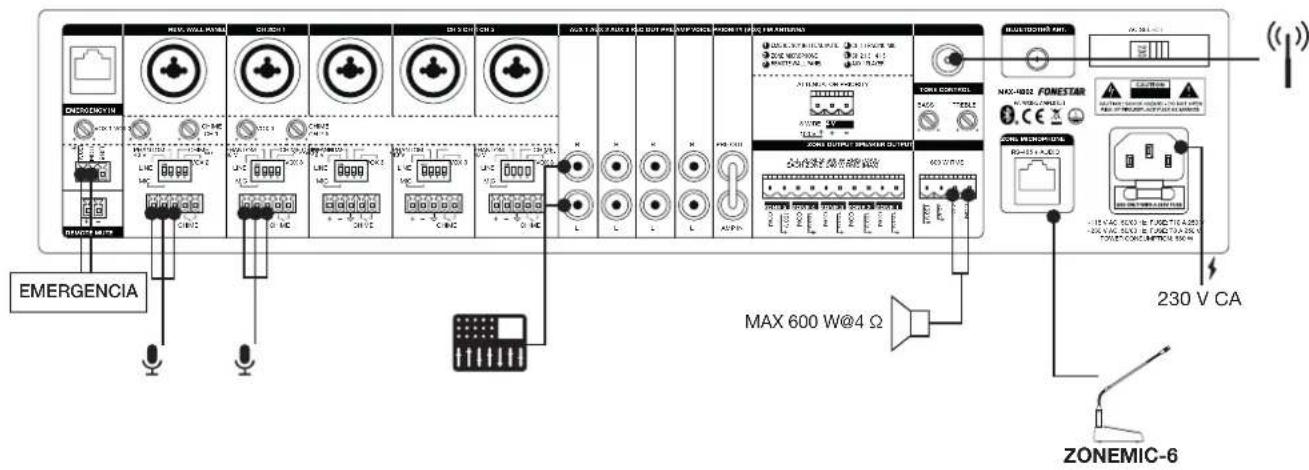

EMERGENCIA MAX 600 W@4 Ω 230 V CA ZONEMIC-6DIAGRAMA DE BLOQUES
DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA
Por la presente, FONESTAR SISTEMAS S.A. declara que el amplificador de megafonía BLUETOOTH/USB/FM y zonas MAX-600Z es conforme con la Directiva 2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente: fonestar.com/MAX-600Z
ESPECIFICACIONES TÉCNICAS
| MAX-600Z | |
| CARACTERÍSTICAS Amplificador de megafonía Class D y fuente de alimentación conmutada SMPSReproductor Bluetooth/USB/FMEntrada de micrófono de zonas ZONEMIC-6Entrada para panel remoto de paredEntradas de micrófono con control de mezcla, ganancia y nivel de prioridadGenerador de tonos de llamada (Chime)3 entradas auxiliaresEntrada de Emergencia y mute para conexión a sistemas de alarma y evacuaciónPrioridad de atenuadores 24 VSalida de 3^ hilo (100 V) con prioridad para atenuadoresControles de tonoSalidas de 100 V, 70 V y 4 Ω5 zonas de salida con control de volumen y Off | |
| POTENCIA 600 W RMS | |
| RESPUESTA 45-22.000 | Hz (-10 dB) |
| DISTORSIÓN THD+N: <0'5% a 1 kHz | |
| RELACIÓNSEÑAL/RUIDO | Mic >73 dB, Line >80 dB, Aux >84 dB |
| PROTECCIONES Encerdido suave, sobrecorriente, sobrecarga, temperatura y cortocircuito | |
| ENTRADAS Micrófono de zonas ZONEMIC-6, RJ45, hasta 200 m de longitud de cablePanel remoto de pared, RJ45, 250 mV RMSCH 1 micro/línea balanceado con Phantom 48V. Conector Combo (XLR + 6'3mm) y euroblock. Tonos de llamada por cierre de contactosCH 2, 3, 4 y 5 micro/línea balanceado con Phantom 48V. Conector Combo (XLR + 6'3mm) y euroblock. Tonos de llamada por cierre de contactosNivel de señal de micro: 5'2 mV RMS (-45 dBV) / 600 ΩNivel de señal de línea: 220 mV RMS (-13 dBV) / 100k Ω3 AUX. Conector 2 x RCA. Nivel de señal 270 mV RMS (-11 dBV) / 47,000 Ω.1 emergencia. Conector euroblock. Nivel de señal: línea 326 mV RMS (-10 dBV) o línea 100 VMute (Prioridad Emergencia) por cierre de contactos. Conector euroblock1 Amp-in. Conector RCA. Nivel de señal 1'2 V RMS (+ 1'5 dBV) | |
| SALIDAS 1 REC. Conector 2 x RCA. Nivel de señal 316 mV RMS (-10 dBV). Pre-master1 Pre-out. Conector RCA. Nivel de señal 1'2 V RMS (+1'5 dBV)Salida de altavoces de 100 V, 70 V o 4 Ω, o 5 zonas de altavoces 100 V con selector de volumen 7 posiciones y OFF (Máximo 240 W por zona). Conector euroblock1 Prioridad de atenuadores, 24 V 100 mA y cierre de contactos. Conector euroblok1 3° hilo de prioridad para atenuadores (100 V) | |
| FUNCIONES Prioridad de entradas (Voz sobre entradas (VOX)):Entrada de Emergencia 100 V / línea con máxima prioridad y MUTE por cierre de contactos, atenúa todas las entradas excepto la entrada de Emergencia 100 VEentrada de micrófono de zonas ZONEMIC-6Entrada de panel de pared remotoCanal 1 con prioridad sobre resto de entradas, nivel seleccionableCanal 2, 3, y 4 con prioridad sobre entradas auxiliares y reproductor, nivel seleccionableEntradas AUX y reproductorTonos de llamada (chime): en entradas de micrófono, por cierre de contactosAnillo luminoso de encendido en control de volumen, indicadores de entrada AUX, zonas y reproductor.Encendido, señal, clip, activación de prioridad y protecciónRefrigeración por inducción, sin ventilador. Silenciosa y libre de mantenimiento | |
| CONTROLES Volumen de micrófonosVolumen masterSelector de entradas auxiliares o reproductorZonas con encendido y 7 posiciones de volumenTono: graves y agudos (+/- 10 dB 100 Hz y 10k Hz)Selector de mic/line/phantom, tonos de llamadas y prioridadNivel de tono de llamada (chime)Nivel de señal de activación de prioridades (VOX) | |
| REPRODUCTOR Reproductor Bluetooth/USB/FM para reproducción de música ambienteBluetooth 5.3Autoplay, comienza la reproducción automáticamente al encenderMemoria del último modo seleccionadoMemoria del modo de reproducción (random, repeat) | |
| IMPEDANCIA 4 Ω, línea | 100 V (16'7 Ω) y 70 V (8'17 Ω), euroblock |
| TEMPERATURA DE TRABAJO | Funcionamiento: -10° ~ 40°CAlmacenamiento: -20° ~ 60°C |
| HUMEDAD MÁXIMA 90% | |
| ALIMENTACIÓN 230/115 V CA 50-60HzConsumo de potencia: 750 WFusible CA 230 V 8 A / 115 V 16 A | |
| MEDIDAS 430 x 89 x 320 mm fondo. 2 U rack 19'' | |
| ACCESORIOS Antena FMAntena BluetoothCable de alimentaciónSoportes para rack | |
