MAX-600Z - Haut-parleur FoneStar - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MAX-600Z FoneStar au format PDF.
| Type de produit | Amplificateur de sonorisation publique (PA) de classe D avec lecteur Bluetooth/USB/FM intégré |
| Puissance nominale | 600 W RMS |
| Réponse en fréquence | 45 à 22 000 Hz (-10 dB) |
| Distorsion harmonique totale | <0,5 % à 1 kHz |
| Rapport signal/bruit (mic) | >75 dB |
| Rapport signal/bruit (ligne) | >83 dB |
| Rapport signal/bruit (aux) | >81 dB |
| Entrées audio | 5 entrées micro/ligne (CH1-5) avec alimentation fantôme 48 V, 3 entrées auxiliaires stéréo (RCA), entrée d'urgence (ligne ou 100 V), entrée microphone de zone (RJ45), entrée panneau mural distant (RJ45) |
| Sorties audio | Haut-parleur 100 V / 70 V / 4 Ω, 5 zones 100 V (240 W max par zone), sortie REC (RCA), sortie PRE OUT / entrée AMP IN (RCA) |
| Contrôles et fonctions | Volume par canal, volume général, tonalité (basses/aigus), priorité VOX réglable, générateur de sonnerie (chime), sélecteur de source (Bluetooth/USB/FM), commandes de zone |
| Protections | Démarrage progressif, surintensité, surcharge, température, court-circuit |
| Alimentation | 230/115 V AC, 50-60 Hz, 680 W |
| Dimensions | 430 x 89 x 320 mm (2U rack 19") |
| Accessoires fournis | Antenne FM, antenne Bluetooth, câble d'alimentation, supports de fixation |
| Entretien et nettoyage | Maintenir les fentes d'aération dégagées. Nettoyer avec un chiffon sec. |
| Sécurité | Protection thermique avec coupure automatique de la sortie. Sélecteur de tension avec changement de fusible. |
FOIRE AUX QUESTIONS - MAX-600Z FoneStar
Questions des utilisateurs sur MAX-600Z FoneStar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice MAX-600Z - FoneStar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MAX-600Z de la marque FoneStar.
MODE D'EMPLOI MAX-600Z FoneStar
- Amplificateur de classe D très efficace et fiable avec reproducteur Blueooth®/USB et radio FM intégrés.
- 5 canaux d'entrée, 3 entrées auxiliaires et 5 zones de sortie avec commandes de volume indépendantes.
- Entrées avec commande de priorité VOX réglable.
CONTRÔLES ET FONCTIONS

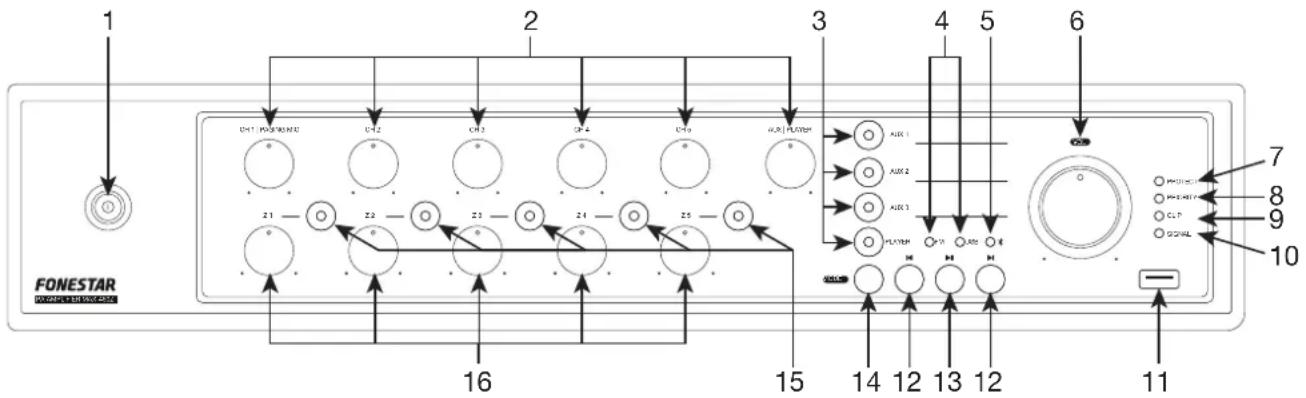

PANNEAU AVANT
1.- ①: témoin lumineux et l'interrupteur marche/arrêt de l'amplificateur.
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER : commandes de volume pour les entrées CH 1, CH 2, CH 3, CH 4 et CH 5 respectivement et AUX|PLAYER pour AUX 1-3 et le reproducteur.
3.- AUX 1/AUX 2/AUX 3/PLAY : voyants et boutons pour activer l'entrée AUX 1, AUX 2, AUX 3 ou le reproducteur intégré (Bluetooth, radio FM, USB).
4.- FM/USB : témoins lumineux du mode actif sur le lecteur.
5.- #: témoin de fonctionnement du récepteur Bluetooth. S'il n'y a pas d'appareil apparié, il clignote et reste fixe lorsqu'un appareil apparié est présent et prêt à envoyer de l'audio.
6.- VOL : contrôle du volume général de l'amplificateur et témoin de marche/arrêt de l'amplificateur.
7.- PROTECT : témoin lumineux de protection. Il s'allume lorsque la protection de la température de l'amplificateur est activée. Lorsque la protection est activée, la sortie audio est coupée. Si cela se produit, éteignez l'appareil, assurez-vous que les fentes d'entrée et sortie d'air ne sont pas obstruées et baissez le volume des entrées. Attendez quelques minutes pour que l'appareil se stabilise avant de le rallumer.
8.- PRIORITY : pour signaler l'existence d'un signal de priorité VOX.
9.- CLIP : témoin lumineux de pic de signal. S'il est allumé légèrement ou occasionnellement, vous devez réduire le volume de sortie. Si le témoin reste allumé en permanence, le signal d'entrée est trop élevé. Dans ce cas, réduisez le volume du signal d'entrée qui en est à l'origine.
10.- SIGNAL : témoin lumineux qui indique la présence de signal. S'allume lorsque le signal de sortie est détecté.
11.- Port USB pour la lecture de fichiers audio.
12.- ◀/▶: une pression courte, en mode Bluetooth o USB, permet de passer à la piste audio précédente/suivante ; en mode FM, permet de passer à la fréquence mémorisée précédente/suivante. Dans tous les modes, une pression longue diminue/augmente le volume du reproducteur.
13.-▶II : en mode Bluetooth, une pression courte permet de démarrer/arrêter la lecture audio et une pression longue permet de désapparier l'appareil connecté et d'attendre d'être à nouveau apparié. En mode USB, une pression courte démarre/arrête la reproduction audio et une pression longue change le mode de reproduction entre : répétition de tout (1 Ton) et la reproduction aléatoire (2 Ton). En mode FM, une pression longue lance le stockage automatique de toutes les fréquences qui sont détectées avec une qualité de signal suffisante.
14.- MODE : de courtes pressions sur ce bouton vous permettent de changer le mode du lecteur pour choisir la source audio désirée : Bluetooth, USB ou radio FM.
15.- Z 1/Z 2/Z 3/Z 4/Z 5 : et les boutons pour activer/désactiver les zones de sortie ZONE 1, ZONE 2, ZONE 3, ZONE 4 et ZONE 5 respectivement.
16.- Z 1/Z 2/Z 3/Z 4/Z 5 : Commandes de volume des zones de sortie ZONE 1, ZONE 2, ZONE 3, ZONE 4 et ZONE 5 sur le panneau arrière.

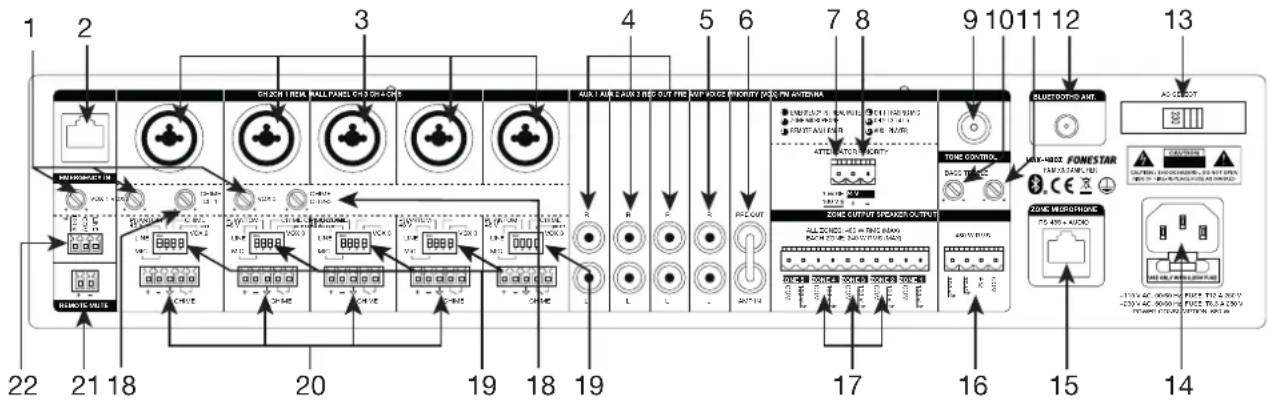

PANNEAU ARRIÈRE
1.- VOX 1/VOX 2/VOX 3 : pour le réglage de la sensibilité afin de donner la priorité aux entrées EMERGENCY IN, CH 1 et CH 2-5 respectivement par rapport aux autres signaux. En fonction de ce paramètre, le niveau de signal requis aux entrées pour couper le son des autres sources moins prioritaires sera plus ou moins élevé. Veuillez noter l'ordre de priorité des entrées de l'amplificateur, pour plus d'informations se référer à la section FONCTIONNEMENT - PRIORITÉ DES ENTREES.
2.- REM. WALL PANEL : port de connexion pour panneau mural distant, connecteur RJ45. Pour plus d'informations, voir la section FONCTIONNEMENT - ENTRÉE DE PANNEAU MURAL DISTANT.
3.- CH 1|PAGING MIC, CH 2, CH 3, CH 4, CH 5 : entrées audio VOX, connecteurs combo symétriques (XLR et jack 6'3 mm) et euroblock (20). En outre, ces entrées disposent d'un interrupteur DIP (19) permettant de régler la sensibilité de l'entrée MIC/LINE, d'activer l'alimentation fantôme et d'activer/désactiver la priorité VOX (VOX 2 pour CH 1|PAGING MIC et VOX 3 pour CH 2, CH 3, CH 4 et CH 5) et la priorité CHIME (CHIME CH 1 pour CH 1|PAGING MIC et CHIME CH 2-5 pour CH 2, CH 3, CH 4 et CH 5).
4.- AUX 1/AUX 2/AUX 3 : entrées auxiliaires stéréo pour la connexion d'appareils audio tels que des consoles de mixage, des ordinateurs, etc. 2 x connecteurs RCA.
5.- REC OUT : sortie d'enregistrement stéréo avec niveau de ligne, 2 x connecteurs RCA.
6.- PRE OUT/AMP IN : sortie du signal stéréo de l'étape préamplificateur (PRE OUT) et entrée stéréo de l'étage amplificateur (AMP IN), connecteurs RCA. Ces entrées et sorties disposent d'un cavalier pour connecter ces 2 étages afin que l'équipement fonctionne comme un tout. Si vous souhaitez utiliser uniquement l'étage de préamplification, retirez le cavalier et connectez votre amplificateur à la sortie PRE OUT ; ou si vous souhaitez utiliser l'étage d'amplification, retirez le cavalier et connectez la sortie de votre mixeur/préampli à l'entrée AMP IN.
7.- ATTENUATOR PRIORITY - 3 WIRE : sortie audio 100 V pour la priorité des messages sur les atténuateurs du troisième fil (atténuateurs 3 fils). Pour plus d'informations, voir la section FONCTIONNEMENT - PRIORITÉ 3ème THREAT.
8.- ATTENUATOR PRIORITY - 24 V : sortie 24 V pour la priorité des messages sur les gradateurs avec relais de priorité (gradateurs à 4 fils). Cette sortie est à 0 V si aucune priorité n'est activée et fournit 24 V lorsque la priorité est activée. Pour plus d'informations, voir la section FONCTIONNEMENT - PRIORITÉ 24 V.
9.- FM ANTENNE : entrée pour la connexion d'une antenne pour FM.
10.- TONE CONTROL - BASS : filtre passe-bas avec une fréquence de coupure de 100 Hz qui atténue/améliore les basses fréquences.
11.- TONE CONTROL - TREBLE : filtre passe-haut avec une fréquence de coupure de 10 kHz qui atténue/ renforce les hautes fréquences.
12.- BLUETOOTH ANT : antenne du signal Bluetooth.
13.- AC SELECT : sélecteur de tension d'alimentation. Si vous devez changer la tension, veuillez noter que le fusible doit être changé comme indiqué sur le produit.
14.- Entrée de l'alimentation de l'amplificateur 115/230 V.
15.- ZONE MICROPHONE : port pour la connexion du microphone de zone, connecteur RJ45. Pour plus d'informations, voir la section FONCTIONNEMENT - ENTRÉE MICROPHONE DE ZONE.
FR
16.- SORTIE HAUT-PARLEUR : sortie haut-parleur 4 Ω basse impédance, 100 V ligne et 70 V ligne, 600 W RMS, connecteur euroblock. Veuillez noter que le choix des haut-parleurs doit être adapté aux spécifications de l'amplificateur afin de les connecter en série ou en parallèle (uniquement en parallèle pour une ligne 100 V) et d'obtenir une puissance et une impédance appropriées à la sortie de l'amplificateur.
17.- ZONE OUTPUT : sorties de haut-parleurs de ligne de 100 V, connecteur euroblock. Chaque zone est limitée à un maximum de 600 W RMS et la somme des 5 zones ne peut dépasser 600 W RMS fournie par l'amplificateur. Veuillez noter que le choix des enceintes doit être adapté aux spécifications de l'amplificateur afin de les connecter en parallèle et d'obtenir une puissance et une impédance appropriées à la sortie de l'amplificateur.
18.- CHIME CH 1, CHIME CH 2-5 : commandes de volume du ton CHIME. CHIME CH 1 pour CH 1|PAGING MIC et CHIME CH 2-5 pour CH 2, CH 3, CH 4 et CH 5.
19.- Sélecteurs DIP :
a.- LINE/MIC : change la sensibilité de l'entrée du microphone (MIC) ou de l'entrée du lecteur/table de mixage (LINE).
b.- PHANTOM 48 V : active/désactive l'alimentation PHANTOM 48 V sur les connecteurs de cette entrée, qui est nécessaire pour les microphones à condensateur.
c.- CHIME : active/désactive la fonction permettant de générer une tonalité CHIME lorsqu'une fermeture de contact est effectuée sur l'entrée CHIME correspondante.
d.- VOX 1-3 : active/désactive la priorité de cette entrée.
20.- Connecteur euroblock :
a.- +,-, ↓ : bornes d'entrée pour la connexion du signal d'entrée équilibré. CH 1 dispose d'un autre connecteur combiné pour connecter le signal d'entrée, CH 2, CH 3, CH 4 et CH 5 disposent uniquement de ce connecteur euroblock pour connecter le signal d'entrée. De plus, ces entrées disposent de commutateurs DIP (19) pour régler la sensibilité de l'entrée MIC/LINE, activer l'alimentation phantom et activer/désactiver la priorité VOX et CHIME.
b.- CHIME: fermeture de contact pour déclencher une tonalité CHIME.
21.- REMOTE MUTE : permet de couper à distance toutes les entrées de l'amplificateur, sauf EMERGENCY IN, à l'aide d'un interrupteur. Connecteur euroblock. Cette entrée est en circuit ouvert, pour la mettre en sourdine vous devez fermer le circuit.
22.- EMERGENCY IN : entrée audio de niveau de ligne ou 100 V pour connecter un système d'urgence, euroblock. S'il s'agit d'un signal de ligne, utilisez LINE et COM, s'il s'agit de 100 V, utilisez 100 V et COM.
N.B. : l'entrée de EMERGENCY IN de 100 V l'entrée 100 V EMERGENCY IN ne prend en charge que les signaux 100 V et COM. La sortie 100 V de certains amplificateurs de classe D délivre -50 V et +50 V (BTL) au lieu de 100 V et COM. Ces sorties 100 V (+50 V, -50 V) ne sont pas compatibles avec cette entrée car le port de masse recevra un signal -50 V qui pourrait amener l'amplificateur fournissant la sortie à détecter un défaut et à activer son mécanisme de protection.
FONCTIONNEMENT
PRIORITÉ DES ENTRÉES
- La priorité VOX des différentes entrées est activée par le niveau du signal et peut être réglée avec les commandes VOX du panneau arrière.
- La priorité des canaux 1-5 peut être désactivée à l'aide du commutateur DIP VOX 2 (CH 1) ou VOX 3 (CH 2-5). VOX 3 (CH 2-5).
- Ordre de priorité :
L'entrée REMOTE MUTE atténue toutes les entrées, sauf l'entrée EMERGENCY IN, lorsqu'une fermeture de contact de ses bornes est effectuée.
1.- L'entrée EMERGENCY IN a la plus haute priorité et atténue toutes les autres entrées lorsqu'elle reçoit un signal.
2.- L'entrée MICROPHONE DE ZONE a la priorité sur toutes les entrées, à l'exception de l'entrée EMERGENCY IN.
3.- L'entrée REMOTE WALL PANEL a la priorité sur toutes les entrées, à l'exception de l'entrée EMERGENCY IN et de l'entrée ZONE MICROPHONE.
4.- L'entrée CH 1|PAGING MIC est prioritaire sur les entrées CH 2, CH 3, CH 4, CH 5, AUX 1-3 et sur le reproducteur.
5.- Les entrées CH 2, CH 3, CH 4 et CH 5 sont prioritaires par rapport aux entrées AUX et au reproducteur.
6.- Les entrées AUX et le lecteur n'ont aucune priorité sur tout autre signal.

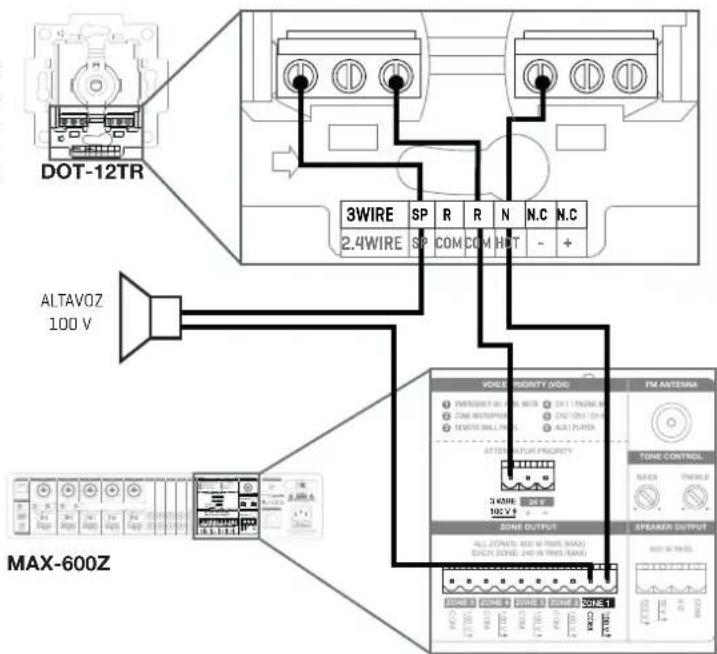

PRIORITÉ 3ème THREAD
Pour la connexion à des atténuateurs à trois fils tels que le DOT-12TR. Lorsqu'un signal est présent à la broche 3WIRE, qui contient le signal audio de 100 V, il est transmis directement au haut-parleur sans aucune atténuation.
PRIORITÉ 24 V
Pour utiliser le reproducteur, vous devez activer cette entrée en appuyant sur la touche PLAY et le témoin lumineux de cette touche s'allumera. Ensuite, sélectionnez le mode avec le bouton MODE :
MODE BLUETOOTH
- Sélectionnez le mode Bluetooth sur l'amplificateur pour coupler le smartphone ou la tablette à partir duquel vous souhaitez envoyer de l'audio. Le témoin lumineux clignote pour indiquer qu'il est prêt à être connecté.
- Sur votre smartphone/tablette, activez le mode Bluetooth, recherchez l'appareil MAX-600Z et sélectionnez-le. L'indicateur lumineux s'allume en permanence pour indiquer qu'il est relié.
- Enfin, sélectionnez la musique sur votre smartphone/tablette et lancez la reproduction.
- Appuyez sur Let pour changer de chanson ou pér reprendre/pause la lecture.
N.B.: assurez-vous que votre smartphone/tablette est suffisamment fort pour être entendu par l'amplificateur. De cette façon, vous pouvez contrôler ultérieurement le volume à partir de l'amplificateur lui-même, sans avoir à manipuler d'autres équipements.
MODE RADIO FM
- Sélectionnez le mode FM.
N.B. : pour utiliser ce mode, une antenne doit être connectée au panneau arrière FM ANTENNE.
- Effectuez un réglage automatique des stations pour commencer à utiliser ce mode avec une pression longue sur le bouton ▶II
- Une fois que vous avez terminé, vous pouvez sélectionner la station que vous voulez écouter parmi celles déjà syntonisées avec Let ▶
MODE USB
- Sélectionnez le mode USB.
- Connectez le dispositif USB.
- Appuyez sur ket pour changer al chanson ou pér arrêter/reprendre la lecture.
- Vous pouvez commuter le mode de lecture entre la répétition de tous (1 Ton) et la reproduction aléatoire (2 Ton) en appuyant longuement sur le bouton. ▶II
ENTRÉE MICROPHONE DE ZONE
Entrée pour la connexion de microphones de zone tels que le ZONEMIC-6 qui peut être utilisé pour annoncer 1 ou plusieurs zones. Ces annonces peuvent être des messages en direct ou enregistrés.
N.B. : il est possible de connecter jusqu'à 4 unités de microphones ZONEMIC-6 en cascade, en tenant compte du fait que le câblage total ne doit pas dépasser 200 mètres, depuis l'amplificateur MAX-600Z jusqu'au dernier microphone de l'installation.
Le brochage du connecteur RJ45 femelle de l'amplificateur MAX-600Z est :
| CONNECTEUR FEMMELLE | PINOUT T-568B | FONCTION | |
| Pin 1 Blanc-orange audio+ | Signal audio équilibré | ||
| Pin 2 Orange audio- | |||
| Pin 3 Blanc-Vert GND | |||
| Pin 4 Bleu D+ (A) | Comunication RS485 | ||
| Pin 5 Blanc-Bleu D- (B) | |||
| Pin 6 | Vert +15 V CC | Alimentation | |
| Pin 7 | Blanc-Marron | GND | |
| Pin 8 | Marron | -15 V CC | |
Sur une entrée audio fournissant une alimentation de 15 V CC. Normalement pour connecter un panneau de connexion mural à distance ou la sortie d'un mixeur/reproducteur En raison de sa priorité, ce signal ne sera pas mélangé avec les autres signaux de CH 1-5 ou AUX intégrés dans l'amplificateur.
Le brochage du connecteur RJ45 femelle de l'amplificateur MAX-600Z est :
| CONNECTEUR FEMMELLE | PINOUT T-568B | FONCTION | |
| Pin 1 Blanc-orange audio+ | Canal L équilibré | ||
| Pin 2 Orange audio - | |||
| Pin 3 Blanc-Vert GND | |||
| Pin 4 Bleu audio+ | Canal R équilibré | ||
| Pin 5 Blanc-Bleu audio - | |||
| Pin 6 Vert GND | |||
| Pin 7 Blanc-Marron +15 V CC | Alimentation | ||
| Pin 8 Marron GND | |||
IMPORTANT : refroidir correctement la scène. Pour ce faire, assurez-vous que le site d'installation dispose d'un accès au flux d'air et que les fentes du châssis sont libres de toute obstruction.
- Avec l'amplificateur éteint, connectez toutes les sources audio CH, AUX et EMERGENCY IN et sélectionnez le type d'entrée LINE/MIC et activez/désactivez la puissance PHANTOM sur les canaux CH 1 à CH 5 via les commutateurs DIP de chaque canal d'entrée.
(OPTIONNEL) Connecter le microphone de zone et le panneau mural.
Si vous comptez utiliser la radio, il est recommandé de connecter une antenne de réception FM.

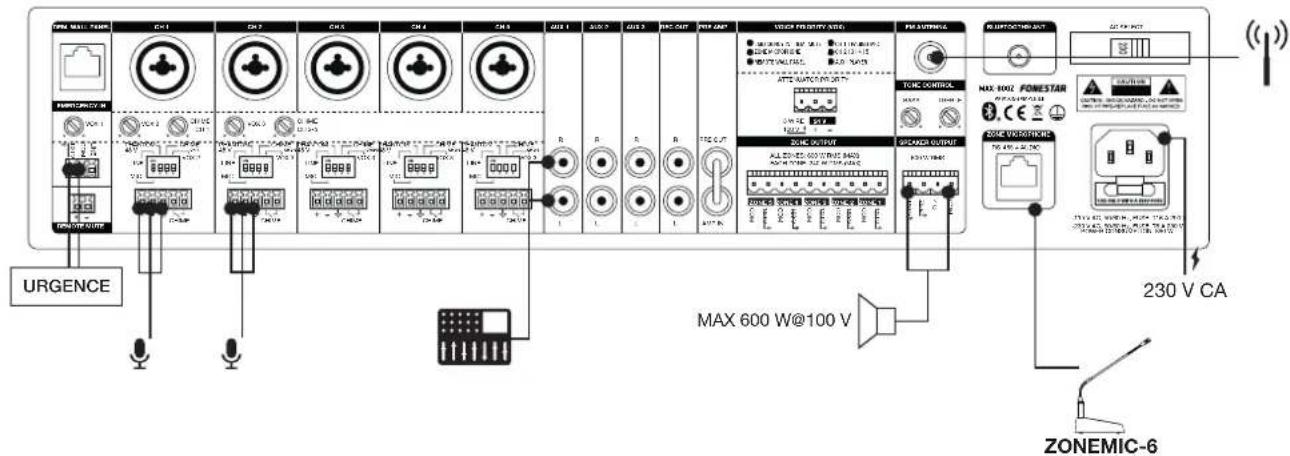

- Connectez les enceintes à la sortie basse impédance* (4 Ω + COM), ligne 100 V* (100 V + COM), ligne 70 V* (70 V + COM), zones* (ZONE 1-5) ou à la sortie d'enregistrement stéréo (REC OUT).
* IMPORTANT : pour le bon fonctionnement et les performances de l'équipement, utilisez les limites de puissance, d'impédance et de fréquence appropriées. Avant de raccorder d'autres équipements, veuillez noter les conditions requises pour une installation à HAUTE IMPÉDANCE (100 V) et BASSE IMPÉDANCE. Pour plus d'information :
fonestar.com/downloads/install_fonestar_fr.pdf
- Vérifiez que les commandes de volume et de gain sont réglées au minimum connectez l'amplificateur à l'alimentation électrique.
- Allumez l'amplificateur et activez l'entrée et les sorties AUX ou PLAY et les sorties (si vous utilisez la sortie ZONES) que vous souhaitez utiliser à l'aide des boutons situés sur le panneau avant de l'amplificateur.
- Vérifiez les commandes de volume pour les entrées, les sorties et le volume général.
- PRIORITÉ : activez la priorité sur les entrées souhaitées à l'aide des commutateurs DIP et ajustez la sensibilité à l'aide des commandes VOX sur les entrées.
- Enfin, réglez l'égalisation avec les commandes BASS et TREBLE sur le panneau arrière.

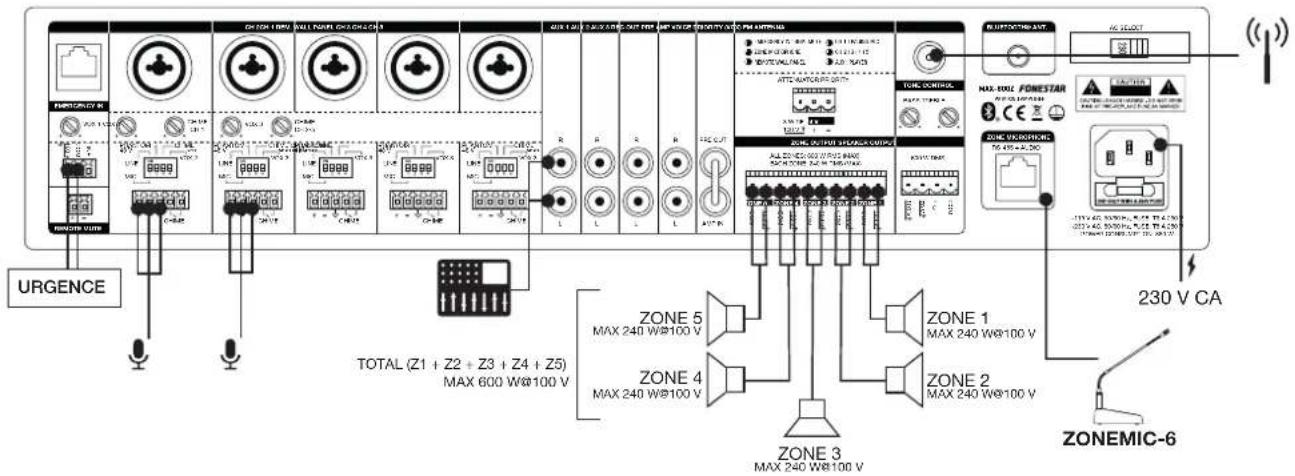

4 ZONES - LIGNE 100 V
LIGNE 100 V
FONESTAR SISTEMAS S.A. déclare par la présente que l'amplificateur public address BLUETOOTH/USB/FM et zones MAX-600Z est conforme à la Directive 2014/53/UE.
Le texte intégral de la déclaration de conformité de l'UE peut être consulté sur le site web suivant :fonestar.com/MAX-600Z
SPÉCIFICATIONS TECHNIQUES
| MAX-600Z | |
| CARACTÉRISTIQUESAmplificateur PA de classe D et alimentation à découpage SMPSReproducteur Bluetooth/USB/FMEntrée microphone de zone ZONEMIC-6Entrée pour le panneau mural à distanceEntrées de microphone avec contrôle du mixage, du gain et du niveau de prioritéGénérateur de sonneries d'appel (Chime)3 entrées auxiliairesEntrée d'urgence et mute pour la connexion aux systèmes d'alarme et d'évacuationPriorité à l'atténuateur 24 VSortie 3ème fil (100 V) avec priorité aux atténuateursContrôles de tonalitéSorties 100 V, 70 V et 4 Ω4 zones de sortie avec contrôle du volume et Off | |
| PUISSANCE 600 W RMS | |
| RÉPONSE 45-22.000 Hz (-10 dB) | |
| DISTORSION THD+N : <0'5% à 1 kHz | |
| RAPPORT SIGNAL/BRUIT | Mic >75 dB, Line >83 dB, Aux >81 dB |
| PROTECTIONS Démarrage progressif, surintensité, surcharge, température et court-circuit | |
| ENTRÉES Microphone de zone ZONEMIC-6, RJ45, jusqu'à 200 m de longueur de câblePanneau mural distant, RJ45, 250 mV RMSCH 1 micro/ligne symétrique avec fantôme 48V. Connecteur Combo (XLR + 6'3 mm) et euroblock. Sonneries par verrouillage de contactsCH 2, 3, 4, et 5 micro/ligne symétrique avec Phantom 48V. Connecteur Combo (XLR + 6'3 mm) et euroblock.Tonalités d'appel par fermeture de contactNiveau de signal du microphone : 5'6 mV RMS (-45 dBV) / 600 ΩNiveau du signal de ligne : 250 mV RMS (-12 dBV) / 100k Ω3 AUX. Connecteur 2 x RCA. Niveau de signal 316 mV RMS (-10 dBV) / 47.000 Ω1 urgence. Connecteur euroblock. Niveau de signal : ligne 326 mV RMS (-10 dBV) ou ligne 100 VMute (Priorité Urgence) par verrouillage de contacts. Connecteur euroblock1 Amp-in. Connecteur RCA. Niveau de signal 1'2 V RMS (+ 1'5 dBV) | |
| SORTIES 1 REC. Connecteur 2 x RCA. Niveau de signal 316 mV RMS (-10 dBV). Pre-master.1 Pre-out. Connecteur RCA. Niveau du signal 1'2 V RMS (+1'5 dBV)Sortie haut-parleur 100 V, 70 V ou 4 Ω, ou 5 zones de haut-parleurs 100 V avec sélecteur de volume à 7 positions et OFF (240 W maximum par zone). Connecteur euroblock 1 Priorité d'atténuateurs, 24 V, 100 mA et verrouillage de contacts. Connecteur euroblok1 3ème fil prioritaire pour atténuateur (100 V) | |
| FONCTIONS Priorité des entrées (Voix sur entrées VOX) :Entrée / ligne d'urgence 100 V avec priorité maximale et MUTE par fermeture de contact, atténue toutes les entrées à l'exception de l'entrée d'urgence 100 VEntrée microphone de zone ZONEMIC-6Entrée du panneau mural à distanceCanal 1 avec priorité sur toutes les autres entrées, niveau sélectionnableCanal 2, 3 et 4 avec priorité sur les entrées auxiliaires et le reproducteur, niveau sélectionnableEntrées auxiliaires et reproducteurTonalités (carillon) : sur les entrées de microphone, par fermeture de contactSonnerie d'alimentation sur le contrôle du volume, l'entrée AUX, les indicateurs de zone et de reproducteur. Mise sous tension, signal, clip, activation prioritaire et protection. Refroidissement par induction, sans ventilateur.Silencieux et sans entretien | |
| CONTRÔLES Volume de microphonesVolume masterSélecteur pour entrées auxiliaires ou reproducteurZones avec mise sous tension et 7 positions de volumeTonalité : graves et aigus (+/- 10 dB 100 Hz et 10k Hz)sélecteur mic/line/phantom, tonalités d'appel et prioritéNiveau de la sonnerie (chime)Niveau du signal d'activation de priorités (VOX) | |
| REPRODUCTEUR Reproducteur Bluetooth/USB/FM pour la lecture de musique d'ambianceBluetooth 5.3Autoplay, démarrage automatique de la reproduction à la mise sous tensionMémoire du dernier mode sélectionnéMémoire du mode de lecture (random, repeat) | |
| IMPEDANCE 4 Ω, ligne 100 V (20 Ω) et 70 V (10 Ω), euroblock | |
| TEMPÉRATURE DE TRAVAIL | Fonctionnement : -10° ~ 40°CStockage : -20° ~ 60°C |
| HUMIDITÉ MAXIMALE | 90% |
| ALIMENTATION 230/115 V AC 50-60HzConsommation électrique : 680 WFusible AC 230 V 6'3 A / 115 V 12 A | |
| DIMENSIONS 430 x 89 x 320 mm de profondeur. 2 U rack 19" | |
| ACCESSOIRES Antenne FMAntenne BluetoothCâble d'alimentationSupports de fixation | |
