MANUAL DE USUARIO SONAIR-PRO-2P FoneStar

• Micrófono inalámbrico con un sonido superior, estabilidad de funcionamiento y excelente comportamiento contra interferencias.
• El micrófono integra la función ID Pilot que empareja el receptor y transmisor con un código único de 16 bits, evita que otros micrófonos interfieran incluso en la misma frecuencia. Además, la recepción Diversity con dos antenas asegura la mejor recepción de radio frecuencia.
• La pantalla en el micrófono y en la receptor informan fácilmente sobre la frecuencia y el estado de la pila. Facilitando el control de los micrófonos.
• El transmisor utiliza una solución de gestión de audio y transmisión integrada en un único chip, con selección de frecuencia y gestión energética eficaz para maximizar la duración de la pila. Tecnología de modulación FM con gran calidad de sonido.
• La sincronización de los canales del receptor y micrófono se realiza rápidamente con la función de sincronización por IR.

- Banda UHF con canales de transmisión seleccionables.

- Receptor con pantalla a color y salida balanceada de bajo ruido y desbalanceada para una fácil conexión.

- SONAIR-PRO-2P: receptor doble + 2 petacas con micrófono de solapa.

SONAIR-PRO-2M: receptor doble + 2 micrófonos de mano.

SONAIR-PRO-2MP: receptor doble + 1 micrófono de mano + 1 petaca con micrófono de solapa.

1.- VOL | CH: controles multifunción.

• rotación: controles de volumen independientes de los canales A y B en las salidas de audio.
• pulsación larga + rotación: permite entrar en el modo de configuración y seleccionar el canal (frecuencia de trasmisión), el número del canal pasará a estar sombreado cuando este modo esté activo CH 402 → CH 402. Para salir del modo de configuración vuelva a realizar una pulsación larga o espere unos segundos y se desactivará de forma automática.

2.- SYNC: una pulsación larga activa la sincronización del canal de transmisión (frecuencia) y una pulsación corta lo detiene. Para más información consulte el apartado INSTRUCCIONES DE USO - SINCRONIZACIÓN DE RECEPTOR Y TRANSMISOR.
3.- AF: indicadores luminosos de señales de audio del canal A y del canal B. Se encenderá en color naranja cuando reciba señal de audio del micrófono. No permita que se ilumine el último indicador luminoso de color rojo ya que esto querrá decir que la señal está saturando; si esto sucede, disminuya el volumen del canal.
4.- RF: indicadores luminosos de señales de radiofrecuencia del canal A y del canal B. Se encenderá en color verde cuando reciba señal de radiofrecuencia del micrófono.
5.- IR: sensor IR para la sincronización del canal de transmisión (frecuencia).
6.- Pantalla de información.
7.- ①: botón e indicador luminoso de encendido/apagado del receptor. Realice una pulsación corta para encender y una pulsación larga para apagar el receptor.

SONAR-PRO-2 FONESTAR 12 3 4

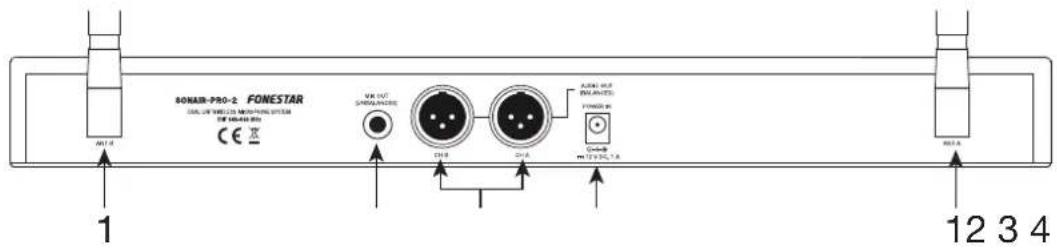

1.- ANT A/B: antenas para la recepción de señal de los micrófonos de los canales A y B contecnología Diversity.
2.- MIX OUT: salida de señal de audio de la mezcla de ambos canales A y B, conector jack 6'3 mm desbalanceado.
3.- AUDIO OUT CH A/CH B: salidas de señal de audio de cada canal independiente A y B, conectores XLR balanceados.
4.- POWER IN: entrada de alimentación 12 V CC, 1 A.

1.- Pantalla de información que muestra la frecuencia de transmisión.
2.- IR: sensor IR para la sincronización del canal de transmisión (frecuencia).
3.- Ⓗ: botón de encendido/silencio/apagado del micrófono. Realice una pulsación corta para encender y una pulsación larga para apagar el micrófono. Si está encendido, realice una pulsación corta para silenciar el audio y vuelva a pulsar para reestablecerlo.
4.- Portapilas para 2 pilas AA alcalinas. También es posible el uso de pilas recargables.

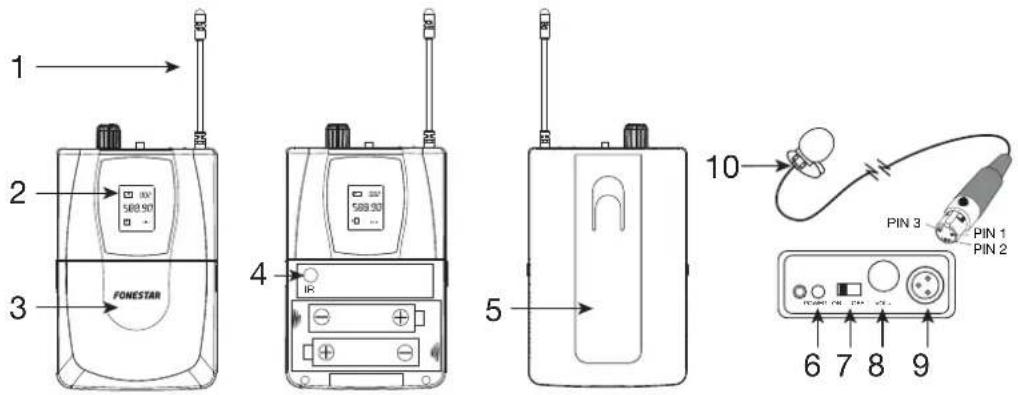

TRANSMISOR SONAIR-PRO-2P Y SONAIR-PRO-2MP

1 2 3 FONESTAR 4 5 10 PIN 3 PIN 1 PIN 2 6 7 8 9

1.- Antena RF.
2.- Pantalla de información que muestra la frecuencia de transmisión.
3.- Portapilas para 2 pilas AA alcalinas. También es posible el uso de pilas recargables.
4.- IR: sensor IR para la sincronización del canal de transmisión (frecuencia).
5.- Clip de sujección.
6.- POWER: indicador luminoso de encendido del micrófono.
7.- ON/OFF: selector de encendido de micrófono de 3 posiciones: encendido (ON), silenciar audio y apagado (OFF) del micrófono.
8.- -VOL+: control de volumen del audio del micrófono.
9.- Conector para micrófono, conector miniXLR.
10.- Micrófono de solapa para petaca. Conector miniXLR (PIN 1: masa, PIN 2: no conectado, PIN 3: señal).

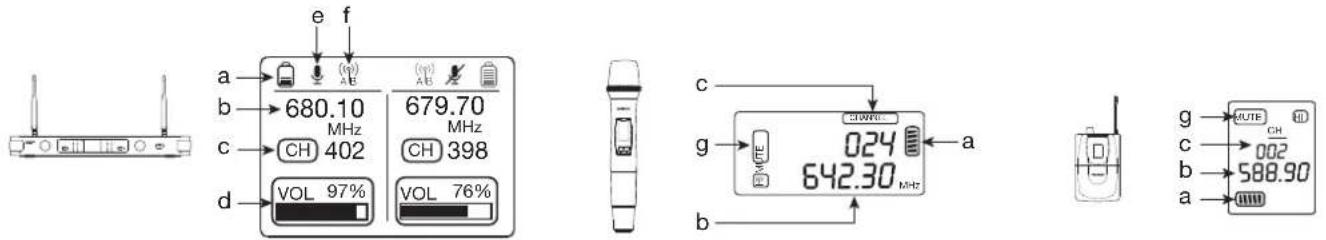

PANTALLAS DE INFORMACIÓN

a b c d e f 680.10 MHz 679.70 MHz CH 402 CH 398 VOL 97% VOL 76% c g 024 642.30 MHz a b g c b a RUTE CH 002 588.90

a.- ☐: nivel de batería del micrófono, ☐: micrófono sin batería.

b.- Frecuencia.

c.- Canal de transmisión.

d.- Volumen.

e.- 🖼: audio activo; 🕒: audio silenciado.

f.- (A) AB (A) AB : señal correcta Diversity de la antena A o B; (A) AB : sin señal.

g.- MUTE: audio del micrófono deshabilitado.

INSTRUCCIONES DE USO

SINCRONIZACIÓN DE RECEPTOR Y TRANSMISOR

Para que la comunicación entre receptor y transmisor sea efectiva es necesario que ambos equipos estén configurados en el mismo canal (frecuencia de transmisión) de los 500 que dispone el equipo.

IMPORTANTE:

• Cada micrófono debe estar configurado en un canal (frecuencia) diferente.
• No se recomienda el uso de más de 7 u 8 micrófonos en el mismo área en esta banda de frecuencia 640-690 MHz.
• No es posible usar canales consecutivos para los distintos micrófonos, se recomienda dejar al menos 5 canales libres.

Para la sincronización será necesario seguir los siguientes pasos:

1.- Seleccione una frecuencia en el receptor realizando una pulsación larga del control giratorio del canal a configurar. Esto activará la edición del canal mediante el giro del mismo control. Una vez seleccionado el canal deseado vuelva a realizar una pulsación larga o espere unos segundos para guardar el canal en el receptor.

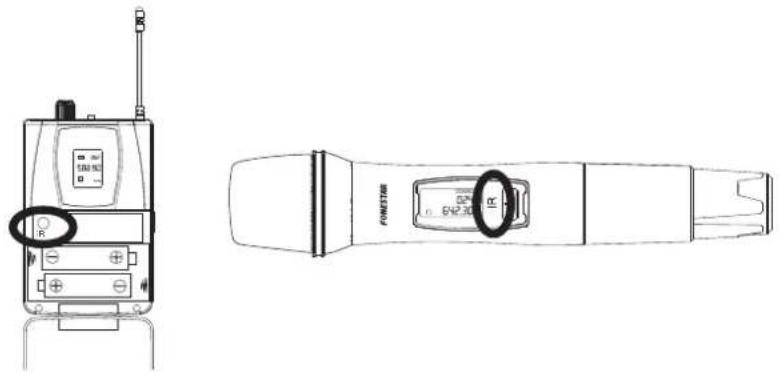

2.- Encienda el micrófono a sincronizar y localice su sensor IR. En el micrófono de mano el sensor se encuentra encima del botón Ⓑ, y en el micrófono de petaca junto a las pilas abriendo el compartimento portapilas.

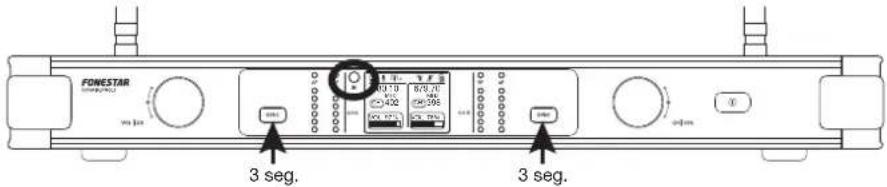

3.- En el receptor, realice una pulsación larga del botón SYNC y sensor IR comenzará a parpadear en rojo indicando que se encuentra activo.

FONESTAR 3 seg. 3 seg.

4.- Coloque el sensor IR de su micrófono frente al del receptor.

5.- Cuando se haya sincronizado el IR del receptor se apagará, se encenderán todos los indicadores luminosos RF del canal y la pantalla del micrófono mostrará el nuevo canal configurado.

PROBLEMAS Y SOLUCIONES

Si los indicadores RF no se encienden, los indicadores AF no se encienden o el audio no llega con claridad al receptor esto puede ser debido a varias causas:

- las pilas del micrófono están gastadas. Reemplácelas por unas nuevas.

- el canal seleccionado u otro canal adyacente está siendo utilizado por otro equipo en las proximidades. Seleccione otro canal y vuelva a realizar el proceso de sincronización.

- la distancia entre el micrófono y el receptor es demasiado grande porque está muy lejos o porque la zona donde lo está utilizando está saturada de señales. Puede utilizar distintas soluciones para ampliar la potencia de las señal cambiando las antenas suministradas con el equipo y, por tanto, ampliará la distancia de cobertura:

- Amplificador de antena AMP-811 y la antena ADU-830.

- Antena amplificada ADU-823AMP.

INSTALACIÓN EN RACK 19"

FONESTAR ofrece la posibilidad de instalar este receptor en 1 U de mueble rack 19" con los soportes de montaje incluidos.

Su instalación es sencilla como se muestra en la imagen:

• Coloque el receptor a una distancia mínima de 1 metro del suelo, paredes o superficies metálicas, y en un lugar sin obstáculos para que la señal entre su antena y el micrófono sea lo más directa posible.
• Coloque las pilas en el micrófono y verifique que tienen suficiente carga. Cuando el micrófono detecte poca carga, el icono de la pila en transmisor y receptor lo indicará.
• Instale las antenas en el receptor y colóquelas en posición vertical para una mejor recepción.

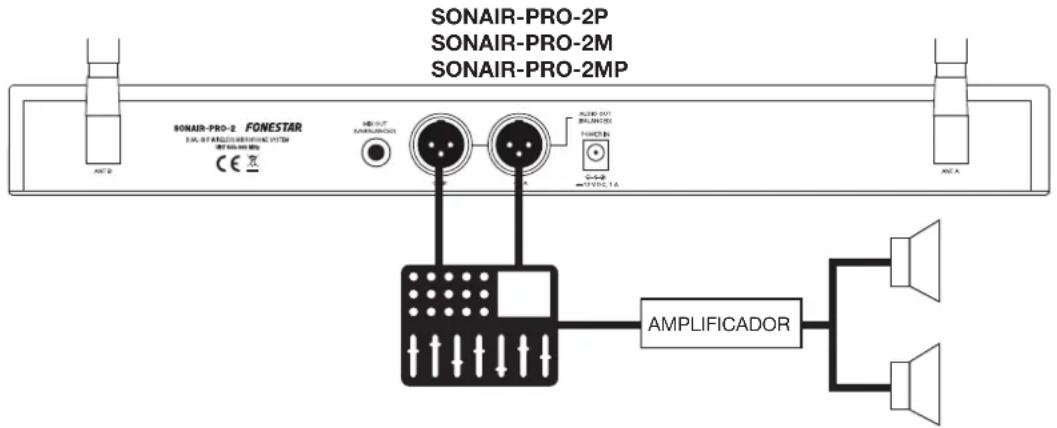

• Conecte las salidas de audio balanceadas o la señal mezcla desbalanceada al amplificador, mezclador, etc.
• Conecte el adaptador de corriente al receptor y, por último, a la corriente eléctrica.
• Con los controles de volumen al mínimo, encienda el receptor.
• A continuación, realice el proceso de sincronización de receptor y transmisor con cada micrófono para configurar sus canales de transmisión. Para más información, consulte el apartado INSTRUCCIONES DE USO - SINCRONIZACIÓN DE RECEPTOR Y TRANSMISOR. En este momento los indicadores RF deberían estar encendidos. Si no es así consulte el apartado INSTRUCCIONES DE USO - PROBLEMAS Y SOLUCIONES.
• Hable por los micrófonos y compruebe que los indicadores AF se encienden cuando habla y regule los controles de volumen evitando que el indicador rojo de AF se ilumine de forma continuada. Si tiene algún problema con el audio consulte el apartado INSTRUCCIONES DE USO - PROBLEMAS Y SOLUCIONES.

SONAIR-PRO-2P SONAIR-PRO-2M SONAIR-PRO-2MP SONAIR-PRO-2 FONESTAR INT 0 OFF 1/2 OUTPUT FONESTAR POWER OUT RUMINER POWER AMPLIFICADOR AMPLIFICATOR

ESPECIFICACIONES TÉCNICAS

	SONAIR-PRO-2P	SONAIR-PRO-2M SONAIR-PRO-2MP
CARACTERÍSTICAS	Micrófono inalámbrico doble de petaca.	Micrófono inalámbrico doble de mano con cápsula dinámica unidireccional.	Micrófono inalámbrico doble de mano y petaca
	Receptor con pantalla a color de información; canal de transmisión, nivel de pila en el micrófono, etc. Indicador de señal de radio frecuencia y señal de audio.Función ID Pilot 16 bits de código de emparejamiento para evitar interferencias.Recepción Diversity con antenas.Transmisión del canal de receptor al micrófono con SYNC IR.Canales seleccionables.Distancia de transmisión mayor de 50 m.Gran calidad vocal.Máximo 7 - 8 micrófonos al mismo tiempo en diferentes canales.
FRECUENCIAS	Banda 640-690 MHz500 canales
POTENCIA	30 mW
RESPUESTA	30-20.000 Hz (+/- 2 dB)
RELACIÓNSEÑAL/RUIDO	>96 dB
SALIDAS	Audio:2 balanceada, XLR, 0 ~ 250 mV, 600 Ω1 mezcla desbalanceada, jack 6'3 mm, 0 ~ 250 mV, 1 KΩ
RECEPTOR	Sensibilidad de recepción: -95 dBmDistorsión: < 0'3%Latencia: < 3 ms
MICRÓFONOS	2 micrófonos inalámbricos de petaca con micrófono de solapaConector de entrada mini XLR 3 pines	2 micrófonos inalámbricos de mano con cápsula dinámica unidireccional	1 micrófonos inalámbricos de mano con cápsula dinámica unidireccional1 micrófono inalámbrico de petaca con micrófono de solapaConector de entrada mini XLR 3 pines
	Radiación de armónicos: < -50 dBcDuración de pilas (alcalinas): 8 - 10 horas aprox.
ALIMENTACIÓN	Receptor: 12 V CC, 1 A, con adaptador incluidoMicrófono transmisor: 2 pilas AA. Admite pilas recargables.
MEDIDAS	Receptor: 420 x 50 x 205 mm fondo
ACCESORIOS	2 antenas TNCCable jack 6'3 mm mono, 1 mAnillo anti-giroAdaptador de corrientePilas para el micrófonoSoportes para montaje en 1 U rack 19"

DESCRIPTION

c.- Canal de transmission.

d.- Volumen.

DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA

Por la presente, FONESTAR SISTEMAS S.A. declara que el Sistema doble de microfonía inalámbrica UHF (ID pilot y Diversity) SONAIR-PRO-2P, SONAIR-PRO-2M y SONAIR-PRO-2MP son conformes con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente:
