MANUAL DE UTILIZADOR SONAIR-PRO-2P FoneStar

CONTROLES Y FUNCIONES

• Microfone sem fios com uma qualidade de som superior, estabilidade de funcionamento e excelente comportamento contra interferências.
• O microfone integra a função ID Pilot que emparelha o recetor e transmissor com um código único de 16 bits, evitando a interferência de outros microfones até na mesma frequência. Adicionalmente, a receção Diversity com duas antenas assegura a melhor receção de radiofrequência.
• O ecrã no microfone e no recetor indicam facilmente a frequência e o estado da pilha. Facilitando o controlo dos microfones.

• O transmissor utiliza uma solução de gestão de áudio e transmissão integrada num único chip, com seleção de frequência e gestão energética eficaz para maximizar a duração da pilha. Tecnologia de modulação FM com grande qualidade de som.

• Rápida sincronização dos canais do recetor e microfone através da função de sincronização por IR.

• Banda UHF com canais de transmissão selecionáveis.
• Recetor com ecrã a cores e saída balanceada de baixo ruído e não balanceada para uma ligação fácil.
• SONAIR-PRO-2P: recetor duplo + 2 microfones portáteis com microfone de lapela.

SONAIR-PRO-2M: recetor duplo + 2 microfones de mão.

SONAIR-PRO-2MP: recetor duplo + 1 microfone de mão + 1 microfone portátil com microfone de lapela.

CONTROLOS E FUNÇÕES

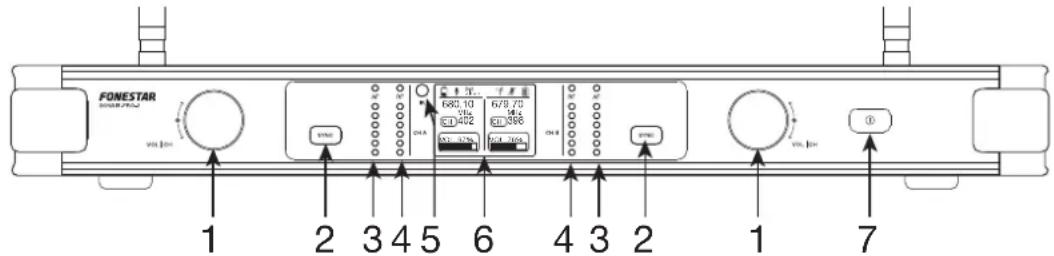

RECETOR SONAIR-PRO-2P, SONAIR-PRO-2M Y SONAIR-PRO-2MP

FONESTAR SINEMA PROJ vol 100 680.10 670.70 402 45 308 531-329 504-700 ① ① ② ③ ④ ⑤ ⑥ ⑦ ① ② ③ ④ ⑤ ⑥ ⑦

1.- VOL | CH: controlos multifunções.

• rotação: controlos de volume independentes dos canais A e B nas saídas de áudio.
• toque prolongado + rotação: permite entrar no modo de configuração e selecionar o canal (frequência de transmissão), o número do canal irá ficar realizado quando este modo estiver ativo CH 402 → CH 402. Para sair do modo de configuração repita um toque prolongado, ou aguarde uns segundos até se desativar de forma automática.

2.- SYNC: um toque prolongado ativa a sincronização do canal de transmissão (frequência) e um toque rápido irá pará-la. Para mais informação, consulte a secção INSTRUÇÕES DE DE UTILIZAÇÃO - SINCRONIZAÇÃO DO RECETOR E TRANSMISSOR.
3.- AF: indicadores luminosos de sinais de áudio do canal A e do canal B. Ficam laranja quando recebem sinal de áudio do microfone. Não deixe que o último indicador luminoso vermelho se ilumine, uma vez que isso indica saturação do sinal; caso tal aconteça, diminua o volume do canal.
4.- RF: indicadores luminosos de sinais de radiofrequência do canal A e do canal B. Ficam verde quando recebem sinal de radiofrequência do microfone.
5.- IR: sensor IR para a sincronização do canal de transmissão (frequência).
6.- Ecrã de informação.
7.- ①: botão e indicador luminoso para ligar/desligar o recetor. Um toque rápido irá ligar e um toque prolongado irá desligar o recetor.

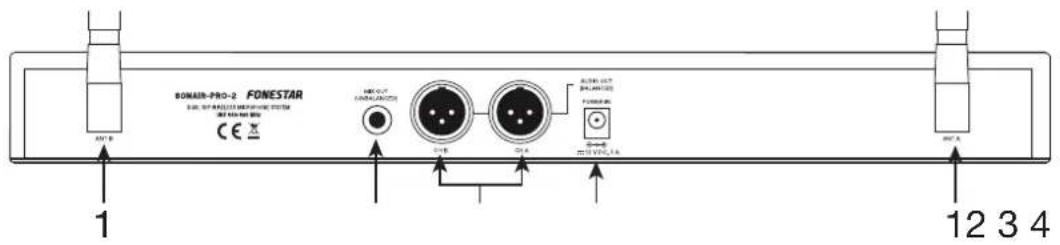

BOMIN-PRO-2 FONESTAR 0.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.000.0 CE 1 12 3 4

1.- ANT A/B: antenas para a receção de sinal dos microfones dos canais A e B com tecnologia Diversity.
2.- MIX OUT: saída de sinal de áudio da mistura de ambos os canais A e B, conetor jack 6,3 mm não balanceado.
3.- AUDIO OUT CH A/CH B: saídas de sinal de áudio de cada canal independente A e B, conetores XLR balanceados.
4.- POWER IN: entrada de alimentação 12 V CC, 1 A.

1.- Ecrã de informação que apresenta a frequência de transmissão.
2.- IR: sensor IR para a sincronização do canal de transmissão (frequência).
3.- ⚫: botão para ligar/silenciar/desligar o microfone. Um toque rápido irá ligar e um toque prolongado irá desligar o microfone. Caso já esteja ligado, um toque rápido irá silenciar o áudio e outro toque rápido irá repor o áudio.
4.- Compartimento para pilhas para 2 pilhas AA alcalinas. Também é possível usar pilhas recarregáveis.

1.- Antena RF.
2.- Ecrã de informação que apresenta a frequência de transmissão.
3.- Compartimento para pilhas para 2 pilhas AA alcalinas. Também é possível usar pilhas recarregáveis.
4.- IR: sensor IR para a sincronização do canal de transmissão (frequência).
5.- Clipe de fixação.
6.- POWER: indicador luminoso de ativação do microfone.
7.- ON/OFF: seletor de ativação do microfone de 3 posições: ligado (ON), silenciar áudio e desligado (OFF).
8.- -VOL+: controlo de volume do áudio do microfone.
9.- Conetor para microfone, conetor miniXLR.
10.- Microfone de lapela para caixa portátil. Conetor miniXLR (PIN 1: terra, PIN 2: não ligado, PIN 3: sinal).

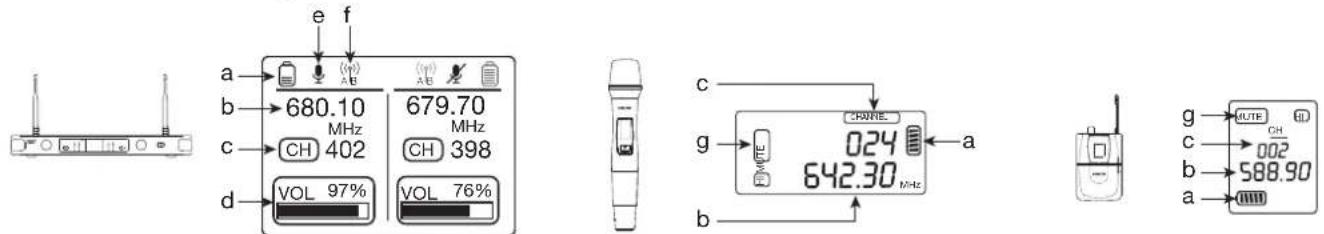

ECRÃS DE INFORMAÇÃO

a b c d e f 680.10 MHz 679.70 MHz CH 402 CH 398 VOL 97% VOL 76% c g 0.24 642.30 MHz b CHWE a g c b a FUTE CH 002 588.90

a.- 📋: nível de bateria do microfone, 🐘: microfone sem bateria.

b.- Frequência.

c.- Canal de transmissão.

d.- Volume.

e.- ♣: áudio ativo; ♣: áudio silenciado.

f.- ((o))|B ((o))|B : sinal correto Diversity da antena A ou B; ((o))|B : sem sinal.

g.- MUTE: áudio do microfone desativado.

INSTRUÇÕES DE UTILIZAÇÃO

SINCRONIZAÇÃO DO RECETOR E TRANSMISSOR

Para uma comunicação eficaz entre recetor e transmissor é necessário que ambos os equipamentos estejam configurados no mesmo canal (frequência de transmissão) de entre os 500 de que dispõe o equipamento.

IMPORTANTE:

• Cada microfone deve estar configurado num canal (frequência) diferente.
• Não é recomendado usar mais de 7 ou 8 microfones na mesma área nesta banda de frequência 640-690 MHz.
• Não é possível usar canais consecutivos para os diferentes microfones, pelo que é recomendado deixar pelo menos 5 canais livres.

Para a sincronização será necessário seguir os passos indicados:

1.- Seleccione uma frequência no recetor pressionando prolongadamente o controlo giratório do canal a configurar. Isto irá ativar a edição do canal através da rotação do mesmo controlo. Após selecionar o canal desejado volte a pressionar prolongadamente, ou aguarde uns segundos para guardar o canal no recetor.

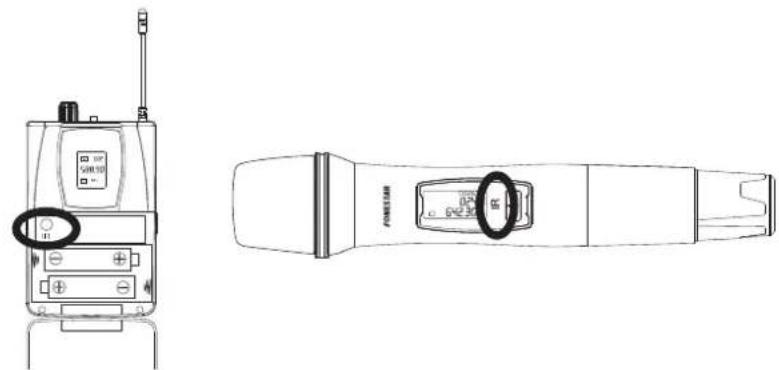

2.- Ligue o microfone a sincronizar e localize o seu sensor IR. No microfone de mão, o sensor está por cima do botão ⏻, mas no microfone portátil está ao lado das pilhas quando se abre o compartimento para pilhas.

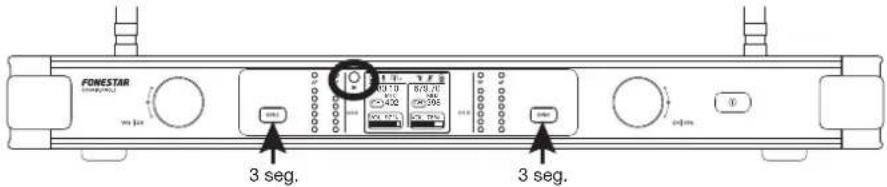

3.- No recetor, pressione prolongadamente o botão SYNC e o sensor IR irá começar a piscar a vermelho indicando que se encontra ativo.

FONESTAR 3 seg. 3 seg.

4.- Coloque o sensor IR do seu microfone em frente ao do recetor.

5.- Uma vez sincronizado, o IR do recetor irá desligar-se, todos os indicadores luminosos RF do canal irão ligar-se e o ecrã do microfone irá apresentar o novo canal configurado.

Se os indicadores RF não se ligarem, os indicadores AF não se ligarem ou o áudio não chegar nitidamente ao recetor, existem várias causas possíveis:

- acabaram as pilhas do microfone. Coloque pilhas novas.

- o canal selecionado ou outro canal adjacente está a ser utilizado por outro equipamento nas proximidades. Seleccione outro canal e repita o processo de sincronização.

- existe demasiada distância entre o microfone e o recetor: porque estão muito afastados ou porque a zona onde está a ser utilizado está saturada de sinais. Pode utilizar diferentes soluções para ampliar a potência do sinal mudando as antenas fornecidas com o equipamento, ampliando assim a distância de cobertura:

- Amplificador de antena AMP-811 e a antena ADU-830.

- Antena amplificada ADU-823AMP.

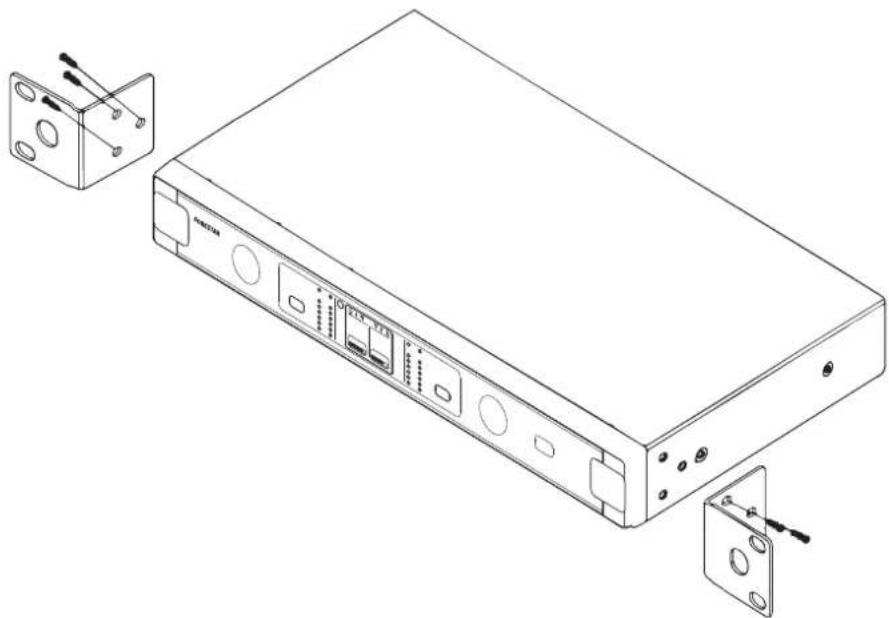

INSTALAÇÃO EM RACK 19"

A FONESTAR oferece a possibilidade de instalar este recetor em 1 U de móvel rack 19" com os suportes de montagem incluídos.

A sua instalação é simples, como apresentado na imagem:

• Coloque o recetor a uma distância mínima de 1 metro do chão, paredes ou superfícies metálicas, e num local sem obstáculos para que o sinal entre a sua antena e o microfone seja o mais direto possível.
• Coloque as pilhas no microfone e verifique se têm carga suficiente. Quando o microfone deteta pouca carga, tal será indicado pelo ícone da pilha no transmissor e recetor.
• Instale as antenas no recetor e coloque-as na posição vertical para uma melhor receção.

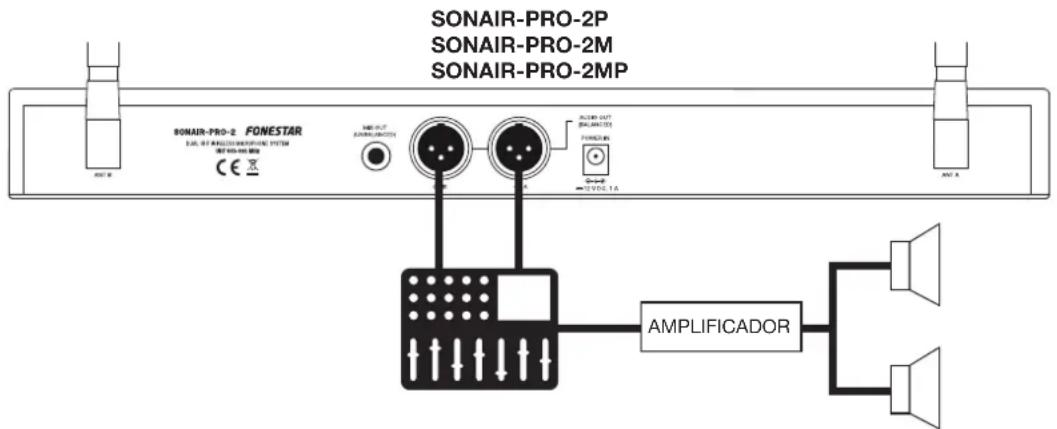

• Ligue as saídas de áudio balanceadas ou o sinal de mistura não balanceada ao amplificador, misturador, etc.
• Ligue o adaptador de corrente ao recetor e, por último, à corrente elétrica.
• Coloque os controlos de volume no mínimo, ligue o recetor.
• De seguida, efetue o processo de sincronização do recetor e transmissor com cada microfone para configurar os seus canais de transmissão. Para mais informação, consulte a secção INSTRUÇÕES DE UTILIZAÇÃO - SINCRONIZAÇÃO DE RECETOR E TRANSMISSOR. Nesse momento, os indicadores RF deverão ficar iluminados. Caso tal não aconteça, consulte a secção INSTRUÇÕES DE UTILIZAÇÃO - PROBLEMAS E SOLUÇÕES.
• Fale pelos microfones e verifique se os indicadores AF se iluminam quando fala e regule os controlos de volume, evitando que o indicador vermelho de AF fique aceso de forma contínua. Caso haja algum problema com o áudio, consulte a secção INSTRUÇÕES DE UTILIZAÇÃO - PROBLEMAS E SOLUÇÕES.

	SONAIR-PRO-2P	SONAIR-PRO-2M SONAIR-PRO-2MP
CARACTERÍSTICAS	Microfone sem fios duplo portátil.	Microfone sem fios de mão com cápsula dinâmica unidirecional.	Microfone duplo sem fios de mão e portátil.
	Recetor com ecrã de informação a cores; canal de transmissão, nível de pilha no microfone, etc. Indicador de sinal de radiofrequência e sinal de áudio.Função ID Pilot 16 bits de código de emparelhamento para evitar interferências.Receção Diversity com antenas.Transmissão do canal de recetor ao microfone com SYNC IR.Canais selecionáveis.Distância de transmissão superior a 50 m.Grande qualidade vocal.Máximo 7 - 8 microfones ao mesmo tempo em diferentes canais.
FREQUÊNCIAS	Banda 640-690 MHz500 canais
POTÊNCIA	30 mW
RESPOSTA	30-20.000 Hz (+/- 2 dB)
RELAÇÃO SINAL/RUÍDO	>96 dB
SAÍDAS	Audio:2 balanceada, XLR, 0 ~ 250 mV, 600 Ω1 mezcla desbalanceada, jack 6'3 mm, 0 ~ 250 mV, 1 KΩ
RECETOR	Sensibilidade de receção: -95 dBmDistorção: < 0,3%Latência: < 3 ms
MICROFONES	2 microfones sem fios portáteis com microfone de lapelaConetor de entrada mini XLR 3 pinos	2 microfone sem fios de mão com cápsula dinâmica unidirecional	1 microfone sem fios de mão com cápsula dinâmica unidirecional1 microfone sem fios portátil com microfone de lapelaConetor de entrada mini XLR 3 pinos
	Radiación de armónicos: < -50 dBcDuración de pilas (alcalinas): 8 - 10 horas aprox.
ALIMENTAÇÃO	Recetor: 12 V CC, 1 A, com adaptador incluídoMicrofone transmissor: 2 pilhas AA. Aceita pilhas recarregáveis
MEDIDAS	Recetor: 420 x 50 x 205 mm de profundidade
ACESSÓRIOS	2 antenas TNCCabo jack 6,3 mm mono, 1 mAnel estabilizadorAdaptador de correntePilhas para o microfoneSuportes para montar em 1 U rack 19”

EN

DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA

A abaixo assinada, FONESTAR SISTEMAS S.A. declara que o Sistema de microfones duplo sem fios UHF (ID pilot e Diversity) SONAIR-PRO-2P, SONAIR-PRO-2M e SONAIR-PRO-2MP estão em conformidade com a Diretiva 2014/53/UE.
