Type de produit	Amplificateur stéréo Hi-Fi / Récepteur
Marque	FoneStar
Modèle	AS6060
Dimensions (L x H x P)	330 x 92 x 276 mm
Alimentation	230 V AC, 350 W
Puissance de sortie	60 + 60 W RMS à 4 Ω
Réponse en fréquence	20 - 20 000 Hz
Rapport signal/bruit	>85 dB
Distorsion harmonique	<0,5 % à 1 kHz
Entrées audio	3 entrées stéréo RCA (DVD, LINE, CD), 1 entrée auxiliaire Jack 3,5 mm, 1 entrée numérique optique (Toslink) et coaxiale (RCA), 2 entrées micro Jack 6,3 mm symétriques
Sorties haut-parleurs	Bornes à vis ou bananes pour haut-parleurs L/R, 4-16 Ω
Fonctions principales	Récepteur Bluetooth 5.0, lecteur USB, tuner FM, karaoké avec écho, panneau avant aluminium brossé, écran LCD, télécommande
Protections	Température, court-circuit, surcharge
Accessoires inclus	Câble antenne FM, piles pour télécommande
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser des haut-parleurs avec une impédance comprise entre 4 et 16 Ω. Assurer une ventilation suffisante.

FOIRE AUX QUESTIONS - AS6060 FoneStar

Comment connecter mon smartphone en Bluetooth ?

Sélectionnez le mode Bluetooth : tournez le sélecteur d'entrée sur MP3/AUX/FM/* puis appuyez sur MODE jusqu'à afficher BLUE. Ouvrez les paramètres Bluetooth de votre smartphone, recherchez 'FONESTAR' et appariez. L'amplificateur émet 3 tonalités pour confirmer.

Comment utiliser la radio FM ?

Connectez l'antenne FM fournie à l'arrière. Tournez le sélecteur d'entrée sur MP3/AUX/FM/*, appuyez sur MODE jusqu'à afficher une fréquence. Effectuez une recherche automatique en maintenant enfoncé ▶II. Utilisez ◄◄/►► pour sélectionner les stations mémorisées.

Comment brancher un micro ?

Connectez un micro avec une fiche Jack 6,3 mm symétrique dans les entrées MIC 1 ou MIC 2 à l'arrière. Utilisez les commandes MIC VOL, MIC TONE et ECHO pour régler le volume, l'égalisation et l'effet de réverbération.

Que faire si aucun son ne sort des haut-parleurs ?

Vérifiez que l'amplificateur est allumé, que le volume principal n'est pas au minimum, que la source audio est correctement sélectionnée (DVD, LINE, CD, etc.) et que les haut-parleurs sont bien branchés. Assurez-vous que l'impédance des enceintes est entre 4 et 16 Ω.

Comment lire des fichiers audio via USB ?

Insérez une clé USB dans le port avant. Tournez le sélecteur d'entrée sur MP3/AUX/FM/* et appuyez sur MODE jusqu'à afficher USB. La lecture commence automatiquement. Utilisez les touches de contrôle pour naviguer.

Comment ajuster les graves et les aigus ?

Utilisez les potentiomètres BASS (graves) et TREBLE (aigus) sur le panneau avant. Tournez vers la droite pour augmenter, vers la gauche pour diminuer.

Comment utiliser la fonction karaoké ?

Branchez un micro, sélectionnez une source audio (lecteur USB, Bluetooth, etc.). Réglez le volume du micro avec MIC VOL et l'effet d'écho avec ECHO. La musique et le micro sont reproduits simultanément.

Comment sélectionner les différentes entrées ?

Tournez le sélecteur d'entrée (INPUT SELECTOR) sur le panneau avant : DVD, LINE, CD (ou DIGITAL) pour les entrées correspondantes. Pour le lecteur interne (Bluetooth, USB, FM, AUX), positionnez-le sur MP3/AUX/FM/* et choisissez le mode avec MODE.

Quelle est la puissance maximale de l'amplificateur ?

La puissance de sortie est de 60 + 60 W RMS sous 4 Ω, soit 120 W RMS au total.

Comment nettoyer l'appareil ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez que du liquide pénètre à l'intérieur.

MODE D'EMPLOI AS6060 FoneStar

• Nouvel amplificateur avec un design exclusif FONESTAR, grande fiabilité et précision lors de la lecture.
• Finition exceptionnelle avec un panneau frontal en aluminium brossé et un écran LCD à haut contraste et haute visibilité.
• Design élégant et pratique, s'intègre à tous les meubles, que ce soit pour un usage domestique ou professionnel.
• Une multitude d'options de lecture (Bluetooth ^®, USB et FM) et d'entrées audio le rendent très polyvalent et adaptable.
• Deux entrées micro pour l'utiliser comme karaoké et chanter sur vos chansons préférées.

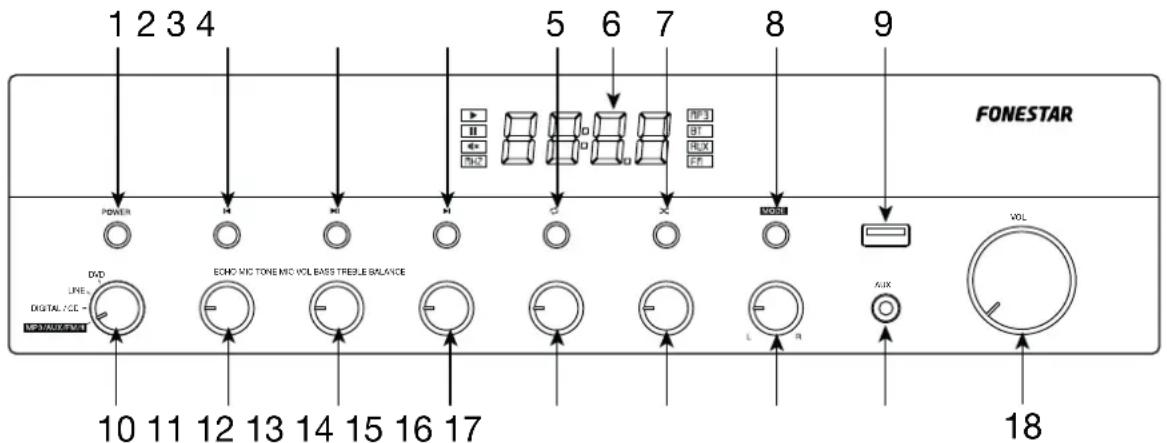

Panneau avant

1.- POWER : bouton de mise en marche/stop de l'amplificateur. 2.- K : une pression longue baisse le volume du lecteur. Une pression courte en mode Bluetooth ou USB permet de passer à la piste audio précédente; en mode FM, elle permet de passer à la fréquence mémorisée précédente. 3.- ▶II : en mode Bluetooth ou USB, lecture/arrêt de l'audio; en mode FM, mémorisation automatique de toutes les fréquences détectées avec une qualité de signal suffisante. 4.- ▶ : une pression longue augmente le volume du lecteur. Une pression courte en mode Bluetooth ou USB permet de passer à la piste audio suivante; en mode FM, elle permet de passer à la fréquence mémorisée suivante. 5.- 📊 : en mode USB, permet de sélectionner le mode de répétition : ONE (UNE) OU ALL (TOUTES). 6.- Écran d'information du lecteur. 7.- ✗ : en mode USB, active la lecture aléatoire (RAND). 8.- MODE : de courtes pressions sur ce bouton vous permettent de changer le mode du lecteur pour choisir la source audio désirée : Bluetooth, auxiliaire, radio FM ou dispositif USB, à condition que le sélecteur d'entrée soit réglé sur la position MP3/AUX/FM/*. 9.- Port USB pour la lecture de fichiers audio. 10.- Contrôle de la sélection de l'entrée pour la lecture : entrées de ligne du panneau arrière (LINE et DVD), entrées numériques ou de ligne (DIGITAL - CD) ou le lecteur (MP3/AUX/FM/★). 11.- ECHO : contrôle qui ajoute un effet d'écho ou de réverbération au signal des microphones MIC 1 et MIC 2. 12.- MIC TONE : règle l'égalisation des signaux MIC 1 et MIC 2, ce qui permet d'augmenter ou d'atténuer les fréquences pour améliorer le son. 13.- MIC VOL : réglage du volume pour les entrées microphones MIC 1 et MIC 2. 14.- BASS : renforce/atténue les fréquences graves. 15.- TREBLE : renforce/atténue les fréquences aigus. 16.- BALANCE : permet d'ajuster le son pour obtenir un résultat équilibré en donnant plus d'importance au canal L ou R dans le signal de sortie. 17.- AUX : entrée auxiliaire stéréo pour la connexion d'appareils audio tels que téléphones, ordinateurs, etc. Connecteur Jack 3'5 mm stéréo. 18.- VOL : contrôle du volume de la sortie des haut-parleurs.

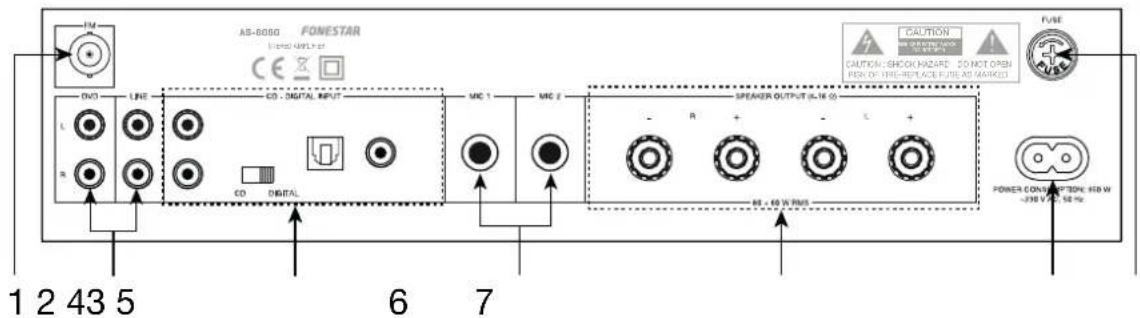

Panneau arrière

1.- FM : entrée d'antenne pour le tuner numérique FM.

2.- DVD, LINE, CD : entrées Connecteurs 2xRCA. Pour lire l'une de ces entrées, le sélecteur d'entrée doit être réglé sur la position DVD, LINE ou CD correspondante.

a.- Entrée ligne stéréo pour la connexion d'appareils audio tels que consoles de mixage, ordinateurs, lecteurs, etc. 2 x connecteurs RCA

b.- Sélecteur d'entrée CD - DIGITAL INPUT. En position CD, il active l'entrée numérique 2 x RCA et en position DIGITAL, il active les entrées numériques optique (Toslink) et coaxiale (RCA).

c.- Entrées numériques pour la connexion d'appareils audio tels que téléviseurs, ordinateurs, lecteurs, etc. Connecteurs Toslink et RCA.

L'entrée optique est prioritaire sur l'entrée coaxiale lors de l'allumage de l'appareil, à condition que les deux entrées aient un signal ; dans le cas contraire, c'est l'entrée qui a un signal qui est jouée.

4.- MIC 1, MIC 2 : entrée microphone, connecteur jack 6'3 mm symétrique. 5.- SPEAKER OUTPUT : sortie stéréo 60 + 60 W RMS pour la connexion de haut-parleurs 4-16 Ω à basse impédance. Bornes à vis ou bananes. 6.- Prise de courant alternatif. 7.- FUSE : porte-fusible.

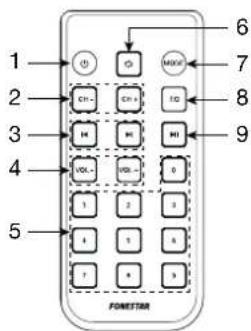

Télécommande du lecteur

1.- ⏻ : bouton de mise en marche/StandBy du lecteur.

2.- CH-/CH+ : en mode radio, une pression courte permet de passer à la station précédente/suivante mémorisée.

3.- 🖱️ : en mode Bluetooth, USB et SD, permet de passer à la piste audio précédente/suivante ; en mode radio, une pression courte permet d'affiner le réglage en diminuant/augmentant la fréquence en 0'1 MHz.

4.- VOL-/VOL+ : permet de diminuer/augmenter le volume du lecteur.

5.- 0-9 : touches numériques. En mode USB, sélection directe d'une piste audio spécifique. En mode radio, ils permettent de sélectionner les stations en mémoire.

6.- ☐ : en mode USB, permet de sélectionner le mode de répétition : RAND (ALEATOIRE), ONE (UNE) OU ALL (TOUTES).

7.- MODE : permet de changer de mode de fonctionnement entre : Bluetooth, USB, AUX et radio FM.

8.- EQ : en mode Bluetooth ou USB, permet de passer d'une égalisation existante à l'autre (EQ 0-5)

1.- ▶II : en mode Bluetooth ou USB, lecture/arrêt de l'audio ; en mode FM, mémorisation automatique de toutes les fréquences détectées avec une qualité de signal suffisante ; en mode AUX, coupe la sortie audio.

Priorité des entrées

Les entrées microphones MIC 1 et MIC 2 sont toujours reproduites, quelle que soit la source sélectionnée. Les deux entrées microphones sont dotées d'une commande de volume et de deux commandes d'effet. Ces entrées microphones jouent avec la source audio sélectionnée sans l'atténuer.

Pour lire des fichiers audio à partir de Bluetooth, d'un périphérique USB, d'une entrée AUX ou d'un tuner radio FM, vous devez sélectionner comme source audio le lecteur en tournant la commande sur la position MP3/AUX/FM/*. Ensuite, sélectionnez le mode avec le bouton MODE.

Mode bluetooth

• Sélectionnez le mode Bluetooth. L'écran affiche BLUE.
• Ouvrez l'écran des paramètres Bluetooth sur votre smartphone ou votre tablette pour coupler l'amplificateur. Recherchez et sélectionnez l'appareil FONESTAR et appairez-le. L'amplificateur émet 3 tonalités.

N. B. : cet amplificateur se souvient du dernier appareil connecté. Par conséquent, s'il s'agit du même appareil, vous n'aurez pas besoin d'effectuer ce processus d'appairage.

- Sélectionnez la musique sur votre smartphone/tablette et lancez la lecture.

• Assurez-vous que votre smartphone/tablette est à un volume suffisamment fort pour être écouté dans les haut-parleurs. De cette façon, vous pouvez contrôler ultérieurement le volume à partir de l'amplificateur lui-même, sans avoir à manipuler d'autres équipements.
• Appuyez sur pour changer la chanson ou pour stopper/relancer la lecture.

N. B. : ce mode permet de modifier l'égalisation.

Mode USB

• Sélectionnez le mode USB si le périphérique USB est déjà inséré ou insérez le périphérique pour activer le mode automatiquement. L'écran affiche 4 chiffres avec le numéro de la piste (0001) et le temps de lecture (00:00).
• Appuyez sur 📀 pour changer la chanson ou ➤ pour stopper/relancer la lecture.

N. B. : ce mode permet de modifier le mode de lecture et l'égalisation.

Mode aux

- Connectez l'appareil via l'entrée stéréo AUX (à l'avant de l'appareil) et sélectionnez le mode AUX. L'écran affiche AUX.

- Activez le périphérique audio (lecteur, mixeur, PC, smartphone, etc.) connecté et lancez la lecture.

Assurez-vous que votre signal de votre appareil audio est à un volume suffisamment fort pour être écouté dans les haut-parleurs. De cette façon, vous pouvez contrôler ultérieurement le volume à partir de l'amplificateur lui-même, sans avoir à manipuler d'autres équipements.

Mode FM

- Sélectionnez le mode FM. L'écran affichera la fréquence syntonisée (00.0).

N. B. : pour utiliser ce mode, vous devrez connecter une antenne sur le panneau arrière FM.

• Effectuez un réglage automatique des stations pour commencer à utiliser ce mode avec une pression longue sur le bouton ▶II.
• Une fois que vous avez terminé, vous pouvez sélectionner la station que vous souhaitez écouter parmi celles qui sont syntonisées avec CH-/CH+ sur le panneau avant ou CH-/CH+ de la télécommande.

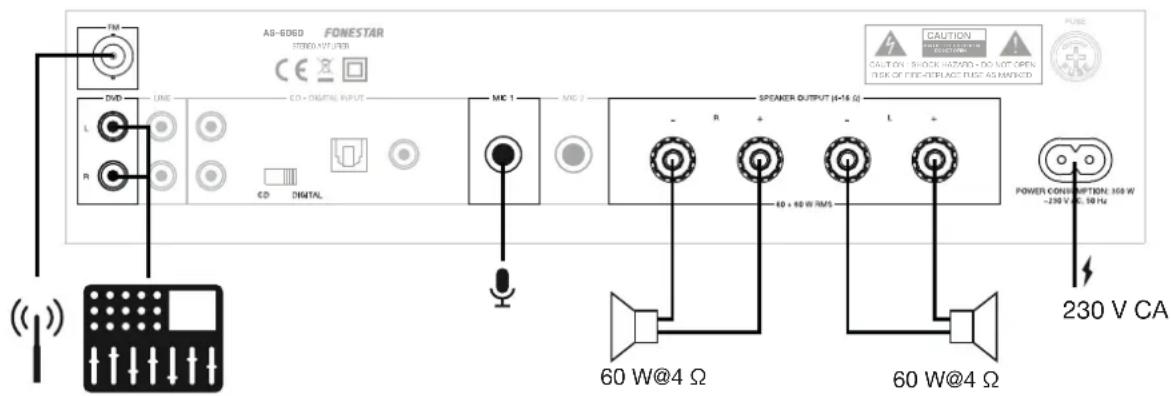

Connexion

IMPORTANT : refroidir correctement l'appareil. Pour ce faire, assurez-vous que le site d'installation dispose d'un accès au flux d'air et que les fentes du châssis sont libres de toute obstruction.

• Lorsque l'amplificateur est éteint, connectez toutes les sources audio. Si vous comptez utiliser la radio FM, vous devez connecter une antenne de réception FM.
• Connectez les haut-parleurs basse impédance à la sortie des haut-parleurs.

IMPORTANT : pour le bon fonctionnement et les performances de l'équipement, utilisez les limites de puissance, d'impédance et de fréquence appropriées. Avant de raccorder d'autres équipements, veuillez noter les conditions requises pour une installation à BASSE IMPÉDANCE. Pour plus d'information :

fonestar.com/downloads/install_fonestar_fr.pdf

- Vérifiez que les commandes de volume et de gain sont réglées au minimum, connectez l'amplificateur à l'alimentation électrique.

- Allumez l'amplificateur.

- Sélectionnez l'entrée audio sur le sélecteur : DVD, LINE, DIGITAL/CD ou MP3/AUX/FM/*. Si vous choisissez cette dernière option, sélectionnez le mode de fonctionnement du lecteur à l'aide de la touche MODE.

- Enfin, réglez toutes les commandes de volume et d'égalisation (BASS et TREBLE) et BALANCE.

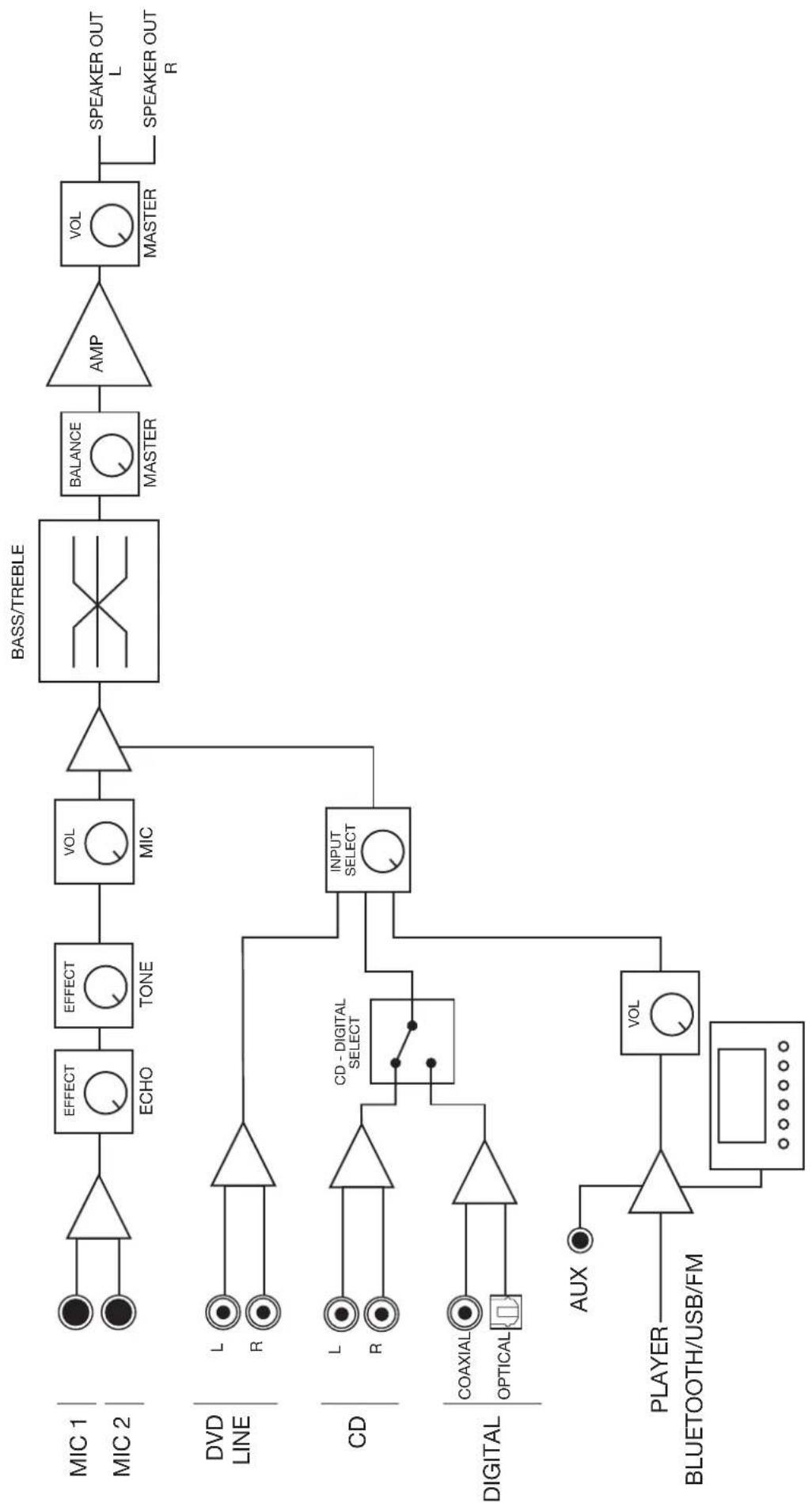


    T["DVD LINE"] --> U["L"]
    T --> V["R"]

    W["CD"] --> X["L"]
    W --> Y["R"]

    Z["DIGITAL"] --> AA["COAXIAL"]
    Z --> AB["OPTICAL"]

    AC["AUX"] --> AD["PLAYER"]
    AE["BLUETOOTH/USB/FM"] --> AF["VOL"]

    AG["CD - DIGITAL SELECT"] --> AH["INPUT SELECT"]
    AH --> AI["NOT"]

    AJ["Speaker OUT L"] --> AK["SPEAKER OUT R"]

SPÉCIFICATIONS TECHNIQUES

	AS-6060
CARACTÉRISTIQUES A	Amplificateur stéréo Hi-Fi.Récepteur Bluetooth 5.0.Reproducteur USB.Radio FM.Entrées de microphone avec écho.Panneau en aluminium.Commande à distance pour reproducteur.
PUISSANCE 60 + 60 W RMS à 4 Ω
RÉPONSE 20-20.000 Hz
RAPPORT SIGNAL/BRUIT	>85 dB
DISTORSION Harmonica : < 0'5% à 1 kHz
ENTRÉES 3 entrées stéréo : DVD/AUX/CD, 2 x RCA 17.000 Ω 300 mV RMS1 auxiliaire stéréo, jack 3'5 mm, 15.000 Ω 300 mV RMS sur panneau avant1 audio numérique, TOSLINK et RCA2 micros équilibrés, jack 6'3 mm 900 Ω 9 mV RMS
SORTIES Hauts-parleurs :Main L/R, 4-16 Ω terminaux filetés ou bananes
PROTECTIONS Température, court-circuit et surcharge
ALIMENTATION 230 V CA, 350 W
DIMENSIONS 330 x 92 x	276 mm profondeur
ACCÉSSOIRES Câble de	antenne FMPiles pour commande à distance

Déclaration UE de conformité simplifiée

FONESTAR SISTEMAS S. A. déclare que l'amplificateur stéréo Hi-Fi AS-6060 est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :
