AS6060 - Recepteur FoneStar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador estéreo Hi-Fi / Receptor
Marca	FoneStar
Modelo	AS6060
Dimensiones (An x Al x Pr)	330 x 92 x 276 mm
Alimentación	230 V CA, 350 W
Potencia de salida	60 + 60 W RMS a 4 Ω
Respuesta en frecuencia	20 - 20 000 Hz
Relación señal/ruido	>85 dB
Distorsión armónica	<0,5 % a 1 kHz
Entradas de audio	3 entradas estéreo RCA (DVD, LINE, CD), 1 entrada auxiliar Jack de 3,5 mm, 1 entrada digital óptica (Toslink) y coaxial (RCA), 2 entradas de micrófono Jack de 6,3 mm balanceadas
Salidas de altavoces	Bornes de tornillo o banana para altavoces L/R, 4-16 Ω
Funciones principales	Receptor Bluetooth 5.0, lector USB, sintonizador FM, karaoke con eco, panel frontal de aluminio cepillado, pantalla LCD, mando a distancia
Protecciones	Temperatura, cortocircuito, sobrecarga
Accesorios incluidos	Cable de antena FM, pilas para el mando a distancia
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No use productos abrasivos.
Seguridad	Use altavoces con una impedancia entre 4 y 16 Ω. Asegure una ventilación suficiente.

Preguntas frecuentes - AS6060 FoneStar

¿Cómo conectar mi smartphone por Bluetooth?

Seleccione el modo Bluetooth: gire el selector de entrada a MP3/AUX/FM/* y luego presione MODE hasta que aparezca BLUE. Abra los ajustes de Bluetooth de su smartphone, busque 'FONESTAR' y empareje. El amplificador emite 3 tonos para confirmar.

¿Cómo usar la radio FM?

Conecte la antena FM suministrada en la parte trasera. Gire el selector de entrada a MP3/AUX/FM/*, presione MODE hasta que aparezca una frecuencia. Realice una búsqueda automática manteniendo presionado ▶II. Use ◄◄/►► para seleccionar las estaciones memorizadas.

¿Cómo conectar un micrófono?

Conecte un micrófono con conector Jack de 6,3 mm balanceado en las entradas MIC 1 o MIC 2 en la parte trasera. Use los controles MIC VOL, MIC TONE y ECHO para ajustar el volumen, la ecualización y el efecto de reverberación.

¿Qué hacer si no sale sonido por los altavoces?

Verifique que el amplificador esté encendido, que el volumen principal no esté al mínimo, que la fuente de audio esté seleccionada correctamente (DVD, LINE, CD, etc.) y que los altavoces estén bien conectados. Asegúrese de que la impedancia de los altavoces esté entre 4 y 16 Ω.

¿Cómo reproducir archivos de audio vía USB?

Inserte una memoria USB en el puerto frontal. Gire el selector de entrada a MP3/AUX/FM/* y presione MODE hasta que aparezca USB. La reproducción comienza automáticamente. Use los botones de control para navegar.

¿Cómo ajustar los graves y los agudos?

Use los potenciómetros BASS (graves) y TREBLE (agudos) en el panel frontal. Gire a la derecha para aumentar, a la izquierda para disminuir.

¿Cómo usar la función de karaoke?

Conecte un micrófono, seleccione una fuente de audio (lector USB, Bluetooth, etc.). Ajuste el volumen del micrófono con MIC VOL y el efecto de eco con ECHO. La música y el micrófono se reproducen simultáneamente.

¿Cómo seleccionar las diferentes entradas?

Gire el selector de entrada (INPUT SELECTOR) en el panel frontal: DVD, LINE, CD (o DIGITAL) para las entradas correspondientes. Para el reproductor interno (Bluetooth, USB, FM, AUX), colóquelo en MP3/AUX/FM/* y elija el modo con MODE.

¿Cuál es la potencia máxima del amplificador?

La potencia de salida es de 60 + 60 W RMS a 4 Ω, es decir, 120 W RMS en total.

¿Cómo limpiar el aparato?

Desconecte el aparato y límpielo con un paño suave y seco. No use disolventes ni productos abrasivos. Evite que entre líquido en el interior.

MANUAL DE USUARIO AS6060 FoneStar

• Nuevo amplificador con diseño exclusivo de FONESTAR, gran fiabilidad y precisión durante la reproducción.
• Un acabado excepcional con un frontal de aluminio cepillado y pantalla LCD de alto contraste y visibilidad.
• Diseño elegante y práctico, integrable en cualquier mobiliario, ya sea para uso doméstico o profesional.
• Multitud de opciones de reproducción (Bluetooth ^® , USB y FM) y entradas de audio que lo hacen muy versátil y adaptable.
• Dos entradas de micrófonos para usarlo como Karaoke y cantar sobre tus canciones preferidas.

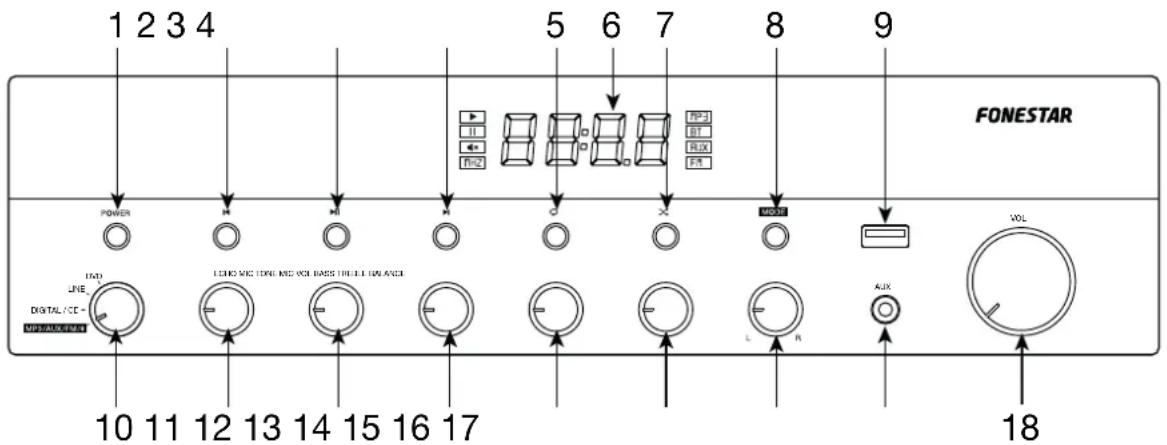

CONTROLES Y FUNCIONES PANEL FRONTAL

1.- POWER: botón de encendido/apagado del amplificador.
2.- K: pulsación larga disminuye volumen del reproductor. Una pulsación corta, en modo Bluetooth o USB pasa a la anterior pista de audio; en modo FM pasa a la frecuencia memorizada anterior.
3.- ▶II: en modo Bluetooth o USB inicia/pausa la reproducción de audio; en modo FM, realiza la memorización automática de todas las frecuencias que se detectan con una calidad de señal suficiente.
4.- ▶: pulsación larga aumenta volumen del reproductor. Una pulsación corta, en modo Bluetooth o USB pasa a la siguiente pista de audio; en modo FM pasa a la frecuencia memorizada siguiente.
5.- ☑: en modo USB, permite seleccionar el modo de repetición: ONE (UNA) O ALL (TODO).
6.- Pantalla de información del reproductor.
7.- ✗: en modo USB, activa la reproducción aleatoria (RAND).
8.- MODE: pulsaciones cortas de este botón permite cambiar el modo en el reproductor para elegir la fuente de audio deseada: Bluetooth, auxiliar, radio FM o dispositivo USB, siempre que el selector de entrada esté en la posición MP3/AUX/FM/*.
9.- Puerto USB para la reproducción de archivos de audio.
10.- Control de selección de la entrada a reproducir: entradas de línea del panel posterior (LINE y DVD), entradas digitales o de línea (DIGITAL - CD) o el reproductor (MP3/AUX/FM/★).
11.- ECHO: control que añade un efecto eco o de reverberación sobre la señal de los micrófonos MIC 1 y MIC 2.
12.- MIC TONE: ajusta la ecualización de las señales MIC 1 y MIC 2, permitiendo realizar o atenuar frecuencias para mejorar el sonido.
13.- MIC VOL: control que regula el volumen de las entradas de micrófono MIC 1 y MIC 2.
14.- BASS: atenúa/refuerza las frecuencias graves.
15.- TREBLE: atenúa/refuerza las frecuencias agudas.
16.- BALANCE: permite ajustar el sonido para obtener un resultado equilibrado dando más énfasis al canal L o R en la señal de salida.
17.- AUX: entrada auxiliar estéreo para la conexión de dispositivos de audio como teléfonos, ordenadores, etc. Conector jack 3'5 mm estéreo.
18.- VOL: control de volumen de la salida de altavoces.

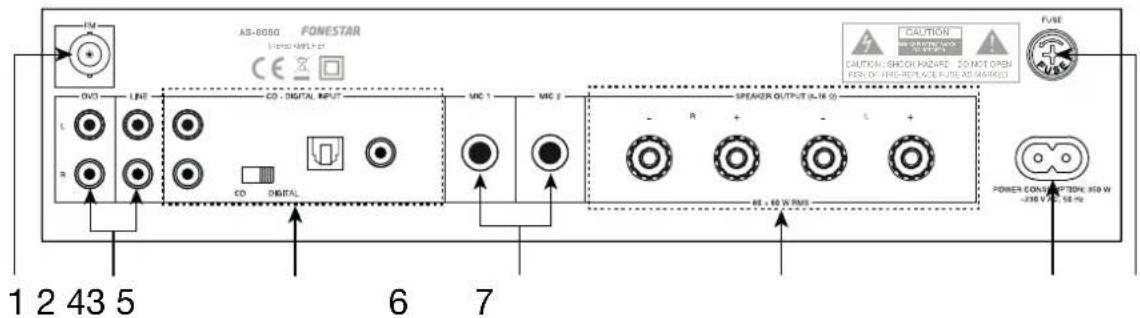

PANEL TRASERO

1.- FM: entrada de antena para el sintonizador digital FM.

2.- DVD, LINE, CD: entradas de línea estéreo para la conexión de dispositivos de audio como mesas de mezclas, ordenadores, reproductores, etc. Conectores 2 x RCA. Para reproducir una de estas entradas será necesario colocar el selector de entrada en la posición correspondiente DVD, LINE o CD.

3.- CD - DIGITAL INPUT: entradas analógica y digitales con selector. Para reproducir una de estas entradas será necesario colocar el selector de entrada en la posición correspondiente DIGITAL/CD y el selector de estas entradas en CD.

a.- Entrada de línea estéreo para la conexión de dispositivos de audio como mesas de mezclas, ordenadores, reproductores, etc. Conectores 2 x RCA.

b.- Selector de la entrada CD - DIGITAL INPUT. En la posición CD habilita la entrada digital 2 x RCA y en la posición DIGITAL habilita las entradas digitales óptica (Toslink) y coaxial (RCA).

c.- Entradas digitales para la conexión de dispositivos de audio como televisores, ordenadores, reproductores, etc. Conectores Toslink y RCA. La entrada óptica tiene prioridad sobre la coaxial al encender el equipo, siempre que ambas entradas tengan señal; sino, se reproducirá la entrada que tenga señal.

4.- MIC 1, MIC 2: entradas de micrófono, conectores jack 6'3 mm balanceado.

5.- SPEAKER OUTPUT: salida estéreo de 60 + 60 W RMS para la conexión de altavoces de baja impedancia 4-16 Ω. Terminales roscados o bananas.

6.- Zócalo de alimentación CA.

7.- FUSE: portafusibles.

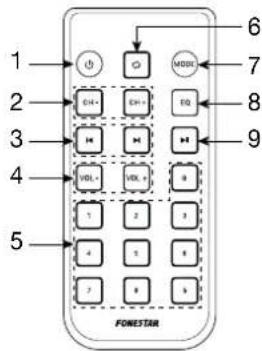

MANDO A DISTANCIA DEL REPRODUCTOR

1.- ⏻: botón de encendido/StandBy del reproductor.

2.- CH-/CH+: en modo radio, una pulsación corta permite pasar a la anterior/siguiente emisora memorizada.

3.- 🖱️: en modo Bluetooth, USB y SD, permite pasar a la anterior/siguiente pista de audio; en modo radio, una pulsación corta permite hacer un ajuste fino decrementando/incrementando la frecuencia en 0'1 MHz.

4.- VOL-/VOL+: permiten aumentar/disminuir el volumen del reproductor.

5.- 0-9: botones numéricos. En modo USB, selección directa para reproducir una pista de audio determinada. En modo radio, permiten seleccionar las emisoras almacenadas en la memoria.

6.- ☑: en modo USB, permite seleccionar el modo de repetición: RAND (ALEATORIO), ONE (UNA) O ALL (TODO).

7.- MODE: permite cambiar de modo de funcionamiento entre: Bluetooth, USB, AUX y radio FM.

8.- EQ: en modo Bluetooth o USB permite cambiar entre las diferentes ecualizaciones existentes (EQ 0-5).

9.- ▶II: en modo Bluetooth o USB inicia/pausa la reproducción de audio; en modo FM, realiza la memorización automática de todas las frecuencias que se detectan con una calidad de señal suficiente; en modo AUX, silencia la salida del audio.

FUNCIONAMIENTO

PRIORIDAD DE LAS ENTRADAS

Las entradas de micrófono MIC 1 y MIC 2 se reproducirán siempre, independientemente de la fuente seleccionada. Ambas entradas de micrófono disponen de un control de volumen y 2 controles de efectos. Estas entradas de micrófono se reproducen junto a la fuente de audio seleccionada sin atenuarla.

REPRODUCTOR

Para reproducir el audio por Bluetooth, del dispositivo USB, la entrada AUX o del sintonizador de radio FM deberá seleccionar el reproductor como fuente de audio colocando el control en la posición MP3/AUX/FM/\$. A continuación, deberá seleccionar el modo mediante el botón MODE.

MODO Bluetooth

- Seleccione el modo Bluetooth. La pantalla mostrará BLUE.

- Abra la pantalla de configuración de Bluetooth de su smartphone o tablet para vincular el amplificador. Busque y seleccione el dispositivo FONESTAR y vincúlese a él. El amplificador reproducirá un 3 tonos.

NOTA: este amplificador recuerda el último dispositivo conectado. Por lo que, si es el mismo dispositivo, no necesitará realizar este el proceso de vinculación.

- Seleccione la música en su smartphone/tablet e inicie la reproducción.

- Asegúrese de que su smartphone/tablet tiene un volumen suficiente para poder ser escuchado a través de los altavoces. De este modo, podrá controlar el volumen desde el propio amplificador con posterioridad sin tener que manipular ningún otro equipo.

- Pulse ▶/□para cambiar de canción o ▶/□para detener/reanudar la reproducción.

NOTA: este modo le permite cambiar la ecualización.

MODO USB

- Seleccione el modo USB si el dispositivo USB ya está insertado o inserte el dispositivo para activar el modo automáticamente. La pantalla mostrará 4 dígitos con el número de pista (0001) y después el tiempo de reproducción (00:00).

- Pulse ▶/▶para cambiar de canción o ▶/▶para detener/reanudar la reproducción.

NOTA: este modo le permite cambiar el modo de reproducción y la ecualización.

MODO AUX

- Conecte el dispositivo mediante la entrada estéreo AUX (en el frontal del equipo) y seleccione el modo AUX. La pantalla mostrará AUX.

- Active el dispositivo de audio (reproductor, mesa de mezclas, PC, smartphone, etc.) conectado e inicie la reproducción.

- Asegúrese de que la señal de su dispositivo de audio tiene un volumen suficiente para poder ser escuchado a través de los altavoces. De este modo, podrá controlar el volumen desde el propio amplificador con posterioridad sin tener que manipular ningún otro equipo.

MODO FM

- Seleccione el modo FM. La pantalla mostrará la frecuencia sintonizada (00.0).

NOTA: para utilizar este modo deberá conectar una antena en el panel posterior FM.

- Realice una sintonización automática de las emisoras para empezar a utilizar este modo realizando una pulsación larga del botón ▶II.

- Una vez haya terminado podrá seleccionar la emisora que desee escuchar entre las sintonizadas con K/Men el panel frontal o CH-/CH+ del mando a distancia.

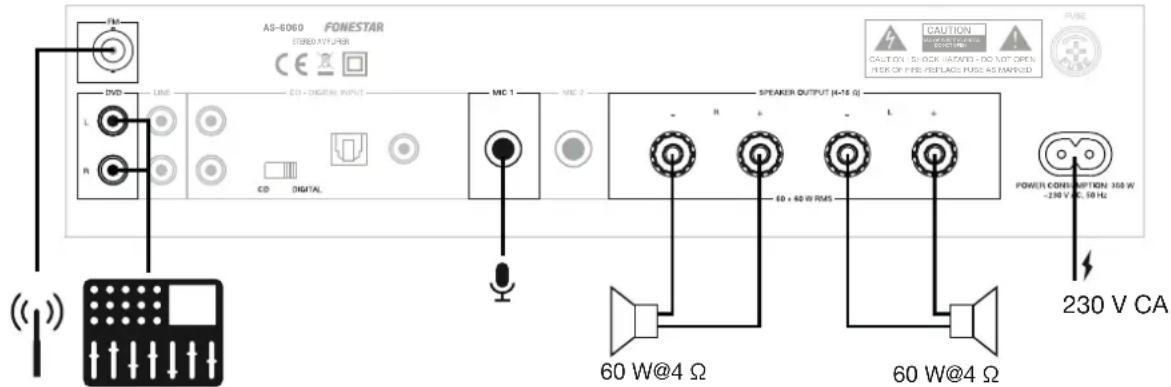

CONEXIÓN

IMPORTANTE: refrigere el amplificador correctamente. Para ello, asegúrese que el lugar donde está instalado tiene acceso a un flujo de aire y que las ranuras del chasis están libres de obstáculos.

- Con el amplificador apagado conecte todas las fuentes de audio. Si va a hacer uso del sintonizador FM se recomienda conectar una antena de recepción FM.

- Conecte los altavoces de baja impedancia a la salida de altavoces.

IMPORTANTE: para un correcto funcionamiento y aprovechamiento de las prestaciones del equipo utilice la potencia, impedancia y límites de frecuencia adecuados. Antes de proceder a la conexión con otros equipos tenga en cuenta las condiciones necesarias en una instalación de BAJA IMPEDANCIA. Puede encontrar más información en:

fonestar.com/downloads/install_fonestar_es.pdf

- Revise que los controles de volumen y ganancia están al mínimo, conecte el amplificador a la alimentación.

• Encienda el amplificador.
• Seleccione la entrada de audio en el selector: DVD, LINE, DIGITAL/CD o MP3/AUX/FM/ * Si selecciona esta última, a continuación seleccione el modo de funcionamiento del reproductor mediante el botón MODE.
• Por último, regule todos los controles de volumen, ecualización (BASS y TREBLE) y BALANCE.

ESPECIFICACIONES TÉCNICAS

	AS-6060
CARACTERÍSTICAS Amplificador estéreo Hi-Fi.Receptor Bluetooth 5.0.Reproductor USB.Radio FM.Entradas de micrófono con eco.Entrada de audio digital para conectar TV.Panel de aluminio.Mando a distancia para reproductor.
POTENCIA 60 + 60 W RMS a 4 Ω
RESPUESTA 20-20.000 Hz
RELACIÓN SEÑAL/RUIDO	>85 dB
DISTORSIÓN Armónica:	< 0'5% a 1 kHz
ENTRADAS 3 auxiliares estéreo: DVD/AUX/CD, 2 x RCA, 17.000 Ω 300 mV RMS1 auxiliar estéreo, jack 3'5 mm, 15.000 Ω 300 mV RMS en panel frontal1 audio digital, TOSLINK y RCA2 micros balanceados, jack 6'3 mm, 900 Ω 9 mV RMS
SALIDAS Altavoces:	Main L/R, 4-16 Ω terminales roscados o bananas
PROTECCIONES Temperatura, cortocircuito y sobrecarga
ALIMENTACIÓN 230 V CA, 350 W
MEDIDAS 330 x 92 x 276 mm fondo
ACCESORIOS Cable de antena FMPilas para el mando a distancia

ES

DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA

Por la presente, FONESTAR SISTEMAS S.A. declara que el amplificador estéreo Hi-Fi AS-6060 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente:
