MultiSync ME651MPi4 - Monitor NEC - Manual de utilização gratuito

Tipo de produto	Monitor profissional LCD
Marca	NEC
Modelo	MultiSync ME651MPi4
Tamanho da tela	65 polegadas (diagonal)
Resolução nativa	3840 x 2160 (4K UHD)
Luminosidade	500 cd/m²
Taxa de contraste	4000:1
Ângulo de visão	178° horizontal / 178° vertical
Tipo de painel	IPS
Alimentação	100-240 V CA, 50/60 Hz
Consumo de energia (típico)	230 W
Consumo em espera	Menos de 0,5 W
Dimensões (sem suporte)	1462 x 840 x 71 mm
Peso (sem suporte)	42 kg
Funções principais	Exibição digital, modo paisagem/retrato, funcionamento 24/7, menu OSD, compatibilidade HDCP
Conexões	2 x HDMI, 1 x DisplayPort, 1 x USB, 1 x LAN, 1 x saída de áudio, 1 x RS-232
Manutenção e limpeza	Limpar os orifícios de ventilação pelo menos uma vez por mês; limpar a tela com um pano macio e seco
Segurança	Instalação em superfície estável, fixação na parede recomendada, não obstruir as aberturas de ventilação, usar um cabo de segurança
Peças sobressalentes e reparabilidade	Contatar um revendedor autorizado; não abrir o invólucro
Informações gerais	Garantia de acordo com o país de compra; manutenção apenas no país de compra
Acessórios incluídos	Cabo de alimentação, controle remoto (pilhas AAA), manual de instalação
Número de pessoas para o transporte	4 pessoas ou mais

Perguntas frequentes - MultiSync ME651MPi4 NEC

Como instalar o monitor com segurança?

Instale o monitor em uma superfície estável e suficientemente robusta para suportar seu peso. Use um suporte ou acessório de montagem recomendado. Para evitar quedas, fixe o monitor na parede com um cordão ou corrente. Nunca coloque o monitor em um móvel instável ou inclinado.

Posso fixar o monitor na parede?

Sim, você pode fixar o monitor na parede usando um suporte de montagem adequado. Certifique-se de que a parede pode suportar o peso do monitor (cerca de 42 kg). Siga as instruções do suporte de montagem e use as fixações apropriadas.

O que fazer em caso de fumaça, odor ou ruído anormal?

Desligue imediatamente o monitor, desconecte o cabo de alimentação da tomada e contate seu revendedor para reparo. Nunca tente consertar o aparelho você mesmo.

Como limpar a tela?

Desligue o monitor e desconecte-o. Limpe suavemente a tela com um pano macio e seco. Não use produtos químicos ou sprays inflamáveis. Limpe os orifícios de ventilação na parte traseira pelo menos uma vez por mês com um aspirador de pó.

Como instalar as pilhas do controle remoto?

Remova a tampa do compartimento de pilhas. Insira duas pilhas AAA de 1,5 V respeitando as polaridades (+ e -). Recoloque a tampa. Não misture pilhas novas com usadas ou de marcas diferentes.

O que fazer se a tela não ligar?

Verifique se o cabo de alimentação está corretamente conectado ao monitor e a uma tomada funcional. Certifique-se de que o interruptor de alimentação principal está na posição ligado. Se o problema persistir, contate um técnico qualificado.

Como conectar um periférico HDMI?

Desligue o monitor e o periférico. Conecte um cabo HDMI blindado entre o periférico e uma das entradas HDMI do monitor. Ligue primeiro o monitor, depois o periférico. Selecione a entrada HDMI correspondente através do menu OSD ou do controle remoto.

Posso usar o monitor na orientação retrato?

Sim, o monitor pode ser usado na orientação retrato. Certifique-se de usar um suporte de montagem compatível com VESA que permita a rotação. Consulte o manual do suporte para instruções de montagem.

Onde encontrar peças de reposição?

Contate seu revendedor autorizado NEC ou o serviço ao cliente. Não tente reparar ou substituir peças você mesmo. A garantia pode ser anulada em caso de abertura do invólucro.

Qual é o consumo em espera?

O consumo em espera é inferior a 0,5 W. Para economia máxima de energia, desconecte o monitor se não for usá-lo por um longo período.

MANUAL DE UTILIZADOR MultiSync ME651MPi4 NEC

Manual de configuração

Manual de instalare

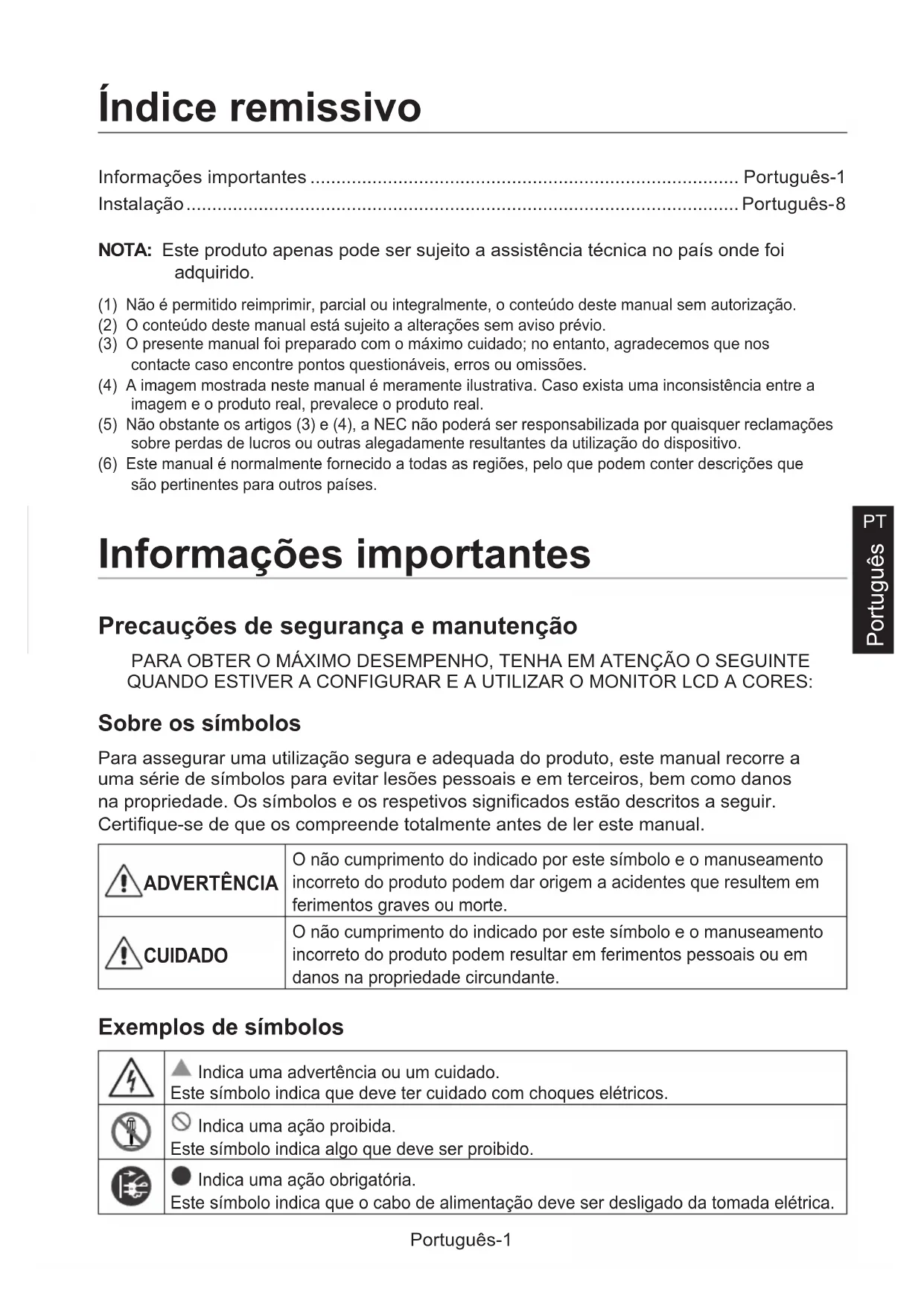

Informações importantes.... Português-1

Instalação....Português-8

NOTA: Este produto apenas pode ser sujeito a assistência técnica no país onde foi adquirido.

(1) Não é permitido reimprimir, parcial ou integralmente, o conteúdo deste manual sem autorização.
(2) O conteúdo deste manual está sujeito a alterações sem aviso prévio.
(3) O presente manual foi preparado com o máximo cuidado; no entanto, agradecemos que nos contacte caso encontre pontos questionáveis, erros ou omissões.
(4) A imagem mostrada neste manual é meramente ilustrativa. Caso exista uma inconsistência entre a imagem e o produto real, prevalece o produto real.
(5) Não obstante os artigos (3) e (4), a NEC não poderá ser responsabilizada por quaisquer reclamações sobre perdas de lucros ou outras alegadamente resultantes da utilização do dispositivo.
(6) Este manual é normalmente fornecido a todas as regiões, pelo que podem conter descrições que são pertinentes para outros países.

Informações importantes

Precauções de segurança e manutenção

PARA OBTER O MÁXIMO DESEMPENHO, TENHA EM ATENÇÃO O SEGUINTE QUANDO ESTIVER A CONFIGURAR E A UTILIZAR O MONITOR LCD A CORES:

Sobre os símbolos

Para assegurar uma utilização segura e adequada do produto, este manual recorre a uma série de símbolos para evitar lesões pessoais e em terceiros, bem como danos na propriedade. Os símbolos e os respetivos significados estão descritos a seguir.

Certifique-se de que os compreende totalmente antes de ler este manual.

ADVERTÊNCIA	O não cumprimento do indicado por este símbolo e o manuseamento incorreto do produto podem dar origem a acidentes que resultem em ferimentos graves ou morte.
CUIDADO	O não cumprimento do indicado por este símbolo e o manuseamento incorreto do produto podem resultar em ferimentos pessoais ou em danos na propriedade circundante.

Exemplos de símbolos

	▲ Indica uma advertência ou um cuidado.Este símbolo indica que deve ter cuidado com choques elétricos.
	⊗ Indica uma ação proibida.Este símbolo indica algo que deve ser proibido.
	● Indica uma ação obrigatória.Este símbolo indica que o cabo de alimentação deve ser desligado da tomada elétrica.

1	DESLIGAR O CABO DE ALIMENTAÇÃO	Desligue o cabo de alimentação se o produto ficar avariado.Se o produto começar a emitir fumo ou odores ou sons estranhos, ou se o produto tiver sofrido uma queda ou a estrutura estiver partida, desligue a corrente do produto e, em seguida, desligue o cabo de alimentação da tomada elétrica. O não cumprimento desta regra poderá resultar não só num incêndio ou choque elétrico, como também numa deficiência visual. Contacte o seu revendedor para solicitar a reparação.Nunca tente reparar o produto de forma autónoma. Essa ação é perigosa.
2		Não abra nem remova a estrutura do produto.Não desmonte o produto.O produto contém áreas de alta tensão. A abertura ou remoção de tampas do produto ou a modificação do mesmo pode expor o utilizador a choques elétricos, incêndio ou outros riscos.Encaminhe todos os pedidos de assistência técnica para o pessoal de assistência qualificado.
3		Não utilize o produto se apresentar danos estruturais.Caso detete quaisquer danos estruturais, como rachas ou uma oscilação anormal, encaminhe os pedidos de assistência técnica para o pessoal de assistência qualificado. Se o produto for usado nestas condições, o mesmo poderá cair ou causar lesões pessoais.
4		Manuseie o cabo de alimentação com cuidado. Danificar o cabo pode resultar num incêndio ou choque elétrico.Não coloque objetos pesados sobre o cabo.Não coloque o cabo sob o produto.Não cubra o cabo com um tapete, etc.Não arranhe nem modifique o cabo.Não dobre, torça nem puxe o cabo com força excessiva.Não aplique calor no cabo.Na eventualidade de o cabo ficar danificado (fios elétricos expostos, fios partidos, etc.), solicite a substituição do mesmo junto do seu revendedor.
5		Não toque na ficha elétrica se ouvir trovoada. Essa ação pode resultar num choque elétrico.
6		Utilize o cabo de alimentação fornecido com este produto de acordo com a tabela de cabos de alimentação.Caso não tenha sido fornecido um cabo de alimentação com este produto, contacte a NEC. Em todas as restantes situações, utilize o cabo de alimentação com o tipo de ficha correspondente à tomada elétrica disponível na localização do produto. O cabo de alimentação compatível é adequado à tensão CA da tomada elétrica e foi aprovado de acordo com as normas de segurança do país de compra, estando em conformidade com as mesmas.
__
7		Para uma instalação adequada, recomendamos vivamente que recorra a pessoal de assistência com formação.O não cumprimento dos procedimentos de instalação padrão pode resultar em danos no produto ou em ferimentos no utilizador ou instalador.
8		Instale o produto de acordo com a seguinte informação.Este produto não pode ser utilizado nem instalado sem o suporte para tampos de mesa ou outros acessórios de montagem para suporte.ME651: NÃO UTILIZE este produto no chão com o suporte para tampos de mesa. Utilize este produto sobre uma mesa ou com um acessório de montagem para suporte.Aquando do transporte, movimentação ou instalação do produto, recorra ao número de pessoas necessário para conseguir elevar o produto sem causar lesões pessoais nem danos no produto.Recomendamos duas ou mais pessoas para o ME431/ME501/ME551 e quatro ou mais pessoas para o ME651.Consulte as instruções incluídas com o equipamento de montagem opcional para obter informações detalhadas sobre a instalação ou remoção.Não cubra a ventilação no produto. A instalação inadequada do produto pode resultar em danos no produto, choque elétrico ou incêndio.Não instale o produto nos seguintes locais:Espaços mal ventilados.Perto de um radiador, outras fontes de calor ou com exposição à luz direta do sol.Areas de vibração contínua.Areas húmidas, poeirentas, com vapores ou óleos.Exterior.Ambiente de elevada temperatura onde a humidade muda rapidamente e é provável que ocorra condensação.Um teto ou parede que não seja suficientemente forte para suportar o produto e os acessórios de montagem.Não monte o produto invertido.
ADVERTÊNCIA
9		Evite derrubes ou quedas em caso de sismos ou outros choques. Para evitar lesões pessoais ou danos no produto causados por derrubes devido a sismos ou outros choques, certifique-se de que instala o produto num local estável e que toma medidas para evitar quedas.As medidas para impedir que caia ou se vire têm como objetivo reduzir o risco de ferimentos, mas não podem garantir a eficácia contra todos os terramotos.O produto pode virar-se, provocando ferimentos pessoais.Quando utilizar o produto com o suporte para tampos de mesa, prenda-o a uma parede utilizando um cabo ou uma correia com capacidade para suportar o peso do produto, para evitar a queda do mesmo. Aperte o cabo ou correia do produto utilizando os grampos e parafusos fornecidos com o produto ou o suporte para tampos de mesa. Dependendo do suporte para tampos de mesa, o suporte tem uma estrutura que previne contra quedas.Consulte o manual do suporte para tampos de mesa.Certifique-se de que remove o cabo ou correia da parede antes de mover o produto, para evitar ferimentos pessoais ou danos no produto.O produto pode cair provocando ferimentos pessoais.Não tente pendurar o produto utilizando fios de segurança de instalação.Instale o produto numa zona na parede ou no teto que seja suficientemente forte para suportar o peso do produto.Prepare o produto utilizando os acessórios de montagem, como o gancho, a cavilha de olhal ou as peças de suporte e, depois, prenda o produto com um fio de segurança. O fio de segurança não pode estar apertado.Antes de instalar, certifique-se de que os acessórios de montagem são suficientemente fortes para suportar o peso e o tamanho do produto.Perigo de estabilidade.O produto pode cair, causando lesões pessoais graves ou a morte. Para evitar lesões, este produto deve ser colocado em segurança no chão/parede de acordo com as instruções de instalação.
9		É possível evitar muitas lesões, especialmente em crianças, se forem tomadas precauções simples, como:Use SEMPRE bases ou métodos de instalação recomendados pelo fabricante do produto.Use SEMPRE mobiliário capaz de suportar o produto em segurança.Certifique-se SEMPRE de que o produto não está suspenso na extremidade do móvel de apoio.Informe SEMPRE as crianças sobre os perigos de subir para cima dos móveis para alcançar o produto ou os seus comandos.Encaminhe SEMPRE os fios e cabos ligados ao produto, para que estes não possam ser puxados, agarrados nem representem um risco de queda.NUNCA coloque um produto num local instável.NUNCA coloque o produto num móvel alto (por exemplo, armários ou estantes) sem fixar tanto o móvel como o produto a um apoio adequado.NUNCA coloque o produto sobre panos ou outros materiais que possam estar localizados entre o produto e o mobiliário de apoio.NUNCA coloque em cima do produto, ou do móvel em que o produto está colocado, artigos (como brinquedos e telecomandos) que possam induzir as crianças a subir.Se for necessário guardar o produto ou mudar a sua localização, deverá aplicar as mesmas considerações acima descritas.
10		Não coloque este produto numa base, mesa ou carrinho inclinado ou instável. Se o fizer, poderá provocar a queda do produto e causar lesões pessoais.
11		Não insira quaisquer objetos nas ranhuras da estrutura. Pode causar um choque elétrico, incêndio ou a falha do produto. Mantenha os objetos afastados das crianças e bebés.
12		Não derrame quaisquer líquidos sobre a estrutura nem use o produto próximo de água.Desligue imediatamente a alimentação e desligue o produto da tomada elétrica. Em seguida, encaminhe os pedidos de assistência técnica para o pessoal de assistência qualificado. Pode causar um choque elétrico ou iniciar um incêndio.
13		Não use vaporizadores de gases inflamáveis para remover poeiras quando limpar o produto. Se o fizer, poderá causar um incêndio.
14		Prenda a placa da opção em segurança.Certifique-se de que a placa da opção está presa em segurança, utilizando os parafusos originais para evitar que a placa da opção caia do produto. Uma placa da opção em queda pode expô-lo a perigos.
1		Manuseamento do cabo de alimentação.Manuseie o cabo de alimentação com cuidado. Danificar o cabo pode resultar num incêndio ou choque elétrico.Quando ligar o cabo de alimentação ao terminal de entrada CA do produto, certifique-se de que o conector está totalmente inserido.Prenda o cabo de alimentação ao produto apertando o parafuso e o grampo para evitar ligações soltas. (Força de aperto recomendada: 120 - 190 N•cm).Não ligue nem desligue o cabo de alimentação com as mãos molhadas.Quando ligar ou desligar o cabo de alimentação, puxe o cabo de alimentação segurando na respetiva ficha.Quando limpar o produto, por questões de segurança, desligue antecipadamente o cabo de alimentação da tomada elétrica.Limpe regularmente as poeiras do cabo de alimentação com recurso a um pano seco e macio.Antes de deslocar o produto, certifique-se de que o produto está desligado. Em seguida, retire o cabo de alimentação da tomada elétrica e verifique se todos os cabos que ligam o produto a outros dispositivos estão desligados.Quando não pretender usar o produto durante um longo período de tempo, desligue sempre o cabo de alimentação da tomada elétrica.Este equipamento foi concebido para ser utilizado com o cabo de alimentação ligado à terra. Se o cabo de alimentação não estiver ligado à terra, podem ocorrer choques elétricos. Certifique-se de que o cabo de alimentação está devidamente ligado à terra.
2		Não dobre o cabo de alimentação nem o cabo USB. Poderá acumular calor e causar um incêndio.
3		Não ligue a uma LAN com tensão excessiva.Se utilizar um cabo de LAN, não ligue a um dispositivo periférico com uma cablagem que possa ter tensão excessiva. A tensão excessiva na porta LAN pode provocar um choque elétrico.
4		Não suba para cima da mesa onde o produto está instalado.Não instale o produto numa mesa com rodas se estas não tiverem sido devidamente bloqueadas. O produto pode cair e causar danos no mesmo ou lesões pessoais.
5	[HYS7]	Instalação, remoção e ajuste de altura do suporte para tampos de mesa opcional.Quando instalar o suporte para tampos de mesa, manuseie a unidade com cuidado para evitar ficar com os dedos presos.A instalação do produto a uma altura errada pode fazer com que o produto se vire.Instale o produto a uma altura adequada para evitar ferimentos pessoais ou danos no produto.
CUIDADO
6		Não empurre nem suba para cima do produto. Não se agarre nem se pendure no produto.O produto pode cair e causar danos no mesmo ou lesões pessoais.
7		Não cause impactos na superfície do ecrã LCD, pois pode danificar fortemente o produto ou provocar lesões pessoais.
8		A utilização incorreta das pilhas pode resultar em fugas ou explosão.Insira as pilhas de forma a que os sinais (+) e (-) de cada uma corresponda aos sinais (+) e (-) indicadas no compartimento das pilhas.Não misture marcas de pilhas.Não combine pilhas novas com pilhas usadas. Isto pode encurtar a vida das mesmas ou provocar fugas de líquido.Retire imediatamente as pilhas gastas, para evitar fugas de ácido para dentro do compartimento das pilhas.Não toque no ácido exposto das pilhas, pode ferir a pele.A eliminação das pilhas pelo fogo ou num forno quente, bem como esmagando ou cortando mecanicamente a pilha, pode resultar em explosão.Deixar uma pilha num ambiente com uma temperatura extremamente elevada, ou sujeitá-la a uma pressão do ar extremamente baixa, pode resultar em explosão ou fugas do líquido ou gás inflamáveis.Contacte o fabricante ou as autoridades legais quando tiver de eliminar pilhas.
9		Adequado para fins de entretenimento em ambientes com iluminação controlada, para evitar perturbar os reflexos do ecrã.
10		Se a ventoinha de arrefecimento tiver de funcionar continuamente, recomendamos que limpe os orifícios de ventilação, pelo menos uma vez por mês. O incumprimento desta regra pode resultar em incêndio ou choque elétrico ou em danos no produto.
11		Para garantir a fiabilidade do produto, limpe os orifícios de ventilação na parte traseira da estrutura pelo menos uma vez por ano para remover poeiras e sujidades. O incumprimento desta regra pode resultar em incêndio ou choque elétrico ou em danos no produto.

Instalação

Quanto ao conteúdo da caixa, consulte a folha impressa com o conteúdo fornecida na caixa.

A garantia do produto não cobre danos provocados por uma instalação inadequada.

O não cumprimento destas recomendações pode resultar na anulação da garantia.

ADVERTÊNCIA: Consulte "ADVERTÊNCIA 7", "ADVERTÊNCIA 8" e "ADVERTÊNCIA 9".

O controlo remoto é alimentado por duas pilhas AAA de 1,5 V.

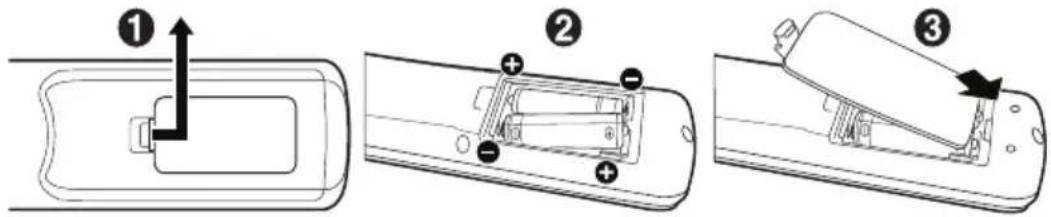

Instalar ou substituir as pilhas:

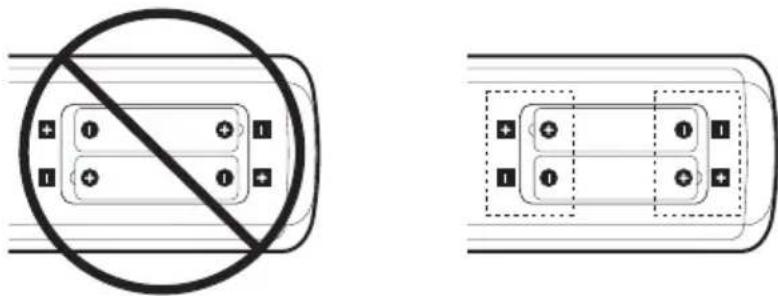

A NEC recomenda a seguinte utilização das pilhas:

⚠ CUIDADO: Consulte "CUIDADO 8".

NOTA: Se não for utilizar o controlo remoto durante um longo período de tempo, retire as pilhas.

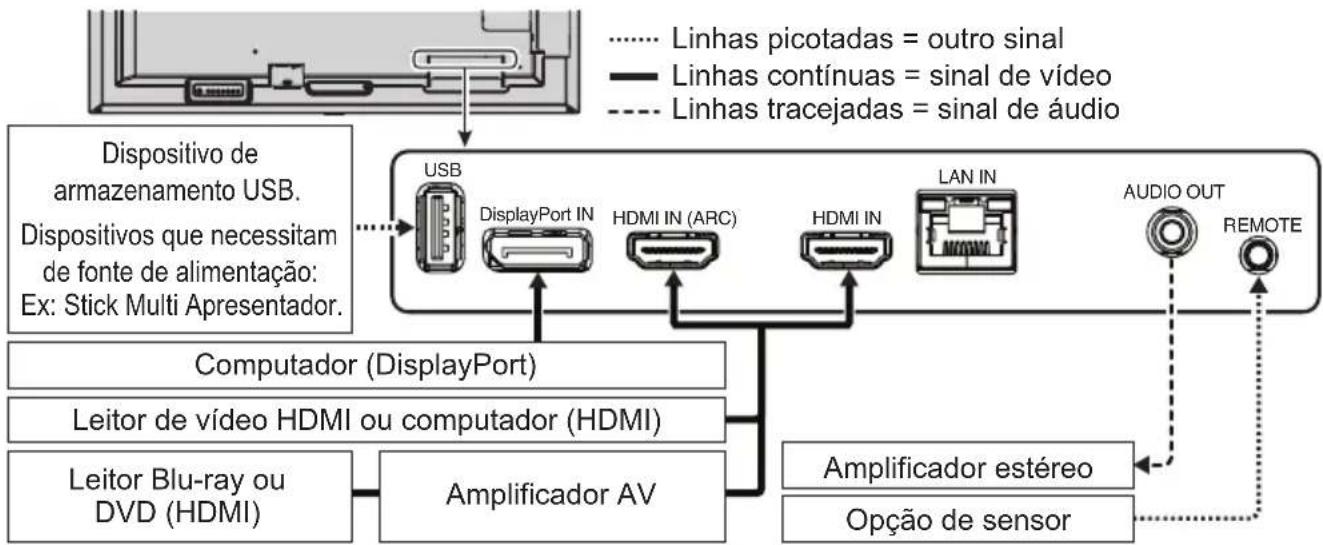

1. Ligar equipamento externo

- Para proteger o equipamento externo, desligue a alimentação geral antes de fazer as ligações.

Ligar a um televisor\*1

• O sistema de distribuição de cabos deve estar ligado à massa (terra) em conformidade com a ANSI/NFPA 70, o Código Elétrico Nacional (NEC), em especial a Secção 820.93, Ligação à Terra da Blindagem Externa Condutora de um Cabo Coaxial.
• A proteção do cabo coaxial tem de estar ligada à terra na instalação do edifício.

*1: O produto que adquiriu pode não ter esta funcionalidade.

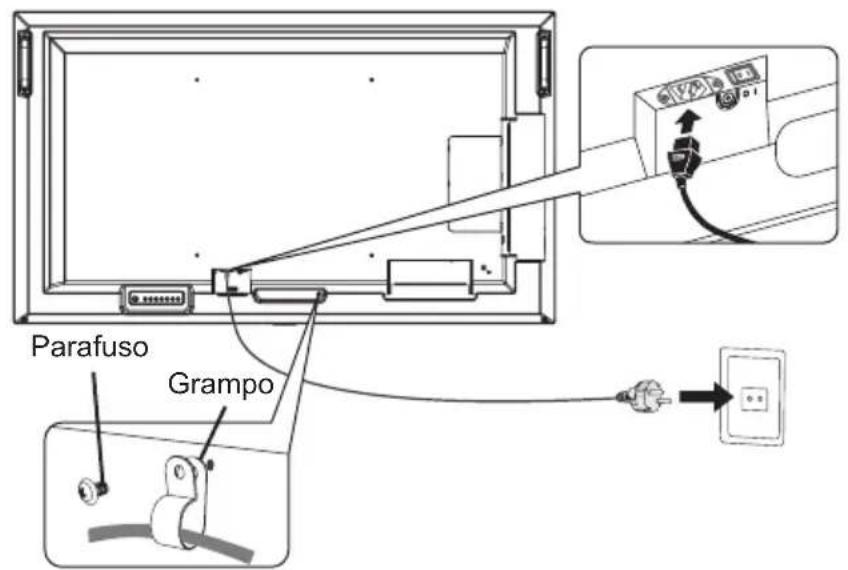

3. Ligue o cabo de alimentação fornecido

ADVERTÊNCIA: Consulte a secção “Informações importantes” para seleção adequada de um cabo de alimentação CA.

CUIDADO: Consulte "CUIDADO 1".

NOTA: • O monitor deve ser instalado junto a uma tomada de parede com acesso fácil.
- Certifique-se de que é fornecida energia suficiente ao monitor. Consulte a “Fonte de alimentação” nas especificações (consulte o Manual do Utilizador).

4. Informação sobre o cabo

CUIDADO: Utilize os cabos especificados fornecidos com este produto para não interferir com a receção de rádio e televisão.

Para USB, utilize um cabo de sinal blindado com núcleo em ferrite.

Para a HDMI e DisplayPort, utilize um cabo de sinal blindado.

A utilização de outros cabos e adaptadores pode causar interferência com a receção de rádio e televisão.

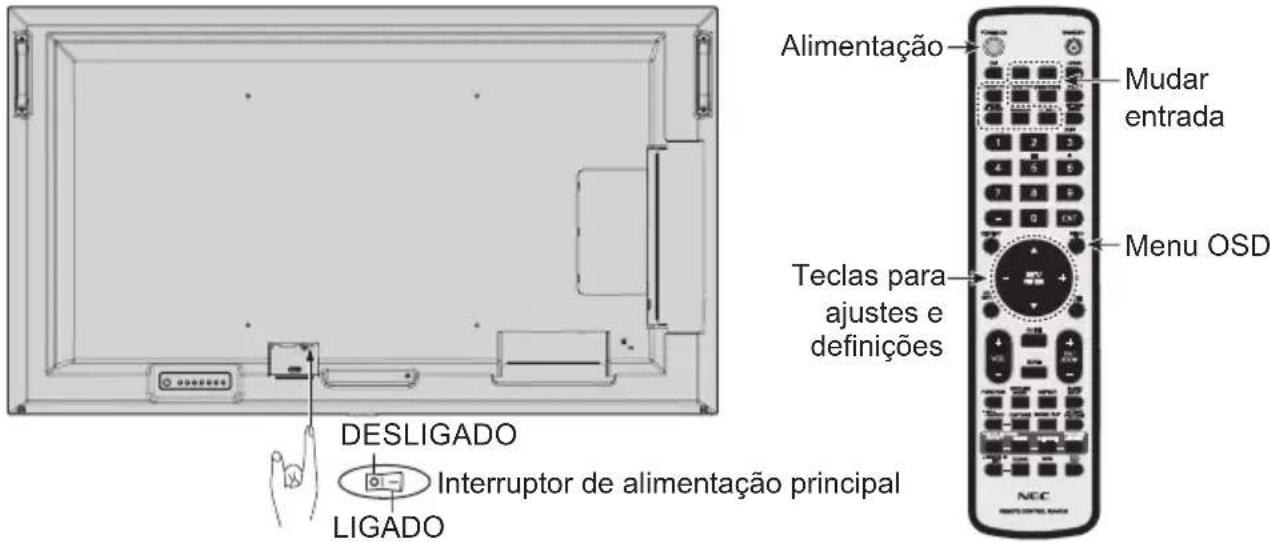

1. Ligue a alimentação para o monitor e para o equipamento externo.

Ligue primeiro a alimentação do monitor.

Interruptor de alimentação principal Controlo remoto sem fios

Alimentação Mudar entrada Teclas para ajustes e definições Menu OSD DESLIGADO Interruptor de alimentação principal LIGADO

Prevenção de quedas

CUIDADO: Consulte "ADVERTÊNCIA 7" e "ADVERTÊNCIA 9".

- Consulte o manual do suporte para tampos de mesa do ST-401 e ST-43M como “estrutura para prevenção de quedas”.

ME651 Cabo ou correia

Antes de prender o monitor à parede, certifique-se de que a parede consegue suportar o peso do monitor.

Marca REEE (Diretiva Europeia 2012/19/UE e alterações)

Eliminação do produto usado: Na União Europeia

A legislação de âmbito Europeu implementada em cada Estado-Membro requer que os produtos elétricos e eletrónicos usados e que incluam a marca (esquerda) devem ser eliminados separadamente dos desperdícios domésticos normais. Isto inclui monitores e acessórios elétricos, tais como cabos de sinal ou cabos de alimentação. Quando eliminar esses produtos, siga as orientações da autoridade local ou peça informações à loja onde adquiriu o produto. Se aplicável, também pode seguir a

legislação aplicável ou qualquer contrato que possa ter. A marca nos produtos elétricos e eletrónicos apenas é aplicável nos atuais Estados-Membro da União Europeia.

Fora da União Europeia

Caso pretenda eliminar produtos elétricos ou eletrónicos usados fora da União Europeia, contacte a autoridade local e peça informações sobre o método de eliminação correto.
