MultiSync ME651MPi4 - Monitors NEC - Bezmaksas lietošanas instrukcija

Produkta veids	Profesionāls LCD monitors
Zīmols	NEC
Modelis	MultiSync ME651MPi4
Ekrāna izmērs	65 collas (diagonāle)
Native izšķirtspēja	3840 x 2160 (4K UHD)
Spilgtums	500 cd/m²
Kontrasta attiecība	4000:1
Skata leņķis	178° horizontāli / 178° vertikāli
Paneļa tips	IPS
Barošana	100-240 V AC, 50/60 Hz
Elektroenerģijas patēriņš (tipiskais)	230 W
Patēriņš gaidīšanas režīmā	Mazāk par 0,5 W
Izmēri (bez statīva)	1462 x 840 x 71 mm
Svars (bez statīva)	42 kg
Galvenās funkcijas	Digitālais displejs, ainavas/portreta režīms, darbība 24/7, OSD izvēlne, HDCP saderība
Savienojumi	2 x HDMI, 1 x DisplayPort, 1 x USB, 1 x LAN, 1 x audio izeja, 1 x RS-232
Apkope un tīrīšana	Vēdināšanas atveres tīrīt vismaz reizi mēnesī; ekrānu noslaucīt ar mīkstu, sausu drānu
Drošība	Uzstādīšana uz stabilas virsmas, ieteicama sienas stiprināšana, neaizsprostot ventilācijas atveres, izmantot drošības kabeli
Rezerves daļas un remontējamība	Sazinieties ar pilnvarotu izplatītāju; neatveriet korpusu
Vispārīga informācija	Garantija atbilstoši iegādes valstij; apkope tikai iegādes valstī
Iekļautie piederumi	Strāvas vads, tālvadības pults (AAA baterijas), uzstādīšanas rokasgrāmata
Transportam nepieciešamo cilvēku skaits	4 vai vairāk cilvēki

Bieži uzdotie jautājumi - MultiSync ME651MPi4 NEC

Kā droši uzstādīt monitoru?

Novietojiet monitoru uz stabilas un pietiekami izturīgas virsmas, lai izturētu tā svaru. Izmantojiet ieteikto statīvu vai montāžas piederumu. Lai izvairītos no kritieniem, piestipriniet monitoru pie sienas ar trosi vai ķēdi. Nekad nenovietojiet monitoru uz nestabilas vai slīpas mēbeles.

Vai es varu piestiprināt monitoru pie sienas?

Jā, jūs varat piestiprināt monitoru pie sienas, izmantojot piemērotu montāžas statīvu. Pārliecinieties, ka siena var izturēt monitora svaru (apmēram 42 kg). Ievērojiet montāžas statīva norādījumus un izmantojiet atbilstošus stiprinājumus.

Ko darīt, ja parādās dūmi, smaka vai neparasts troksnis?

Nekavējoties izslēdziet monitoru, atvienojiet strāvas vadu no kontaktligzdas un sazinieties ar savu izplatītāju, lai veiktu remontu. Nekad nemēģiniet pats remontēt ierīci.

Kā tīrīt ekrānu?

Izslēdziet monitoru un atvienojiet to. Viegli noslaukiet ekrānu ar mīkstu, sausu drānu. Neizmantojiet ķīmiskas vielas vai uzliesmojošus aerosolus. Vēdināšanas atveres aizmugurē vismaz reizi mēnesī iztīriet ar putekļsūcēju.

Kā ievietot tālvadības pults baterijas?

Noņemiet bateriju nodalījuma vāciņu. Ievietojiet divas AAA 1,5 V baterijas, ievērojot polaritāti (+ un -). Uzlieciet vāciņu atpakaļ. Nejauciet jaunas baterijas ar lietotām vai dažādu zīmolu baterijām.

Ko darīt, ja ekrāns neieslēdzas?

Pārbaudiet, vai strāvas vads ir pareizi pievienots monitoram un strādājošai kontaktligzdai. Pārliecinieties, ka galvenais barošanas slēdzis ir ieslēgtā stāvoklī. Ja problēma turpinās, sazinieties ar kvalificētu tehniķi.

Kā pieslēgt HDMI ierīci?

Izslēdziet monitoru un ierīci. Pievienojiet ekranētu HDMI kabeli starp ierīci un vienu no monitora HDMI ieejām. Vispirms ieslēdziet monitoru, tad ierīci. Izvēlieties atbilstošo HDMI ieeju, izmantojot OSD izvēlni vai tālvadības pulti.

Vai es varu izmantot monitoru portreta orientācijā?

Jā, monitoru var izmantot portreta orientācijā. Pārliecinieties, ka izmantojat VESA saderīgu montāžas statīvu, kas ļauj pagriešanu. Skatiet statīva rokasgrāmatu, lai uzzinātu montāžas norādījumus.

Kur atrast rezerves daļas?

Sazinieties ar savu NEC pilnvaroto izplatītāju vai klientu apkalpošanas dienestu. Nemēģiniet pats remontēt vai nomainīt detaļas. Garantija var tikt atcelta, ja tiek atvērts korpuss.

Kāds ir patēriņš gaidīšanas režīmā?

Patēriņš gaidīšanas režīmā ir mazāks par 0,5 W. Lai maksimāli taupītu enerģiju, atvienojiet monitoru, ja to ilgstoši neizmantojat.

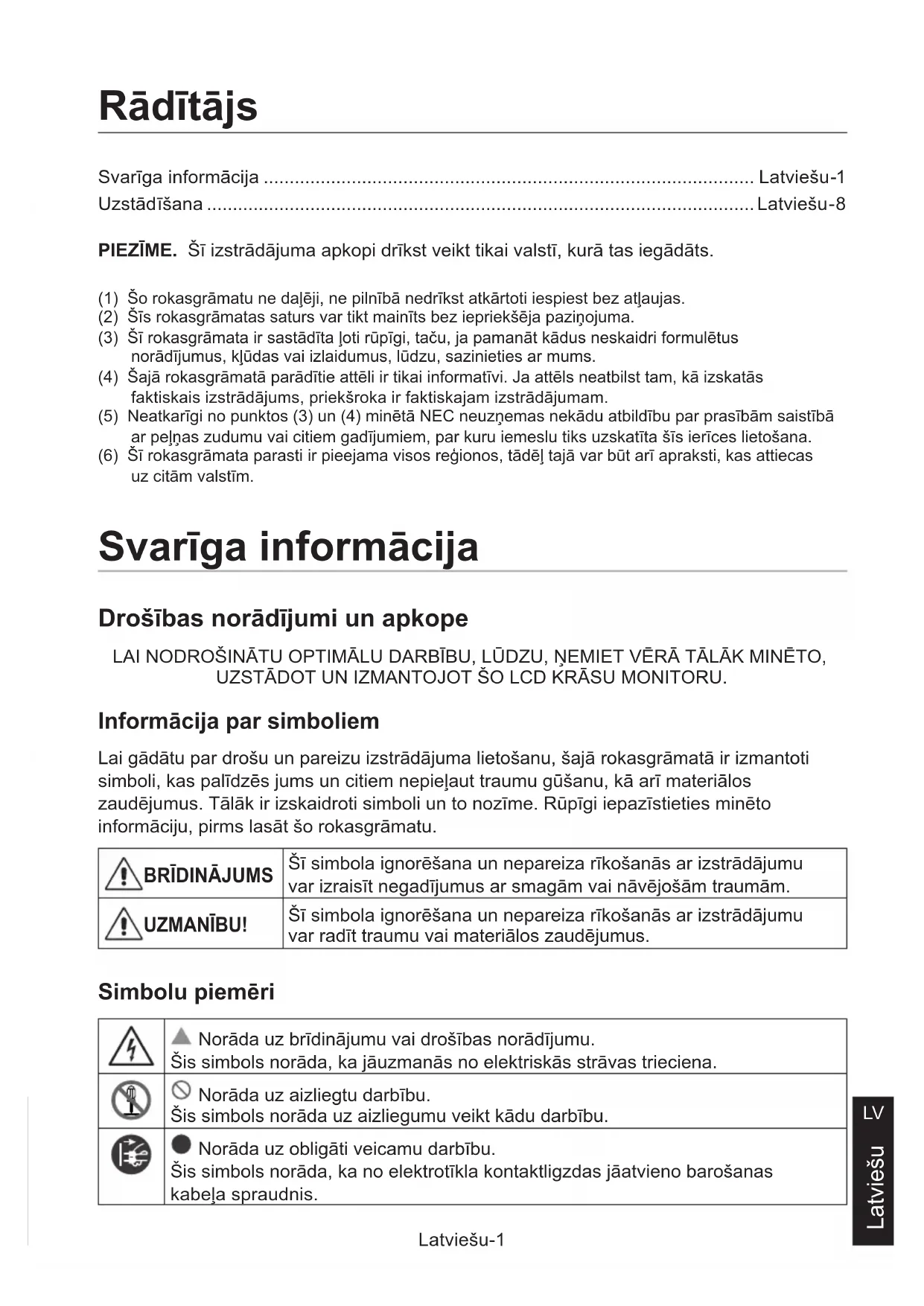

LIETOŠANAS INSTRUKCIJA MultiSync ME651MPi4 NEC

Uzstādīšanas rokasgrāmata

Svarīga informācija .... Latviešu-1

Uzstādīšana .... Latviešu-8

PIEZIME. Šī izstrādājuma apkopi drīkst veikt tikai valstī, kurā tas iegādāts.

(1) Šo rokasgrāmatu ne dalēji, ne pilnībā nedrīkst atkārtoti iespiest bez atļaujas.
(2) Šīs rokasgrāmatas saturs var tikt mainīts bez iepriekšēja paziņojuma.
(3) Šī rokasgrāmata ir sastādīta ħoti rūpīgi, taču, ja pamanāt kādus neskaidri formulētus norādījumus, klūdas vai izlaidumus, lūdzu, sazinieties ar mums.
(4) Šajā rokasgrāmatā parādītie attēli ir tikai informatīvi. Ja attēls neatbilst tam, kā izskatās faktiskais izstrādājums, priekšroka ir faktiskajam izstrādājumam.
(5) Neatkarīgi no punktos (3) un (4) minētā NEC neuzņemas nekādu atbildību par prasībām saistībā ar pelņas zudumu vai citiem gadījumiem, par kuru iemeslu tiks uzskatīta šīs ierīces lietošana.
(6) Šī rokasgrāmata parasti ir pieejama visos regionos, tādēl tajā var būt arī apraksti, kas attiecas uz citām valstīm.

Svarīga informācija

Drošības norādījumi un apkope

LAI NODROŠINĀTU OPTIMĀLU DARBĪBU, LŪDZU, ŝEMIET VĒRĀ TĀLĀK MINĒTO, UZSTĀDOT UN IZMANTOJOT ŠO LCD KRĀSU MONITORU.

Informācija par simboliem

Lai gādātu par drošu un pareizu izstrādājuma lietošanu, šajā rokasgrāmatā ir izmantoti simboli, kas palīdzēs jums un citiem nepieļaut traumu gūšanu, kā arī materiālos zaudējumus. Tālāk ir izskaidroti simboli un to nozīme. Rūpīgi iepazīstieties minēto informāciju, pirms lasāt šo rokasgrāmatu.

	BRĪDINĀJUMS	Šī simbola ignorēšana un nepareiza rīkošanās ar izstrādājumu var izraisīt negadījumus ar smagām vai nāvējošām traumām.
	UZMANĪBU!	Šī simbola ignorēšana un nepareiza rīkošanās ar izstrādājumu var radīt traumu vai materiālos zaudējumus.

Simbolu piemēri

	▲ Norāda uz brīdinājumu vai drošības norādījumu.Šis simbols norāda, ka jāuzmanās no elektriskās strāvas trieciena.
	⊗ Norāda uz aizliegtu darbību.Šis simbols norāda uz aizliegumu veikt kādu darbību.
	● Norāda uz obligāti veicamu darbību.Šis simbols norāda, ka no elektrotīkla kontaktligzdas jāatvieno barošanas kabeļa spraudnis.

1	ATVIENOJIET BAROŠANAS KABELI	Ja izstrādājums nedarbojas pareizi, atvienojiet barošanas kabeli.Ja no izstrādājuma izdalās dūmi, dīvains smārds vai skaņa vai ierīce ir nomesta, vai ir salūzis tās korpuss, izslēdziet ierīces barošanu un pēc tam atvienojiet no elektrotīkla kontaktligzdas barošanas kabeļa spraudni. Pretējā gadījumā iespējama ne tikai aizdegšanās vai var saņemt elektriskās strāvas triecienu, bet arī var tikt bojāta redze.Sazinieties ar izplatītāju, lai vienotos par remontu.Nekādā gadījumā necentieties remontēt izstrādājumu patstāvīgi. Tas ir bīstami!
2		Neatveriet un nenoņemiet izstrādājuma korpusu.Neizjauciet izstrādājumu.Izstrādājumā ir zonas ar augstu spriegumu. Atverot vai noņemot izstrādājuma pārsegus un pārveidojot izstrādājumu, var tikt saņemts elektriskās strāvas trieciens, iespējama aizdegšanās vai citi riski.Uzticiet visus apkopes darbus kvalificētiem apkopes darbiniekiem.
3		Nelietojiet izstrādājumu, ja tā konstrukcija ir bojāta.Ja konstatējat, ka ir radušies konstrukcijas bojājumi, piemēram, plaisas vai nedabiskas svārstības, sazinieties ar kvalificētiem apkopes darbiniekiem. Turpinot šāda izstrādājuma lietošanu, tas var nokrist vai radīt traumu.
4		Ar barošanas kabeli rīkojieties uzmanīgi. Bojāts kabelis var izraisīt aizdegšanos vai radīt elektriskās strāvas triecienu.Nenovietojiet uz kabeļa smagus priekšmetus.Nenovietojiet kabeli zem izstrādājuma.Nepārklājiet kabeli, piemēram, ar grīdsegu.Neskrāpējiet un nepārveidojiet kabeli.Nesalieciet, nesavijiet un nevelciet kabeli ar pārmērīgu spēku.Nekarsējiet kabeli.Ja kabelis ir bojāts (redzami kaili vai salūzuši vadi utt.), sazinieties ar izplatītāju, lai nomainītu kabeli.
5		Nepieskarieties barošanas kabeļa spraudnim negaislaikā.Pretējā gadījumā iespējams elektriskās strāvas trieciens.
6		Izmantojiet šī izstrādājuma komplektācijā ietverto barošanas kabeli saskaņā ar tālāk norādīto barošanas kabeļu tabulu.Ja šī izstrādājuma komplektācijā nav ietverts barošanas kabelis, lūdzu, sazinieties ar NEC. Visos pārējos gadījumos izmantojiet barošanas kabeli ar spraudni, kas piemērots sienas kontaktligzdai, kurai pievienots izstrādājums. Saderīgais barošanas kabelis atbilst elektrotīkla kontaktligzdas maiņstrāvas spriegumam, ir apstiprināts un atbilst konkrētās valsts drošības standartiem.
⚠ BRĪDINĀJUMS
7		Lai veiktu uzstādīšanu pareizi, stingri ieteicams piesaistīt apmācītu apkopes darbinieku.Neievērojot parastos uzstādīšanas norādījumus, var rasties izstrādājuma bojājumi vai arī trauma lietotājam vai uzstādītājam.
8		Uzstādiet izstrādājumu saskaņā ar tālāk norādīto informāciju.Šo izstrādājumu nedrīkst izmantot vai uzstādīt bez galda statīva vai cita stiprinājuma piederuma.ME651: NEIZMANTOJIET šo izstrādājumu novietotu uz grīdas ar galda statīvu. Lietojiet šo izstrādājumu novietotu uz galda vai balstītu uz stiprinājuma piederuma.Pārvadājot, pārvietojot vai uzstādot izstrādājumu, piesaistiet nepieciešamo skaitu palīgu, lai paceltu izstrādājumu, negūstot traumas un nesabojājot to.Lai pārvietotu ME431/ME501/ME551, ieteicams piesaistīt divus vai vairāk palīgu un četrus vai vairāk palīgu, lai pārvietotu ME651.Lai iegūtu detalizētu informāciju par piestiprināšanu un noņemšanu, lūdzu, skatiet norādījumus, kas iekļauti papildu stiprinājuma aprīkojuma komplektācijā.Neaizklājiet izstrādājuma ventilācijas atveri. Izstrādājuma nepareiza uzstādīšana var radīt tā bojājumus, elektriskās strāvas triecienu vai aizdegšanos.Neuzstādiet izstrādājumu šādās vietās:·slikti vēdinātās vietās;·līdzās radiatoram, citiem siltuma avotiem vai tiešā saules gaismā;·vietās ar pastāvīgu vibrāciju;·mitrās, putekļainās vietās vai vietās, kur ir tvaiks vai eļļa;·ārpus telpām;·vietās ar augstu temperatūru, kur strauji mainās mitruma līmenis un, iespējams, var veidoties kondensāts;·pie griestiem vai sienas, kas nav pietiekami izturīga, lai noturētu izstrādājumu un stiprinājuma piederumus.Neuzstādiet izstrādājumu otrādi.
9		Nepieļaujiet izstrādājuma apgāšanos vai nokrišanu zemestrīces vai citu triecienu gadījumā.Lai nepieļautu traumu gūšanu vai izstrādājuma bojājumus, kas var rasties zemestrīces vai citu triecienu gadījumā, noteikti uzstādiet izstrādājumu stabilā vietā un veiciet attiecīgus pasākumus, lai nepieļautu apgāšanos.Pasākumi, lai nepieļautu nokrišanu un apgāšanos, ir paredzēti traumu riska samazināšanai, taču tie var negarantēt efektivitāti pret visām zemestrīcēm.Izstrādājums var apgāzties, radot traumas.Lietojot izstrādājumu ar papildu galda statīvu, piestipriniet izstrādājumu pie sienas, izmantojot auklu vai kēdi, kas spēj noturēt izstrādājuma svaru, lai nepieļautu tā nokrišanu. Piestipriniet auklu vai kēdi izstrādājumam, izmantojot spailes un skrūves, kas iekļautas izstrādājuma vai galda statīva komplektācijā.Atkarībā no galda statīva tā konstrukcija nepieļauj apgāšanos.Lūdzu, skatiet galda statīva rokasgrāmatu.Pirms izstrādājuma pārvietošanas noņemiet no sienas šo auklu vai kēdi, lai nepieļautu traumas gūšanu vai izstrādājuma sabojāšanu.Izstrādājums var nokrist, radot traumu.Necentieties piekārt izstrādājumu, lietojot uzstādīšanas drošības stiepli.Uzstādiet izstrādājumu tādā vietā uz sienas vai griestiem, kas ir pietiekami izturīga, lai noturētu izstrādājuma svaru.Sagatavojiet izstrādājumu, izmantojot stiprinājuma piederumus, piemēram, āki, bultskrūvi ar gredzenu vai stiprinājuma detaļas, un pēc tam fiksējiet izstrādājumu ar drošības stiepli. Drošības stieple nedrīkst būt nospriegota.Pirms izstrādājuma uzstādīšanas pārliecinieties, vai stiprinājuma piederumi ir pietiekami izturīgi, lai noturētu izstrādājuma svaru un lielumu.Stabilitātes zaudēšanas bīstamība.Izstrādājums var nokrist, radot smagu vai nāvējošu traumu. Lai nepieļautu traumu gūšanu, izstrādājums droši jānostiprina pie grīdas vai sienas saskaņā ar uzstādīšanas norādījumiem.
9		No daudzām traumām, it īpaši bērnu gūtam traumām var izvairīties, veicot vienkāršus piesardzības pasākumus:VIENMĒR izmantojiet izstrādājuma ražotāja ieteiktos statīvus un uzstādīšanas paņēmienus.VIENMĒR izmantojiet mēbeles, kas var droši noturēt izstrādājumu.VIENMĒR sekojiet līdzi, lai izstrādājums nesniegtos pāri balstošo mēbeļu virsmai.VIENMĒR māciet bērniem, ka ir bīstami kāpt uz mēbelēm, lai pieklūtu izstrādājumam vai tā vadības elementiem.VIENMĒR izvelciet izstrādājumam pievienotos vadus un kabelus tā, lai aiz tiem nevarētu paklupt, tos nevarētu vilkt vai satvert.NEKĀDĀ GADĪJUMĀ nenovietojiet izstrādājumu nestabilā vietā.NEKĀDĀ GADĪJUMĀ nenovietojiet izstrādājumu uz augstām mēbelēm (piemēram, uz bufetēm vai grāmatplauktos), nepiestiprinot gan mēbeles, gan ierīci piemērotam balstam.NEKĀDĀ GADĪJUMĀ nenovietojiet izstrādājumu uz auduma vai citiem materiāliem, kas var atrasties starp izstrādājumu un balstošajām mēbelēm.NEKĀDĀ GADĪJUMĀ nenovietojiet uz izstrādājuma vai mēbelēm priekšmetus, kas var bērnus mudināt kāpt, piemēram, rotaļlietas vai tālvadības ierīces.Ja izstrādājums tiks paturēts un pārvietots, ievērojiet tos pašus iepriekš izklāstītos nosacījumus.
10		Nenovietojiet šo izstrādājumu slīpumā, uz nestabiliem ratiņiem, statīva vai galda. Pretējā gadījumā izstrādājums var nokrist vai apgāzties un radīt traumu.
11	[IMAGE]	Neievietojiet korpusa atverēs nekādus priekšmetus. Pretējā gadījumā var tikt saņemts elektriskās strāvas trieciens, iespējama aizdegšanās vai izstrādājuma darbības klūmes. Novietojiet priekšmetus bērniem un zīdaiņiem nepieejamā vietā.
12		Neizlejiet izstrādājuma korpusa šķidrumus un nelietojiet izstrādājumu līdzās ūdenim.Nekavējoties izslēdziet izstrādājumu un atvienojiet to no elektrotīkla, pēc tam uzticiet apkopi kvalificētiem apkopes darbiniekiem. Pretējā gadījumā var tikt saņemts elektriskās strāvas trieciens vai notikt aizdegšanās.
13		Neizmantojiet aerosolus ar ugunsnedrošu gāzi, lai notīrītu puteklus, izstrādājumu tīrot. Pretējā gadījumā var notikt aizdegšanās.
14		Droši nostipriniet piederuma paneli.Nodrošiniet, lai piederuma panelis būtu droši piestiprināts, izmantojot originālās skrūves, nepieļaujot piederuma paneļa nokrišanu no izstrādājuma. Krītošs piederuma panelis var radīt apdraudējumu.
⚠ UZMANĪBU!
1		Barošanas kabeļa izmantošanaAr barošanas kabeli rīkojieties uzmanīgi. Bojāts kabelis var izraisīt aizdegšanos vai radīt elektriskās strāvas triecienu.Kad pievienojat barošanas kabeli izstrādājuma ligzdai AC IN, pārbaudiet, vai kabeļa spraudnis ir pilnībā un stingri ievietots.Nostipriniet barošanas kabeli pie izstrādājuma ar skrūvi un skavu, lai nepieļautu valīgu savienojumu. (leteicamais stiprināšanas spēks: 120–190 N•cm.)Nepievienojiet un neatvienojiet barošanas kabeli ar mitrām rokām.Kad pievienojat vai atvienojat barošanas kabeli, dariet to, satverot spraudni.Pirms izstrādājuma tīrīšanas atvienojiet barošanas kabeli no elektrotīkla drošības apsvērumu dēļ. Regulāri notīriet no barošanas kabeļa puteklļus ar mīkstu, sausu drānu.Pirms izstrādājuma pārvietošanas gādājiet, lai tas būtu izslēgts, pēc tam atvienojiet barošanas kabeli no elektrotīkla un pārbaudiet, vai ir atvienoti visi kabeļi, kas savieno šo izstrādājumu ar citām ierīcēm.Ja izstrādājumu ilgstoši nelietosit, noteikti atvienojiet no elektrotīkla tā barošanas kabeli.Šī iekārta ir paredzēta lietošanai ar iezemētu barošanas kabeli. Ja barošanas kabelis nav iezemēts, var tikt saņemts elektriskās strāvas trieciens. Pārbaudiet, vai barošanas kabelis ir pareizi iezemēts.
2		Nesavijiet barošanas kabeli un USB kabeli. Pretējā gadījumā var uzkrāties siltums un notikt aizdegšanās.
3		Nepieslēdziet LAN ar pārmērīgu spriegumu.Izmantojot LAN kabeli, nepievienojiet to perifērijas ierīcei ar vadojumu, kurā var būt pārmērīgs spriegums. Pārmērīgs spriegums LAN ligzdā var radīt elektriskās strāvas triecienu.
4		Nekāpiet uz galda, uz kura atrodas izstrādājums. Neuzstādiet izstrādājumu uz galda ar riteņiem, ja riteņi nav pareizi bloķēti.Izstrādājums var nokrist, radot bojājumus vai traumu.
5		Papildu galda statīva uzstādīšana, noņemšana un augstuma regulēšanaUzstādot galda statīvu, rīkojieties uzmanīgi, lai neiespiestu pirkstus.Izstrādājuma uzstādīšana nepareizā augstumā var izraisīt izstrādājuma apgāšanos.Uzstādiet izstrādājumu pareizā augstumā, lai nepieļautu traumas gūšanu vai izstrādājuma sabojāšanu.
⚠️ UZMANĪBU!
6		Negrūdiet izstrādājumu un nekāpiet uz tā. Nesatveriet izstrādājumu un neturieties pie tā.Izstrādājums var nokrist, radot bojājumus vai traumu.
7		Nepakļaujiet triecieniem LCD paneļa virsmu, jo šādi var rasties būtisks izstrādājuma bojājums vai arī trauma.

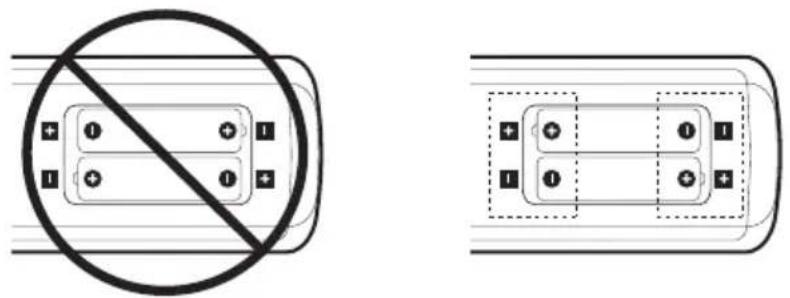

8		Nepareiza bateriju lietošana var izraisīt noplūdi no tām vai sprādzienu.levietojiet baterijas, salāgojot (+) un (-) zīmes uz katras baterijas ar (+) un (-) zīmēm bateriju nodalījumā.Neievietojiet vienlaikus dažādu zīmolu baterijas.Neievietojiet vienlaikus jaunas un vecas baterijas. Pretējā gadījumā var tikt saīsināts bateriju darbmūžs vai notikt šķidruma noplūde no baterijām.Nekavējoties izņemiet izlietotās baterijas, lai nepieļautu bateriju skābes izplūšanu bateriju nodalījumā.Nepieļaujiet bateriju skābes nokļūšanu uz ādas, jo var rasties ādas bojājums.Atbrīvojoties no baterijām, nemetiet tās ugunī vai karstā krāsnī, nesaspiediet tās mehāniski un negrieziet, lai nenotiktu sprādziens.Baterijas atstājot vidē, kurā ir ārkārtīgi augsta temperatūra vai īpaši zems gaisa spiediens, var notikt sprādziens vai arī no baterijas var noplūst uzliesmojošs šķidrums vai gāze.Ja vēlaties atbrīvoties no baterijām, sazinieties ar izplatītāju vai vietējo pašvaldību.
9		Monitors ir piemērots izklaidei regulējama apgaismojuma vidē, lai izvairītos no traucējošas atstarošanās ekrānā.
10		Ja nepārtraukti darbināt dzesēšanas ventilatoru, ieteicams iztīrīt ventilācijas atveres vismaz reizi mēnesī. Pretējā gadījumā var tikt saņemts elektriskās strāvas trieciens vai rasties izstrādājuma bojājumi.
11		Lai gādātu par izstrādājuma drošumu, tīriet tā ventilācijas atveres korpusa aizmugurē vismaz reizi gadā, lai noņemtu netīrumus un putekļus. Pretējā gadījumā var tikt saņemts elektriskās strāvas trieciens vai rasties izstrādājuma bojājumi.

Informāciju par kastes saturu skatiet kastē ievietotajā satura lapas izdrukā.

Izstrādājuma garantija neattiecas uz bojājumiem, kas radušies nepareizas uzstādīšanas dēļ. Šo ieteikumu neievērošanas dēļ garantija var tikt anulēta.

⚠️ BRĪDINĀJUMS. Skatiet šeit: “BRĪDINĀJUMS 7”, “BRĪDINĀJUMS 8” un “BRĪDINĀJUMS 9”.

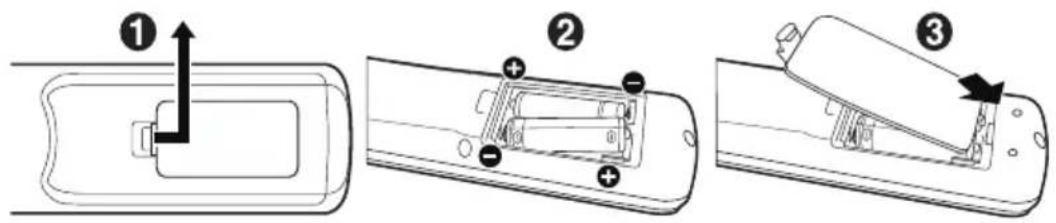

1. Tālvadības pults bateriju ievietošana

Tālvadības pults darbojas ar divām 1,5 V AAA baterijām.

Bateriju ievietošana vai nomaiņa

NEC iesaka izmantot tālāk norādītās baterijas.

⚠ UZMANĪBU! Skatiet šeit: "UZMANĪBU 8".

PIEZIME. Ja tālvadības pulti ilgstoši neizmantosit, izņemiet baterijas.

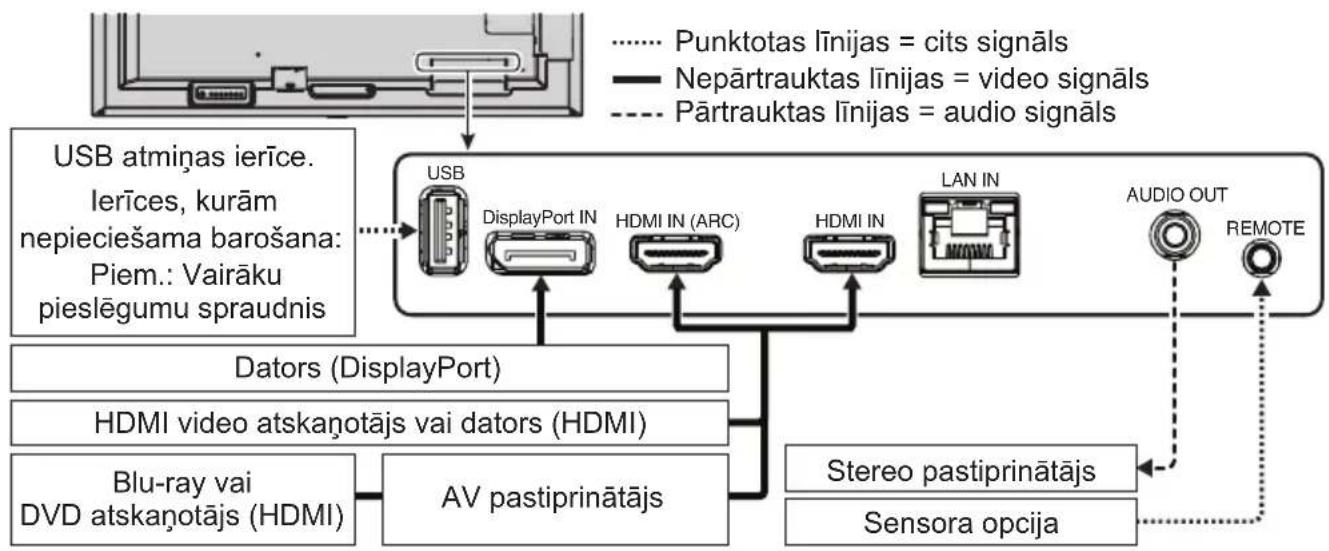

1. Pievienojiet ārējo aprīkojumu

- Lai aizsargātu ārējo aprīkojumu, izslēdziet galveno barošanu un tikai pēc tam veidojiet savienojumus.

Pievienošana televizoram\*1

• Kabelu sadales sistēma jāiezemē saskaṇā ar standartu ANSI/NFPA 70, National Electrical Code (NEC) atbilstoši sadaļai 820.93: Koaksiālā kabeļa ārēja vadītspējīgā ekrāna iezemēšana.
• Koaksiālā kabeļa ekranējums jāsavieno ar ēkas elektrosistēmas zemējumu.

*1: Jūsu iegādātajam izstrādājumam var nebūt šādas iespējas.

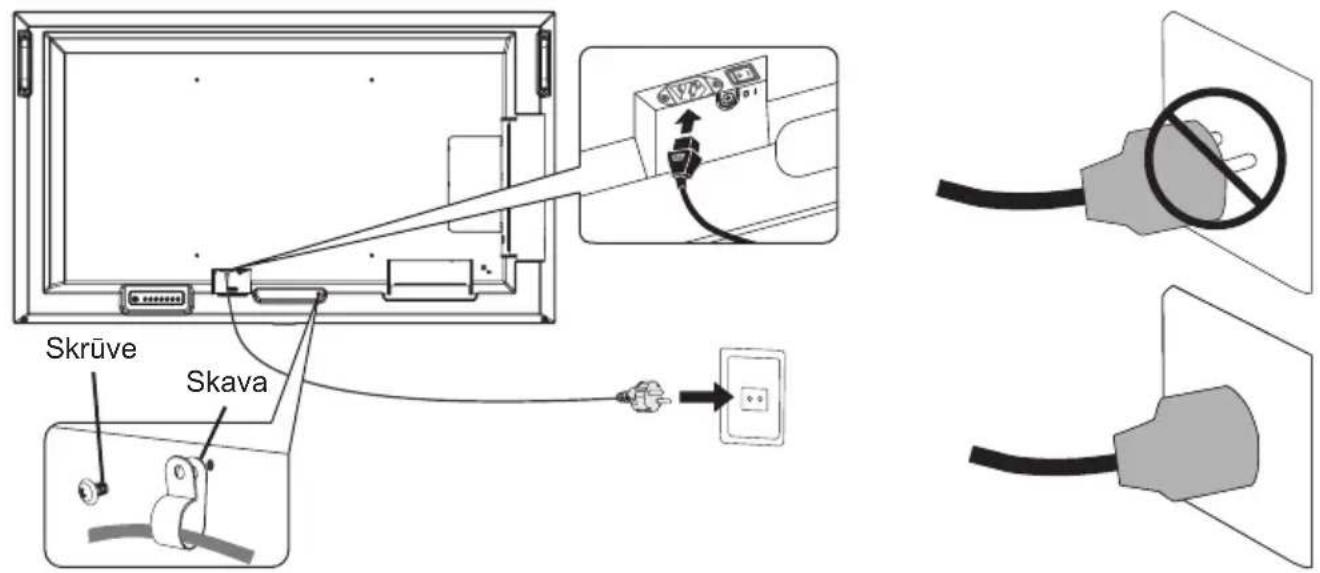

3. Pievienojiet komplektācijā iekļauto barošanas kabeli

⚠ BRĪDINĀJUMS. Lai izvēlētos pareizu maņstrāvas (AC) barošanas kabeli, skatiet attiecīgo sadalu: “Svarīga informācija”.

⚠ UZMANĪBU! Skatiet šeit: "UZMANĪBU 1".

PIEZIME. • Monitors jāuzstāda tuvu viegli pieejamai barošanas kontaktligzdai.

- Pārbaudiet, vai monitoram tiek pievadīts pietiekami daudz strāvas. Skatiet tehnisko datu sadalu “Barošana” (lietošanas rokasgrāmatā).

Skrūve Skava

4. Informācija par kabeli

UZMANĪBU! Izmantojiet šo izstrādājumu ar komplektācijā iekļautajiem norādītajiem kabeļiem, lai neizraisītu radio un televīzijas signālu uztveršanas traucējumus.

Izmantojot USB, lūdzu, lietojiet ekranētu signāla kabeli ar ferīta serdeni. Lietojot HDMI un DisplayPort, lūdzu, izmantojiet ekranētu signāla kabeli. Citu kabeļu un adapteru lietošana var radīt radio un televīzijas signālu uztveršanas traucējumus.

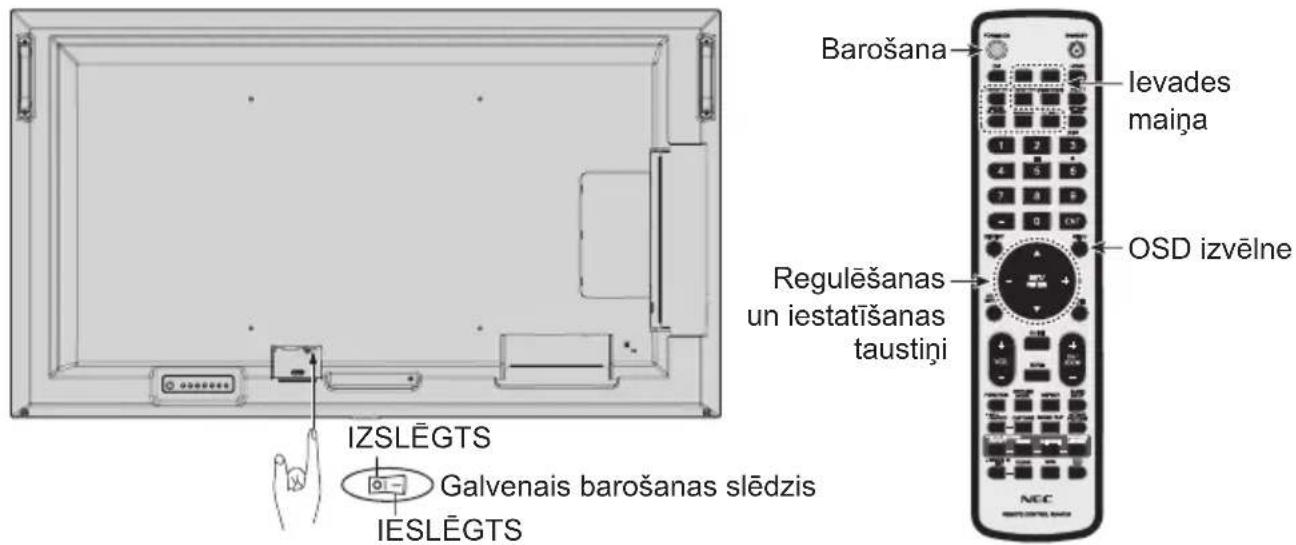

1. leslēdziet monitoru un ārējo aprīkojumu.

Vispirms ieslēdziet monitoru.

Galvenais barošanas slēdzis Bezvadu tālvadības pults

Barošana levades maiņa Regulēšanas un iestatīšanas taustiņi OSD izvēlne IZSLĒGTS Galvenais barošanas slēdzis IESLĒGTS NEC

Apgāšanās nepieļaušana

⚠ UZMANĪBU! Skatiet šeit: "BRĪDINĀJUMS 7" un "BRĪDINĀJUMS 9".

- Informāciju par “pretapgāšanās konstrukciju” skatiet galda statīva ST-401 un ST-43M rokasgrāmatā.

ME651 Aukla vai kēde

Pirms monitora piestiprināšanas pie sienas pārbaudiet, vai siena var noturēt monitora svaru.

EEIA markējums (Eiropas Direktīva 2012/19/ES un grozījumi)

Atbrīvošanās no izmantotā izstrādājuma: Eiropas Savienībā

Katrā dalībvalstī ieviestie ES tiesību akti nosaka, lai lietotie elektriskie un elektroniskie izstrādājumi, uz kuriem ir pa kreisi norādītā zīme, tiktu utilizēti atsevišķi no parastajiem sadzīves atkritumiem. Tas attiecas arī uz monitoriem un elektriskajiem piederumiem, piemēram, signālu kabeliem vai barošanas kabeliem. Atbrīvojoties no šādiem izstrādājumiem, lūdzu, izpildiet vietējo varas iestāžu norādījumus vai jautājiet veikalā, kurā iegādājāties izstrādājumu, vai, ja nepieciešams, ievērojiet attiecīgos

likumus vai līgumus. Markējums uz elektriskajiem un elektroniskajiem izstrādājumiem var attiekties tikai uz pašreizējām Eiropas Savienības dalībvalstīm.

Ārpus Eiropas Savienības

Ja vēlaties atbrīvoties no nolietotajiem elektriskajiem un elektroniskajiem izstrādājumiem ārpus Eiropas Savienības, lūdzu, sazinieties ar vietējo pašvaldību un noskaidrojiet pareizo utilizācijas veidu.
