Tipo di prodotto	Monitor professionale LCD
Marca	NEC
Modello	MultiSync ME651MPi4
Dimensione dello schermo	65 pollici (diagonale)
Risoluzione nativa	3840 x 2160 (4K UHD)
Luminosità	500 cd/m²
Rapporto di contrasto	4000:1
Angolo di visione	178° orizzontale / 178° verticale
Tipo di pannello	IPS
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico (tipico)	230 W
Consumo in standby	Meno di 0,5 W
Dimensioni (senza supporto)	1462 x 840 x 71 mm
Peso (senza supporto)	42 kg
Funzioni principali	Visualizzazione digitale, modalità orizzontale/verticale, funzionamento 24/7, menu OSD, compatibilità HDCP
Connettività	2 x HDMI, 1 x DisplayPort, 1 x USB, 1 x LAN, 1 x uscita audio, 1 x RS-232
Manutenzione e pulizia	Pulire le aperture di ventilazione almeno una volta al mese; pulire lo schermo con un panno morbido e asciutto
Sicurezza	Installazione su superficie stabile, fissaggio a muro consigliato, non ostruire le ventilazioni, utilizzare un cavo di sicurezza
Ricambi e riparabilità	Contattare un rivenditore autorizzato; non aprire l'alloggiamento
Informazioni generali	Garanzia secondo il paese di acquisto; manutenzione solo nel paese di acquisto
Accessori inclusi	Cavo di alimentazione, telecomando (batterie AAA), manuale di installazione
Numero di persone per il trasporto	4 persone o più

Domande frequenti - MultiSync ME651MPi4 NEC

Come installare il monitor in sicurezza?

Installare il monitor su una superficie stabile e abbastanza robusta da sostenere il suo peso. Utilizzare un supporto o un accessorio di montaggio raccomandato. Per evitare cadute, fissare il monitor al muro con un cavo o una catena. Non posizionare mai il monitor su un mobile instabile o inclinato.

Posso fissare il monitor al muro?

Sì, è possibile fissare il monitor al muro utilizzando un supporto di montaggio adatto. Assicurarsi che il muro possa sostenere il peso del monitor (circa 42 kg). Seguire le istruzioni del supporto di montaggio e utilizzare i fissaggi appropriati.

Cosa fare in caso di fumo, odore o rumore anomalo?

Spegnere immediatamente il monitor, scollegare il cavo di alimentazione dalla presa a muro e contattare il rivenditore per la riparazione. Non tentare mai di riparare da soli l'apparecchio.

Come pulire lo schermo?

Spegnere il monitor e scollegarlo. Pulire delicatamente lo schermo con un panno morbido e asciutto. Non utilizzare prodotti chimici o spray infiammabili. Pulire le aperture di ventilazione sul retro almeno una volta al mese con un aspirapolvere.

Come installare le batterie del telecomando?

Rimuovere il coperchio del vano batterie. Inserire due batterie AAA da 1,5 V rispettando le polarità (+ e -). Rimettere il coperchio. Non mescolare batterie nuove con batterie usate o di marche diverse.

Cosa fare se lo schermo non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato al monitor e a una presa a muro funzionante. Assicurarsi che l'interruttore di alimentazione principale sia in posizione di accensione. Se il problema persiste, contattare un tecnico qualificato.

Come collegare un dispositivo HDMI?

Spegnere il monitor e il dispositivo. Collegare un cavo HDMI schermato tra il dispositivo e uno degli ingressi HDMI del monitor. Accendere prima il monitor, poi il dispositivo. Selezionare l'ingresso HDMI corrispondente tramite il menu OSD o il telecomando.

Posso utilizzare il monitor in orientamento verticale?

Sì, il monitor può essere utilizzato in orientamento verticale. Assicurarsi di utilizzare un supporto di montaggio compatibile VESA che ne consenta la rotazione. Consultare il manuale del supporto per le istruzioni di montaggio.

Dove trovare i pezzi di ricambio?

Contattare il rivenditore autorizzato NEC o il servizio clienti. Non tentare di riparare o sostituire pezzi da soli. La garanzia può essere annullata in caso di apertura dell'alloggiamento.

Qual è il consumo in standby?

Il consumo in standby è inferiore a 0,5 W. Per un massimo risparmio energetico, scollegare il monitor se non lo si utilizza per un lungo periodo.

MANUALE UTENTE MultiSync ME651MPi4 NEC

Manuale di montaggio

Sarankos vadovas

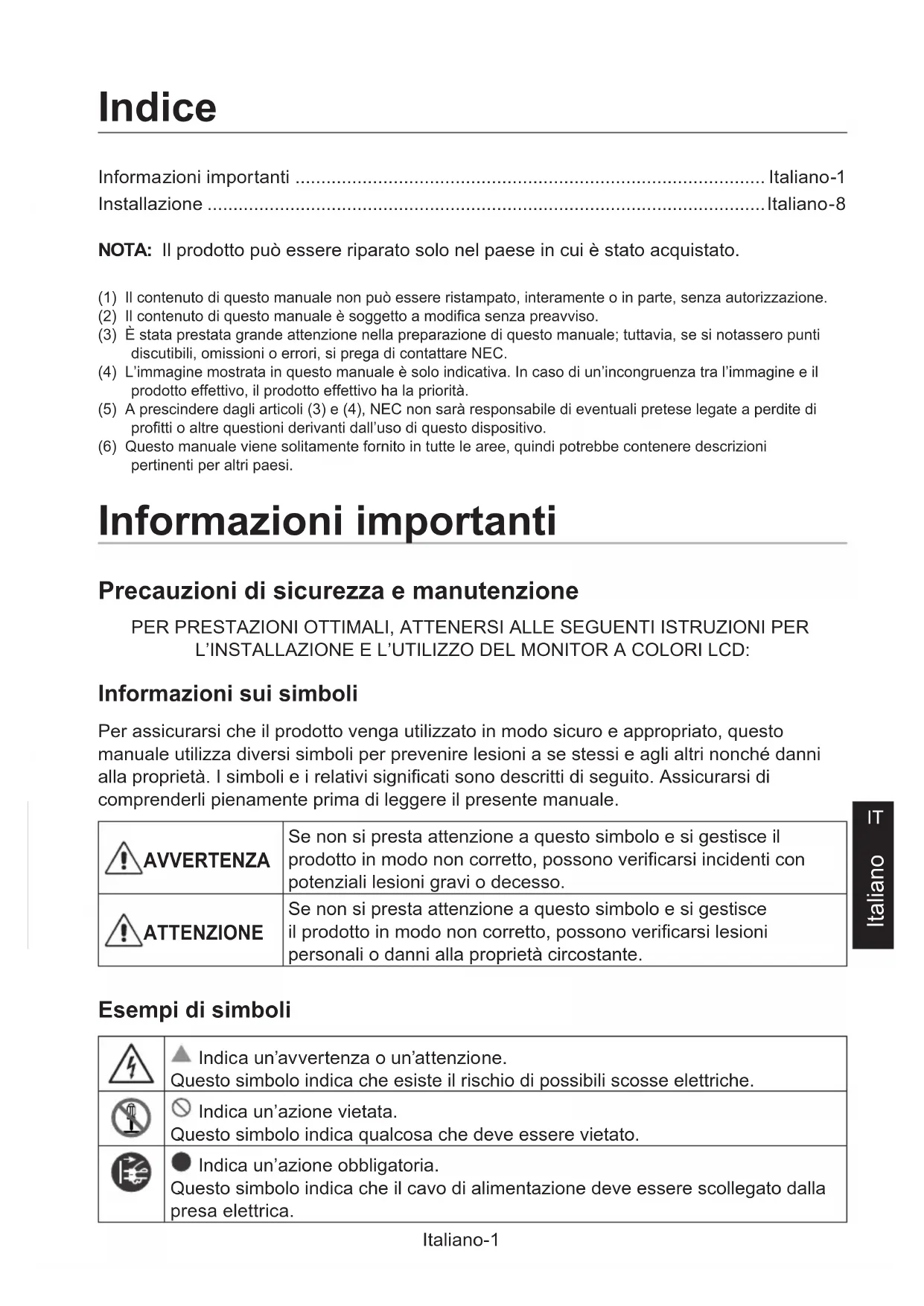

Informazioni importanti ....... Italiano-1

Installazione ....... Italiano-8

NOTA: Il prodotto può essere riparato solo nel paese in cui è stato acquistato.

(1) Il contenuto di questo manuale non può essere ristampato, interamente o in parte, senza autorizzazione.
(2) Il contenuto di questo manuale è soggetto a modifica senza preavviso.
(3) È stata prestata grande attenzione nella preparazione di questo manuale; tuttavia, se si notassero punti discutibili, omissioni o errori, si prega di contattare NEC.
(4) L'immagine mostrata in questo manuale è solo indicativa. In caso di un'incongruenza tra l'immagine e il prodotto effettivo, il prodotto effettivo ha la priorità.
(5) A prescindere dagli articoli (3) e (4), NEC non sarà responsabile di eventuali pretese legate a perdite di profitti o altre questioni derivanti dall'uso di questo dispositivo.
(6) Questo manuale viene solitamente fornito in tutte le aree, quindi potrebbe contenere descrizioni pertinenti per altri paesi.

Informazioni importanti

Precauzioni di sicurezza e manutenzione

PER PRESTAZIONI OTTIMALI, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L'INSTALLAZIONE E L'UTILIZZO DEL MONITOR A COLORI LCD:

Informazioni sui simboli

Per assicurarsi che il prodotto venga utilizzato in modo sicuro e appropriato, questo manuale utilizza diversi simboli per prevenire lesioni a se stessi e agli altri nonché danni alla proprietà. I simboli e i relativi significati sono descritti di seguito. Assicurarsi di comprenderli pienamente prima di leggere il presente manuale.

AVVERTENZA	Se non si presta attenzione a questo simbolo e si gestisce il prodotto in modo non corretto, possono verificarsi incidenti con potenziali lesioni gravi o decesso.
ATTENZIONE	Se non si presta attenzione a questo simbolo e si gestisce il prodotto in modo non corretto, possono verificarsi lesioni personali o danni alla proprietà circostante.

Esempi di simboli

QL

1	SCOLLEGAMENTO DEL CAVO DI ALIMENTAZIONE	Scollegare il cavo di alimentazione se il prodotto non funziona correttamente.Se il prodotto emette fumo o strani odori o suoni oppure se il prodotto è caduto o il telaio danneggiato, togliere l'alimentazione al prodotto e scollegare il cavo di alimentazione dalla presa elettrica. In caso contrario, esiste il rischio non solo di incendio o scosse elettriche, ma anche di problemi di vista. Contattare il fornitore per la riparazione.Non provare mai a riparare il prodotto da soli. Potrebbe essere pericoloso.
2		Non aprire o rimuovere il telaio del prodotto.Non disassemblare il prodotto.All'interno del prodotto sono presenti aree ad alta tensione. L'apertura o la rimozione delle coperture del prodotto o la modifica del prodotto possono esporre a scosse elettrice, incendio o altri rischi.Per tutti gli interventi di manutenzione, rivolgersi a personale dell'assistenza qualificato.
3		Non utilizzare il prodotto se presenta danni strutturali.Se si notano danni strutturali, come crepe, o se il prodotto risulta stranamente traballante, rivolgersi al personale dell'assistenza qualificato. Se il prodotto viene utilizzato in questa condizione, potrebbe cadere o causare lesioni alle persone.
4		Maneggiare il cavo di alimentazione con cura. Eventuali danni del cavo possono causare incendi o scosse elettriche.Non appoggiare oggetti pesanti sul cavo.Non posizionare il cavo sotto il prodotto.Non coprire il cavo con un tappeto od oggetti simili.Non graffiare o modificare il cavo.Non piegare, torcere o tirare il cavo con eccessiva forza.Non applicare calore sul cavo.Se il cavo è danneggiato (fili esposti, fili rotti, ecc.), chiedere al fornitore di sostituirlo.
5		Non toccare la spina di alimentazione se si sentono tuoni.Così facendo, possono verificarsi scosse elettriche.
6		Utilizzare il cavo di alimentazione fornito con questo prodotto come indicato nella tabella del cavo di alimentazione.Se con questo prodotto non è stato fornito un cavo di alimentazione, contattare NEC. In tutti gli altri casi, utilizzare il cavo di alimentazione con la spina corrispondente alla presa di alimentazione disponibile nel luogo in cui si trova il prodotto. Il cavo di alimentazione compatibile corrisponde alla tensione CA della presa di alimentazione ed è stato approvato ed è risultato conforme alle norme di sicurezza nel paese di acquisto.
!AVVERTENZA
7		Per una corretta installazione si raccomanda di rivolgersi a personale di assistenza qualificato.La mancata osservanza delle procedure di montaggio standard può provocare danni al prodotto o lesioni all’utente o all’installatore.
8		Installare il prodotto in base alle seguenti informazioni.Questo prodotto non può essere utilizzato o installato senza il supporto da tavolo o altri accessori di montaggio.ME651: NON utilizzare questo prodotto a pavimento con il supporto da tavolo. Utilizzare questo prodotto su un piano di appoggio oppure con un accessorio di montaggio per il supporto.Durante il trasporto, lo spostamento o l’installazione del prodotto, utilizzare il numero di persone necessario per sollevare il prodotto senza causare lesioni alle persone o danni al prodotto.Sono consigliate due o più persone per il modello ME431/ME501/ME551 e quattro o più persone per il modello ME651.Fare riferimento alle istruzioni fornite con le attrezzature di montaggio opzionali per informazioni dettagliate sul collegamento o la rimozione.Non coprire le prese d’aria del prodotto. L’installazione non corretta del prodotto può determinare danni al prodotto, scosse elettriche o incendi.Non installare il prodotto nelle posizioni sotto elencate:Spazi scarsamente ventilati.Vicino a un termosifone, altre fonti di calore o sotto la luce diretta del sole.Aree sottoposte a vibrazione continua.Aree soggette a umidità, polvere, vapori o oli.Aree esterne.Ambienti con temperature elevate e dove l’umidità cambia rapidamente e si può formare condensa.Un soffitto o una parete non sufficientemente robusto da sostenere il prodotto e gli accessori di montaggio.Non montare il prodotto capovolto.
99		Prevenire eventuali ribaltamenti o cadute a causa di scosse telluriche o altri fenomeni.Per evitare lesioni alle persone o danni al prodotto in seguito a scosse telluriche o altri fenomeni, assicurarsi di installare il prodotto in una posizione stabile e attuare le misure necessarie per impedire che cada.Le misure per prevenire la caduta e il ribaltamento hanno lo scopo di ridurre il rischio di lesioni, ma potrebbero non essere efficaci in caso di scosse telluriche.Il prodotto potrebbe ribaltarsi causando lesioni alle persone.Se si utilizza il prodotto con il supporto da tavolo opzionale, fissare il prodotto a una parete utilizzando una corda o catena in grado di sostenerne il peso del prodotto stesso onde evitare che possa cadere. Fissare la corda o la catena al prodotto utilizzando i morsetti e le viti forniti con il prodotto o il supporto da tavolo.In base al supporto da tavolo, la struttura del supporto può prevenire il ribaltamento.Fare riferimento al manuale del supporto da tavolo.Assicurarsi di rimuovere la corda o la catena dalla parete prima di spostare il prodotto per prevenire lesioni alle persone o danni al prodotto.Il prodotto potrebbe cadere causando lesioni alle persone.Non tentare di appendere il prodotto utilizzando un cavo di sicurezza per il montaggio.Installare il prodotto in un'area della parete o del soffitto abbastanza solida da sostenerne il peso.Preparare il prodotto utilizzando accessori di montaggio quali ganci, bulloni a occhiello o componenti di montaggio, quindi fissare il prodotto con un cavo di sicurezza. Il cavo di sicurezza non deve essere stretto.Assicurarsi che gli accessori di montaggio siano sufficientemente robusti da sostenere peso e dimensioni del prodotto prima di installarlo.Pericolo di stabilità.Il prodotto potrebbe cadere, provocando gravi lesioni alle persone o morte. Per prevenire lesioni, questo prodotto deve essere fissato saldamente al pavimento/alla parete in conformità alle istruzioni di installazione.È possibile evitare molte lesioni, in particolare ai bambini, adottando alcune semplici precauzioni, ad esempio:Utilizzare SEMPRE supporti o metodi di installazione consigliati dal produttore del prodotto.Utilizzare SEMPRE mobili in grado di sostenere in modo sicuro il prodotto.Assicurarsi SEMPRE che il prodotto non sporga dal bordo del mobile su cui è posizionato.Informare SEMPRE i bambini sui pericoli che corrono se salgono sopra il mobile per raggiungere il prodotto o i suoi comandi.Posizionare SEMPRE fili e cavi collegati al prodotto in modo che non sia possibile inciamparvi, tirarli o afferrarli involontariamente.NON collocare MAI un prodotto in una posizione instabile.NON collocare MAI il prodotto su mobili alti (come credenze o librerie) senza ancorare sia il mobile che il prodotto a un sostegno adeguato.NON collocare MAI il prodotto su tessuti o altri materiali che possono essere posizionati tra il prodotto e il mobile di sostegno.NON collocare MAI oggetti che potrebbero incoraggiare i bambini ad arrampicarsi, ad esempio giocattoli e telecomandi, sul prodotto o sul mobile sui cui è posizionato il prodotto.Se il prodotto esistente deve essere conservato e spostato in un'altra posizione, tenere presenti le stesse considerazioni.
10		Non posizionare questo prodotto su un carrello, un supporto o un tavolo inclinato o instabile, Così facendo potrebbe cadere o ribaltarsi, con conseguenti lesioni per le persone.
11		Non inserire oggetti di alcun tipo negli slot del telaio. Potrebbero causare scosse elettriche, incendio o guasti del prodotto. Tenere gli oggetti fuori dalla portata di bambini e neonati.
12		Non versare liquidi nel telaio o non utilizzare il prodotto vicino all'acqua.Togliere immediatamente l'alimentazione e scollegare il prodotto dalla presa a muro, quindi contattare il personale dell'assistenza qualificato. Potrebbe essere causa di scosse elettriche o incendi.
13		Non utilizzare spray con gas infiammabili per rimuovere la polvere quando si pulisce il prodotto. In caso contrario, potrebbe verificarsi un incendio.
14		Collegare in modo sicuro la scheda opzionale.Assicurarsi che la scheda opzionale sia fissata saldamente utilizzando le viti originali per evitare che la scheda opzionale fuoriesca dal monitor. La caduta della scheda opzionale potrebbe esporre l'utente a pericoli.
1		Gestione del cavo di alimentazione.Maneggiare il cavo di alimentazione con cura. Eventuali danni del cavo possono causare incendi o scosse elettriche.Quando si collega il cavo di alimentazione al terminale di ingresso CA del prodotto, assicurarsi che sia inserito completamente e in modo saldo.Fissare il cavo di alimentazione al prodotto collegando la vite e il morsetto per evitare che il cavo si allenti (forza di fissaggio consigliata: 120 - 190 N•cm).Non collegare o scollegare il cavo di alimentazione con le mani bagnate.Quando si collega o scollega il cavo di alimentazione, estrarre il cavo tenendolo dalla spina.Quando si pulisce il prodotto, per sicurezza, scollegare prima il cavo di alimentazione dalla presa a muro. Spolverare regolarmente il cavo di alimentazione utilizzando un panno asciutto morbido.Prima di spostare il prodotto, assicurarsi che sia spento, scollegare il cavo di alimentazione dalla presa a muro e controllare che tutti i cavi che collegano il prodotto ad altri dispositivi siano scollegati.Quando non si prevede di utilizzare il prodotto per un periodo di tempo prolungato, scollegare sempre il cavo di alimentazione dalla presa.Questa apparecchiatura è progettata per essere utilizzata con il cavo di alimentazione collegato a terra. Se il cavo di alimentazione non è collegato a terra possono verificarsi scosse elettriche. Assicurarsi che il cavo di alimentazione sia correttamente collegato a terra.
2	[66HW]	Non legare il cavo di alimentazione e il cavo USB. Potrebbe intrappolare il calore e determinare un incendio.
3		Non collegare a una LAN con tensione eccessiva.Se si utilizza un cavo LAN, non collegarlo a una periferica il cui cablaggio potrebbe avere una tensione eccessiva. L'eccessiva tensione sulla porta LAN potrebbe causare scosse elettriche.
4		Non salire sul tavolo su cui è installato il prodotto. Non installare il prodotto su un carrello se le ruote del carrello non sono state bloccate in modo appropriato. Il prodotto potrebbe cadere, danneggiandosi o causando lesioni alle persone.
5		Installazione, rimozione e regolazione dell'altezza del supporto da tavolo opzionale.Durante l'installazione del supporto da tavolo, maneggiare l'unità con cautela onde evitare di pizzicarsi le dita.L'installazione del prodotto a un'altezza non corretta potrebbe causarne il ribaltamento.Installare il prodotto all'altezza appropriata per prevenire lesioni alle persone o danni al prodotto.
ATTENZIONE
6		Non spingere o arrampicarsi sul prodotto. Non afferrare o appendersi al prodotto.Il prodotto potrebbe cadere, danneggiandosi o causando lesioni alle persone.
7		Non urtare la superficie del pannello LCD, potrebbero verificarsi gravi danni al prodotto o lesioni alle persone.
8		L’uso non corretto delle batterie può dar luogo a perdite o scoppi.Inserire le batterie in modo che i segni (+) e (-) di ogni batteria corrispondano ai segni (+) e (-) del comparto batterie.Non utilizzare batterie di marche diverse.Non utilizzare insieme batterie nuove e vecchie. Si potrebbe causare una riduzione della durata delle batterie o una perdita di liquido.Rimuovere immediatamente le batterie scariche per impedire che l’acido fuoriesca nel vano batterie.Non toccare l’acido fuoriuscito da una batteria poiché può lesionare la pelle.Lo smaltimento di una batteria nel fuoco o in un forno caldo o la rottura meccanica di una batteria può determinare un’esplosione.Lasciare una batteria in un ambiente con una temperatura molto elevata o esporre una batteria a una pressione dell’aria molto bassa può determinare un’esplosione o una perdita di liquido infiammabile o gas.Contattare il rivenditore o le autorità locali per lo smaltimento delle batterie.
9		Adatto per finalità di intrattenimento in ambienti con luminosità controllata per evitare fastidiosi riflessi sullo schermo.
10		Se la ventola di raffreddamento viene utilizzata ininterrottamente, è consigliabile pulire i fori di ventilazione almeno una volta al mese.In caso contrario, potrebbero verificarsi incendi o scosse elettriche o danni al prodotto.
11		Per assicurare l’affidabilità del prodotto, pulire i fori di ventilazione sul retro del telaio almeno una volta l’anno per rimuovere sporcizia e polvere. In caso contrario, potrebbero verificarsi incendi o scosse elettriche o danni al prodotto.

Per il contenuto della confezione, fare riferimento al foglio stampato fornito all'interno.

La garanzia del prodotto non copre i danni provocati da un'installazione non corretta. La mancata osservanza di queste raccomandazioni può causare l'annullamento della garanzia.

⚠ AVVERTENZA: Fare riferimento a “AVVERTENZA 7”, “AVVERTENZA 8” e “AVVERTENZA 9”.

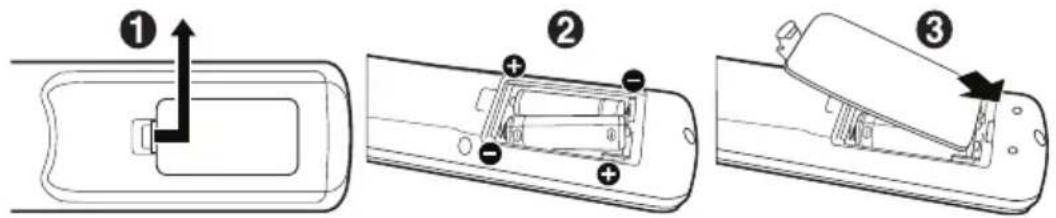

1. Posizionare le batterie nel telecomando

Il telecomando è alimentato da due batterie AAA da 1,5 V.

Per installare o sostituire le batterie:

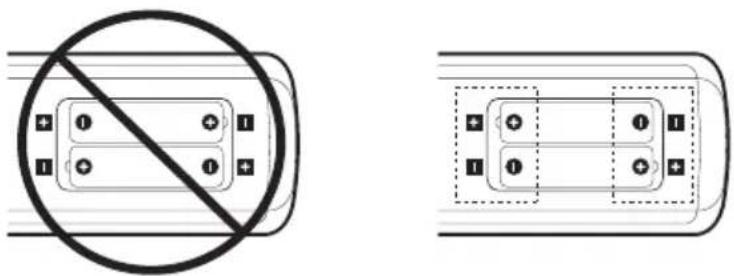

NEC consiglia di utilizzare le batterie nel modo seguente:

ATTENZIONE: Fare riferimento a "ATTENZIONE 8".

NOTA: Se non si intende utilizzare il telecomando per lunghi periodi, rimuovere le batterie.

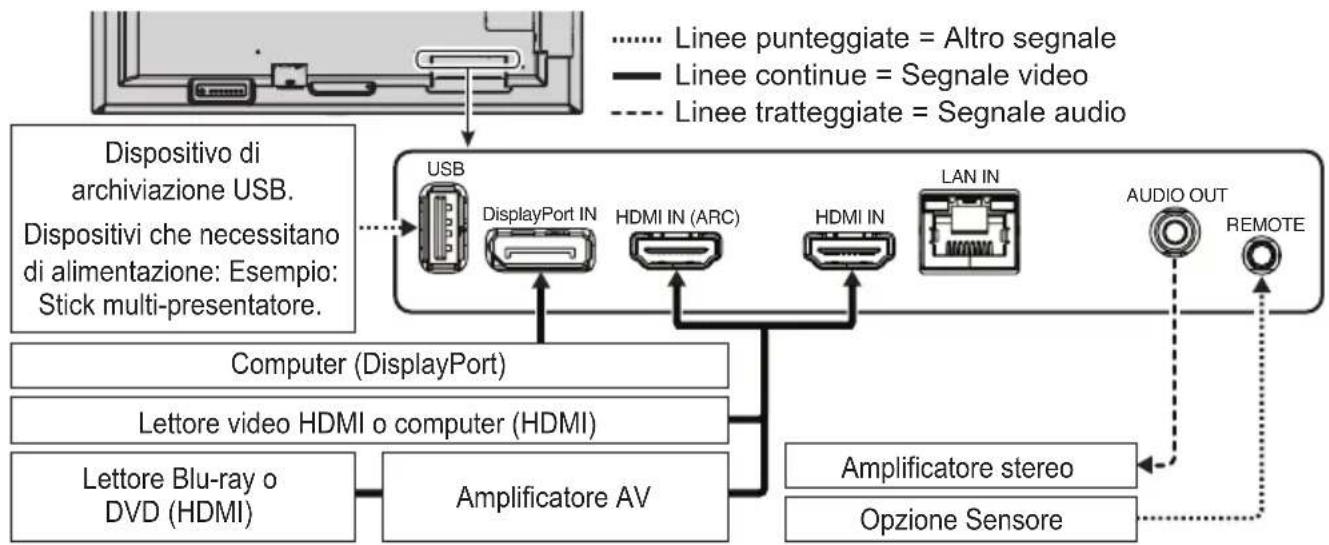

1. Collegare le apparecchiature esterne

- Per proteggere le apparecchiature esterne, disattivare l'alimentazione principale prima di effettuare qualsiasi collegamento.

Italiano-8

Collegamento a un televisore\*1

- Il sistema di distribuzione dei cavi deve essere collegato a terra in base alla direttiva ANSI/NFPA 70, National Electrical Code (NEC), in particolare alla Sezione 820.93, Grounding of Outer Conductive Shield of a Coaxial Cable (Collegamento a terra della schermatura conduttiva esterne di un cavo coassiale).

- Lo schermo del cavo coassiale deve essere collegato a terra nell'installazione in edificio.

*1: il prodotto acquistato potrebbe non disporre di questa funzionalità.

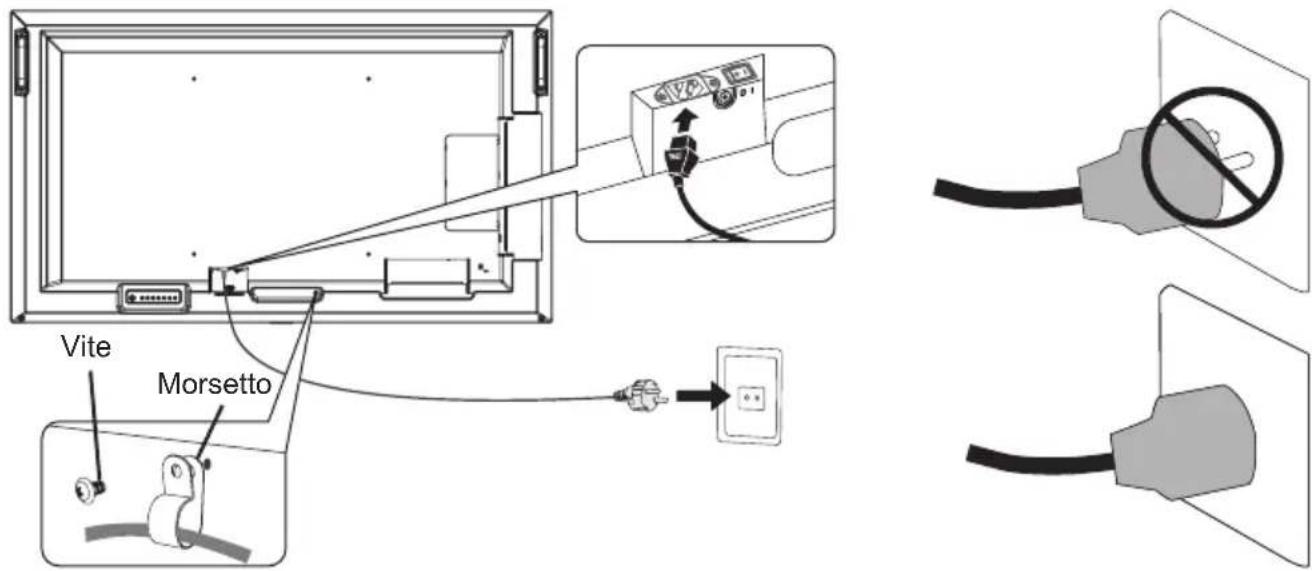

3. Collegare il cavo di alimentazione in dotazione

⚠ AVVERTENZA: Fare riferimento alla sezione “Informazioni importanti” per scegliere correttamente il cavo di alimentazione CA.

ATTENZIONE: Fare riferimento a "ATTENZIONE 1".

NOTA: • Il monitor deve essere installato in prossimità di una presa di alimentazione facilmente accessibile.

- Assicurarsi che l'alimentazione fornita al monitor sia sufficiente. Fare riferimento alla sezione "Alimentazione" nelle specifiche (vedere il manuale utente).

4. Informazioni sui cavi

ATTENZIONE: Utilizzare i cavi specifici forniti con questo prodotto per evitare interferenze con la ricezione radiotelevisiva. Per USB, utilizzare un cavo segnale schermato con nucleo in ferrite. Per HDMI e DisplayPort, utilizzare un cavo segnale schermato. L'uso di cavi e adattatori diversi può provocare interferenze con la ricezione radiotelevisiva.

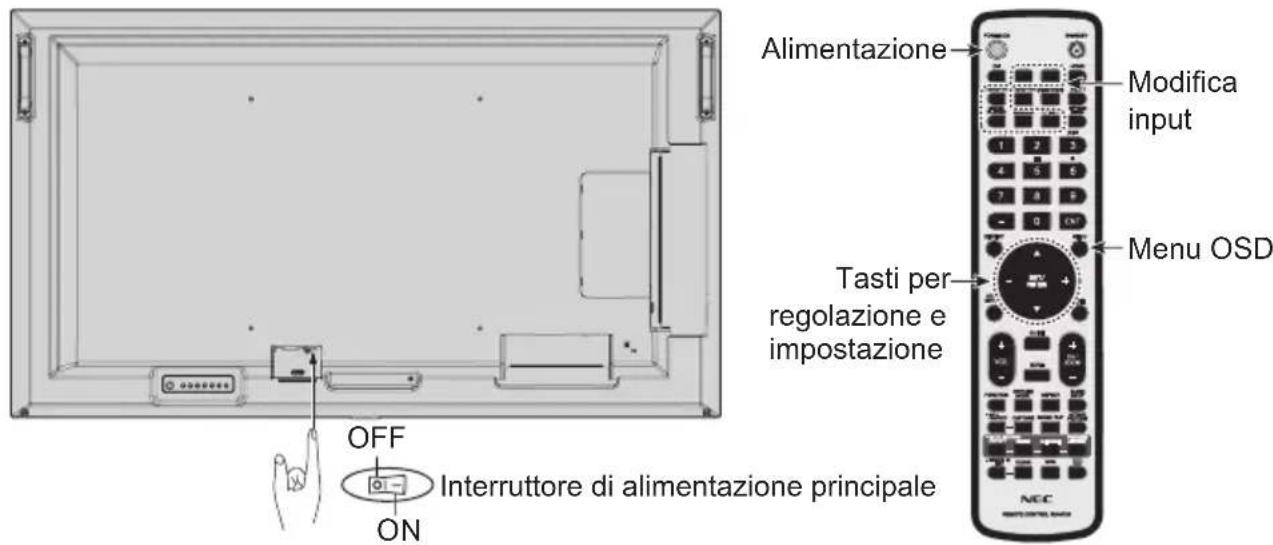

5. Accendere il monitor e l'apparecchiatura esterna

Accendere prima il monitor.

Interruttore di alimentazione principale Telecomando

Alimentazione Modifica input Tasti per regolazione e impostazione Menu OSD OFF ON Interruttore di alimentazione principale

Prevenzione del ribaltamento

ATTENZIONE: Fare riferimento a "AVVERTENZA 7" e "AVVERTENZA 9".

- Fare riferimento al manuale del supporto da tavolo di ST-401 e ST-43M per la struttura di prevenzione del ribaltamento.

ME651 Corda o catena

Prima di fissare il monitor alla parete, accertarsi che la parete sia in grado di sostenere il peso del monitor.

Rodyklé

Simbolo RAEE (Direttiva europea 2012/19/UE ed eventuali rettifiche)

Smaltimento del prodotto usato: Nell'Unione Europea

La legislazione in vigore nell'UE e applicata dal singolo Stato membro prevede che i prodotti elettrici ed elettronici dismessi che recano il simbolo illustrato a sinistra debbano essere smaltiti separatamente rispetto agli altri rifiuti domestici. Sono compresi i monitor e gli accessori elettrici, come i cavi dei segnali o i cavi di alimentazione. Per lo smaltimento di tali prodotti, informarsi presso gli enti locali oppure nel punto vendita dove è stato acquistato il prodotto; in alternativa, attenersi alla legge vigente o a eventuali accordi stipulati. Il simbolo sui prodotti elettrici ed elettronici può essere valido solo per gli attuali Stati membri dell'Unione Europea.

Al di fuori dell'Unione Europea

Se si desidera smaltire prodotti elettrici ed elettronici al di fuori dell'Unione Europea, informarsi presso gli enti locali in merito al corretto metodo di smaltimento.
