MANUAL DE UTILIZADOR ROC 36 THOMSON

TV: televisor SAT: satélite VCR: vídeo

Este telecomando universal é compatível com a maioria dos televisores, videogravadores, leitores de DVD, receptores satélites e cabo comandados por infravermelhos.

O telecomando foi programado de fábrica para que possa utilizá-lo imediatamente com a maioria dos aparelhos das marcas do grupo Thomson. É, por conseguinte, aconselhável experimentá-lo antes de o programar segundo um dos métodos deste manual. Antes de mais, porém, deve instalar as 2 pilhas (AAA, não fornecidas) no telecomando.

Conserve este manual e a lista dos códigos separada para que possa reprogramar ulteriormente o telecomando para comandar outros aparelhos.

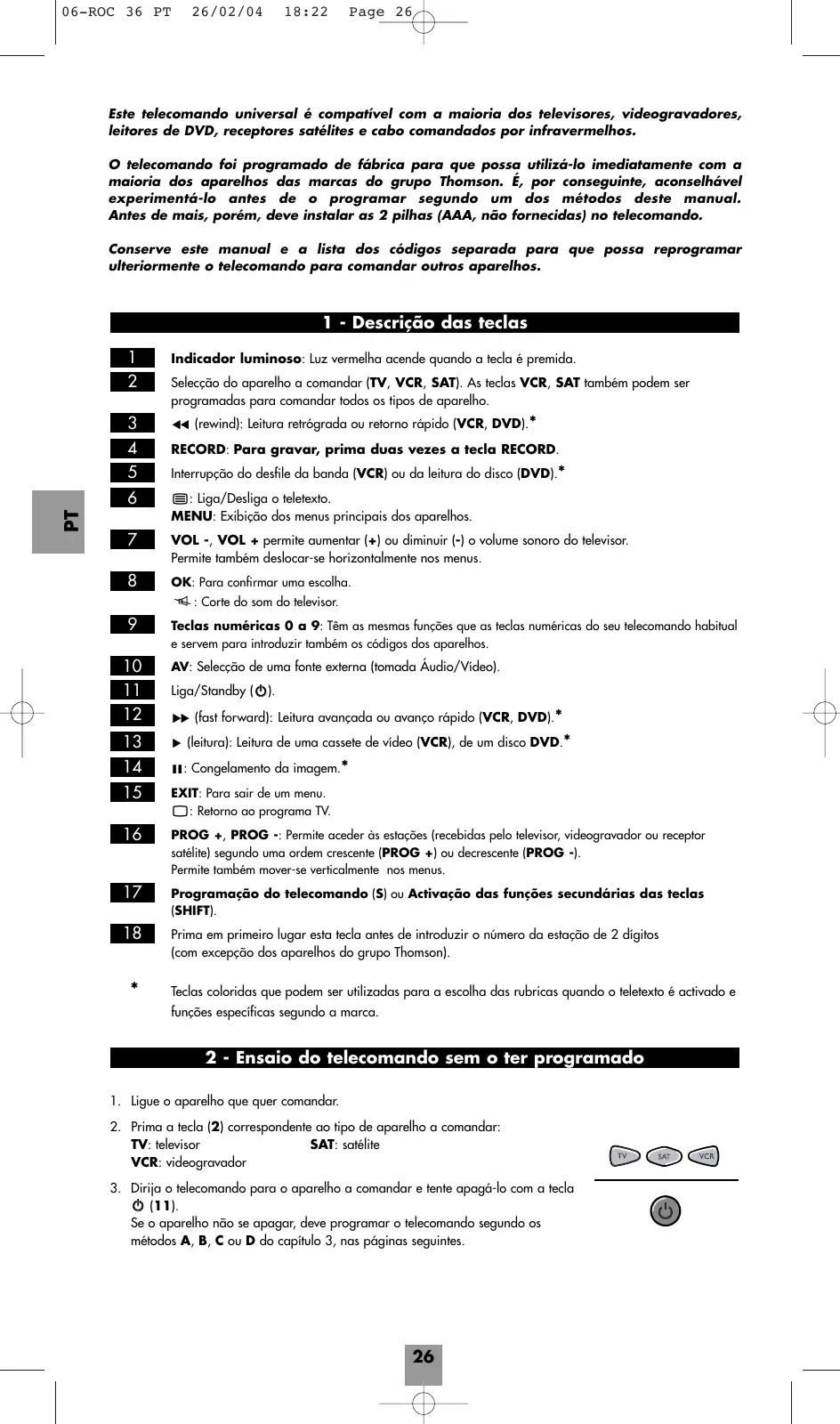

1 - Descrição das teclas

1 Indicador luminoso: Luz vermelha acende quando a tecla é premida.
2 Seleção do aparelho a comandar (TV, VCR, SAT). As teclas VCR, SAT também podem ser programadas para comandar todos os tipos de aparelho.
3 ◀◀ (rewind): Leitura retrógrada ou retorno rápido (VCR, DVD).*
4 RECORD: Para gravar, prima duas vezes a tecla RECORD.
5 Interrupção do desfile da banda (VCR) ou da leitura do disco (DVD).*
6 : Liga/Desliga o teletexto.
MENU: Exibição dos menus principais dos aparelhos.
7 VOL -, VOL + permite aumentar (+) ou diminuir (-) o volume sonoro do televisor.
Permite também deslocar-se horizontalmente nos menus.
8 OK: Para confirmar uma escolha.
: Corte do som do televisor.
9 Teclas numéricas 0 a 9: Têm as mesmas funções que as teclas numéricas do seu telecomando habitual e servem para introduzir também os códigos dos aparelhos.
10 AV: Selecção de uma fonte externa (tomada Áudio/Vídeo).
11 Liga/Standby (⏻).
12 ▶▶ (fast forward): Leitura avançada ou avanço rápido (VCR, DVD).*
13 ▶ (leitura): Leitura de uma cassete de vídeo (VCR), de um disco DVD.*
14 II: Congelamento da imagem.*
15 EXIT: Para sair de um menu.
☐: Retorno ao programa TV.
16 PROG +, PROG -: Permite aceder às estações (recebidas pelo televisor, videogravador ou receptor satélite) segundo uma ordem crescente (PROG +) ou decrescente (PROG -).
Permite também mover-se verticalmente nos menus.
17 Programação do telecomando (S) ou Activação das funções secundárias das teclas (SHIFT).
18 Prima em primeiro lugar esta tecla antes de introduzir o número da estação de 2 dígitos (com excepção dos aparelhos do grupo Thomson).
* Teclas coloridas que podem ser utilizadas para a escolha das rubricas quando o teletexto é activado e funções específicas segundo a marca.

2 - Ensaio do telecomando sem o ter programado

1. Ligue o aparelho que quer comandar.

2. Prima a tecla (2) correspondente ao tipo de aparelho a comandar:
   TV: televisor
   SAT: satélite
   VCR: videogravador

3. Dirija o telecomando para o aparelho a comandar e tente apagá-lo com a tecla Ⓧ (11).

Se o aparelho não se apagar, deve programar o telecomando segundo os métodos A, B, C ou D do capítulo 3, nas páginas seguintes.

3 - Programação do telecomando

Método A - Programação rápida com um sub-código de 1 dígito

Antes de começar a programação, procure o sub-código do aparelho que quer comandar (Televisor, videogravador, receptor de satélite e de cabo ou leitor de DVD). Consulte a lista anexada neste manual, página I dos códigos.

1. Ligue o aparelho que quer comandar.
2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).
3. Prima a tecla (2) correspondente ao tipo de aparelho a comandar: TV: televisor, VCR: videogravador, SAT: satélite.
4. Enquanto a luz estiver acesa, digite o sub-código (ex.: 1 para Thomson).
5. Dirija o telecomando para o aparelho e tente apagá-lo premindo uma vez a tecla Ⓧ (11).
6. Se o aparelho a comandar se apagou, prima OK (8) para memorizar o sub-código.
7. Se o aparelho não se apagar, torne a premir a tecla Ⓧ (11) várias vezes até que o aparelho se apague. Entre dois pressionamentos, espere que a luz vermelha (1) se apague e torne a acender (cerca de 1 segundo). Isto permite-lhe dar-se conta da reacção do aparelho.
8. Logo que o aparelho a comandar se apagar, prima OK (8) para memorizar o sub-código.

Atenção:

Se quiser afectar um tipo de aparelho diferente do mencionado no telecomando, por exemplo, o código de um receptor de satélite em modo VCR, comece por procurar um código correspondente ao aparelho que pretende programar (código de 3 dígitos que se encontra no anexo dos códigos – consulte o método B). Depois, inicie a procura automática.

Exemplo: Se pretende comandar um receptor de satélite com a ajuda da tecla VCR, comece por procurar o código de um receptor de satélite (não importa qual é o código do receptor de satélite existente na lista de códigos, p. ex.: 603 para um receptor de satélite Thomson) e depois inicie o procedimento de pesquisa automática.

Verificação da programação:

O seu aparelho está, em princípio, pronto para receber as ordens do telecomando. Verifique o funcionamento efectuando o teste da página 29.

Método B - Programação com códigos de 2 dígitos

Antes de começar a programação, procure o código do aparelho que quer comandar (Television, videogravador, receptor de satélite e de cabo ou leitor de DVD). Consulte a lista anexada neste manual, página II dos códigos.

1. Ligue o aparelho que quer comandar.
2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).
3. Prima a tecla (2) correspondente ao tipo de aparelho a comandar: TV: televisor, VCR: videogravador, SAT: satélite.
4. Enquanto o indicador luminoso está aceso, digite os 3 algarismos do código proposto para a marca do aparelho a comandar (ex.: 036 para thomson). Se o código estiver correcto, o indicador luminoso vermelho se apaga. Se o código não fizer parte da lista, o indicador luminoso põe-se a piscar.
5. Dirija o telecomando para o aparelho e tente apagá-lo premindo uma vez a tecla Ⓧ (11).
6. Se o aparelho não se apagar, repita a etapa 2. Digite em seguida o código de 3 dígitos seguinte. Tente apagar o aparelho premindo uma vez a tecla Ⓧ (11). Repita a operação tentando cada um dos códigos de 3 dígitos.

Verificação da programação:

O seu aparelho está, em princípio, pronto para receber as ordens do telecomando. Verifique o funcionamento efectuando o teste da página 29.

Método C - Programação por procura do código

Se nenhum dos códigos funcionar, é possível encontrar o código sem que seja obrigado a digitá-lo.

1. Ligue o aparelho que quer comandar.
2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).
3. Prima a tecla (2) correspondente ao tipo de aparelho a comandar: TV: televisor, VCR: videogravador, SAT: satélite.
4. Dirija o telecomando para o aparelho e tente apagá-lo premindo uma vez a tecla Ⓧ (11).
5. Se o aparelho a comandar se apagou, prima OK (8) para memorizar o sub-código.
6. Se o aparelho não se apagar, torne a premir a tecla Ⓧ (11) tantas vezes quantas forem necessárias (até 200 vezes) até que o aparelho se apague. Entre dois pressionamentos, espere que a luz vermelha (1) se apague e torne a acender (cerca de 1 segundo). Isto permite-lhe dar-se conta da reacção do aparelho.
7. Logo que o aparelho a comandar se apagar, prima OK (8) para memorizar o código.

Atenção:

Se quiser afectar um tipo de aparelho diferente do mencionado no telecomando, por exemplo, o código de um receptor de satélite em modo VCR, comece por procurar um código correspondente ao aparelho que pretende programar (código de 3 dígitos que se encontra no anexo dos códigos – consulte o método B). Depois, inicie a procura automática (método C).

Exemplo: Se pretende comandar um receptor de satélite com a ajuda da tecla VCR, comece por procurar o código de um receptor de satélite (não importa qual é o código do receptor de satélite existente na lista de códigos, p. ex.: 603 para um receptor de satélite Thomson) e depois inicie o procedimento de pesquisa automática.

Verificação da programação:

O seu aparelho está, em princípio, pronto para receber as ordens do telecomando.

No âmbito deste método, o telecomando envia uma lista completa dos códigos enviando um sinal de IV ao aparelho a telecomandar. Proceda da seguinte forma:

1. Verifique se o seu equipamento está ligado. Caso contrário, ligue-o manualmente.
2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).
3. Solte a tecla S.
4. Prima a tecla relativa ao equipamento pretendido (por exemplo, TV).
5. Prima uma só vez a tecla PROG + (16) ou de vigília Ⓧ (11) ou PLAY (▶ - só VCR/DVD). Após alguns segundos, o telecomando começa a enviar toda a lista de códigos incluída na biblioteca (cerca de 1 por segundo). Prima segunda vez a tecla PROG + (16) para reduzir a velocidade de teste (1 código a cada 3 segundos). Logo que o aparelho mudar de canal, deve premir imediatamente a tecla OK (8) para registar o código e parar o envio da lista. Se não conseguiu reagir de forma suficientemente rápida, tem a possibilidade de voltar ao código anterior premindo a tecla PROG - (16) ou REW (◀◀) tantas vezes quantas for necessário (caso tenha andado demasiado para trás, pode avançar premindo Ⓧ (11) ou PROG + (16) ou PLAY (▶). Logo que o aparelho voltar a responder, prima OK (8) para registar o código.

Atenção:

Se quiser afectar um tipo de aparelho diferente do mencionado no telecomando, por exemplo, o código de um receptor de satélite em modo VCR, comece por procurar um código correspondente ao aparelho que pretende programar (código de 3 dígitos que se encontra no anexo dos códigos – consulte o método B). Depois, inicie a procura automática (método D).

Exemplo: Se pretende comandar um receptor de satélite com a ajuda da tecla VCR, comece por procurar o código de um receptor de satélite (não importa qual é o código do receptor de satélite existente na lista de códigos, p. ex.: 603 para um receptor de satélite Thomson) e depois inicie o procedimento de pesquisa automática. Assim, o telecomando testa todos os códigos de receptor de satélite da marca seleccionada.

ou

PLAY

Método E - Programação para comandar um COMBO (combi TV/VCR)

A programação do telecomando para um COMBO significa programá-lo uma vez para o televisor e uma outra vez para o videogravador que são dois aparelhos reunidos num COMBO.

Antes de começar a programação, procure o sub-código ou o código do aparelho que quer comandar (televisor ou videogravador).

1. Ligue o COMBO que quer comandar.

2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).

3. Prima a tecla TV (2), seguindo depois um dos métodos de programação A, B, C ou D descritos anteriormente.

4. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).

5. Prima a tecla VCR (2), seguindo depois um dos métodos de programação A, B, C ou D descritos anteriormente.

4 - Como encontrar um código programado

1. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).

2. Prima a tecla (2) correspondente ao tipo de aparelho a comandar: TV: televisor, VCR: videogravador, SAT: satélite.

3. Torne a premir brevemente a tecla S (17), a luz vermelha pisca 1 vez.

4. Prima as teclas numéricas na ordem crescente (0 a 9) até que a luz vermelha (1) pisque uma vez.

5. O dígito que fez piscar a luz vermelha (1) é o primeiro dos três dígitos que constituem o seu código. Tome note dele abaixo.

6. Repita a etapa 4 para encontrar os outros dígitos do código.

7. Quando o terceiro dígito for encontrado, a luz vermelha (1) apaga-se.

5 - Verificação da programação

• Para um televisor ou um receptor de satélite: acenda o aparelho e prima, por exemplo, 2 para mudar de canal.
• Para um videogravador: introduza uma cassete e em seguida prima PLAY (▶) (13).
• Para um leitor DVD: introduza um disco e em seguida prima PLAY (▶) (13).

Experimente outras teclas do telecomando para conhecer a gama das funções que o seu telecomando pode comandar. Se pensar que todas as teclas não estão activas, experimente um outro método de programação, Método B ou C

Depois de encontrar o código do seu aparelho, tome note dele para consultá-lo facilmente caso venha a ser necessário.

Quando mudar as pilhas, será obrigado a reprogramar o telecomando.

6 - Controlo do volume em modo satélite e cabo

Alguns descodificadores de satélite e de cabo não possuem controlo de volume. Em modo satélite ou cabo, o telecomando ROC 36 permite controlar o volume da televisão. Para os receptores de satélite que possuem controlo de volume, é possível escolher qual o aparelho que as teclas (8) e VOL (7) vão controlar em cada um dos modos: o volume da televisão ou o volume do descodificador de satélite ou de cabo.

Para escolher, proceda da seguinte forma:

1. Prima a tecla TV (2) (para este procedimento, o telecomando deve estar em modo TV).
2. Conserve premida a tecla S (17) até que a luz vermelha (1) permaneça acesa (o indicador fica aceso durante alguns segundos para lhe dar tempo a proceder às etapas seguintes. O piscar da luz indica o fim do tempo disponível, e em seguida apaga-se).
3. Solte a tecla S (17).
4. Mantenha premida a tecla (8) durante cerca de 8 segundos. O indicador do modo TV (1) vai piscar e apagar-se.
5. Se, em modo SAT, o telecomando controlava o volume da televisão, de agora em diante, passa a controlar o volume do descodificador de satélite; se controlava o volume do descodificador de satélite, a partir de agora, passa a controlar o volume da televisão.

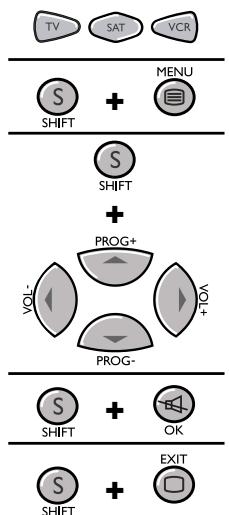

7 - A navegação NAVILIGHT

O sistema de navegação THOMSON NAVILIGHT vpermite aceder facilmente aos ajustes do seu televisor (TV) ou do seu videogravador (VCR) equipado com o sistema THOMSON NAVILIGHT.

1. Ligue o aparelho que quer comandar.

2. Prima a tecla correspondente ao tipo de aparelho a que diz respeito (TV, VCR ou SAT). Na posição VCR verifique se o televisor está no modo AV (tomada SCART - Euroconector seleccionada).

3. Prima uma vez a tecla SHIFT (17) e MENU (6).

4. Prima uma vez a tecla SHIFT (17). Navegue nos menus de ajustes com as teclas para cima, baixo, esquerda e direita (7 e 16). Aperte a tecla SHIFT (17) antes de cada pressão de uma tecla de seta.

5. Valide com SHIFT (17) e OK (8).

6. Saia dos menus premindo uma vez a tecla SHIFT (17) e EXIT (15).
