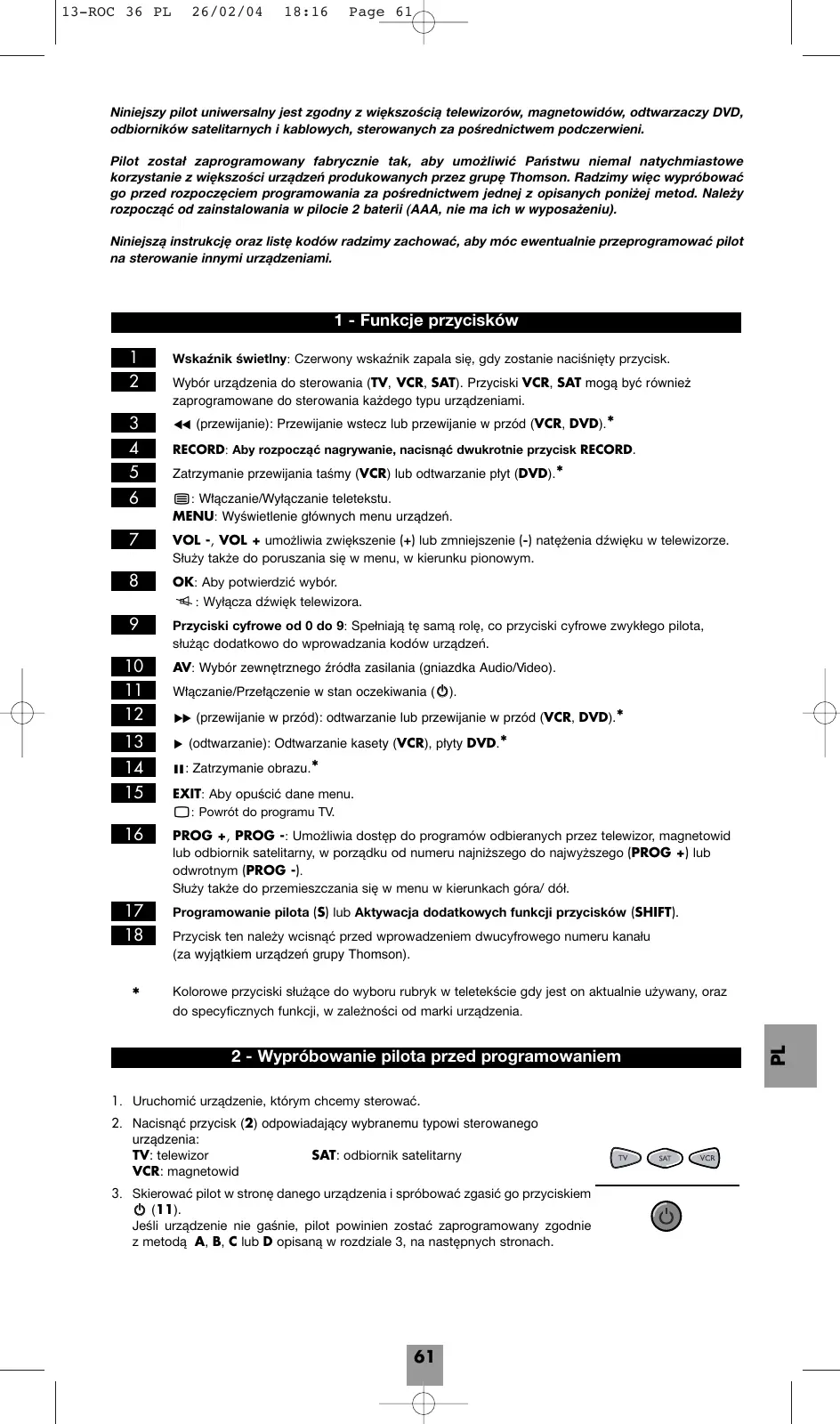

INSTRUKCJA OBSŁUGI ROC 36 THOMSON

Niniejszy pilot uniwersalny jest zgodny z większością telewizorów, magnetowidów, odtwarzaczy DVD, odbiorników satelitarnych i kablowych, sterowanych za pośrednictwem podczerwieni.

Pilot został zaprogramowany fabrycznie tak, aby umożliwiać Państwu niemal natychmiastowe korzystanie z większości urządzeń produkowanych przez grupę Thomson. Radzimy więc wypróbować go przed rozpoczęciem programowania za pośrednictwem jednej z opisanych poniżej metod. Należy rozpocząć od zainstalowania w pilocie 2 baterii (AAA, nie ma ich w wyposażeniu).

Niniejszą instrukcję oraz listę kodów radzimy zachować, aby móc ewentualnie przeprogramować pilot na sterowanie innymi urządzeniami.

1 - Funkcje przycisków

1 Wskaźnik świetlny: Czerwony wskaźnik zapala się, gdy zostanie naciśnięty przycisk.
2 Wybór urządzenia do sterowania (TV, VCR, SAT). Przyciski VCR, SAT mogą być również zaprogramowane do sterowania każdego typu urządzeniami.
3 ◀◀ (przewijanie): Przewijanie wstecz lub przewijanie w przód (VCR, DVD).*
4 RECORD: Aby rozpocząć nagrywanie, nacisnąć dwukrotnie przycisk RECORD.
5 Zatrzymanie przewijania taśmy (VCR) lub odtwarzanie płyt (DVD).*
6 ☐: Włączanie/Wyłączanie teletekstu. MENU: Wyświetlenie głównych menu urządzeń.
7 VOL -, VOL + umożliwia zwiększenie (+) lub zmniejszenie (-) natężenia dźwięku w telewizorze. Służy także do poruszania się w menu, w kierunku pionowym.
8 OK: Aby potwierdzić wybór. ◀ : Wyłącza dźwięk telewizora.
9 Przyciski cyfrowe od 0 do 9: Spełniają tę samą rolę, co przyciski cyfrowe zwykłego pilota, służąc dodatkowo do wprowadzania kodów urządzeń.
10 AV: Wybór zewnętrznego źródła zasilania (gniazdka Audio/Video).
11 Włączanie/Przełączenie w stan oczekiwania (⏻).
12 ▶▶ (przewijanie w przód): odtwarzanie lub przewijanie w przód (VCR, DVD).*
13 ▶ (odtwarzanie): Odtwarzanie kasety (VCR), płyty DVD.*
14 II: Zatrzymanie obrazu.*
15 EXIT: Aby opuścić dane menu. ☐: Powrót do programu TV.
16 PROG +, PROG -: Umożliwia dostęp do programów odbieranych przez telewizor, magnetowid lub odbiornik satelitarny, w porządku od numeru najniższego do najwyższego (PROG +) lub odwrotnym (PROG -).
Służy także do przemieszczania się w menu w kierunkach góra/ dół.
17 Programowanie pilota (S) lub Aktywacja dodatkowych funkcji przycisków (SHIFT).
18 Przycisk ten należy wcisnąć przed wprowadzeniem dwucyfrowego numeru kanału (za wyjątkiem urządzeń grupy Thomson).
* Kolorowe przyciski służące do wyboru rubryk w teletekście gdy jest on aktualnie używany, oraz do specyficznych funkcji, w zależności od marki urządzenia.

2 - Wypróbowanie pilota przed programowaniem

1. Uruchomić urządzenie, którym chcemy sterować.
2. Nacisnąć przycisk (2) odpowiadający wybranemu typowi sterowanego urządzenia:

TV: telewizor VCR: magnetowid

SAT: odbiornik satelitarny

1. Skierować pilot w stronę danego urządzenia i spróbować zgasić go przyciskiem Ⓧ (11).

Jeśli urządzenie nie gaśnie, pilot powinien zostać zaprogramowany zgodnie z metodą A, B, C lub D opisaną w rozdziale 3, na następnych stronach.

3 - Programowanie pilota

Metoda A - Szybkie programowanie za pomocą jednocyfrowego kodu pomocniczego

Przed rozpoczęciem programowania, odnaleźć kod pomocniczy urządzenia, którym chcemy sterować (Telewizor, magnetowid, odbiornik satelitarny, odbiornik kablowy lub odbiornik DVD).

Odnieść się do pierwszej strony (I) listy kodów, załączonej do instrukcji.

1. Uruchomić urządzenie, którym chcemy sterować.
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Nacisnąć przycisk (2) odpowiadający wybranemu typowi sterowanego urządzenia:
   TV: telewizor, VCR: magnetowid, SAT: odbiornik satelitarny.
4. Gdy wskaźnik jest zapalony, wprowadzić kod pomocniczy (n. p.: 1 dla marki Thomson).
5. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden raz przycisk ⏻ (11).
6. Jeśli sterowane urządzenie zostaje wyłączone, nacisnąć na OK (8) w celu wprowadzenia do pamięci jego kodu.
7. Jeśli urządzenie nie zgaśło, nacisnąć kilkakrotnie przycisk ① (11), aż urządzenie zgaśnie. Między kolejnymi wciśnieciami przycisku należy odczekać około 1 sekundy, aż czerwony wskaźnik (1) zgaśnie i ponownie się zapali. Dzięki temu możemy sprawdzić reakcję urządzenia.
8. Gdy tylko urządzenie zgaśnie, nacisnąć OK (8), aby pomocniczy kod został zapisany w pamięci.

Uwaga:

W trakcie programowania przycisku VCR lub chcąc zainstalować urządzenie innego typu, niż wynika to ze wskazań umieszczonych na pilocie, na przykład kod danego Satelity z listy menu VCR, należy zacząć od wprowadzenia kodu odpowiadającego urządzeniu, które chcemy zaprogramować (kod 3 cyfrowy, który znajduje się w spisie kodów, patrz sposób postępowania B). Następnie należy rozpocząć poszukiwanie automatyczne.

Przykład : jeśli chcemy sterować danym satelitą przy pomocy przycisku VCR, należy rozpocząć od wprowadzenia kodu danego satelity (jakikołwiek kod satelity, który znajduje się na liście kodów, przykład : 603 dla satelity Thomson), a następnie rozpocząć procedurę poszukiwania automatycznego.

Sprawdzanie programowania:

Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota.

Sprawdzić działanie za pomocą testu opisanego na stronie 64.

Metoda B - programowanie za pomocą kodów trzycyfrowych

Przed rozpoczęciem programowania, odnależć kod urządzenia, którym chcemy sterować (Telewizor, magnetowid, odbiornik satelitarny, odbiornik kablowy lub odbiornik DVD).

Odnieść się do pierwszej strony (II) listy kodów, załączonej do instrukcji.

1. Uruchomić urządzenie, którym chcemy sterować.
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Nacisnąć przycisk (2) odpowiadający wybranemu typowi sterowanego urządzenia:
   TV: telewizor, VCR: magnetowid, SAT: odbiornik satelitarny.
4. Kiedy pali się światelko kontroli, proszę nacisnąć 3 numery kodu odpowiedniego dla marki urządzenia (np.: 036 dla marki Thomson). Kiedy czerwone światelko się zgasi, to znaczy, że kod jest słuszny, kiedy mruga, to kod nie znajduje się w liście.
5. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden raz przycisk ⏻ (11).
6. Jeśli urządzenie nie zgasło, powtórzyć etap 3 i wprowadzić następny trzycyfrowy kod. Spróbować wyłączyć urządzenie, naciskając jeden raz przycisk Ⓧ (11). Powtórzyć tę operację dla pozostałych kodów trzycyfrowych.

Sprawdzanie programowania:

Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota.

Sprawdzić działanie za pomocą testu opisanego na stronie 64.

Metoda C - Programowanie poprzez wyszukiwanie kodu

Jeśli żaden z proponowanych kodów nie przynosi spodziewanego efektu, można odnaleźć kod bez wprowadzania go za pomocą przycisków cyfrowych.

1. Uruchomić urządzenie, którym chcemy sterować.
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Nacisnąć przycisk (2) odpowiadający wybranemu typowi sterowanego urządzenia:
   TV: telewizor, VCR: magnetowid, SAT: odbiornik satelitarny.
4. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden raz przycisk Ⓧ (11).
5. Jeśli sterowane urządzenie zostaje wyłączone, nacisnąć na OK (8) w celu wprowadzenia do pamięci jego kodu.
6. Jeśli urządzenie nie zgasło, nacisnąć ponownie przycisk ⏻ (11) niezbędną ilość razy (do 200 razy), aż urządzenie zgaśnie. Między kolejnymi wciśnięciami przycisku należy odczekać około 1 sekundy, aż czerwony wskaźnik (1) zgaśnie i ponownie się zapali. Dzięki temu możemy sprawdzić reakcję urządzenia.
7. Gdy tylko urządzenie zgaśnie, nacisnąć OK (8), aby kod został zapisany w pamięci.

Uwaga:

W trakcie programowania przycisku VCR lub chcąc zainstalować urządzenie innego typu, niż wynika to ze wskazań umieszczonych na pilocie, na przykład kod danego Satelity z listy menu VCR, należy zacząć od wprowadzenia kodu odpowiadającego urządzeniu, które chcemy zaprogramować (kod 3 cyfrowy, który znajduje się w spisie kodów, patrz sposób postępowania B). Następnie należy rozpocząć poszukiwanie automatyczne (sposób postępowania C).

Przykład : jeśli chcemy sterować danym satelitą przy pomocy przycisku VCR, należy rozpocząć od wprowadzenia kodu danego satelity (jakikołwiek kod satelity, który znajduje się na liście kodów, przykład : 603 dla satelity Thomson), a następnie rozpocząć procedurę poszukiwania automatycznego.

Sprawdzanie programowania:

Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota.

Sprawdzić działanie za pomocą testu opisanego na stronie 64.

Metoda D - Automatyczne wyszukiwanie kodu

W ramach tego sposobu postępowania, pilot przegląda catą listę kodów przesyłając sygnał IR do urządzenia sterowanego pilotem. Sposób postępowania jest następujący:

1. Upewnić się, iż dane urządzenie jest włączone. Jeśli nie, włączyć je ręcznie.
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Zwolnić klawisz S.
4. Nacisnąć przycisk wybranego rodzaju wyposażenia (na przykład TV).
5. Nacisnąć jeden raz przycisk PROG + (16) lub stan czuwania ⏻ (11) lub PLAY (▶ -VCR/DVD wyłącznie). Po kilku sekundach pilot rozpocznie przeglądanie całej listy kodów, wprowadzonych do biblioteki/archiwum (około 1 na sekundę). Nacisnąć po raz drugi na PROG + (16) w celu zmniejszenia prędkości testu (1 kod, co 3 sekundy). Jak tylko urządzenie zmieni kanał, należy niezwłocznie nacisnąć na OK (8) w celu zarejestrowania tego kodu i zatrzymania dalszego przewijania listy. Jeśli reakcja była zbyt wolna, pozostaje możliwość powrotu do poprzedniego kodu, nascikając na PROG - (16) lub REW (◀◀) tyle razy, ile potrzeba (można posuwać się do przodu naciskając na ⏻ (11) lub PROG + (16) albo PLAY (▶) jeśli cofneło się zbytnio do tyłu). Kiedy tylko urządzenie zareaguje na nowo, nacisnąć na OK (8) zarejestrowania (wprowadzenia) kodu.

Uwaqa:

W trakcie programowania przycisku VCR lub chcąc zainstalować urządzenie innego typu, niż wynika to ze wskazań umieszczonych na pilocie, na przykład kod danego Satelity z listy menu VCR, należy zacząć od wprowadzenia kodu odpowiadającego urządzeniu, które chcemy zaprogramować (kod 3 cyfrowy, który znajduje się w spisie kodów, patrz sposób postępowania B). Następnie należy rozpocząć poszukiwanie automatyczne (sposób postępowania D).

Przykład: jeśli chcemy sterować danym satelita przy pomocy przycisku VCR, należy rozpocząć od wprowadzenia kodu danego satelity (jakikołwiek kod satelity, który znajduje się na liście kodów, przykład : 603 dla satelity Thomson), a następnie rozpocząć procedurę poszukiwania automatycznego. Tym sposobem pilot przetestuje wszystkie kody Satelity wybranej marki.

lub

lub

PLAY

Metoda E - Programowanie na sterowanie urządzeniem COMBO (kombi TV/VCR)

Programowanie pilota na sterowanie urządzeniem COMBO sprowadza się do zaprogramowania pilota jak dla telewizora, a następnie - jak dla magnetowidu, czyli obu urządzeń składających się na COMBO.

Przed rozpoczęciem programowania, odnaleźć kod pomocniczy lub kod właściwy urządzenia, którym chcemy sterować (telewizor lub magnetowid).

Odnieść się do listy załączonej do niniejszej instrukcji, strona kodów pomocniczych lub kodów właściwych.

1. Uruchomić COMBO, którym zamierzamy sterować.
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Nacisnąć na przycisk TV (2), a następnie zastosować jeden ze sposobów programowania A, B, C lub D opisanych poprzednio.
4. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
5. Nacisnąć na przycisk VCR (2), a następnie zastosować jeden ze sposobów programowania A, B, C lub D opisanych poprzednio.

4 - Jak odnaleźć zaprogramowany kod

Może okazać się, iż potrzebujemy odnaleźć zaprogramowany w pilocie kod.

1. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
2. Nacisnąć przycisk (2) odpowiadający wybranemu typowi sterowanego urządzenia:
   TV: telewizor, VCR: magnetowid, SAT: odbiornik satelitarny.
3. Ponownie wcisnąć na krótko przycisk S (17), czerwony wskaźnik zapali się i zgaśnie.
4. Naciskać przyciski cyfrowe w porządku od cyfry najniższej do najwyższej (od 0 do 9), aż czerwony wskaźnik (2) zapali się i zgaśnie.
5. Cyfra, która spowodowała pulsowanie czerwonego wskaźnika (1) jest pierwszą z trzech cyfr składających się na dany kod; należy zanotować ją poniżej.
6. Powtórzyć etap 4, by odnaleźć pozostałe cyfry kodu.
7. Po odnalezieniu trzeciej cyfry, gaśnie czerwony wskaźnik (1).

5 - Sprawdzanie programowania

• Dotyczy telewizora lub odbiornika satelitarnego : po włączeniu urządzenia nacisnąć, na przykład, na 2 w celu zmiany kanału.
• Dla magnetowidu: włożyć kasetę i nacisnąć przycisk PLAY (▶) (13).
• Dla odtwarzacza DVD: włożyć płytę i nacisnąć przycisk PLAY (▶) (13).

Wypróbować inne przyciski pilota, aby zapoznać się z pozostałymi funkcjami sterowanymi pilotem. Jeśli Państwa zdaniem nie wszystkie przyciski pilota są aktywne, należy spróbować innej Metody programowania, B lub C.

Po odnalezieniu kodu danego urządzenia, radzimy go zapisać, aby w razie potrzeby był on “pod ręką”.

Po każdorazowej wymianie ogniw konieczne jest ponowne zaprogramowanie pilota.

6 - Kontrola głośności w/przy funkcji satelity i kabla

Niektóre dekodery satelitame i kable nie posiadają kontroli głośności w funkcji satelitamej lub kablowej, jednakże pilot ROC 36 pozwala na kontrolowanie głośności telewizora. Dla satelitów dysponujących kontrolą głośności, możliwe jest wybranie urządzenia, w którym przyciski (8) i VOL (16) kontrolują w każdej z/dla ich funkcji : głośność telewizora bądź głośność dekodera satelitamego lub kabla.

W celu dokonania wyboru, należy postąpić, jak poniżej:

1. Nacisnąć przycisk TV (2) (Pilot ma być ustawiony w funkcji TV do tej procedury).
2. Wcisnąć przycisk S (17) i utrzymać go w tej pozycji, aż zapali się czerwony wskaźnik (1), (wskaźnik pozostanie rozświetlony przez kilka sekund, w czasie umożliwiającym przystąpienie do następnych etapów. W następnej kolejności wskaźnik gaśnie).
3. Zwolnić klawisz S (17).
4. Przytrzymywać wciśnięty przycisk 📄 (21) przez około 8 sekund. Wskaźnik funkcji TV zacznie migotać i zgaśnie na około 8 sekund, a następnie zamigocze jeden raz.
5. Jeśli w funkcji SAT, pilot kontroluje głośność telewizora, będzie tym samym kontrolował głośność dekodera satelitarnego; jeżeli zaś pilot kontroluje głośność dekodera satelitarnego, będzie on tym samym kontrolował głośność telewizora.

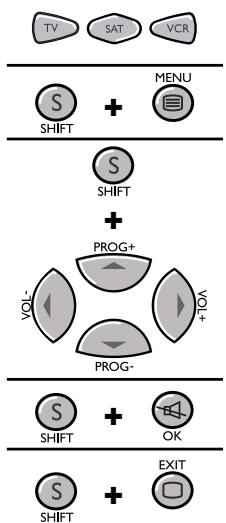

7 - Nawigacja NAVILIGHT

System nawigacji THOMSON NAVILIGHT umożliwia Państwu łatwy dostęp do ustawień posiadanego telewizora (TV) lub magnetowidu (VCR) wyposażonego w system THOMSON NAVILIGHT.

1. Uruchomić urządzenie, którym chcemy sterować.

2. Nacisnąć przycisk odpowiadający typowi właściwego urządzenia (TV, VCR lub SAT). Gdy przełącznik znajduje się w położeniu VCR, należy sprawdzić, czy telewizor pracuje w trybie AV (wybrane jest gniazdo typu SCART).

3. Nacisnąć jeden raz przycisk SHIFT (17) i MENU (6).

4. Nacisnąć jeden raz przycisk SHIFT (17). Nawigować po menu ustawień za pomocą przycisków góra, dół, lewo i prawo (7 i 16). Przed każdym użyciem strzałki na klawiaturze proszę nacisnąć SHIFT (17).

5. Potwierdzić przyciskiem SHIFT (17) i OK (8).

6. Zamknąć menu naciskając jeden raz przycisk SHIFT (17) i EXIT (15).
