BEDIENUNGSANLEITUNG ROC 36 THOMSON

Diese Universalfernbedienung ist mit den meisten infrarotgesteuerten Fernsehgeräten, Videorecordern, DVD Player, Satelliten- und Kabelfernsehempfängern kompatibel.

Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung anhand einer der in dieser Bedienungsanleitung beschriebenen Methoden auszuprobieren, bevor Sie versuchen, sie zu programmieren. Zuerst müssen die zwei AAA Batterien in die Fernbedienung eingelegt werden (Die Batterien werden nicht mitgeliefert).

Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt zum Steuern anderer Geräte programmieren zu können.

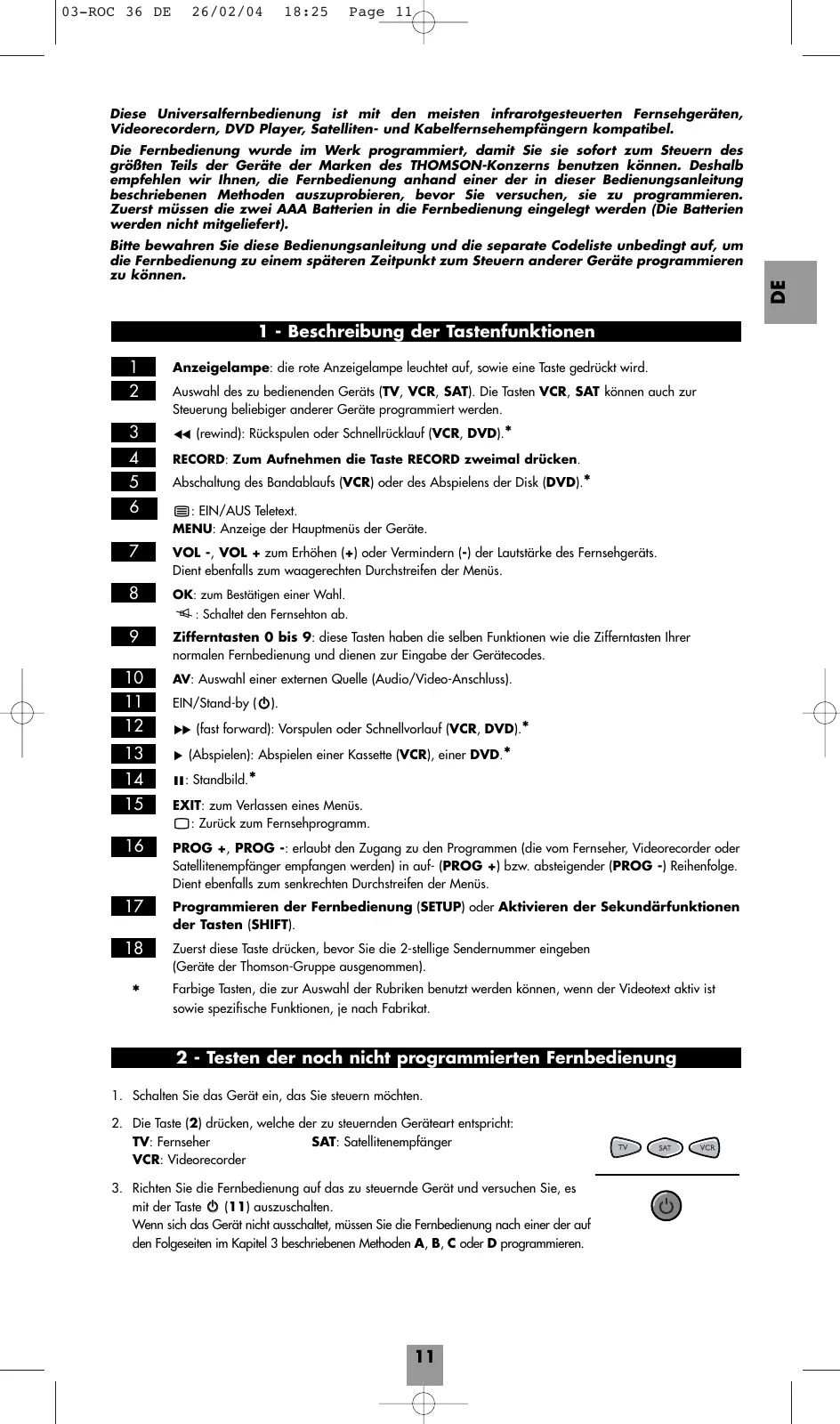

1 - Beschreibung der Tastenfunktionen

1 Anzeigelampe: die rote Anzeigelampe leuchtet auf, sowie eine Taste gedrückt wird.
2 Auswahl des zu bedienenden Geräts (TV, VCR, SAT). Die Tasten VCR, SAT können auch zur Steuerung beliebiger anderer Geräte programmiert werden.
3 ◀◀ (rewind): Rückspulen oder Schnellrücklauf (VCR, DVD).*
4 RECORD: Zum Aufnehmen die Taste RECORD zweimal drücken.
5 Abschaltung des Bandablaufs (VCR) oder des Abspielens der Disk (DVD).*
6 : EIN/AUS Teletext.
MENU: Anzeige der Hauptmenüs der Geräte.
7 VOL -, VOL + zum Erhöhen (+) oder Vermindern (-) der Lautstärke des Fernsehgeräts. Dient ebenfalls zum waagerechten Durchstreifen der Menüs.
8 OK: zum Bestätigen einer Wahl. ◀ : Schaltet den Fernsehton ab.
9 Zifferntasten 0 bis 9: diese Tasten haben die selben Funktionen wie die Zifferntasten Ihrer normalen Fernbedienung und dienen zur Eingabe der Gerätecodes.
10 AV: Auswahl einer externen Quelle (Audio/Video-Anschluss).
11 EIN/Stand-by (⏻).
12 ▶▶ (fast forward): Vorspulen oder Schnellvorlauf (VCR, DVD).*
13 ▶ (Abspielen): Abspielen einer Kassette (VCR), einer DVD.*
14 II: Standbild.*
15 EXIT: zum Verlassen eines Menüs. ☐: Zurück zum Fernsehprogramm.
16 PROG +, PROG -: erlaubt den Zugang zu den Programmen (die vom Fernseher, Videorecorder oder Satellitenempfänger empfangen werden) in auf- (PROG +) bzw. absteigender (PROG -) Reihenfolge. Dient ebenfalls zum senkrechten Durchstreifen der Menüs.
17 Programmieren der Fernbedienung (SETUP) oder Aktivieren der Sekundärfunktionen der Tasten (SHIFT).
18 Zuerst diese Taste drücken, bevor Sie die 2-stellige Sendernummer eingeben (Geräte der Thomson-Gruppe ausgenommen).
* Farbige Tasten, die zur Auswahl der Rubriken benutzt werden können, wenn der Videotext aktiv ist sowie spezifische Funktionen, je nach Fabrikat.

2 - Testen der noch nicht programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:
   TV: Fernseher
   SAT: Satellitenempfänger
   VCR: Videorecorder

1. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es mit der Taste ⏻ (11) auszuschalten.

Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der auf den Folgeseiten im Kapitel 3 beschriebenen Methoden A, B, C oder D programmieren.

3 - Programmieren der Fernbedienung

Methode A – Schnelles Programmieren mit 1-stelligem Untercode

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu steuernden Geräts (Fernseher, Videorecorder, Satellitenempfänger, Kabelempfänger oder DVD Player) suchen.

Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite I der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger.
4. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).
5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie auf die Taste ☐ (11) drücken.
6. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung des Untercodes auf die OK (8) Taste.
7. Sollte sich das Gerät nicht ausschalten, erneut mehrmals die Taste Ⓞ (11) drücken, bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (1) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.
8. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (2) drücken, um den Untercode zu speichern.

Hinweis:

Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Beginnen Sie danach die Schnellprogrammierung.

Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Beginnen Sie danach die Schnell-programmierung.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen.

Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren.

Methode B - Programmieren mit 3-stelligen Codes

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts (Fernseher, Videorecorder, Satellitenempfänger, Kabelempfänger oder DVD Player) suchen.

Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger.
4. Wenn die Anzeige leuchtet, den für das Fabrikat des zu steuernden Geräts vorgeschlagenen 3-stelligen Code eintippen (z. B. 036 für THOMSON). Die rote Anzeige erlischt (bzw. blinkt, falls der Code nicht korrekt ist).
5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie einmal auf die Taste ⏻ (11) drücken.
6. Sollte sich das Gerät nicht ausschalten, den Schritt 2 wiederholen. Anschließend den nächsten 3-stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste ☉ (11) drücken. Den Vorgang wiederholen, indem Sie jeden der 3-stelligen Codes ausprobieren.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen.

Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren.

Methode C – Programmieren mittels Code-Suche

Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger.
4. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie auf die Taste ⏻ (11) drücken.
5. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung des Untercodes auf die OK (8) Taste.
6. Sollte sich das Gerät nicht ausschalten, die Taste ⏻ (11) so viele Male wie erforderlich drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (1) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.
7. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (8) drücken, um den Code zu speichern.

Hinweis:

Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode C).

Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren.

Methode D - Automatische Codesuche

Bei dieser Methode sendet die Fernbedienung die komplette Codeliste über Infrarotsignale an das Gerät, das fernbedient werden soll. Zur automatischen Codesuche gehen Sie wie folgt vor:

1. Vergewissern Sie sich, daß das Gerät eingeschaltet ist oder betätigen Sie den Einschalter am Gerät.
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Taste S loslassen.
4. An der Fernbedienung drücken Sie die Taste, die das Gerät fernbedienen soll (z.B. TV).
5. Drücken Sie ein einziges Mal die Taste PROG + (16), oder ⏻ (11), oder PLAY oder (▶ -VCR/DVD). Einige Sekunden später versendet die Fernbedienung im Rhythmus von etwa einer Sekunde alle in ihr gespeicherten Codes an das Gerät (im Beispiel an den Fernseher). Drücken Sie ein zweites Mal PROG + (16) um den Senderhythmus so zu verlangsamen, daß pro 3 Sekunden nur ein Code gesendet wird. Sobald Sie nun sehen, daß z.B. der Fernseher eine Kanalumschaltung vornimmt (es erscheint ein anderer Sender am Bildschirm), drücken Sie sofort OK (8), um diesen Code auszuwählen und die Automatiksuche zu beenden. Sollten Sie nicht schnell genug reagieren, können Sie durch Druck auf PROG - (16) oder REW (<◀) so oft wie nötig auf den vorhergehenden Code zurückschalten. Wenn Sie zu weit zurück gegangen sind, können Sie durch Drücken von ⏻ (11), PROG + (16) oder PLAY (▶) wieder nach vorwärts gehen. Sobald der Fernseher (im Beispiel) den Kanal umschaltet, drücken Sie zur Auswahl dieses Codes auf OK (8).

oder

oder

Hinweis:

Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode D).

Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein. Die Fernsteuerung probiert nun alle Bedienungscodes für Sat-Empfänger der ausgewählten Fabrikmarke.

Methode E – Programmieren zum Steuern eines COMBO (TV-VCR-Kombigerät)

Das Einrichten der Fernbedienung zum Steuern eines COMBO's besteht darin, daß Sie zuerst den Fernsehgeräte- und anschließend den Videorecorderteil des aus diesen beiden Geräten bestehenden COMBO's programmieren.

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Fernseher oder Videorecorder) suchen.

Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (s. Seite Untercode bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Drücken Sie die Taste TV (2), und verfahren Sie nach einer der oben beschriebenen Programmiermethoden A, B, C oder D.
4. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
5. Drücken Sie die Taste VCR (2), und verfahren Sie nach einer der oben beschriebenen Programmiermethoden A, B, C oder D.

4 - Wie man einen programmierten Code wiederfindet

Es kann erforderlich sein, den in die Fernbedienung einprogrammierten Code wiederzufinden.

1. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
2. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger.
3. Die Taste S (17) erneut kurz drücken. Die rote Anzeigelampe blinkt einmal.
4. Die Zifferntasten in aufsteigender Reihenfolge (0-9) drücken, bis die rote Anzeigelampe (1) einmal blinkt.
5. Diejenige Ziffer, die das Blinken der roten Anzeigelampe (1) ausgelöst hat, ist die erste Nummer Ihres 3-stelligen Codes. Bitte nachstehend notieren.
6. Wiederholen Sie den Schritt 4, um die beiden anderen Ziffern des Codes herauszufinden.
7. Nach dem Auffinden der dritten Zahl erlischt die rote Anzeigelampe (1).

5 - Überprüfen der Programmierung

• Für Fernseher oder Satellitenempfänger: Schalten Sie das Gerät ein und drücken Sie beispielsweise auf die Taste 2, um den Sender zu wechseln.
• Videorecorder: eine Cassette einlegen und anschließend auf PLAY (▶) (13) drücken.
• DVD-Spieler: eine DVD einlegen und anschließend auf PLAY (▶) (13) drücken.

Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen Programmierungs-Methode B oder C.

Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben.

Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren.

6 - Lautstärkeeinstellung in der Betriebsart Satelliten- und Kabelfernsehen

Manche Stelliten- und Kabeldecoder haben keine Lautstärkeeinstellung. Die Fernbedienung ROC 36 ermöglicht beim Satelliten- oder Kabelempfang die Lautstärkefernbedienung des Fernsehers.

Mit Satellitendecodern, die eine Lautstärkeneinstellung haben, kann das Gerät gewählt werden, das die Tasten (8) und VOL (7) in jeder der Betriebsarten Fernsehgeräte-Lautstärken-einstellung oder Satelliten- oder Kabeldecoderlautstärkeneinstellung steuern.

Zur Auswahl gehen Sie folgendermaßen vor:

1. Taste TV (2) drücken (die Fernbedienung muß für dieses Verfahren in der Betriebsart TV sein).
2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
3. Taste S (17) loslassen.
4. Taste 🔒 (8) etwa 8 Sekunden lang gedrückt halten. Die Betriebsartenleuchte TV blinkt dann und verlischt.
5. Wenn die Fernbedienung bisher in der Betriebsart SAT die Lautstärke des Fernsehers einstellte, regelt sie nun die Lautstärke des Satellitendecoders. Wenn sie bisher die Lautstärke des Satellitendecoders geregelt hatte, wirkt sie nun auf die Lautstärke des Fernsehers.

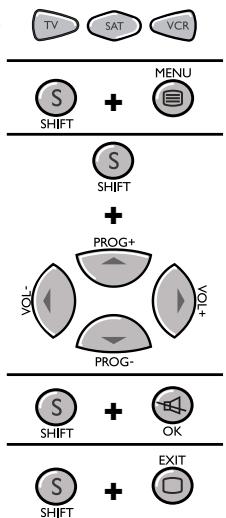

7 - Das NAVILIGHT-Navigationssystem

Das Navigationssystem NAVILIGHT NAVILIGHT ermöglicht Ihnen einen leichten Zugang zu den Einstellungen Ihres mit dem System THOMSON NAVILIGHT ausgestatteten Fernsehgeräts (TV) oder Videorecorders (VCR).

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Betätigen Sie die Taste, die dem betreffenden Gerät zugeordnet ist (TV, VCR oder SAT). In der Stellung VCR müssen Sie sicherstellen, daß der AV-Modus für den Fernseher aktiviert ist (die SCART-Buchse muß gewählt sein).
3. Einmal die Taste SHIFT (17) und MENU (6) drücken.
4. Zum Navigieren durch die Einstellungsmenue die Tastenkombination SHIFT-oben, SHIFT-unten, SHIFT-links und SHIFT-rechts (17, 7 und 16) benutzen.
5. Mit SHIFT (17) und OK (8) bestätigen.
6. Zum Verlassen der Menüs die Taste SHIFT (17) und EXIT (15) einmal drücken.

